定位和测量放线施工方案

施工测量方案

一、测量准备
施工测量准备工作是保证施工测量全过程顺利进行重要环节，涉及图纸审核，测量定位根据点交接与校核，测量仪器检定与校核，测量方案编制与数据准备，施工场地测量等。
1、与业主办理交接桩手续，并进行校核。
2、检查各专业图平面位置、标高与否有矛盾，预留洞口与否有冲突，及时发现问题，及时向关于人员反映，及时解决。
3、对所有进场仪器设备及人员进行初步调配，并对所有进场仪器设备重新进行检定。
4、由项目总工程师对测量人员进行技术交底。
5、依照图纸条件及工程内部构造特性拟定轴线控制网形式。

二、场区平面控制网测设
1、场区平面控制网布设原则及规定
（1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度原则。
（2）轴线控制网布设依照设计总平面图、现场施工平面布置图等进行。
（3）控制点应选在通视条件良好、安全、易保护地方。
（4）控制桩位必要用混凝土保护，必要时可用钢管进行围护，并用红油漆作好测量标记。
2、平面控制网布设

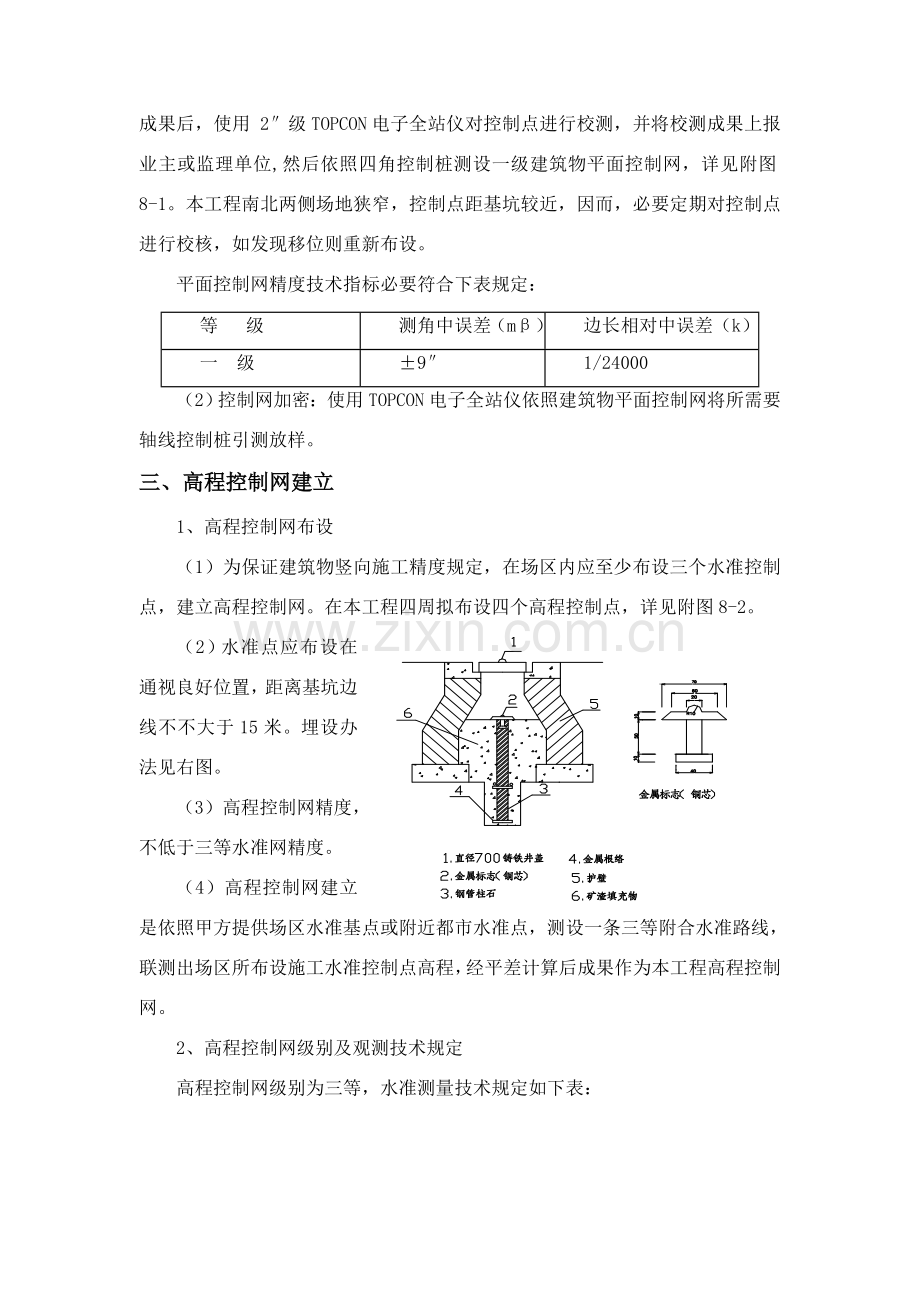

（1）控制网测设：我测量人员接到业主提供北京市测绘院建筑物四角坐标成果后，使用 2″级TOPCON电子全站仪对控制点进行校测，并将校测成果上报业主或监理单位,然后依照四角控制桩测设一级建筑物平面控制网，详见附图8-1。本工程南北两侧场地狭窄，控制点距基坑较近，因而，必要定期对控制点进行校核，如发现移位则重新布设。
平面控制网精度技术指标必要符合下表规定：
等 级
测角中误差（mβ）
边长相对中误差（k）
一 级
±9″
1/24000
（2）控制网加密：使用TOPCON电子全站仪依照建筑物平面控制网将所需要轴线控制桩引测放样。
三、高程控制网建立
1、高程控制网布设
（1）为保证建筑物竖向施工精度规定，在场区内应至少布设三个水准控制点，建立高程控制网。在本工程四周拟布设四个高程控制点，详见附图8-2。
（2）水准点应布设在通视良好位置，距离基坑边线不不大于15米。埋设办法见右图。
（3）高程控制网精度，不低于三等水准网精度。
（4）高程控制网建立是依照甲方提供场区水准基点或附近都市水准点，测设一条三等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后成果作为本工程高程控制网。
2、高程控制网级别及观测技术规定
高程控制网级别为三等，水准测量技术规定如下表：
等
级
高差全
中误差(mm/km)
仪器
型号
水准尺
与已知点联测次数
附合或闭合
环线次数
平地
闭合差
(mm)
三等
±6
DS1
DS3
铟瓦
双面
来回各
一 次
来回各一次
12
注：L为来回测段附合水准路线长度(km)
3、水准测量内业计算应符合下列规定：
（1）水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：
MW =
式中MW----高差全中误差(mm)：
W------闭合差(mm)：
L ------相应线路长度：
N-------附合或闭合路线环个数。
（2）内业计算最后成果取值：二等水准精准至0.1mm，三、四、五等精准至1mm。

四、±0.000如下施工测量
1、轴线控制桩校测
（1）在建筑物基本施工过程中，对轴线控制桩每半复测一次，以防桩位位移，而影响到正常施工及工程施测精度规定。
（2）校测仪器采用测量精度2”级、测距精度2mm+3ppm全站仪。
2、平面放样测量
（1）一方面依照轴线控制桩投测出控制轴线。
（2）轴线投测。基本底板混凝土浇筑并凝固后，依照基坑边上轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同轴对面方向桩，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为根据，放样出其她轴线和柱边线、洞口边线等细部线。细部放样示例见右图。
（3）当每一层平面或每一施工段测量放线完后，必要进行自检，自检合格后及时填写楼层放线登记表并报监理验线，以便能及时进行下道工序。
（4）验线时，容许偏差如下：
主轴线间距
容许偏差（mm）
L ≤30 m
±5
30m<L ≤60m
±10
60m<L≤90m
±15
L >90m
±20
（5）支立模板时测量控制
1）中心线及标高测设
依照轴线控制点将中心线测设在接近墙体底部楼层平面上，并在露出钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。
2）模板垂直度检测
模板支立好后，运用吊线坠法校核模板垂直度，并通过检查线坠与轴线间距离，来校核模板位置。
3、±0.00如下构造施工中标高控制
（1）高程控制点联测
在向基坑内引测标高时，一方面联测高程控制网点。经联测确认无误后，方可向基坑内引测所需标高。
（2）坑底标高基准点引测办法采用悬吊钢尺法，以现场高程控制点为根据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。
（3）施工标高点测设
施工标高点测设是以引测到基坑标高基准点为根据，采用水准仪以中丝读数法进行。施工标高点测设在柱立筋上，并用红油漆作好标记。
（4）标高抄测精度应控制在容许范畴内，如下表所示：
高度H
容许偏差（mm）
每层
±3 mm
H <30 m
±5 mm
30m<H ≤60m
±10 mm
60m<H≤90m
±15 mm
90m<H≤120m
±20 mm

五、±0.00以上施工测量
1、首层底板浇注完混凝土后，达到一定强度后，在轴线控制桩架设经纬仪，后视同轴线方向桩，将主控制轴线投测到混凝土面层，通过角度及距离校核合格后，使用钢尺量测出其她轴线,作为首层墙、柱等平面位置施工根据。
2、平面控制测量：本工程±0.00以上轴线传递采用激光铅直仪竖向投测法。
(1)平面控制网布设
1)内控点布设
平面内控点依照施工流水段划分进行布设，每一流水段至少布设3个点，作为该流水段平面控制点，详见附图8-3。
2)埋件埋设
内控点布设在首层，在相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。后来在各层施工浇筑混凝土顶板时，在垂直相应控制点位置上预留出f150mm孔洞，以便轴线向上投测。
3)预埋件作法
预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，且与底板焊接浇筑。
预埋件示意如图。
4)控制点测设
待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON 601全站仪进行测角、测边校核，精度合格后作为平面控制根据。内控网精度不低于轴线控制网精度。内控点如图所示。
5)激光接受靶
激光接受靶由300×300×5mm厚有机玻璃制作而成，接受靶上由不同半径同心圆及正交坐标线构成。
接受靶示意如图。
(2)内控点竖向投测
一方面将激光铅直仪安顿在已作好控制点上，对中整平后，置竖直度盘为0°00ˊ00"，仪器发射激光束，穿过楼板预留洞而直射到激光接受靶上，激光铅直仪操作人员转动仪器，使激光点在接受靶上形成圆圈，上面操作接受靶人员见光后移动接受靶，使靶交点与圆圈中点重叠，此时固定靶位，接受靶中心即控制点位置。轴线投测时，测量人员互相之间用对讲机进行联系。
(3)轴线竖向投测容许误差：
项 目
容许误差(mm)
每 层
3
高度（H）
H£30m
5
30m<H£60m
10
60m<H£90m
15
90m<H
20
(4)作业层轴线、细部线放样
轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角与否为90°，然后用检定过50m钢尺校测每相邻两点间水平距离，检查控制点与否投测对的。控制点投测对的后根据控制点与轴线尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为根据，依图纸设计尺寸放样出柱边线、洞口边线等细部线。
3、高程传递
（1）高程传递依然采用悬吊钢尺法进行传递。
（2）标高引测时，将钢尺从激光洞悬吊到首层分别在首层及施工层架设水准仪读数。钢尺需加拉力、尺长、温度三差改正。
（3）施工层抄平之前，应先校测首层传递上来标高点（至少3个），当较差不大于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安顿在测点范畴中心位置。
（4）标高竖向传递容许误差如下表：
项 目
容许误差(mm)
每 层
±3
高度（H）
H£30m
±5
