大桥塔吊电梯综合项目施工专项方案.doc

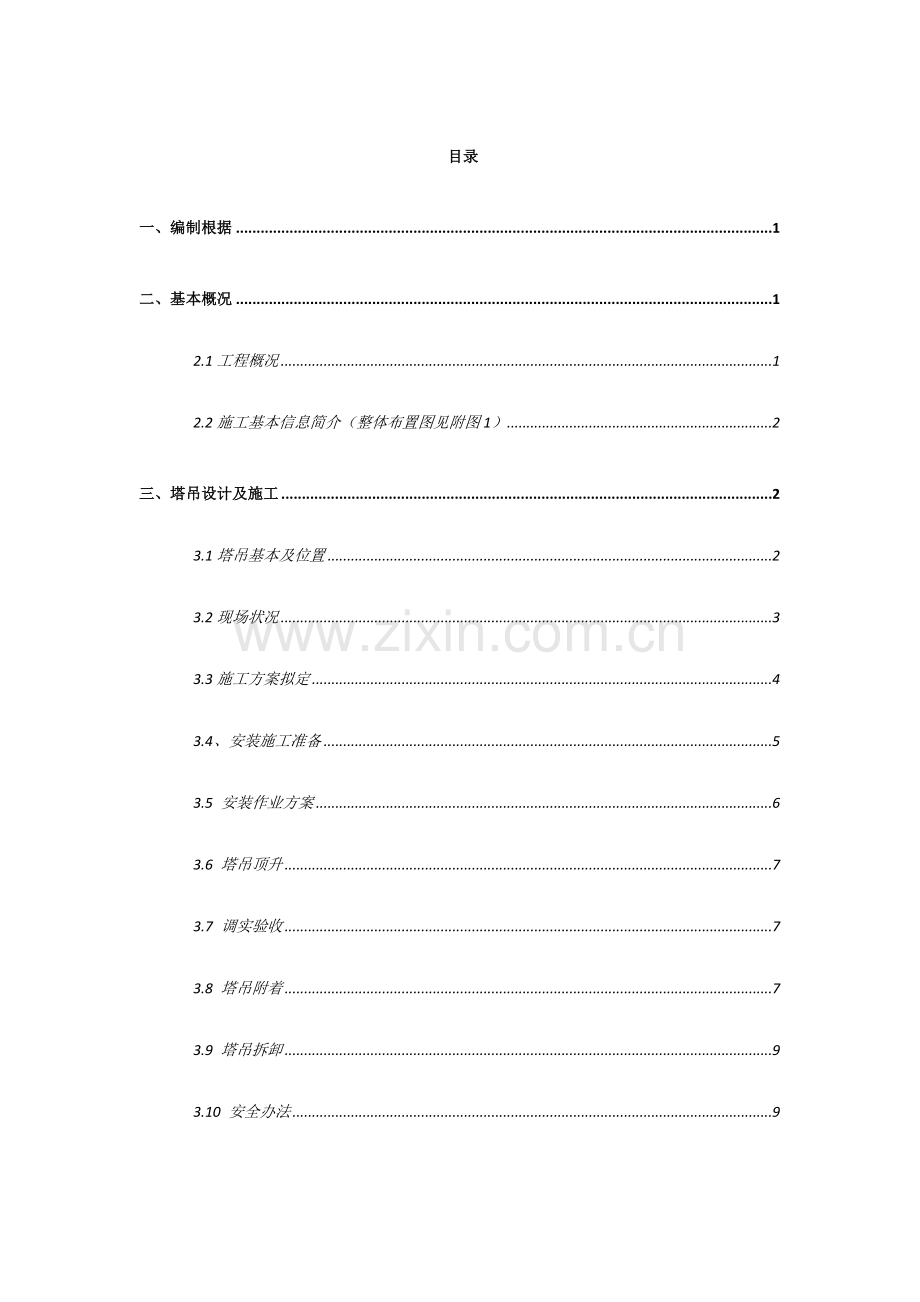

目录一、编制根据1二、基本概况12.1工程概况12.2施工基本信息简介（整体布置图见附图1）2三、塔吊设计及施工23.1塔吊基本及位置23.2现场状况33.3施工方案拟定43.4、安装施工准备53.5 安装作业方案63.6 塔吊顶升73.7 调实验收73.8 塔吊附着73.9 塔吊拆卸93.10 安全办法9四、电梯基本设计及施工104.1基本位置：104.2基本荷载104.3 混凝土基本114.4基本施工114.5 电梯附着124.6 电梯安装154.7安全施工规定18塔吊、电梯施工专项方案一、编制根据1、工程施工总平面图及现场状况；2、H3.36B、STT153塔吊安装阐明书；3、70吨吊车起重性能表；4、北京市住建委关于文献;5、工程工程图纸;6、施工升降机SC200/200使用阐明书;7、现行建筑机械规范大全中华人民共和国建筑工业出版社;8、施工升降机安全使用技术规程GB5144-;9、建筑施工高处作业安全技术规范JGJ80-91;10、北京市建筑工程施工安全操作规程DBJ01-62-0200;11、建筑安全施工安全检查原则JGJ59-99;12、京承联系线密云西统线道路工程工程主塔施工方案； 二、基本概况2.1工程概况大桥位于京承高速进入密云工业区重要路口，且地处密云新城百亩森林滨河公园之中，本桥修建后作为密云新城地标性建筑。主线桥主桥为第二联，桩号K6+155.33K6+525.33米，桥梁构造采用主跨独塔自锚式悬索桥，跨径组合为135+165米，两侧各设单孔35米作为配孔，全长370米。索区主梁为扁平钢箱梁，两侧锚跨为预应力混凝土现浇箱梁。主塔为预应力钢筋混凝土塔身，下接承台及钻孔灌注桩基本。塔身外观似一粒孕育但愿“种子”，高126.5m。其横桥向内外轮廓分别为不同半径圆曲线组合而成，顶部开孔。顶部开孔内轮廓是由一种各种圆曲线和一种圆相扣而成，下轮廓圆弧半径为18米。塔全高126.5m其中主体构造高96.325m，顶部装饰高30.175m，桥面以上高为88m。塔底设计高程为22.001m，塔顶设计高程为148.501m。塔柱截面为单箱单室预应力砼构造，横桥向外侧壁厚2.0m，内侧壁厚1.5m，顺桥向两侧壁厚1.2m，根部设5m实体过渡段。塔柱设6道50cm厚环向加强肋。2.2施工基本信息简介（整体布置图见附图1）2.2.1 塔吊基本信息：施工位置：主塔、4#、8#施工;塔吊型号：H3.36B共2台，STT153塔吊共2台；机械编号：京SJ-T；起重设备：70吨汽车起重机一台；2.2.2电梯基本信息：使用位置：主塔施工；电梯型号：SC200/200双笼带操作室（重要技术性能见附表1）；电梯数量：2台；电梯基本顶面标高为：22.001m；电梯安装高度为：103.9m；电梯运营高度为：96.325m；三、塔吊设计及施工3.1塔吊基本及位置塔吊重要承担索塔及3#、4#、5#、7#、8#、9#施工建造任务。基本类型为预埋支腿固定式基本，面积5.2米5.2米，索塔基本位于索塔承台上，和承台做成一体；引桥塔吊位于4#、8#西侧，距承台轴线正西11m处。索塔电梯基本中心位于单肢塔柱对称轴上，距离承台外边线2.6米处。基本顶面与承台顶面平齐。如图所示：3.2现场状况施工现场主塔正在进行桩基施工，下一步就能进行承台施工，主塔承台高8米，分环节分层次浇筑，做到最上一层时，安装塔吊预埋支腿，并按照基本布筋完毕基本制作，引桥施工已进行完毕承台施工，已为塔吊基本预留作业面，准备安装塔吊预埋支腿，并按照基本布筋完毕基本制作。安装塔吊前，对施工场地需要整顿，并平整地基。清理完毕后，吊车运送车能顺利下到坑底，并有足够场地，进行塔吊安装作业。3.3施工方案拟定3.3.1塔吊型号、初装高度及最后高度1、塔吊型号：依照索塔及引桥施工吊载量，所使用4台塔吊均需满足规定，选用H3.36B、STT153型塔吊，1#塔吊臂长60米（附图中1#、2#、3#、4#塔吊基本位置），可以覆盖整个索塔；2#塔吊臂长40米，重要侧重右肢塔柱吊装作业；3#塔吊臂长60m，重要负责7轴、8轴、9轴作业面区间内吊装工作；4#塔吊臂长60m，重要负责3轴、4轴、5轴作业面区间内吊装工作。2、初装高度：塔吊基本为预埋支腿固定式基本，1、2#塔吊同步安装，考虑1#塔吊可覆盖到2#塔吊，因此1#塔吊始终要高于2#塔吊3个原则节。初次安装1#塔吊达到自由高度，即14个原则节，高度51.7米。2#塔吊11个原则节，高度42.7米。3#、4#塔吊分别安装，3#塔吊初装为11个原则节，高度为42.7m，4#塔吊初装为10个原则节，高度为39.7m。3、最后高度：索塔净高127米，1#2#塔吊自由高度为51.7米（14节），不能满足使用高度，塔吊需加四道附着。详细附着见下文。3#、4#塔吊自由高度即可满足施工规定，最后高度为51.7m 与48.7m。3.3.2安装现场经现场勘察主塔可以运用塔吊基本东西两侧地面作为安装塔吊支吊车、进运送车、拼接起重臂场地。引桥西侧已为塔吊施工清理出场地，可以施工。3.3.3吊车选用吊装最大作业幅度约10米，选用70吨汽车吊作为主起重设备，在塔吊基本一侧地面上支车，吊车出主杆长37.9米，作业幅度在10米额定吊载13吨，满足作业中最大幅度吊重（6.6吨）及高度需要。安装起重臂时吊车位置不变；拼接好起重臂后，需另一台25吨吊车抬吊完毕。3.3.4使用单位配合1、保证塔吊基本东或西侧场地地面平整、无杂物、无建筑材料；2、现场供电塔吊安装前在塔吊5米范畴内设立塔吊专用配电箱。供电：180KVA、380V、50HZ、三相五线。3.4、安装施工准备3.4.1方案、安全技术办法：由技术部编写总工程师审批本方案及附后技术交底和安全交底。3.4.2人员配备及分工：1、安装队安装人员6人，其中：（特种作业人员需持有效操作证）现场指挥1名：负责按照安装方案实行塔吊安装。安 全 员1名：负责安全交底执行，现场安全监督。起 重 工4名：负责安装作业。电 工1名：负责安装过程中所有电气作业。塔吊司机1名：负责零配件保养、清点及安装中塔吊操作。2、安全技术监督：安全员负责作业区安全监控，贯彻安全技术交底。3.4.3车辆配备1、起重设备：70吨汽车吊1台，卸车、安装，司机3名。2、运 输 车：半挂2台、单机3台，分两次运送所有部件。3.4.4工具配备安装工具、吊索具、安全警示等按常规拆卸携带，无专用工具。3.4.5组织实行塔吊安装前，人员到现场最后察看安装现场，就安装过程中对现场规定及其他事宜向使用单位进行确认，达到现场满足安装规定。作业前由总工程师向全体作业人员进行安全技术交底。3.5 安装作业方案3.5.1装车运送安装前一天，塔吊装车，需要车辆：70吨汽车吊一台，福田半挂车2台（15米），单机3台（12米）。并在次日早上进场。安装当天，安装人员开始安装塔吊基本节、原则节、顶升套架，完毕后开始塔吊安装，一天必要完毕安装。晚上各车辆返回。两台运送程序相似。3.5.2安装基本程序1、吊车位置70吨吊车支在塔吊基本一侧，支腿支落在地面上；2、塔吊主体安装A.安装顺序：基节+套架回转台+回转塔身平衡臂根部节平衡臂端部节塔顶60（40）米起重臂平衡重穿绕钢丝绳。注意顶升方向是朝北，基节顶升踏步应在南边；B.吊车作业幅度约10米，吊车出37.9米主杆，最大吊重13吨，这样不需把套架与基节、回转台与回转塔身拆开，可整体安装；最大部件重量9吨。C.60米起重臂安装:吊车位置：70吨吊车位置不变；拼接：60米起重臂可在吊车南边坡道由东向西拼接，注意由于场地限制，先拼好30米臂，然后在坡道上再拼接剩余30米臂。拼接完毕后，在坡道上对接，安装臂架拉杆；安装起重臂：70吨吊车用4根21吊索吊住起重臂前端24.2米（臂架重心）处起吊，起到高度后回转对接安装；3.5.3安装程序1、安装前安装负责人检查塔吊基本，向使用单位确认强度及四个支腿高差3mm，由基本制作单位填写塔吊基本验收单，合格后才可开始安装。2、安装程序遵循H3.36B安装阐明书正常进行。3.6 塔吊顶升安装完毕后，遵循H3.36B安装阐明书正常顶升原则节，1#塔吊使用高度达到51.7米，,2 #塔吊使用高度达到42.7米，3#塔吊使用高度达到51.7米，,4 #塔吊使用高度达到48.7米,交付验收。3.7 调实验收1、调试由我公司技术负责人带领验收小组严格按阐明书规定进行；2、验收由项目经理部、安装公司验、监理工程师收小组共同完毕，验收合格后填写北京市塔吊拆装统一检查表格；3、最后请本地行业检测单位进行检测，检测合格后可交付使用。3.8 塔吊附着塔吊安装完毕施工到一定高度时，塔吊就需要附着。详细方案如下：1、1#塔吊第一道附着筹划在第9个原则节上，附着环梁位置在塔身第九节中部，距离承台顶面约33.15米。在塔身第八节与第九节接口处搭设安装平台。本次附着后，塔吊顶升7个原则节，塔吊高度为72.7米（21个原则节）。1#塔吊顶升完毕后，2#塔吊开始附着，位置也在第9个原则节上，可顶升7节，高度63.7米（18个原则节）。2、第二道附着筹划在第16个原则节上，附着环梁位置在塔身第十六节中部，距离承台顶面约54.15米。项目部在塔身第十五节与第十六节接口处搭设安装平台。本次附着后，塔吊顶升7个原则节，塔吊高度为93.7米（28个原则节）。1#塔吊顶升完毕后，2#塔吊开始附着，位置也在第16个原则节上，可顶升7节，高度84.7米（25个原则节）。3、第三道附着筹划在第23个原则节上，附着环梁位置在塔身第二十三节中部，距离承台顶面约75.15米。项目部在塔身第二十二节与第二十三节接口处搭设安装平台。本次附着后，塔吊顶升7个原则节，塔吊高度为114.7米（35个原则节）。1#塔吊顶升完毕后，2#塔吊开始附着，位置也在第23个原则节上，可顶升7节，高度103.7米（32个原则节）。4、第四道附着筹划在第30个原则节上，附着环梁位置在塔身第三十节中部，距离承台顶面约96.15米。项目部在塔身第二十九节与第三十节接口处搭设安装平台。本次附着后，塔吊顶升7个原则节，塔吊高度为135.7米（42个原则节）。1#塔吊顶升完毕后，2#塔吊开始附着，位置也在第30个原则节上，可顶升5节，高度126.7米（39个原则节）。基本满足使用规定。5、平台搭设需绕塔身一周，净宽度不不大于0.8米，护栏高度为1.2米，并挂上密目安全网，承载能力不不大于2T,以上平台在附着前搭设完毕，通过项目安全员验收后方可投入使用。6、因锚杆需固定在柱体上，故锚杆支座固定将采用在柱体上做预埋件，其受力应满足规定，锚杆与预埋件连接为销连接。7、在柱体预埋板下方1米处搭设平台，便于安装人员作业；8、有碍于附着杆加设防护栏提前拆除。9、塔吊与建筑物位置及连接方式见下图：10、保证塔身垂直度符合关于原则，附着如下2，附着以上4。（塔吊附着见附图3）3.9 塔吊拆卸 详细拆卸方案在塔吊拆卸前提供，如果承建索塔构造及施工现场没有变化，拆卸方式同安装方式，可以正常进行。3.10 安全办法施工电梯安装时关于安全操作及使用注意事项：1、安装前须认真学习施工电梯使用阐明书，严格执行安全技术操作规程。2、安装前组织安装人员进行安装安全技术交底，明确各安装人员工作内容及职责。3、安装人员进入现场必要戴好安全帽，穿防滑鞋，危险地方必要拴好安全带。4、安装现场应安排人员进行警戒，非安装人员不得进入。5、在安装过程中，应注意各构件完好无损。6、严格保管好工具、螺栓，作业期间应注意工具、螺栓放置，以防高空坠落。7、加节时，应经常对立柱垂直度进行检查测量，偏差过大时运用附壁撑杆进行校正，使垂直度偏差控制在千分之一以内。8、运用电梯自身进行加节时，应认真检查电梯制动状况，在加节时要注意防止梯笼冒顶。9、四级以上大风、大雨、大雾等恶劣气候，禁止进行安装作业。10、操作人员在开机前，必先检查各安全门，卸料平台防护门状况，确认完好、可靠、安全后，方可起动，并禁止机械带病工作，超载运营。四、电梯基本设计及施工4.1基本位置： 4.1.1依照施工需要和现场条件，将2台电梯各安装在索塔两侧，索塔基本西南侧和东北侧两台（详见附图4）。4.1.2电梯基本定位充分考虑了可以安装到最高位置、安装附着以便和便于施工等因素。4.2基本荷载4.2.1双笼电梯参数规定（详见附表1SC200/200施工升降机技术性能参数表）。4.2.2安装基本荷载计算：G=电梯总重 n=计算系数 考虑到动载系数、自重计算误差及风载荷作用于构造传递给基本影响，取n=2.1（荷载系数）P=nG P=（吊笼重+外笼重+导轨架总重+载重）2.1P=（2+1480+17069+2）2.110/1000=445.410 kN4.3 混凝土基本双笼电梯基本为钢筋混凝土基本，应能承受双笼电梯作业时最不利条件下所有载荷（P），基本底面积4*3.6m2，混凝土基本地板承载力应不不大于30Kpa,基本底面为承台混凝土承载力远不不大于30Kpa,满足规定。4.4基本施工4.4.1依照施工现场电梯基本位置为索塔混凝土承台状况，可采用阐明书中规定混凝土基本，基本尺寸为36004000300mm，配筋选用双层12钢筋纵横布置，间距200mm；混凝土强度级别C30。4.4.2由于电梯基本如下某些悬空，因而必要用混凝土做填充解决，详细形式如图：4.5 电梯附着4.5.1附着形式：依照阐明书规定本电梯采用型附墙架形式如图：4.5.2附着位置1.预埋件位置拟定：依照施工需要，本电梯须附着11道，电梯总高度0以上125.9m，分别附着在0以上30.621、38.871、47.871、56.871、65.871、74.871、83.871、92.871、101.871、110.121、118.326共11道附着。（详见附图5）2.附着点预埋件预埋：电梯附着点采用附着件与预埋件螺栓（24mm）连接形式，由于索塔整体为曲线形式，每道附着点都会随索塔曲线变化而变化附着位置，因而预埋件预埋比较重要，详细采用如下预埋办法：A.预埋件水平线由每道附着标高点水平返到索塔建筑物上，误差50mm；B.附着点预埋件垂直中心距离为1420mm，预埋件垂直线由电梯中心向左右各外延710mm，然后水平返到索塔建筑物预埋件水平线点即预埋件中心点；如图： 4.5.3 附墙架作用于塔身上力F计算：F=L60000/B2.05 L=3000mm；B=1420mmF=300060000/14202.05（N）=61834N=62（KN）建筑物附着点受力为62（KN），两点F1、F2受力各为31（KN）。螺栓容许剪力1303.14242/41000=58.78 KN31KN,满足规定。4.5.4 特殊位置附着：1、第5道（64.8m）和第2道（75.8m）处附着，由于右侧无直接附着点，必要采用特制三角架来达到附着目，因而在必要下设三处埋件，如图所示：2、第10（110.12m）和第11道（118.37m）附着距离较长，普通附着杆达不到受力规定，因而采用加长附着杆，方能达到受力规定。如右图：4.6 电梯安装4.6.1安装前准备：1、依照施工现场状况，施工车辆如不能进入现场作业，项目部须协调塔吊使用，安装时须用现场塔吊配合倒运、吊装。2、附着时项目部须派架子工配合调节影响附着架子管。3、安装时由项目部提供电焊机配合全过程电梯安装。4.6.2附着点连接：1、依照5.2电梯附着中指定位置预先埋设埋件，待混凝土强度达到80%以上方可进行附着。2、附着前必要准备电气焊工具齐全，附墙架与埋件必要焊接牢固。4.6.3安装环节及规定：1、吊笼整体安装：左侧面对外笼门外笼底盘是两节原则节连接在一起，且左吊笼也装在两节原则节上，吊笼底架与外笼底盘用螺栓连接成为一体（安装就位后及时拆下）。右侧外笼底盘和右盘架也用螺栓进行暂时连成为一体（安装就位后应及时拆下）以便运送和安装，详细安装办法如下：用现场塔吊将左外笼、吊笼及所带两节原则节，吊装于升降机基本上，使外笼底盘上各螺栓对准基本上每个相对预留孔，并使升降机对建筑载体一面与墙体平行。并按电梯基本位置图调节好位置。2、传动机构安装：先安装1节导轨架，用M20130螺栓与下节导轨架连接拧紧。依次将2套电机减速机整体吊入导轨架上，吊装前，两个电动机制动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条滚动啮合，吊装时应缓缓放下，将吊笼吊入导轨架立柱，吊笼就位后将制动器复位，释放右吊笼各滚轮螺栓，转动偏心轴调节滚动轮与导轨架立柱间隙，调节后锁紧。然后释放传动板上及防附安全器底板上背轮用专用扳手转动偏心套调节背轮与齿条间隙，调节后锁紧。调节完毕后齿轮啮合间隙为0.20.5mm，背轮与齿条背后间隙为0.5mm，各滚轮与导轨架立柱间隙为0.5mm。然后慢慢吊入配重，缓缓放入导轨槽内并固定牢固，试车前解除固定物。3、用经纬仪测量原则节垂直度保证其直度不大于三节原则高度1/1000，调节时可用某些不同厚度铁片垫入外笼底盘与基本之间进行调节。调节完毕后，用C30混凝土将地脚螺栓浇注在基本面预留孔内，待砼达到强度后将地脚螺栓紧固。4、电缆电源箱距升降机电源箱应在5米以内，为保证供电质量即满载运营中电压波动在380V（容许偏差5%范畴之内）因此引入电源电缆截面积不应不大于325+210mm 。5、安装时：A、将引入电源电缆从供电电源箱接入升降机电源箱内。B、将升降机供电电缆以自由状态盘入电缆筒内，不得扭扣打结。C、将电缆筒固定在外笼底盘上挑线架正下方，将电缆线一端从电缆底部引出接入升降机电源箱，另一端通过电缆挑线架引起到吊笼内接入吊笼内接线盒上。6、电气装置检查：电气装置在升降机出厂前以安装完毕，因而在升降机安装完毕后应做好如下检查：A、升降机构造、电机和电气设备金属外壳均良好接地接线，接地电阻不得超过4欧姆。B、用兆欧表层测量电动机及电气元件对绝缘电阻不得不大于1兆欧姆。C、检查各安装控制开关，分别触动各个门上联锁开关、松绳开关、上、下、限位开关、极限开关，每次触动时吊笼应不能运营。D、校核电动机接线，吊笼上下运营方向与操作盒所示一致。电气检查完毕后，升降机可进入安装状况。4.6.4吊杆安装：A、先将推力轴承加润滑后装在吊杆底部。B、将吊杆放入吊笼顶部安装孔内。C、在吊笼内将向心轴安装在安装孔内，加压垫并用螺栓固定。D、当吊杆不使用时，就将吊勾勾住吊笼顶部吊点使其固定。4.6.5导轨架安装：A、将原则节立柱两端接头处齿条连接处擦试干净，并加入少量润滑油。B、打开一扇吊笼顶部护身栏，将吊杆吊钩放至地面，用原则节吊具勾牢一切原则节（注原则节带锥套一端向下）。C、摇动摇把，将原则节吊至吊笼顶部放稳。（不要摘下吊钩应绷紧）。D、关上护身栏起动升降机，当吊笼开至接近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨顶部件0.5米左右时停止。E、用吊杆吊起原则节，对准导轨架上端主管和齿条锁孔。放稳，用螺栓紧固，摘除吊钩、吊具。F、若现场配有起重设备可在地面先将四节原则节联接在一起一次直接吊接于导轨架顶部螺栓紧固。G、在每次吊装原则节紧固螺栓时必要将急停关闭，以防触动开关导致吊笼升降。4.6.6附墙架安装：1、附墙座与建筑物连接承载力不不大于40KN。2、附墙座和建筑物连接办法，见5.2附着点选定和锚固示意图所示：附墙架与建筑物连接。A、将前杆用U型螺栓固定与原则节方框上，将加长杆件、附墙后座用穿墙螺栓固定于建筑物相应位置上。B、用吊杆吊起中架、后架、后杆（组合成一体），将其安装于建筑物与导轨架之间。C、通过调节后轲和后杆校正导轨轲垂直度，调节完将扣瓦紧固。D、用调节杆将后架一边与后杆另一斜拉锁紧，调节完将扣瓦紧固。E、从地面起每隔6-9米安装一套附墙架。最大高度时，最上面一处附墙架以外悬出高度不得不不大于6米。4.7安全施工规定A、施工升降机安装与拆卸，必要由通过审查和注册专业单位进行并接受劳动安所有门监督和审核检查。B、参加安装人员必要熟悉升降机机械性能、构造特点并具备纯熟操作技术和普通故障能力。C、参加本项工作人员应明确分工，各负其责，明确一人负责指挥工作，明确指挥联系信号。D、遵守一切为保证安全生产所制定纪律，安全工具携带齐全，在高空作业人员身体状况必要符合劳动部门关于规定，禁止酒后作业。E、安装作业时，每个吊笼顶部平台作业人数不得超过2人，升降机载重不得超过500公斤。F、遇有雨及风速过去时13米/秒天气不得进行此项作业。G、施工现场变压器供电，启动时电压减少不得超过额定电压10%，可保证升降机频繁起动，电源电压偏差应在5%范畴内。H、电梯安装完毕后，必要通过公司安全监督站会同项目部以及监理单位进行验收，合格后方可投入使用。I、对于电梯操作与使用，必要有详细安全技术交底记录，涉及操作前检查、操作前准备工作、操作运营办法。J、电梯使用过程中，必要对于施工升降机进行定期维修与保养，并作出相应记录。K、操作人员必要持证上岗。附图一.场地整体布置图附图二：塔吊安装现场总平面图附图三：附着立面示意图附图4：索塔电梯基本施工平面图附图5：索塔电梯扶墙施工平面图附表1 SC200/200施工升降机重要参数序号重要技术参数单位参数值额定载重kg2额定安装载重kg21000吊杆额定载重kg300/600吊笼尺寸m3.01.3最大架设高度m250提高速度m/min33额定功率kw2311额定电压v380/440额定频率Hz50/60额定电流A2323.2供电熔断器电流A296防护级别/IP55接电持续率/FC-25%限速器动作速度m/s1.2外笼重量kg1480吊笼重量kg2对重重量kg/原则节重量kg170原则节长度mm1508
