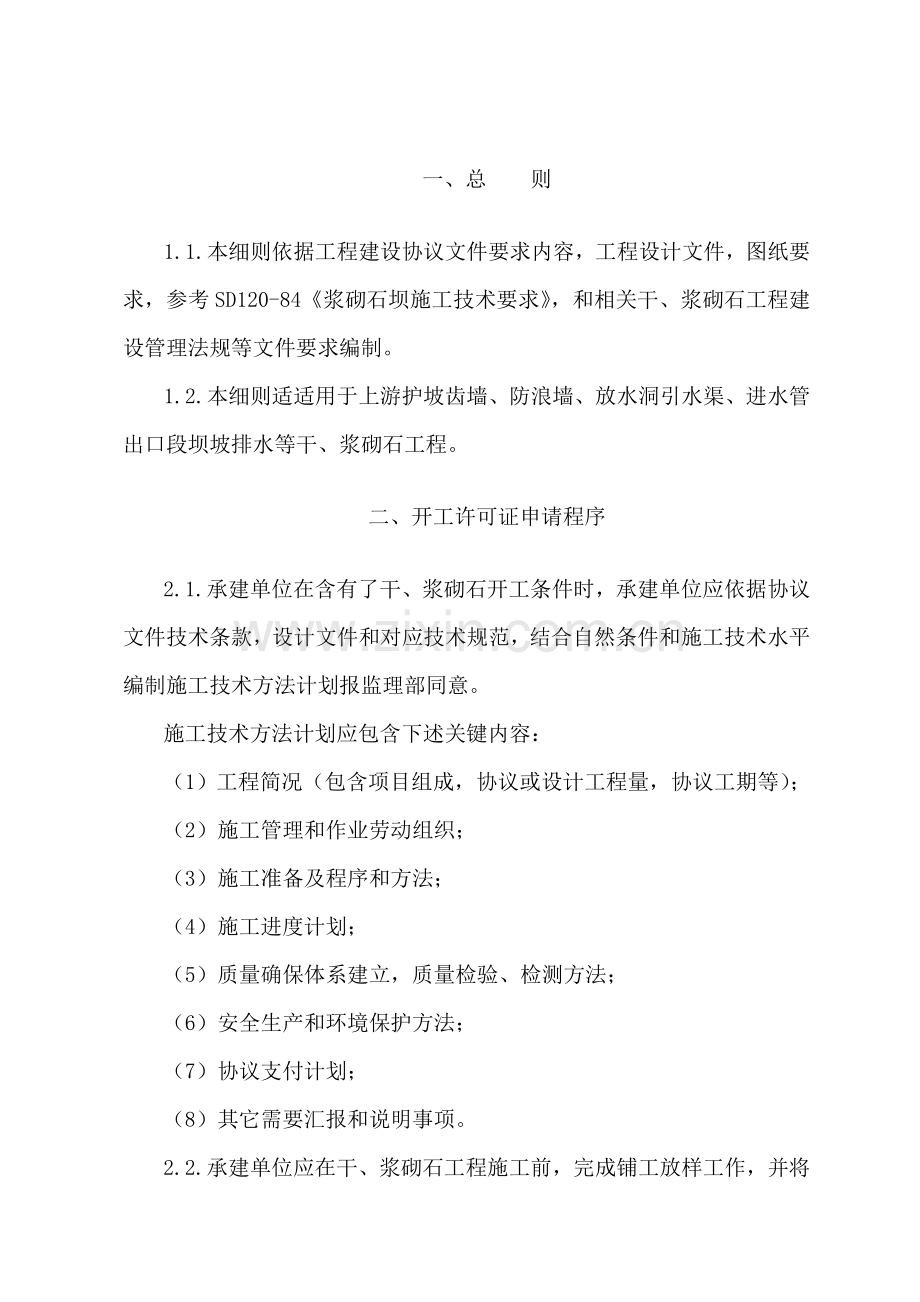

干浆砌石综合项目工程监理工作细则.doc

一、总 则
1.1. 本细则依据工程建设协议文件要求内容，工程设计文件，图纸要求，参考SD120-84《浆砌石坝施工技术要求》，和相关干、浆砌石工程建设管理法规等文件要求编制。
1.2. 本细则适适用于上游护坡齿墙、防浪墙、放水洞引水渠、进水管出口段坝坡排水等干、浆砌石工程。
二、开工许可证申请程序
2.1. 承建单位在含有了干、浆砌石开工条件时，承建单位应依据协议文件技术条款，设计文件和对应技术规范，结合自然条件和施工技术水平编制施工技术方法计划报监理部同意。
施工技术方法计划应包含下述关键内容：
（1）工程简况（包含项目组成，协议或设计工程量，协议工期等）；
（2）施工管理和作业劳动组织；
（3）施工准备及程序和方法；
（4）施工进度计划；
（5）质量确保体系建立，质量检验、检测方法；
（6）安全生产和环境保护方法；
（7）协议支付计划；
（8）其它需要汇报和说明事项。
2.2.承建单位应在干、浆砌石工程施工前，完成铺工放样工作，并将其结果报监理部同意，其内容：
（1）工程简况，施测范围部署图；
（2）放线依据及对原点检测校核情况；
（3）施测方法，使用仪器和人员配置；
（4）放线结果（包含统计和平面部署图）。
2.3.上述报送文件连同审签意见单一式四份，经施工单位项目经理或其它授权代表签署后递交，监理部审阅后，限时批复，原件不退回。
2.4.除非承建单位接到审签意见为“修改后重新报送”，不然可立即向监理部申请开工许可证。
监理部在接到承建单位申报开工申请单后，二十四小时内开出对应工程项目标开工许可证。
2.5.假如承建单位未能按期向监理部报送上述文件，由此而造成施工工期延误和其它损失，由承建单位负担协议责任。
若承建单位在限期内未收到监理部应返回审签或批复意见，可视为已报经审阅。
三、施工过程监理
3.1. 施工作业开始14天前，承建单位应向监理部送交石料评定资料和产品地点。水泥产品合格证和检验证实单，砂料检验资料，水泥砂浆配比试验等资料。
3.2.承建单位应对分批次购进上述材料、中间产品进行检验、试验，对于不合格材料，不得使用或进场。
3.3.施工过程中，承建单位应根据报经同意施工方法计划按章作业，文明施工、安全生产，要求熟练砌石工人上岗。
3.4.施工过程中，浆砌石齿墙防浪墙和干砌砼板护坡接插处理及复合土工膜间联接，应按设计图纸处理，施工完成经驻地监理工程师验收合格方可进行下个工序。
3.5.浆砌石齿墙砌筑单元工程完成，报经监理工程师验收合格并签字。承建单位在报经监理部同意后，进行护坡，施工前应做好削平堤坡、铺设土工膜，碎石垫层等。
3.6.施工过程中，承建单位应实施三检制，并认真对施工质量进行检验、检验。加强技术管理，做好原始资料统计、整理。于当月26日前向监理部报当月月报。
3.7.施工过程中，发觉施工技术方法效果，不符合或达不到设计要求时，应立即向监理部汇报提出调整方法报监理部同意后实施。
3.8.施工过程中，当监理工程师需查阅资料和现场统计或需作检验时，承建单位及其各级施工单位不得拒绝。
监理部巡视和驻地监理工程师旁站、监督和检验，发觉施工违反设计及技术要求时，有权采取口头违规警告，书面违规警告直至指令返工、停工等方法给予阻止，由此而造成工期延误和经济损失由承建单位负担协议责任。
四、施工质量控制
4.1.基础坡面处理及开挖施工参见《土方开挖施工监理细则》。
4.2.干砌块石工程技术要求：
（1）干砌石过程中应采取对应保护方法，不得损坏土胎和土工膜和堤坡。碎石粒径2—4cm垫层，随砌石随填，厚度10cm。
（2）施工位置正确，砌石厚度均匀一致，砌护尺寸符合设计要求。
（3）要逐坯排整，做到里外石块咬茬，厚度均匀一致，大石在外，小石在内，不准有凸肚凹坑。坡面平顺。不得有突出无靠孤石易滑动游石。
4.3.干砌块石砌筑单元工程质量检测检验内容和标准应符合下列要求：
工程质量检验项目应符合下表要求
项 次
检验项目
质 量 标 准
1
石料
质地坚硬、单块重应符合设计，但最小不应小于规范要求25kg
2
坡度
平顺，无显著凸凹现象
3
坡面排整
无游石、孤石、小石
工程质量检测项目和标准应符合下表要求
项 次
检 测 项 目
允 许 误 差
设计值
实测值
1
铺底高程（mm）

2
砌筑高（mm）

3
铺底宽（mm）

4
砌体顶宽（mm）

4.4.浆砌块石工程技术要求：
（1）浆砌石厚度及碎石垫层厚度符合设计要求。工程砌筑采取座浆法施工，砂浆强度应符合设计。
（2）砂浆拌合应用机械拌合。砂浆应随拌随用。因故停歇过久，砂浆达成初凝时看成废料处理。
（3）面石勾缝，全部水泥砂浆应采取较小水灰比。勾缝前剔缝，缝深20~30mm，清水洗净，不得有泥土，灰尘杂物，缝内砂浆要分次填充，压实，然后抹光、勾齐。洒水养护不少于7天。

浆砌、勾缝检验项目应符合下表要求要求
项 次
检验项目
质 量 标 准
1
原材料
符合规范标准
2
砂浆配合比
符合设计要求
3
砂浆抗压强度
符合设计要求
4
勾缝
无裂缝、脱皮现象
5
浆砌
空隙要先填浆后塞片石塞满
浆砌石检测项目及标准
项次
检验项目
允 许 误 差
1
铺底高程（mm）
+100 -50
2
砌体总高（mm）
+100 -50
3
铺底高（mm）
+100 -50
4
砌体顶高（mm）
+50 -50
5
坡度（%）
+3 -3
6
缝宽（mm）（块石）
要求横缝宽20，最大25，竖缝20~40
7
咬牙缝
尽可能避免，2m2内不得超一条
8
面洞
严禁出现大于0.003m2面洞，面积0.0025%~0.003m2洞在2m2内不得超出3个
9
悬石
不得存在
4.5.浆砌石单元工程质量检验数量应符合下列要求：
（1）砂浆质量检验：每100m3砂浆取成型试件一组3个，进行砂浆抗压强度试验。
（2）单元工程质量检测位置和数量：沿齿墙15m长不少于1个点次，每单元检测点次不少于3个。
4.6.单元工程质量评定应采取以下要求：质量检测项目基础达成标准且质量检测合格率大于70%评为合格；质量检验达成标准且质量检测合格率大于90%评为优良。
4.7.上述干、浆砌石工程分缝和止水应符合设计要求。
4.8.为确保施工质量，承建单位应认真进行质量跟踪检验、检验合格后填写质量评定表、报监理工程师抽检认可。
五、其 她
5.1.每单元工程施工结束后，承建单位应立即进行干、浆砌石工程单元工程质量检验、评定，认真填写质量评定表格，经项目技术责任人签字后报监理工程师抽验认可签字后退回施工单位保留，作为评定对应分部工程质量等级基础。
5.2.本细则未列之其它施工技术要求，原材料品质和质量检验标准，按协议技术要求，设计要求及相关要求、规程和质量评定标准实施。
5.3.监理工程师对工程质量检验认可，所进行同意、审核并不能减免工程承建单位所负担协议责任。
单元工程开工（仓）证，以监理工程师是否在承建单位上报验质量评定表上签字为依据，施工可凭此签发认证进行下道工序。
5.4.砂浆生产原材料，质量检验认证，按相关规范实施。
5.5.已按设计要求完成工程量，报经监理工程师质量检验合格，按协议要求应给予支付工程量才给予计量支付。协议支付计量，按协议文件要求要求实施。
