格宾护坡综合项目工程监理实施工作细则.doc

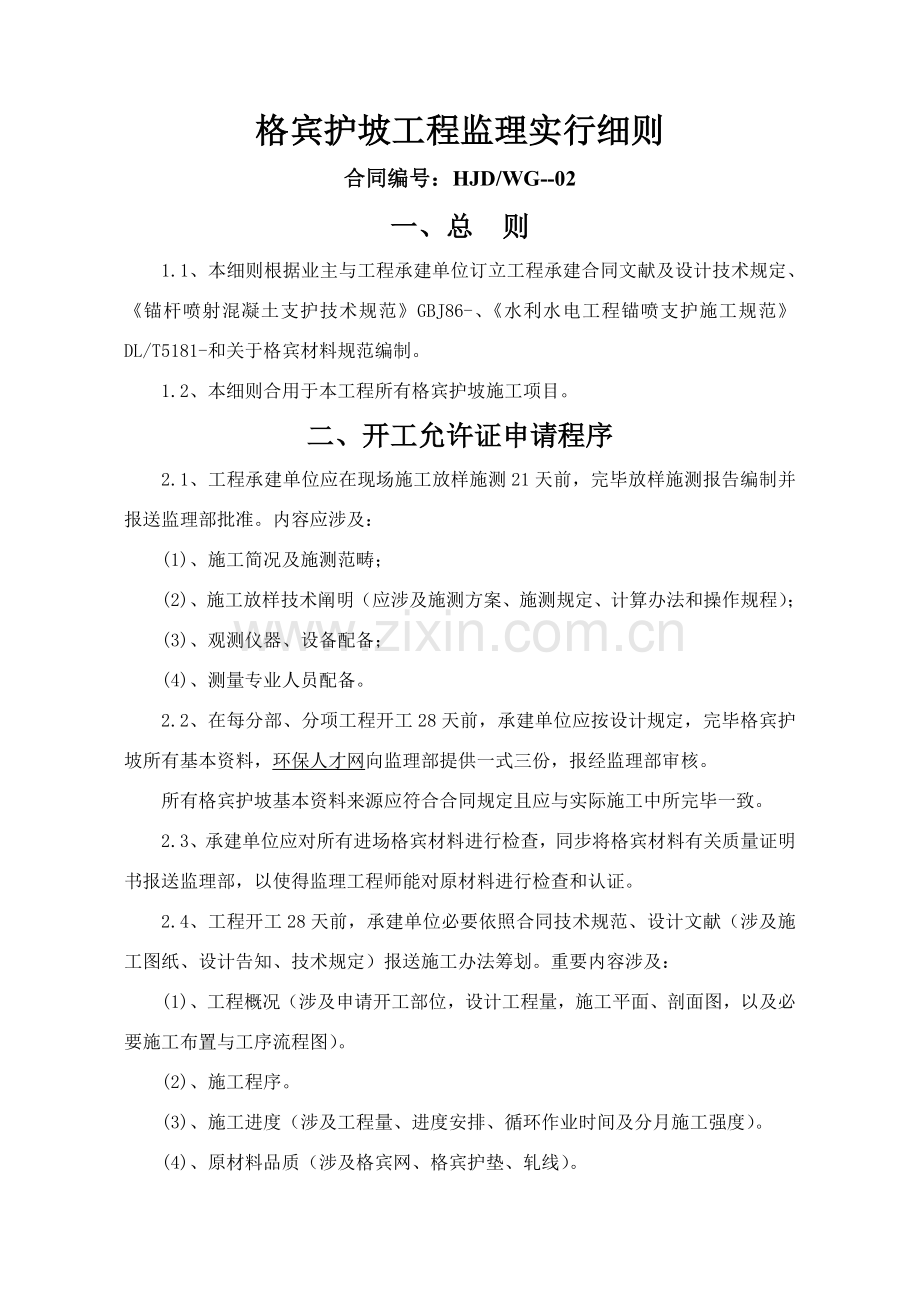

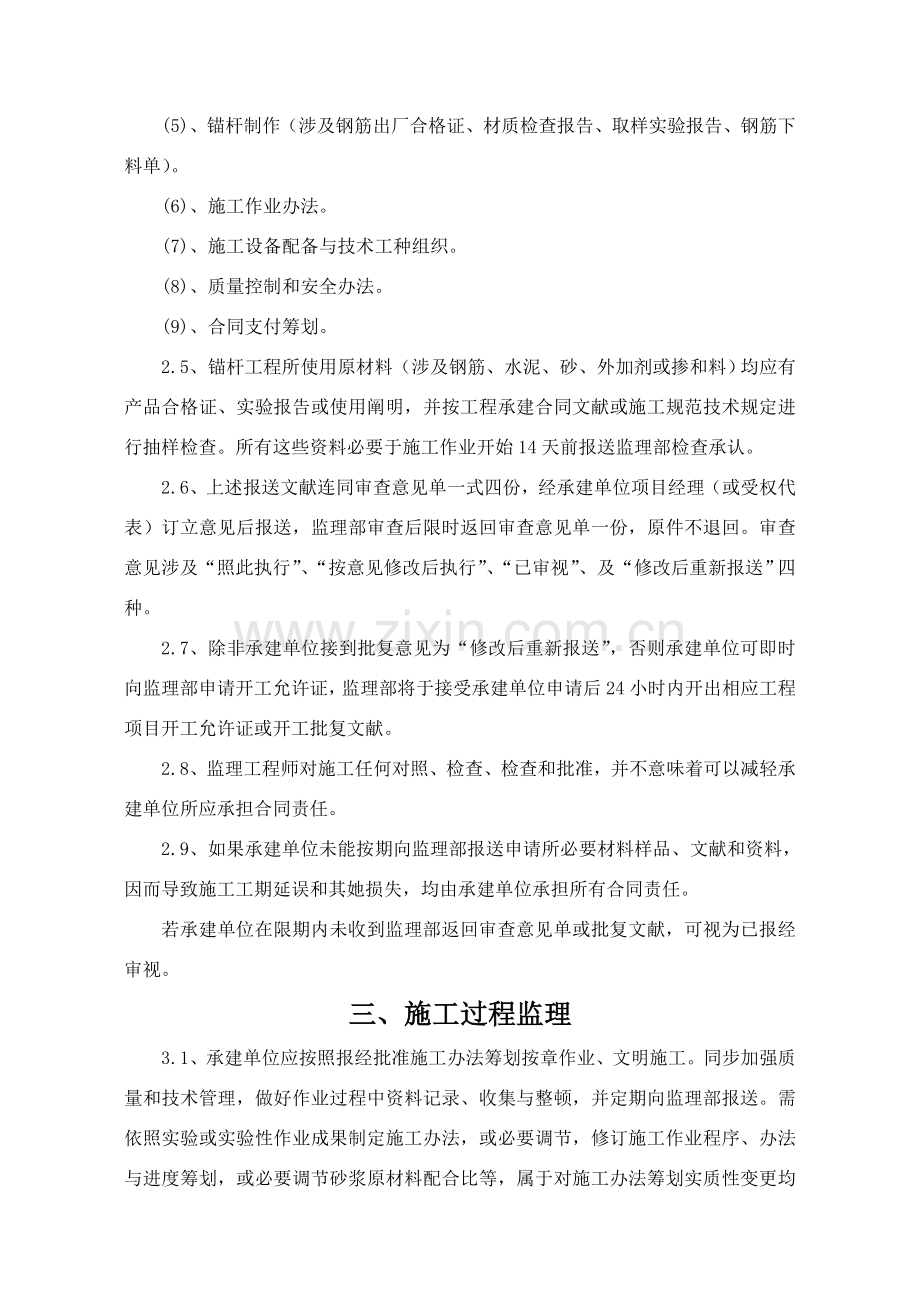

格宾护坡工程监理实行细则合同编号：HJD/WG-02一、总 则1.1、本细则根据业主与工程承建单位订立工程承建合同文献及设计技术规定、锚杆喷射混凝土支护技术规范GBJ86-、水利水电工程锚喷支护施工规范DL/T5181-和关于格宾材料规范编制。1.2、本细则合用于本工程所有格宾护坡施工项目。二、开工允许证申请程序2.1、工程承建单位应在现场施工放样施测21天前，完毕放样施测报告编制并报送监理部批准。内容应涉及：(1)、施工简况及施测范畴；(2)、施工放样技术阐明（应涉及施测方案、施测规定、计算办法和操作规程）；(3)、观测仪器、设备配备；(4)、测量专业人员配备。2.2、在每分部、分项工程开工28天前，承建单位应按设计规定，完毕格宾护坡所有基本资料，环保人才网向监理部提供一式三份，报经监理部审核。所有格宾护坡基本资料来源应符合合同规定且应与实际施工中所完毕一致。2.3、承建单位应对所有进场格宾材料进行检查，同步将格宾材料有关质量证明书报送监理部，以使得监理工程师能对原材料进行检查和认证。2.4、工程开工28天前，承建单位必要依照合同技术规范、设计文献（涉及施工图纸、设计告知、技术规定）报送施工办法筹划。重要内容涉及：(1)、工程概况（涉及申请开工部位，设计工程量，施工平面、剖面图，以及必要施工布置与工序流程图）。(2)、施工程序。(3)、施工进度（涉及工程量、进度安排、循环作业时间及分月施工强度）。(4)、原材料品质（涉及格宾网、格宾护垫、轧线）。(5)、锚杆制作（涉及钢筋出厂合格证、材质检查报告、取样实验报告、钢筋下料单）。(6)、施工作业办法。(7)、施工设备配备与技术工种组织。(8)、质量控制和安全办法。(9)、合同支付筹划。2.5、锚杆工程所使用原材料（涉及钢筋、水泥、砂、外加剂或掺和料）均应有产品合格证、实验报告或使用阐明，并按工程承建合同文献或施工规范技术规定进行抽样检查。所有这些资料必要于施工作业开始14天前报送监理部检查承认。2.6、上述报送文献连同审查意见单一式四份，经承建单位项目经理（或受权代表）订立意见后报送，监理部审查后限时返回审查意见单一份，原件不退回。审查意见涉及“照此执行”、“按意见修改后执行”、“已审视”、及“修改后重新报送”四种。2.7、除非承建单位接到批复意见为“修改后重新报送”，否则承建单位可即时向监理部申请开工允许证，监理部将于接受承建单位申请后24小时内开出相应工程项目开工允许证或开工批复文献。2.8、监理工程师对施工任何对照、检查、检查和批准，并不意味着可以减轻承建单位所应承担合同责任。2.9、如果承建单位未能按期向监理部报送申请所必要材料样品、文献和资料，因而导致施工工期延误和其她损失，均由承建单位承担所有合同责任。若承建单位在限期内未收到监理部返回审查意见单或批复文献，可视为已报经审视。三、施工过程监理3.1、承建单位应按照报经批准施工办法筹划按章作业、文明施工。同步加强质量和技术管理，做好作业过程中资料记录、收集与整顿，并定期向监理部报送。需依照实验或实验性作业成果制定施工办法，或必要调节，修订施工作业程序、办法与进度筹划，或必要调节砂浆原材料配合比等，属于对施工办法筹划实质性变更均应事先报经监理部书面批准后方可实行。3.2、各单元锚杆注浆前，承建单位应对各工序质量进行自检，并在“三检”合格基本上填报工程施工质量终检合格（开工、仓）证。检查内容涉及：(1)、锚杆孔检查记录；(2)、锚杆安装质量评估；(3)、钢筋网制作安装检查；(4)、钢筋网质量检查评估；(5)、其她必要检查检测项目。承建单位自检合格后，在锚杆安装前312小时告知监理工程师对上述内容进行检查确认，并在认证合格后办理造价人才网单元工程开仓签证手续。3.3、监理工程师检查原则按照水利水电工程锚喷支护施工规范（DL/T5181-）、工程承建合同技术规范和设计技术规定执行。3.4、承建单位应按合同、施工技术规程规范和质量级别原则规定数量和办法对灌注砂浆及各种原材料进行取样检测。每一规定期段（普通为每月），承建单位或其实验室应一式两份向监理部提交书面实验报告。内容涉及：(1)、所用各种材料及其实验数据详细描述；(2)、实验办法、程序及实验仪器设备状况；(3)、实验过程和成果详细陈述；(4)、结论意见。3.5、锚杆施工过程中，承建单位应做好锚杆支护原始记录，并按合同文献规定于次月10日前向监理部报送下述内容当月施工记录：(1)、施工办法；(2)、循环时间、进尺与效果；(3)、投入劳动力、设备和材料消耗量；(4)、重要机械设备生产效率；(5)、实行支护详图（涉及锚杆、预应力锚索及钢筋网喷混凝土、喷钢纤维混凝土厚度和范畴等）；(6)、地表水、地下水引排办法及效果；(7)、其她重大问题和解决办法；(8)、已完单元工程质量检查状况；(9)、合同支付状况；(10)、施工过程中违规、违约状况。3.6、若浮现特殊作业期间，承建单位应做好原始记录、成果资料和质量检查状况整顿，并及时报送监理工程师论坛部。3.7、除非另行报经监理部批准，否则应在上一工序经监理工程师质量检查合格后，方可进行下一工序施工。监理工程师质量检查均应在承建单位三级自检合格基本上进行，且不减轻承建单位应承担任何合同责任。3.8、锚杆施工实行锚、喷支护作业14天前，承建单位应依照设计规定，结合围岩特性和施工办法，编制作业筹划报送监理部批准。作业筹划内容应涉及：(1)、锚杆材料、参数及布置；(2)、锚杆注浆材料、性能和配合比；(3)、锚杆施工作业规定；(4)、喷射混凝土材料、性能和配合比；(5)、喷射混凝土施工工艺；(6)、钢筋网布设和规定；(7)、锚、喷施工设备及性能；(8)、锚杆施工质量控制办法和办法（涉及检测办法和设备）；(9)、喷射混凝土质量控制办法和办法（涉及检测办法和设备）。3.8.1、锚杆孔施工关于规定：(1)、依照设计规定和围岩状况拟定孔位，做出标记，开孔位置容许偏差为10cm。特殊部位锚杆，其孔位偏差应按设计规定执行。(2)、系统加固锚杆孔轴方向普通应垂直于造孔部位轮廓线；当设计有特殊规定期，按设计规定方向钻孔。局部加固锚杆孔轴方向普通与也许滑动方向相反并与也许滑动面倾向成45交角。各种锚杆角度偏差应符合设计规定。(3)、钻孔前须选好钻头尺寸。若采用“先注浆后插杆”程序，钻头直径应比锚杆直径大15mm以上。若采用“先插杆后注浆”程序，孔口注浆时，钻头直径应比锚杆直径大25mm以上；孔底注浆时，钻头直径应比锚杆直径大40mm以上。(4)、钻孔深度应符合下列规定：a、水泥砂浆锚杆孔深容许偏差为50mm。b、树脂锚杆和水泥卷锚杆孔深不应不大于杆体有效长度，且不应不不大于杆体有效长度30mm。c、摩擦型锚杆孔深应比杆体长度至少大50mm。(5)、孔内岩粉和积水必要清除干净。(6)、锚杆安装前，应做好检查工作，锚杆原材料型号、规格、品种、锚杆各部件质量及技术性能应符合设计规定。3.8.2、本工程锚杆施工性质：本工程锚杆采用全长水泥砂浆黏结型，水泥砂浆标号强度级别不低于25MPa，锚杆直径和长度按设计规定施工。3.8.3、锚杆施工有关规定及检查原则：(1)、施工原材料、锚杆：锚杆材料应按设计施工图纸规定，选用级螺纹钢筋，用作锚杆体钢筋，应有出厂合格证、论证明验报告等资料，其性能指标必要符合并满足GB1499规定；锚杆杆体使用前应调直，不得有锈蚀、油污；、水泥：注浆锚杆水泥应采用标号不低于P.O42.5普通硅酸盐水泥，水泥性能指标应符合GB175规定。也可采用强度级别不低于P.O42.5新鲜矿渣水泥，水泥性能指标应符合GB1344规定；、拌制砂浆用水质量必要满足DL/T5144关于条款规定；、砂：采用最大粒径不大于2.5mm中细砂；、水泥砂浆：砂浆标号必要满足设计规定，注浆锚杆水泥砂浆强度级别不应低于20MPa；、外加剂：除另有规定外，在锚杆注浆浆液内，应掺入不超过水泥重量0.005%膨胀剂，以保证水泥砂浆具备必要膨胀量。(2)、砂浆配合比（重量比）水泥砂浆配合比经现场实验拟定并报监理工程师批准执行，各种材料配合比范畴按如下规定控制。水泥：砂=1：11：2.85 水泥：水=1：0.381：0.453.8.4、钻孔：(1)、锚杆孔开孔位置应按设计施工图布置钻孔位置进行钻孔，其空位偏差不应不不大于150mm。(2)、锚杆孔孔轴方向应满足施工图纸规定，施工图纸未作规定期，其系统锚杆孔轴方向应垂直于工作面；局部加固锚杆孔轴方向应与也许滑动面倾向成45。(3)、锚杆钻孔孔径应不不大于锚杆直径，若采用“先注浆后安装锚杆”程序施工，钻头直径应比锚杆直径大15mm以上。若采用“先安装锚杆后注浆”程序施工，钻头直径应比锚杆直径大25mm以上。(4)、锚杆孔深必要达到施工图纸规定，孔深偏差不不不大于50mm。(5)、钻孔冲洗，孔内积水和岩粉应用高压风(或高压水)吹洗干净。3.8.5、注浆及锚杆安装：(1)、检查注浆器工作性能，注浆前应用水或稀水泥浆润滑管路。拌匀砂浆并防止石块或其他杂物混入，随拌随用，初凝前必要使用完。(2)、先注浆后插筋锚杆，应在钻孔内注入满浆后及时插杆，插杆时缓缓插入，致使浆液缓缓从孔口溢出。先插杆后注浆锚杆，应在锚杆安装后及时进行注浆。(3)、先注浆后插杆锚杆应在浆液初凝前插入孔内，锚杆安装后，在浆液凝固前不得敲击、碰撞或拉拔锚杆，以保证锚固效果不受影响。锚杆安装后，达到四天以上强度方能进行下一道工序作业。(4)、锚杆及其安装办法，涉及钻孔、锚杆注浆设备均应符合关于规程规范规定。(5)、固结灌浆孔内锚杆，应在灌浆前插入至设计位置，固结灌浆结束后用浓浆置换封孔。本工程锚杆项目施工程序为“先注浆后安装锚杆”，因此注浆没有严格规定。3.8.6、锚杆施工质量检查：(1)、锚杆材质检查：每批锚杆材料应附有生产厂家质量证明书，应按施工图纸规定材质原则以及监理工程师批示抽检数量检查锚杆性能。(2)、注浆密实度实验，选用与现场锚杆锚杆直径和长度、锚孔孔径和倾斜度相似锚杆或塑料管或钢管，采用与现场注浆相似材料和配合比拌制砂浆，并按现场施工相似注浆工艺进行注浆，养护7天后剖管检查其密实度。不同类型和不同长度锚杆均需进行实验，实验筹划应报送监理工程师审批。(3)、按监理工程师批示抽检范畴和数量，对锚杆孔钻孔规格（孔径、孔深和倾角度）进行抽检并做好记录。(4)、拉拔力实验：按作业分区在每200根（或少于200）锚杆中抽查3根进行拉拔力实验，设计变更或材料变更，另做一组。在砂浆锚杆养护28天后，安装张拉设备逐级加载张拉至拔出锚杆或将锚杆拉断为止。拉力方向应与锚杆轴线成一致。锚杆支护中抽检锚杆，当拉拔力达到设计规定值时，应及时停止加载，结束实验。3.8.7、锚杆施工工艺流程如下图：浆液准备拉拔实验注浆及插筋清孔钻孔 施工准备 锚杆加工运送3.9、为了保证施工质量，承建单位必要按照关于施工规范和设计文献进行施工。对发生违规作业行为，监理工程师可发违规警告、返工指令、直至指令停工整顿。3.10、格宾施工格宾施工前承建单位必要完毕边坡开挖、回填、锚杆施工有关检查检查资料和格宾施工程序报送，格宾施工程序申请与锚杆施工程序申请相似，经监理部批准后方可进行施工。3.10.1、原材料：(1)、格宾基材是由热轧钢拉伸后形成钢线，经锌解决复合防锈、抗氧化保护层工艺而成一种线材，依照不同线径，其含锌量在每平米220270g。(2)、由格宾基材制成格宾箱、格宾网以及格宾护垫均应符合GB/T15393-94原则材料规定。(3)、本工程所采用格宾材料、格宾箱以及格宾护垫型号均应符合下表规定：3.10.1.3 格宾材料、格宾箱以及格宾护垫型号表名称规格(m)偏差(mm)网孔(mm)外观网线及框线线材含锌量(g/m2)延伸率(%)线材抗拉强度(Mpa)耐久性伐线(mm)包塑(mm)格宾护垫3*1*0.3(护垫)5080*120蜂巢式、网孔、三捻结2.63.61401520050年以上6*3(网盖)格宾箱3*1*180*120蜂巢式、网孔、三捻结2.63.614015200轧线2.23.2140122003.10.2、格宾施工3.10.2.1、格宾箱施工(1)、检查箱体尺寸、网孔直径、网线线径，禁止使用不合格产品。(2)、将格宾箱进行组装，用轧线连接，内设八字线进行箱体定型，将成型箱放入固定位置，与相邻箱体用轧线连接，邻箱连接完毕后，用木（铁）杆（长3m以上）顺箱体边沿暂时固定，以保证箱体装料后线条流畅。(3)、投入石料时，应分层轻放，填料达到约1/2箱体高时，应用20%次填料进行填密实，并用钢钎插入填料体多次摇动夯实，并调节箱体线型。(4)、填料与箱体框架线平或高出23cm，完毕后，将箱盖合上并用轧线绑扎。3.10.2.2、格宾护垫施工(1)、检查护垫尺寸、网孔直径、网线线径、线框线径，禁止使用不合格产品。(2)、将护垫按坡面长度方向进行分割，护垫按设计图所示铺设，格宾网盖长度沿河流方向进行铺盖。(3)、填料由底向上进行施工，填至约1/2厚时，应用20%次填料进行填密实，并用钢钎插入填料体夯实一次。(4)、填料必要与护垫框线齐平或高出23cm，填完后一次封盖，用轧线连接。3.10.2.3、轧线施工轧线是用来连接箱体与箱体、箱体与护垫、护垫与网盖线型材料，在绑扎时，沿绑扎方向每隔20cm处应绕23圈后继续延伸绑扎，以保证连接紧密。3.10.3、格宾施工质量与验收(1)、格宾材料验收承建单位应对格宾箱，格宾护垫进行验收，规定产品表面塑胶无裂痕现象，规格尺寸、高度及长度误差不得不不大于3cm。(2)、格宾竣工验收坡面格宾护垫平整、流畅、美观，格宾箱体变形不得不不大于4cm，封口轧线受力后，缝宽不得不不大于3cm。四、施工质量控制4.1、承建单位应坚持安全生产、质量第一方针，健全质量保证体系，加强质量管理。在锚杆、格宾施工过程中，坚持四员（质检员、施工员、安全员、调度员）到位和三级自检制度，保证工程质量。对浮现施工质量与安全事故应及时向监理部报告，并本着“四不放过”原则认真解决。4.2、在锚杆、格宾施工中，要注意如下事项：(1)、造孔前做好危石清理、坡面暂时支护、防护和排水工作；(2)、造孔应自上而下进行，禁止上、下层垂直作业；(3)、造孔施工中必要系安全带，夹板必要稳定牢固。4.3、造孔过程中应严格控制孔向、孔斜，发现不符合设计规定应及时解决；4.4、格宾施工质量控制内容已包括在格宾施工过程中； 4.5、锚杆注浆材料、配合比、格宾材料以及施工工艺必要严格按设计文献或关于规程规范执行，保证施工质量。4.6、其她未列项目质量控制及检查原则均按关于设计文献、合同技术规范及有关施工规程规范执行。五、质量检查与工程验收5.1、锚杆、格宾工程质量检查与单元工程开工（仓）签证，监理按水电水利工程建设监理规范规定及合同文献、设计技术规定执行。5.2、锚杆、格宾工程或阶段完毕后，承建单位应及时申请中间（阶段）验收，以利合同支付及下道工序顺利进行。申请验收报告应涉及下列资料：(1)、施工详图号、设计变更文献号及监理审签号；(2)、格宾边坡面积实测成果阐明；(3)、格宾、锚杆施工后误差实测成果阐明；(4)、格宾竣工图（平面比例为1：，纵剖面比例为1：1000，横剖面图比例为1：501：100）及竣工工程量。(5)、施工记录资料；(6)、技术总结；(7)、按合同文献规定应提供其她资料。5.3、格宾、锚杆支护工程竣工验收应提供下述资料：(1)、工程竣工报告。应涉及：、工程概述；、合同工程开工、竣工日期与实际开工、竣工日期；、合同工程量与实际工程量；、已完分部、分项工程项目清单，未完尾工项目清单及后续竣工筹划。(2)、工程施工报告。应涉及：、工程简况；、合同工期目的；、施工过程设计、地质、施工条件重要变更状况及解决方案；、分部、分项工程实际施工时段、办法与过程；、合同履行中违规、违约状况。(3)、竣工图纸。（涉及图纸目录、施工图纸、设计技术规定及工程变更文献）。 (4)、竣工合同支付结算报告应涉及：、分部、分项工程合同报价工程量与合同报价、支付结算工程量、支付单价与支付总价。、已结算合同索赔支付。(5)、质量检查文献。应涉及：、工程开工文献；、按分部、分项工程整顿工程施工质量检查和监理签证、认证文献；、监理工程师签发现场批示、指令和施工违规、违约文献。(6)、施工原始记录资料。应涉及：、记录资料目录；、工程承建单位施工期施工测量记录；、工程承建单位施工期质量检测与实验资料；、格宾、锚杆重要施工作业记录；、工程质量与安全生产活动记录；、施工期安全监测记录；、其她重要活动与事项记录。(7)、工程施工大事记。(8)、其她按合同规定应报送或提供资料。六、质量目的6.1、在本工程整个施工期不浮现质量责任事故和重大安全事故。6.2、竣工各工程项目满足国标和技术规定质量规定。七、安全管理7.1、监督施工单位在本工程施工中认真贯彻贯彻安全、文明施工规定，履行现行管理办法，科学组织施工，做好施工现场作业区域和营地管理工作。7.2、施工现场必要设立明显标志、标记及警示标牌，进入施工现场承建单位、监理、设计及业主应当佩戴能证明其身份证件，车辆应有便于区别明显标志。7.3、施工现场用电线路、用电设施安装和使用必要符合安装规程和安装操作规程，并按照批准走向和方式进行架设，禁止任意拉线接电。施工现场必要设立保证施工安全夜间照明。7.4、提示和监督施工单位应当做好施工现场安全保卫工作，采用必要防盗办法，在现场周边设立围护设施，非施工人员不得擅自进入施工现场。7.5、严格遵守厂纪厂规，切实做好安全、文明施工。八、其 她8.1、每单元工程施工结束后，承建单位应及时进行各单元工程质量检查评估，并报监理工程师确认，作为评估相应分部、分项工程质量级别基本。8.2、本细则未列之其她施工技术规定、原材料品质和质量检查原则，按合同文献技术规范，关于施工技术规程规范和质量评估原则执行。8.3、已按设计规定完毕，报经监理工程师质量检查合格，按合同规定应予支付工程量，才予以计量支付。贵州乌江水电工程建设监理有限责任公司洪家渡水电站监理部二九年十一月二十二日
