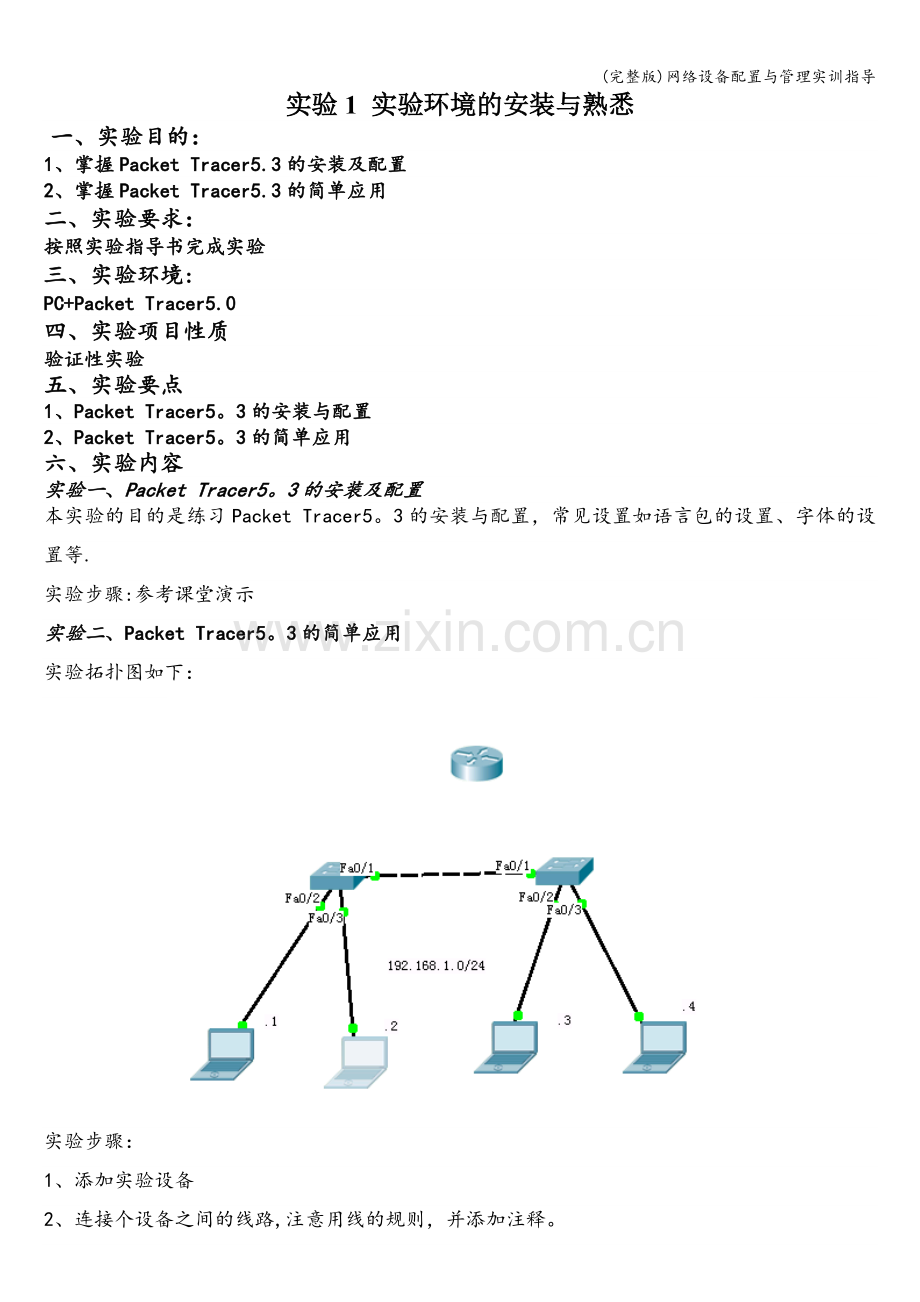

实验1 实验环境的安装与熟悉
一、实验目的：
1、掌握Packet Tracer5.3的安装及配置
2、掌握Packet Tracer5.3的简单应用
二、实验要求：
按照实验指导书完成实验
三、实验环境:
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
1、Packet Tracer5。3的安装与配置
2、Packet Tracer5。3的简单应用
六、实验内容
实验一、Packet Tracer5。3的安装及配置
本实验的目的是练习Packet Tracer5。3的安装与配置，常见设置如语言包的设置、字体的设置等.
实验步骤:参考课堂演示
实验二、Packet Tracer5。3的简单应用
实验拓扑图如下：

实验步骤：
1、添加实验设备
2、连接个设备之间的线路,注意用线的规则，并添加注释。
3、设置各台PC机的IP地址

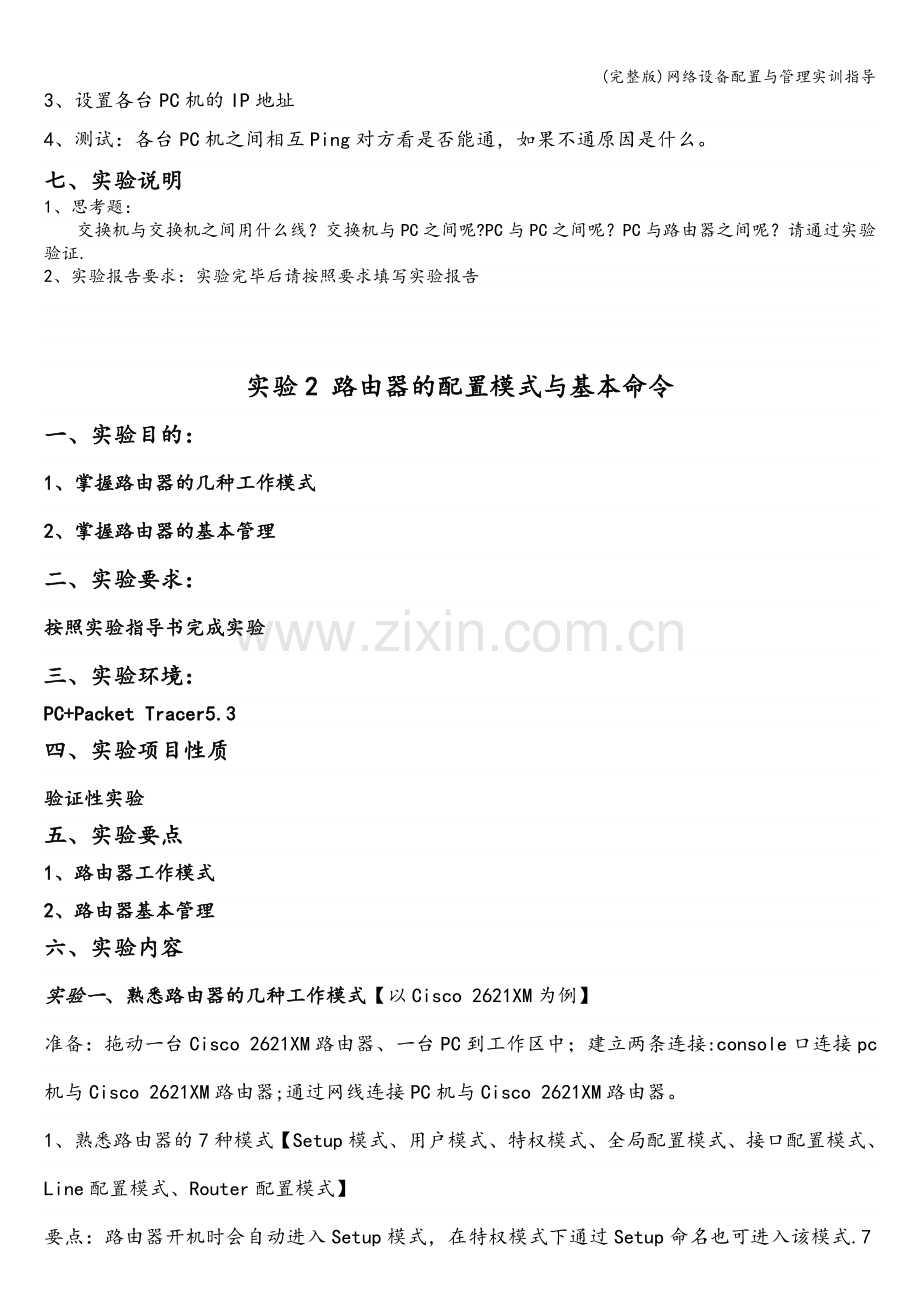

4、测试：各台PC机之间相互Ping对方看是否能通，如果不通原因是什么。
七、实验说明
1、思考题：
交换机与交换机之间用什么线？交换机与PC之间呢?PC与PC之间呢？PC与路由器之间呢？请通过实验验证.
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验2 路由器的配置模式与基本命令
一、实验目的：
1、掌握路由器的几种工作模式
2、掌握路由器的基本管理
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.3
四、实验项目性质
验证性实验
五、实验要点
1、路由器工作模式
2、路由器基本管理
六、实验内容
实验一、熟悉路由器的几种工作模式【以Cisco 2621XM为例】
准备：拖动一台Cisco 2621XM路由器、一台PC到工作区中；建立两条连接:console口连接pc机与Cisco 2621XM路由器;通过网线连接PC机与Cisco 2621XM路由器。
1、熟悉路由器的7种模式【Setup模式、用户模式、特权模式、全局配置模式、接口配置模式、Line配置模式、Router配置模式】
要点：路由器开机时会自动进入Setup模式，在特权模式下通过Setup命名也可进入该模式.7种模式间如何相互切换？每种模式下包含哪些命令？如何掌握某命令的用法？Tab键的功能？
提示：？、help、某命令？、某命令 ？、enble、configure terminal、interface 类型 端口、line console 0、line vty 0 4、router、exit、end、Ctrl+Z
2、为Cisco 2621XM路由器设置主机名为自己的学号【全局配置模式下：hostname】
3、设置路由器的端口IP地址【全局配置模式下：interface 端口、ip address IP地址 子网掩码、exit】
4、 设置PC机的IP,注意要与路由器所连接端口的IP地址同一网段.
问题:尝试下看是否能Ping通路由器?
实验二、路由器的基本管理
1、 设置控制端口（console口）的密码。【注意两种形式：加密、不加密】
注意：默认情况下路由器中的各种密码以明文形式保存。在全局配置模式下使用service password—encryption命令加密口令。
问题：退出并关闭终端连接后，再次通过终端登录，有什么情况？
提示【注意在全局配置模式下使用】：
line console 0
password 123456
Login
End
Write
2、 设置进入特权模式的密码【注意在全局配置模式下使用】
enable password 密码
exit
write
问题:退出交换机特权模式，再次进入特权模式，看是否要求输入密码？
3、 设置虚拟终端密码，这样能够通过Telnet登陆连接交换机。
设置后尝试通过PC机是否能远程登录交换机?
提示【注意在全局配置模式下使用】：
line vty 0 6
Password 654321
Login
End
Write
4、 保存配置：write或者copy run start
5、 查看当前运行配置及启动配置:show run 、show start
七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验3 配置静态路由
一、实验目的：
1、路由器静态路由配置
2、利用路由器实现VLAN间通信
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5。0
四、实验项目性质
验证性实验
五、实验要点
1、配置静态路由
2、利用路由器实现VLAN间通信
六、实验内容
实验一、配置路由器静态路由
实验拓扑图如下：

实验步骤:
按照上图添加实验设备、添加连接，并做上如图所示标记(笔记）。
注意：为两个路由器分别添加一个WIC-1T模块，然后再通过DCE串口线连接路由器0和路由器1，路由器0作为DCE。
1、 在主机1上,分别ping 192.168.10。1、192.168.1。1、192。168。1。2、192.168。20。1、192。168。20。3哪些能通？哪些不能通？为什么？
2、 分别进入路由器0、路由器1，查看下路由表，现在知道了问题2中的为什么吗？请截图。【命令提示:show ip route】
3、 进入路由器0,添加达到192。168.20.0网络的路由,命令如下:
ip route 192。168。20。0 255.255。255.0 192。168。1.2
4、 请根据步骤3，进入路由器1上添加一条到192.168。10。0网路的路由，命令是什么？请写出来。
5、 重复步骤2、3
6、 在主机1上访问Web服务器试下，能通否？截图。【web服务器上的网页可自行修改】
实验二、利用路由器实现VLAN间通信（单臂路由）
实验拓扑图如下：

实验步骤:
1、 按照上图添加实验设备、添加连接,并做上如图所示标记（笔记）。
2、 配置三台主机的Ip地址及网关。
3、 在交换机上创建VLAN2、3，并将fa0/1、fa0/2添加到VLAN 2中,将fa0/3添加到VLAN 3中，设置fa0/4为Trunk端口。【具体步骤可以参考实验8】
注意：请不要为VLAN 2、3设置IP地址.
4、 在主机0上ping主机1、主机2,是否能通?验证了什么?
5、 在路由器上,做如下配置:
Router(config)#interface fa0/0.1
Router（config—subif）＃ip address 192.168.1。1 255.255。255。0
Router（config—subif）#encapsulation dot1Q 2
Router(config-subif)＃no shutdown
Router（config-subif)＃interface fa0/0.2
Router（config—subif）＃ip address 192。168。2。1 255.255。255。0
Router(config-subif)#encapsulation dot1Q 3
Router（config-subif)#no shutdown
Router(config—subif）#exit
Router(config)#interface fa0/0
Router(config-if）＃no shutdown
Router(config—if)＃end
Router＃write
Router＃show ip route
6、 请大家思考下上面所输入的每个命令的作用是什么？请通过文字说明。
7、 在主机0上ping主机1、主机2以及网关，看是否能通？【如果不同的话，请在路由器上分别Ping主机1、主机2，然后再试】
七、实验说明
1、思考题
2、实验报告要求:实验完毕后请按照要求填写实验报告

实验4 配置RIP路由及单区域OSPF路由
一、实验目的：
1、学习配置基本的OSPF和RIP。
2、掌握基本的路由知识。
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5。0
四、实验项目性质
验证性实验
五、实验要点
1、开启Packet Tracer
2、按照要求配置路由
六、实验内容
实验拓扑图如下:

图1
实验过程：
1．运行Packet Tracer.
点击windows的开始菜单，查找到Packet Tracer这个菜单项，然后点击它，启动。
2．使用三台思科2811路由器.按照【图1】画出拓扑.
3．规划ip地址.
如图1，ip地址已经规划完毕.按照要求配置ip地址.
参考命令：
RouterA〉enable
RouterA#config t
RouterA（config）#int f0/0
RouterA(config-if)＃ip address 1.1.1 .1 255。0。0。0
RouterA（config—if)＃no shutdown
RouterA（config)＃int f0/1
RouterA（config—if)＃ip address 192。168。1.1 255.255。255。0
RouterA(config-if)#no shutdown
RouterA（config—if）#end
RouterA#write
RouterB〉enable
RouterB#config t
RouterB（config）#int f0/0
RouterB（config—if)#ip address 1。1。1 .2 255。0。0。0
RouterB（config—if）＃no shutdown
RouterB（config)#int f0/1
RouterB(config-if)#ip address 2。2。2 。1 255.0.0。0
RouterB(config-if)#no shutdown
RouterB(config-if)＃end
RouterB＃write
RouterC>enable
RouterC＃config t
RouterC（config）＃int f0/1
RouterC（config—if）#ip address 2。2.2 。2 255。0.0.0
RouterC （config-if)#no shutdown
RouterC(config)#int f0/0
RouterC（config—if)#ip address 192。168。2.1 255。255。255.0
RouterC（config—if)#no shutdown
RouterC（config-if)＃end
RouterC＃write
思考：如果PC不配置网关，PC机之间可以互相通讯吗?为什么？
4． 在路由器上启用RIP。
参考命令：
RouterA(config)＃router rip
RouterA(config—router）＃network 1.0。0 .0
RouterA（config—router）＃network 192.168.1。0
RouterB(config）＃router rip
RouterB（config-router)＃network 1.0.0 .0
RouterB(config—router)＃network 2。0。0 .0
RouterC（config)#router rip
RouterC(config-router)＃network 2.0。0 .0
RouterC(config-router)#network 192。168。2。0
全部配置完毕后,查看路由表。
参考命令：
RouterA(config）#exit
RouterA＃show ip route
思考：路由表的作用是什么？
5． 删除rip，配置ospf。
参考命令：
RouterA（config）＃no router rip #此命令的意思是删除rip配置。
RouterA（config)#router ospf 1
RouterA（config-router）#network 1.0.0 .0 0.255.255.255 area 0
RouterA(config-router)＃network 192。168。1.0 0.0.0 .255 area 0
RouterA（config-router)＃end
RouterA#write
RouterB（config）＃router ospf 1
RouterB(config-router）#network 1.0。0 .0 0。255.255.255 area 0
RouterB(config—router)＃network 2。0.0 。0 0。255。255.255 area 0
RouterB（config—router)#end
RouterB#write
RouterC（config)#router ospf 1
RouterC（config—router)#network 2.0.0 。0 0.255.255。255 area 0
RouterC(config-router)#network 192.168。2 .0 0.0.0 .255 area 0
RouterC（config—router)#end
RouterC＃write
6． 思考：如果你所在的公司有超过16台的路由器，你认为全部使用rip协议适合吗?为什么？（提示：RIP最大跳数限制)
7． 思考题：如下图，你认为PC1和PC2之间通讯从哪条路走比较合适？如果使用RIP协议，PC之间通讯会从哪条路走？为什么?
提示：最好的通讯路线是PC1çèRouter2çè Router3çèPC2，因为这条路带宽最大，解题时注意RIP是距离矢量路由协议.

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验5 配置EIGRP及多区域OSPF路由
一、实验目的:
1、路了解混合路由选择协议的工作原理，使用的度量值，
2、了解EIGRP协议的优点，掌握eigrp路由协议的配置方法。
3、掌握多区域OSPF路由
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
1、EIGRP的配置
2、多区域OSPF的配置
六、实验内容
实验一、配置EIGRP路由
实验拓扑图如下：

实验过程:
1、 首先熟悉书上关于EIGRP路由协议的知识，掌握EIGRP的度量方法，配置方法.
2、 按上图将pc和路由器连接好。
3、 按上图给各主机和路由器接口设置好IP地址。
IP地址的规划为：
Pc1—-—-192.168.1。2,网关：192。168。1.1
Tom-———f0:172.16.1。1,s0(DCE)：172.16.2.1,s1：172.16.3。2
Green—-——s0（DCE):172.16.3。1,s1:172。16.4。2
Jackson—---s0(DCE):172.16。4.1，s1:172.16。2.2,f0：172.16。5.1
Student2----172。16.5.2，网关:172.16.5.1
配置方法为:
Router(config)#interface type port_#
Router(config-if)＃ip address ip_address subnet_mask
Router(config-if)＃no shutdown
例如配置快速以太网口：router(config）＃interface fastethernet 0
router(config）#ip address 192.168。1.2 255。255.255.0
router(config）＃no shutdown
4、 在路由器A、B、C上配置eigrp路由选择协议，自治系统号为10。
Router(config)#router eigrp autonomous_system_＃
Router（config—router）#network ip_network wildmask //指定与路由器直接相连的网络
例如：router（config）＃router eigrp 10
router（config)#network 172.16.6。0 0.0。0 .255
5、 给DCE接口设置时钟速率.
Tom：s0:56000bps green：s0：112000 jackson:s0:112000
Router(config-if）＃clock rate rate_in_bits_per_second
例如：router（config—if)＃clock rate 56000
6、 设置接口带宽与时钟速率匹配。
设置方法为：router(config)#interface serial port_＃
Router（config—if)＃bandwidth rate_in_kbps
如：tom： tom(config）#int s0
Tom（config—if)＃bandwidth 56
7、 用 show ip route命令查看当前路由表。
8、 用ip bandwidth—percent 命令配置在一个接口上EIGRP可以使用带宽的百分比.
9、 配置EIGRP汇总.要关闭自动汇总，使用命令：
Router(config-router）＃no auto-summary
手动地配置一个前缀用作汇总地址。手工汇总路由配置在各个接口上，因此应首先选择那些传播路由汇总的接口。
Router(config—router)＃no summary—address eigrp autonomous-system—number ip-address mask administrative—distance
EIGRP汇总路由的缺省管理距离是5，它可以被配置为1～255之间的值.
10、 Cisco建议在所有EIGRP配置中增加这条命令：
Router(config-if）#Eigrp log-neighbor—change
这条命令启动了邻居毗邻变化的日志以监视路由选择系统的稳定性，有助于发现问题.
11、 用show ip eigrp neighbors查看邻居信息.
12、 用show ip eigrp interface显示每个接口信息。
13、 用show ip eigrp topology显示EIGRP拓扑表中所有可行后继.
14、 利用debug ip igrp events查看路由更新摘要信息。
Router＃debug ip eigrp events
15、 利用debug ip igrp transactions 命令查看实际的IGRP路由更新信息。
Router＃debug ip eigrp transactions
实验二、配置多区域OSPF路由
实验拓扑图如下：

实验过程：

测试:

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验6 交换机配置模式与基本命令
一、实验目的：
1、掌握的Packet Tracer5。3的安装与配置
2、掌握交换机的基本配置
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.3
四、实验项目性质
验证性实验
五、实验要点
1、Packet Tracer的安装与配置使用
2、交换机的基本配置
六、实验内容
实验一、Packet Tracer 5.3的安装与基本配置
1、安装Packet Tracer5.3【在networkINF文件夹中的虚拟机中进行】
2、设置Packet Tracer5。3中的字体、大小及语言（将语言改为中文)
3、熟悉Packet Tracer5.3的界面
实验二、交换机的基本配置【以Cisco 2950为例】
准备:拖动一台Cisco2950交换机、一台PC到工作区中；建立两条连接:console口连接pc机与Cisco2950交换机；通过网线连接PC机与Cisco2950交换机。
1、 熟悉交换机的6种模式【用户模式、特权模式、全局配置模式、接口配置模式、Line配置模式、VLAN配置模式】
要点：6种模式间如何相互切换?每种模式下包含哪些命令？如何掌握某命令的用法？Tab键的功能？
提示：?、help、某命令？、某命令 ？、enble、configure terminal、interface 类型 端口、line console 0、line vty 0 4、Vlan database、exit、end、Ctrl+Z
2、 为Cisco2950交换机设置主机名为自己的学号【全局配置模式下：hostname】
3、 设置交换机的管理IP地址【全局配置模式下:interface vlan 1、ip address IP地址 子网掩码、no shutdown、exit】
4、 设置PC机的IP,注意要与交换机的管理IP地址同一网段。
问题：尝试下看是否能Ping通交换机?
5、 设置控制端口（console口）的密码。【注意两种形式：加密、不加密】
问题：退出交换机特权模式，再次进入特权模式，看是否要求输入密码?有何其他情况？
提示【注意在全局配置模式下使用】：
line console 0
password 123456
Login
End
Write
6、 设置虚拟终端密码，这样能够通过Telnet登陆连接交换机。
设置后尝试通过PC机是否能远程登录交换机？
提示【注意在全局配置模式下使用】:
line vty 0 6
Password 654321
Login
End
Write
七、实验说明
1、思考题：如何取消上面设置的密码呢?
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验7 VLAN及VTP的配置
一、实验目的：
1、掌握单台交换机上VLAN的创建及单口划分
2、掌握多台交换机上VLAN的创建及单口划分
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
1、VLAN的划分
2、将端口添加到某个VLAN
六、实验内容
实验一、单台交换机上VLAN的创建及端口划分
实验拓扑图：

1、 按照上图搭建好实验环境（添加设备,并做好标识）
2、 打开主机0，通过console口配置交换机，配置管理端口IP地址为192.168。1。1,设置交换机的VTY密码为123456。。退出，重新通过Telnet登陆交换机。
3、 注意：通过Telnet登陆交换机是否成功?如果出错,请排错并将排除错误的方法写出来,可以截图.
4、 通过Telnet登陆上交换机上后，创建VLAN 2、VLAN 3【这个过程可能会发生问题，该怎么办？直接打开交换机配置】
提示：
方法1、进入vlan database模式创建：
vlan database、vlan 2 name er、ip address 192.168.1。1 255.255。255。0 、no shutdown、vlan 3 name san、ip address 192。168.2.1 255。255.255.0
方法2、进入全局配置模式创建：
configure terminal、vlan 2、name 2、ip address 192.168.1。1 255。255。255。0 、no shutdown、vlan 3、name 3、ip address 192。168.2.1 255.255。255。0
5、 分别向VLAN 2、VLAN 3中添加端口。
提示：
interface fa0/1、spanning-tree portfast、switchport access vlan 2、interface fa0/2、spanning-tree portfast、switchport access vlan 2、interface fa0/3、spanning—tree portfast、switchport access vlan 3
6、 思考：在各台主机以及交换机上相互Ping看是否能通?请总结下规律，怎么样的能通，怎么样的不通？猜想下为什么会不通？【请以文字表述清楚】。若将VLAN3的管理端口及主机2的IP地址分别改为192.168。1。6/24、192。168.1。7/24，将主机2的网关地址改为192.168。1.6，各台主机以及交换机上相互Ping看是否能通?为什么？
实验二、多台交换机上VLAN的创建及端口划分
实验拓扑：

1、 添加入实验图中所示设备【注意两台交换机通过各自的gi1/1端口互联】
2、 双击进入交换机server命令行模式进行配置
3、 创建vtp管理域【建议在全局配置模式下创建,取名为vtpdomain】，配置交换机为VTP服务器，进入接口gigabitEthernet 1/1,设置该端口为trunk端口，退出，查看trunk信息,保存配置；
提示：
configure terminal、vtp domain vtpdomain、vtp mode server、interface gi1/1、switchport mode trunk、end、show interface trunk、write。
4、 在该交换机上创建VLAN，分别为 2、3，name值分别为aaa、bbb
5、 分别将fa0/1 - 2划分到VLAN 2中，将fa0/3 - 6划分到vlan 3中
6、 添加四台主机，分别连接fa0/1、fa0/2、fa0/3、fa0/4端口，ip地址分别设为 1.1.1 .2/24、1.1。1。3/24、1.1.2.2/24、1。1。2。3/24，标识分别为A1，A2，A3，A4
7、 双击进入交换机client命令行模式进行配置
8、 类似步骤3,唯一不同之处：配置交换机为VTP客户端。相应命令为vtp mode client。
9、 同步骤4
10、 类似步骤5，不同之处四台主机IP地址分别为 1。1.1 。4/24、1.1。1。5/24、1.1.2。4/24、1.1。2。5/24,标识分别为B1，B2，B3，B4.
11、思考：以上8台主机之间相互Ping，是否能ping通？请总结下规律,怎么样的能通,怎么样的不通？为什么会不通?【请以文字表述清楚】；若将A1，A2。。。B3，B4各台主机地址分别改为 1.1。1 .2/16、1.1.1.3/16、1.1.2。2/16、1。1。2。3/16、1。1。1.4/16、1.1.1.5/16、1。1。2.4/16、1。1.2。5/16，那相互之间还能ping通吗?请试一试。然后得出结论。
七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验8 VLAN间路由解决方案
一、实验目的：
1、掌握单劈路由解决VLAN间路由
2、掌握三层交换机解决VLAN间路由
二、实验要求：
按照实验指导书完成实验
三、实验环境:
PC+Packet Tracer5.3
四、实验项目性质
验证性实验
五、实验要点
1、单劈路由实现VLAN间路由
2、三层交换实现VLAN间路由
六、实验内容
实验一、单劈路由实现VLAN间路由
实验拓扑图如下：

实验步骤:

测试:

实验二、三层交换实现VLAN间路由
实验拓扑图如下:

实验过程：

测试：

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验9 生成树协议的配置
一、实验目的：
1、掌握常见生成树协议的应用
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
生成树协议的配置
六、实验内容
实验拓扑图如下：

实验过程：

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验10 配置标准ACL
一、实验目的:
1、掌握标准ACL的设置
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5。0
四、实验项目性质
验证性实验
五、实验要点
标准ACL的创建
标准ACL应用
六、实验内容
实验拓扑图如下：

实验步骤：

测试：

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验11 配置拓展及命名ACL
一、实验目的：
1、掌握拓展ACL的创建与应用
2、掌握命名ACL的创建与应用
二、实验要求：
按照实验指导书完成实验
三、实验环境:
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
1、拓展ACL的创建与应用
2、命名ACL的创建与应用
六、实验内容
实验一、配置拓展ACL
实验拓扑图如下：

实验步骤：

测试：

实验二、配置命名ACL
实验拓扑图如下：

本实验演示如何用命名ACL来实现拓展ACL以及标准ACL。
实验步骤:

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验12 HDLC和PPP封装
一、实验目的：
1、掌握HDLC封装
2、掌握PPP封装
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5.0
四、实验项目性质
验证性实验
五、实验要点
1、HDLC封装
2、PPP封装
六、实验内容
实验拓扑图如下：

实验步骤：

测试：

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验13 PAP认证与CHAP认证
一、实验目的:
1、掌握PAP认证的设置
2、掌握CHAP认证的设置
二、实验要求：
按照实验指导书完成实验
三、实验环境:
PC+Packet Tracer5。0
四、实验项目性质
验证性实验
五、实验要点
1、PAP认证
2、CHAP认证
六、实验内容
实验一、PAP认证
实验拓扑图如下：

实验步骤:
说明：本实验在实验12的基础上完成。首先配置路由器R1（远程路由器、被认证方）在路由器R2（中心路由器，认证方）取得认证：

测试：

实验二、CHAP认证
实验拓扑图如下：

实验过程：
说明：本实验在实验12的基础上完成。

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告

实验14 配置NAT及NAPT
一、实验目的:
1、掌握静态NAT的设置与应用
2、掌握动态NAT的设置与应用
3、掌握NAPT的设置与应用
二、实验要求：
按照实验指导书完成实验
三、实验环境：
PC+Packet Tracer5。0
四、实验项目性质
验证性实验
五、实验要点
1、静态NAT
2、动态NAT
3、NAPT
六、实验内容
实验一、配置静态NAT
实验拓扑图如下：

实验步骤:

测试:

实验二、配置动态NAT
实验拓扑图如下:

实验步骤:

测试:

实验三、NAPT
实验拓扑图如下:

实验步骤：

测试:

七、实验说明
1、思考题
2、实验报告要求：实验完毕后请按照要求填写实验报告
