三明移动视频图像监控系统工程三期项目建议书模板.doc

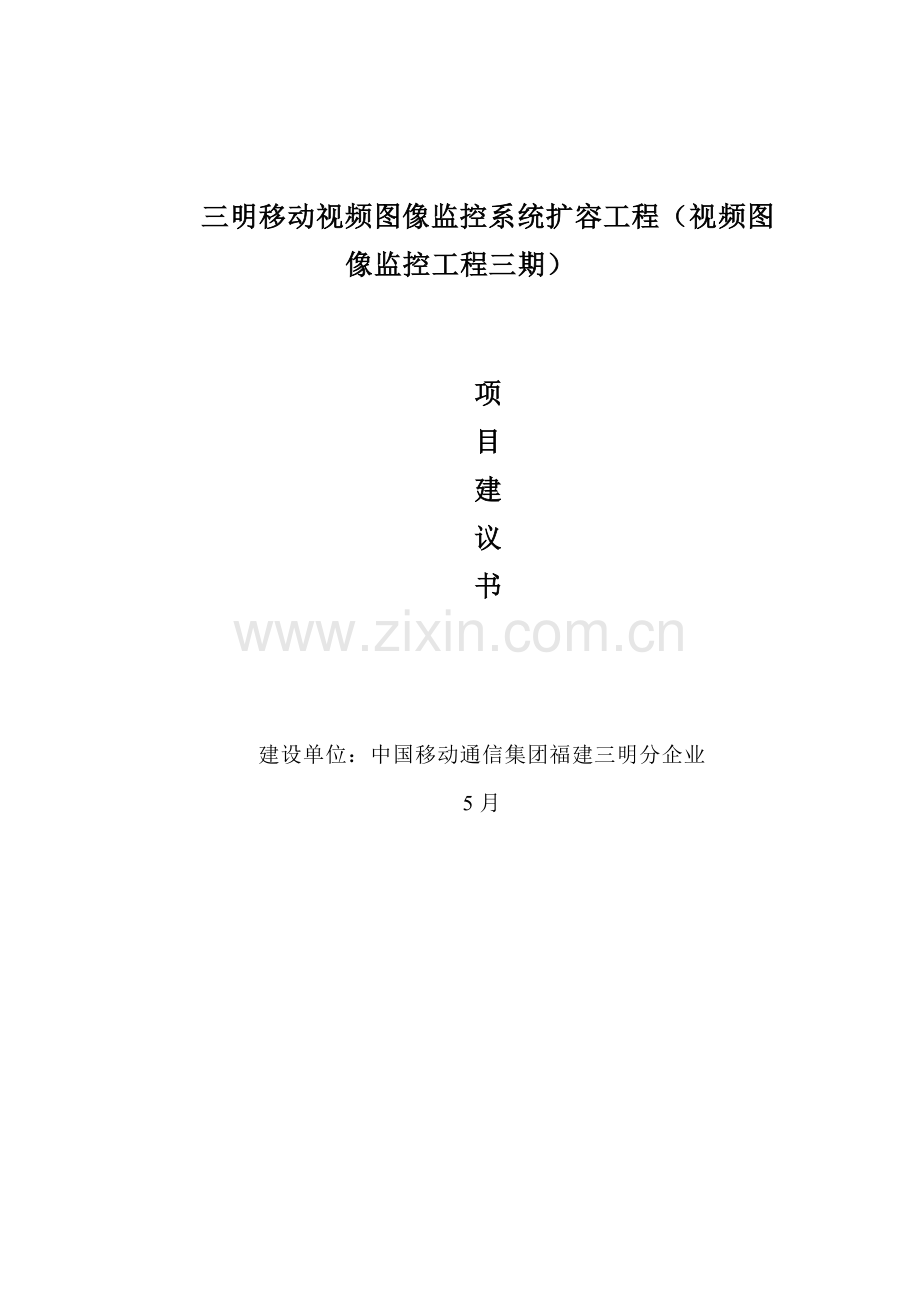

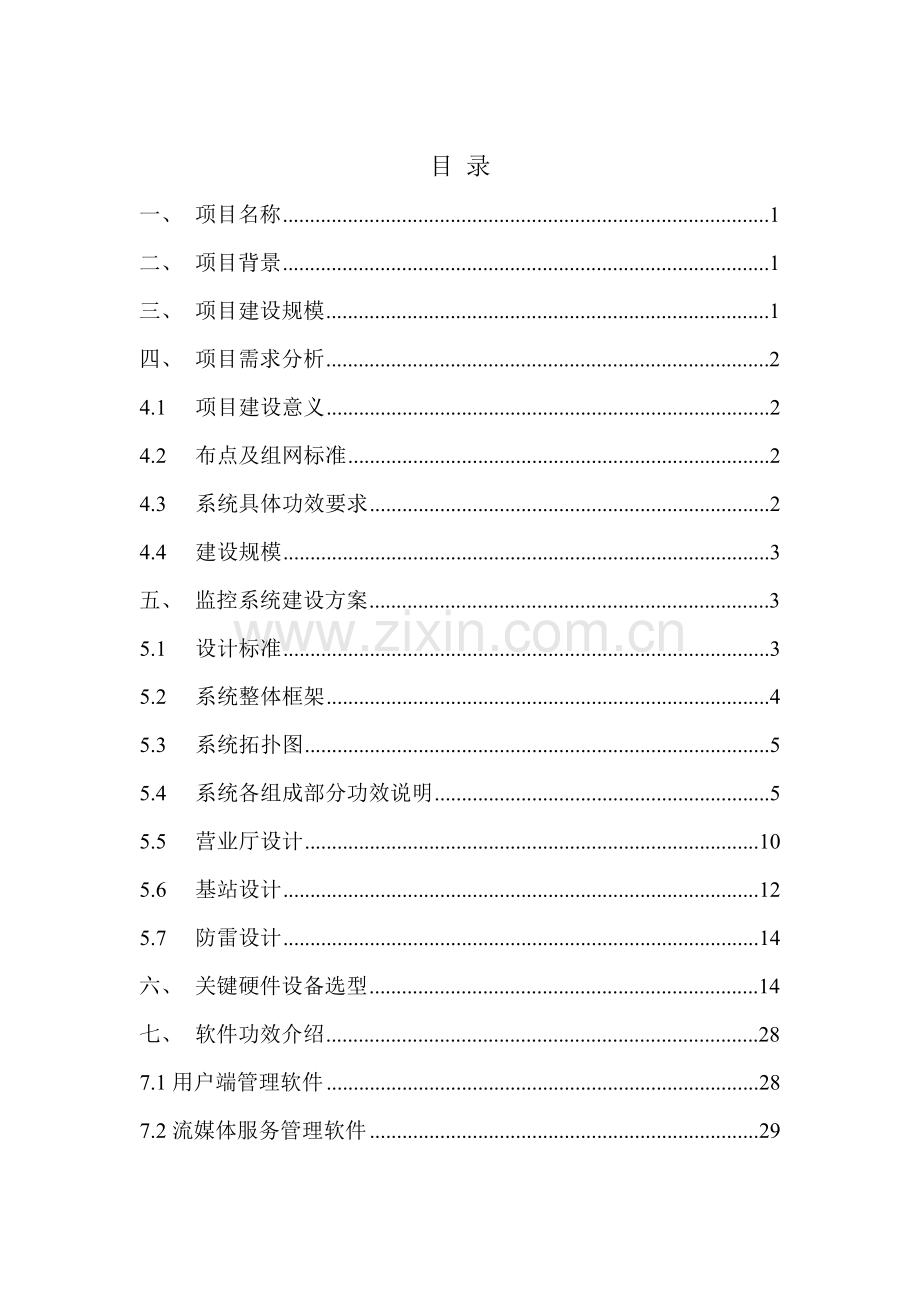

三明移动视频图像监控系统扩容工程（视频图像监控工程三期）项目建议书建设单位：中国移动通信集团福建三明分企业5月目 录一、项目名称1二、项目背景1三、项目建设规模1四、项目需求分析24.1项目建设意义24.2布点及组网标准24.3系统具体功效要求24.4建设规模3五、监控系统建设方案35.1设计标准35.2系统整体框架45.3系统拓扑图55.4系统各组成部分功效说明55.5营业厅设计105.6基站设计125.7防雷设计14六、关键硬件设备选型14七、软件功效介绍287.1用户端管理软件287.2流媒体服务管理软件29八、投资估算30九、项目进度计划表31一、 项目名称三明移动视频图像监控系统扩容工程二、 项目背景福建省移动通信有限责任企业三明分企业（简称：三明分企业）作为福建省三明市最大移动网运行商，负担着三明市区及周围县市、乡镇大量移动话音、短信、数据等增值服务。为了愈加好地服务于广大用户，提升营业厅服务质量，加强营业厅服务监管，确保营业厅等要害部位安全环境得到有效监控，在办公大楼及营业场所，建设视频监控系统。该系统不仅能够在当地和远端同时反应营业场所、办公场所及关键物资仓库安全、运行情况，还能够和营业厅防火、防盗等报警探测器联动，确保营业场所、办公场所盗、防抢，防火等公共安全；而且同当地110联网。整个营业厅全程服务过程能够在当地进行录像、录音和实时监控，而且经过全区联网、设置不一样权限，管理人员能够在远程进行实时监控。中国移动福建三明分企业于11月在三明城区、永安、大田、将乐等17个主营业厅投资建设了图像监控系统（一期）；于5月再建5个主营业厅、1个仓库投资建设了图像监控系统（二期）。一期主营业厅内部安装2-4台监控摄像机，配置1套可储存30天数字硬盘录像机，用来保留日常监控图像数据;市级监控中心配置1台管里理主机,实现数据库、权限管理、图像管理等集中管理平台功效;县级企业经过局域网对辖区营业厅图像监管浏览。项目启用至今，大大提升了营业厅安全性，提升了科学管理和内部服务水平，取得了很好经济效益和社会效益。伴随三明移动通信业务不停扩展，用户人流量加大，部分主营业厅门面扩大，大部分主营业厅业务柜台已扩展，并增加了二十四小时服务自助终端，图像监控系统（一期）视频监控摄像机数量及监控录像容量，已经无法满足各关键要害部位监控需求，造成部分关键区域存在严重监控盲区。同时，以来，新增了沙县金鼎城等新建营业厅，关键乡镇营业厅还没有建设适应社会治安形势视频监控系统。所以，为了保障三明移动通信各关键要害部位生产经营安全，深入提升营业厅等要害场所安全保卫防范技术能力，提议建设中国移动福建三明分企业营业厅图像监控工程（三期）项目（详见项目建设规模）。三、 项目建设规模该系统采取监控中心系统（市企业）、分控中心系统（县企业）、站端系统（营业场所）三级组网模式。三期图像监控系统规模以下：一、对图像监控系统一期12个营业厅网点及6个办公楼，进行升级扩容改造。二、新增三明三元新建营业厅、沙县府东路营业厅、邮政综合楼三四层、三明传输机房及崇桂营业厅4个营业厅网点视频安防监控系统建设。三、经过设备利旧，在全区12个关键乡镇营业厅各安装一套图像监控系统。三期工程需投资1273501元。计划在5个月内全方面完成本工程。四、 项目需求分析4.1项目建设意义建设视频监控系统目标：1、提升营业厅服务质量，经过对现场业务过统计实施监督营业人员服务质量。2、处理安全问题，做到营业场所、办公场所防盗、报抢等，同时处理烟火等环境监控问题。3、提升办公效率，实现自动化、企业扁平化管理，目标是要做到反应快速、管理不失真。4.2布点及组网标准依据建设目标要求，视频监控系统除了在营业厅安装外，还考虑在办公场所、机房、关键物质仓库等地点安装。对于布点，总标准是“逐步到位、先易后难”，即首先考虑传输能到位且业务量大营业厅及关键场所。每个点设备配置依据点使用性质、关键性区分配置。4.3系统具体功效要求1、图像、声音监控功效：实现系统图像布储、控制及调用，经过数字监控录像、网络传输、流媒体广播等技术实现显示器(监视器)多画面、单画面图像分组切换、万能切换、分区切换，从而实现灵活远程控制功效。2、报警功效：由前端报警设备、信号联动设备、中心主控设备等三大部分组成。关键功效有发出警笛声，同时经过报警联动系统开启灯光，向硬盘录像机发出报警信号，经过硬盘录像机远程实时存放、监视。采取短信等方法按告警不一样等级(3个等级)通知值班人员、营业场所责任人、安全责任人等，报警在要求时间内未确定应自动升级、升级后警报应能自动通知更高一级领导。同时电话网联动110。3、控制中心：关键完成对图像监控系统、报警系统监控和授权操作，实现对系统管理。4.4建设规模4.4.1一期升级改造部分伴随几年来在通讯、网络、数据市场发展、营业厅用户人流量加大，（一期）图像监控系统建设12个营业厅网点、部分主营业厅已增加业务柜台，VIP用户室、自助终端、二十四小时自助营业区，原有图像监控系统（一期）存在摄像机数量，对部分关键部位监控盲区等不足。三期项目工程对一期存在关键部位监控不足网点进行增补,同时增加对营业厅CK报警主机远程管理、语音喊话等功效。相关设计标准在设计方案中叙述。4.4.2关键乡镇营业厅部分伴随几年来在通讯、网络、数据市场发展、乡镇营业厅数量急剧增加，监控设备没有立即跟上，造成部分关键乡镇营业厅存在监控盲区等现象。三期项目工程利用一期升级改造部分更换下来设备对监控不足网点进行增补,同时增加对乡镇营业厅CK报警主机远程管理、语音喊话等功效。相关设计标准在设计方案中叙述。五、 监控系统建设方案5.1设计标准在设计整个系统时，我们本着技术优异、架构合理、产品主流、低成本、低维护、作为出发点。1.技术优异性：整个系统软硬件设备选型及配置均符合目前最新技术标准，关键视频数字化，压缩，解压，传输，均采取在中国外工程建设中被广泛采取产品，并含有相关部门资格认证主流设备。在满足功效前提下，系统设计在目前含有优异性，而且在以后一段时间内含有一定优异性。2.架构合理含有可扩展性：采取优异成熟技术架构各个子系统，使其能安全平稳运行，有效地消除各系统可能产生瓶颈并经过适宜设备来确保各子系统含有良好扩展性。稳定性和安全性是我们最关心问题，只有稳定可靠系统才能确保各设备正常运行。只有良好数据共享，实时故障修复，实时备份等才能形成完整管理体系。采取优异合理技术来架构系统，使整个系统安全平稳运行，并含有未来良好扩展条件。3.产品主流：在设备选型时，关键依据用户实际情况结合现在中国市场上拥有率关键各类产品中选择含有最优性能价格比和扩充能力产品。4.低成本、低维护：所采取产品应该是简单，易操作，易维护。系统易操作和易维护是确保非计算机专业人员使用好本系统条件。5.集中管理：前端现场设备，各分系统集中于中心统一控制，实施对全部远端设备控制、设置，以确保系统高效、有序、可靠发挥其管理职能。5.2系统整体框架三明移动通信企业图像监控系统分为视频图像监控、报警信息管理等部分。三明移动通信企业图像监控系统分3层体系结构，第一层是三明市移动企业监控（总控）中心；第二层县、区分控中心； 第三层站端营业厅、办公场所、关键物资仓库等。5.3系统拓扑图5.4系统各组成部分功效说明5.4.1监控（总控）中心 管理中心构建网络管理主机目标正是在于：对全网内全部前端设备进行统一监控（运行状态）和管理，确保前端设备稳定运行，同时杜绝内部人员对前端设备参数恶意修改造成系统运行混乱，表现管理中心监管职能。本监控中心是整个系统灵魂和关键，负责全网安全管理（用户及其权限设置和维护，操作权限认证）、前端设备管理、报警信息管理及操作日志、报警日志和系统日志统计并提供查询，具体由以下几台管理主机或服务器来实现：一、管理中心服务器二、报警管理主机三、流媒体服务器四、中心存放服务器监控中心各部分连接示意图：5.4.1.1管理中心服务器管理中心服务器是一个基于数据库建立后台程序，它负责对全网内用户端权限进行认证和管理，负责全部控制指令信息流和报警信息流转发和统计（生成日志）。具体功效以下：一、用户和监控信息设置和维护：统一建立系统内全部用户，并设置权限，采取灵活菜单级设置方法；采取树型数据结构方法统一建立系统内监控信息，监控信息包含监控点、DVR/DVS、上级/下级机构所属关系；二、操作权限认证：用数据库来管理全网内全部用户端软件，实现灵活、强大权限控制功效，统一管理机制保障了安全性，避免敏感画面泄露。全部用户端在请求访问目标画面或进行远程控制（如云台等）时，全部控制指令请求先发给代理服务器，经代理服务器认证该用户端含有对应权限后再将指令转交给前端设备（DVR/DVS），前端设备方响应指令要求向有权限用户端发送指定画面或实施对应控制指令。三、对报警信号进行集中管理和分发处理：接收到报警信号以后，确定该报警信息属何种类型报警、报警等级是什么、有哪些用户端需要（或有权限）接收这些告警信息，再将告警信息发送给指定用户端，同时统计在报警日志中。四、巡检和校时：定时对前端DVR/DVS进行巡检，当系统设备有故障，产生报警信息；能够统一对系统内全部DVR/DVS进行时间校正。五、系统日志统计：统计整个网络及前端设备工作状态，包含硬盘工作状态、摄像机工作状态等，尤其是犯错统计和故障提醒。六、报警日志统计：前端报警信号集中管理、处理及和处理相关部分要素统计。七、操作日志统计：任何对前端参数设置操作进行统计。5.5.1.2流媒体服务器在现实多媒体网络应用中，网络带宽资源对于系统计划和设计无疑是一个强约束条件，宁德移动监控项目标应用特点是分布式网点前端设备向各级中心汇总视频、报警数据，而且响应各级用户端现场视频连接请求（带宽贪婪性需求），同时，线路还需要满足业务网络带宽确保。能够想象带宽有限而连接需求带宽并不明确（可能为零也可能很大，视连接到现场用户端数量而言），怎样避免访问高峰期带宽阻塞问题就是流媒体服务器任务：实现转发和处理多用户端访问前端DVRDVS带来网络带宽阻塞问题。流媒体服务器管理软件关键功效请参见软件功效介绍章节。能够依据网络情况分级设置多个流媒体服务器，流媒体服务器多级设置可提升响应访问效率，系统中应在各县区级中心分别设置多台，市中心也需设置。5.4.1.3主控管理主机远程操作和控制功效交给主控管理主机来完成，其特点和功效以下：一、远程浏览界面友好操作简单，经过管理中心服务器认证后，能自动以树形结构将浏览前端设备和摄像头编排列出来，能够依据职能或业务进行分组，同时结合手工自由点播，能够很直观、方便查看权限许可实时或非实时画面。二、报警信息接收和处理当权限许可范围前端设备发生告警时，报警信息经报警主机和管理中心服务器转发，能够正确将报警信息传送到本机，同时含有语音、图像（画面弹出）提醒，并在本机生成报警日志，报警提醒可依据设备一直发生作用，终止条件是操作人员人工进行干预。三、语音喊话和广播能和自己权限许可前端设备之间进行单向实时语音喊话，同时含有对前端设备分组进行语音广播，这么就为保卫部门管理提供了又一条方便路径。四、远程操作对指定远端DVRDVS进行远程操作，如参数设置、通道参数设置、串口参数配置及报警参数设置，同时能够远程控制云台、镜头。五、含有高安全性全部操作只有在管理中心服务器授权下，才能进行操作。5.4.2分控中心5.5.2.1用户端管理主机设置分控目标关键是由分散监控中心拥有一个或多个自己监视和控制平台，其操作权限设置和认证和控制对象均由管理中心来授权和指定。关键功效和主控管理主机相同。分控管理主机另一个用途是供相关领导及管理人员进行远程浏览。5.4.3站端依据前文叙述，站端设备关键完成视音频采集、压缩及网络传输，提供现场CK报警主机报警联动及全部报警信息上传，远程网络布、辙防、远程清除报警；同时提供透明通道，支持云镜控制和视频信号在线检测等一系列功效。站端配置各类报警探测器、门磁、CK报警主机、CK报警主机联动模块和数字硬盘录像机（DVRDVS）。现场选择硬盘录像机DVRDVS具报警输入、输出接口，接入来自各类报警探测器信号，同时利用在上传音视频等多媒体信息UTP网络端口和网络传输通道传输报警信息。站端报警采取多级循环方法。当布防被触动时，在现场开启灯光，录像机开始定位、跟踪、录像，同时发出语音通知，通知入侵者“撤销布防”。如入侵人员在要求时间内（20秒）经过身份认证撤销了布防，告警信息就不往上传；不然在控制中心产生告警信息，现场开启警笛威慑，控制中心同时短信自动通知各相关人员，并电话网和110联动。告警图像实时上传主控中心服务器保留。前端连接示意图： 5.5营业厅设计5.5.1防盗报警联网系统建设一、营业厅安装防盗报警系统，并和当地公安局报警中心联网和连接到二十四小时值班监控中心。二、防盗报警系统设计应基于对现场实际勘察，依据环境条件、防范对象、等原因进行设计。系统设计应符合相关风险等级和防护等级标准要求，设备选型应符合相关国家标准、行业标准和相关管理要求要求。(一)优异性和交换性防盗报警系统设计在技术上应有适度超前性和交换性，为系统增容或改装留有余地。(二)正确性防盗报警系统应能正确立即地探测入侵行为、发出报警信号；对入侵报警信号、防拆报警信号、故障信号起源应有清楚和显著指示。防盗报警系统不许可有漏报警。(三)完整性应对入侵设防区域全部路径采取防范方法，对入侵路径上可能存在实体防护微弱步骤应有加强防范方法。所防护目标5m范围内应无盲区。(四)纵深防护性防盗报警系统设计应采取纵深防护体制，应依据被保护对象所处风险等级和防护等级，对整个防范区域实施分区域、分层次设防。一个完整防区，应包含周界、监视区、防护区和禁区四种不一样类型防区，对它们应采取不一样防护方法。防护区内应设置控制中心，必需时还可设置一个或多个分控中心。控制中心宜设在禁区内，最少应设在防护区内。(五)联动兼容性防盗报警系统应能和视频监控系统系统等联动.当和其它系统联合设计时，应进行系统集成设计，各系统之间应相互兼容又能独立工作。三、 防盗报警系统设备安装、线缆敷设等应符合相关国家标准、行业标准及相关管理要求要求。(一)全部营业厅出入口全部安装双鉴探测器进行监控。(二)卷闸门、玻璃窗等安装红外幕帘或门磁窗磁。(三)仓库、后台保险柜安装双鉴探测器进行监控。(四)每一张操作前台底下安装一个紧急按钮，安装在营业员手或脚比较轻易接触到地方。(五)后台必需安装一个紧急按钮。四、防盗报警系统电源装置，应符合GBT15408要求。系统应有备用电源，其容量最少应能确保系统正常工作时间大于8h，如条件许可可接入服务厅UPS系统。5.5.2图像监控系统建设一、营业厅前端视频监控设备安装监控要求：大门口及门口外围，手机销售柜台，大用户室，前台，后台金库或大型保险柜，仓库，自助区等位置。服务厅监控设备配置要求：(一)服务厅大门口：配置宽动态高清楚度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、双鉴探测器1个、高亮白光场灯（100-200W）1个，用来监控服务厅进出人员情况。(二)手机销售柜台：配置高清楚度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个，用来监控手机销售情况。(三)大用户室：配置高清楚度彩色摄像机1台（不低于520线）、拾音器1个，用来监控大用户室人员活动情况。(四)前台：配置高清楚度彩色摄像机（不低于520线）、自动光圈镜头（3.5-8mm）、拾音器、以上监控设备每两个席位安装1个。监控范围不得超出两个席位用户和前台人员现场业务办理区域，并能够监控到双方交易过程。(五)后台金库或大型保险柜：配置高清楚度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、双鉴探测器1个、高亮白光射灯（100-200W）1个，用来监控金库或大型保险柜及现金交接情况。(六)仓库：配置高清楚度彩色摄像机（不低于520线）、自动光圈镜头（3.5-8mm）、三鉴探测器等，以营业厅实际情况而定，用来监控仓库进出人员情况。(七)门口外围：配置宽动态高清楚度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个、用来监控营业厅门口外围情况。(八)自助区：配置高清楚度彩色摄像机1台（不低于520线）、自动光圈镜头（3.5-8mm）1个，用来监控业务自助区情况。二、远程喊话在营业厅大厅安装语音音箱，实现远程监控中心对营业厅喊话功效三、联网方法三明分企业营业厅监控系统三期工程联网网络采取移动自建传输组建监控专网。集中监控中心和网点采取2M传输网络设备或光纤连接，实现对各网点实时监控同时将监控中心图像信号接入到OA办公网络或安全视频监控平台。四、 网络架构系统采取三级架构，包含网点前端监控单元、移动专线传输网络、远程集中监控管理中心（市企业集中监控中心）、访问用户端。整个联网视频集中监控系统由各网点子系统、传输网络、网络设备及联网集中监控中心组成。监控中心由切换控制部分、报警接收部分、用户端（电脑监控软件）等组成。5.6防雷设计 (1) 防雷设计：户外设备应关键考虑防雷方法，尤其是摄像机应加装视频、数据及电源防雷设备，并对系统进行接地保护，从而确保系统安全运行。立杆底部要有良好防雷接地线，地线母线应采取铜质线，接地线不得形成封闭回路，不得和强电电网零线短接或混接，接地电阻4欧姆；(2) 取电说明：本方案将前端摄像机及其它前端设备电源设计成就近取电方法。取电后经过变压器或开关电源对就地取电源稳压和滤波，以确保前端设备输入电源稳定性；(3) 补光设计：因为部分监控点晚上灯光较暗或根本没有灯光，所以不可能取得基础图像效果，只有经过加装补光系统才能实现对现场监控，补光系统通常采取冷光源。对于此次项目，可依据监控现场实际需要选择高速球机或是枪机，实现图像采集；对于有夜间监控需要点应考虑摄像机支持彩转黑或含有红外功效；选择稳定性好、可靠性高嵌入式编码器，实现图像编码六、 关键硬件设备选型嵌入式硬盘录像机嵌入式视频服务器是结合IT领域各项最新技术，如视音频/解压缩、TCP/IP网络等，为安防领域而设计一款优异数字监控产品。它含有数字硬盘录像机（DVR）及视音频服务器（DVS）特征，可联网组成一个强大安全监控网。物理结构l 控制主板控制主板是整个产品关键，嵌入式CPU为摩托罗拉860，嵌入式操作系统采取VxWorks，含有MPU内存保护单元，确保系统软件运行稳定，多种系统驱动软件支持硬盘读写、网络传输、文件回放、报警输入/输出、RS-232接口、RS-485接口等基础功效。l H.264硬件压缩板完成对视频信号和音频信号同时实时压缩。不一样应用需要不一样视频和音频路数，从而选择不一样路数压缩板。现在有两路、四路和八路视音频压缩板。l 实时视音频切换板含有切换矩阵功效，可将压缩板上任何一路视音频信号切换至控制主板，供压缩后进行远程网络传输，而不影响当地全实时统计。l 流协议和WEB支持模块流协议确保网络传输愈加稳定、愈加流畅，能够实现变码率、变帧率。WEB功效确保用户使用IE浏览器经过INTERNET实时监看视频图像和监听声音。产品功效DVR/DVS嵌入式硬盘录像机含有以下功效：1、基础功效（1）采取嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码是固化在FLASH中，系统愈加稳定可靠；（2）采取H.264硬件压缩技术，压缩比高，且处理很灵活；（3）多级用户权限管理，确保系统安全；（4）支持一个RS-485接口，能够控制云台；（5）支持一个RS-232C接口，支持MODEM连接；（6）支持16个开关量输入和4个开关量输出，支持当地报警和网络报警联动；（7）前面板按键操作，全汉字下拉式菜单管理，使用很方便；（8）采取19英寸标准机箱，安装方便。2、压缩处理功效：（1）支持多路视频信号，每路皆可实时每秒25帧CIF分辨率PAL制式；（2）独立硬件压缩，视频压缩采取H.264压缩技术，不仅支持支持变码率，而且支持变帧率，在设定视频图像质量同时，也可限定视频图像压缩码流；（3）能够支持多路音频信号，每路音频信号实时压缩，音频压缩标准采取Ogg Vorbis，压缩码率为8Kbps；（4）视频和音频信号压缩后生成复合H.264码流，也可设置不用音频；（5）支持定时录像、手动录像、动态侦测录像、报警录像四种录像模式；（6）支持多个分辨率，从FULL D1（704*576）到QCIF（176*144）；（7）支持视频画面实时预览和视频信号切换；（8）支持硬盘文件回放；（9）支持多区域移动检测；（10）支持OSD，日期和时间位置、灰度能够设置，日期和时间自动增加；（11）支持透明LOGO或非透明LOGO，LOGO位置能够在视频图像中任何位置，尤其适合于集中监控或部分图像需要遮挡应用；（12）支持水印（WATER-MASK）技术。3、网络功效：（1）支持一个10M/100M兼容以太网端口；（2）支持一个RS-232C串口，能够支持MODEM拨入和拨出；（3）支持TCP/IP协议，能够经过应用软件或浏览器设置参数、实时浏览视频和音频信号、查看硬盘录像机状态，能够经过网络报警，能够经过网络存放压缩码流；（4）经过网络控制云台旋转和控制摄像头相关参数，如光圈大小、焦距远近等；（5）含有码流抑制功效，能正确控制传输图像对网络带宽占用；（6）能够经过网络独立浏览任何一路或多路视频信号及音频信号；（7）能够经过网络实现远程升级；（8）RS-232C串口和RS-485接口皆支持网络透明通道连接，PC管理主机能够经过网络硬盘录像机透明通道控制串行设备；（9）支持网络电话，管理主机和网络硬盘录像机之间能够通IP电话；（10）含有WEB SERVER功效，能够经过浏览器访问。技术参数视频压缩标准H.264实时监视图像分辨率PAL：704*576VGA输出：720*576回放分辨率352*288视频输入1-16路（PAL制式自动识别）BNC（电平：1.0Vp-p，阻抗：75）视频输出2路（PAL）BNC（电平：1.0Vp-p，阻抗：75）视频帧率PAL：1/1625帧/秒码流类型可选择单一视频流或复合流视频压缩输出位率可调音频输入1-16路BNC（线性电平，阻抗：600）音频输出1路，BNC（线性电平，阻抗：600）音频压缩标准G.722音频压缩输出码率16Kbps语音对讲输入1路，BNC（线性电平，阻抗：600）通讯接口1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口报警输入16路报警输出4路硬盘IDE接口4个，可内置8个IDE硬盘带宽128K信躁比50Db电源180-265VAC，47-63 HZ功耗70W（不含硬盘）工作温度-10-50工作湿度10-90尺寸19英寸标准机箱（9.5cm*45cm*45cm）重量8.5Kg（不含硬盘）高清宽动态彩色摄像机概述SCC-B2315P高清宽动态彩色摄像机采取了1/3英寸 Super-HAD P/S CCD，水平分辩率达成彩色540线，黑白570线；宽动态范围是一般摄像机160倍，可消除图像中物体光暗度反差过大现象，使图像更清楚和均衡； DNR数字降噪功效有效地消除了视频和CCD上噪点；另外日夜双菜单功效能够依据白天和黑夜不一样光线环境，正确地设定多个参数，适应性极强；产 还含有RS-485远程控制功效。产品特点 1/3英寸Super-HAD P/S CCD 水平分辩率: 彩色540线，黑白570线 最低照度： 彩色0.12Lux，黑白0.012Lux RS-485功效 24区域隐私遮挡 背光赔偿 宽动态范围:160倍 日/夜双菜单设置 数字降噪 低速快门控制 自动白平衡 动态CCD缺点赔偿技术参数规格/型号SCC-2307P扫描系统PAL：625行，每秒25帧摄像元件1/3英寸Super-HAD P/S CCD有效像素752(H)582(V)扫描方法2：1隔行扫描扫描频率水平15,625Hz(INT)/15,625Hz(L/L)垂直50Hz(INT)/50Hz(L/L)水平分辨率彩色540线, 黑白570线视频输出VBS 1.0Vp-p(75 欧,复合视频)信噪比（S/N）大于52dB(AGC OFF)宽动态范围160倍最低照度彩色0.12 Lux(F1.2),0.0005 Lux(感光度x256)黑白0.012 Lux(F1.2),0.00005Lux(感光度x256)镜头架（Lens Mount）CS/C(带镜头垫圈)镜头控制DC/Video菜单控制摄像机识别号关/开(20字符, 位置设定)光圈宽动态/自动光圈/手动光圈快门关：自动（x2-x256）；关：1/120-1/100，000秒自动增益关/低/高移动很快、快、标准、慢、很慢白平衡自动跟踪1/自动跟踪2/自动控制/手动日间/夜间日间/夜间/自动/外黑白同时内同时/电源同时(V相位控制)隐私遮挡开/关RS-485协议、波特率、地址专用功效语言、同时、数字放大、视频设置、数字降噪、防闪烁、系统信息工作温度-10+50工作湿度90%RH以内电源AC24V/DC12V, 50Hz功率3.5W重量约410g尺寸（宽高深）MM6655130.5高清彩色摄像机 概述SCC-131BP彩色摄像机采取1/3英寸Interline Transfer Super HAD CCD 和数字信号处理技术(DSP)，能提供优质图像和良好性能；水平分辨率达520线；最低照度0.3LUX；内置RS-232通讯协议（选择性硬件）； 含有强大抗电磁干扰能力。该摄像机经济实惠，因其极高性价比已经广泛应用室内等场所。产品特点 数字信号处理(DSP)提供愈加好画面质量和更优异功效 内置RS232C通讯协议(选择性硬件) 1/3英寸IT Super HAD CCD 水平分辨率:520线 50分贝优质信噪比(S/N) 可适应多个光照条件背光赔偿 抗电场或磁场干扰 最低照度0.3Lux【F1.2】 两种可选白平衡控制方法：自动追踪白平衡/手动(R/B增益控制) 可采取CS及C型口镜头 两种自动光圈镜头(DC驱动型和Video驱动型) 电源外同时/内同时 内设防接地回路绝缘变压器技术参数规格/型号SCC-131BP扫描系统PAL：625行，每秒25帧摄像元件1/3英寸Interline Transfer Super HAD CCD有效像素752(H)582(V)同时系统内同时或电源同时扫描方法隔行扫描水平分辨率520线视频输出复合视频信号 1.0Vp-p(75欧姆/BNC)信噪比（S/N）大于50dB(AGC OFF)最低照度0.3Lux(F1.2)Y校正（伽玛）0.45镜头架（Lens Mount）CS/C兼容输入/输出插座视频输出视频输出AI接口4-针DIN德国家标准准组织(侧面)电源2-针终端头(后面)功效控制开关（后面板）L/L同时方法选择ELC电子自动快门(开：适适用于DC和视频自动光圈镜头，关：适适用于手动光圈镜头)FL闪烁消除AWB自动白平衡工作温度-10+50工作湿度90%RH以内电源指示灯发光二极管(后面)电源AC24V,50Hz/DC12V功率3W重量约450g尺寸（宽高深）MM6552133匀速球型一体机匀速球型一体机(型号:KC07PP-27) 品牌:K&C功效特征： DSP数字信号处理。 采取1/4Sony Exview HAD CCD，含有高清楚，高灵敏度性能。 彩色/黑白自动转换，带红外感应功效。 高变倍镜头，光学27倍变焦、10倍电子放大，总变倍270倍。 含有帧累积技术，最低照度到0.01Lux。 屏幕菜单显示，方便调整各项状态参数。 RS232接口灵活实现远程控制。 含有自动聚焦、自动白平衡、自动光圈功效。 宽动态功效，更适适用于光线复杂环境监控。 含有动态检测功效。技术参数摄像元件1/4Exview HAD CCD信号系统PAL（高分辨率）水平清楚度彩色：480线，黑白：570线同时系统内/外同时（V-Lock），自动检测最低照度0.3 Lux0.01 Lux信噪比48dB白平衡增益自动；特殊；室内；室外；手动；健控电子快门1/501/10,1000秒防闪烁关/开（1/120秒 快门设置）背光赔偿开/自动/关曝光模式自动自动对焦手动（点动变倍）/自动画面效果正面/负面/镜像宽动态开/自动/关镜头270倍（光学27倍变焦，10倍电子放大） f：3.6mm98mm F1.5F3.8视频输出 1路BNC，1.0Vp-p，75；1路S端子预置位64个旋转角度水平0356 ，垂直090旋转限位水平、垂直可调旋转速度水平15 /秒，垂直10/秒恒温装置545自动温控作用球罩颜色茶色/透明工作温度室外型：-25- +60工作湿度95电源AC24V，10W外型尺寸472mmX239mm红外一体化摄像机红外摄像机采取科安信KA4820红外摄像机。技术参数: 型号： KA4820图像传感器： 1/3SONY Super HAD CCD有效像素： PAL：500H582V信号系统： PAL 水平清楚度： 480线 最低照度： 0 Lux（红外灯开启） 信噪比： 大于48dB Y 特征： 0.45快门速度： 1/50（1/60）-1/100000s视频输出： 1.0Vp-p75 电源功耗： DC12V,120mA(红外灯开启时，最大电流300 mA)内置镜头： 6mm/F1.5外壳;： 铝合金（黑色或银白色）红外线波长： 850nm 红外灯照射距离： 25m 红外灯自动开关： 夜晚/白天 开/关室外三技术红外探测器产品特点 可靠防水，防宠物型室外探测器，专为保护户外环境而设计 。 可选探测方法：经过设置可选择探测器工作于多等级/防宠物方法下，这么可许可探测器工作于不一样工作环境下 。 可选择灵敏度（高、中、低） 。 可选择脉冲技术（测试或2）：在步测或极佳环境下，脉冲技术可选择为测试状态 。 白天或晚上模式：可依据周围环境亮度调整日/夜模式开关 。 C型继电器输出 。 接线方便：有2个进线孔，安装方便，并有防水海绵，确保密闭性 。 适用场所：保护围墙。技术参数探测方法被动红外保护区域24mX2m视区多等级12防宠物4安装多等级2.5米/秒防宠物1.2-1.5米/秒反应速度0.3-1.0米/秒灵敏度三档LED指示灯报警时点亮动作时间21秒，（延时时间）报警输出NC，NO，28VDC/0.2A max 防拆开关开盖时打开脉冲计数2（205秒） 或 测试日/夜模式调整约10-100,000Lux上电时间大约60秒电源10.8-13.2VDC电流25mA安装位置墙装（室内/室外）工作温度-20- +50 环境湿度95% max重量190g IP等级IP54双鉴探测器产品特点 能抵御较大动物引发误报 内置微处理器，对输入红外和微波信号进行分析和处理 采取K波段微波技术，得到了愈加好捕捉性能和防误报性能 灵敏度均匀一致光学系统，处理被探测主体近大远小误差 真实温度赔偿 自适应微波系统，避免因风扇等动作引发误报技术参数探测范围11m X11m电源要求25mA /12VDC，7.5-16 VDC灵敏度探测视区内2-4步微波频率24.125GHz防拆开关50mA，24VDC报警继电器A型继电器，500mA/30VDC工作温度-1055抗辐射干扰30V/m，10MHz 1000MHz抗白光干扰6500Lux外型尺寸11.9cm长 X 7.1cm宽 X 4.2cm高认证UL，ULC，IC，FCC，CE 可用支架SMB-10，SMB-10C红外对射探测器 最远射程：21米/40米（户外） 射束特征：脉冲红外线 切断周期：50500毫秒 输入电压：1030VDC 使用电流：35mA 警报周期：2秒（1） 警报输出：C型继电器，28VDC，最高0.2A 防拆开关：常闭；外壳打开时开路 防雷击： 超出14kV 工作温度：-25+55 校对角度：垂直5,水平90 尺寸：1676766.5mm 重量：0.69kg镜头镜头采取日本“精工”AVENIR系列，型号：SSV0358GNB。1、产品特点：自动光圈、手动调焦、手动变倍镜头
