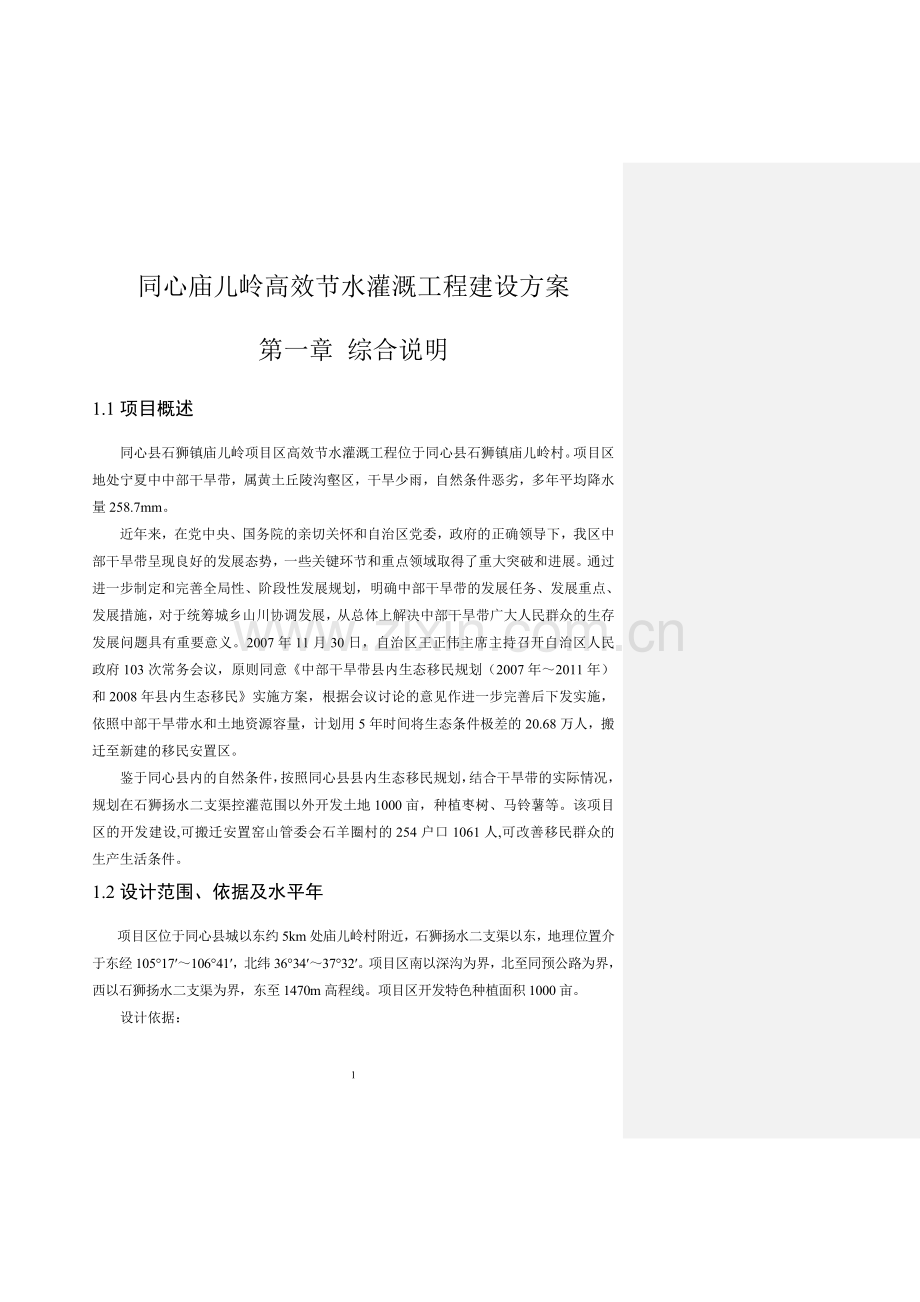

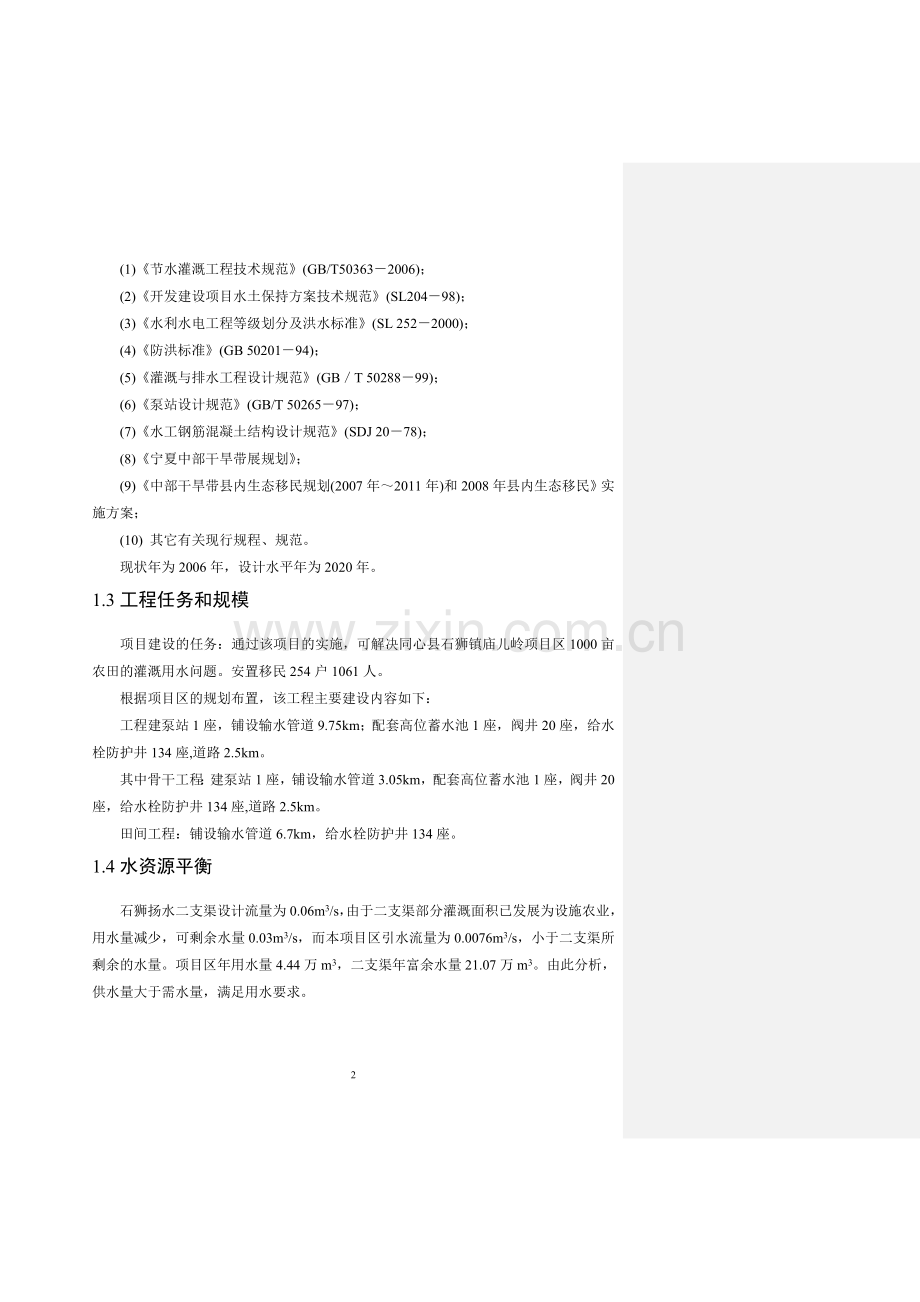

同心庙儿岭高效节水灌溉工程建设方案第一章 综合说明1.1项目概述同心县石狮镇庙儿岭项目区高效节水灌溉工程位于同心县石狮镇庙儿岭村。项目区地处宁夏中中部干旱带，属黄土丘陵沟壑区，干旱少雨，自然条件恶劣，多年平均降水量258.7mm。近年来，在党中央、国务院的亲切关怀和自治区党委，政府的正确领导下，我区中部干旱带呈现良好的发展态势，一些关键环节和重点领域取得了重大突破和进展。通过进一步制定和完善全局性、阶段性发展规划，明确中部干旱带的发展任务、发展重点、发展措施，对于统筹城乡山川协调发展，从总体上解决中部干旱带广大人民群众的生存发展问题具有重要意义。2007年11月30日，自治区王正伟主席主持召开自治区人民政府103次常务会议，原则同意中部干旱带县内生态移民规划（2007年2011年）和2008年县内生态移民实施方案，根据会议讨论的意见作进一步完善后下发实施，依照中部干旱带水和土地资源容量，计划用5年时间将生态条件极差的20.68万人，搬迁至新建的移民安置区。鉴于同心县内的自然条件，按照同心县县内生态移民规划，结合干旱带的实际情况，规划在石狮扬水二支渠控灌范围以外开发土地1000亩，种植枣树、马铃薯等。该项目区的开发建设,可搬迁安置窑山管委会石羊圈村的254户口1061人,可改善移民群众的生产生活条件。1.2设计范围、依据及水平年项目区位于同心县城以东约5km处庙儿岭村附近，石狮扬水二支渠以东，地理位置介于东经1051710641，北纬36343732。项目区南以深沟为界，北至同预公路为界，西以石狮扬水二支渠为界，东至1470m高程线。项目区开发特色种植面积1000亩。设计依据：(1)节水灌溉工程技术规范(GB/T503632006)；(2)开发建设项目水土保持方案技术规范(SL20498)；(3)水利水电工程等级划分及洪水标准(SL 2522000)；(4)防洪标准(GB 5020194)；(5)灌溉与排水工程设计规范(GBT 5028899)；(6)泵站设计规范(GB/T 5026597)；(7)水工钢筋混凝土结构设计规范(SDJ 2078)；(8)宁夏中部干旱带展规划；(9)中部干旱带县内生态移民规划(2007年2011年)和2008年县内生态移民实施方案；(10) 其它有关现行规程、规范。现状年为2006年，设计水平年为2020年。1.3工程任务和规模项目建设的任务：通过该项目的实施，可解决同心县石狮镇庙儿岭项目区1000亩农田的灌溉用水问题。安置移民254户1061人。根据项目区的规划布置，该工程主要建设内容如下：工程建泵站1座，铺设输水管道9.75km；配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。其中骨干工程：建泵站1座，铺设输水管道3.05km，配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。田间工程：铺设输水管道6.7km，给水栓防护井134座。1.4水资源平衡石狮扬水二支渠设计流量为0.06m3/s，由于二支渠部分灌溉面积已发展为设施农业，用水量减少，可剩余水量0.03m3/s，而本项目区引水流量为0.0076m3/s，小于二支渠所剩余的水量。项目区年用水量4.44万m3，二支渠年富余水量21.07万m3。由此分析，供水量大于需水量，满足用水要求。1.5工程布置及建筑物规划项目区开发土地灌溉面积1000亩，工程以石狮扬水二支渠为水源，通过泵站扬水300m3高位蓄水池管道输水给水栓管灌的运行方式，进行马铃薯间作枣树的种植。规划自石狮扬水二支渠桩号1+955处开口引水，至泵站前池，通过泵站扬水至高位蓄水池，自高位蓄水池自压向整个供水系统供水。泵站布置在二支渠东侧，泵站安装1台机组，设计引水流量0.0076m3/s。该工程铺设扬水管道长0.8km；输水干管1条，长2.25km；支管道垂直输水干管布置，支管间距100m，项目区共布置支管32条，总长6.7km。出水管垂直于支管道布置，采用出地竖管安装给水栓（出水口），给水栓布设间距50m，项目区共布置给水栓134个，单个给水栓控制面积7.46亩。配备50m长移动软管254条，总长12.7km。1.6工程管理为加强同心县石狮镇庙儿岭项目区高效节水补灌工程的管理，保证工程建设的顺利实施，成立项目建设单位，同心县水利局作为项目法人，为项目实施单位。在项目建设阶段，对项目建设全面负责，担负前期准备、申报、建设项目安排、配套资金筹集以及项目实施组织，资金管理，工程验收，资产核定，交付等全过程管理。根据同心县石狮镇庙儿岭项目高效节水补灌工程的实际情况，并结合目前预海水利管理所的管理现状，工程建成后不需新增设专门的管理机构对工程进行管护。建议由预海水利管理所全面负责该项目的管理和维护。1.7施工组织设计1.7.1施工条件该地区多年平均降雨量258.7mm，且年内分布不均，多集中在79月份三个月，这三个月的降水量占全年降水量61.8%。地下水位较深，一般地下水埋深多在15mm以下。年平均气温8.7，年气温大于10的天有167天，年太阳辐射量149千卡/cm2，无霜期140170天，年均大风天22天，最多45天，平均风速3.1m/s，最大风速15.5m/s。蒸发强烈，年平均蒸发量为2334.5mm，是年平均降水量的9.3倍。土壤冻结一般在十月中旬，翌年四月上旬解冻，最大冻层土深度1.3m。项目区北依同预公路，并与乡村道路纵横交错，交通运输方便。生活用水和砼工程及其他施工项目用水可直接在固海扩灌六干渠拉运。项目区周边村庄实现村村通电，施工期用电就近到庙儿岭支线10KV高压线路或农电网接用，即可满足施工用电，可就近接农村电网临时施工线路用电。1.7.2 砼施工（1）渠道建筑物砼工程施工严格执行水电部水工砼施工规范（SDJ207-82）和水工砼试验规程（SD105-82）中的有关规定。（2）水泥标号应与砼设计强度相适应，不应低于425号，均采用普通硅酸盐水泥。（3）砼浇筑均要求采用机械振捣。对于钢筋砼结构，砼保护层厚度应严格按设计要求控制，不得随意加大或减小。（4）钢筋砼结构用的钢筋均为热轧钢筋，其性能必须符合国家标准（GB1499-79）的要求。1.7.3砌石工程建筑物砌石工程（包括浆砌石和干砌石）施工参考水利部水闸施工规范（SL27-91）第8章的有关规定。1.7.4施工进度本工程计划2008年开工，2008年完工。1.8投资概算及资金筹措本项目工程投资概算按水利部水总2002116号文设计概（估）算编制办法、费用及计算标准进行编制，并结合工程建设的实际情况调整。材料及设备价格执行2008年第二季度的市场综合价，总投资101.52万元，其中工程部分投资94.52万元（骨干工程投资51.94万元，田间配套工程投资42.57万元）。其中建筑工程投资60.75万元，机电设备及金属结构投资15.10万元，临时工程投资1.52万元，独立费用为10.14万元，基本预备费用7.0万元，水保及环保工程费用为2.63万元，征地折迁补偿费用为4.38万元。投资全部申请国家投资。1.9经济评价1.9.1国民经济评价经济效益费用比为1.03，大于1；经济净现值为13.73万元，大于零；经济效益内部收益率12.70%，大于12%。通过计算国民经济评价指标，工程的各项指标均符合水利建设项目经济评价规范(SL72-94)要求，说明该项目在经济上是合理可行的。1.10水价测算经计算成本水价为1.25元/m3。52第二章 灌区基本情况2.1 自然概况同心县石狮镇庙儿岭高效节水补灌工程项目区位于同心县城以东约5km处庙儿岭村附近，石狮扬水二支渠以东，地理位置介于东经1051710641，北纬36343732。项目区南以深沟为界，北至同预公路为界，西以石狮扬水二支渠为界，东至1470m高程线。项目区地貌特征由北向南逐渐倾斜，地势平坦开阔，海拔高程在14571470m之间。土壤受地貌、生物、气候及人为活动的影响，类型复杂，主要以灰钙土为主，土壤有机含量高，可适宜各种作物生长。2.2 社会经济情况项目区涉及同心县石狮镇庙儿岭村的1个自然村，有13户，54人，2007年大家畜存栏56头，羊只76万只，人均纯收入1540元。2.3 水文、气象项目区属典型的大陆性气候，其特点是：风多沙大、干旱少雨、日照充足、蒸发强烈、冬寒长、夏热短，并常伴有干旱、冰雹、霜降及沙暴等自然灾害，按农业分区为中温干旱带。该地区多年平均降雨量258.7mm，且年内分布不均，多集中在79月份三个月，这三个月的降水量占全年降水量61.8%。地下水位较深，一般地下水埋深多在15mm以下。年平均气温8.7，年气温大于10的天有167天，年太阳辐射量149千卡/cm2，无霜期140170天，年均大风天22天，最多45天，平均风速3.1m/s，最大风速15.5m/s。蒸发强烈，年平均蒸发量为2334.5mm，是年平均降水量的9.3倍。由于干旱少雨，蒸发强烈，因此，没有灌溉就没有稳定的农业。2.4 水文及工程地质项目区地处同心县东北部黄土丘陵边缘地带，同预公路南侧，地形呈缓坡状，东高西低，相对高差为30m。区域地层经探坑揭露，岩性自上而下依次为：壤土（Q3）分布在地表，层厚0.50m2.30m；粉砂（Q3）层面埋深在0.50m2.30m；壤土（Q3）层面埋深在3.20m4.00m；壤土（Q2）层面埋深在7.50m8.70m。主要建筑材料：砂子：在同心县吴家河湾拉运，储量丰富，质量满足工程要求。石子：在同心县石炭沟拉运，储量丰富，质量满足工程要求。块石：在同心县石炭沟拉运，储量丰富，质量满足工程要求。2.5水资源利用现状石狮扬水二支渠设计流量为0.06m3/s，由于二支渠部分灌溉面积已发展为设施农业，用水量减少，可剩余水量0.03m3/s，年节余水量21.07万m3。2.6土地资源利用现状项目区总面积1400亩，可开发面积1200亩，种植作物以小麦、糜谷为主。2.7水利设施现状(1)项目区已建石狮扬水二支渠2.1km，为U型断面，设计流量0.06m3/s；(2)同心窑山人饮工程供水管道从项目区附近通过；2.8存在的问题项目区水资源奇缺，水利发展滞后，群众生产生活水平低。第三章 工程任务及规模3.1工程建设的必要性同心县位于宁夏南部山区干旱地带，属吴忠市所管辖，是一个以农牧业为主的半农半牧大县，也是少数民族聚居地区之一。同心县辖12个乡(镇)、188个行政村、732个自然村，总人口33.99万人，其中农业人口24.63万人，占总人口的72.46%。全县土地面积4486.17km2，其中耕地面积1273.53km2。由于县域内自然条件差，生态环境恶劣，水资源短缺，用水效率不高，水利基础设施薄弱，经济发展滞后，群众生产生活水平低下，饮水也十分困难，是国家重点扶贫对象，被列为国家级贫困县。严重的水资源匮乏，是造成当地生态环境恶化，自然灾害频繁，区域经济落后，人民群众生活贫困的主要原因，也是制约全县经济社会发展的重要因素之一。根据自治区第十次党代会和宁夏中部干旱工作会议精神，移民工作由以往的县外移民转为县内移，将居住在偏僻大山深处的农户搬迁出大山，集中建设移民新村，使农户置换生活空间，集中解决项目区生产生活用水问题，提高农户生产生活质量，逐步改善贫困生产、生活条件，缓解生态压力，使群众的生产生活水平逐步向“生产发展，生活宽裕，乡风文明，村容整洁，管理民主”的新农村建设基本要求迈进，全面推进县域经济快速增长，大力改善海原生态环境恶化现象，有力的促进自然、社会、经济和谐发展。(1)建设生态移民工程是保护黄河中上游地区生态环境的需要由于移民区群众大多居住在缺水县地形地貌复杂的山峁沟壑区，过度垦殖、毁林破坏天然草场，造成水土流失严重，生态恶化程度加剧，对山区农户实施生态移民搬迁，可有效缓解黄河中上游生态环境和水土保持保护压力。(2)建设生态移民工程是有效改善生产生活条件的唯一出路由于移民区群众文化落后，生活水平低，经济贫困，传统的“雨养”农业占主导地位，农民群众抵御自然灾害的能力十分脆弱，生态环境难以得到有效的恢复。因此生态移民是解决群众生产生活困难，保护和治理生态环境的有效途径。(3)建设生态移民工程是抵御干旱加剧的必然选择连年的干旱给移民区群众生产生活带来极大的困难，加之道路交通不便，自然灾害频繁，人畜饮水困难，群众脱贫难度大，农民生产生活水平急剧下降，为此，实施同心石狮镇庙儿岭项目移民安置是转变脱贫方式，抗旱避灾，增加农民收入，改善当地群众生产生活条件，提高群众生活水平最有效的办法。3.2工程建设指导思想及目标根据宁夏中部干旱带工作会议精神，坚持“以人为本”的科学发展观，按照全面建设小康社会，建设主义新农村，构建和谐社会的总要求，大力发展优势特色农业、设施农业和旱作节水高效农业，以改善项目区群众生产生活条件为目标，增加农民收入，使中部干旱带群众早日摆脱贫困，走上稳定可持续的发展之路。 通过项目区的开发，发展特色种植1000亩。安置移民254户1061人。3.3工程规模工程建泵站1座，铺设输水管道9.75km；配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。其中骨干工程：建泵站1座，铺设输水管道3.05km，配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。田间工程：铺设输水管道6.7km，给水栓防护井134座。第四章 水资源平衡分析4.1 灌溉水利用系数对于农业灌溉供水由泵站、输水管道或蓄水池直接供水。以石狮扬水二支为水源，故灌溉设计保证率与其保持一致，采用75%。依据节水灌溉技术规划（SL20798）规定，管道输水渠系利用系数按照0.95考虑，调蓄池考虑蒸发、渗漏损失以及漏损耗按5%考虑，利用水系数按0.95考虑，则输水过程中水利用系数为0.950.95=0.9，本设计取0.90。4.2作物种植结构根据农业生产的土壤、气候、土地、地貌等自然条件，结合农业生产的基本特点，项目区以发展物色农业为主,种植枣树、马铃薯。本次规划项目区发展特色种植面积1000亩。4.3 灌溉制度4.3.1 灌水方式与灌水技术项目区灌水技术实行节水型灌溉技术，以管道输水结合给水栓配套软管进行灌溉。4.3.2 灌水定额与灌水次数项目区年降水量不足300mm，其中2/3集中在69月，因此7月份以前以春季保苗补水灌溉为主，7月份以后主要利用天然降雨。作物灌水时间及灌水次数主要根据当地区的气候特点，结合作物生长对水的敏感性确定，在作物需水的敏感期灌关键水，项目区枣薯间作1000亩,每亩枣树为4555株，马铃薯每亩为13001500株，每年灌溉5次，每次灌水8m3，灌溉定额为40m3。4.3.3 灌水周期根据当地实际情况及周边地区的补灌经验，最终确定枣薯间作灌水次数5次,具体补灌时间、灌水定额及灌溉定额见作物灌溉制度表。作 物 灌 溉 制 度 表枣薯间作灌水时间灌水天数灌水定额（月日）（d）（m3）4.14.151684.205.51685.55.201685.206.51686.56.20168合计80404.4 灌溉需水量确定根据作物灌溉制度，项目区特色农业1000亩，年净用水量为4.0万m3,毛用水量4.44万m3。4.5 可利用水量分析庙儿岭项目区高效节水补灌工程选择石狮扬水二支渠为水源，石狮扬水二支渠设计流量为0.06m3/s，由于二支渠部分灌溉面积已发展为设施农业，用水量减少，可剩余水量0.03m3/s，年富余水量21.07万m3。4.6 水量平衡分析庙儿岭项目区高效节水补灌工程选择石狮扬水二支渠为水源，石狮扬水二支渠设计流量为0.06m3/s，由于二支渠部分灌溉面积已发展为设施农业，用水量减少，可剩余水量0.03m3/s，而本项目区引水流量为0.0076m3/s，小于二支渠所剩余的水量。项目区年用水量4.44万m3，二支渠年富余水量21.07万m3。由此分析，供水量大于需水量，满足用水要求。第五章 工程布置及建筑物5.1 设计标准及依据5.1.1 工程等级及标准项目区开发灌溉面积1000亩，泵站设计流量0.0076m3/s。根据水利水电工程等级划分及洪水标准灌溉与排水工程设计规范规定，泵站、调蓄水池工程等别为为V等，工程规模小（2）型，建筑物级别为5级，管道及管道建筑物级别为5级。5.1.2 防洪标准泵站工程、调蓄水池工程建筑物防洪标准为10年一遇设计，20年一遇校核，输水管道及管道建筑物防洪标准为10年一遇设计。5.1.3 设计依据(1)节水灌溉工程技术规范(GB/T503632006)；(2)开发建设项目水土保持方案技术规范(SL20498)；(3)水利水电工程等级划分及洪水标准(SL 2522000)；(4)防洪标准(GB 5020194)；(5)灌溉与排水工程设计规范(GBT 5028899)；(6)泵站设计规范(GB/T 5026597)；(7)水工钢筋混凝土结构设计规范(SDJ 2078)；(8)宁夏中部干旱带展规划；(9)中部干旱带县内生态移民规划(2007年2011年)和2008年县内生态移民实施方案；(10) 其它有关现行规程、规范。5.2 工程总体布置规划项目区开发土地灌溉面积1000亩，工程以石狮扬水二支渠为水源，通过泵站扬水300m3高位蓄水池管道输水给水栓管灌的运行方式，进行马铃薯间作枣树的种植。规划自石狮扬水二支渠桩号1+955处开口引水，至泵站前池，通过泵站扬水至高位蓄水池，自高位蓄水池自压向整个供水系统供水。泵站布置在二支渠东侧，泵站安装1台机组，设计引水流量0.0076m3/s。该工程铺设扬水管道长0.8km；输水干管1条，长2.25km；支管道垂直输水干管布置，支管间距100m，项目区共布置支管32条，总长6.7km。出水管垂直于支管道布置，采用出地竖管安装给水栓（出水口），给水栓布设间距50m，项目区共布置给水栓134个，单个给水栓控制面积7.46亩。配备50m长移动软管254条，总长12.7km。5.3 工程设计5.3.1 泵站工程5.3.1.1 泵站布置本项目新建泵站1座，布置在石狮扬水二支渠桩号1+955处，控制1470.0m以下。5.3.1.2 泵站流量项目区种植枣薯间作1000亩，每年灌溉5次，每次灌溉8m3。每次灌溉16天，灌溉定额为40m3，泵站每天工作时间按22h计，根据灌溉制度分析，项目区最大灌水率为0.063m3/s/万亩，确定项目区的引水流量为0.0063m3/s，扩大系数取20%30%，这里取20%，确定最大引水流量0.0076m3/s。5.3.1.3 泵站扬程及机组选型泵站自石狮扬水二支渠引水至进水前池，进水前池设计水位1455.77m，出水高程1486.40m，由此计算净扬程H净=30.63 m，管道总水头损失6.22m，则总扬程36.85m，设计流量0.0076m3/s(27.27m3/h)，根据流量及扬程，选择水泵为125TSWA型多级离心泵1台，额定流量28m3/h，扬程42m，转速1450r/min，效率60%，必须汽蚀余量3.0m,配套电机功率11Kw。5.3.1.4 泵站建筑物5.3.1.4.1泵房及管理房泵站布设在石狮扬水二期工程二支渠左拜桩号1+955处，自二支渠引水至泵站前池，引水渠长30m。该处石狮二支渠渠底高程为1455.43m，设计水位为1455.66m，渠顶高程为1455.93m。规划泵房及管理房平行于二支渠布置，共2间，平面尺寸6.976.37m，面积44.4m2。泵房布置1台机组。5.3.1.4.2 进水口及引水渠泵站自石狮扬水二支渠桩号1+955处取水，二支渠设计流量为0.06m3/s，渠道断面为U型断面，渠深0.50m，设计水深0.25m，渠底高程1455.43m，设计水位1455.66m。在二支渠引水口处设置进水闸和节制闸各1座，闸门孔口尺寸均为0.50.5m（长宽），单孔，闸室长1.0m。闸底高程1455. 43m，闸前水位1455.66m。闸门采用整体式框架钢闸门，闸门尺寸500500mm。引水渠长20m，断面同二支渠断面，比降1/500。5.3.1.4.3进水前池泵站进水前池的设计水位1455.77m，池底高程1454.07m，池顶高程1456.57m，池深2.5m，设计水深1.7m，安全超高0.8m。根据机组的布置和水泵的进水条件，设计进水前池为圆形，半径1.8m，设计工况下的前池容积17.3m3，设计流量0.0076m3/s时，取秒换水系数为60；则进水前池容积为0.46m3，满足要求。进水前池为圆形C20钢筋砼结构，筒壁厚250mm，底板厚500mm，池底铺设厚100mm的C10砼垫层，垫层以下铺3：7灰土厚300mm。在池顶筒壁中部设1.0m高的钢制栏墙。5.3.1.4.4 吸水管及出水管道吸水管直径和进水嗽叭管直径分别按1.4m/s和1.1m/s控制流速计算，出水管管道直径按1.4m/s控制流速计算，管径计算公式采用D=1.13。经计算，吸水管直径D吸=200mm，喇叭管进口直径为D喇=300mm，出水管直径D出=200mm。进、出水管道均采用DN200m钢管，壁厚6mm。5.3.1.4.5 扬水管道压力管道为泵站高位蓄水池管段，长800m。管道管径确定管径按下式计算：式中：D管道内径，m；Q流量，m3/s；V经济流速。经计算，压力管道110UPVC管，公称压力0.6MPa。管道水头损失计算管道水头损失按下式计算：式中： 沿程水头损失，m； L管长，m； Q流量，m3/s； D管道内径，m。5.3.1.4.6泵站安装高程确定卧式离心泵的安装高程是指水泵中心轴高程，按下式计算：H允吸 =-(NPSH)r-h吸式中： 大气压修正值，取8.72m； P汽 汽压修正值，0.24；(NPSH)r 水泵允许汽蚀余量，3.0m； h吸进出水管水头损失(m)，0.8m； 进水池的水位高程，为1455.30m。经计算， H允吸=4.68m，理论安装高程1457.18m，根据实际地面高程，确定水泵安装高程为1455.54m。5.3.1.4.7泵站辅助设备 (1)伸缩节在出水管上设DN200SSJ伸缩节1个，公称压力1.0MPa。(2)出水阀门在出水管上设D341X-10(DN200mm)型手动蝶阀1个。(3)真空泵泵站设水环式真空泵1台，型号为SZB-4型，功率1.5kW，其容量按离心泵单泵抽气，充水时间不宜超过5min确定。(4)采暖与通风泵房采用自然通风方式，冬季停水后水泵不运行，故不设冬季取暖电气设备。(5)起重设备根据水泵和电机重量，采用三脚架和倒链起吊设备，操纵方式为地面操纵，供泵房内设备安装及检修使用。(6)钢管防腐钢管内壁防腐：刷防锈漆两道。钢管外壁防腐：彻底除绣后，底漆刷一层3301A不饱和聚脂树脂，再辅以玻璃纤维丝布，再刷一层3301A不饱和聚脂树脂。要求最终防腐层厚度不小于23mm；要求防腐保护层表面无纤维饱满、表面平整，色泽均匀。正常使用寿命不低于十年。5.3.1.4.8电气设计金家井供电线路从泵站附近平行同预公路经过，本次设计泵站用电自该线路接起，架设高压线60m，接至泵站变压器。泵站电机功率为11KW，选用30KVA电力变压器1台。根据水泵性能参数，配置电控柜1面。5.3.2 管道工程5.3.2.1 管网布设5.3.2.1.1 布置原则由于该项目区为扬黄节水灌溉区，力求“小投入，大效益”充分发挥工程作用。管网布置遵循“短管线，少穿跨建筑物，少占地，便于施工，利于管理”的原则进行，经实地踏勘供水管网为树状布置。5.3.2.1.2 管网布设输水管道包括输水干管、支管道等。输水干管自高位蓄水池向南布设，总长2.25km。支管垂直于主管道呈东西向布置，间距100m，项目区共布置支管道32条，长6.7km。5.3.2.2 流量确定根据作物灌溉制度，特色农业每天灌溉12h，续灌方式，确定输水干管流量为0.0129m3/s.。5.3.2.3 管道水力计算(1)管径确定管径按下式计算：式中：D管道内径, m；Q流量，m3/s；V经济流速，m/s。经计算：输水干管采用75125UPVC管，公称压力均为0.6MPa；输水支管采用50UPVC管，公称压力均为0.6MPa。(2)管道水力计算管道水头损失按下式计算：式中：hf管道沿程水头损失（m）；Q流量，（m3/s）；d 管道内径，mm；L管道长度，m。依上述公式计算管道水力计算见下表：管道水力计算及管村材统计表名称桩号流量（m3/s）选用管径（mm）管长（m）壁厚（mm）水头损失（m）累计水损（m）自由水头（m）地面高程（m）水压标高（m）公称压力(mpa)扬水管道0+000-0+8000.00761108002.96.226.225.55 1486.001491.55 0.6 主管道0+000-0+5500.01291255503.15.845.8414.54 1465.62 1480.16 0.60+550-0+7500.0117 1252003.11.787.6114.02 1464.37 1478.39 0.60+750-0+9500.0107 1252003.11.529.1314.01 1462.86 1476.87 0.60+950-1+1500.0092 1252003.11.1710.3014.18 1461.52 1475.70 0.61+150-1+3500.0082 1252003.10.9611.2612.76 1461.98 1474.74 0.61+350-1+5500.0068 1102002.91.2712.5311.79 1461.68 1473.47 0.61+550-1+7500.0056 1102002.90.8913.429.35 1463.23 1472.58 0.61+750-1+8500.0044 901002.80.8214.247.83 1463.93 1471.76 0.61+850-2+0500.0031 752002.32.0716.318.72 1460.97 1469.69 0.62+050-2+2500.0023 752002.31.2417.5611.03 1457.41 1468.44 0.6支管道0+000-0+3000.0005 503002.00.938.5410.4 1467.06 1477.46 0.8506400 0.8出水竖管50268 0.8移动软管3212700 合计22718 5.3.2.3 管沟设计 管道敷设为地埋式，取当地最大冻土层深度1.3m，以此确定管沟开挖深度。供水管道管沟开挖深度均为1.6m，底宽0.8m。管道安装后进行土方回填，恢复原始地貌。5.3.2.4 管道建筑物（1）出水竖管出水竖管垂直于支管道布置，给水栓(出水口)的间距为50m，即在支管道上每50m处设一个给水栓，给水栓出水管为50UPVC管，出露地面高度0.3m。出水竖管共134条，总长268m。（2）给水栓防护井在支管道上每50m处设50给水栓1个，项目区共设给水栓134个。配备50给水栓开关134个、50公接头134个。在每个给水栓位置处分别设给水栓防护井1座，采用内径0.6m，长1.0m的钢筋砼管，埋入地面深度0.5m，出露地面高度0.5m，钢筋砼管内现浇100mm厚C15砼稳定层，以固定出水竖管。井盖采用C20钢筋砼盖板，直径740mm，盖板厚60mm。项目区共布置给水栓防护井134座。（3）放水管放水管是指在每个给水栓上引出的出水移动软管。管道采用32PVC软管,配备50m长的软管254条，共12.7km。（4）闸阀井在输水干管上共设闸阀井20座，阀井内安装相应管径的闸阀。5.3.3 调蓄水池根据项目区种植作物的灌溉用水量，设计高位蓄水池1座。 根据项目区种植作物的灌溉用水量，在距泵站以北800m同预公路东侧建高位蓄水池1座，供水方式为集中供水。高位蓄水池容积按泵站夜间10h引水量进行计算，泵站引水流量0.0076m3/s，10h可蓄水274m3，由此确定高位蓄水池容积为300m3。高位蓄水池结构形式为梯形断面，池底、池顶均为矩形，池底尺寸为12m8m(长宽)，池顶尺寸为22m18m(长宽)，设计水深2.0m，超高0.5m，池深2.5m，为半挖半填式，池底高程1484.40m。堤顶宽度4.0m，内边坡为1：2.0，外边坡为1：2.0。蓄水池内坡均采用防渗复合土工布与砾砂石相结合的护坡方式，防渗层由下而上做法为：复合土工布(二布一膜，PE膜厚0.3mm，200g/m2土工布)，厚200mm铺土，厚200mm砂砾石层。蓄水池的池底防渗层依下而上做法为：复合土工布(二布一膜，PE膜厚0.3mm，200g/m2土工布)，铺土厚400mm。在出水口处设滤水池1座，结构形式为梯形断面，池底1.01.0m（长宽），池顶44m，池深1.0m。滤水池开挖边坡1：1.5，自池底依次铺设复合土工膜厚0.3mm，铺土厚300mm，D100200mm粒径卵石层厚600mm，孔径2030mm镀锌网一层，D30mm粒径小卵石层厚280mm。蓄水池蓄水运行时须在蓄水池四周设防护围栏，每10m设砼柱一个，柱高1.5m(埋深0.5m)，中间用8#铅丝连接，间距200mm。并在围栏旁侧设严禁游泳警示牌。5.3.4 道路工程在扬水管道和输水干管一侧设交通道路，路一端与干渠主干道相接，中部与田间路相贯通。设计道路宽7.0m，铺砂宽5.0m，沿路线推土整平，铺砂厚15cm，为天然级配混合料，砂砾最大粒径不超过3cm。本次规划道路共2.5km，其中扬水管道道路0.8km，输水干管道路1.7km。5.3.5主要工程量工程建泵站1座，铺设输水管道9.75km；配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。其中骨干工程：建泵站1座，铺设输水管道3.05km，配套高位蓄水池1座，阀井20座，给水栓防护井134座,道路2.5km。田间工程：铺设输水管道6.7km，给水栓防护井134座。该工程共动用土方2.33万m3，其中挖方1.24万m3，填方1.09万m3；浆砌石27.8m3；砼38.07m3；钢筋4.23。第六章 县内生态移民工程6.1县内生态移民工程建设的必要性与紧迫性生态移民是党和国家在新时期探索实施的一项重要扶贫举措。近几年，自治区党政主要领导就生态移民工程多次作过指示。2004年春节前夕，自治区党委书记陈建国同志在我县窑山管委会慰问时明确指示：“要把移民搬迁工作作为解决窑山地区困难群众发展问题的根本措施，加大力度，加快工作进度，让老百姓尽快过上好日子”；在第三次固原会议上，王正伟主席指出：“对生态恶劣、一方水土不能养活一方人的地方，要有计划、有组织实施县内移民搬迁”。特别是今年9月9日，陈建国书记、王正伟代主席来我县视察，在听取同心县2007年生态移民工作汇报和今后实施生态移民总体规划后，明确指示：“同心县委、政府要对实施生态移民工程进行认真分析，尽快拿出意见上报自治区党委、政府研究”。按照陈书记的重要指示，县委、政府在认真调研、广泛论证的基础上，提出了在同心通过大力实施生态移民，将生活在不适宜人类生存地区的贫困人口实施搬迁，达到消除贫困和改善生态的双重目标。同心县有13.3万人生活在干旱地区，如果不从根本上改变贫困落后的现状，外出打工的贫困农民势必会越来越多，造成当地劳动力逐年减少，并随着时间的推移，人口老龄化问题将日益凸显，民间财富自我积累的能力逐年减弱，贫困面进一步加大，为下一步实施生态移民带来了很多困难。因此，只有通过尽快实施生态移民工程，才能从根本上改变当地群众的生产生活条件。同时，通过人口相对集中，有效整合教育、卫生、计划生育、文化、交通、通讯、基层政权建设等公共服务资源，减少资金投入，降低管理成本，杜绝管理漏洞，防止乡村两级干部贪占、截留、挪用各类扶贫资金，进一步提高服务效率，促进政治、经济、文化、社会健康发展，为构建和谐社会奠定坚实基础。6.2县内生态移民工程规划实施情况根据自治区人民政府批准的宁夏中部干旱带县内移民规划和同心县发改局编制的宁夏中部干旱带同心县生态移民规划（20072011），同心县规划了16个生态移民项目区，移民规模为31326户13.33万人，涉及8个乡镇112个行政村338个自然村。其中：整建制乡搬迁窑山、田老庄、张家塬（不包括汪家塬村）、马高庄（不含赵家树、邱渠、乔家湾3个村）、预旺的山区（不含南关、南垣、沙土坡、北关、土峰及预旺镇区）等5乡镇83个行政村22745户96392人；整行政村搬迁王团、河西、韦州3镇29个行政村8581户36329人。按照“移中部、扩两翼”的思路，规划建设包括韦州下马关预旺、河西菊花台、石狮庙儿岭、沙沿、庙儿岭、王团大沟沿、韦州阎圈、固海西干渠扬水、红寺堡五干渠罗山东坡等16个移民安置区，县内建设高效节水补灌工程8处，开发面积31.38万亩，移民99674人；县内建设小扬黄工程5处，开发开节水畦灌面积3.86万亩，移民24037人；县外建工程两处，开发面
