安全监控系统管理新规制度.doc

云南省×××煤矿

瓦斯监测监控系统
管 理 办 法

1月

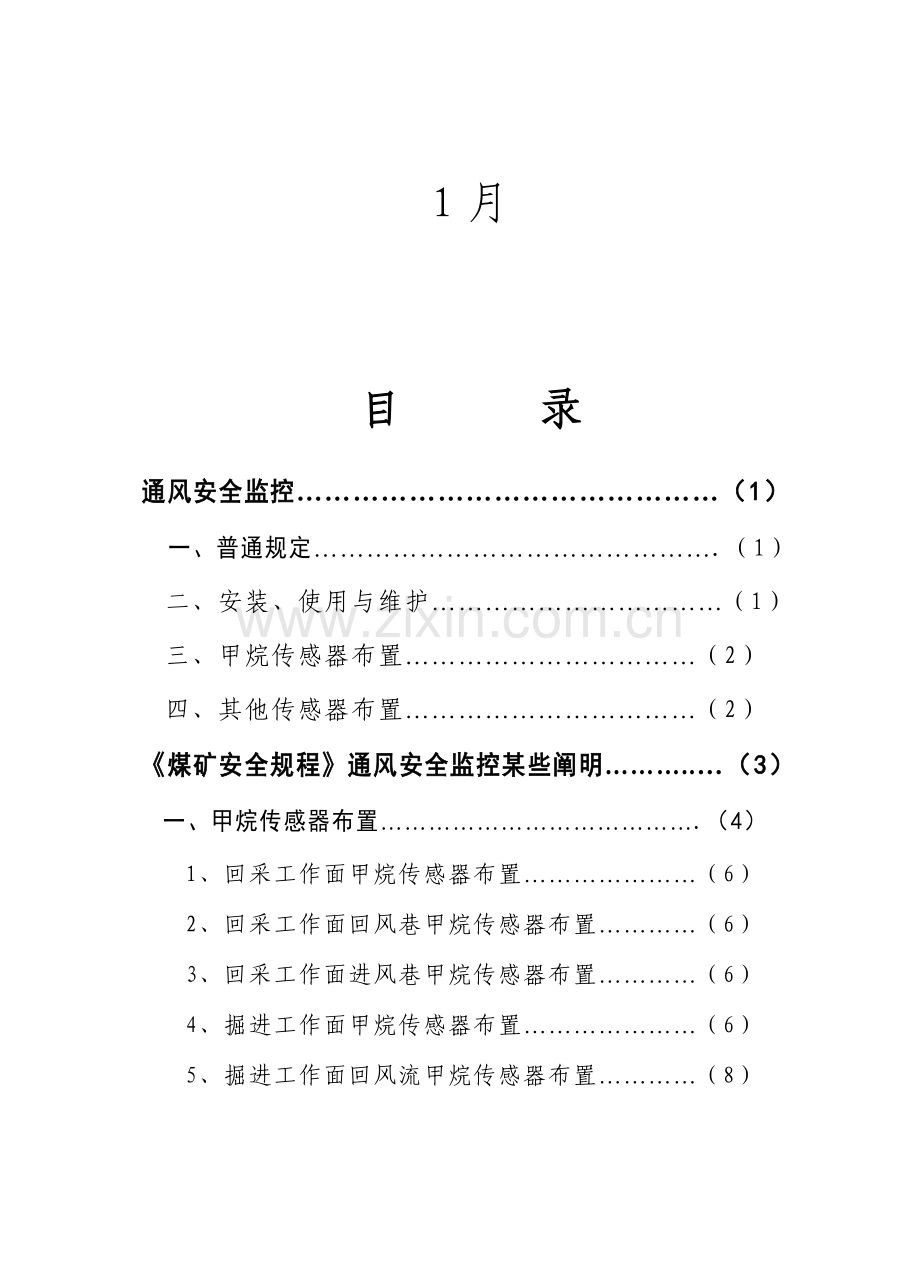

目　　　录
通风安全监控………………………………………（1）
一、普通规定……………………………………….（1）
二、安装、使用与维护……………………………（1）
三、甲烷传感器布置……………………………（2）
四、其他传感器布置……………………………（2）
《煤矿安全规程》通风安全监控某些阐明………..…（3）
一、甲烷传感器布置………………………………….（4）
1、回采工作面甲烷传感器布置…………………（6）
2、回采工作面回风巷甲烷传感器布置…………（6）
3、回采工作面进风巷甲烷传感器布置…………（6）
4、掘进工作面甲烷传感器布置…………………（6）
5、掘进工作面回风流甲烷传感器布置…………（8）
6、串联掘进通风被串工作面进风巷甲烷传感器布置……………………………………………（9）
7、机电硐室甲烷传感器布置……………………（9）
二、其他传感器布置……………….………………..（10）
监测中心机房管理制度……………………………..（10）
监测主机、各类传感器、通信电缆管理制度……（10）
一、井下监控分站管理…………………………………(11)
二、各类传感器管理………………………………(11)
1、瓦斯传感器管理………………………….(12)
2、风门传感器管理………………………….(12)
3、风速传感器管理………………………….(13)
三、通信电缆管理………..…………………….(14)

云南省××××煤矿为实现安全、顺利生产，保障全体职工生命安全。于5月份安装了KJ65瓦斯监测监控系统。为保证本监测监控系统正常运营，特制定本管理办法（试行）。各部门、人员必要严格遵循执行。
通风安全监控
一、 普通规定
第1条 　公司（矿）通风管理部门负责安全监控工作。并建立安全监控理机构。安全管理机构负责安全监控设备安装、调试和维护工作。安全监控管理机构应配备一定数量具备安全监控和通风专业知识工程技术人员和安全监测人员。安全监测人员必要通过专业培训，经关于部门考核合格并持证上岗。
第2条 公司（矿）应建立安全仪表计量检定站，负责各种安全监控设备大修、性能检查、计量检定、校准气样配备等工作。
第3条 编制采区设计、采掘作业规程和安全技术办法时，必要对安全监控设备种类、数量和位置，动力开关安设地点、信号电缆和电源电缆敷设，控制区域等明确规定，并绘制布置图，报公司（矿）技术主管审批。
第3条 煤矿安全监控设备之间必要使用专用阻燃电缆连接，禁止与调度电话和动力电缆等复用。
防爆型煤矿安全监控设备之间输入输出信号必要采用本质安全型信号。
　　安全监控设备必要具备故障闭锁功能：当与闭锁控制关于设备未投入正常运营时，必要切断该设备所监控区域所有非本质安全型电气设备电源并闭锁；当与闭锁控制关于设备工作正常并稳定运营后，自动解锁。
矿井监控系统必要具备甲烷断电仪和甲烷－风－电闭锁所有功能；当主机或系统电缆发生故障时，系统必要保证甲烷断电仪和甲烷－风－电闭锁所有功能；当电网停电后，系统必要保证继续持续正常工作不不大于2小时；系统必要具备防雷保护；系统必要具备断电状态和馈电状态监测、报警、显示、存储和打印报表功能；中心站主机不少于2台，1台工作，1台备用。
二、 安装、使用和维护
第4条 　安装断电控制系统时，使用单位和机电部门必要依照断电范畴规定，提供断电条件，并接通井下电源及控制线，在连接时必要有安全监测人员在场监护。安全监控设备供电电源必要取至被控制开关电源侧，禁止接在被控制开关负荷侧。
与安全监控设备关联电气设备，电源线及控制线在拆除或改线时，必要与安全监控管理部门共同解决。检修与安全监控设备关联电气设备，需要安全监控设备停止运营时，须经矿调度室批准，并制定安全办法后方可进行。
第5条 　安全监控设备必要定期进行调试、校正，每月至少一次。甲烷传感器、便携式甲烷检测报警仪等采用载体催化元件甲烷检测设备，各每隔7天必要使用校准气样和空气样按产品使用阐明书规定调校一次。每隔7天必要对甲烷超限断电功能进行测试。
　　安全监控设备发生故障时，必要及时解决，有故障期间必要有安全安全办法。
第6条 　安全监测员必要24小时值班，每班检查安全监控设备及电缆与否正常，使用便携式甲烷检测报警仪或便式光学检测仪校对甲烷传感器，并将记录和检查成果报监测值班员。当两者读数误差不不大于容许误差时，先以读数较大者为根据，并必要在8小时以内对两种设备调校完毕。
第7条 　矿井安全监控系统中心站必要实时监控所有采掘工作面瓦斯状况及断电状态。
矿井安全监控系统中心站值班员必要认真填写监视器所显示各种信息，详细记录系统各某些运营状态，负责打印监测日报表。接到报警后，值班员必要及时告知通风调度和生产调度。
值班员组长必要对当天获得信息进行分析整顿，写出重要状况、问题及解决意见书面报告（日报），送关于部门、矿长和技术主管审签阅，并定期向公司（矿）通风管理部门报告。
第8条 　便携式甲烷检测报警仪必要设专职人员负责充电、收发及维护。每班要清理隔爆罩上煤尘，下井前必要检查便携式甲烷检测报警仪零点和电压值，不符合规定禁止发放使用。
第9条 　甲烷校准气样配备必要采用煤矿安全监察部门确认装置和办法制备甲烷和空气混合气体。
　　第10条　安全监控管理机构必要绘制安全监控设备布置图，图上标明传感器、声光报警仪、断电器、分站、电源、中心站等设备位置、接线、断电范畴、传播电缆等，并依照实际布置及时修改。
三、 甲烷传感器设立
第11条　甲烷传感器应垂直悬挂，距巷道顶板不得不不大于300MM，距巷道侧壁不得不大于200MM，其报警浓度、断电浓度、复电浓度和断电范畴必要遵循表一规定。 　 第12条　矿井必要在工作面及其回风巷设立甲烷传感
器，在工作面上隅角设立便携式甲烷检测报警仪。
　　回采工作面甲烷传感器若不能控制进风巷内所有非本质安全型电气设备，则必要在进风巷内设立甲烷传感器。
　　回采工作面采用串联通风时，被串工作面进风巷内必要设立甲烷传感器。 　
第13条 矿井煤巷、半煤岩巷和有瓦斯涌出岩巷掘进工作面，必要在工作面及其回风流中设立甲烷传感器。
掘进工作面采用串联通风时，必要在被串工作面增设甲烷传感器。
第14条 设在回风流中机电硐室进风侧中必要设立甲烷传感器。　　　 四、其他传感器设立
　　第15条　矿井每一种采区，一翼回风巷及总回风巷测风站应设立风速传感器，当风速低于或超过设计风速值20%时，应发出声、光报警信号。
　　重要通风机引风硐应设立压力传感器。
第16条　重要通风机、局部通风机应设立装备开停传感器，重要风门应设立装备风门开关传感器，被控开关负荷侧应设立馈电状态传感器。

表一
甲烷传感器设立地点
报警浓度
断电浓度
复电浓度
断电范畴
回采工作面
>=1.5%CH4
>=1.5%CH4
<1.0%CH4
进风巷、工作面及其回风巷内所有非本质安全型电气设备
回采工作面回风巷
>=1.0%CH4
>=1.0%CH4
<1.0%CH4
工作面和回风巷内所有非本质安全型电气设备
回采工作面进风巷
>=0.5%CH4
>=0.5%CH4
<0.5%CH4
进风巷内所有非本质安全型电气设备
采用串联通风被串回采工作面进风巷
>=0.5%CH4
>=0.5%CH4
<0.5%CH4
被串回采工作面进风巷、工作面和回风巷内所有非本质安全型电气设备　　
煤巷、半煤岩巷和有瓦斯涌出岩巷掘进工作面
>=1.0%CH4
>=1.5%CH4
<1.0%CH4
掘进巷道内所有非本质安全型电气设备
煤巷、半煤岩巷和有瓦斯涌出岩巷掘进工作面回风流中
>=1.0%CH4
>=1.0%CH4
<1.0%CH4
掘进巷道内所有非本质安全型电气设备
采用串联通风被串掘进工作面局部通风机前
>=0.5%CH4
>=0.5%CH4
<0.5%CH4
掘进巷道内所有非本质安全型电气设备
回风流中机电硐室进风侧
>=0.5%CH4
>=0.5%CH4
<0.5%CH4
备机电硐室内所有非本质安全型电气设

<<煤矿安全规程>>通风安全监控某些阐明
一、甲烷传感器布置
甲烷密度不大于空气。因而甲烷传感器应布置在巷道上方，并应不影响行人和行车，安装维护以便。甲烷传感器应垂直悬挂，距巷道顶板（顶梁）不得不不大于300MM，不距巷道侧壁不得不大于200MM。
1、回采工作面甲烷传感器布置
为及时监控回采工作面瓦斯变化状况，回采工作面甲烷传感器应尽量接近工作面布置，如图1所示。
　　　　　　　　　　　　　图1　回采工作面甲烷传感器布置

　　2、回采工作面回风巷甲烷传感器布置
为保证回采工作面回风巷甲烷传感器能对的反映回采工作面回风巷内瓦斯含量，回风巷甲烷传感器应布置在瓦斯等有害气体与新鲜风流混合均匀，且风流稳定位置，如图2所示。

图2　回采工作面回风巷甲烷传感器应布置

　　3、回采工作面进风巷甲烷传感器布置
用于监测煤与瓦斯突出矿井回采工作面进风巷甲烷传感器，应尽量接近工作面布置，如图3所示：

图三　回采工作面进风巷甲烷传感器布置
　　回采工作面采用串联通风时，进入被串工作面风流中必要布置进风巷甲烷传感器。为保证进风巷甲烷传感器能对的反映所监测区域瓦斯含量，进风巷甲烷传感器应布置在瓦斯等有害气体与新鲜风流混合均匀、且风流稳定位置，如图4所示：

图4　串联通风被串工作面进风巷甲烷传感器布置
4、掘进工作面甲烷传感器布置
为及时监测掘进工作面瓦斯变化状况，掘进工作面甲烷传感器应尽量接近工作面布置，如图5所示：

图5　
掘进工作面甲烷传感器布置
5、掘进工作面回风流甲烷传感器布置
为保证掘进工作面回风流甲烷传感器能对的反映掘进工作面回风流中瓦斯含量，回风流甲烷传感器应布置在瓦斯等有害气体与新鲜风流混合均匀、且风流稳定位置，如图6所示：
图6　掘进工作面回风流甲烷传感器布置
　6、串联掘进通风被串工作面进风巷甲烷传感器布置
　　采用串联通风掘进工作面，必要在被串工作面局部通风机前布置掘进工作面进风流甲烷传感器，如图7所示：

图8　机电硐室甲烷传感器布置

二、其他传感器布置
每一种采区，一翼回风巷及总回风平测风站应设立风速传感器。风速传感器应设立在巷道先后10M内无分支风流、无拐弯、无障碍、断面无变化、能精确计算测风断面地点。当风速低于或超过设计风速值20%时，应发出声、光报警信号。
重要通风机引风硐应设立压力传感器。
监测中心机房管理制度
第1条 矿井瓦斯监测系统中心机房配备两台监控计算机。一台运营，一台备用。互换使用周期为7天。
第2条 除矿井安全监测员以外禁止任意人员使用中心机房计算机。
第3条 禁止任意人员在中心机房玩游戏、播放VCD。
第4条 禁止任意人员在中心机房生火、抽烟。
第5条 非安全监测员禁止进入中心机房。
第6条 安全监测员要爱护计算机、注意防尘工作。严格按照“通风安全监控”中关于安全监测员有关规定进行自己工作。
第7条 禁止将其他计算机上使用过软盘拿到监测计算机上使用。
监控分站、各类传感器、
通信电缆管理制度
一、井下监控分站管理
第1条 监控分站必要设立在进风巷内。设立地点,顶板必要完好、不淋水。且不影响行人和行车地方。
第2条 监控分站必要用10＃铅丝吊挂在支架顶梁上，吊挂必要稳固可靠、不晃动。
第3条 除监控系统安装维护人员以外，禁止任意人员打开监控分站盖子。
第4条 系统安装维护人员必要按有关规定进行自己工作，禁止监控分站失爆。
第5条 禁止任意人员乱敲乱打监控分站，损坏监控分站者必要按价补偿。导致矿井灾害时，应承担相应法律责任。
第6条 损坏（不可用）监控分站机必要及时抬到地面，交关于人员接受保管。
二、各类传感器管理
1、瓦斯传感器管理
第7条 瓦斯传感器设立地点严格遵循“＜＜煤矿安全规程＞＞通风安全监控某些阐明”中有关规定执行。瓦斯传感器设立地点要顶板完好、不淋水。且不影响行人和行车地方。
第8条 监控主机必要用10＃铅丝吊挂在支架顶梁上，吊挂必要稳固可靠、不晃动。
第9条 除监控系统安装维护人员以外，禁止任意人员打开瓦斯传感器盖子和连接线。
第10条 系统安装维护人员必要按有关规定进行自己工作，按规定设立瓦斯传感器各种参数（报警浓度、断电浓度、复电浓度），禁止瓦斯传感器失爆。
第11条 禁止任意人员乱敲乱打瓦斯传感器，损坏瓦斯传感器者必要按价补偿。导致矿井灾害时，应承担相应法律责任。
第12条 损坏（不可用）瓦斯传感器必要及时送到地面，交关于人员接受保管。
第13条 严格按规定测试瓦斯传感器黑白元件寿命。瓦斯传感器黑白元件使用到有效期时不得继续使用。
第14条 严格按规定校准瓦斯传感器精度。瓦斯传感器显示浓度不准不准使用。
2、风门传感器管理
第15条 系统安装维护人员必要按规定进行风门传感器安装。
第16条 行车、行人时要爱护风门传感器，禁止任意人员乱敲乱打风门传感器。损坏者必要按价补偿。导致矿井灾害时，应承担相应法律责任。
第17条 损坏（不可用）风门传感器必要及时送到地面，交关于人员接受保管。
第18条 进出风门时必要随开随关，禁止任意人员在同一时间同步打开两道风门。
3、风速传感器管理
第18条　风速传感器设立地点严格遵循“＜＜煤安全规程＞＞通风安全监控某些阐明”中有关规定执行。风速传感器设立地点要顶板完好、不淋水。且不影响行人和行车地方。
第19条 风速传感器必要用10＃铅丝吊挂在支架顶梁上，吊挂必要稳固可靠、不晃动。
第20条 除监控系统安装维护人员以外，禁止任意人员打开风速传感器盖子和连接线。
第21条 系统安装维护人员必要按有关规定进行自己工作，按规定设立瓦斯传感器各种参数（报警浓度、断电浓度、复电浓度），禁止瓦斯传感器失爆。
第22条 禁止任意人员乱敲乱打风速传感器，损坏风速传感器者必要按价补偿。导致矿井灾害时，应承担相应法律责任。
第23条 损坏（不可用）风速传感器必要及时送到地面，交关于人员接受保管。
第24条 严格按规定测试风速传感器精度。
第25条 严格按规定校准风速传感器精度。风速传感器显示风速不准不准使用。
三、通信电缆管理
第26条 通讯电缆必要挂在支架帮上，距巷道顶板10－15CM。一米一挂。弧度为5O。
第27条 禁止任意人员损坏、盗窃通信电缆。损坏、盗窃通信电缆者，按损失多少进行补偿。导致矿井灾害时，应承担相应法律责任。
第28条　井巷维修需更换支架时必要先把电缆放下。并要保护好电缆不被矸石砸破。换好支架时再将电缆按规定挂好。
第29条　通风维修人员必要保证任意地方通信电缆不能掉落在巷道底板上。

×××煤矿
1月
