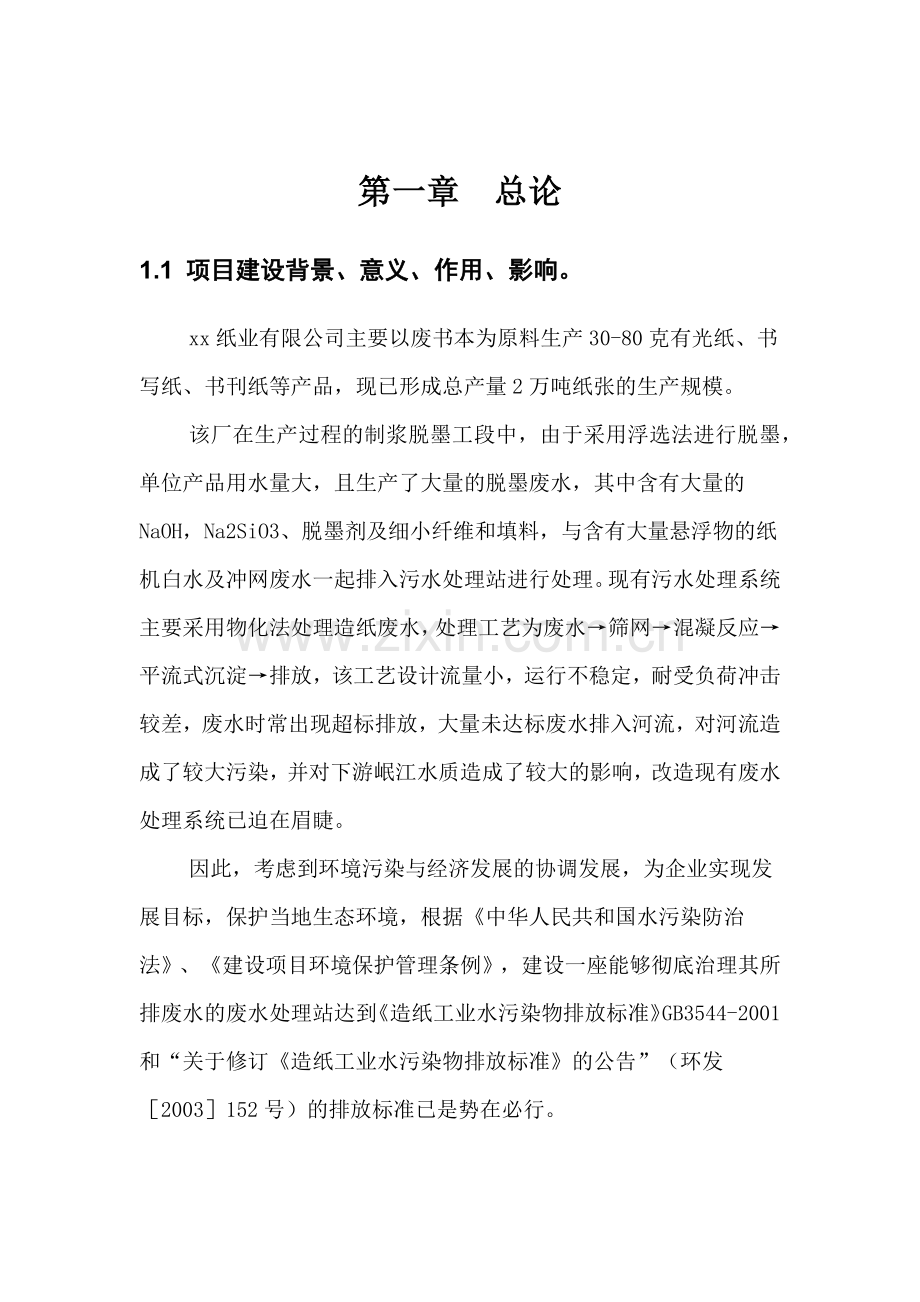

第一章 总论
1.1 项目建设背景、意义、作用、影响。
xx纸业有限公司主要以废书本为原料生产30-80克有光纸、书写纸、书刊纸等产品，现已形成总产量2万吨纸张的生产规模。
该厂在生产过程的制浆脱墨工段中，由于采用浮选法进行脱墨，单位产品用水量大，且生产了大量的脱墨废水，其中含有大量的NaOH，Na2SiO3、脱墨剂及细小纤维和填料，与含有大量悬浮物的纸机白水及冲网废水一起排入污水处理站进行处理。现有污水处理系统主要采用物化法处理造纸废水，处理工艺为废水→筛网→混凝反应→平流式沉淀→排放，该工艺设计流量小，运行不稳定，耐受负荷冲击较差，废水时常出现超标排放，大量未达标废水排入河流，对河流造成了较大污染，并对下游岷江水质造成了较大的影响，改造现有废水处理系统已迫在眉睫。
因此，考虑到环境污染与经济发展的协调发展，为企业实现发展目标，保护当地生态环境，根据《中华人民共和国水污染防治法》、《建设项目环境保护管理条例》，建设一座能够彻底治理其所排废水的废水处理站达到《造纸工业水污染物排放标准》GB3544-2001和“关于修订《造纸工业水污染物排放标准》的公告”（环发［2003］152号）的排放标准已是势在必行。

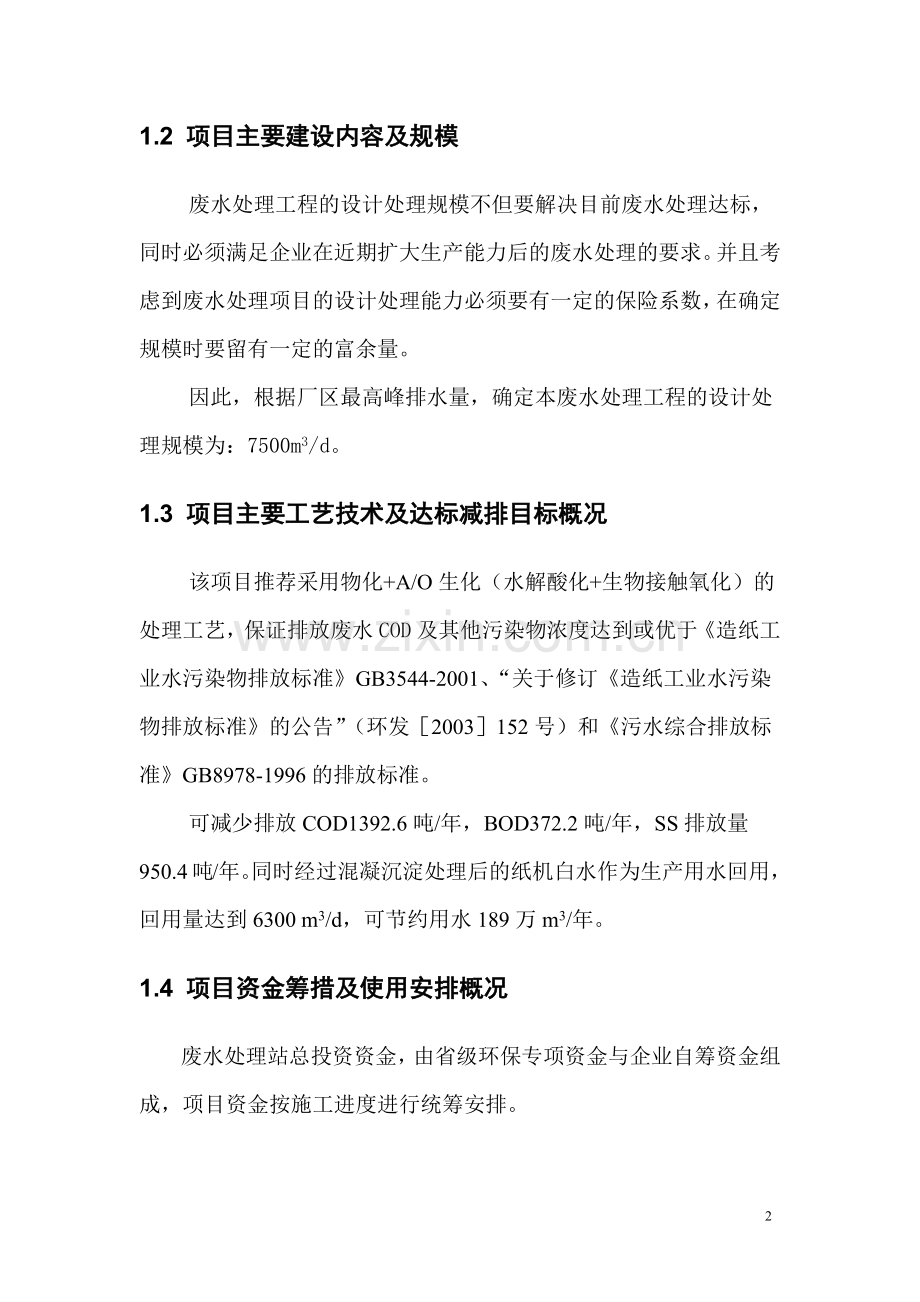

1.2 项目主要建设内容及规模
废水处理工程的设计处理规模不但要解决目前废水处理达标，同时必须满足企业在近期扩大生产能力后的废水处理的要求。并且考虑到废水处理项目的设计处理能力必须要有一定的保险系数，在确定规模时要留有一定的富余量。
因此，根据厂区最高峰排水量，确定本废水处理工程的设计处理规模为：7500m3/d。
1.3 项目主要工艺技术及达标减排目标概况
该项目推荐采用物化+A/O生化（水解酸化+生物接触氧化）的处理工艺，保证排放废水COD及其他污染物浓度达到或优于《造纸工业水污染物排放标准》GB3544-2001、“关于修订《造纸工业水污染物排放标准》的公告”（环发［2003］152号）和《污水综合排放标准》GB8978-1996的排放标准。
可减少排放COD1392.6吨/年，BOD372.2吨/年，SS排放量950.4吨/年。同时经过混凝沉淀处理后的纸机白水作为生产用水回用，回用量达到6300 m3/d，可节约用水189万m3/年。
1.4 项目资金筹措及使用安排概况
废水处理站总投资资金，由省级环保专项资金与企业自筹资金组成，项目资金按施工进度进行统筹安排。

第二章 项目建设内容、规模及标准
2.1项目建设内容
根据企业目前生产情况，该厂原有污水处理设施基本不能起到有效的处理效果，现根据厂内情况重新设计污水处理系统。
主要建设内容有：混凝反应沉淀池，回用水池、调节池、气浮设备、A/O生化池、二沉池、污泥池、风机间以及综合室等。
2.2 项目建设规模
2.2.1废水来源以及废水水量预测
xx纸业有限公司厂内污水主要由制浆、脱墨废水、造纸白水和生活废水组成。
根据厂区最高峰排水量，确定本污水处理工程的设计处理规模为：7500m3/d，其中制浆等综合废水4000m3/d，纸机白水3500m3/d。
2.2.2处理规模确定
按照上述论述，废水处理工程的设计处理规模不但要解决目前废水处理达标，同时必须满足企业在近期扩大生产能力后的废水处理的要求。并且考虑到废水处理项目的设计处理能力必须要有一定的保险系数，在确定规模时要留有一定的富余量。
因此，根据厂区最高峰排水量，确定本污水处理工程的设计处理规模为：7500m3/d。
2.2.3进水水质
通过我公司对废水来源的掌握，结合业主提供的基础数据，以及我公司对同类生活废水掌握的基础数据，确定xx纸业有限公司产生的废水水量和水质数据如下：
设计水量：
纸机白水：Q=3500m3/d
PH 6~ 9 CODCr ≤150mg/L
BOD5 ≤50mg/L SS ≤200mg/L
色度 ≤70倍
综合废水：Q=4000m3/d
PH =6~ 9 CODCr≤1100mg/L
BOD5≤300mg/L SS ≤750mg/L
色度≤200倍
2.2.4排放标准
据项目所在地的位置及环境容量，该地区水域为《地表水环境质量标准》（GB3838—2002）III类水域。设计执行《造纸工业水污染物排放标准》GB3544-2001、“关于修订《造纸工业水污染物排放标准》的公告”（环发［2003］152号）和《污水综合排放标准》GB8978-1996的排放标准。即：
BOD5≤60mg/L
CODcr≤100mg/L
SS ≤100mg/L
PH = 6 ~ 9
色度： 50倍
2.3 项目建设标准
(一) 给排水部分
1、《室外给水设计规范》 GB50013-2006
2、《室外排水设计规范》 GB50014-2006
3、《建筑给水排水设计规范》 GB50015-2003
4、《污水综合排放标准》 GB8978-1996
5、《造纸工业水污染物排放标准》 GB3544-2001
6、《埋地硬聚氯乙烯排水管道工程技术规程》 CECS122：2001
7、《室外硬聚氯乙烯给水管道工程设计规程》 CECS17：90
8、《室外给水排水和煤气热力工程抗震设计规范》 TJ32-78
9、《室外给水排水工程设施抗震鉴定标准》 GBJ43-82
10、《城市污水处理工程项目建设标准》 建设部2001年
11、《地表水环境质量标准》 GB3838-2002
12、《城镇污水处理站污染物排放标准》 GB18918-2002
13、《污水排入城市下水道水质标准》 CJ18-99
14、《城市区域环境噪声标准》 GB3096-93
（二）建筑及电气部分
1、《建筑模数协调统一标准》 GBJ2-86
2、《站房建筑模数协调标准》 GBJ6-86
3、《建筑防雷设计规范》 GB50057-94
4、《建筑地面设计规范》 GB50037-96
5、《建筑制图标准》 GB/T50104-2001
6、《总图制图标准》 GB/T50103-2001
7、《建筑抗震设计规范》 GB50011-2001
8、《工业企业采光设计标准》 GB/T50033-2001
9、《建筑设计防火规范》 GB50016-2006
10、《通用用电设备配电设计规范》 GB50055-93
11、《低压成套开关设备和控制设备》 IEC-439
（三）结构部分
1、《建筑结构可靠度设计统一标准》 GB50068-2001
2、《建筑结构荷载规范》 GB50009-2001
3、《钢筋砼结构设计规范》 GB50010-2002
4、《建筑地基基础设计规范》 GB50007-2002
5、《建筑抗震设计规范》 GB50011-2001
6、《构筑物抗震设计规范》 GB50191-93
7、《砌体结构设计规范》 GB50003-2001
8、《钢结构设计规范》 GBJ17-88
9、《建筑桩基设计规范》 JGJ94-94
10、《地下防水工程技术规范》 GB50108-2001
11、《给水排水构筑物施工及验收规范》 GBJ141 -90
12《给水排水工程构筑物结构设计规范》 GB50069-2002
13、《给水排水工程钢筋混凝土水池结构设计规程》 CECS 138：2002
14、《给水排水工程砼构筑物变形缝设计规程》 CECS117：2000

2.4 与原可研的偏差
与可研相比，总水量有一定增大，因为实际生产用水量有所增大，所以设计规模变大，从而导致建设规模、总投资与可研报告相差较大。

 第三章 场址及总平面布置
3.1 场址情况
3.1.1地理位置
眉山市东经(102.49`-104.30)北纬（29.30-30.16`）位于成都平原西南部，岷江中游和青衣江下游的扇形地带，成都--乐山黄金走廊中段。南瞰乐山，东临资阳，西望雅安，是成都平原通联川南、川西南、川西、云南的咽喉要地和南大门。
该厂位于眉山市东坡区，毗邻市区，地理位置优越，交通便利，水电气方便。
3.1.2自然条件
眉山市地貌可分为四个地理单元：(一)西南部为中山和低山区，海拔3000米以上的山峰达19座，其中小凉水井海拔3522米，为全市最高峰。(二)西部总岗山呈东北——西南走向延绵起伏于彭山、眉山、丹棱西部及洪雅北部，海拔500～1000米。(三)中部平原带为总岗山与龙泉山间的岷江水系冲积平原，南北伸展70千米以上。(四)东部丘陵地带，丘顶海拔400—500米，高差一般在40～80米，属中、浅丘。龙泉山从北向南纵贯仁寿中部和青神西境，山脊海拔500—650米，最高的马鞍山海拔974米，为市域岷江以东最高峰。
岷江和青衣江贯穿境内，两岸以平原和河流冲积平坝为主。东部龙泉山两翼，西部丹棱、彭山、洪雅境内大部份地区皆为低山丘陵，海拔500-800m部份达800-1500m，中生代红色岩层分布广泛，丹霞地貌发育，生态环境优良。年平均气温17.1℃，极端最低气温-3.5℃，极端最高温度38.6℃，年平均降雨量大于1000毫米。
气候主要为中亚热带湿润季风气候类型，平坝和浅丘区年均气温不低于16℃，一月均温6．3~7．5℃，七月均温25．7～26．7℃。≥10℃；的活动积温，东部仁寿可达5865℃，西南部洪雅却只有5326℃，两者相差539℃；。年降水量可达1000毫米以上，西部丹棱可达1200毫米。春季有寒潮或低温，秋季有绵雨，山区有霜冻，夏季可出现大风和冰雹。
3.1.3站址地质结构
根据临近场地工程地质条件，结合场地水文地质条件，在无污染的情况下，场地地下水对混凝土结构无腐蚀性。
3.1.4站址地震效应
按国家地震局的有关文件，本场地的基本地震烈度为Ⅵ度。根据国家标准《建筑抗震设计规范》（GBJ11-89）的规定，从场地土的性质判定，属于坚硬场地土，场地类别为Ⅱ类，属于有利地段。
根据场地土质和地下水埋藏条件，按《建筑抗震设计规范》规定判定，本场地不产生地震液化。
3.1.5场址的选择
改建的xx纸业有限公司污水处理工程进行岩土工程初步勘察，工程场地位于厂内原污水处理站。
根据现场调查和地址勘察结果表明，该地块地形平坦开阔，场地和地基稳定，适宜进行废水处理工程的建设。站址周围评价范围内无特殊保护文物古迹、自然保护区和特殊环境制约因素，本项目选址符合规划布局和环保要求，选址是合理可行的。
3.2 项目总图布置和总图主要技术指标。
厂区总体规划及平面布置遵循以下原则：
1.厂区内功能分区明确，物流畅通、互不干扰；
2.生产流程力求顺畅，避免迂回重复；
3.供水、雨水、污水、配电等管路易于敷设；
4.厂区有足够绿化面积，总平面布置满足消防要求；
5.交通顺畅，便于管理。
根据以上原则，合理布置各生产及生活单元，能够满足生产、生活、物流、消防和环保的需要。总平面布置图见附图。
3.3 总图运输
该厂毗邻眉山市区，地理位置优越，交通便利。厂区内道路均为水泥混凝土路面，道路畅通、顺捷。
3.4 场址选择与可研偏差
场址选择与可研报告不一致，报告中，污水处理站场址用地在原厂区内，实施方案场址用地全为新征用地。
第四章 工程设计
4.1 工艺技术方案
4.1.1 拟建项目工艺技术选择
㈠.选择工艺流程的原则
1、废水处理效果稳定可靠、工艺控制调节灵活，适应水质波动，工程实施切实可行，运行维护管理方便，投资运行费用节省，整体工艺协调优化；
2、在我国造纸废水的工程实例基础上，积极改进，采用切合实际、针对性强的工艺；
3、充分考虑全国造纸行业的发展趋势与工艺的适应性；
4、充分考虑本企业生产工艺的改进而导致水质的变化与装置的适应性；
5、采用节能、低噪的设备；
6、污泥处理尽量达到减量化、稳定化、无害化。
㈡.废水水质分析
在考虑废水处理工程方案时，必须对废水的具体成份及水质的其它情况进行调查、研究、分析。只有掌握了较准确的废水组份，才能合理的选择处理方案，并为各专业的具体方案设计提供可靠的依据。
据此分析可以认为本工程进水水量水质有如下特点：
1、废水的类别，由废水的组分确定，xx纸业有限公司废水主要由制浆、脱墨废水、造纸白水和生活废水组成。
2、废水SS、CODcr、BOD5严重超标，去除率要求高。
3、需处理的主要污染物为SS、CODcr、BOD5和色度。
4、废水的色度较大，悬浮物浓度很高，而沉降性能一般，采用混凝气浮对其进行预处理，悬浮物去除率大于90%，CODcr去除率大于50%，可大大减轻后续处理工艺的负荷。
5、气浮后的废水的可生化性偏低，采用水解酸化的方法可经济去除部分CODcr和BOD5，改善废水的可生化性，以减轻好氧工段的负荷压力，降低废水处理成本。
由此可见，处理这类废水，去除其中的悬浮物、CODcr和BOD5是整个废水处理的关键，不仅决定整个工程的处理效果，而且直接决定工程总投资和运行费用的高低。
4.1.2 工艺流程及工艺技术方案介绍
㈠.工艺流程

㈡.技术方案说明
厂内排出的纸机白水经过厂内已有斜网回收浆料后，加入絮凝药剂，进入二级混凝沉淀池内，混凝沉淀，沉淀出水流入白水回用水池回用。
其他综合废水先经过斜网回收浆料后，流进调节池以调节其水质水量后进入加药反应池气浮系统使废水中的固体物质及悬浮物在浮力作用下浮至水面而得以去除。
气浮系统的出水部分回用于废纸制浆，部分进入A/O生化池。在生化池A段由于兼氧菌的作用，使难降解的有机物发生水解作用，废水中的大分子有机物分解成小分子有机物，提高其废水的可生化性；在O段由于曝气的作用，废水和填料上的生物膜充分接触，有机污染物被生物膜吸附，在溶解氧充分的条件下，好氧微生物最终将有机污染物分解为二氧化碳和水，使废水得到净化。生化池的出水流入二沉池，经泥水分离后上清液进入清水池，部分回用于造纸，部分达标排放。二沉池中沉淀分离的污泥不断回流至A段池中，使A/O生化反应能连续稳定地进行。
气浮产生的浮渣、二沉池的剩余污泥，定期排入污泥池经带式污泥脱水机脱水处理。干污泥外运处置，滤液回流到调节池进行二次处理。
4.1.3 主要技术参数
1.斜网
功能：厂区产生的废水经管沟排至斜网，通过斜网拦截废水中的纸浆纤维，拦截的纤维可回收利用。
主要设施：原有
2.二级混凝反应沉淀池
功能：混凝沉淀，主要去除纸机白水中的大量固体物质及悬浮物。
设计水量：Qmax=150m3/h
结构形式： 一级旋流沉淀池，L×B×H=6.8m×6.4m×3.6m，1座，二级沉淀池，L×B×H=6.8m×5.0m×3.6m，地下式钢混结构
主要设备：
污泥泵：一台，Q=30m3/h，H=7m，P=1.1kW
加药设备：2套
3.回用水池
功能：储存混凝沉淀出水，以备回用。
结构形式：1座，半地下式砖混结构
设计参数：
V有效=95m3
HRT=0.6h
主要设备（新增）：
回用泵：2台，一用一备，Q=120m3/h，H=15m,N=7.5kw
4.调节池
功能：废水直接排入调节池，调节池的功效主要有两点：
a、调节水量，使后续处理过程能在设定的处理范围连续稳定地进行。
b、均衡水质，通过调节使水质得到均匀混合，使废水的水质浓度不会出现较大的表化。
结构形式： L×B×H=18.0m×12.0m×3.6m，1座，半地下式钢筋混凝土结构
设计参数：
Q=4000m3/d
有效水深：3.1m
HRT=4.0h
主要设备：
潜污泵：两台，一用一备，150BWQ210-7-7.5型，Q=210m3/h，H=7m，P=7.5kW;
控制方式：2台潜水泵交替使用，以保证工程的正常运行和泵的正常检修、维护，由液位计控制。调节池所选用的潜水排污泵具有高效、防缠绕、无堵塞、自动藕合、高可靠性和自动控制等优点，该泵可通过固定导杆很方便的提升至地面，维修保养非常方便。并可简化结构和土建工程量，节省工程造价，改善工作环境。
5. 加药反应池
功能：投加化学药剂，便于气浮的顺利进行。
结构形式： L×B×H=3.0m×3.0m×3.0m，1座，地上式钢混结构
设计参数：
Q=4000m3/d
有效水深：2.5m
HRT=8min
主要设备：
搅拌机：1台， LFJ-280型， P=0.75kW
6. 气浮系统 （涡凹气浮机）
工作原理：利用曝气头向水中溶入大量的空气，形成溶气水，进入待处理水中，减压释入后在水中形成大量的微细气泡，气泡与水中的杂质、絮粒相互粘附，形成比重小于水的浮体，从而快速浮出水面，经刮渣装置撇除后，完成固、液两相分离，使水质得到净化。
涡凹气浮机：ZWS-210型，一套，处理水量Q=210m3/h，钢制成套设备，气浮系统总功率：9.9kW
外形尺寸：L×B×H=15.0m×3.0m×1.9m
7.A/O生化池
功能：A段将废水中的大分子物质转化为小分子物质，将难降解的物质转化为易降解的物质，从而提高废水的可生化性。O段为装有弹性填料的接触氧化池，利用好氧微生物，氧化分解有机污染物从而达到降解废水BOD5、CODcr的目的。它是介于活性污泥法和生物膜法之间的一种工艺。接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则以絮状悬浮生长于水中。因此它兼有活性污泥法与生物膜法二者的特点。
结构形式： L×B×H=18.0m×12.0m×4.8m，1座，半地下式钢筋混凝土结构
设计参数：
处理水量1500m3/d
有效水深：4.3m
HRT（A段）= 5h
HRT（O段）= 10h
污泥负荷Ns=0.20 kgBOD5/(kgMLSS.d)
主要设备材料：
潜水搅拌机：QJB1.5/6-260/3-980 三台，P=1.5 kW（A段）
曝气头：D-215型，576套
组合填料：620m3
8.二沉池
功能：对生化处理后的水进行泥水分离，确保出水达标回用或排放，采用高效斜管沉淀池。
结构形式：L×B×H=18.0m×4.0m×4.5m，1座，半地下式钢筋混凝土结构
设计参数：
表面负荷：1.3m³/m².h
有效停留时间2h
处理水量1500m3/d
回流比：50%
主要设备：
斜管填料：67立方米;
污泥泵：两台，一用一备，立式污水泵，BYG80-160型，Q=30m3/h，H=7m，P=1.1kW。
9. 清水池
功能：暂存清水，以备回用。
结构形式：L×B×H=16.0m×4.0m×4.8m，1座，半地下式钢筋混凝土结构
设计参数：
有效停留时间1.5h
主要设备：
污水泵：一台，由生产企业自行选择使用，污水处理不设计
10.污泥池
功能：收集气浮机和二沉池排出的剩余污泥混合液进行污泥浓缩脱水，以减少污泥混合液的体积，并提污泥混合液的含固率。
结构形式：L×B×H=3.0×3.0×3.0m，1座，半地下式砖混结构
主要设备：
搅拌装置1套，功率1.5kw。
11.风机间
功能：放置鼓风机。
结构形式：L×B×H=6.0×4.2×3.0m，1座，砖混结构
主要设备：
鼓风机：两台，一用一备,风压P=49kPa，风量Q=11m3/min,功率N=15kw。
12.脱水间
功能：将剩余污泥进行浓缩、脱水，降低污泥含水率，便于运输和最终处理。
建筑尺寸：L×B×H=9.0×4.2×4.0m，轻钢结构
设计参数：
脱水后泥饼含水率：70%～80%
PAM投加量：3‰（污泥干重）
主要设备：
带式脱水机：BSW-2000,带宽2000mm，Q=18.5～30.5 m3/h ，N=2.2KW。
浓浆泵2台，一用一备，G50-1，Q=35.0m3/h，0.6Mpa，N=5.5KW。
13.加药间
功能：安置气浮系统加药设备。
结构形式：L×B×H=6.0×4.2×3.0m，1座，砖混结构
主要设备：
加药设备，二套，P=0.75kw.
14.配电室
功能：按放配电设备等。
结构形式：L×B×H=6.0×4.2×4.0m，1座，砖混结构
主要设备：
配电设备：一套
15.综合室
功能：工作人员办公、值班以及休息等。
结构形式：L×B×H=12.0×4.2×4.0m，1座，砖混结构
4.1.4 工艺与可研偏差说明
与可研报告相比较，工艺技术基本相同，只是生化处理量比可研报告生化段处理量加大，系统运行工艺技术更稳定，处理出水更好。
4.2 设备选用
主要设备一览表
序号
设 备 名 称
型号规格及主要技术参数
单位
数量
备 注
1
潜污泵
150BWQ210-7-7.5，Q=210m3/h，H=7m，N=7.5KW
台
2
1用1备
2
搅拌机
LFJ-280，N=0.75kW
台
1

3
涡凹气浮机
ZWS-210, Q=210m3/h, N=9.9KW
台
1

4
潜水搅拌机
QJB1.5/6-260/3-980，N=1.5KW
台
3

5
污泥回流泵
Q=30m3/h，H=7m，P=1.1kW
台
2
1用1备
6
回用水泵
4PW，Q=120m3/h，H=15m,N=7.5kw
台
2
1用1备
7
浓浆泵
G50-1，Q=35.0m3/h，0.6Mpa，N=5.5KW
台
2
1用1备
8
加药机
SPY-500，N=0.75KW
套
2

9
带式脱水机
带宽2000mm，Q=18.5～30.5 m3/h ，N=2.2KW
套
1

10
污泥池搅拌机
N=1.5kW
台
1

11
污泥泵
Q=30m3/h，H=7m，P=1.1kW
台
1

12
鼓风机
P=49kPa， Qs=11m3/min, N=15kW
套
2
1用1备
13
曝气头
D215型
套
576

14
组合填料
Φ200
m3
620

15
斜管填料

m3
67

4.3 土建方案
4.3.1总体设计
本废水处理站构筑物除控制室外的构筑物均采用半地埋式，建筑尽量简洁明快并充分满足功能要求，与周围环境协调一直。
4.3.2设计依据
1、《建筑结构荷载规范》（GB50009-2001）
2、《建筑给排水设计规范》（GB50015-2003）
3、《给水排水工程构筑物结构设计规范》（GB50069-2002）
4、《给水排水构筑物施工及验收规范》（GBJ141-90）
4.3.3主要构建筑物一览表
主要构建筑物一览表
序号
名称
规 格
结构
数量
价格
1
斜网
原有
砖混
1座

2
混凝沉淀池
L×B×H=11.4×6.8×3.6m
钢混
1座

3
回用水池
V=95m3
钢混
1座

4
调节池
L×B×H=18.0m×12.0m×3.6m
钢混
1座

5
反应池
L×B×H=3.0m×3.0m×3.0m
钢混
1座

6
气浮基础
L×B×H=15.0m×3.5m×0.6m
钢混
1座

7
A/O生化池
LxBxH=18.0x12.0x4.8 m
钢混
1座

8
二沉池
LxBxH=18.0×4.0×4.5m
钢混
1座

9
清水池
L×B×H=16.0m×4.0×4.8 m
钢混
1座

10
污泥池
L×B×H=3.0×3.0×3.0m
砖混
1座

11
风机间
L×B×H=6.0×4.2×4.0m
砖混
1座

12
脱水间
L×B×H=9.0×4.2×4.0 m
轻钢
1座

13
加药间
L×B×H=6.0×4.2×4.0 m
砖混
1座

14
配电室
L×B×H=6.0×4.2×4.0m
砖混
1座

15
综合室
L×B×H=6.0×4.2×3.6m
砖混
1座

4.3.4结构形式
池主体采用砖混结构，并根据情况增加圈梁，池体砖墙厚370MM，底板用钢筋混凝土，厚度为400MM，采用C25混凝土。池底垫层厚100MM，采用C10混凝土。所有地埋池体均考虑地下水影响，适当考虑“抗浮”措施，并结合池内介质条件，考虑防腐措施。
4.4 环境保护方案
在振动和噪声控制方面，房内噪声控制执行《工业企业噪声控制设计规范》（GBJ87-85），生产车间和作业场所噪声限值85dB，控制室、值班室噪声限值70dB。对于产生较大噪声的工作环境，应设单独的设备控制操作间，采用吸声材料作墙面，通过控制噪声的传播，预期操作间的噪声可以达到职业卫生标准的要求。每日产生的污泥应及时外运，防止堆积过久产生臭味。运输途中应严防洒漏，以免污染环境。
4.4.1 本项目污染控制指标
本工程废水处理效果对比表
序号
项目
单位
造纸废水
(原水)
经生物处
理后水质
去除率(%)
排放标准GB3544-2001中修改版表2排放限值
1
废水量
m3/d
1500
1500

2
CODCr
mg/L
≤1100
≤100
91
≤100
3
BOD5
mg/L
≤300
≤60
80
≤60
4
SS
mg/L
≤750
≤100
90
≤100
5
pH

6-9
6-9

6-9
6
色度
倍
≤200
≤50
80
≤50

4.4.2技术改造后削减排放量
本工程建成投产后，废水将完全达标排放，不会对受纳水体产生污染，保护了当地环境，年削减污染物排放总量如下：
CODCr削减（按年生产300天计）：1392.6吨
BOD5削减（按年生产300天计）： 372.2吨
SS削减（按年生产300天计）： 950.4吨
综上所述，只要落实废水治理措施，加强管理，拟建工程生产废水排放量及其水污染物CODCr、BOD5、SS均可达标排放，对于其旁河流的水质将得到很大的改善，企业的环境效益和社会效益得到了很大的提高。
本工程建成投产后，解决了长期以来困扰企业的环境污染问题，有利于企业的可持续发展，从而带动当地的经济发展。
4.5电气设计
4.5.1设计依据
《低压配电设计规范》：《GB50054-95》
《工业与民用供电系统设计规范》：《GBF52-83》
《建筑物防雷设计规范》：《GB50057-94》
《工业企业照明设计标准》：《GB500534-92》
《10KV及以下变电所设计规范》:《GB50053-94》
《电力装置的继电保护和自动装置设计规范》：《GB50062-92》
4.5.2设计范围
该工程供电设计，包括处理站范围内低压配电，设备的动力配电，控制、照明、及接地系统设计。
4.5.3全场负荷及设备选型
全场设备负荷属三类负荷，电气设备的总体要求是满足安全、可靠、节能、经济和实用等原则。
1全场负荷
a.设备总装机容量：79.65kW。
b.最大运行功率：43.05kW。
2主要设备材料选择
a低压配电选用XLL2-0.4系列低压动力配电箱型开关柜。
b电线、电缆选用；BV，、YJV及YJV22、KVV。
4.5.4配电系统
因负荷太小，0.4KV低压配电母线不设置集中功率因素自动补偿装置。全场总的电能计量为高压侧计量，低压侧动力，照明计量分别设在配电室的低压进线柜和照明馈线上。
l 低压配电系统
一回380V电源由站区配电房引来。在就地设380/220V低压配电间，电气设备、照明专用供电。
380/220V低压配电系统采用单母线接线。低压配电线路为放射式供电。
l 保护
低压系统总进线断路器设置有速断、过流保护。
4.5.5控制
废水处理站各设备均设置就地控制箱控制，对各水池的液位采用液位计自动报警。
在废水处理站通过设置1部电话单机市区直拨电话。
4.5.6防雷接地、照明
处理站内无高大建筑，按三类防雷接地设计。
接地系统采用TN-S系统，接地电阻小于4Ω。
处理站内照明选用防水防尘灯具。配电间选用荧光灯。场内道路选用高压汞灯或白炽灯。

第五章 工程估算及资金使用计划
5.1 工程投资估算
详见《投资估算表》。
5.2 与可研报告偏差及说明
目前业主未提供可研报告。
5.3 资金来源
方案总投资比可研报告总投资高，主要原因是由于设计水量比可研报告大，并且，污水站场地全部是新征用地，可研未考虑征地费用。
5.4资金运用
投资计划详见：投资计划与资金筹措表。

 第六章 项目组织管理与实施进度
项目组织管理主要包括项目建设期组织管理和项目建成后的运行组织管理。
6.1 项目实施组织管理
6.1.1管理机构与职能分工
本工程项目的管理实施机构为：污水处理站工程建设指挥部，下设5个职能部门：
1、行政管理：负责指挥部的日常行政工作，以及项目履行单位的接待联络等项工作。
2、计划财务：负责项目的财务计划和实施计划安排，与项目履行单位输合同协议手续，以及资金的使用收支手续。
3、施工管理：负责项目的土建与安装施工指挥，施工进度与计划安排，施工质量与施工安全的监督检查以及工程验收工作。
4、设备材料管理：负责项目设备材料的订货、采购、调拨等项工作。
5、技术管理：负责项目技术文件、技术档案的管理，主持设计图纸会审，处理有关技术问题以及组织入厂职工的专业技术培训等项工作。
6.1.2项目实施各阶段的管理方案或措施
污水处理站项目的设计、施工与安装必须按照国家的专业技术规范与标准执行。其规范与标准如下：
设计
《室外排水设计规范》（GB50014-2006）
《室外给水设计规范》（GB50013-2006）
《建筑结构设计统一标准》（GBJ68-84）
《工业建筑防腐设计规范》（GBJ46-82）
《建筑设计防火规范》（GBJ16-87）
《钢筋混凝土结构设计规范》（TJ1-74）
《给水排水工程结构设计规范》（GBJ69-84）
《建筑电气设计技术规范》（JGJ69-84）
《动力机器基础设计规范》（GBJ40-79）
《城镇污水处理站附属建筑和附属设备标准》（CJJI1-89）
《建筑给水排水设计规范》（GBJI5-88）
施工
《给水排水构筑物施工及验收规范》（GBJ41-90）
《钢筋混凝土工程施工及验收规范》（GBJ204-83）
《地下防水工程施工及验收规范》（GBJ208-83）
《砖石工程施工验收规范》（GBJ203-83）
《地基与基础工程施工及验收规范》（GBJ202-83）
《建筑地基处理技术规范》（JGJ79-91）
《无粘结预应力混凝土结构技术规程》
《钢筋焊接及验收规程》（JGJI8-84）
《防腐工程施工操作规程》（YSJ411-89）
《地基与基础工程施工操作规程》（YSJ402-89）
《钢筋混凝土工程施工操作规程》（YSJ403-89）
《结构吊装、工程施工操作规程》（YSJ404-89）
《特种结构工程施工操作规程》（YSJ405-89）
《砌筑工程施工操作规程》（YSJ450-89）
安装
《工业自动化仪表工程施工及验收规范》（GBJ93-86）
《现场设备、工业管道焊接工程施工及验收规范》（GBJ36-82）
《电气装置施工及验收规范》（GBJ232-82）
《采暖与卫生工程施工及验收规范》（GBJ242-82）
《机械设备安装工程施工及验收规范》（GBJ231-75）
与设备和土建承包方进行的技术联络和技术谈判将在业主方主持下由承担项目设计的单位会同项目执行单位参加。
设备的安装与调试必须在设备承包方技术专家的指导下进行。有关设备安装与调试的详细资料与供货清单应在设备到货前提供。有关的细节将在设备商务合同中明确。
所有关于项目设计、施工、安装的技术文件都应存入技术档案以备查用。
为确保施工的质量，必须有相应资质和类似工程经验的监理公司参加施工及验收的全过程。
6.1.3调试与试运转
设备的调试可根据有关的技术标准进行或由供货单位派人进行技术指导。
设备的调试必须由承包方（或供货方）技术专家指导进行，有关的细节可在设备商务谈判中商定并写入商务合同。
试运转工作应邀请有关设备专家、设计单位、安装单位共同参加，试运转操作人员上岗前必须通过专业技术培训。
· 有关设备调试，通水试运转以及验收等项工作的技术文件必须存档备查。
6.1.4工程招投标方案
由于污水处理站投资资金主要由企业提供，建议采用邀请招标，再通过比选方式评定。
6.2 项目建成后的运行管理
6.2.1运行管理
由于污水处理站采用了先进的工艺设备及仪表、自控系统，设备先进，自动化程度高，技术要求严格，为保护污水处理站的正常运行和效益目标的实现，保证操作人员的安全，必须在污水处理站的运行操作和维护管理方面采取以下措施：
1、配备专业齐全的管理和操作人员（包括给排水工艺、生物、化学、电气、仪表、机械及自动化等专业），明确职责，确保污水处理站的正常安全运行。
2、制定每个处理工序、车间和主要设备的技术操作与维修规程，操作人员必须严格执行。
3、对操作人员进行专门培训，经考核后才能上岗操作。
4、选派专业技术人员到国内外进行培训，提高对污水处理站运转管理水平。
5、组织专业技术人员提前上岗，参与施工安装、调试、验收的全过程，为污水处理站正常运转奠定基础。
6、对进厂的污水水质进行监测，会同市政及环保部门，监督和控制工业污水中污染物的任意排放，严格执行《污水排入城市下水道水质标准》（CJIS-86）和《污水综合排放标
