环氧砂浆配合比.doc

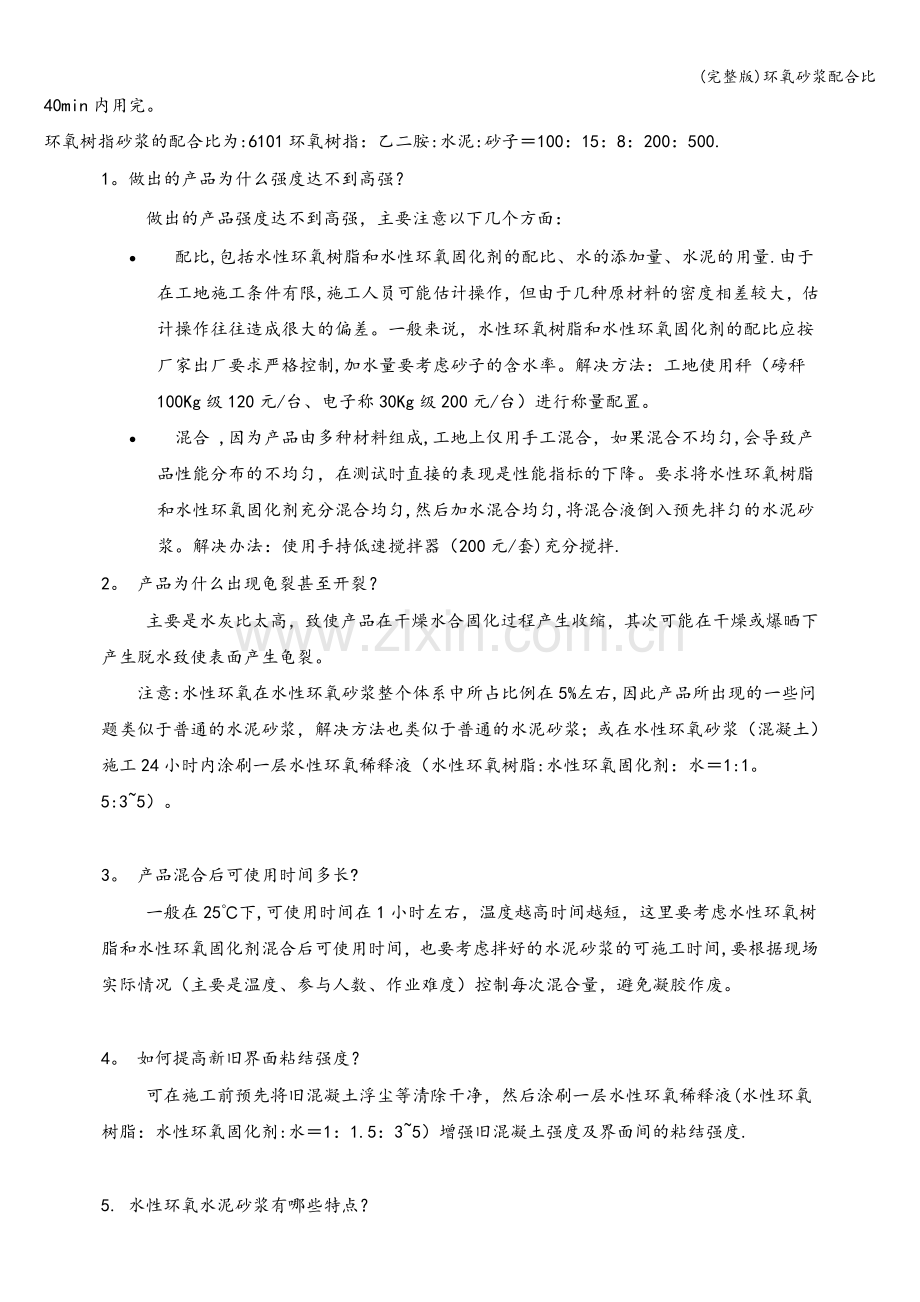

(完整版)环氧砂浆配合比环氧砂浆配合比(50Mpa）一、 原材料及试验条件1、 胶结材料：环氧树脂E44号2、 固化剂：乙二胺3、 增韧剂：二丁脂4、 骨料：中砂，细度模数2。5，含泥量1，含水量0。5%5、 搅拌方法:人工搅拌二、 配合比试验1、 配合比选择：依据经验选择以下配合比环氧树脂：干砂：乙二胺:二丁脂=100:250：8：172、 试验过程 先将骨料放入铁锅中炒干,使其不含水； 按照配合比比例称量好各原材料 将环氧树脂、乙二胺、二丁脂混合均匀后，加入骨料中,人工搅拌34min 搅拌均匀后,立即制作成型7.077.077.07抗压强度试件2组(12块） 养护4h后,脱模进行抗压强度试验，试验结果列于下表试件编号A组B组单块强度值56。258。458。057.657.258。858.658。257。259.259。060。0平均强度值57。758.7 根据环氧砂浆抗压强度,拟采用上述配合比即: 环氧砂浆：干砂：二丁脂：乙二胺 100：250：17:8环氧树脂砂浆配合比表（质量比）（参考件）名称环氧树脂丙酮乙二胺石英粉或瓷粉砂子（粒径0。250。55mm)环氧树脂砂浆1001068270540注：此种砂浆抗压强度可达68.688。3MPa，抗拉强度14.719。6MPa，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌,最后依次加入石英粉或瓷粉、砂子、再搅拌均匀,配好的环氧砂浆应在40min内用完。环氧树指砂浆的配合比为:6101环氧树指：乙二胺:水泥:砂子100：15：8：200：500. 1。做出的产品为什么强度达不到高强？ 做出的产品强度达不到高强，主要注意以下几个方面： 配比,包括水性环氧树脂和水性环氧固化剂的配比、水的添加量、水泥的用量.由于在工地施工条件有限,施工人员可能估计操作，但由于几种原材料的密度相差较大，估计操作往往造成很大的偏差。一般来说，水性环氧树脂和水性环氧固化剂的配比应按厂家出厂要求严格控制,加水量要考虑砂子的含水率。解决方法：工地使用秤（磅秤100Kg级120元/台、电子称30Kg级200元/台）进行称量配置。 混合 ,因为产品由多种材料组成,工地上仅用手工混合，如果混合不均匀,会导致产品性能分布的不均匀，在测试时直接的表现是性能指标的下降。要求将水性环氧树脂和水性环氧固化剂充分混合均匀,然后加水混合均匀,将混合液倒入预先拌匀的水泥砂浆。解决办法：使用手持低速搅拌器（200元/套)充分搅拌. 2。 产品为什么出现龟裂甚至开裂？ 主要是水灰比太高，致使产品在干燥水合固化过程产生收缩，其次可能在干燥或爆晒下产生脱水致使表面产生龟裂。注意:水性环氧在水性环氧砂浆整个体系中所占比例在5%左右,因此产品所出现的一些问题类似于普通的水泥砂浆，解决方法也类似于普通的水泥砂浆；或在水性环氧砂浆（混凝土）施工24小时内涂刷一层水性环氧稀释液（水性环氧树脂:水性环氧固化剂：水1:1。5:35）。3。 产品混合后可使用时间多长? 一般在25下,可使用时间在1小时左右，温度越高时间越短，这里要考虑水性环氧树脂和水性环氧固化剂混合后可使用时间，也要考虑拌好的水泥砂浆的可施工时间,要根据现场实际情况（主要是温度、参与人数、作业难度）控制每次混合量，避免凝胶作废。4。 如何提高新旧界面粘结强度？ 可在施工前预先将旧混凝土浮尘等清除干净，然后涂刷一层水性环氧稀释液(水性环氧树脂：水性环氧固化剂:水1：1.5：35）增强旧混凝土强度及界面间的粘结强度.5. 水性环氧水泥砂浆有哪些特点？ 通过水性环氧的交联固化及水泥的水化作用形成具有空间网状结构的高性能的有机-无机复合材料体系,具有以下特点： 以水作为分散介质，无异味,环保,对人体无毒害，不燃，存储、运输、使用均安全 ； 砂浆（混凝土）的力学性能、粘结强度、抗渗性能及耐腐蚀性显著提高； 热膨胀系数与砼接近,故不易从这些 被粘结的基材上脱开，耐久性好; 对基层干湿程度无要求,可在室温和潮湿环境中固化，潮湿面粘结性能优； 操作性能好，无需大型机械搅拌装置，与普通水泥砂浆施工相仿，工具可用水清洗； 成本低，仅为环氧树脂砂浆的3050%。 6. 水性环氧水泥砂浆有哪些应用？ 用作水泥制品及砼的修补增强材料，主要是混凝土构件的粘接和修补、桥梁工程、飞机跑道、公路修造、混凝土结构裂缝补强加固或防渗堵漏灌浆等领域; 用作瓷砖、大理石、花岗岩的粘结材料及大理石、花岗岩的防泛霜材料； 可用作海水、盐碱地区及化工厂等腐蚀环境中的耐腐蚀材料； 可用作地下室、隧道、卫生间、游泳池等处的防水抗渗材料； 可用作新老砼及新老砂浆的界面材料。 7。 汉中水性环氧水泥砂浆有哪些实际工程应用实例？ 高速公路修补：广东清远市高速公路、广东肇庆市高速公路、江苏常州高速公路等破损路面的修补；江西赣州、浙江温州、河北、福建、广东肇庆等收费公路载货车辆计重设备的安装修补; 桥梁工程:杭州湾大桥、汕头大桥、滨州黄河大桥等; 水利工程：大连海防线、三门峡大坝、葛洲坝等； 防水工程：上海石化污水管道、电力部门地下管道、上海黄浦江越江地铁隧道 、南水北调工程保定段等； 工艺品类：制作鱼缸饰品、古建筑修复等。材料有：环氧，丙酮,二丁酯,乙二胺,砂,水泥，其中水泥不用,砂子必须不含水分，参考配比：环氧（E51)：乙二胺=1215:1，加50丙酮，二丁酯,加35倍砂（粗细不同，可加入的倍数不一样）,保证能施工的前提下尽可能干稠，同时不能做太厚，否则容易开裂。1立方米成本1500020000元。给你另一个方案：原材料：水性环氧树脂H203A、水性环氧固化剂H203B、水、水泥、河砂.配比:水性环氧树脂H203A：水性环氧固化剂H203B:水：水泥：河砂=1：1。5:34：12。5：2530，强度M60，无厚度限制,1立方米成本50007000元.详细信息http：/hizone。cn/additive.htm，137 6176 8788概 述】 水性环氧砂浆(混凝土)添加剂由水性环氧树脂和水性环氧固化剂组成，与水泥砂浆（混凝土）有良好的配伍性。添加到砂浆（混凝土)中,通过水性环氧的交联固化及水泥的水化作用形成具有空间网状结构的高性能的有机-无机复合材料体系，起到增强、抗渗和抗化学品作用，可在潮湿界面和环境下快速固化，不产生龟裂,适应于水利、地下人防工程、道路桥梁等建筑物的缺陷修补粘结,亦可作防渗补漏材料。 2010年重点工程：嘉绍跨海大桥 上海人行道改造工程 2009年重点工程：北京长安街路面改造工程（长安街大修首用透水砖） 葛洲坝小湾工程 2008年重点工程：都江堰拉法基水泥厂加固工程 南水北调工程河北保定段 葛洲坝小湾工程 山东滨州黄河公路大桥2001年2007年工程：水性环氧水泥砂浆（混凝土）的实例应用【特 性】以水作为分散介质，环保，对人体无毒害,不燃，存储、运输、使用均安全；热膨胀系数与砼接近，故不易从这些被粘结的基材上脱开，耐久性能优异；砂浆（混凝土)的力学性能、粘结强度、抗渗性能及耐腐蚀性显著提高;可在干燥、低温、潮湿和水下等恶劣环境中固化，潮湿面粘结性能优;和易性好，操作施工简便，同一般的水泥砂浆（混凝土），工具可用水清洗;用量少，成本低，添加砂浆的56%,混凝土的35，成本仅为环氧树脂砂浆的3050%。【指 标】组分H203AH203B外观浅色粘稠液体淡黄色粘稠液体固含量9598%4951%PH7889配比A:B：水：水泥：砂子1：1.5：34:1015:2030A、B混合物适用期（25）0。5小时抗压强度mpa（28天）6090抗折强度mpa（28天）1216抗拉强度mpa(28天)59粘结强度mpa（28天）36【使用方法】 水性环氧砂浆(混凝土）添加剂由两个组分组成，先将组分A加入一个清洁备用桶内， 然后按比例加入组分B，可添加一定比例的水调节，充分搅拌，混合后添加到砂浆（混凝土）混匀即可使用 ； 聚合物混凝土的一般配比：灰砂比C/S（水泥：砂子）1：23； 聚灰比P/C（聚合物：水泥）0。20.3:1； 水灰比W/C（水:水泥）0。30.4：1。【注意事项】配比：使用称量工具按产品的配比严格称取水性环氧树脂、水性环氧固化剂、水等各组分的重量;舀取：舀取水性环氧树脂、水性环氧固化剂要使用各自的勺子，切记勿交叉使用，否则导致原材料报废；混合:使用低速搅拌器将混合的水性环氧树脂和水性环氧固化剂充分搅拌510分钟，直到混合物变成白色且均匀一致,搅动时没有明显痕迹，工具和容器清洗时毫无粘滞感,然后一边搅拌一边加水；混合量：按施工现场环境(主要是温度)和施工速度(主要是参与人数和作业难度）严格控制每次水性环氧混合物、砂浆（混凝土）的量，尤其在户外施工作业，应将水性环氧原材料储放在阴凉干燥处及在阴凉处完成混合作业,否则产品混合过多凝胶作废；加水量:根据产品的最终使用要求决定加水量，加水量越少，产品性能越好；同时如果加水太多水泥砂浆拌和太稀，易出现水泥制品收缩、踏落、开裂等常见问题；施工：预先将施工旧界面的尘渣清除干净并保持干燥,使用水性环氧稀释液（水性环氧树脂：水性环氧固化剂：水1：1.5:35)将旧界面涂刷一次,然后再施工水泥砂浆；清洗：施工完请及时将工具用水清洗干净.【包装储运】塑料桶包装，每桶50公斤，可根据客户需求包装；密闭储运，避免高温、阳光直照及冷冻,储存期为壹年。【技术服务】水性环氧水泥砂浆（混凝土）的应用配方水性环氧聚合物水泥砂浆测试方法服务电话：137 6176 8788。
