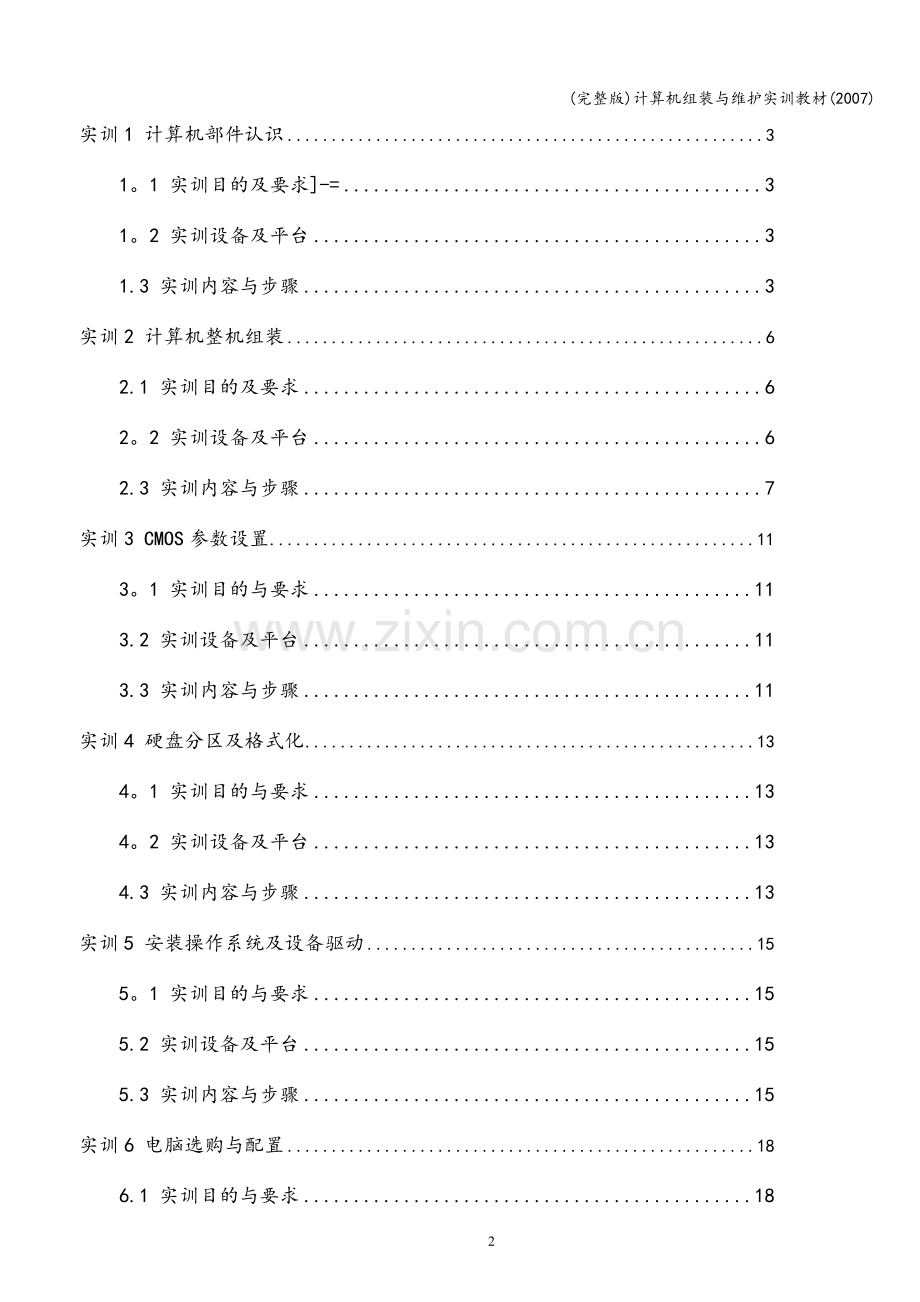

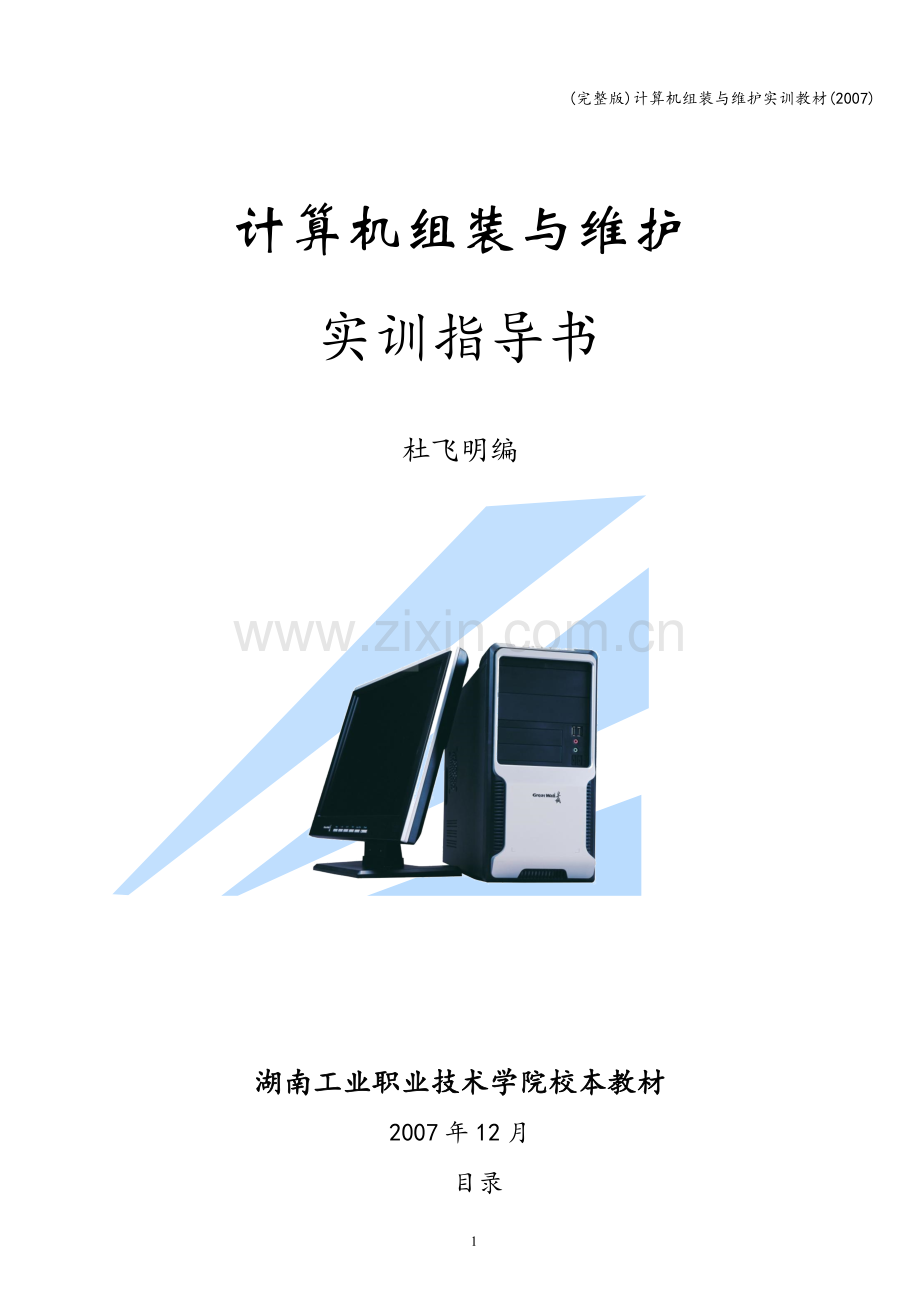

(完整版)计算机组装与维护实训教材(2007)计算机组装与维护实训指导书杜飞明编湖南工业职业技术学院校本教材2007年12月20目录实训1 计算机部件认识31。1 实训目的及要求-=31。2 实训设备及平台31.3 实训内容与步骤3实训2 计算机整机组装62.1 实训目的及要求62。2 实训设备及平台62.3 实训内容与步骤7实训3 CMOS参数设置113。1 实训目的与要求113.2 实训设备及平台113.3 实训内容与步骤11实训4 硬盘分区及格式化134。1 实训目的与要求134。2 实训设备及平台134.3 实训内容与步骤13实训5 安装操作系统及设备驱动155。1 实训目的与要求155.2 实训设备及平台155.3 实训内容与步骤15实训6 电脑选购与配置186.1 实训目的与要求186。2 实训设备及平台186。3 实训内容与步骤18实训1 计算机部件认识1.1 实训目的及要求1.1.1 通过计算机陈列室了解计算机个部件的形状及其构成。1.1.2 了解计算机发展史,判断计算机的发展规律及其趋势。1.1.3 认识计算机各部件。1.1.4 熟悉计算机各部件的作用和功能.1.2 实训设备及平台1.2.1 计算机产品陈列室.1.2.2 记录设备及其工具。1.3 实训内容与步骤1.3.1 主板从历史发展来看：主要有支持8088、80286、80386、80486、586、P2、P3、P4等。主机板(简称主板，Main board）又称母板或系统板（Mother Board，System Board），是计算机的重要部件，决定着系统的性能。主板是整个微机内部结构的基础。主机板的分类方式很多,可按支持CPU类型、芯片组的厂家、不同的外部接口等进行分类。主板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等结构。其中，AT和Baby-AT是多年以前的主板结构，现在已经淘汰；而LPX、NLX、Flex ATX则是ATX的变种，多见于国外的品牌机，国内尚不多见;EATX和WATX则多用于服务器/工作站主板；ATX是目前市场上最常见的主板结构，扩展插槽较多，PCI插槽数量在46个，大多数主板都采用此结构；Micro ATX又称Mini ATX，是ATX结构的简化版,就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下,多用于品牌机,并配备小型机箱;而BTX则是英特尔制定的最新一代主板结构。实际上，主板就是一块多层的印刷电路板，上面安装有各式各样的电子元器件并布满大量的电子线路，当微机工作时,通过输入设备输入数据，数据从南桥到北桥,然后北桥与CPU沟通，由CPU完成大量的数据运算,再由主板上的芯片输出到各个设备，最后输出设备影响我们的感官。北桥芯片通常离CPU和内存很近，运行速度很快，芯片上通常装有散热片和风扇。主要在主存、图形处理方面与CPU交换数据。而南桥芯片主要同I/O等外部设备打交道,速度通常较慢，一般没有散热片,而且南桥芯片的升级速度也没北桥快。认识主板的第一个步骤是对照主板图片和说明来熟悉主板上的芯片组、插槽（座）、接口、跳线的位置。主板上通常有CPU插槽、内存插槽、ISA插槽（比较老的主板有）、PCI插槽、AGP插槽、EIDE（硬盘、光驱）接口、电源接口、软盘驱动器接口、DIP开关和芯片组.主板上一般印有接口、跳线的简明标识（俗称“文字面)，可标示出BIOS芯片、串行口、并行口、PS/2接口、UBS接口、SATA、1394、CPU风扇电源接口、跳线、主板与机箱面板的按钮和指示灯接口等的位置和方向（即“1”脚所在位置)。主板上的零部件看似种类繁多，其实可以进行简单的归类.主要可分成芯片类(芯片组、BIOS EEPROM、受控频率震荡电路、CMOS SRAM、电压调整芯片等）、RLC 类(排阻、电感、电解电容、贴片电容）、插座（Socket）类(CPU插座、内存插座、BIOS插座等）、扩展槽(Slot）类（AGP、PCI、ISA)、接口(Connector）类（电源接口、软驱接口、硬盘接口、USB接口、1394接口、并口、串口)、晶体振荡器类（32.768KHz、14。318MHz)、排针跳线类（机箱面版）、纽扣电池等8类。图1-1 晶体振荡器1.3.2 内存386年代主要是使用30线 SIMM （Single Inline Memory Module） 即单边接触内存模组,容量有256 KB、1 MB、4 MB、8 MB多种容量，每根30线SIMM内存条有8位（1个字节）数据位，由于386/486 CPU的外部数据线是32位,所以这类内存条必须同时插4条。486年代主要使用72线 SIMM （Single In-line Memory Module） 即单边接触内存模组，容量有4 MB、8 MB、16 MB等,每根72线SIMM内存条有32位（4个字节）数据位（图4-5)，由于486 CPU的外部数据线是32位，所以72线SIMM只插1条就行，586 CPU的外部数据线是64位,所以72线SIMM必须插2条,现在SIMM内存已经很少见.586年代主要是使用168线 DIMM （Dual In-line Memory Module）即双边接触内存模组（图46），而168线的内存条的容量大多为16 MB、32MB、64 MB、128 MB等，一般为EDO。每根168线DIMM内存条有64位（8个字节）数据位,所以586 CPU的168线DIMM内存只插1条就行.1.3.3 CPU的技术参数1)、主频即CPU内部运算的工作频率的简称。它决定计算机CPU内部的运行速度，随着计算机的发展，主频由过去MHz发展到了现在的GHz。主频值得关注的有两点：A、在同系列微处理器，主频越高就代表计算机CPU内部的速度也越快，但对于不同类型的处理器,只能将此参数作参考.B、。注重与系统总线、内存、外部设备的配合与协调,重点打破影响系统整体性能发挥的瓶颈。2）、倍频与外频外频即系统总线时钟（Bus Clock）频率，目前系统的最高外频为200 MHz；倍频即主频与外频之比的倍数.主频、外频、倍频，其关系式：主频外频倍频。3）、前端总线Frontside Bus - (FSB）。通过北桥芯片连接微处理器和其它系统装置的主要总线接口，主要指处理器与主存、系统芯片、PCI装置、AGP卡、其它外设和没有后端总线L2高速缓冲的连接（The primary bus interface that connects a microprocessor to other system devices via the Northbridge system chipset。 Typically, it allows the processor to communicate with main memory (RAM）, the system chipset， PCI devices, the AGP card, and other peripheral buses。 It also connects to the Level 2 cache unless the processor has a backside bus）。 4）、 前端总线（FSB)频率可能叫前端总线速度更确切一些,Front Side Bus Speed.例如:P4 3.6GHz FSB 800MHz 其外频为200MHz，英特尔公司采用4倍速技术（The Intel NetBurst microarchitecture FSB uses Source-Synchronous Transfer （SST) of address and data to improve performance by transferring data four times per bus clock （4X data transfer rate， as in AGP 4X），即在每个时钟周期传输数据4次。而AMD公司采用2倍速技术，利用时钟的上升沿和下降沿传输数据，不过现在的AMD64微处理器采用AMD超传输技术，北桥已集成于CPU内部,处理器与内存、处理器与AGP等采用点到点的连接方式,可以在主频的同步下进行数据交换，打破了数据交换的瓶颈。如果把数据交换比作汽车运输货物的话，那么，英特尔公司采用的是提高汽车速度的方法；而AMD公司采用的修专用公路和公路加宽的办法。思考题:1、什么是CPU的主频、外频和倍频？三者之间有什么关系？；2、Internet搜索一些资料,了解目前最先进的主板控制芯片有哪些？分别有什么特点?。实训2 计算机整机组装2.1 实训目的及要求2.1.1 认识并仔细观察每一个电脑组件2.1.2 通过计算机整机组装过程了解计算机整机组成。2.1.3 学会正确使用常用维护工具。2.1.4 熟悉正确的计算机整机组装过程。2.1.5 记录你的收获. 2.2 实训设备及平台2.2.1 电脑操作台、十字螺丝刀、镊子、一字螺丝刀、尖嘴钳、CPU散热硅胶. 2.2.2 电脑组件：主板，CPU，内存，硬盘、显卡,显示器，软驱，光驱，键盘，鼠标,机箱，电源。 2.2.3 AMD和Intel平台的整机部件（不低于P4配置）各一套或多套.特别提示 整个组装过程应该非常小心，不要用力过大，以免损坏部件； 没有指导老师的检查和批准，不得开启电源. 安装前注意事项 1各个部件都是存放于防静电塑料包中，在安装之前一般不要将其取出；2为防止人体所带静电对电子器件造成损伤：在安装前，先消除身上的静电，比如用手摸一摸自来水管等接地设备；如果有条件,可配戴防静电环;3对各个部件要轻拿轻放，不要碰撞，尤其是硬盘; 4安装主板一定要稳固,每个部件一定要用镙丝将其固定.同时要防止主板变形,不然会对主板的电子线路造成损伤的；配件准备工作1了解各个配件，仔细阅读各配件的说明书,尤其注意有些配件的特殊要求；2了解配件上的接口以及主板上各种跳线的位置、与机箱面板和指示灯的接口等;3检查配件是否完好;4检查配件所需要的各种附件是否齐全,如硬盘架、镙钉、连接线等；设置跳线设置跳线是为了确定系统的工作状态，硬件不一样跳线也不相同，应该根据说明要求来进行设定. 注意:跳线位置不正确，轻则会造成系统不能正常工作，重则可能损坏板卡或器件。 为了争取更多练习时间，我们将硬件的安装提前，各部件的具体设定方法会在后面讲，此处只是提出来，让大家知道有这么回事.1设置CPU电压根据CPU的型号可以得知其电压值,也可以从销售商那里得到。有些CPU上本身就带有简单的标识.2设置CPU的工作频率主要的两组：CPU的外部（总线）频率和CPU内部的时钟倍频。3内存电压内存电压有1.8V，2。5V,3.3V和5V，不同的内存电压值不一样。根据主板说明书和采用内存的形式进行设定。注意:现在的主板很多都能自动侦测这些值，所以，很少需要具体的设定到这些值的。4设定主板与其它板卡的跳线5设定光驱、硬盘的主从跳线;如果光驱与硬盘在一条数据线上，则硬盘、光驱要分别设定为主盘、从盘。2.3 实训内容与步骤2.3.1 硬件组装的一般流程计算机的组装有一个基本步骤，但绝不是一成不变的。而组装的原则则是安装稳定、方便和可靠，则只要部件安装完成,都是可以的。1消除身上的静电,设定各个部件；2将CPU和内存安装到主板上;3将机箱打开，取出里面的镙钉。4安装电源；5安装硬盘、软驱、光驱；6安装主板；7安装显示卡、声卡等；8连接电源线；9连接数据线；10装挡板;11试机后盖上机箱盖；2.3.2 硬件组装的步骤及具体方法1在主板上安装CPU适应不同CPU的主板CPU插槽或插座 类型主要有Socket 7、Slot 1、Socket 370、SlotA、SocketA、Socket423和Socket478 等。CPU的构架应该与主板的CPU插座类型一致（在PIII时代有Slotl和Socket370相互转换的转换卡).如P4 CPU的安装步骤如下：(1）将Socket 478CPU插座的手柄向外 轻轻用力并上提至90度角的位置。(2）将CPU的第一脚(金色三角标记处) 对准插座上少一孔的位置，在将CPU轻轻按下去.（3)将CPU插座的手柄按至原位。（4)设置CPU的外频、倍频、电压。根据CPU的规格要求，按主板的说明书设的倍频、外频、工作电压（如果是软跳线的主板，这一步在CMOS设置中设置)。特别提示如果CPU的第一脚位置不正确，CPU无法插入，请立即更换至正确位置.插入CPU后，一定要观察CPU是否是平的。2安装CPU散热风扇（1）在散热风扇的散热片上贴上散热胶带，或在CPU上涂上散热膏。（2)装上CPU散热风扇，扣紧。(3)在主板上找到CPU散热风扇电源插座（其旁边有CPU）返N字样)，插上风扇电源线.3在主板上安装内存条具体步骤如下：（1)将内存插槽两端的白色手柄拔开。（2）按照插槽的方向将内存条插入内存插槽中.(3）在内存条两端均匀用力往下按，当听到响声，并且插座两端的白色手柄卡住内存条时内存安装好.特别提示内存条插在离CPU最近的第一组内存插槽上,这样系统最稳定。RDRAM必须成对安装，没有安装RDRAM内存条的RIMM内存插槽中应该插入RDRAM终结条(RDRAM终结条是主板的附件）。开机正常时，喇叭提示响声为一声(在AWARDBIOS中)，若是几声响，可能内存条安装不正确，拔下来重新安装一次。在安装Pentium时使用的72线的EDO内存条时,必须成对使用，安装时以45度插入，然后稍稍用力使之垂直于主板，并能听到内存插座两端卡簧的响声,内存条安装到位。很多电脑不稳定的情况,都是内存安装或内存品质引起的，所以在购买和安装的时候要特别注意。4装硬盘、光驱、软驱的步骤如下：（1）设定硬盘为主设备（Master),这也是硬盘出厂时的默认设置(当主板安装后，与IDE连接)。(2)在机箱的托架上选择一个合适位置,装上硬盘并拧上螺丝，注意硬盘的元件面下(以免掉入螺丝等导体，产生短路）.不要用长螺丝,以免顶坏硬盘的电路板（3）设定光驱为主设备(Master）,当主板安装后，与IDE2连接.(4）在机箱的托架上选择一个合适位置，装上光驱并拧上螺丝，注意光驱的面板与箱的面板对齐。（5）在机箱的托架上选择一个合适位置，由机箱面板往里插入软驱并拧上螺丝UDMA硬盘不要和不支持UDMA的硬盘或CDROM接在同一条信号排线上.UDMA33硬盘的安装方法与普通硬盘的安装方法相同，同样使用一般的40芯的号排线。5固定主板到机箱的底板上安装主板到机箱底板上的步骤如下:(1）把主板放在机箱的底板上，观察对应孔位，决定在哪几个位置用铜柱和塑料柱将主板固定在底板上。选定孔位的原则是：保证主板安装平稳，拔插扩展卡时不会使主板弯曲。（2)用几个铜柱和塑料柱把主板固定在机箱底板上。6连接主板电源Pentium时代主要是AT主板,现在的主板多数是ATX主板。步骤1：当使用AT主板时,AT电源插头是两个，要求黑线紧挨着.当使用ATX主板时，支持Pill及以前CPU的ATX电源是一个主板电源插头,支持P4CPU的ATX电源有3个主板电源插头(有的P4主板只使用了其中两个电源插头）。插入主板电源插座时一定要注意方向。步骤2:连接ATX电源功能开关,将ATX机箱面板电源开关插头PWR_SW连接到主板上。7连接硬盘、光驱、软驱的信号线和电源线机箱电源引出的几个大的D型4针电源插头（12V，GND，GND,+5V)，它们足一样的。插入硬盘和光驱的电源插座时,注意D型的方向性：机箱电源引出的小的电源插头是给144MB软驱使用的,它上面与144MB软驱上的电源插座有一个卡口，必须对应起来。现在的硬盘和光驱主要是IDE类型的,IDE信号电缆为40芯或80芯的扁平电缆线，一条扁平电缆线有三个接头，一头插在主板的IDE插座上，另两个接头接两个IDE设备，接头没有主次之分。有颜色的边线是第一引脚，在插座上的第一引脚附近有“Pin广的字样.一般来说,IDE硬盘和IDE光驱插座的第一引脚靠近它的电源插座，插入扁平信号线时要使引脚对应起来。 软驱扁平的信号电缆为34芯,有颜色的边线为第一引脚，一条软驱电缆可连接两个软驱,以折线为分界点，折线的外端连接A驱，折线的内端连接B驱，另外的一端连接主板上的软驱接口，所以A驱和B驱是由软驱信号电缆来决定的，现在的CMOSSETUP设置程序中，可以设置A驱和B驱交换。软驱34芯信号电缆插座的第一脚附近有“Pin1的字样,或有特殊的标记。一般地，SONY和NEC品牌的软驱，第一引脚靠电源端，而Panasonic品牌的软驱，第一引脚远离电源端，插入扁平型号电缆时要使引脚对应起来。（1)将软驱扁平信号电缆折线的外端的第一引脚插在软驱34芯插座的第一引脚，作为A驱；折线的内端的第一引脚插在软驱34针插座的第一引脚，作为B驱，B驱可有可无。(2)连接软驱的电源线，注意方向性。8连接硬盘、光驱信号线和电源线的步骤如下：(在前面把硬盘装入机箱内托架时，已经设置好IDE的主设备和从设备。)(1）将IDE扁平信号电缆按有色边线对应硬盘插座第一引脚的方向插入。(2）将IDE扁平信号电缆按有色边线对应主板IDEl插座第一引脚的方向插入。(3）把机箱提供的外设D型电源插头按指示方向插在硬盘的D型电源插座上。（4)将IDE扁平信号电缆按有色边线对应光驱插座第一引脚的方向插入。（5）将IDE扁平信号电缆按有色边线对应主板IDE2插座第一引脚的方向插入。(6）把机箱提供的外设D型电源插头按指示方向插在硬盘的D型电源插座上.特别提示电源线是不能接反的！软驱信号线如果接反或只插了一半,在开机时，软驱上的指示灯会常亮，此时不会损坏软驱,只要关机，重新正确插入即可。机箱面板硬盘指示灯HDDLED常亮，说明硬盘信号线插反了.此时不会损坏硬盘，只要关机,重新正确插入即可。现在支持UDMA66、UDMA100、UDMAJl33和UDMAJl50硬盘的主板，提供了一根80芯的IDE信号电缆线，IDE的插座和原来是一样的，只是在原来的40芯的信号电缆线上增加了40根地线，以保证信号高速传输的稳定性。9主板总线扩展槽插入显卡、声卡、Modem卡、网卡在主板上有一个安装AGP显卡的AGP插槽，有1或2个等价的ISA总线槽，36个等价的PCI总线槽。一般来说，ISA板卡的元件面与AGP和PCI板卡的元件面是相反的， 在插入短的无挡板的板卡时(如一些硬盘还原卡），一定要注意方向，否则可能会损坏板卡。现在的显卡大多是AGP类型,其他的板卡绝大多数是PCI类型，ISA板卡已经逐步退出其历史舞台。10安装显卡（以AGP显卡为例）（1）拆下AGP插槽对应机箱后背挡板。(2)在AGP插槽上插入AGP显卡，注意前后均匀用力。(3)把AGP显卡用螺钉固定在机箱上。 10安装声卡(以PCI声卡为例)（1）选定一个安装PCI显卡的PCI插槽,并拆下PCI插槽对应机箱后背挡板。 ，（2)在PCI插槽上插入PCI显卡，注意前后均匀用力。(3)把声卡用螺钉固定在机箱上。（4）用CDROM附带的音频连接线，将CDROM上CD音频输出，与声卡上的音频输入口连接起来。11安装Modem卡（以PCI Modem卡为例）（1)选定一个安装Modem卡的PCI插槽，并拆下PCI插槽对应机箱后背挡板。（2)在PCI插槽上插入PCIModem卡，注意前后均匀用力.12外部线路连接：将键盘、鼠标接到各自接口,将显示器信号线接到显卡VGA接口，并固定好螺丝，显示器电源连接好、将有源音箱连接至声卡LINE OUT端，最后连接好主机箱电源。13通电试验：检查连接是否正确正常，最后通电检查。思考题：1、组装电脑的注意事项是什么?；2、现在的电脑有哪些组成部件?它们的作用分别是什么? 3、列出目前市场上有代表性的主板、CPU、内存、硬盘、显卡、显示器的性能指标。 4、认识电脑的每一个部件，并在电脑公司中收集有关电脑组件的宣传彩页，多了解一些硬件的产品. 实训3 CMOS参数设置3.1 实训目的与要求3.1.1 了解CMOS的含义参数设置的主要作用。3.1.2 掌握CMOS参数设置的基本操作方法。3.1.3 熟悉CMOS主要参数的设置方法。3.2 实训设备及平台3.2.1 电脑操作台、十字螺丝刀、镊子、一字螺丝刀。 3.2.2 不同版本的BIOS芯片主板主机若干，系统能正常工作。3.3 实训内容与步骤3.3.1 实验内容1、练习CMOS的各项设置。2、练习用放电法解除CMOS密码。3、练习用DEBIUG程序去除口令。3.3.2 实验步骤：1、 基本CMOS设置主板的CMOS记录计算机的日期、时间、硬盘参数、软驱情况及其它的高级参数。平常人们说的BIOS设置或 CMOS设置指的就是这方面的内容。 CMOS能把这些信息保存下来,即使关机它们也不会丢失，所以以后你不必对它重新设置，除非你想改变电脑的配置或意外情况导致CMOS内容丢失.进入CMOS设置程序：根据开机画面提示按相应按键或F2（有些电脑是按Ctrl+Alt+Esc三键，具体要看屏幕上的提示)进入BIOS设置程序主界面.A) 当开机后屏幕显示如下信息，马上敲一下“Delete键，就进到了CMOS设置的主菜单。(）B） 第一个是基本设置；用光标键把光条移到“STANDARD CMOS SETUP”一项，它包含硬件的基本设置情况。有“Date”， “Time”。C）高级参数设置：将光标移到Advanced BIOS Features选项上, 按回车键，观察其窗口组成,对启动顺序、按键频率等进行修改设置.D）硬盘参数的设置E)启动顺序设置F）设置和取消密码：将光标移到Set Supervisor Password选项上, 按回车键,设置管理员密码。取消密码只要在Enter Password下直接输回车即可.G）保存设置退出：将光标移到Save & Exit Setup选项,按回车，输入Y，回车。2、放电A）切断电源。B)拆开机箱。C） 主板上有跳线(clear cmos）帽短接，可以清除CMOS里存储的参数。3、debug命令清除CMOS可通过debug命令直接操作I/O端口，改写CMOS SRAM的内容,从而破坏其CMOS SRAM校验和（Checksum）；计算机每次开机时都会计算CMOS SRAM内容的校验和，并与以前保存在CMOS SRAM中的校验和字节进行比较，当它们不同时，计算机就认为电池电压低，配置信息已丢失，需重新进行CMOS SRAM设置，利用以上特性可清除密码,但要注意的是：保存时间的字节不进行累加和运算，对低地址字节的改写不能破坏其校验和，故改写时间内容无效。大家应该清楚的是：CMOS SRAM（128字节或256字节）的内容是通过I/O端口70h和71h进行操作的，首先debug命令输出要进行操作的字节地址到70h,再通过对71h写数据完成对70h字节里保存的地址进行写操作,当然也可通过debug命令I对CMOS SRAM内容进行读操作，操作方法同写操作。RTC （Standard） RAM 中00h0Dh内容如表3-4，而0Eh7Fh 114 Bytes 为用户自定义 RAM。表3-1 RTC中 00h0Dh常规内容Index00h01h02h03h04h05h06hNameSecondsSeconds AlarmMinutesMinutes AlarmHoursHours AlarmDay of WeekIndex07h08h09h0Ah0Bh0Ch0DhNameDay of MonthMonthYearRegister ARegister BRegister CRegister D在设置CMOS的操作中,可能将CMOS设置的密码遗忘，这时可以用Debug命令将CMOS保存的密码破坏，恢复为初始值。debug命令如下：格式：debug-O 70 21 -O 71 23 -Q思考题：1、关闭L1或L2 CACHE；2、为什么debug命令能清除CMOS中的密码?实训4 硬盘分区及格式化4.1 实训目的与要求4.1.1 掌握硬盘分区的概念和方法.4.1.2 掌握硬盘高级格式化的操作方法。4.2 实训设备及平台4.2.1 电脑操作台.4.2.2 P4计算机整机一套或多套.4.2.3 包含Fdisk、Format程序的启动软盘或启动U盘或启动光盘1张或多张4.2.4 硬盘为空。4.3 实训内容与步骤4.3.1 硬盘分区：（1）用启动软盘或启动U盘或启动光盘启动计算机。在A：下输入Fdisk命令,进入FDISK分区主界面。（2）创建主分区:在FDISK Options窗口下的“Enter Choice:1”中输入1，按回车，再在Create DOS Partition or logical DOS Drive窗口下的“Enter Choice：1”中输入1，创建主DOS分区.(3）创建扩展分区：在Create DOS Partition or logical DOS Drive窗口下的“Enter Choice：1”中输入2,按回车，创建扩展DOS分区。(4）设置活动分区：在FDISK Options窗口下的“Enter Choice：1”中输入2，按回车,在Enter the to make active 1中输入1，表示将主DOS分区设置为活动分区。（5）建立逻辑分区：在Enter logical of disk space (%） 中输入第一逻辑分区的容量，如20 000(2GB)。再在Enter logical of disk space (%) *中输入第二逻辑分区的容量,如20 000（2GB）。这时已将硬盘分出2个逻辑分区。按ESC键返回FDISK Options窗口。（6）查看分区信息：在FDISK Options窗口下的“Enter Choice：1”中输入4，按回车，可以查看已建立好的DOS分区。(7)删除分区：在FDISK Options窗口下的“Enter Choice:1”中输入3，按回车，可以删除已建立好的主DOS分区、扩展分区、逻辑分区等。4.3.2 高级格式化硬盘(1）用Fdisk分区程序完成硬盘分区后，退出分区程序并用启动软盘（或U盘或光盘）重新启动计算机。（2）在A:提示下输入format c：按回车，格式化C盘。（3)在“proceed with Format(Y/N）？”提示下输入Y，按回车。（4)格式化完成后，在“Volum Lable（）？”提示下输入C盘卷标，即给C盘起一个名字，最多由11个ASCII字符组成.思考题：1、为什么要对硬盘进行格式化？硬盘的格式化有哪两种？ 2、硬盘的主要参数和技术指标有哪能些？3、什么是硬盘的分区？怎样对硬盘进行分区？常见的分区格式有哪些? 实训5 安装操作系统及设备驱动5.1 实训目的与要求5.1.1 了解操作系统的安装过程和步骤.5.1.2 了解操作系统的特点5.1.3 了解设备驱动程序的作用及安装驱动程序的方法。5.2 实训设备及平台5.2.1 电脑操作台。5.2.2 P4计算机一套或多套。5.2.3 Win98Win2000WinMeWinXP安装启动光盘若干.5.2.4 设备驱动程序光盘或软盘。5.3 实训内容与步骤5.3.1 安装操作系统（1）安装Win98操作系统1)用Win98启动软盘或U盘或光盘启动计算机,将Win98安装光盘放入光驱中，将光标切换到光盘目录下，输入Setup按回车。2）屏幕提示Win98安装程序窗口，用鼠标点击“继续C”按钮.3）在Win98安装程序向导窗口中选择安装路径，然后单击“下一步”按钮。4）在安装程序选项中选择“典型安装，然后单击“下一步按钮。5)选择安装常用组件,单击“下一步”按钮。6)输入计算机名,工作组，计算机说明，然后单击“下一步按钮。7）按屏幕提示制作Win98启动软盘，然后单击“下一步按钮。8)在用户信息窗口中输入姓名、公司名,然后单击“下一步按钮。9）在许可协议窗口中选“接收协议项”,然后单击“下一步”按钮。10）输入Windows产品密钥，单击完成.11)重新启动计算机，完成Win98安装。5.3.2 安装WinXP操作系统1）将WinXP安装光盘放入光驱，计算机会自动进入安装界面。2）观察屏幕显示信息.3）在“欢迎使用安装程序窗口下按回车键。4）选安装WinXP。5)按下F8键同意安装协议。6）选择安装WinXP所在的分区，如果硬盘没有分区，可以创建分区。7）选择分区文件系统格式如NTFS或FAT.8)观察屏幕显示信息。9)进行“区域和语言选项”，可以使用默认值，直接单击“下一步按钮.10)输入用户姓名和单位，然后单击“下一步按钮.11)输入产吕密钥，单击“下一步”按钮。12）输入计算机系统管理员密码并确认密码单击“下一步”按钮。13)设置计算机的当前日期和时间,单击“下一步”按钮.14)观察屏幕信息。15）在网络设置中，选“典型设置”，然后单击“下一步”按钮。16)输入计算机工作组。17）观察屏幕信息.18）在选择与Internet连接方式时，可单击“跳过（s)“按钮。19)在选择是否要激活WinXP时，先选“否”，单击“下一步”按钮。20)输入用户帐户名,然后单击“下一步”按钮.21)单击“完成按钮。5.3.3 设备驱动程序的安装在这里只介绍Win98系统下驱动的安装，其它Windows系统的驱动安装操作类似.（1）安装显示卡在桌面上的空白处单击鼠标右键选择“属性”-在“显示属性”窗口中单击“设置选项卡-单击“高级”按钮单击“适配器”选项卡-单击“更改”按钮-在“升级设备驱动程序向导”窗口中单击“下一步”按钮再单击“下一步”按钮选定驱动程序所在的路径取消“搜索软盘驱动器”选项单击“下一步按钮-单击“下一步”按钮-这时屏幕提示“Windows已经安装了此硬件设备的升级驱动程序,单击“完成”按钮最后再击“是”按钮重新启动计算机，这样就完成了显示卡驱动程序的安装。（2)安装声卡用鼠标右击“我的电脑选择“属性”在“系统属性”窗口中单击“设备管理器”选项卡在树状目录中选中“其它设备下的“PCI Mutimedia Audio Device”单击“属性”按钮在“PCI Mutimedia Audio Device属性”窗口中选“驱动程序”选项卡单击“升级驱动程序按钮-在“升级设备驱动程序向导窗口中单击“下一步”按钮再单击“下一步按选定驱动程序所在的路径名-单击“下一步”按钮单击“下一步按钮单击“完成”按钮单击“关闭”按钮-单击“确定按钮，这时在屏幕的右下方就会出现小喇叭的图标。这样就完成了声卡驱动的安装.（3）安装调制解调器（MODEM)先关闭计算机，将MODEM按到计算机串口COM1上,接通MODEM电源，打开计算机。用鼠标选中“开始”菜单选中“设置”下的“控制面板”双击“调制解调器”图标在“安装新的调制解调器窗口下单击“下一步”按钮单击“下一步”按钮-再单击“下一步按钮-在位置信息窗口中输入所在地区电话区号，如果是分机，要输入外线号单击“下一步”按钮-单击“完成”按钮，这时完成计算机对MODEM的检测-在“添加新硬件向导下单击“下一步”单击“下一步”-选择驱动程序所在路径-取消“搜索软盘驱动器”选项单击“下一步”按钮单击“完成”按钮。这时屏幕上又会出现一个“添加新硬件向导”界面，这是要求安装MODEM拨号声音驱动程序，单击“下一步”按钮-单击“下一步”按钮单击“下一步”按钮-单击“下一步”按钮最后单击“完成”按钮，完成了MODEM驱动程序的安装.（4）安装网卡用鼠标右击“我的电脑”-选择“属性”-在“系统属性”窗口中单击“设备管理器”选项卡在树状目录中选中“其它设备下的“PCI Ethernet Controller”-单击“属性按钮-在“PCI Ethernet Controller属性”窗口中选“驱动程序“选项卡单击“升级驱动程序”按钮-在“升级设备驱动程序向导窗口中单击“下一步按钮再单击“下一步”按钮选定驱动程序所在的路径名单击“下一步”按钮单击“下一步”按钮-单击“完成”按钮-最后再单击“是按钮重新启动计算机，这时屏幕上出现了一个“网上邻居”图标，这说明已完成了网卡的安装。网卡驱动安装后还要设置网卡参数才能连接局域网,可以在“网上邻居图标上单击右键，选择“属性,在“网络”窗口中添加所需要的网络协议,IP地址等.（5)安装打印机先关闭计算机，将打印机通过打印数据线连接到计算机并口上，接通打印机电源,打开计算机。用鼠标单击“我的电脑-选择“属性”在“系统属性”窗口中单击“设备管理器”选项卡单击“刷新”按钮单击“确定按钮，这时只要计算机自带打印机驱动程序就可以自动安装打印机驱动程序。安装打印机后，选中“控制面板”中的“打印机”图标，就可以看到所安装的打印机型号。思考题:1、双系统的安装顺序是什么? 2、如何使用磁盘碎片整理程序维护硬盘?实训6 电脑选购与配置6.1 实训目的与要求6.1.1 通过网络或实地走访电脑公司，了解目前电脑的主流配置。6.1.2 掌握电脑的基本配置方法与原则。6.2 实训设备及平台6.2.1
