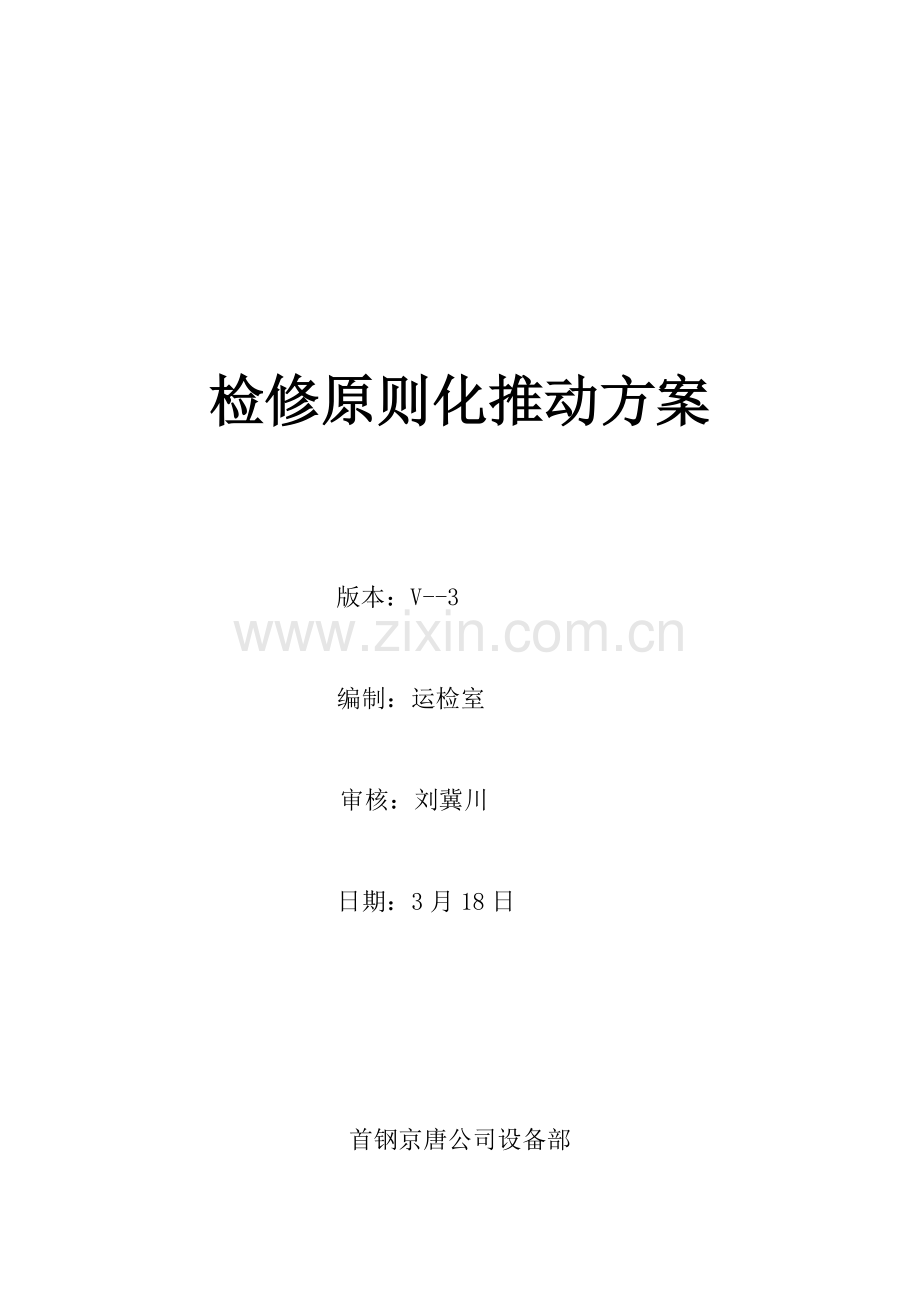

检修原则化推动方案
版本：V--3
编制：运检室
审核：刘冀川
日期：3月18日
首钢京唐公司设备部

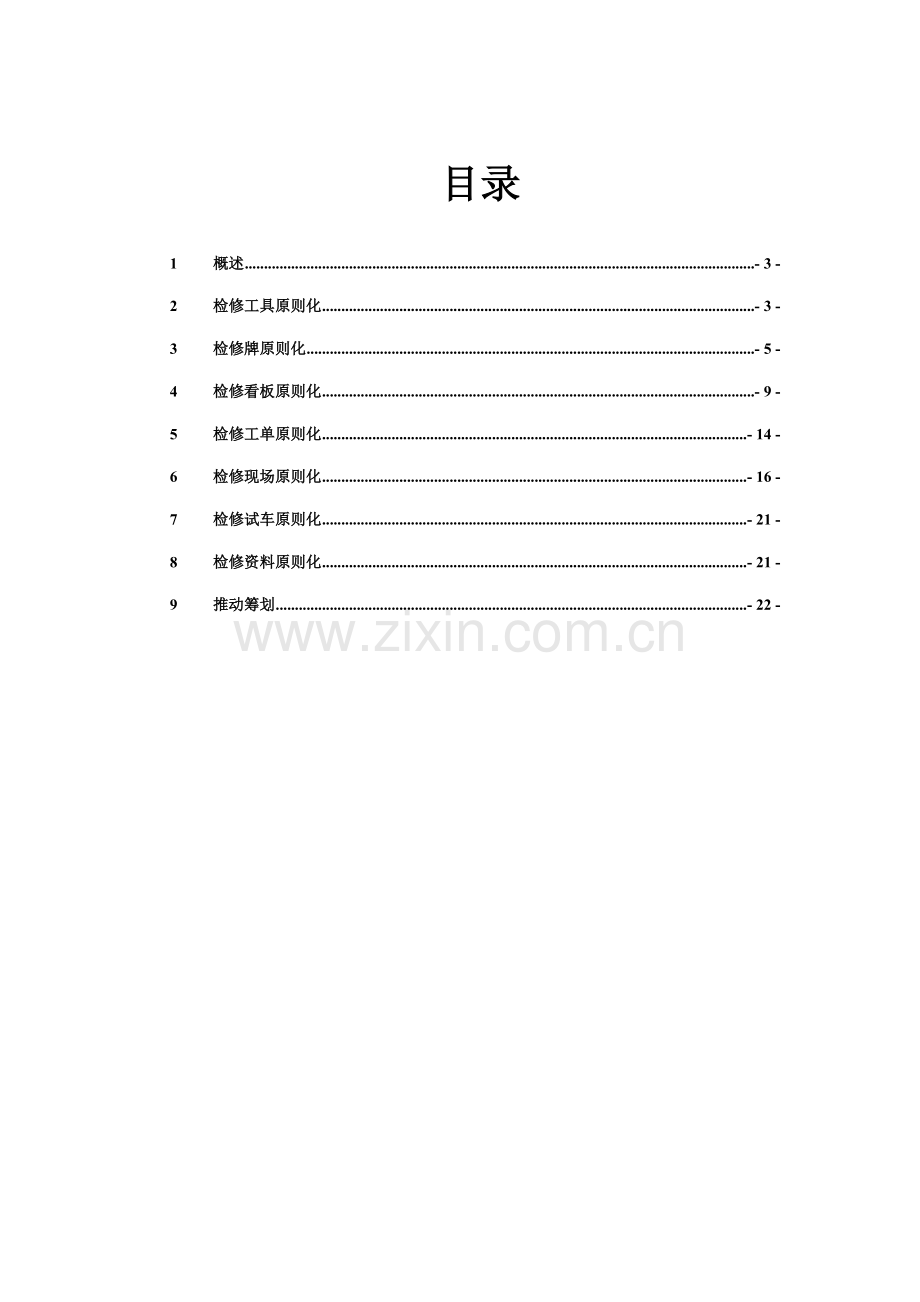

目录
1 概述 - 3 -
2 检修工具原则化 - 3 -
3 检修牌原则化 - 5 -
4 检修看板原则化 - 9 -
5 检修工单原则化 - 14 -
6 检修现场原则化 - 16 -
7 检修试车原则化 - 21 -
8 检修资料原则化 - 21 -
9 推动筹划 - 22 -
1 概述
为规范检修管理、提高检修水平、保证检修质量，特制定《京唐公司检修原则化推动方案》。重要规范内容如下：
序号
项目
现状
规范后
费用（万）
必要性
1
检修工具
检修工具自行配备，不规范、不统一、缺失。
对工具包和必要检修工具统一配备。
6
2
检修牌及挂板
式样不统一，对执行没有太大影响。
式样统一。
4
3
检修看板
式样不统一、内容指引性不强、某些区域无看板。
式样统一、有较强指引性。
10
4
检修工单
工单页面不合理、指引性不强。除工单外其他安全文献太多。
工单界面优化，整合安全等文献，减少现场工作量。
0
5
检修现场
原则化内容不明确、执行状况不好。
原则明确、可执行性强。
0
6
检修试车
无明确试车规定。
有明确试车规定。
0
7
归档资料
无明确归档资料规定，管理不规范、不能满足认证规定。
归档资料明确，满足认证规定。
0
2 检修工具原则化
1
2
2.1 人员状况
对炼铁等10个作业部点检人员进行记录，共计639人。其中，点检工程师307人，点检员332人，机械专业302人，电气专业337人。
作业部
点检工程师
点检员
总计
机械
电气
机械
电气
炼铁部
21
10
16
4
51
炼钢部
20
20
32
15
87
热轧部
20
15
19
6
60
冷轧部
34
91
37
87
249
彩涂部
10
14
11
10
45
镀锡部
8
9
18
8
43
供应部
5
10
9
24
能环部
5
9
17
12
43
运送部
4
4
4
8
20
质监部
5
3
6
3
17
小计
132
175
170
162
639
共计
307
332
639
2.2 工具配备及价格
筹划采购机械专业工具备10寸活扳手、公制内六角扳手、工具包三种，每套价格100.51元，详细如下：
专业
配备工具
物料编码
ERP中价格
机械
10寸活扳手
18.82
公制内六角扳手
56.69
工具包
25
总计
100.51
筹划采购电气专业工具备8寸活扳手、斜嘴钳、一字螺丝刀、低压检电笔 220V、工具包五种，每套价格102.58元，详细如下：
专业
配备工具
物料编码
ERP中价格
电气
8寸活扳手
13.49
6"双色柄斜嘴钳
47.53
一字螺丝刀5mm*100mm
11
工具包
25
低压检电笔 220V
5.56
总计
102.58
2.3 费用状况
机械专业以302人，共计30354.02元，电气专业以337人，共计34569.46元。总计64923（约6.5万）
3 检修牌原则化
3.1 操作牌和检修牌
修改《设备检修安全确认管理制度》，将制度第八条中检修牌按照施工专业进行分类，分为机械、电气、自动化、液压等专业。此外，各种牌下标有“首钢京唐公司”、“首钢京唐公司**部”、“**部**分厂”等，结合这次分厂建制取消，将所有牌下标统一为“首钢京唐公司**部”详细见图1、图2：
图1.操作牌式样
图2.检修牌式样
3.2 检修牌挂板
规范设备操作牌挂板，将设备名称写在操作牌悬挂位置及下方，详见图3。某些区域设备较少，可对设备专业进行细分，详见图4。
图3.检修牌挂板1
1、尺寸：①两块操作牌之间垂直间隔至少2cm；
②每个小格子长*宽：7*10cm，使用黑色边框；
③上面标题框宽12cm，下面标记宽8cm;
④每个小格子开孔位置在格子中央，且距离格子顶部10.5mm，圆孔直径为4mm。
2、字体：①上标题字体为楷体，红色；
②“四个一流”字体为华为行楷，红色；
③操作牌名称字体为宋体，在格子中央及两格子中央，使用黑色，大小统一。
3、背景：统一为白色。
图4.检修牌挂板2
1、尺寸：①每个小格子长*宽：7.5*10.5cm，使用黑色边框；
②上面标题框宽12cm，下面标记宽8cm;
③每个小格子开孔位置在格子中央，且距离格子顶部13mm，圆孔直径为4mm。
2、字体：①上标题字体为楷体，红色；
②“四个一流”字体为华为行楷，红色；
③操作牌名称字体为宋体，在格子中央，使用黑色，大小统一。
3、背景：统一为白色。
4 检修看板原则化
1) 定修看板：
u 看板内容：检修概况、检修项目、检修组织机构、安全事项、重点项目施工方案、重点项目试车方案、技术资料、重要告知。
u 看板位置：重点设备检修区域或恰当位置。
u 备 注：由于定修时间短且次数多，重复使用看板，材料打印放到相应位置即可。
1、尺寸：①看板长*宽：150*120cm；②每个小格子长*宽：31*38；
③四个格子长：31*4=124cm，两个格子宽：38*2=76cm；
④两侧格子距边距8.5cm，四个格子之间间距为3cm；
⑤上面标题框宽12cm，下面标记宽8cm，两格子间及与上下间距为8cm。
2、字体：①上标题字体为仿宋_GB2312，红色，加艺术字渐变填充；
②检修概况字体为仿宋_GB2312，黑色；③“四个一流”为华为行楷，红色；
④英文字体为Calibri，白色；
3、背景：统一为京唐公司图片。
2) 年修看板（作业区级主看板）
u 看板内容：检修简介、组织机构、检修单位信息、检修网络节点图。
u 看板位置：放在年修会议室或恰当位置。
1、尺寸：①看板长*宽：150*120cm；
②上面标题框宽12cm，下面标记框宽8cm；
③中间某些距两侧边框均为 8cm；
2、字体：①上标题字体为仿宋_GB2312，红色，加艺术字渐变填充；
②“四个一流”字体为华为行楷，红色；
③英文字体为Calibri，白色；
④看板别的字体均为宋体，黑色；
3、背景：统一为京唐公司图片。
3) 年修看板（作业区级安全看板）
u 看板内容：安全目的、检修人员安全通则、区域检修安全组织机构、安全注意事项、安全培训记录、安全违章考核。
u 看板位置：放在作业区入口或恰当位置。
其中，1、尺寸：①看板长*宽：150*120cm；
②上面标题框宽12cm，下面标记框宽8cm；
③中间部门距上下框、两侧边框均为 8cm；
2、字体：①上标题字体为仿宋_GB2312，红色，加艺术字渐变填充；
②“四个一流”字体为华为行楷，红色；
③英文字体为Calibri，白色；
④看板中右上角字体均为宋体，红色；
⑤看板中框背景标头为宋体，白色；
⑥安全通则下部字体为宋体，黑色；
3、背景：统一为京唐公司图片。
4) 年修看板（作业区级区域看板）
u 看板内容：检修简介、组织机构、检修区域简图、重点项目施工节点、重点项目施工方案、现场检查通报、技术资料、重要告知等。其中，重点项目施工方案、现场检查通报、技术资料、重要告知打印后夹在看板相应位置。
u 看板位置：放在区域重要设备检修区域或恰当位置。
1、尺寸：①看板长*宽：150*120cm；
②上面标题框宽12cm，下面标记框宽8cm；
③中间部门距两侧边框均为 8cm；
2、字体：①上标题字体为仿宋_GB2312，红色，加艺术字渐变填充；
②“四个一流”字体为华为行楷，红色；
③英文字体为Calibri，白色；
④看板别的字体均为宋体，黑色；
3、背景：统一为京唐公司图片。
5) 维检单位看板（无硬性规定）
u 看板内容：维检单位看板涉及：施工组织机构、检修项目危险源辨识、重要检修项目及进度安排、施工方案、安全办法、质量原则。详细内容打印后夹在相应位置。
u 看板位置：检修现场。
1、尺寸：①看板长*宽：150*120cm；
②上面标题框宽20cm，下面标记框宽8cm；
③中间部门距两侧边框均为 8cm；
2、字体：①上标题字体为仿宋_GB2312，红色，加艺术字渐变填充；
②“四个一流”字体为华为行楷，红色；
③看板别的字体均为宋体，黑色。
5 检修工单原则化
对工单页面进行优化，增长班组录入、增长安全交底及应对办法等。并将检修前安全交底、检修过程中安全确认整合到工单中，减少了现场工作量，形成施工委托一纸化。详见图3和4。3月1日下发《检修工单管理办法（试行版）》规范工单填写。
图3.工单正面
图4.工单背面
6 检修现场原则化
1、检修现场围栏、标记牌
检修属地，采用围栏如下图右侧，结合警戒线进行布置。警戒线上印刷施工单位公司名、安全警示语等；
对于检修现场环境复杂不适合设立属地，各施工单位在获得区域管理人员批准后，可不设立属地，但必要放置警示牌，警示牌内容为“检修现场，闲人免进”。警示牌规格参照下图尺寸。
2、人员着装规范
规定检修人员着装整洁，进入现场对的穿戴劳动防护用品。
对的：
错误：
3、三不见天
类别
规定
示例
油脂
润滑油脂在使用先后必要密封，油桶拆盖后用塑料布密封，拆卸管路必要用塑料布密封
备件
上线前，备件必要进行清洗，清洗完毕后进行密封，不得将备件外表或者工作面外露
开盖
设备
开盖设备必要进行防护，防止异物进入损坏机械或污染润滑介质
4、三不落地
类别
规定
示例
备件
新备件、下机件，拆卸零件不落地，地面必要要铺设胶皮、铁板或其他防护材料
工具
工具必要放置在工具箱或工具架上，使用过程需暂时放置时，地面必要要铺设胶皮或专用地布
材料
材料放置在地面时，地面必要要铺设胶皮或地布，做好防护工作
5、三条直线
类别
规定
示例
工器具
工器具必要分类摆放，成直线放置，倒链及钢丝绳应依照检修需要备至现场定置存储
备件
上下线零件必要分类摆放，依照种类成直线布置
材料
使用材料必要分类摆放，区别上下线
6、三项规定
类别
规定
示例
线路
电焊线保证双线到位，氧气、乙炔双股并行，使用时沿设备基本、梯子等边沿横平竖直铺放
垃圾
垃圾分类存储，不能混装，外观保持整洁，周边不能有垃圾、废钢等杂物
干油
干油泵本体不能有废干油及油污，电源线码放整洁，干油管及接头不能有废干油
7、别的亮点
7 检修试车原则化
8 检修资料原则化
对每次定修后归档文献进行规范，每次检修后形成一种文献夹，以《**作业部**作业区定修**时间》文献夹涉及如下内容：
1. 检修筹划
2. 施工方案
3. 项目验收单（检修筹划隐藏4-44列后打印签字）
4. 检修总结
9 推动筹划
3月22日上会讨论后，在试点单位推动，4月12日完毕试点单位试运营。整治后在全公司推动，预测4月29日开始正式执行。
