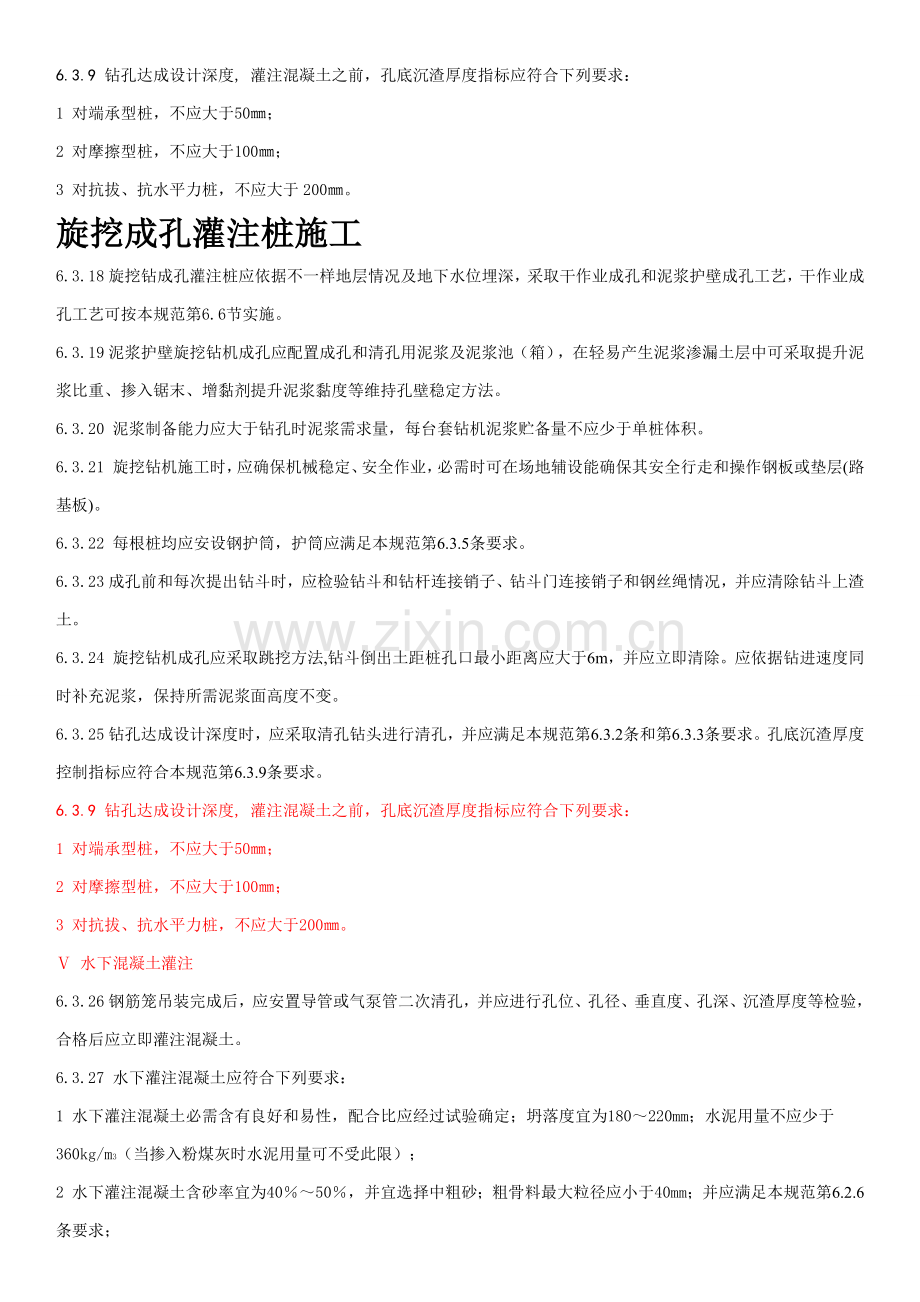

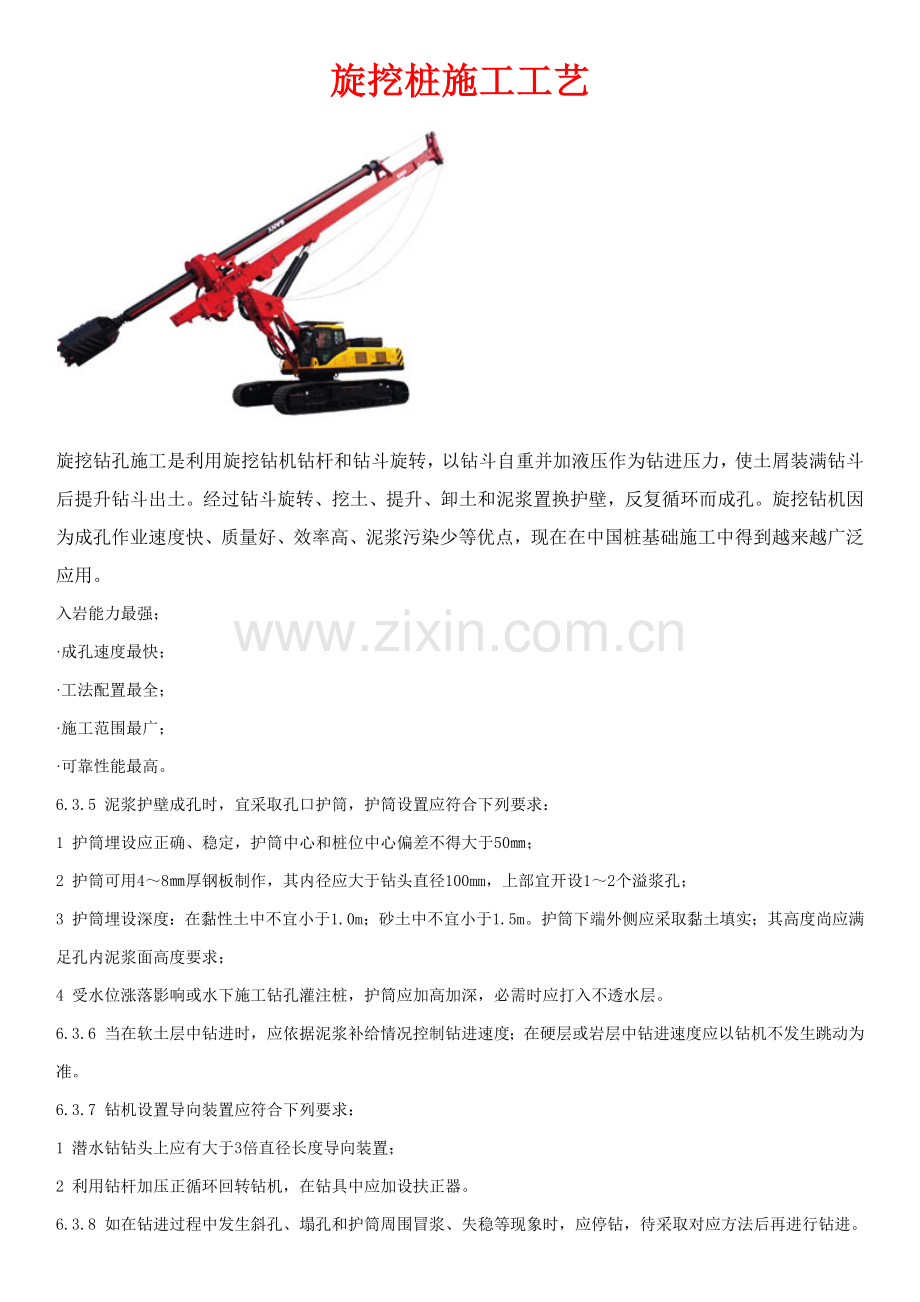

旋挖桩施工工艺旋挖钻孔施工是利用旋挖钻机钻杆和钻斗旋转，以钻斗自重并加液压作为钻进压力，使土屑装满钻斗后提升钻斗出土。经过钻斗旋转、挖土、提升、卸土和泥浆置换护壁，反复循环而成孔。旋挖钻机因为成孔作业速度快、质量好、效率高、泥浆污染少等优点，现在在中国桩基础施工中得到越来越广泛应用。入岩能力最强；成孔速度最快；工法配置最全；施工范围最广；可靠性能最高。6.3.5 泥浆护壁成孔时，宜采取孔口护筒，护筒设置应符合下列要求：1 护筒埋设应正确、稳定，护筒中心和桩位中心偏差不得大于50；2 护筒可用48厚钢板制作，其内径应大于钻头直径100mm，上部宜开设12个溢浆孔；3 护筒埋设深度：在黏性土中不宜小于1.0m；砂土中不宜小于1.5m。护筒下端外侧应采取黏土填实；其高度尚应满足孔内泥浆面高度要求；4 受水位涨落影响或水下施工钻孔灌注桩，护筒应加高加深，必需时应打入不透水层。6.3.6 当在软土层中钻进时，应依据泥浆补给情况控制钻进速度；在硬层或岩层中钻进速度应以钻机不发生跳动为准。6.3.7 钻机设置导向装置应符合下列要求：1 潜水钻钻头上应有大于3倍直径长度导向装置；2 利用钻杆加压正循环回转钻机，在钻具中应加设扶正器。6.3.8 如在钻进过程中发生斜孔、塌孔和护筒周围冒浆、失稳等现象时，应停钻，待采取对应方法后再进行钻进。6.3.9 钻孔达成设计深度, 灌注混凝土之前，孔底沉渣厚度指标应符合下列要求：1 对端承型桩，不应大于50；2 对摩擦型桩，不应大于100；3 对抗拔、抗水平力桩，不应大于200。旋挖成孔灌注桩施工6.3.18 旋挖钻成孔灌注桩应依据不一样地层情况及地下水位埋深，采取干作业成孔和泥浆护壁成孔工艺，干作业成孔工艺可按本规范第6.6节实施。6.3.19 泥浆护壁旋挖钻机成孔应配置成孔和清孔用泥浆及泥浆池（箱），在轻易产生泥浆渗漏土层中可采取提升泥浆比重、掺入锯末、增黏剂提升泥浆黏度等维持孔壁稳定方法。6.3.20 泥浆制备能力应大于钻孔时泥浆需求量，每台套钻机泥浆贮备量不应少于单桩体积。6.3.21 旋挖钻机施工时，应确保机械稳定、安全作业，必需时可在场地辅设能确保其安全行走和操作钢板或垫层(路基板)。6.3.22 每根桩均应安设钢护筒，护筒应满足本规范第6.3.5条要求。6.3.23 成孔前和每次提出钻斗时，应检验钻斗和钻杆连接销子、钻斗门连接销子和钢丝绳情况，并应清除钻斗上渣土。6.3.24 旋挖钻机成孔应采取跳挖方法,钻斗倒出土距桩孔口最小距离应大于6m，并应立即清除。应依据钻进速度同时补充泥浆，保持所需泥浆面高度不变。6.3.25 钻孔达成设计深度时，应采取清孔钻头进行清孔，并应满足本规范第6.3.2条和第6.3.3条要求。孔底沉渣厚度控制指标应符合本规范第6.3.9条要求。6.3.9 钻孔达成设计深度, 灌注混凝土之前，孔底沉渣厚度指标应符合下列要求：1 对端承型桩，不应大于50；2 对摩擦型桩，不应大于100；3 对抗拔、抗水平力桩，不应大于200。 水下混凝土灌注6.3.26 钢筋笼吊装完成后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检验，合格后应立即灌注混凝土。6.3.27 水下灌注混凝土应符合下列要求：1 水下灌注混凝土必需含有良好和易性，配合比应经过试验确定；坍落度宜为180220mm；水泥用量不应少于360kg/m3（当掺入粉煤灰时水泥用量可不受此限）；2 水下灌注混凝土含砂率宜为4050，并宜选择中粗砂；粗骨料最大粒径应小于40mm；并应满足本规范第6.2.6条要求；3 水下灌注混凝土宜掺外加剂。6.3.28 导管结构和使用应符合下列要求：1 导管壁厚不宜小于3mm，直径宜为200250mm；直径制作偏差不应超出2mm，导管分节长度可视工艺要求确定，底管长度不宜小于4m，接头宜采取双螺纹方扣快速接头；2 导管使用前应试拼装、试压，试水压力可取为0.61.0MPa；3 每次灌注后应对导管内外进行清洗。506.3.29 使用隔水栓应有良好隔水性能，并应确保顺利排出；隔水栓宜采取球胆或和桩身混凝土强度等级相同细石混凝土制作。6.3.30 灌注水下混凝土质量控制应满足下列要求：1 开始灌注混凝土时，导管底部至孔底距离宜为300500mm；2 应有足够混凝土贮备量，导管一次埋入混凝土灌注面以下不应少于0.8m；3 导管埋入混凝土深度宜为26m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专员测量导管埋深及管内外混凝土灌注面高差，填写水下混凝土灌注统计；4 灌注水下混凝土必需连续施工，每根桩灌注时间应按初盘混凝土初凝时间控制，对灌注过程中故障应统计立案；5 应控制最终一次灌注量，超灌高度宜为0.81.0m，凿除泛浆高度后必需确保暴露桩顶混凝土强度达成设计等级。截齿筒式钻头：牙轮筒式钻头：工程中常常碰到比较硬基岩地层、大漂石层及硬质永冻土层，假如直接用螺旋钻头或旋挖钻头钻进比较困难，需要先用筒状环形钻头切出环槽，然后配合使用螺旋钻头或旋挖钻头钻进，从而能够大大提升钻进速度。筒式钻头切削具可分为截齿和牙轮，截齿筒状钻头用于风化软岩及永冻土地层钻进，牙轮筒式钻头用于硬质基岩钻进。双平头岩石螺旋钻头属于微型岩石螺旋钻头，关键用于水井、小型基桩、植树坑等施工时碰到风化岩石地层时钻进使用双头双锥岩石螺旋钻头：导向性能好、携土能力强，但回转阻力大。单头单锥岩石螺旋钻头：钻进速度快、清渣轻易、回转阻力小。双头单螺直螺岩石钻头：导向性能好、携土能力强，用于强风化岩、软岩及乱砾石地层。双头单锥岩石螺旋：导向性好、携土能力强。双头双锥岩石螺旋钻头：导向性能好、携土能力强，但回转阻力大。无中心尖岩石螺旋钻头：单头单锥岩石螺旋钻头： 钻进速度快、清渣轻易、回转阻力小滚刀钻头：滚刀钻头是现在各类大口径桩基工程中对付坚硬岩石地层及卵砾石地层、孤石最为有效工具,含有独特征能,能够大大降低施工成本提升经济效益。 规格有6寸、8寸、12寸、14寸、17寸系列焊齿和镶齿滚刀，能够制造多种口径滚刀钻头，规格覆盖600-5000mm直径滚刀选择特制轴承，采取金属密封环密封，经过特殊热处理，承压能力大寿命长不易磨损。整个钻头滚刀布局合理，且符合水力学设计，特殊护筒及导向块使钻头整体受力情况良好，钻进过程中保持良好稳定性，故钻头经久耐用，钻头体可反复使用。焊齿滚刀适适用于硬度在40MPa以下各类基岩钻进，镶齿滚刀适适用于30MPa以上各类岩石。上图为焊齿滚刀钻头： 下图为镶齿三牙轮导向钻头锥形镶齿导向钻头(用于强风化软岩地层)镶齿滚刀钻头滚刀钻头是现在各类大口径桩基工程中对付坚硬岩石地层及卵砾石地层、孤石最为有效工具,含有独特征能,能够大大降低施工成本提升经济效益。6寸、8寸、12寸、14寸、17寸系列焊齿和镶齿滚刀，能够制造多种口径滚刀钻头，规格覆盖?600-?5000mm直径。滚刀选择特制轴承，采取金属密封环密封，经过特殊热处理，承压能力大寿命长不易磨损整个钻头滚刀布局合理，且符合水力学设计，特殊护筒及导向块使钻头整体受力情况良好，钻进过程中保持良好稳定性，故钻头经久耐用，钻头体可反复使用，产品已经畅销海内外。焊齿滚刀适适用于硬度在40MPa以下各类基岩钻进，镶齿滚刀适适用于30MPa以上各类岩石。牙轮，掌背镶嵌强化耐磨合金，预防掌背过早磨损，延长牙轮使用寿命滚刀式基岩扩底钻头：扩底钻头切削头分为合金钎头、截齿、滚刀、牙轮，合金钎头扩底钻头用于通常土层扩底钻进，截齿扩底钻头通常见于软岩及强风化岩石地层，牙轮和滚刀关键用于中硬岩、硬岩地层扩底施工。扩底钻头没有清渣机构，通常配合旋挖斗进行2次底部清渣。岩石牙轮式扩底钻头土层钎头扩底钻头扩底钻头切削头分为合金钎头、截齿、滚刀、牙轮，合金钎头扩底钻头用于通常土层扩底钻进，截齿扩底钻头通常见于软岩及强风化岩石地层，牙轮和滚刀关键用于中硬岩、硬岩地层扩底施工。扩底钻头没有清渣机构，通常配合旋挖斗进行2次底部清渣。扩底钻头切削头分为合金钎头、截齿、滚刀、牙轮，合金钎头扩底钻头用于通常土层扩底钻进，截齿扩底钻头通常见于软岩及强风化岩石地层，牙轮和滚刀关键用于中硬岩、硬岩地层扩底施工。扩底钻头没有清渣机构，通常配合旋挖斗进行2次底部清渣。单头单螺直螺特点是易于清渣、回转阻力小，适合钻进含卵砺石较少地层及胶结性好粘土层。双头单螺直螺土层螺旋钻头：携土能力强，导向性好，适合钻进松散地层及软硬交替地层。双头双螺土层钻头：导向性好，携土能力更强、回转阻力大，用于较松散地层钻进。双平头岩石螺旋钻头关键应用于土层、砂卵地层、强风化及中风化岩石地层旋挖钻进，钻进速度快，携土能力强土层双底双开门旋挖斗：适合钻进砂土层、砂层及胶结性差卵砺石地层，有双开门和单开门。双底单门截齿旋挖斗：适适用于致密砂层、含大粒径胶结卵砾石层、中风化、弱风化岩石地层。土层单底双开门旋挖斗：适合钻进粘性及胶结性强土层。截齿 取土筒钻取土筒钻，筒壁上有两个开门，提钻时门扇向内合起，能够捞起孔内石头，关键用于含有孤石、大径卵石土层、砂层。 （右图为取土筒钻在施工现场）一、工艺步骤工艺步骤二、 施工方法（一）放样定位工程开工前，依据轴线及桩位部署情况，在场地内建立测量控制网，然后依据控制网测放各桩位中心点。（二）旋挖机就位钻机就位必需稳固、周正、水平，定位，钻头中心和桩位中心误差小于10mm。（三）埋设护筒护筒直径应比桩孔直径大200mm，长度应满足护筒底进入黏土层不少于0.5m 要求，护筒顶端高出地面0.3m，护筒埋设倾斜度控制在1%以内，护筒埋设偏差不超出30mm，护筒四面用黏土回填，分层扎实。（四）旋挖机成孔结合以往施工经验，我方采取现代工具旋挖机进行成孔：在护筒埋设并定位后，使用SR-250 型转挖机钻进，该钻机扭矩大，转速高，成孔效率高，适合在中风化层中钻进。钻机在就位时应重新测量、定位，在成孔过程中采取泥浆护壁。利用钻进过程中钻头对泥土搅拌作用自然造浆，依据实际需要可对泥浆比重进行调整，在施工过程中泥浆比重通常控制在1.21.3 之间，泥浆在循环过程中在孔壁表面形成泥皮，它和泥浆自重对孔壁起到保护作用，预防孔壁坍塌。经过成孔施工，泥浆护壁效果比很好，完全能够满足施工需要。可经过掏渣筒掏渣和给孔内加清水方法来调整泥浆比重，依据实际施工需要，泥浆比重通常控制在1.3 以上，这么有利于钻进和孔壁稳定。（五）清孔（如有扩大头才需清孔） 在钻机钻至设计孔深后，将钻头降至孔底，慢转，关键是清出扩大头扩出余泥。（六）钢筋笼制作和安放1钢筋笼制作钢筋笼在现场分节制作，主筋和加强筋全部焊接，螺旋筋和主筋采用隔点焊加固，钢筋笼制作符合设计要求外，还应符合表2 要求。制作好钢筋笼，即进行逐节验收，合格后挂牌存放。表2 钢筋笼制作许可偏差表项次项 目许可偏差（mm）1主筋间距102箍筋间距203钢筋笼直径104钢筋笼长度502钢筋笼孔内安放钢筋笼长（超出16m）在孔口焊接，单面焊10d，焊缝高度0.3d，焊缝宽度0.7d。两段笼子应保持顺直，同截面接头不得超出配筋50%，间距错开，不少于35d。钢筋焊接完好后，应缓慢下放入孔内，严禁砸笼。（七）下导管1导管选择采取丝扣连接导管，其内径250280，底管长度为4m，中间每节长度通常为2.5m。在导管使用前，必需对导管进行外观检验、对接检验。（1）外观检验：检验导管有没有变形、坑凹、弯曲，和有没有破损或裂缝等，并应检验其内壁是否平滑，对于新导管应检验其内壁是否光滑及有没有焊渣，对于旧导管应检验其内壁是否有混凝土粘附固结。（2）对接检验：导管接头丝扣应保持良好。连接后应平直，同心度要好。经以上检验合格后方可投入使用，对于不合格导管严禁使用。导管长度应依据孔深进行配置，满足清孔及水下混凝土浇筑需要，即清孔时能下至孔底；水下浇筑时，导管底端距孔底0.5m 左右，混凝土应能顺利从导管内灌至孔底。2导管下放导管在孔口连接处应牢靠，设置密封圈，吊放时，应使位置居中，轴线顺直，稳定沉放，避免卡挂钢筋笼和刮撞孔壁。（八）混凝土浇筑1混凝土车搅拌运输；混凝土坍落度控制在1822cm；用搅拌车混凝土直接到孔口倒入料斗内。2水下混凝土浇筑：浇筑前，对不一样直径、深度桩孔分别计算出混凝土浇筑初灌量。施工中要确保浇筑初灌量。浇筑时导管埋深控制在26m，拆管前专员测量孔内混凝土面，并做统计，浇筑混凝土靠近桩顶标高时，应控制最终一次浇筑量，确保桩顶标高符合设计要求。3试块制作：在浇桩过程中，随机抽取12 盘混凝土做试块，每支桩应做一组试块，制作好试块在12h 后拆模，放置静水中养护。试块评定采取数理统计法评定。（九）起拔护筒混凝土浇筑结束后，即起拔护筒，并将浇筑设备机具清洗洁净，堆放整齐。（十）回填桩孔桩孔混凝土浇筑、终凝后，应将上部未灌混凝土部分利用场地内护筒、沟、池、槽开挖出来泥土、矿渣等进行回填，回填满后，用混凝土重新将孔口封住，变成整块硬地坪场地。三、 成孔1成孔前：需对钻具参数进行标定，包含钻头高度、直径、主杆长度、加杆长度、孔口及平台标高、孔底标高。2在钻进过程中应统计以下参数：泥浆比重、黏度、转速及进尺速度，各地层钻进异常情况描述。3终孔孔深立即统计，调整泥浆比重和时间统计，测量孔深统计，提钻时间统计。一、施工安全通常要求：1、操作工人必需经过学习、了解和掌握钻机结构、性能、熟悉操作方法、保养规程，多种指挥信号，和钻探基础知识，经考评合格方可上机操作，非操作手一律不许上机操作。2、在操作前或操作期间，操作手严禁饮酒。3、在钻机房、任何人全部不准抽烟。4、钻机开始钻进前，操作手勿必观察了解工作区域地层断面图、高架电线、建筑物等。尤其注意煤气管道、地下电缆、高压电线。5、工作中，全部钻机工作人员必需带安全帽、穿工作服和工作鞋。二、钻进要求：1、开启前，操作手必需完成本班例保对应内容。2、开启时，应先让发动机怠速运转2分钟、冬季5分钟、检验仪器各仪表、指示灯是否正常，如无异常，方可正常钻进。3、操作中，严禁盲目加压，提升压力应根据要求进行控制。4、常常注意钢丝绳在主卷扬筒上是否排列有序，若有错乱，应重新绕排。5、常常注意活接头工作情况，如发觉钢丝绳有扭转现象，应检验活接头，必需时，应更换。6、常常注意钻杆工作情况，如有收不回或放不出现象时或有其它异常情况时，应立即汇报当班领导，切忌盲目处理。7、工作中，任何红灯（指示灯不正常亮时）均应停机检验，查明原因，修好后方可继续工作。8、在使用甩土马达时，应先按住手柄上电控按钮，待系统压力升至15帕后，再缓慢操作手柄至最大位置；停止时，应先慢退回手柄，再松开按钮。严禁在手柄还没有回位情况下，忽然松开电控按钮。三、对非钻进作业情况下，钻机运行要求：1、非钻进作业钻进运行包含装卸钻具、装卸钻杆、迁移工作点、收臂放塔、检修调试机器等。2、全部非钻进作业钻机运行必需在有些人统一指挥前提下进行。没有指挥人，严禁任何运行。3、指挥者必需使用规范指挥手势，瞻前顾后、谨慎引导钻机运行。4、非钻进作业钻机尽可能在低转速（发动机）下运行。严禁在非钻进时加大油门，严禁在驾驶室内享受空调。5、装卸钻杆、组装桅杆要求在白天或照明条件相当好夜间完成。6、对工作点地理、气候条件要求：（1）场地必需平整、坚实、以设备上酒精水平仪和经验验勘定为准。（2）如场内有成孔、盲桩或地质松软带必需设置安全标志。（3）钻机不得靠近高压输电线路作业，如限于现场条件，必需在线路旁作业时，应采取保护方法并保持安全距离：正常高压电线应保持3m以上距离。桅杆离开电压为50000V高压线距离不得少于5m。当电压超出50000V时电压每超出1000V，距离应增加1.5米。（4）在任何运转过程中，应确保桅杆两侧倾斜不超出其设计极限，也即倾斜极限显示灯亮时，应立即采取调整方法。（5）在雨季作业，工作现场必需有排水方法。（6）遇有六级以上大风或雷雨天气时，应放倒桅杆、关闭电源、停止任何作业。（7）在风沙天气不宜做任何拆卸换件、开盖加换油等维护保养工作，如情况特殊，需在增加可靠防风沙方法方可进行。（8）夜间作业或遇浓雾、风沙弥漫天气时，应增加照明，谨慎操作。（9）工程完工后，必需对钻机进行清洗，尤其注意清洗钻杆内部沉渣。
