空调机组使用统一标准操作作业规程.doc

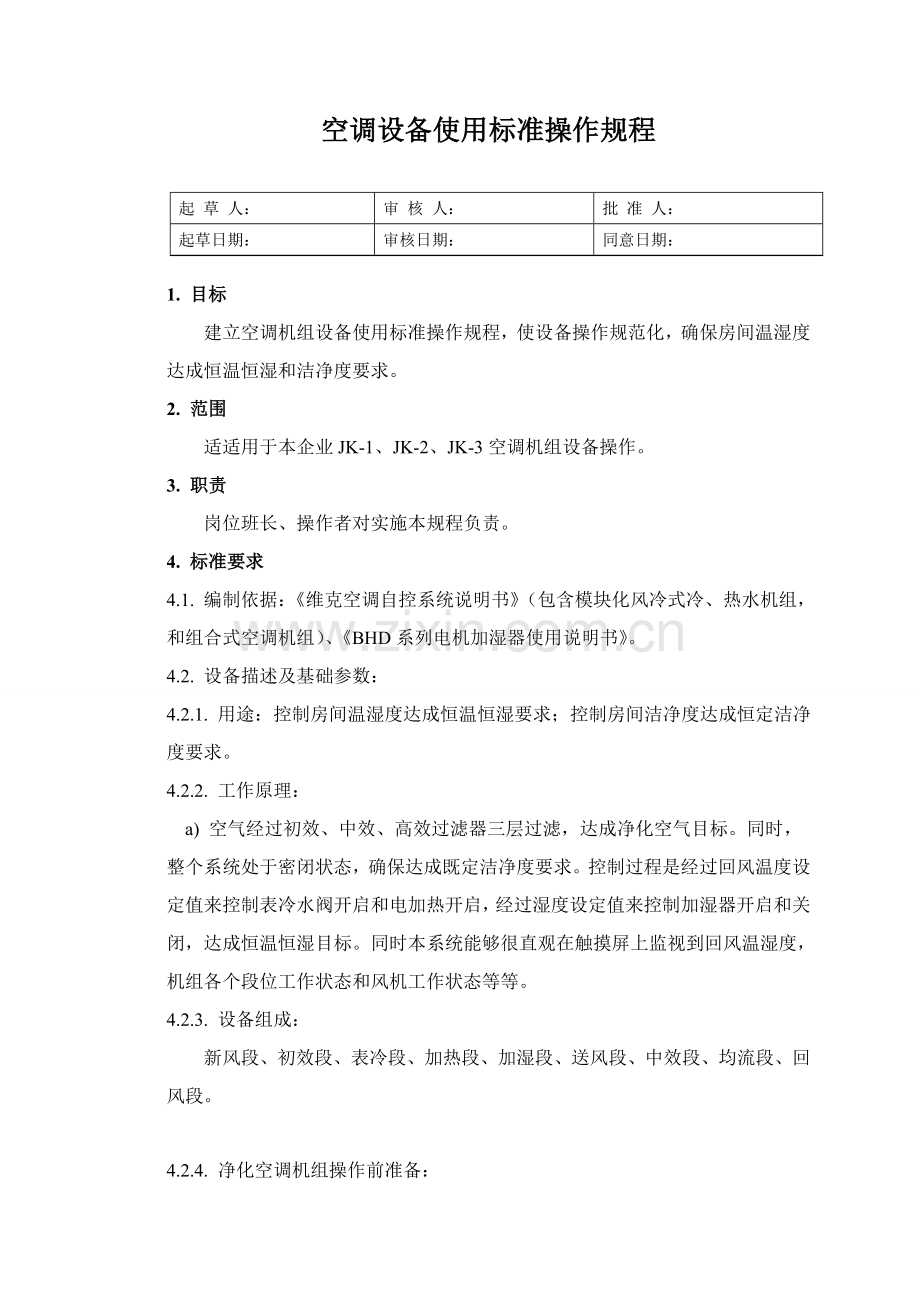

空调设备使用标准操作规程

起 草 人：
审 核 人：
批 准 人：
起草日期：
审核日期：
同意日期：

1. 目标
建立空调机组设备使用标准操作规程，使设备操作规范化，确保房间温湿度达成恒温恒湿和洁净度要求。
2. 范围
适适用于本企业JK-1、JK-2、JK-3空调机组设备操作。
3. 职责
岗位班长、操作者对实施本规程负责。
4. 标准要求
4.1. 编制依据：《维克空调自控系统说明书》（包含模块化风冷式冷、热水机组，和组合式空调机组）、《BHD系列电机加湿器使用说明书》。
4.2. 设备描述及基础参数：
4.2.1. 用途：控制房间温湿度达成恒温恒湿要求；控制房间洁净度达成恒定洁净度要求。
4.2.2. 工作原理：
a) 空气经过初效、中效、高效过滤器三层过滤，达成净化空气目标。同时，整个系统处于密闭状态，确保达成既定洁净度要求。控制过程是经过回风温度设定值来控制表冷水阀开启和电加热开启，经过湿度设定值来控制加湿器开启和关闭，达成恒温恒湿目标。同时本系统能够很直观在触摸屏上监视到回风温湿度，机组各个段位工作状态和风机工作状态等等。
4.2.3. 设备组成：
新风段、初效段、表冷段、加热段、加湿段、送风段、中效段、均流段、回风段。

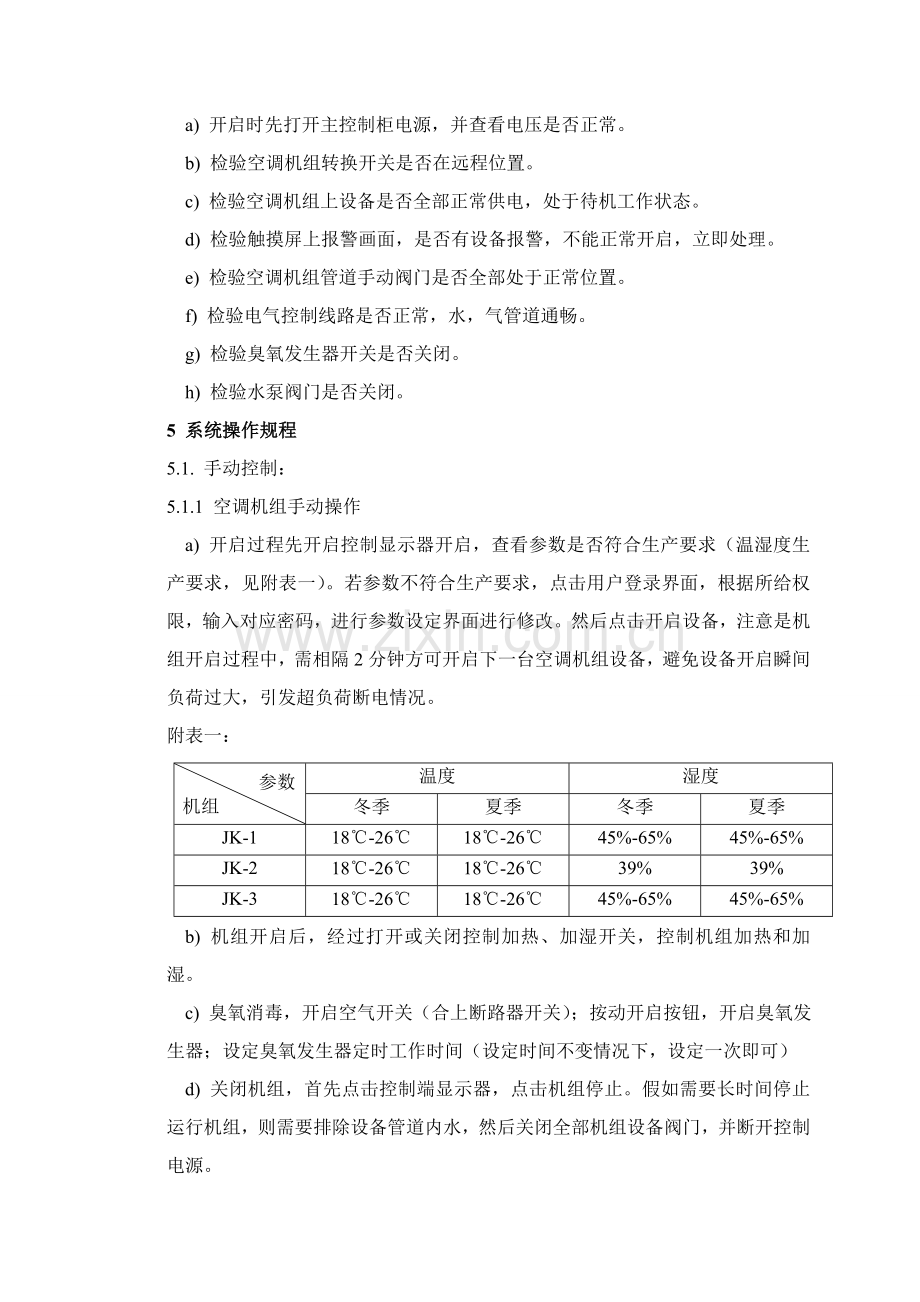

4.2.4. 净化空调机组操作前准备：
a) 开启时先打开主控制柜电源，并查看电压是否正常。
b) 检验空调机组转换开关是否在远程位置。
c) 检验空调机组上设备是否全部正常供电，处于待机工作状态。
d) 检验触摸屏上报警画面，是否有设备报警，不能正常开启，立即处理。
e) 检验空调机组管道手动阀门是否全部处于正常位置。
f) 检验电气控制线路是否正常，水，气管道通畅。
g) 检验臭氧发生器开关是否关闭。
h) 检验水泵阀门是否关闭。
5 系统操作规程
5.1. 手动控制：
5.1.1 空调机组手动操作
a) 开启过程先开启控制显示器开启，查看参数是否符合生产要求（温湿度生产要求，见附表一）。若参数不符合生产要求，点击用户登录界面，根据所给权限，输入对应密码，进行参数设定界面进行修改。然后点击开启设备，注意是机组开启过程中，需相隔2分钟方可开启下一台空调机组设备，避免设备开启瞬间负荷过大，引发超负荷断电情况。
附表一：
参数
机组
温度
湿度
冬季
夏季
冬季
夏季
JK-1
18℃-26℃
18℃-26℃
45%-65%
45%-65%
JK-2
18℃-26℃
18℃-26℃
39%
39%
JK-3
18℃-26℃
18℃-26℃
45%-65%
45%-65%
b) 机组开启后，经过打开或关闭控制加热、加湿开关，控制机组加热和加湿。
c) 臭氧消毒，开启空气开关（合上断路器开关）；按动开启按钮，开启臭氧发生器；设定臭氧发生器定时工作时间（设定时间不变情况下，设定一次即可）
d) 关闭机组，首先点击控制端显示器，点击机组停止。假如需要长时间停止运行机组，则需要排除设备管道内水，然后关闭全部机组设备阀门，并断开控制电源。
5.2. 自动控制：
5.2.1 空调机组自动操作
a) 开启过程先打开配电柜电源,待控制显示器开启后,点击机组开启，即可运行设备。
b) 机组开启后，机组加湿、加热开关保持常开状态，由电脑控制端调整控制。
c) 臭氧消毒，开启空气开关（合上断路器开关）；按动开启按钮，开启臭氧发生器。
d) 关闭机组，首先点击控制端显示器，点击机组停止。假如需要长时间停止运行机组，则需要排除设备管道内水，然后关闭全部机组设备阀门，并断开控制电源。
6. 系统画面介绍

主画面 参数设定

报警画面 系统参数
6.1. 系统主界面
日期时间：抵达报警和离开报警具体日期和时间。
绿色代表：报警离开
红色代表；报警发生

在系统主界面能够查看实时回风温度、湿度、空调机组开/停状态、初中效状态、机组段位设备状态、报警提醒等。

6.2.报警界面
当报警界面中出现，缺风报警后，系统停机，只有点击此按钮后，系统方能再次开启。

报警画面中关键参数
报警描述：提醒机组具体报警信息
6.3. 打开用户口令操作权限：
点击用户登录按钮，画面中间弹出登录对话框，

用户名 口令
操作员：ls87密码：****
管理员：mana密码：****
最高权限：责任人密码****

输入需要数值后，点击 确定 键确定输入。

点击需要修改设定值，画面中间弹
出左侧数值输入界面；
设定完后点击“退出登录”
6.4. 参数设置
6.4.1 初始参数设定，参考附表一。
6.4.2 参数设置界面

系统参数设定：通常不需要用户操作，由专业调试工程师在现场调试，调好后通常不做更改，只有管理员授权才能修改数值。

尤其说明：
除湿功效模式：只有系统启用除湿功效，回风湿度过大后，机组才实施除湿程序。
防冻功效模式：系统启用防冻停机功效，盘管低于5度报警。
7. 冷却水循环系统图

工作原理：首先打开制冷机组外机电源，开启外机系统。打开阀门1、2、5、8、11，开启循环泵1，进行冷却水循环，达成冷却温度目标。达成设定温度下限（18℃）后，先关闭外机电源，然后关闭循环泵1。假如温度升高到温度上限（26℃）时，开启外机电源，和循环泵1，循环此过程。
8. 系统故障处理
1-过滤器报警

2-温度过高或温度过低

3-湿度过高或湿度过低

9. 日常维护及操作注意事项
9.1. 日常维护
9.1.1 检验电气控制线路是否正常，水，气管道通畅，要在切断电源，关断水源，气源后，停机进行维修保养，并注意安全。
9.1.2. 常常检验风机运行状态是否良好，定时检验皮带松紧程度和轴承状态，定时加注油脂润滑。
9.1.3. 要定时清洗和更换。当过滤器两侧压差靠近初始压差两倍，取出进行拍打和压缩空气反吹后，用肥皂水清洗洁净。
9.1.4. 假如风机设备在检修后开动时，则需注意风机各部位是否正常。
9.1.5. 定时检验新风阀实施器及阀体是否完成指定动作，动作平滑，无卡死，无异响
9.1.6 假如需要长时间停止运行机组，则需要排除设备管道内水，然后关闭全部机组设备阀门，并断开控制电源。

9.2. 操作注意事项
9.2.1. 开启机组时要注意机组进出口调整阀位置，预防出现通风不畅，造成箱体永久变形甚至损坏机组。
9.2.2. 严禁在风机运转时打开机组上门，严禁在风机运转时进入机组。
9.2.3. 开启空调机组时，注意两台机组开启时间间隔2分钟以上。
9.2.4. 臭氧发生器机体内有高压，严禁带电打开机箱或带电移动机体。使用场全部易氧化物品时，应做好防氧化方法，以免被氧化损坏物品。
