给排水管道支架制作安装统一标准.doc

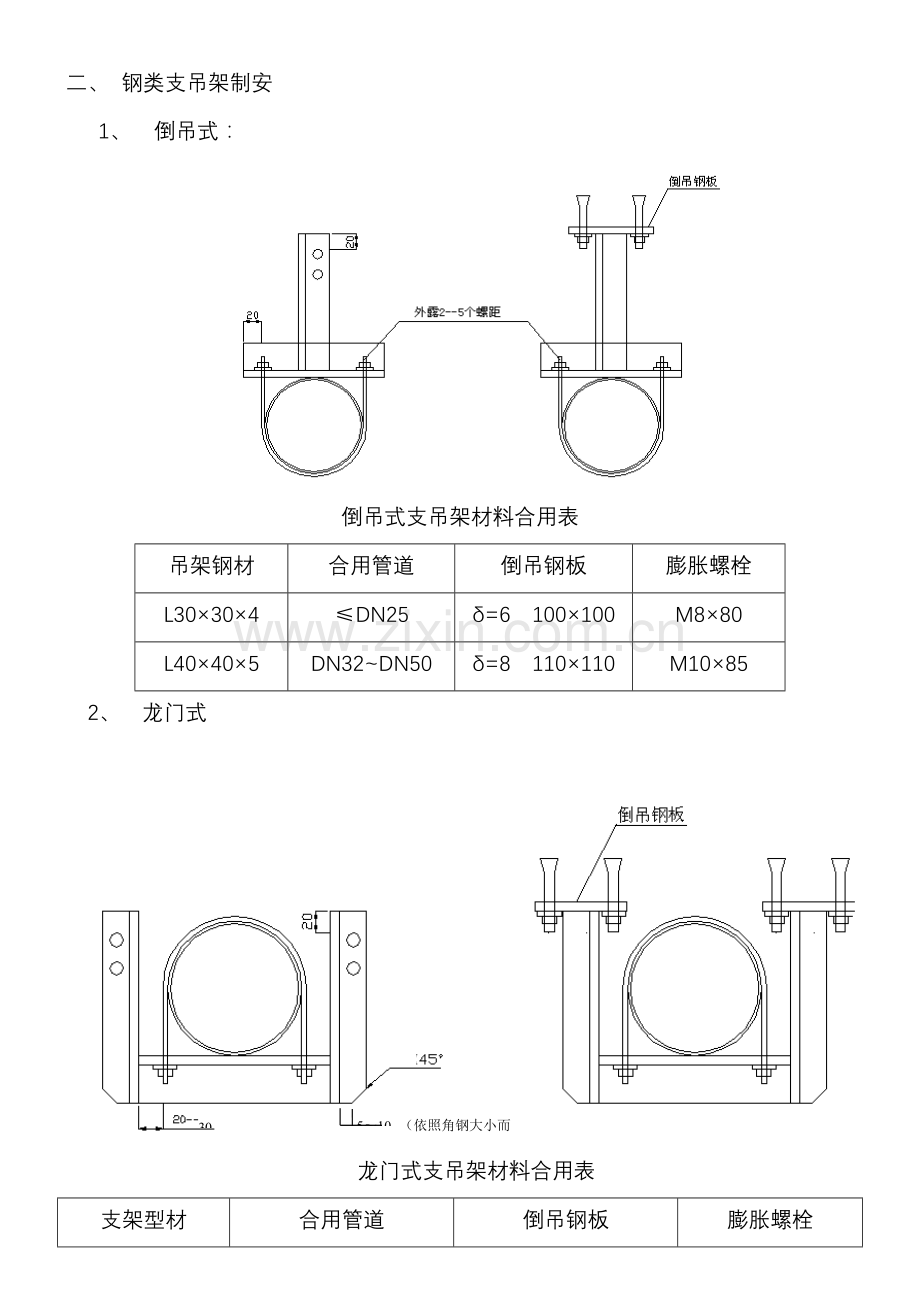

二、 钢类支吊架制安
1、 倒吊式：

倒吊式支吊架材料合用表
吊架钢材
合用管道
倒吊钢板
膨胀螺栓
L30×30×4
≤DN25
δ=6 100×100
M8×80
L40×40×5
DN32~DN50
δ=8 110×110
M10×85
2、 龙门式

（依照角钢大小而选定，别的倒角类同。）
5～10
30

龙门式支吊架材料合用表
支架型材
合用管道
倒吊钢板
膨胀螺栓
L30×30×4
≤DN25~DN40
δ=6 100×100
M8×80
L40×40×5
DN50~DN150
δ=8 110×110
M10×85

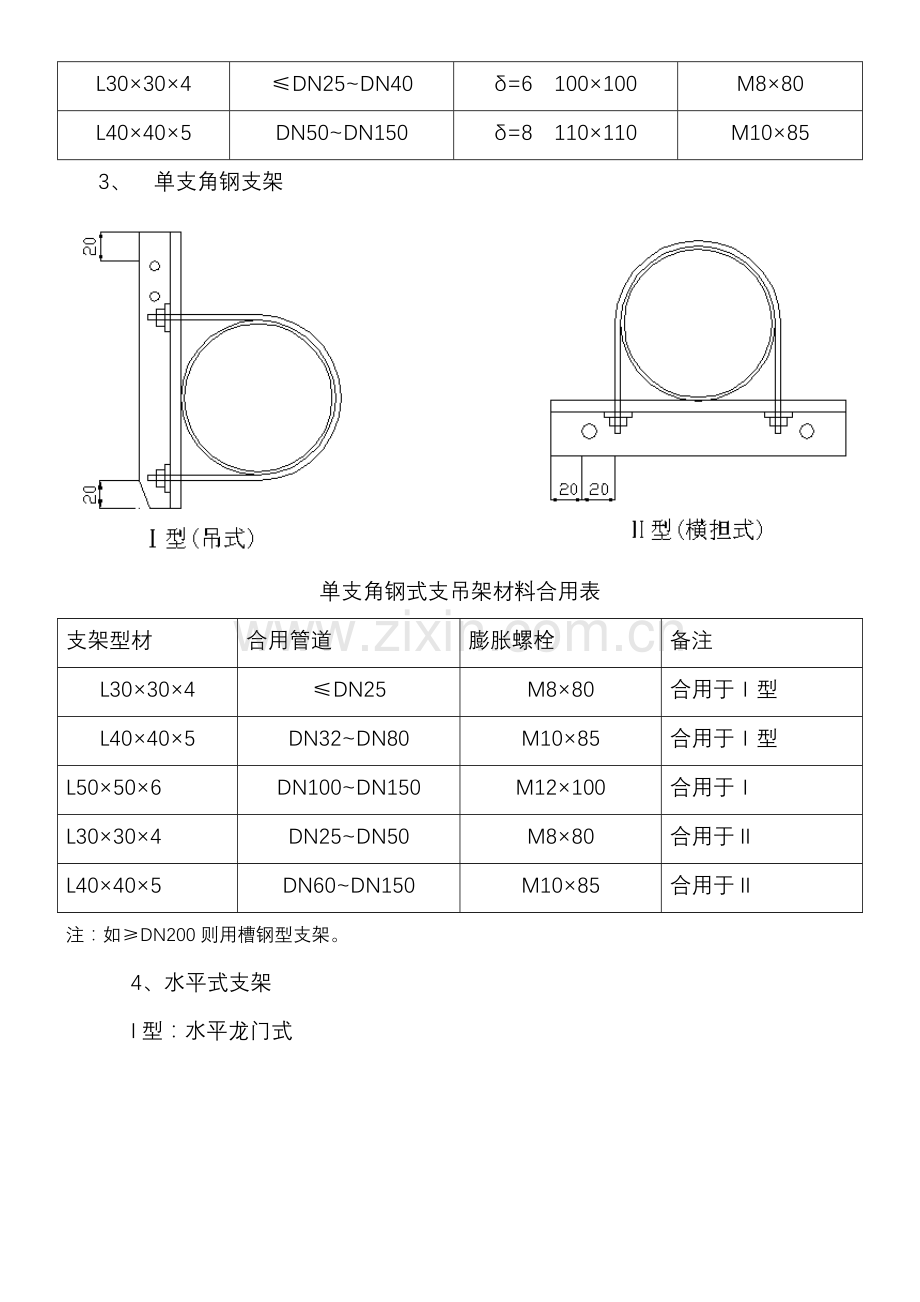

3、 单支角钢支架

单支角钢式支吊架材料合用表
支架型材
合用管道
膨胀螺栓
备注
L30×30×4
≤DN25
M8×80
合用于Ⅰ型
L40×40×5
DN32~DN80
M10×85
合用于Ⅰ型
L50×50×6
DN100~DN150
M12×100
合用于Ⅰ
L30×30×4
DN25~DN50
M8×80
合用于Ⅱ
L40×40×5
DN60~DN150
M10×85
合用于Ⅱ
注：如≥DN200则用槽钢型支架。
4、水平式支架
I型：水平龙门式
20-30

Ⅱ型：水平单支角钢组合式
（两角钢距离可依照水平长度移动精确后焊接。）

水平式支架材料合用表
支架型材
合用管道
支架底板
膨胀螺栓
备注
L40×40×5
DN65~DN80
δ=8 110×110
M10×85
合用I型
L40×40×5
≤DN50

M10×85
合用Ⅱ型
L50×50×6
DN60~DN100

M10×100
合用Ⅱ型
5、 座地式

注：座地式支架安装在室外地面、天面露台地面，这某些支架必要安装在高于地面不少于50mm水泥基本上。
座地式支架材料合用表
支架型材
合用管道
支架底板
膨胀螺栓
L40×40×5
≤DN25~DN50
δ=8 110×110
M10×85
L50×50×6
DN60~DN150
δ=10 120×120
M12×100
6、 挂墙式支架（宜固定在混凝土墙体上和墙体结实砖墙上）
Ⅰ型：L型支架（立柱长度与横担长度之比1：1）
挂墙式支架材料合用表
支架型材
合用管道
膨胀螺栓
备 注
L40×40×5
≤DN50
M10×100
合用于Ⅰ型及空调冷凝水、冷媒支架
L50×50×6
DN60~DN100
M12×100
合用于Ⅱ型三角型支架

Ⅱ型：三角型支架

三、槽钢类支吊架制安
1、吊式龙门支架

Ⅰ、横梁安装（一） Ⅱ、天花吊顶式 Ⅲ、横梁安装（二）

吊式龙门支架材料合用表（同步合用于座地式）
吊架型材
合用管道
支架底板
膨胀螺栓
6#槽钢
DN200
δ=10 150×150
M12×100
8#槽钢
DN250
δ=10 170×170
M12×100
10#槽钢
DN300～DN400
δ=12 190×190
M12×120
2、水平龙门支架：

水平安装龙门支架材料合用表
吊架型材
合用管道
支架底板
膨胀螺栓
备注
6#槽钢
DN100～DN 150
δ=10 150×150
M12×100

8#槽钢
DN200~DN250
δ=10 170×170
M12×100
立管顶部、底部增设支承办法
10#槽钢
DN300~DN400
δ=12 190×190
M12×120
同上
四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增长一条；
1、 吊式龙头支架

吊式龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L30×30×4
≤DN25×2
δ=8 100×100
M10×85
L40×40×5
DN32~DN65×2
δ=10 110×110
M10×85
L50×50×6
DN80~DN150×2
δ=10 110×110
M12×100
30

2、座地龙门支架（合用于露台及室外露天管道）
30

座地龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L30×30×4
≤DN25×2
δ=8 100×100
M10×85
L40×40×5
DN32~DN65×2
δ=10 110×110
M10×85
L50×50×6
DN80~DN150×2
δ=10 110×110
M12×100
3、水平龙门支架
30

水平龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
L40×40×5
≤DN40×2
δ=8 110×110
M10×85
L50×50×6
DN50~DN100×2
δ=10 110×110
M12×100
4、 挂墙式（合用于冷媒管敷设）
使用L50角钢时隔组吊杆加固
20
20
立柱与横担之比（2：3）
挂墙式支架材料合用表
支架型材
合用管道
膨胀螺栓
备注
L40×40×5
≤2组冷媒管
M10×100
支架间距应≤1.5米
L50×50×6
3~4组冷媒管
M12×100
支架间距应≤1.5米
(隔组采用吊杆加强)
五、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）
1、吊式龙门支架
30

吊式龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
10#槽钢
DN200～DN250×2
δ=12 190×190
M12×120
12#槽钢
DN300～DN400×2
δ=12 210×210
M12×120
2、座地龙门支架
30

座地龙门支架材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
10#槽钢
DN200～DN250×2
δ=12 190×190
M12×120
12#槽钢
DN300～DN400×2
δ=12 210×210
M12×120

水平龙门支架：
30

3、水平龙门支架（立管支架）
水平龙门支架（立管支架）材料合用表
吊架型材
最大支承管道数量
支架底板
膨胀螺栓
8#槽钢
DN125～DN150×2
δ=12 210×210
M12×120
10#槽钢
DN200～DN250×2
δ=12 230×230
M12×120
12#槽钢
DN300~DN400×2
δ=12 250×250
M12×120

六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相似）
Ⅰ型

Ⅱ型

七、滑动支架
1、晃动式滑动支架
晃动支架材料合用表
部
件
名
称
适
用
管
道

晃动吊杆
管道卡码
六角螺栓
支架吊板
膨胀螺栓
DN15~25
φ8元钢
δ=3 25扁钢
M8×30
δ=6 100×100
M8×85
DN32~40
φ10元钢
δ=4 30扁钢
M10×30
δ=8 100×100
M10×85
DN50~65
φ12元钢
δ=5 40扁钢
M10×30
δ=10 100×100
M10×100

2、移动式滑动支架

注：管卡码合用于铜管，镀锌钢管等到不可焊接管支架，如无缝钢管等可焊接部位可采用焊接形式取代卡码形式。
滑动支架材料合用表
部
件
名
称
适
用
管
道

卡 码
卡码底座
六角螺栓
≤DN40
δ=4 40扁钢
δ=6 120×80
M8×30
DN50~DN65
δ=5 50扁钢
δ=8 140×100
M10×30
DN80~DN100
δ=6 60扁钢
δ=10 160×120
M12×30
DN125~DN150
δ=8 80扁钢
δ=10 160×120
M12×30
3、固定支架

注：固定支架材料与滑动支架材料相似
4、固定支架及滑动支架布置形式。
（1）、普通长度不不大于或等于50m须制作滑动及固定支架，以利于管道受冷热温度所引起膨胀与收缩。其伸缩量以钢铁材料为常用例子，温度在100℃时，1毫米/米伸缩量。因而，滑动支架安装时，应向伸缩方向预留伸缩量。
（2）、普通管道转弯位置可作为膨胀节使用，膨胀节形式尚有套管式膨胀节、不锈钢波纹膨胀节及用管道做成 状方型膨胀节。当前最佳膨胀节以管道弯头及方型膨胀节为首选。套管式及不锈钢波纹膨胀节安装以便，但使用寿命有限制。膨胀节部位是用于伸缩作用，这部位禁止使用固定支架。
（3）、伸缩支架布置形式

八、典型综合管道布置形式。
1、公共走廊管道综合布置

2、管道井布置

九、支吊架制作某些规定。
1、 平支架安装高度：4米楼层如下支架离地面1.5～1.8m,以1.65米为宜。如起过4米楼层，则按比例均布。
2、 道卡码螺栓处露以2～5个螺距为宜，并应安装平介子，紧固螺母。
3、 架必要先油漆后安装，按规定应二遍防锈漆，外加二遍面漆。
4、 架所有孔必要采用钻孔，不得使用气割开孔。
5、 胀螺栓深度应充分考虑到批荡层厚度。
6、 倡使用共用支架。对大面积使用某些支架宜先做样板，以点带面（特别是本文无提及做法）。
7、 道支架水平度、垂直度以±1毫米/米误差为宜。
8、 支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装。
十、 惯用管道支吊架间距。
1、塑料给水管支吊架最大间距。
公称直径（mm）
15
20
25
32
40
50
63
75
90
110
160
支吊架最大间距（m）
立 管
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4
2.6
水平管
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
1.55
1.7
注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不适当过大或过紧。

2、钢管管道最大支吊架间距。
公称直径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
支吊架最大间距（m）
保温管
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12

3、铜管最大支吊架间距。
公称直径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
支吊架最大间距（m）
立 管
1.8
2.4
2.4
3.0
3.0
3.0
3.5
3.5
3.5
3.5
4.0
4.0
水平管
1.2
1.8
1.8
2.4
2.4
2.4
3.0
3.0
3.0
3.0
3.5
3.5
4、排水塑料管道最大支吊架间距
排水塑料管道支吊架最大间距（单位:m）
管径（mm）
50
75
110
125
160
立管
1.2
1.5
2.0
2.0
2.0
横管
0.5
0.75
1.10
1.30
1.6

十一、为规范管道卡码螺栓外露原则，特制作卡码尺寸原则图，但愿在采购进货时留意。见附图一、二。（此图已提交公司采购部）

附图一：
卡码管径
超过支托长度（A）
卡码螺丝长度
卡码螺栓直径
备注
DN15
17
17
φ5

DN20
17
17
φ5

DN25
19
19
φ6

DN32
19
19
φ6

DN40
22
22
φ8

DN50
22
22
φ8

DN65
22
22
φ8

DN80
24
24
φ10

DN100
24
24
φ10

DN125
24
24
φ10

DN150
24
24
φ10

DN200
27
27
φ12

DN250
27
27
φ12

DN300
27
27
φ12

DN350
27
27
φ12

DN400
27
27
φ12

附图二：

单位：mm
管卡公称内径
管卡内径
管卡螺纹长度（A）
管卡有效长度（B）
管卡螺栓直径
备注
DN15
φ22
17
39
φ5

DN20
φ27
17
44
φ5

DN25
φ34
19
53
φ6

DN32
φ43
19
62
φ6

DN40
φ49
19
68
φ8

DN50
φ61
21
82
φ8

DN65
φ76
21
97
φ8

DN80
φ89
23
112
φ10

DN100
φ115
23
138
φ10

DN125
φ141
23
164
φ10

DN150
φ166
23
189
φ10

DN200
φ220
26
246
φ12

DN250
φ274
26
300
φ12

DN300
φ326
26
352
φ12
