*高低压开关柜二次配线施工方案*

1） 施工使用材料
1>  铜芯聚氯乙烯绝缘电线(简称导线)
2> 聚氯乙烯绝缘塑料带(简称胶带)
3>  聚氯乙烯异型管(简称号码管)
4> 冷压端头
5> 线卡、尼龙扎带
6> 标签纸(元件标签、地线标签)
7> 瓷质套管
8>  原则紧固件
9>  塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ35
10>  塑料行线槽
11>  胶垫、软垫(防震垫)橡胶圈
12>  线夹
13> 绝缘纸(δ=0.5)、黄腊管
14>  松香
15>  焊锡
16>  酒精
2) 设备及工具
1>  号码打印机

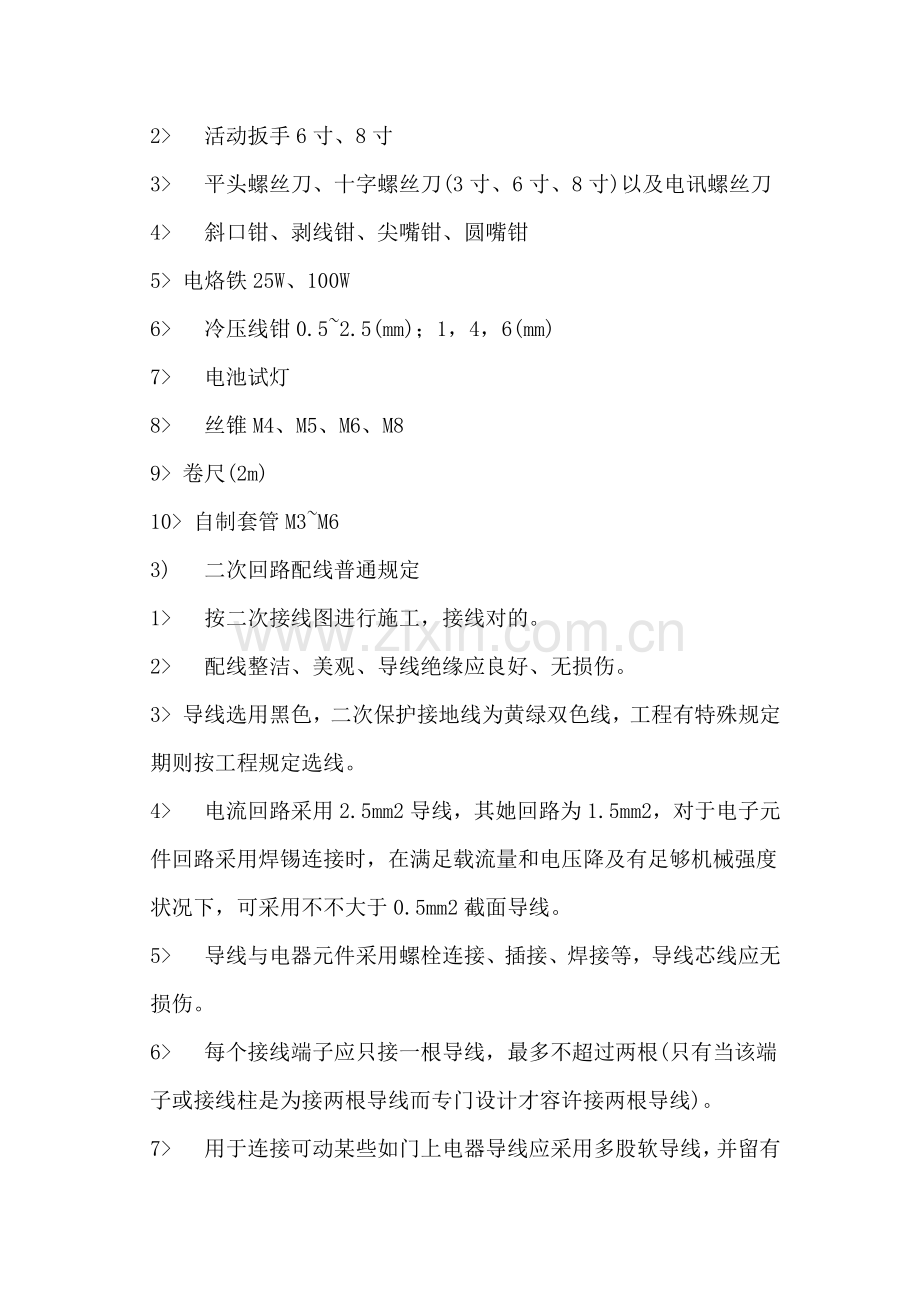

2>  活动扳手6寸、8寸
3>  平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀
4>  斜口钳、剥线钳、尖嘴钳、圆嘴钳
5> 电烙铁25W、100W
6>  冷压线钳0.5~2.5(mm)；1，4，6(mm)
7>  电池试灯
8>  丝锥M4、M5、M6、M8
9> 卷尺(2m)
10> 自制套管M3~M6
3)  二次回路配线普通规定
1>  按二次接线图进行施工，接线对的。
2>  配线整洁、美观、导线绝缘应良好、无损伤。
3> 导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊规定期则按工程规定选线。
4>  电流回路采用2.5mm2导线，其她回路为1.5mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度状况下，可采用不不大于0.5mm2截面导线。
5>  导线与电器元件采用螺栓连接、插接、焊接等，导线芯线应无损伤。
6>  每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计才容许接两根导线)。
7>  用于连接可动某些如门上电器导线应采用多股软导线，并留有适量裕度。导线根数超过35根时分两股捆扎，超过70根时分三股捆扎 (可依照详细状况而定)。用于连接固定不动单元上电器元件导线可采用单股导线或多股软导线。
8>  手车式高压开关柜下门上电器元件导线应采用多股导线，并套上波纹管，当门上元件过多、二次线过粗时(二次线多于35根)，可将二次线分股套两根以上波纹管、波纹管两端用走线卡固定在弯板上，裕度要参照4.7。波纹管长度见表1
过门线护线波纹管长度
产品型号
波纹管长度(mm/台  )
备  注

 JYN□-10
350
二次线束少于35根
KYN□-10
350
二次线束少于35根
F-C左右
500
二次线束少于35 根
F-C上下
1300
二次线束少于35根

9>  多股软导线在于电器元件接点连接时端部应绞紧，并加终端附件(线鼻子或冷压端头)，线芯不得有松散或断股现象。
　用剥线钳剥去导线绝缘层,钳口与线径配合恰当不得损伤线芯。
　将线芯穿上线鼻子，线芯穿过线鼻子压接部位后，线芯外露长度为0.5~1mm，如图二所示,用冷压钳压接，压接时，不同规格接线鼻或冷压端头应用冷压钳上相应规格钳口压接，加压至钳口完全闭合。
　TO、TU型冷压端头用冷压线钳进行压接,将端头放入冷压钳相应规格钳口处，加压至钳口完全闭合。
　打开冷压钳，将端头拿出即可。
　以上两种线鼻子压接后用力拔一下线鼻子，线鼻子不容许松动或脱落。
10> 单股导线用螺钉固定期，单股导线应曲圆，曲圆内径比接线螺钉直径大0.5~1mm。用螺钉紧固时，所曲圆圈方向应与螺母旋紧方向一致。
11>　所配导线两端应用号码管，号码管编号应对的，发既有错时，不得用笔擅自涂改，应告知打字员重新打印号码。号码视读方向在装配位置以开关板维护面为准，字顺序自下而上，自左而右。
12>　各导线号码管长度应基本一致。
13>　线束中导线不能有明显交叉现象，应横平竖直，导线弯曲变化方向时，用手指或圆嘴钳弯曲，不得用尖嘴钳等锋利工具弯曲导线。
14>　导线弯曲半径（内径）应不不大于导线直径两倍。
15>　线束穿越金属孔或在过门处、转角处，应在线束穿越某些缠上胶带。过门处胶带规定缠2~3层，长度约60mm，其她位置则视状况而定，应保证孔两侧胶带各留有20mm以上余量。
16>  导线接入电器元件接点时，线芯曲圆应符合顺时针方向。同一接点接两根硬线时，硬线之间要加平垫，当两根导线有一根硬线、一根软线时，软线在下，其间可不加平垫。
17>  当悬挂线束未固定长度超过300mm时，应用图四所示任一形式固定导线。(如达不到表2规定距离规定期，过门转角等处间距应缩短)。
用线卡固定线束时，应先用螺钉、弹垫、平垫将线卡固定于角钢恰当位置后，用尼龙扎带将线束固定在线卡上。
  对于固定式开关柜，在用线卡固定线束时，应固定在角钢内侧，不影响并柜及后盖板安装。
18>  线束与带电母线，电器出线端或带电裸线间有不不大于表2规定距离。
表2            线束与一次母线间距离
额定电压(kV)
0.4
3
6
10
35
距离(mm)
15
75
100
125
300

    二次回路裸露带电部件(位)间或裸露带电部件(位)与金属骨架间电气间隙应不不大于4mm，爬电距离应不不大于6mm 。
19>  当二次线需用电烙铁焊接时，要用松香助焊，不得用焊油与盐酸。
20> 在母线上接二次线时，母线钻φ6孔，用M5螺栓连接。导线芯与母线之间可不加平垫圈。同一侧最多接两根导线，见图五。对于用螺栓连接母线和二次线不以便地方(如断路器出、进线处)，母线上二次线安装孔应改为M5螺纹孔。
21>  对于不使用线头(如设计修改取消导线)剪断后，其线芯侧应用绝缘胶布包扎起来，尽量隐蔽，不要将其露在线束表面。
22>  所有螺钉紧固件，必要加弹垫、平垫、螺钉、(螺母)进行紧固。紧固后螺钉应露出2~5扣。
23>  各接地线连接处表面应清理干净，不得有油漆或锈斑。
24>  二次回路有大线连接时，导线选取按串联回路中电器元件最小额定电流(熔断器中熔丝和热元件除外)选取导线截面。此截面导线长期使用电流不得不大于串联回路中电器元件最小额定电流，惯用大线选取见表3。
表3              惯用导线载流量
安全载流量(A)
12
15
18
25
34
43
60
80
100
130
标称截S(mm2)
0.75
1
1.5
2.5
4
6
10
16
25
35
注：标称截面S≥4mm2为大线某些。

   4)  二次配线工艺准备
1> 号码管、标签纸准备与规定。
  依照二次接线图上所绘出回路编号，用号码打印机在号码管上打字。规定笔迹清晰，间隔均匀，字不得打斜，且保证所打印回路编号与图纸相符。
  将打印好号码管按合同号、柜号进行绑扎，摆放整洁以备用。
  按二次接线图用打印机在标签纸上打元件顺序号和文字符号，字体规定清晰，且不得打歪，出格。
  将打印好标签纸按柜号进行收集，包好以备用。
2> 资料准备
    准备工程施工告知，工程系统图、电气原理图、接线图、材料明细表、元件布置图及合同有关其他技术规定资料。
3> 工具及材料准备
准备施工所用工具、号码管、标签、导线、辅料等。
5) 二次配线工艺过程
1>  下线前准备
仔细查看工程施工告知上关于阐明，一次系统图上柜体构造，元件布置和材料明细表上元件型号以及对元件规定。
  对领用号码管应与图纸进行核对，确认后来进行施工。
  依照二次接线图上注明元件符号对的地找出电器元件。
2> 下线
  依照二次接线图以及元件布置图拟定走线方式，按电器元件接点间实际位置量裁导线，套上号码管。仪表室主干线普通选取在仪表室边框中央。对于各位置继电器，下线时，应注意继电器安装形式、高低。
对于柜后二次配线(如互感器线、行程开关线、照明接线等)在下线时，应注意柜体宽度、深度，因柜体构造不同，其走线方式不同样。车体二次配线下线时应注意不同车型布线方式、继电器、接触器等电器元件安装位置。
例：大电流配电柜，其二次线是从配电柜二次线通道引至电流互感器及电显装置。
  接至电器元件或端子排上元件在下线时应留有裕度，曲弯长度为50mm (涉及电压传感器上接线)。
对于GG-1A配电柜，当端子采用B1型时，导线曲弯长度为85mm，采用JH1、D1
型端子时，导线曲弯长度为95mm 。
　凡装有带电显示装置高压配电柜，高压带电显示装置线束应单独敷设，尽量不和其她二次线捆扎在一。
　KYN□-10、JYN□-10联系柜，当采用母线贯穿式互感器时，左联柜互感器二次线束从柜体左侧敷设，右联时互感器二次线束从柜体右侧敷设。带电显示装置二次线则从相相应另一侧敷设。不穿线过线孔用相应孔径橡胶圈将孔堵住。
　柜体小母线依照顾客需要可选用φ60铜棒或绝缘导线制作。当采用绝缘导线时，合闸回路用截面为25mm2多股导线，其他回路用截面为4mm2导线，其制作长度见图八，A为柜体宽度，下线尺寸及其他规定见表4。
表4　      小母线制作规定（小母线为绝缘导线）
导线规格
下线长度(mm)
剥头长度(mm)
制作规定
4mm2
柜宽+35
22
严格按尺寸下线剥头
25mm2
柜宽+25
20
线鼻子压接牢固
注：发往下级配电箱小母线按下图中尺寸规定检查。

　所有过门处软连接，均采用TO 2.5-8冷压端头，用冷压线钳夹紧。软连接制作长度见表5（下表长度为两线鼻子中心距尺寸）。
表5                过门软连接长度                  单位：mm
产品型号
软连接位置
上　门
下门
上大门
下大门
左小门
右小门
JYN□-10
500
430

JYN□-10（F-C）

双层75
700
500
460
KYN□-10
800（560）
630

KYN□-10（F-C）
并 列 柜(500
并 列 柜(630
双 层
(630)
500
500
 JYN1-35
均为230

　断路器配电磁机构时视接触器线圈额定电压来选取合闸大线线径。
接触器合闸线圈为110V时，选用10mm2大线。
接触器合闸线圈为220V时，选用6mm2大线。
　板前接线继电器采用旁侧走线形式。板后继电器采用板前接线时，线束从继电器下方穿越。
3>　行线（根据《二次接线配线图》）
　对照二次接线图将下好导线按继电器实际接点位置对好后捆扎。
　线束凡暴露在外敷设均用尼龙扎带扎紧，在护线套或蛇皮管及行线槽内线束可用胶带缠紧。尼龙扎带捆扎线束间距要均匀，主干线尼龙扎带间距为100mm，分支线束为60mm。分线某些可依照实际状况增长尼龙扎带。
　捆扎好后，将相应到电器元件相应接点上导线进行曲弯、剥头、曲圆、压线鼻子（冷压端头）。用剥线钳剥去导线绝缘层，钳口与线径应配合得当，不得损伤线芯。剥去长度按下表，用圆嘴钳曲圆（合用于1.5mm2单股导线）。对于多股导线，用冷压钳压线鼻子（冷压端头），所剥去绝缘层长度应不不大于与线鼻子（冷压端头）压接某些长度0.5~1.0mm。
表6            单股导线剥去绝缘层长度
螺钉直(mm)
3
4
5
6
8
剥线长度(mm)
15
18
21
24
28

行线时，除相邻近端子之间（且在同侧）、元件自身同侧接点之外，其她元件与元件两侧并线不可直接相连，应同线束捆扎在一起，然后分线连接。
　电阻或其他发热元件接线时，导线芯线要加瓷质套管2个。线束与电阻或发热元件间距离应不不大于30mm，且在其下方敷设。电阻与电阻之间应有90mm距离，特殊状况下，线束可平行或向下倾斜走线。
　小母线走向方式按图十(a)进行。
当小母线采用安装φ6铜棒MJ1-5端子时，二次线分左、右布线，如图十(b)所示，
直接将MJ1-5端子固定于柜小母线室顶板上。螺栓从柜顶向柜内穿越。
　JYN1-35、GBC-35柜体端子线在行槽内布置。
　开关柜门板装有视窗时，线束应在视窗下方20mm如下敷设。
　对于有护线盖板柜体应先将护线盖板拆开，穿线时不要用力过猛，以免刮伤导线外皮，穿好线后及时将护线板盖上。
　对于KYN□-10及KYN□-10（F-C）柜下门过门线应在下门弯边第二个孔处加以固定，避免手车进出柜时刮伤线束。
　仪表箱过门线二次线束在敷设时穿PVC波纹管，规格φ12、φ18、φ25、φ35。
　行线过程中如果发现所安装元件与二次接线图及材料明细表上元件型号、规格与图纸不相符，应及时反馈至工艺人员进行解决。同步对所安装元件外壳进行检查，对附带部件（附加电阻，接点等）进行清点。
4>　接线中注意事项
　所有电器及附件（如附加电阻）均应牢固地固定在开关柜隔板或支架上，不得悬吊在其她电器接线端子或连接线上。
　内门元件接线完毕后，应及时关门，并旋紧旋钮，不得长期使内门悬挂，以免内门变形。
　导线过门处紧固时应加弹簧垫。
　未接线电器元件接点、端子接点，涉及小母线上螺钉等均应紧固。
　线束不得从母线间穿越。
　联系柜电流互感器及电压互感器线均应在柜体两侧立柱槽钢上安装线卡将线束卡住，走在面上线应用线卡、尼龙扎带固定。
　配线顺序应从上至下，从里向外。
　多股线在接入元件接点时，依照导线直径及接至元件接点形式和螺钉直径来选取冷压端头。普通用螺钉接入接点用TO型线鼻子。以插接、压接形式接入元件接点采用TU型或TG型。常用使用实例见表7。
表7　　　　　　　　　接线鼻使用实例
冷压端头规格
TO 1.5/3
TO 1.5/4
TO 2.5/4
TO 2.5/5
TO 2.5/4
TO 2.5/5
TU 1.5/4
TU 2.5/5
TU1.5/4
TU 2.5/5
所用元件
信号继电器
击穿保险
测量仪表
信号灯、按钮、端子
接触器

　当元件自身带有引出线接入电器时，如果本来引线长度不适当，应以端子（涉及小五联端子、瓷接点等）进行过渡，不得悬空连接。
　组合式继电器（阿继或上继）采用JCK-10系列壳体者，其接点形式如下，以JCK-11/1为例，其背后端子图如图十一(a)。
此种继电器接线端头为插针式，一方面将导线用剥线钳剥去外皮后，将插针插至芯线上，用专用夹钳将插针与导线夹紧，插进底座里，线就接好。此插针端头靠弹片夹紧，插针和底座间不易脱落。
插针插入底座后，其外部走线形式同其他继电器同样，接点曲弯度为50mm。所不同是不要从插针根部直接打弯，要留有15mm裕量后再打弯。
　对于有横向四排或纵向四排接点继电器，其接点形式参照有关规定执行。
　端子安装与接线
a)　依照工程所选端子型号，按二次接线图所画出端子排列图进行端子排列。
b)　对于无序号端子，每隔5个对端子进行标号。标号规定清晰、笔迹工整、字型为长仿宋体，字方向以端子安装方式而定，即水平安装时，标号水平写，垂直安装时标号则竖写，端子序号中浮现X时，不用单独写出。
c)　JH0型端子（成都无线电厂生产）在攒端子时，五联端子与五联端子之间要加一挡片，实验端子与普通端子之间要加挡片，以加大爬电距离及带电间隙。
d)　惯用JH1；JH6端子厚度见表8。
表8　                  端子厚度
端子型号
JH1-2.5B
JH1-2.5S
JH1-2.5(S) G
JH6-2.5
JH6-2.5S
JH6-2.5(S)G
JH6-2.5GD
端子厚度
10
12
1.5
6
10
1.5
6.5

 e)　端子排竖直布置时，排列自上而下，水平布置时，排列自左而右。其顺序是按交流电流回路，交流电压回路，信号回路，其他回路等。最后留有2~5个备用端子(或按顾客规定留有指定数目备用端子)。不同安装单位端子之间应用挡板隔开。
f)  端子排用方母固定于柜体端子架上。
g)  带有防光罩端子，接线完毕后，必要加盖好防光罩，其长度应比端子长出20mm，超长某些剪掉。
插头插座接线
a)  二次插头插座有各种型号可供选用。JYN1柜选用24芯插头插座；KYN28柜采用58芯航空插头插座；KYN18(F-C)柜采用46芯插头插座
b)  插头所穿金属蛇皮管(规格φ35)长度见表9，插座所穿蛇皮管长度为350mm。
表9                插头所穿蛇皮管长度
柜体型号
JYN3-10
KYN28-10
JYN3-10(F-C)
KYN3-10(F-C)
JYN1-35
金属蛇皮管长度
800
550
上层600 下层550
并列柜520
1800

c)　插头与插座上接线均应紧固，号码管放至接线最前端，方向对的。导线应留有裕度，打弯长度40~50mm。
d)  金属蛇皮管在固定期在弯卡处放胶皮紧固。
  行程开关接线(KYN□-10，JYN□-10)
a)  行程开关线同电流互感器线一起捆扎。
b)  行程开关位置应适当，保证手车联锁杆能与行程开关触点可靠接触。
c)  行程开关线应穿蛇皮管，手车室某些应在柜体接地母线下穿越，并固定于底盘。
d)  KYN□-10(F-C)并列柜，当行程开关装至柜右前立柱内侧时，应保证上门关闭时行程开关常闭触点断开。螺钉穿越方向应从立柱外侧向内侧穿越。
  电流互感器接线
a)　极性：电流互感器原线圈(一次线圈)和副线圈(二次线圈)端子均有极性符号，当一次电流L1流向L2，二次侧电流从同极性端子K1流经设备回到K2，则L1和K1或L2和K2为同极性。
b)　电流互感器接线。支柱式电流互感器(LZZB-10、LZZBJ-10、LZZB1-10)，其一次
端L1接电缆侧，L2与手车下出线相连，铭牌侧为L1侧，对于馈线柜，其一次电流流向为L2-L1，因此二次线封K1。在弄清晰电流互感器安装形式，明确其一次电流流向后，才有进线二次接线。电流互感器二次线典型实例见附表7。对于其她型号电流互感器，可参照其接线方式。
c)  电流互感器在工作中，二次侧不容许开路。接线时，对于未被使用二次线圈输出端要短接。
d)  电流互感器精确度级别分为0.2、0.5、1、3和10级，B为保护级。普通1K1、1K2为测量级接测量仪表。2K1、2K2为保护级接继电器。
  电压互感器接线
a)  极性：电压互感器一、二次线圈同极性端子也有明确标注，接线时要注意连接极性要对的。
如两台同型同号电压互感器按V/V形式连接使用时即一次侧为A-X-A-X、二次侧应为a-X-a-X 。
b)  电压互感器接线
电压互感器按其线圈数目可分双线圈和三线圈两种，三线圈涉及原线圈，其本副线圈和辅助副线圈。
依照电压互感器安装方式规定对于KYN□-10柜手车所装电压互感器一、二次侧均封X，对于JYN□-10柜手车底盘所装电压互感器其一、二次侧均封A。电压互感器二次分线典型实例见附表8。
e)  电压互感器接线，打弯长度60mm。JDZJ-3、JKZJ-6、JDZJ-10电压互感器二次接线示意图。
f)  电压互感器二次侧不容许短路。
  照明接线
a)　依照照明灯在柜内详细安装位置照明回路采用1.0mm2软线。
b)  手车柜照明灯采用MD1，220V，15W。固定式开关柜及JYN1-35，GBC-35等采用E27，250W照明灯。
c)  照明灯个数随工程所选用柜、车型号而定。普通原则JYN□-10柜体为2个，辅助柜为2个。F-C双层原则柜为4个，转换柜为2个。KYN□-10则随工程。
d)  GG-1A大电流柜照明灯接于柜门上，柜前正视灯座应固定于纽子开关侧。
e)  在安装MD1灯座时，一方面在其穿线孔处塞KF、14、48橡胶圈，两橡胶圈间加绝缘纸δ=0.5mm。将二次线从穿线孔中穿越接至灯座相应接点上，最后用螺钉将灯座固定。
f)  灯罩开口侧应面向灯泡维修面。KYN□-10手车室当装明灯时，灯罩开口侧朝下，并安装透光板。
5>  贴标签
  在二次配线前，依照柜、车二次接线图元件标号，进行二次元件标签粘贴。
  将标签贴至电器元件右上角，规定标签贴正。
  标签不得被线束或装配其她零件遮盖，规定位置明显，便于观看。
对于装于柜体上、下门板后或嵌入式继电器，其安装面暴露于柜外，标签贴于接线侧右上角。别的均贴至铭牌侧。如仪表室继电器及门上继电器。
  标签要贴对的，与所反映元件相符，不得错贴与漏掉。
  各接地点处应贴地线标签  ,不得贴反，贴斜。
接地开关电压传感器上标签贴至接地开关框架上。不带接地开关电压传感器标签贴至其相应安装槽钢或角钢上。
  手车插座标签应在组装防护板固定好后，贴至上防护板上。
  插头标签应贴至其安装正面中部，不得贴至插头两侧面。
6> 清扫柜内杂物，不得留有线头，原则件等。
7> 手车二次线配制。
依照所选手车构造进行手车二次线布置，下线见6.2.12，真空接触器端子排接线应符合规定。
  将下好二次线进行捆扎。
  将插座固定于手车上框架上(JYN□-10，KYN□-10)，理顺二次线，按规定进行固定。对于双层柜手车，二次线应在绝缘隔板装配前先上线，且用线卡加以固定。
  元件接线。
a)  元件型号与规格应与二次接线图及材料明细表上相一致，安装牢固。
b)  按前述有关规定进行接线，特别是电阻接线及接触器合闸大线要压接牢固，接线可靠。
c)  电器元件、端子中不接线接点螺钉(涉及辅助开关)均应拧紧。
  贴标签(详细规定同6.8)
  清扫柜体内杂物、线头、原则件等。
6) 自检、交检。
1>  自检
a)  检查元件外观应完整无损，附件齐全，发现缺陷应及时解决，予以更换。
b)  检查所装元件型号，铭牌与二次接线图及材料明细表相一致。如属代用件应有正式手续，有据可查。
c)  元件安装应对的，牢固，不得倾斜。
d)  接线应对的，不得有漏接，错接导线。
e)  标签齐全，位置对的。
f)  柜内线束捆扎固定好，用尼龙扎带固定线束后，扎带尾端多余某些应整洁剪断。
g)  对绝缘部件，导线外皮，继电器接线柱，套管等进行绝缘检查，发现异常或有破损应及时更换。
h)  检查所有紧固件均应紧固和齐全，焊点牢固。
7)  交检
自检后填写交检单送交检查部。
8）附表
附表一  二次回路接线图中常用文字符号
序号
符号
文字解释
序号
符号
文字解释
1
DL
继路器及其辅助触点
46
XK
信号转换开关
2
WJ
温度继电器
47
TBJ
跳跃闭锁继电器
3
G
隔离开关及其辅助触点
48
DK
刀开关

4
WSJ
瓦丝继电器
49
YJJ
压力监视中间继电器
5
LH
电流互感器
50
MK
灭磁开关
6
ZCH
重叠闸继电器
51
A
电流表
7
YH
电压互感器
52
LK
  联动
8
BCJ
保护继电器
53
V
电压表
9
HQ
合闸线圈
54
XWK
限位开关
10
ZJ
中间继电器
55
W
有功功率表
11
HC
合闸接触器
56
XD
信号灯
12
HWJ
  合闸位置继电
57
WAR
无功功率表
13
TQ
  跳闸线圈
58
LD
绿色信号灯
14
TWJ
跳闸位置继电器
59
 STK
手动同期转换开关
15
LJ
电流继电器
60
QA
起动按钮
16
HJ
合闸继电器
61
HD
绿色信号灯
17
YJ
电压继电器
62
YM
电压互感器二次电压小母线
18
TJ
跳闸继电器
63
RD
熔断器
19
SJ
时间继电器
64
GD
光字牌
20
TJJ
同步检测继电器
65
  L
电感
21
CJ
差动继电器
66
ZM
转角变压器小母线
22
XMJ
信号脉冲继电器
67
(+)HM
合闸电源小母线
23
GJ
功率继电器
68
+SM
闪光信号小母线
24
JJ
监察继电器
69
ZXA
指挥信号按钮
25
XJ
信号继电器
70
YJA
中央音响信号解除按 钮
26
SXJ
事故信号中间继电器
71
FA
复归按钮
27
RJ
热继电器
72
JRD
击穿保险
28
YXJ
预告信号中间继电器
73
D
二极管
29
BSJ
闭锁继电器
74
WS
位置批示灯
30
HZ
频率表
75
XDC
蓄电池
31
JSJ
加速继电器
76
RRD
弱电熔断器(热线轴
32
YZJ
电压中间继电器
77
BG
晶体三极管
33
ZXJ
指挥信号中间继电器
78
FM
蜂鸣器
34
WH
有功电度表
79
Z
整流器
35
XKJ
选控继电器
80
KM
控制回路小母线
36
VARH
无功电度表
81
DS
电磁铁
37
XCJ
选测继电器
82
DO
电笛
38
KK
控制开关
83
R
电阻
39
FJ
复归继电器
84
FM
辅助小母线
40
HK
转换开关
85
YA
实验按钮
41
ZZJ
重复中间继电器
86
YBM
预告信号小母线
42
ZK
自动开关
87
SA
事故按钮
43
XZJ
信号中间继电器
88
RM
掉牌未复位“光字牌
44
CK
测量转换开关
89
TQM
同期电压小母线
45
XJJ
信号监察继电器
90
  C
电容

附表二  直流回路回路标号组
回路名称
数字标号组
一
二
三
四
正电源回路
1
101
201
301
负电源回路
2
102
202
302
合闸回路
3~31
103~131
203~231
303~331
绿灯或合闸回路监视回路
5
105
205
305
跳闸回路
33~49
133~149
233~249
333~349
红灯或跳闸回路监视回路
35
135
235
335
备用电源自动合闸回路
50~69
150~169
250~269
350~369
开关设备位置信号回路
70~89
170~189
270~289
370~389
事故跳闸音响信号回路
90~99
190~199
290~299
390~399
保护回路
01~99或(J1~J99)
01~99或(J1~J99)

发电机励磁回路
601~699

601~699

601~699

601~699

信号及其他回路
701~999
701~999
701~999
701~999
注：1)  对接于断路器控制回路内红灯和绿灯回路如直接由控制回路电源引接时，该回路可标注与控制回路电源相似标号。
    2)  在没有备用电源自动投入安装单位接线图中，标号50~69可作为其他回路标号，但当回路标号不够用时，可以向后递增。

附表三  小母线文字标号组
小 母 线 名 称
文 字 符 号
直流控制和信号电源及辅助小母线
控制回路电源小母线
+KM        -KM
信号回路电源小母线
  +XM        -XM
事故信号小母线
用于不发遥远信号者
NQM
用于直流屏
1NQM
用于配电装置
2NQM
用于发遥远信号者
3NQM
预告信号小母线
用于配电装置(瞬时动作信号
YBM
瞬时动作信号
1YBM  2YBM
延时动作信号
3YBM        4YBM
用于直流屏(延时动作信号)
5YBM        6YBM
控制回路断线预告信号小母线
KDMⅠ；KDMⅡ；KDMⅢ
灯光信号小线
（-）XM
配电装置内信号小母线
XPM
合闸小母线
+HM        +HM
“掉牌未复归” 光字牌小母线
FM              PM
指挥装置音响小母线
2YM
自动调节同波脉冲小母线
1T2M            2T2M
周期装置试前时间整定小母线
1TQM            2TQM
周期装置发出合闸脉冲小母线
1THM    2THM  3THM
隔离开关操作闭锁小母线
GBM
旁路闭锁小母线
1PBM          2PBM
厂用电辅助信号小母线
+CFM          -CFM
母线设备辅助信号小母线
+MFM          -MFM
闪光信号小母线
+SM
交流电压、周期和电源小母线
同期小母线
待并系统
TQMa          TQMc
运营第系统
TQM1a          TQM1c
公共B相电压小母线
YMb
第一组母线系统或奇数母线极电压小母线
  1YMa  1YMc  1YMN  1YML  1YMX
第二组母线系统或偶数母线极电压小母线
2YMa  2YMc  2YMN  2YML  2YMX
转角变压器辅助小母线
ZYMa          ZYMc
电源小母线
QYMa          QYMc
发电机电压备用母线电压小母线
9YMa          9YMc

低电压保护小母线
1DBM  2DBM  3DBM
母线切换小母线(用于旁路母线电压切换)
YQM
