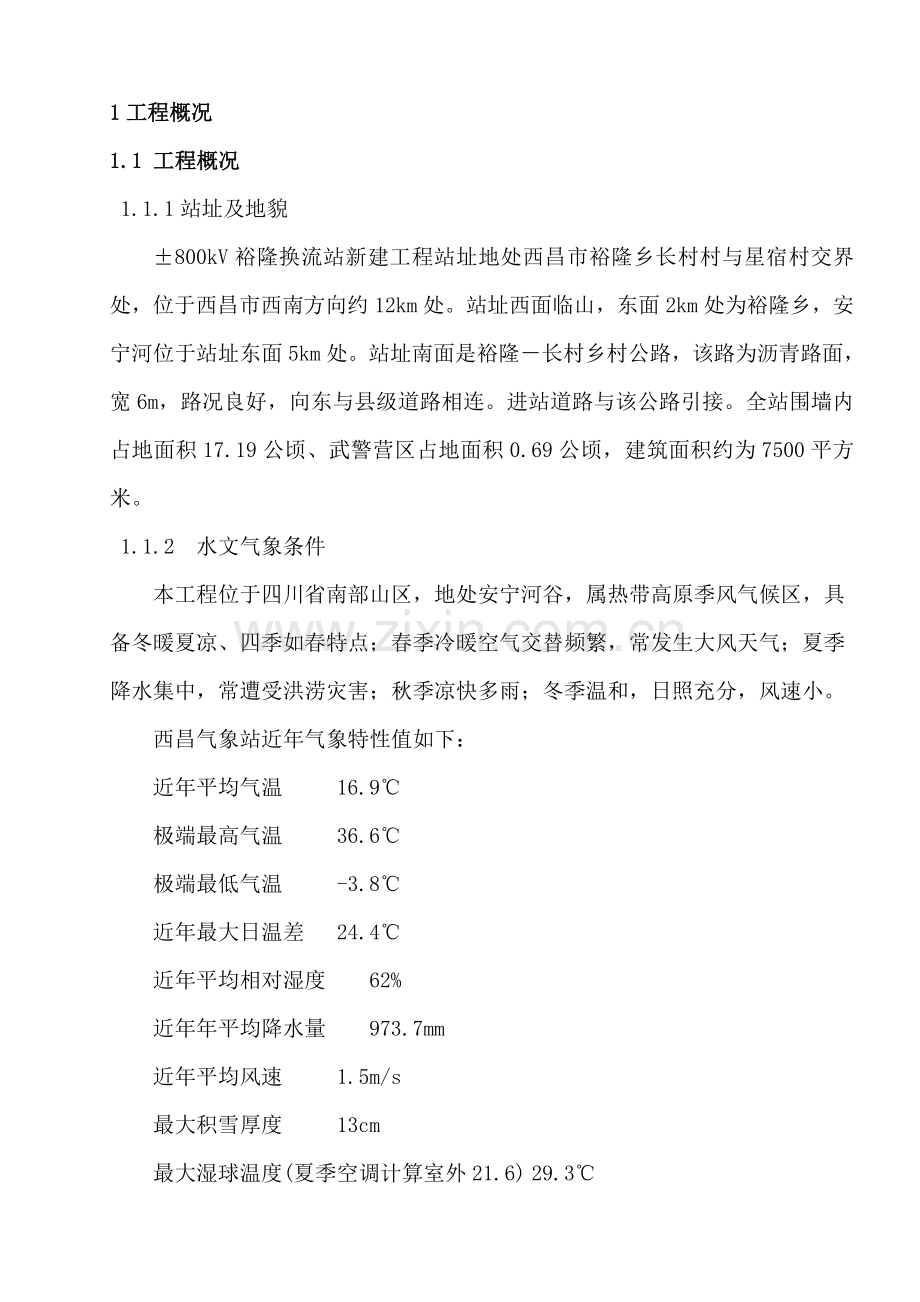

1、1工程概况1.1 工程概况1.1.1站址及地貌800kV裕隆换流站新建工程站址地处西昌市裕隆乡长村村与星宿村交界处,位于西昌市西南方向约12km处。站址西面临山,东面2km处为裕隆乡,安宁河位于站址东面5km处。站址南面是裕隆长村乡村公路,该路为沥青路面,宽6m,路况良好,向东与县级道路相连。进站道路与该公路引接。全站围墙内占地面积17.19公顷、武警营区占地面积0.69公顷,建筑面积约为7500平方米。1.1.2 水文气象条件本工程位于四川省南部山区,地处安宁河谷,属热带高原季风气候区,具备冬暖夏凉、四季如春特点;春季冷暖空气交替频繁,常发生大风天气;夏季降水集中,常遭受洪涝灾害;秋季凉快多

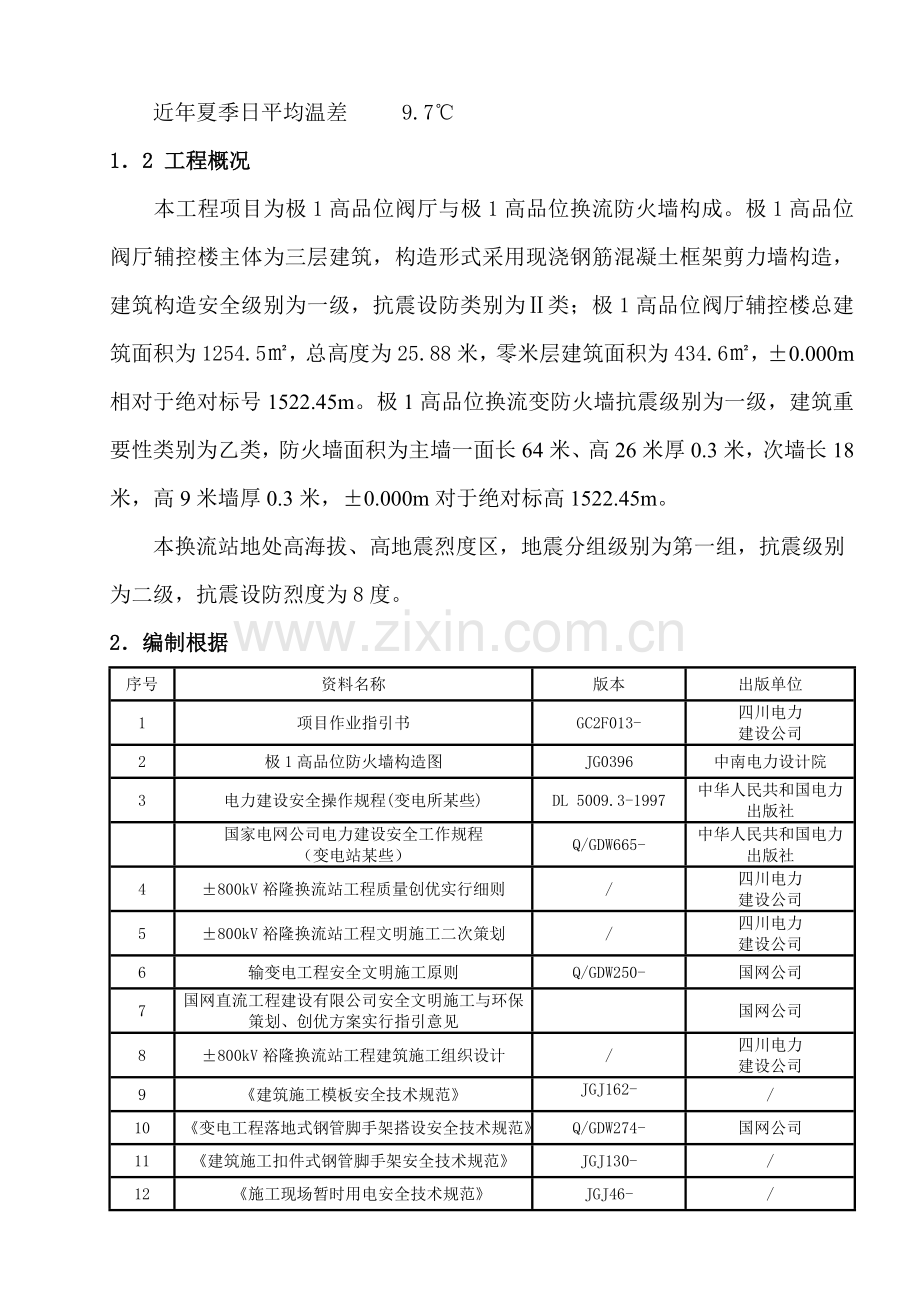

2、雨;冬季温和,日照充分,风速小。西昌气象站近年气象特性值如下:近年平均气温 16.9极端最高气温 36.6极端最低气温 -3.8近年最大日温差 24.4近年平均相对湿度 62%近年年平均降水量 973.7mm近年平均风速 1.5m/s最大积雪厚度 13cm最大湿球温度(夏季空调计算室外21.6)29.3近年夏季日平均温差9.712 工程概况本工程项目为极1高品位阀厅与极1高品位换流防火墙构成。极1高品位阀厅辅控楼主体为三层建筑,构造形式采用现浇钢筋混凝土框架剪力墙构造,建筑构造安全级别为一级,抗震设防类别为类;极1高品位阀厅辅控楼总建筑面积为1254.5,总高度为25.88米,零米层建筑面积为

3、434.6,0.000m相对于绝对标号1522.45m。极1高品位换流变防火墙抗震级别为一级,建筑重要性类别为乙类,防火墙面积为主墙一面长64米、高26米厚0.3米,次墙长18米,高9米墙厚0.3米,0.000m对于绝对标高1522.45m。本换流站地处高海拔、高地震烈度区,地震分组级别为第一组,抗震级别为二级,抗震设防烈度为8度。2编制根据序号资料名称版本出版单位1项目作业指引书GC2F013-四川电力建设公司2极1高品位防火墙构造图JG0396中南电力设计院3电力建设安全操作规程(变电所某些)DL 5009.3-1997中华人民共和国电力出版社国家电网公司电力建设安全工作规程(变电站某些)

4、Q/GDW665-中华人民共和国电力出版社4800kV裕隆换流站工程质量创优实行细则/四川电力建设公司5800kV裕隆换流站工程文明施工二次策划/四川电力建设公司6输变电工程安全文明施工原则Q/GDW250-国网公司7国网直流工程建设有限公司安全文明施工与环保策划、创优方案实行指引意见国网公司8800kV裕隆换流站工程建筑施工组织设计/四川电力建设公司9建筑施工模板安全技术规范JGJ162-/10变电工程落地式钢管脚手架搭设安全技术规范Q/GDW274-国网公司11建筑施工扣件式钢管脚手架安全技术规范JGJ130-/12施工现场暂时用电安全技术规范JGJ46-/13建筑机械使用安全技术规程JG

5、J33-/14建筑施工高处作业技术规范JGJ80-91/3作业前条件和准备工作31安全器具序号名 称规 格单 位数 量备 注1消防器具4kg个8灭火器(配备2个箱子)2安全警示牌/个153安全帽/顶1204安全带/条255绝缘手套/双126绝缘鞋/双127密目网1.5*6mm250004安全作业程序、办法4.1脚手架工程4.1.1脚手架安装4.1.1.1可产生危险与预控办法高处坠落、物体打击、坍塌(1)脚手架基本必要平整坚实并做好排水,回填土地面必要分层回填,逐级夯实硬化。 (2)封圈型脚手架布设应符合有关规定。 (3)脚手架必要布设供人员上下垂直爬梯。4.1.2脚手架拆除4.1.2.1可产生

6、危险与预控办法高处坠落、物体打击、坍塌、其她伤害(1)脚手架拆除前,应对脚手架作全面检查,清除剩余材料、工器具及杂物。(2)地面应设安全围栏和安全标志牌,并派专人监护,禁止非施工人员入内。拆除时要统一指挥,上下呼应,动作协调,当解开与另一人关于扣件时应先告知对方,以防坠落。(3)拆除脚手架时,必要设立安全围栏拟定警戒区域、挂好警示标志并指定监护人加强警戒,应按规定自上而下顺序(后装先拆,先装后拆),先拆横杆,后拆立杆,逐渐往下拆除;不得上下同步拆除;禁止将脚手架整体推倒;架材有专人传递,不得抛扔。4.2钢筋工程4.2.1可产生危险与预控办法机械伤害、物体打击、高处坠落、触电(1)作业人员在制作

7、台上使用齿口扳弯曲钢筋时,操作台必要牢固可靠,操作者要紧握扳手,脚要站稳,用力均匀,防止扳手滑移或钢筋突断伤人。(2)使用调直机调直钢筋时,手与滚筒应保持一定距离,禁止戴手套操作,避免将手套卷入滚筒,伤及手臂。钢筋调直到末端时,人员必要躲开,以防甩动伤人,短于2m或直径不不大于9mm钢筋调直,应低速加工。(3)使用钢筋弯曲机时,操作人员应站在钢筋活动端反方向,弯曲不大于400mm短钢筋时,要防止钢筋弹出伤人。(4)使用切断机切断大直径钢筋时,冲切力大,应在切断机口两侧机座上安装两个角钢挡杆,防止钢筋摆动。(5)加工好钢筋应放平稳、分散,防止倾倒、塌落伤人。(6)人工搬运钢筋时,作业人员衣着必要

8、灵便,行走步调要一致,当上下坡或转弯时,要先后呼应,步伐稳慢。注意钢筋两端摆动,防止碰撞物体或打击人身,特别防止碰挂周边和上下电线。上肩和卸料时要互相打招呼。(7)人工垂直传递钢筋时,上下作业人员不得在同一垂直方向上,送料人应站立在牢固平整地面或暂时构筑物上,接料人应有防止前倾牢固物体,必要时应挂好安全带。(8)框架柱竖向钢筋普通采用电渣压力焊接,焊接前应依照焊接钢筋高度搭设相应操作平台,平台要牢固可靠,便于施焊。(9)焊接时应加强对电源维护管理,禁止钢筋接触电源,焊机必要接地或接零,焊接导线及钳口接线处应可靠绝缘,变压器和焊机不得超负荷使用。(10)绑扎框架钢筋时,操作人员不得站在钢筋骨架上

9、和攀登柱骨架上下。绑扎柱钢筋,不得站在钢箍上绑扎,不得将木料、管子等穿在钢箍内作脚手板,避免坠落伤人。(11)操作人员登高必要把工具放人工具套(袋)内,防止滑落伤人,上下传递物件禁止抛掷。(12)高处钢筋绑扎时,不得将钢筋集中堆放在模板或脚手架上,脚手架上不得随意放置工具、箍筋或短钢筋,避免滑下伤人。(13)高处安装钢筋,应避免在高处修整、扳弯粗钢筋,必要操作时,应选好位置系牢安全带。4、3模板工程4.3.1 模板安装4.3.1.1可产生危险与预控办法物体打击(1)柱模板合模过程中要保持稳定,模板要轻动轻移,防止倾倒伤人。(2)找正合模后,用柱箍进行加固,柱箍间距为5001000mm。(3)用

10、卡具固定柱模时,应在稳固平台上作业,使用F型卡具固定,在敲击过程中要保证卡具稳定,防止弹出伤人。(4)用花篮螺丝和铁线校正柱垂直度时,用力应均匀,防止铁线绷断伤人。(5)梁底模板安装应先将两端找正后固定,采用钢管支撑时,支柱间距不得不不大于700mm;支柱装完后,应沿横向、纵向加设水平撑和垂直剪刀撑,并与支柱固定牢固。(6)模板及支撑系统在没有固定前,禁止运用拉杆支撑攀登,当支柱高度不大于4m时,水平撑应设上下两道,中间加设剪刀撑,支柱每增高2m,再加一道水平撑,其间再加一道剪刀撑。(7)用绳索捆扎吊运模板时,应检查绳扣牢固限度及模板刚度。(8)支模过程中,如半途停歇,应将支撑、搭头、柱头板等

11、固定牢固。(9)模板拆除应按顺序分段进行,禁止猛撬、硬砸及大面积撬落或拉倒。作业人员应选取稳妥可靠立足点,高处拆模应有专人指挥,并在下面标出工作区,暂停人员过往。(10)模板拆除禁止高处撬落,应用绳索吊下。拆下模板不得堆放在脚手架或暂时搭设工作台上。(11)下班时,不得留下松动或悬挂着模板,及时将拆除模板运到指定地点集中堆放。物体打击、坍塌(1)组拼钢模板须采用平板车辆运送,运送通道平整、顺畅。(2)向坑下送模板时宜设立坡道,坑上坑下要统一指挥,牵送挂钩、绳索安全可靠。(3)模板安装应由下至上逐级进行,模板就位后应及时连接固定,合模过程中要保证模板稳定。(4)调节找正轴线过程中要轻动轻移,严防

12、模板轿杠滑落伤人;合模时逐级找正,逐级支撑加固,斜撑、水平撑要与补强管(木)固定牢固。(5)作业人员上下基坑不得登踩支撑,应用靠梯上下。(6)现场应坚持安全文明施工,做到工完、料清场地清。其她伤害(1)钢模组模须选取平整场地进行。钢模板堆放齐整,高度不超过1m。(2)组模施工两人一组配合协调,组模用卡扣使用前要经检查,去除有伤痕卡扣。(3)模板采用木方加固时,绑扎后应将铁丝末端应解决,以防刮伤人。4.3.2 模板拆除4.3.2.1可产生危险与预控办法物体打击、坍塌、高处坠落(1)模板拆除应经施工技术负责人批准后方可进行。(2)拆模作业应按后支先拆、先支后拆原则,由上向下先拆除支撑和本层卡扣,同

13、步将模板运送至地面,然后再拆除下层支撑、卡扣、模板。(3)拆除模板时,作业人员不得站在正在拆除模板上。卸连接卡扣时要两人在同一面模板两侧进行,卡扣打开后用撬棍沿模板根部加垫轻轻撬动,防止模板突然倾倒。(4)拆模间隙时应将已活动模板暂时固定。拆下模板要及时运走,不得乱堆乱放,更不容许大量堆放在坑口边。(5)现场应坚持安全文明施工,做到工完、料清场地清。(6)拆模后应及时封盖预留洞口,盖板必要可靠牢固,并设立警示标志。4.4 混凝土工程4.4.1混凝土搅拌4.4.1.1可产生危险与预控办法(1)混凝土搅拌宜设立搅拌站,搅拌站场地应硬化。(2)搅拌机应搭设能防风、防雨、防晒、防砸防护棚,在出料口设立

14、安全限位挡墙,操作平台设立应便于搅拌机手操作。(3)搅拌站由搅拌机手或专人统一指挥。(4)搅拌机开转前,检查结合某些与否松动,转动与否灵活,搅拌机保险钩、防护罩等安全防护装置与否齐全有效;离合器、制动器与否敏捷可靠;检查钢丝绳与否有断丝、破股、锈蚀等现象,不符合安全规定必要更换。(5)机手作业要戴好风帽、防护镜和口罩,上料按石子、水泥、砂子顺序投料。用手推车向搅拌机料斗卸料时,不得用力过猛和撒把。(6)进料时禁止将头、手伸人料斗与机架之间。(7)清理搅拌斗下砂石,必要待送料斗提高并固定稳妥后方可进行。清扫闸门及搅拌器应在切断电源后进行。(8)作业后送料斗应收起,挂好双侧安全挂钩,切断电源,锁上

15、电源箱。4.4.2车辆伤害、高处坠落、触电4.4.2.1可产生危险与预控办法(1)混凝土机械运送时,应规定行驶路线,运送通道平顺,行驶速度不大于5kmh。(2)禁止任何人员、材料搭乘翻斗车。(3)基坑口搭设卸料平台,平台平整牢固,同步在坑口前设立限位横木。(4)卸料时前台下料人员协助司机卸料,基坑内不得有人;前台下料作业要坑上坑下协作进行,禁止将混凝土直接翻入基本内。(5)投料高度超过2m应使用溜槽或串筒下料,串筒宜垂直放置,串筒之间连接牢固,串筒连接较长时,挂钩应予加固。禁止攀登串筒进行清理。(6)浇筑混凝土过程中,木工、架子工要跟班随时检查模板、脚手架牢固状况。(7)振捣工、瓦工作业禁止踩

16、踏模板支撑。振捣工作业要穿好绝缘靴、戴好绝缘手套,搬动振动器或暂停工作应将振动器电源切断,不得将振动着振动器放在模板、脚手架或未凝固混凝土上。5.1作业安全危害因素辨识和控制安全危害因素辨识和控制表序号危险点和环境因素描述拟采用风险控制技术办法实行负责人确认签证人场地和环境因素1在施工现场照明局限性安装合格照明灯具并能投入正常使用顾刚王 军2运送道路不畅通、不坚实运送前先平整道路,夯实路基,局部加钢板或脚手板过渡顾刚王 军3在施工现场使用电、火焊,周边存在火灾隐患5米范畴内清除易燃、易爆物体顾刚王 军4电焊机露天摆放露天摆放电焊机放在干燥场合,有棚遮蔽或使用电焊机专用箱顾刚王 军5施工中废弃物

17、不集中回收,导致污染施工中废弃物集中回收,不得乱扔乱抛,对有毒有害应采用防污染办法,并集中回收到物资部指定存储处顾刚王 军6噪声控制减少夜间运送车辆行走;混凝土搅拌和振捣隔离;钢筋加工搭设防护棚。顾刚王 军二作业和人员1钢筋加工、木工加工使用机械不当。按操作规程执行顾刚王 军2钢筋碰焊、无齿锯切割、电焊作业无防护罩,不戴防护眼镜施工过程中佩戴必要防护用品顾刚王 军3运送车辆、混凝土罐车溜坡停车时拉起手刹,车轮下设道木止动顾刚王 军4混凝土凿毛飞溅伤人、插筋刺伤剔毛戴防护眼镜,将立筋暂时扳弯顾刚王 军5钢筋网片倾倒伤人网片绑扎加暂时支撑固定牢固顾刚王 军6交叉作业各方作业迈进行周密安排,统一调度

18、,减少交叉交叉作业前,通报各方,互相配合,尽量减少交叉顾刚王 军7混凝土浇筑人员踏空倾倒伤害施工面、行走道路铺设脚手板,禁止直接踏在钢筋上顾刚王 军三使用工机具1电焊机无可靠接地电焊机外壳必要进行保护接零和重复接地顾刚王 军2电焊机一次侧电源线老化或破损过长电焊机、一次侧电源线必要绝缘良好,长度不超过3米,超长时则架高布设顾刚王 军3电源一闸多用电焊机,无齿锯应分别有单独电源控制装置顾刚王 军4电焊机二次线接头裸露发生触电电焊机二次线接头必要包好,绝缘良好,无漏电,电焊把线与电焊机连接必要使用铜鼻子连接,接触必要牢固(采用迅速插头)顾刚王 军5气瓶不装合格减压阀,乙炔瓶无回火器,人员伤害,火灾

19、装减压阀、回火器,并定期检查顾刚王 军6氧气、乙炔瓶摆放在放工现场氧气和乙炔瓶使用时,摆放间距不不大于8m顾刚王 军7电源箱漏电保护器失灵,电源线破损,触电伤害定期检查漏电保护器和电源线,并及时更换顾刚王 军8钢筋加工等转动机械外壳破损、螺丝松动,机械伤人。完善机械,定期检修,破损停用或更换顾刚王 军9震捣器、电锯、电打夯机、无齿锯等电动工具漏电伤人使用前检查,接线加漏电保护器,操纵人员穿绝缘鞋、带绝缘手套顾刚王 军10运送车辆刹车失灵、超速、超载伤人检查车辆性能,限重、限速,驾驶人员持证上岗顾刚王 军5.2环境条件序号环境因素描述控制对策实行负责人确认签证人1施工场地不平整施工场地平整坚实,

20、道路畅通,并实现水电通。顾刚王 军2夜间施工不充分夜间施工设立足够灯具满足安全文明施工条件顾刚王 军3施工现场水源电源接到施工现场顾刚王 军5.3施工安全规定5.3.1所有施工人员必要认真遵守电力建设安全工作规程(Q/GDW665-)和电力建设安全施工管理规定,杜绝“三违(违章作业、违章指挥、违背纪律)”现象发生,认真做到“三不伤害(不伤害自己、不伤害她人、不被她人伤害)”。5.3.2现场必要设专职安全员进行监护。所有参加作业人员必要进行安全教诲,考试合格后方可施工。5.3.3钢筋制作时,禁止非钢筋工操作钢筋机械,各种钢筋机械设备安全防护设施齐全,并悬挂安全操作规程牌。5.3.4在建筑物外脚手

21、架4-6m设立区域围栏,做法参照国网公司输变电工程安全文明施工原则(Q/GDW250-)。5.3.5吊运钢筋时,应由专人持证上岗进行指挥,信号明确,吊物下禁止通行或停留。每次起吊前注意检查钢丝绳及卡具完好状况。5.3.6多人抬运钢筋时,应动作一致,穿钢筋时应有统一指挥。5.3.7立柱子钢筋时,要进行暂时固定,以防倾倒伤人。5.3.8脚手架搭设人员必要是通过按现行国标特种作业人员安全技术考核管理规则(GB5036)考核合格专业架子工。上岗人员定期体检,体检合格者方可持证上岗。5.3.9脚手板应满铺,不应有空隙、单板、浮板、探头板。5.3.10非专业人员不得搭拆脚手架。搭设脚手架时作业人员必要系好

22、安全带,递杆、撑杆人员应密切配合。施工区设围栏或警告标志,并由专人监护,禁止无关人员入内。5.3.11检查合格脚手架在明显位置挂合格标志牌,标志牌由安监部门统一管理,发放、回收。经检查不合格脚手架,应及时整治至合格并检查验收方可挂牌使用。5.3.12支设模板时应加设暂时支撑以防倾倒伤人。5.3.13使用木工机械时严格按操作规程操作,木工棚内禁止吸烟以防发生火灾。5.3.14 所有电源设备均应设有漏电保护器。5.3.15 振捣器应用绝缘良好四芯橡胶软线并应接地良好,开关及插头应完整良好,禁止直接将电线插入插座。5.3.16 振捣人员应戴橡胶绝缘手套,穿绝缘靴。5.3.17 电焊机做好防雨工作,焊

23、工应佩带焊工手套,穿绝缘鞋。禁止使用裸露铝线作为二次线。使用氧气和乙炔时,氧气瓶与乙炔瓶安全距离不不大于10米。5.3.18 夜间施工时必要具备充分照明设施。5.3.19所有工机具都必要遵守机具操作规程,设专人持证上岗操作。5.3.20对文明施工和环境因素规定如下:施工用周转性材料要放在指定地点,且要码放整洁。施工用钢筋要分类码放整洁,施工作业人员不得在钢筋上踩踏行走。 混凝土浇筑过程中遗留下残渣在施工浇筑完毕后要将其清扫干净。 施工中用电由供电队负责,电缆铺设穿过重要部位时要悬挂标示牌;施工中用电源箱要分级控制。施工区域各种警示牌、标语应规定悬挂齐全、整洁。认真做好施工区域安全文明施工工作,

24、施工过程中边角料及垃圾随干随清,真正做到“工完、料尽、场地清”。5.3.21所有参加该项目作业人员必要接受安全技术交底,做到心中有数,目明确,各负其责,并履行双签字手续。并坚持站班会制度。5.3.22 施工人员进入现场必要对的佩戴安全帽,着装整洁,禁止酒后作业。5.3.23 施工时注意交叉作业,认真观测施工环境地况,防意外跌伤、碰伤。5.3.24 由于其她因素需更改施工办法时,技术人员及安全员应依照实际状况制定相应安全保证办法。5.3.25施工时合理安排工期,保证施工人员有充分休息时间,不搞疲劳作业。5.3.26六级及六级以上大风应停止作业。5.4消防管理5.4.1现场要有明显防火宣传标志。5

25、.4.2电工,焊工从事电气设备安装电、气焊作业,要有操作证和用火证。动火前要清除附近易燃物,配备看火人员和灭火用品。用火证当天有效。动火地点变换,要重新办理用火手续。5.4.3使用电气设备和易燃、易爆物品,必要严格防火办法,指定防火负责人,配备灭火器材,保证施工安全。5.4.4施工材料堆放、保管,应符合防火安全规定,库房应用非燃材料搭设。易燃、易爆物品,应专库储存,分类单独堆放,保持通风,用火符合防火规定。5.4.5施工现场禁止吸烟。必要时设有防火办法吸烟室。5.4.6施工现场和生活区,未经安全保卫部门批准不得使用电热器具。5.4.7氧气瓶,乙炔气瓶工作间距不不大于8米,禁止在工程内使用液化石

26、油气“钢瓶”、乙炔发生器作业。5.4.8施工工程始末要坚持防火安全交底制度。5.4.9现场应划分用火作业区,易燃、易爆材料区,生活区,按规定保持防火间距。如果条件所限,防火间距达不到原则时,就采用相应防火办法,恰当减少防火距离,这种做法要征求本地消防部门意见。此外,还要在防火间距中不准堆放易燃物。5.4.10现场防火材料堆放防火规定有3点:(1)木料堆放不适当过多,垛之间要保持一定防火距离。木材加工废料要及时清理,以防自燃。(2)易燃、易爆物品仓库应设在地势低处。5.4.11现场中用易燃材料搭设工棚在使用时应遵守下列规定:(1) 工棚设立处要有足够灭火器材。(2)工棚高度不得低于2.5米,棚内应留有通道,合理设门窗,门窗均应向外开。(3)工棚内灯具、电线都应采用妥善绝缘保护,灯具与易燃物普通应保持30间距,使用大灯泡时要加大距离,工棚内不准使用碘钨灯照明。6作业指引书应急处置预案。执行项目部土建B包工程应急处置方案。
