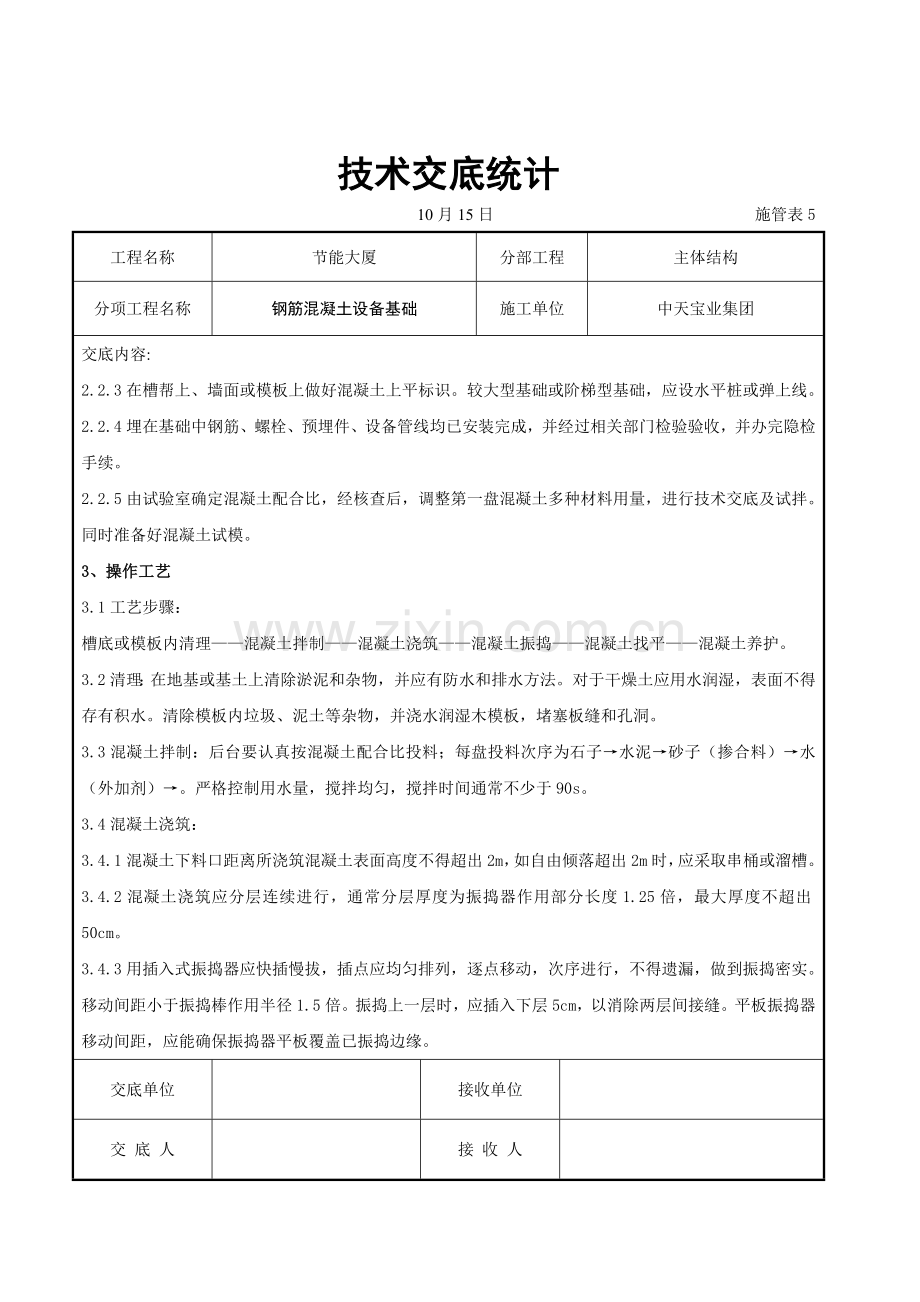

钢筋混凝土设备基础工程技术交底记录样本.doc

技术交底统计

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
钢筋混凝土设备基础
施工单位
中天宝业集团
交底内容:
2.2.3在槽帮上、墙面或模板上做好混凝土上平标识。较大型基础或阶梯型基础，应设水平桩或弹上线。
2.2.4埋在基础中钢筋、螺栓、预埋件、设备管线均已安装完成，并经过相关部门检验验收，并办完隐检手续。
2.2.5由试验室确定混凝土配合比，经核查后，调整第一盘混凝土多种材料用量，进行技术交底及试拌。同时准备好混凝土试模。
3、操作工艺
3.1工艺步骤：
槽底或模板内清理——混凝土拌制——混凝土浇筑——混凝土振捣——混凝土找平——混凝土养护。
3.2清理：在地基或基土上清除淤泥和杂物，并应有防水和排水方法。对于干燥土应用水润湿，表面不得存有积水。清除模板内垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。
3.3混凝土拌制：后台要认真按混凝土配合比投料；每盘投料次序为石子→水泥→砂子（掺合料）→水（外加剂）→。严格控制用水量，搅拌均匀，搅拌时间通常不少于90s。
3.4混凝土浇筑：
3.4.1混凝土下料口距离所浇筑混凝土表面高度不得超出2m，如自由倾落超出2m时，应采取串桶或溜槽。
3.4.2混凝土浇筑应分层连续进行，通常分层厚度为振捣器作用部分长度1.25倍，最大厚度不超出50cm。
3.4.3用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，次序进行，不得遗漏，做到振捣密实。移动间距小于振捣棒作用半径1.5倍。振捣上一层时，应插入下层5cm，以消除两层间接缝。平板振捣器移动间距，应能确保振捣器平板覆盖已振捣边缘。
交底单位

接收单位

交 底 人

接 收 人

技术交底统计

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
钢筋混凝土设备基础
施工单位
中天宝业集团
交底内容:
3.4.4混凝土不能连续进行浇筑时，假如超出2h以上，应按设计要求和施工规范要求留置施工缝。
3.4.5浇筑混凝土时，应常常注意观察模板、支架、螺栓、管道和预留孔洞、预埋件有没有走动情况，当发觉有变形或位移时，应立即停止浇筑，并立即修整和加固模板，完全处理好后，再继续浇筑混凝土。
3.4.6混凝土振捣密实后，表面应用木杠刮平，木抹子槎平。
3.4.7混凝土养护：混凝土浇筑搓平后，应在12h左右加以覆盖和洒水，浇水次数应能保持混凝土有足够润湿状态。养护期通常不少于7昼夜。
3.4.8雨、冬期施工时，露天浇筑混凝土应编制季节性施工方案，采取有效地方法，确保混凝土质量，不然不得任意施工。
4、质量标准

交底单位

接收单位

交 底 人

接 收 人

技术交底统计

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
钢筋混凝土设备基础
施工单位
中天宝业集团
交底内容:
混凝土设备基础外观及尺寸偏差检验批验收统计表 (Ⅱ)
项
序
项 目
许可偏差或许可值
检验方法
主
控
项
目
1
外观质量
第8．2．1条
观察和检验技术处理方案（全数检验）
2
过大尺寸偏差处理及验收
第8．3．1条
尺量检验和检验技术处理方案（全数检验）
—
般
项
目

1
外观质量通常缺点
第8.2．2条
观察（全数检验）
2
坐标位置(mm)
20
尺量检验
3
不一样平面标高(mm)
O，-20
水准仪或拉线、尺量检验
4
平面外形尺寸(mm)
+20
尺量检验
5
凸台上平面外形尺寸(mm)
0，-20
尺量检验
6
凹穴尺寸(mm)
+20，0
尺量检验
7
平面水平度
每米(mm)
5
水平尺、塞尺检验
全长(mm)
10
水准仪或拉线、尺量检验
8
垂直度
每米(mm)
5
经纬仪或拉线、尺量检验
全高(mm)
10
9
预埋地
脚螺栓
标高(顶部)(mm)
+20，0
水准仪或拉线、尺量检验
中心距(mm)
±2
尺量检验
10
预埋地脚螺栓孔
中心线位置(mm)
10
尺量检验
深度(mm)
+20，0
尺量检验
孔垂直度(mm)
10
吊线、尺量检验
11
预埋活动地脚螺栓锚板
标高(mm)
+20，0
水准仪或拉线、尺量检验
中心线位置(mm)
5
尺量检验
带槽锚板平整度（mm）
5
尺量检验、塞尺检验
带螺纹孔锚板平整度
2
尺量检验、塞尺检验

5、成品保护
5.1要确保钢筋、预埋件、预埋螺栓、孔洞和线管位置正确，不得撞碰。
交底单位

接收单位

交 底 人

接 收 人

技术交底统计

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
钢筋混凝土设备基础
施工单位
中天宝业集团
交底内容:
5.2不得用重物冲击模板，不准在吊帮模板上支搭脚手板，确保模板牢靠和严密。
5.3侧面模板应在混凝土强度能确保其棱角不因拆模，而受损坏时，方可拆模。
5.4在已浇筑混凝土强度达成1.2MPa以上时，方可在其上来往行走和进行上部施工。
5.5在混凝土运输时，应保护好设备管线、门口预留孔洞，不得碰撞损坏。
5.6较大设备基础超出相邻建筑物基础深度时，应有妥善保护方法或方案。
5.7基础内应依据设计要求预留孔洞，安装螺栓、预埋件均不得遗漏。以避免后剔凿基础混凝土。
5.8夜间施工时，应合理安排施工次序，要配置足够照明，预防混凝土配合比过磅不准，预防碰撞多种管线、模板、预埋件等及现场设施等。
5.9冬期施工时，混凝土表面应覆盖保温材料，预防混凝土受冻。
6、应注意质量问题
6.1混凝土不密实：因为下料过厚，振捣不实或漏振、吊帮模板根部砂浆涌出等原因，造成蜂窝、麻面或孔洞；拆模过早，混凝土浆粘在模板上，也会造成麻面。
6.2混凝土表面不平、标高不准、尺寸增大：因为水平标志线或小木橛不准，操作时未认真找平，混凝土多铺过厚、少铺过薄等原因造成。
6.3基础轴线位移，螺栓孔洞，隔板位移：关键是预埋件固定方法不妥，或浇筑混凝土时碰撞、振捣棒插入不准而造成。
6.4露筋：钢筋垫块漏放或位移，钢筋紧贴模板或振捣不实、漏振，均会造成露筋。
6.5缝隙夹渣：施工缝处混凝土结合不好有杂物，关键是未认真清理施工缝所致。
6.6不规则裂缝：基础过大，内部因为水化热产生温度应力，上下层混凝土结合不好，养护不够，或过早拆模等原因造成。

交底单位

接收单位

交 底 人

接 收 人

技术交底统计

10月15日
施管表5
工程名称
节能大厦
分部工程
主体结构
分项工程名称
钢筋混凝土设备基础
施工单位
中天宝业集团
交底内容:
7、质量统计
7.1水泥出厂证实及复验证实。
7.2模板标高、轴线、尺寸预检统计。
7.3混凝土应有试配申请单和试验室签发配合比通知单。
7.4混凝土试块28d标养抗压强度试验汇报。商品混凝土应有出厂合格证。
7.5预埋件、螺栓、锚板等产品合格证。

交底单位

接收单位

交 底 人

接 收 人
