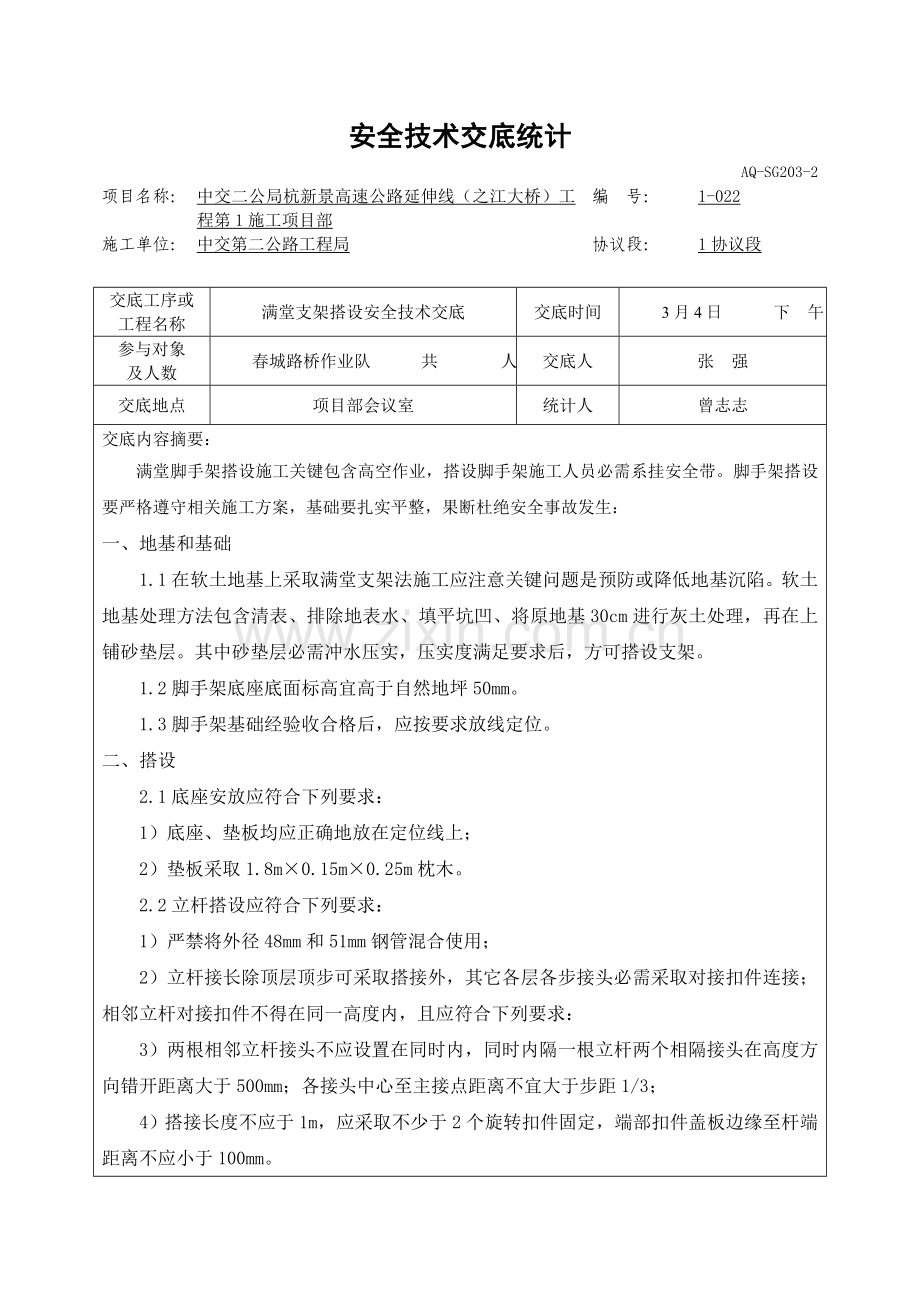

满堂脚手架安全核心技术交底.doc

安全技术交底统计
AQ-SG203-2
项目名称：
中交二公局杭新景高速公路延伸线（之江大桥）工程第1施工项目部
编 号：
1-022
施工单位：
中交第二公路工程局
协议段：
1协议段

交底工序或
工程名称
满堂支架搭设安全技术交底
交底时间
3月4日
下
午
参与对象
及人数
春城路桥作业队
共

人
交底人
张 强
交底地点
项目部会议室
统计人
曾志志
交底内容摘要：
满堂脚手架搭设施工关键包含高空作业，搭设脚手架施工人员必需系挂安全带。脚手架搭设要严格遵守相关施工方案，基础要扎实平整，果断杜绝安全事故发生：
一、地基和基础
1.1在软土地基上采取满堂支架法施工应注意关键问题是预防或降低地基沉陷。软土地基处理方法包含清表、排除地表水、填平坑凹、将原地基30cm进行灰土处理，再在上铺砂垫层。其中砂垫层必需冲水压实，压实度满足要求后，方可搭设支架。
1.2脚手架底座底面标高宜高于自然地坪50mm。
1.3脚手架基础经验收合格后，应按要求放线定位。
二、搭设
2.1底座安放应符合下列要求：
1）底座、垫板均应正确地放在定位线上；
2）垫板采取1.8m×0.15m×0.25m枕木。
2.2立杆搭设应符合下列要求：
1）严禁将外径48mm和51mm钢管混合使用；
2）立杆接长除顶层顶步可采取搭接外，其它各层各步接头必需采取对接扣件连接；相邻立杆对接扣件不得在同一高度内，且应符合下列要求：
3）两根相邻立杆接头不应设置在同时内，同时内隔一根立杆两个相隔接头在高度方向错开距离大于500mm；各接头中心至主接点距离不宜大于步距1/3；
4）搭接长度不应于1m，应采取不少于2个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。

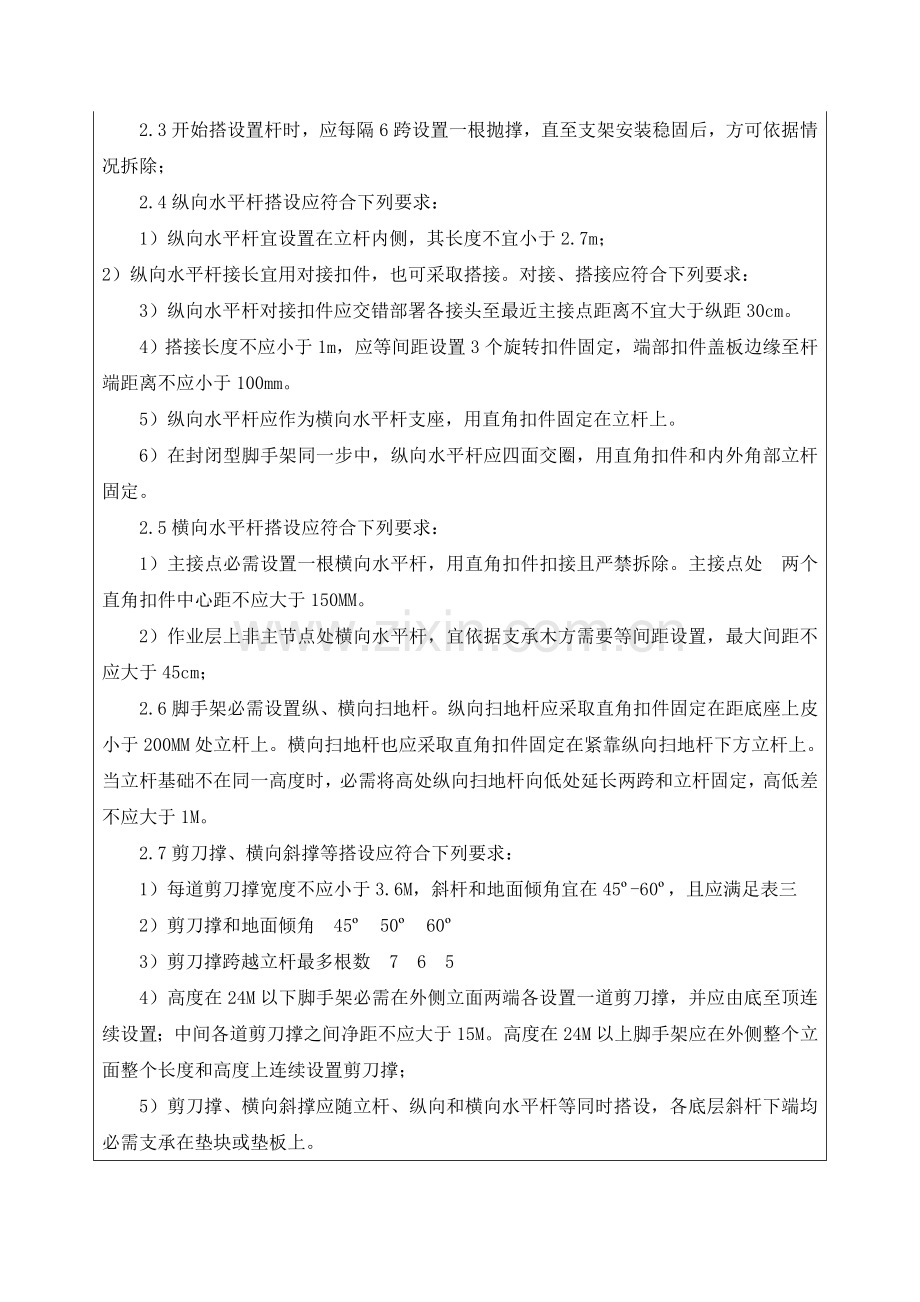

2.3开始搭设置杆时，应每隔6跨设置一根抛撑，直至支架安装稳固后，方可依据情况拆除；
2.4纵向水平杆搭设应符合下列要求：
1）纵向水平杆宜设置在立杆内侧，其长度不宜小于2.7m；
2）纵向水平杆接长宜用对接扣件，也可采取搭接。对接、搭接应符合下列要求：
3）纵向水平杆对接扣件应交错部署各接头至最近主接点距离不宜大于纵距30cm。
4）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。
5）纵向水平杆应作为横向水平杆支座，用直角扣件固定在立杆上。
6）在封闭型脚手架同一步中，纵向水平杆应四面交圈，用直角扣件和内外角部立杆固定。
2.5横向水平杆搭设应符合下列要求：
1）主接点必需设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处 两个直角扣件中心距不应大于150MM。
2）作业层上非主节点处横向水平杆，宜依据支承木方需要等间距设置，最大间距不应大于45cm；
2.6脚手架必需设置纵、横向扫地杆。纵向扫地杆应采取直角扣件固定在距底座上皮小于200MM处立杆上。横向扫地杆也应采取直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度时，必需将高处纵向扫地杆向低处延长两跨和立杆固定，高低差不应大于1M。
2.7剪刀撑、横向斜撑等搭设应符合下列要求：
1）每道剪刀撑宽度不应小于3.6M，斜杆和地面倾角宜在45º-60º，且应满足表三
2）剪刀撑和地面倾角 45º 50º 60º
3）剪刀撑跨越立杆最多根数 7 6 5
4）高度在24M以下脚手架必需在外侧立面两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间净距不应大于15M。高度在24M以上脚手架应在外侧整个立面整个长度和高度上连续设置剪刀撑；
5）剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同时搭设，各底层斜杆下端均必需支承在垫块或垫板上。
2.8扣件安装应符合下列要求：
1）扣件规格必需和钢管外径相同；
2）螺栓拧紧力矩不应小于40N.M，且不应大于65N.M；
3）在主节点处固定纵向和横向水平杆、剪刀撑、横向斜撑等用直角扣件中心点 相互距离不应大于150MM；
4）对接扣件开口应朝上或朝内；
2.9作业层、斜道栏杆和挡板搭设应符合下列要求：
1）栏杆和挡板均应搭设在外立杆内侧；
2）上栏杆上皮高度应为1.2m；
3）挡脚板高度不应小于180mm；
4）中栏杆应居中设置。
三、拆除
3.1拆除脚手架前正确备工作应符合下列要求：
1）应全方面检验脚手架扣件连接、支撑体系等是否符合结构要求；
2）应依据检验结果补充完善施工组织设计中拆除次序和方法，经主管部门同意后方可实施；
3）应清除脚手架上杂物及地面障碍物。
3.2拆除脚手架时，应符合下列要求：
1）拆除作业必需由上而下逐层进行，严禁上下同时作业；
2）当脚手架拆至下部最终一根长立杆高度（约6.5m）时，应先在合适位置搭设临时抛撑加固后，再拆除连墙件；
3）当脚手架采取分段、分立面拆除时，对不拆除脚手架两端，应先加设连墙件及横向斜杆加固。
3.3卸料时应符合下列要求：
1）各构配件严禁抛至地面；
2）运至地面构配件应立即检验、整修和保养，并按品种、规格随时码堆存放。
四、安全管理
4.1脚手架搭设人员必需是经过按现行国家标准《特种作业人员安全技术考评管理规则》（GB 5036）等考评合格专业架子工。上岗人员应定时体检，合格方可持证上岗。
4.2搭设脚手架人员必需戴安全帽、系安全带、穿防滑鞋。
4.3脚手架构配件质量和搭设质量，应按要求验收合格后方准使用。
4.4作业层上施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土等到固定在脚手架上；严禁悬挂起重设备。
4.5当有六级及六级以上大风和雾、雨雪天气时应停止脚手架搭设和拆除作业。
4.6脚手架使用中，应定时检验杆件设置连接，支撑、门洞桁架等结构是否符合要求；地基是否有积水，底座是否有松动，立杆是否悬空；扣件是否松动；脚手架垂直度偏差；安全防护方法是否符合要求；是否超载。
4.7在脚手架使用期间严禁拆除主节点处纵、横向水平杆、扫地杆及连墙件。
4.8不得在脚手架基础及相邻处进行挖掘作业，不然应采取安全方法。
4.9认真坚持实施定时安全教育、安全检验制度，设置安全监督岗，对发觉事故隐患和危机工程、人身安全事项，做到立即处理、落实到人。
4.10杜绝违章指挥和违章作业。 完善安全防护方法，提升现场人员自我保护素质。
4.11身体情况不适施工人员，不得上架作业。
4.12、在桥两侧搭设安全网，只有在确定安全网可靠后，方可进行上层作业。搭设、
拆除脚手架时，地面应设围栏和警示标志，并派人看管。
4.13、认真实施相关安全工作规程、要求和文件。
关键危险原因、危险特征及防范方法：
可能造成伤害有物体打击、高处坠落等伤害，施工人员必需严格实施安全操作规程，正确佩戴个人安全防护用具，严格遵守相关制度要求。
参与人员署名：

统计人署名：

注：参与人员署名可用签到单作附件。
