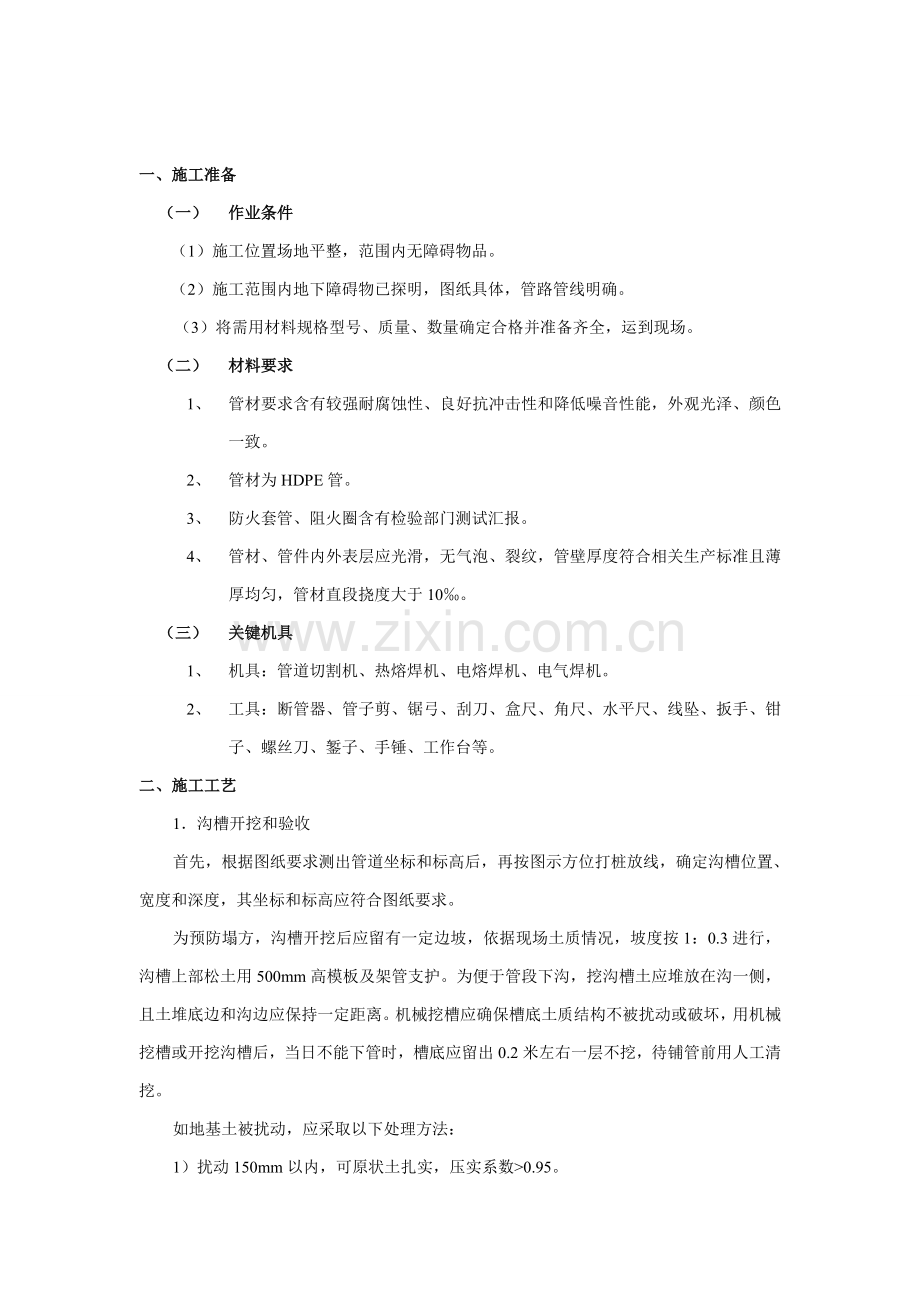

室外排水管道安装关键技术交底.doc

一、施工准备
（一） 作业条件
（1）施工位置场地平整，范围内无障碍物品。
（2）施工范围内地下障碍物已探明，图纸具体，管路管线明确。
（3）将需用材料规格型号、质量、数量确定合格并准备齐全，运到现场。
（二） 材料要求
1、 管材要求含有较强耐腐蚀性、良好抗冲击性和降低噪音性能，外观光泽、颜色一致。
2、 管材为HDPE管。
3、 防火套管、阻火圈含有检验部门测试汇报。
4、 管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，管材直段挠度大于10‰。
（三） 关键机具
1、 机具：管道切割机、热熔焊机、电熔焊机、电气焊机。
2、 工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。
二、施工工艺
1．沟槽开挖和验收
首先，根据图纸要求测出管道坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。
为预防塌方，沟槽开挖后应留有一定边坡，依据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽土应堆放在沟一侧，且土堆底边和沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当日不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。
如地基土被扰动，应采取以下处理方法：
1） 扰动150mm以内，可原状土扎实，压实系数>0.95。
2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充扎实，压实系数≧0.95。
2、管基础：本双壁波纹管基础采取砂垫层基础，基础宽度参见图纸设计说明。
3、管道安装
（1）散管和下管：散管，是将检验并疏通好管子沿沟散开摆好；下管，是将管子从地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选择PE双壁波纹管，重量较小，采取人工下管，采取大绳下系方法进行。下管时应该谨慎操作，确保人身安全，操作前必需对沟壁情况、下管工具、绳索、安全方法等做认真检验。
管道埋深1.5—3.5米，拉线找好坡度并做好支护，管道要摆放平整，管道中心线和两边检验井预留洞中心在同一条直线上。
（2）接口前，应先检验橡胶圈是否配套完好，确定橡胶圈安放位置及插口插入深度。
（3）接口时，先将承口内壁清理洁净，并在承口内壁及插口橡胶圈上涂润滑剂，然后将承插口端面中心轴线对齐。
（4）接口方法应按下述程序进行：DN400及其以下管道，先由一人用棉纱绳吊住被安装管道插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置横挡板，然后用力将该管缓缓插入待安装管道承口至预定位置；DN400以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时，管节两侧手扳葫芦应同时拉动，使橡胶密封圈正确就位，不扭曲、不脱落。
（5） 管道坐标和标高应符合设计要求，安装许可偏差应符合表10.2.3 要求。

4、管道闭水试验
管道埋设前必需做灌水试验和通水试验，试验时，按排水检验井分段试验，试验水头应以试验段上游管顶加2m，时间不少于30min，逐段观察。试验结果应以《给水排水管道工程施工及验收规范GB50268-97》相关要求为准。在闭水试验完成，办理“隐蔽工程验收统计”。
5管沟回填土
在闭水试验完成，并办理“隐蔽工程验收纪录”后，即可进行回填土。
交底内容：
（1）管顶上部500mm以内不得回填直径大于100mm块石和冻土块；500mm以上部分回填石块或冻土不得集中；用机械回填，机械不得在管沟上行驶。
（2）回填土应分层扎实，虚铺厚度无设计要求，应符合下列要求。
A 机械扎实，小于300mm.。
B 人工扎实，小于200 mm 。
C 管子接口坑回填必需仔细扎实。
6井室砌筑
依据设计要求：
（1）排水管埋深小于1.0m，且管径≦300mm时，采取￠700砖砌直筒型检验井。
（2）单侧或双侧有接入管：
1） 管径≦400mm时，采取￠1000砖砌直筒型检验井。
2） 管径≦600mm时，采取￠1250砖砌直筒型检验井。
3） 管径≦800mm时，采取￠1500砖砌直筒型检验井。
4） 管径=900mm～1200mm时，采取矩形砖砌污水检验井。
（3）管道跌水水头大于2m时设跌水井，支线跌水处采取竖管式砖砌收口式跌水井。
（4）给水阀门井采取砖砌收口式阀门井。
（5）多种砖砌阀门井、检验井等均按有防地下水型进行施工。
（6）在高级和通常路面上，井盖上表面应同路面相平，许可偏差为±5㎜。无路面时，井盖应高出室外设计标高50㎜，并应在井口周围以0.02坡度向外做护坡。
（7）车行道下全部检验井、阀门井井盖、井座均采取重型球墨铸铁双层井座和井盖。人行道下和绿化带井盖、井座采取轻型球墨铸铁单层井座、井盖。雨水、污水检验井、跌水井按国家标准02S515施工。

三、质量标准
1. 确保项目
(1) 安装完成所进行闭水试验和系统冲洗必需符合设计和施工规范要求。
(2) 管道坡度必需符合设计要求和施工规范要求
(3) 管道及管座严禁铺设在冻土和未经处理过松土上。
2. 基础项目
(1)接口严密，符合设计要求和规范要求。
(2)管道支座结构正确，埋设平正牢靠，支座和管子接触紧密。
四、成品保护
1. 管道在搬运过程中要轻放，不得随意滚动。
2. 回填土注意事项
（1）管道施工完成，应立即进行回填，严禁晾沟。
（2）填土时，不得直接将土块砸在管道接口处。
（3）管顶50㎝范围内，应该人工扎实。
五、应注意质量问题
1　管沟超挖后，填土不实，管道局部受力不均匀而造成管材或接口处断裂或活动。
2　在管道和检验井连接处，密封不严，出现渗漏。
3　地下管道施工完成，回填土应该分层扎实，可采取原土，未严格实施回填土操作程序，随便回填所造成局部土方塌陷或硬土块砸裂管道。
六、相关安全技术交底
1、进入施工现场人员必需按要求戴安全帽，并系下颌带，不系者视同违章。
2、开挖槽、坑、沟深度超出1.5m时，应设置人员上下坡道或爬梯；开挖深度超出2m时，必需在边缘处设置护身栏杆；危险处夜间应设红色标志灯。
