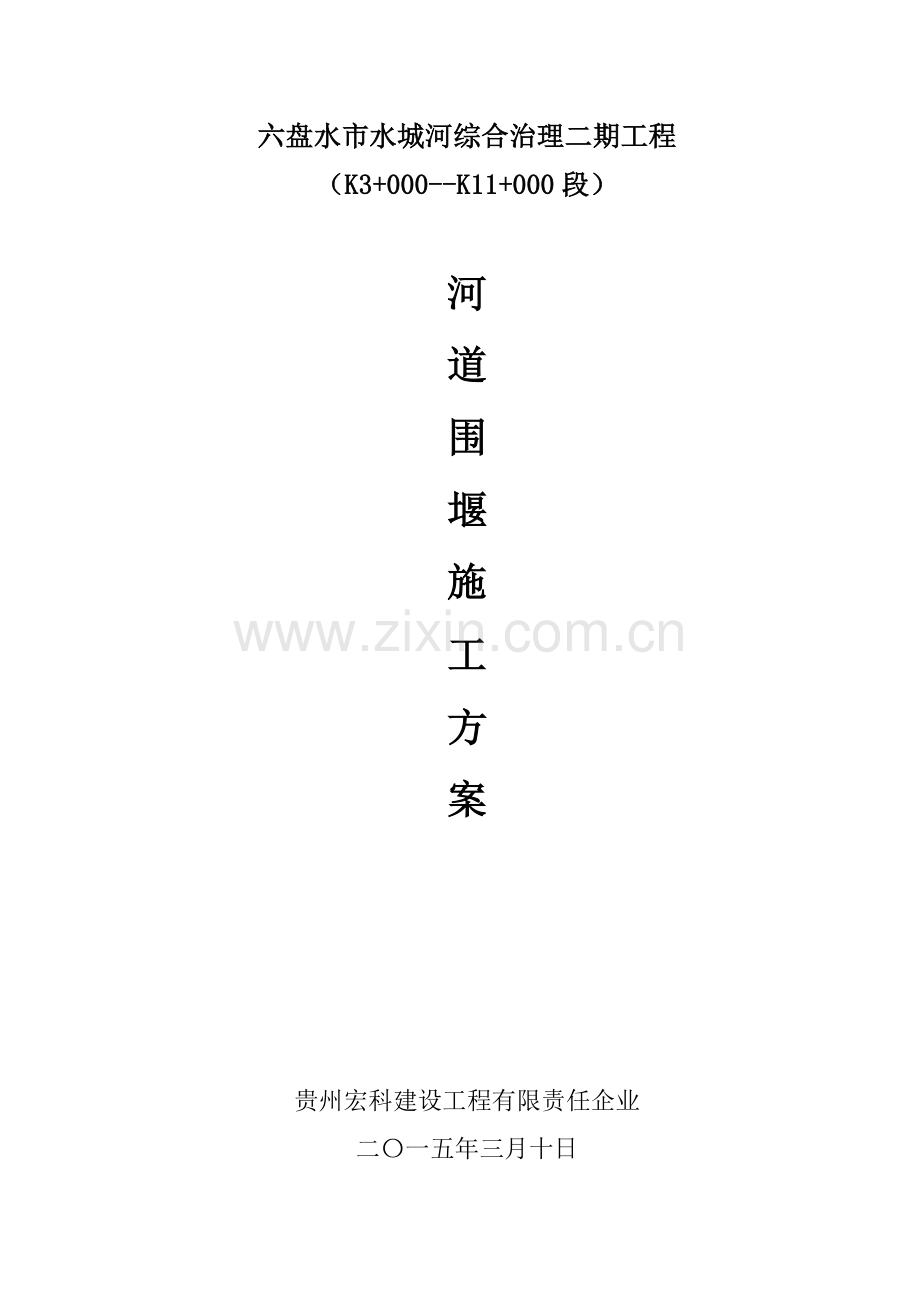

六盘水市水城河综合治理二期工程
（K3+000--K11+000段）

河
道
围
堰
施
工
方
案

贵州宏科建设工程有限责任企业
二〇一五年三月十日

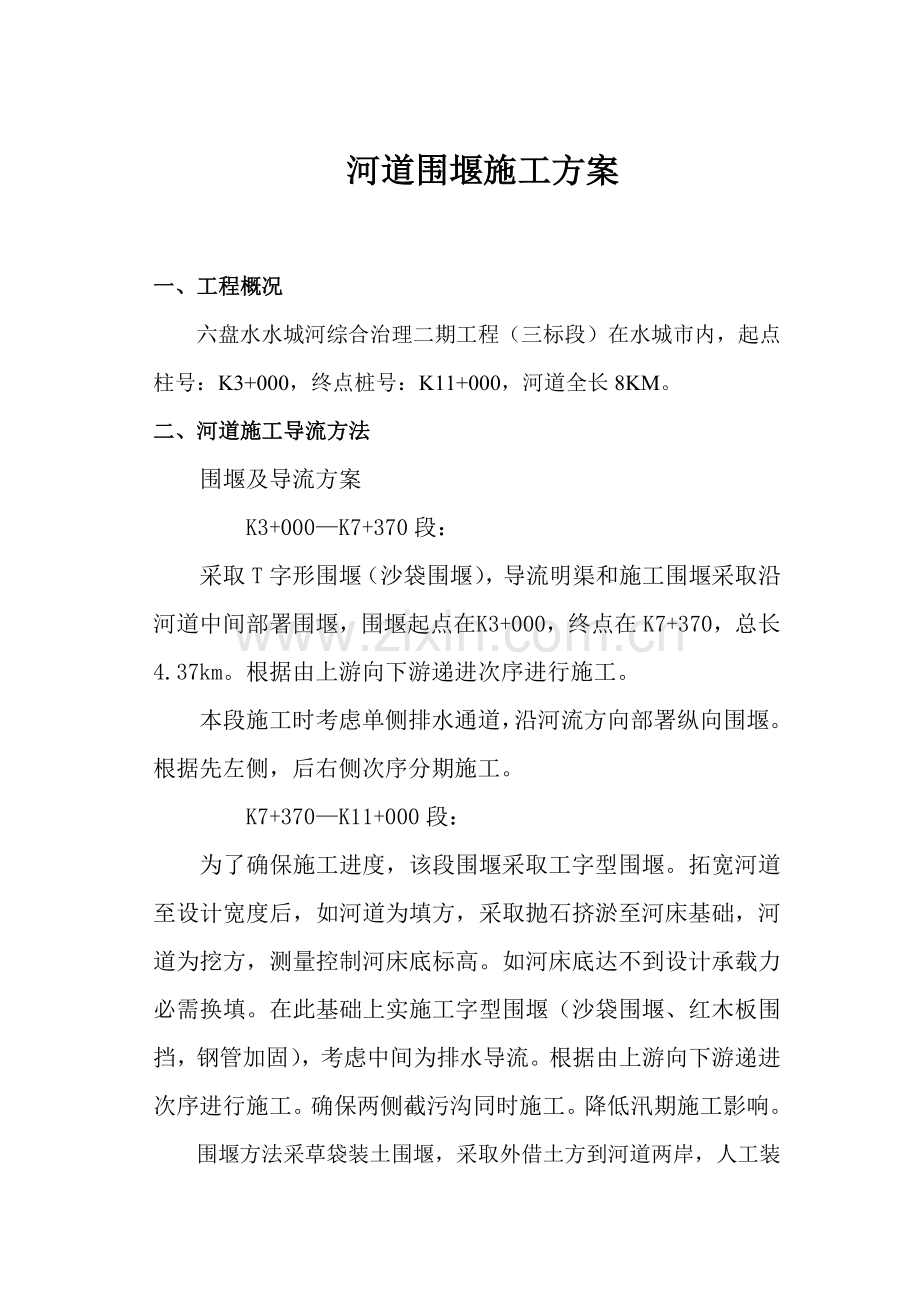

河道围堰施工方案

一、工程概况
六盘水水城河综合治理二期工程（三标段）在水城市内，起点柱号：K3+000，终点桩号：K11+000，河道全长8KM。
二、河道施工导流方法
围堰及导流方案
K3+000—K7+370段：
采取T字形围堰（沙袋围堰），导流明渠和施工围堰采取沿河道中间部署围堰，围堰起点在 K3+000，终点在K7+370，总长4.37km。根据由上游向下游递进次序进行施工。
本段施工时考虑单侧排水通道，沿河流方向部署纵向围堰。根据先左侧，后右侧次序分期施工。
K7+370—K11+000段：
为了确保施工进度，该段围堰采取工字型围堰。拓宽河道至设计宽度后，如河道为填方，采取抛石挤淤至河床基础，河道为挖方，测量控制河床底标高。如河床底达不到设计承载力必需换填。在此基础上实施工字型围堰（沙袋围堰、红木板围挡，钢管加固），考虑中间为排水导流。根据由上游向下游递进次序进行施工。确保两侧截污沟同时施工。降低汛期施工影响。
围堰方法采草袋装土围堰，采取外借土方到河道两岸，人工装砂袋。围堰顶口宽2.5米，下口宽4米，高约2.5米。迎水面采取铺塑料布防渗，河道挖方段 在淤泥较深处采取抛石挤淤方案到河床结构层下标高，河道路填方段采取开挖於泥，在采取毛石换填，换填深度依据现场实际情况，由相关参建单位现场确定。围堰时，在施工时严格根据河道管理单位要求进行，以确保围堰后河水能够按要求顺畅流通，待河道左岸下部结构施工完成验收合格后，将河水导入右侧河道，抽出围堰内水后进行截污沟及下部结构施工，施工过程中经过合理计划安排，确保能按时清除围堰。

三、围堰施工方案
1、围堰施工
（1)、本河道内围堰采取土袋围堰，K3+000~k7+370粘土全部采取外借形式，运至现场后采取人工装袋，人工码放（堆放地址距码放地址约20米）。待处理好基础后再人工搬运围堰。
(2)、计划开工后，先将河床处理至结构层底，然后铺设高密度聚乙烯土工膜进行围堰施工。
（3）、围堰时，堆码土袋上下层和内外层相互交错，码放密实平整。在土袋和填土之间设置一层彩条布防水层，彩条布下部用木楔固定在河床上，并用土袋压实，严禁河水从底部渗透。
(4)、截污沟、中水管及河底施工完成后将围堰拆除，人工将堰体从河道内捞出并人工装车弃运。拆除时要清理洁净，确保河道通畅。
四、围堰可能发生紧急情况及对应应急方法
1、可能存在集中渗漏原因分析及处理方法
原因分析：
因为河岸两侧填筑土料质量存在问题，因为填筑防渗土料粘度计抗渗指标未达成要求，未能起到很好防渗效果，可能大面积渗水现象。 围堰和左右两岸岸坡相接处产生较大渗漏。
处理方法：
A、第一个情况处理方法：选择符合质量土料，继续在原铺设防渗粘土上填筑，减小渗漏。
B、第二种情况处理方法：关键原因在于岸坡上渣土未清除洁净，或粘土和边坡未能很好结合，一个处理方法是对岸坡渣土进行深入处理，并填筑防渗粘土，另一个处理方法是增加岸坡粘土铺盖长度，延长渗径。或以上两种方法同时使用。
假如在渗漏不能得到很好处理，流量过大情况下，需在围堰下游增设一截水槽，增加排水设配投入，加大排水量，对渗漏水进行强排，确保基坑在干处进行混凝土作业施工。
2、超标洪水时应急处理方法
当围堰上游出现超标设计水位洪水，必需公布紧急撤离通知，对在围堰及基坑内施工全部些人员及设备进行紧急转移。
汛期围堰在设计洪水冲刷下可能发生集中渗漏、局部坍塌等险情，为确保围堰安全进行，需对上述险情进行应急处理。
当围堰发生集中渗漏情况，首先在围堰迎水侧找出渗流进水口，立即堵塞，截断渗水起源。同时，在背水侧渗流出口采取反滤料压填，降低水流流速，延缓围堰土料流失，预防险情扩大。采取盖堵法对围堰渗漏部位进行抢护，采取篷布盖堵，再用土袋或石渣袋抛投压脚，直到断流为止。
围堰出现局部塌方时，立即对塌方范围抛填块石进行修补完善，恢复围堰断面尺寸，预防围堰断面减小、险情扩大。
五、安全施工技术方法
（1）现场施工道路平整、坚实、通畅，危险地带挂醒目标标识牌。
（2）确保必需安全投入：购置必需劳动保护用具，安全设备及设施齐全，满足安全生产需要。围堰边线设置醒目标安全警示牌、警示带。
（3）施工现场临时用电满足国家安全用电相关规范要求，在截流施工期间，围堰上面照明度应满足围堰安全巡视检验机及施工要求。
（4）多方搜集水情和气象预报资料，做好洪水和气象灾难预报工作，一旦发觉有可能危及工程和人身安全洪水和气象预兆，采取有效防洪和防灾方法，确保工程和人员、财产安全。
（5）实施机械安全管理，全部操作人员持证上岗，使用期间定机定人，确保设备完好，围堰卸料处应有专员进行指挥，指挥人员配置令旗、哨子等。
（6）机动车辆必需实施公安部制订交通规则，严禁无证驾驶和酒后驾驶。
(7)全部运载车辆均不准超载、超宽、超高运输。
(8)自卸汽车、装载机除驾驶员外不准乘人，全部车辆驾驶室不准超员。
(9)装渣时应将车辆停稳并制动。
(10)运输车辆应文明行驶、不抢道、不违章，施工区内行驶速度不能超出要求速度。
(11)起重运输设备，使用时应设专员指挥，严禁斜吊，严禁任何人站在吊运物品上或存在下面停留和行走，物件悬空时，驾驶人员不能离开操作岗位。
(12)施工现场排水设施应全方面计划，其设置位置不得妨碍交通，并须组织专员进行养护，保持排水通畅。
(13)施工人员必需严格遵守责任制和交接班制度，并熟知本职员程安全技术操作规程，在生产中应坚守工作岗位严禁酒后工作。
(14)未经主管部门许可，不得任意将自己机械设备交给她人操作，更不得随意操作她人机械设备。
(15)主动做好安全巡视检验，发觉隐患，要立即整改。
六、劳动力、材料及机械需求计划
（1）本工程围堰施工期间，高峰期间共需劳动力100人左右。
（2）材料计划见下表：
序号
资源名称
数量
进场时间
备注
1
彩条布
1000㎡

2
编织袋
800000个

（3）机械及工具计划见下表
序号
资源名称
数量
进场时间
备注
1
306型挖掘机
2台

40.5KW
2
自卸汽车
40辆

250KW
3
潜水泵
10台

3KW
4
蛙式打夯机
4台

2KW
4
铁锹
60把

5
小推车
20台
