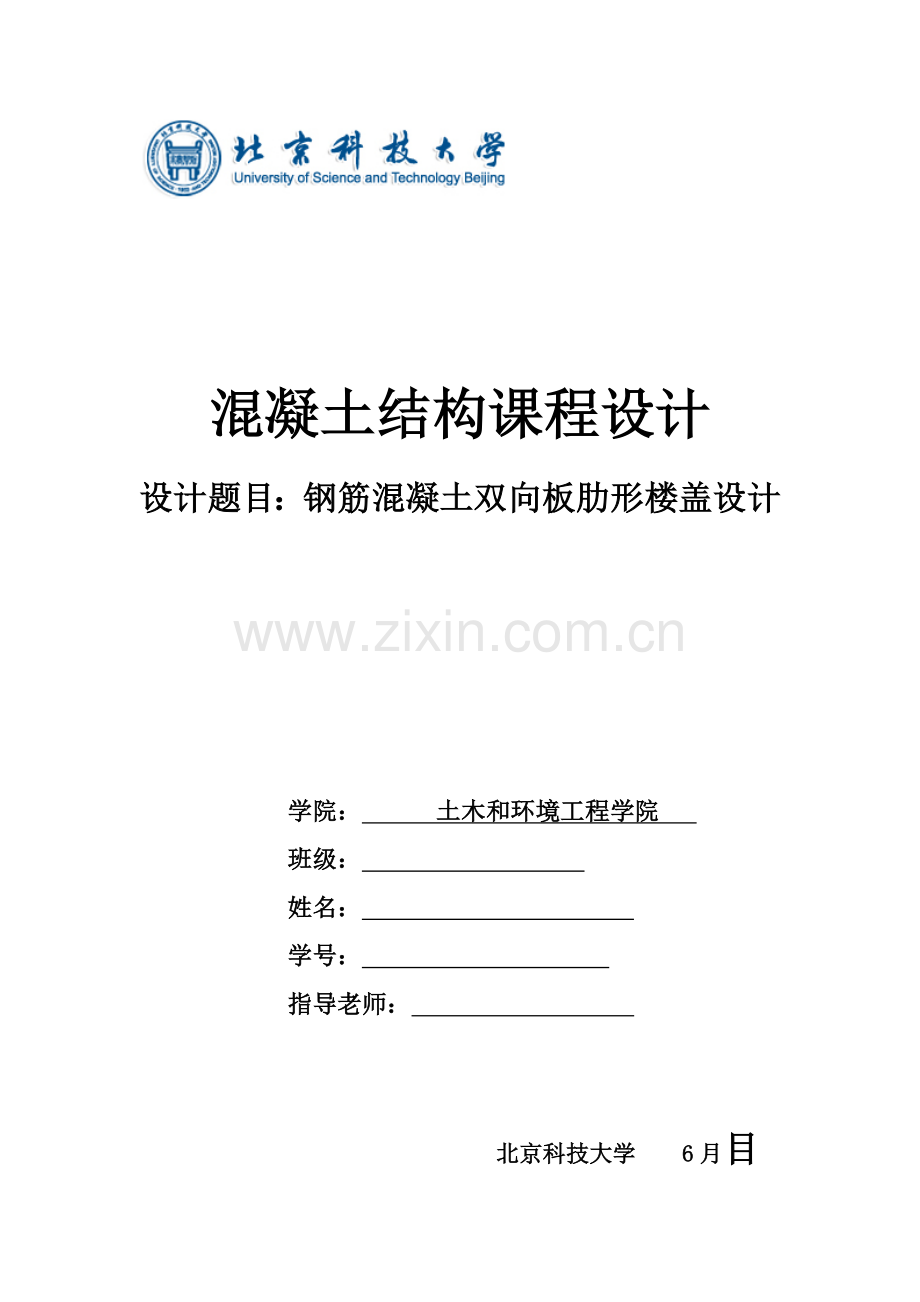

混凝土结构优秀课程设计钢筋混凝土双向板肋形楼盖设计.docx

混凝土结构课程设计

设计题目：钢筋混凝土双向板肋形楼盖设计

学院： 土木和环境工程学院
班级：
姓名：
学号：
指导老师：

北京科技大学 6月目 录

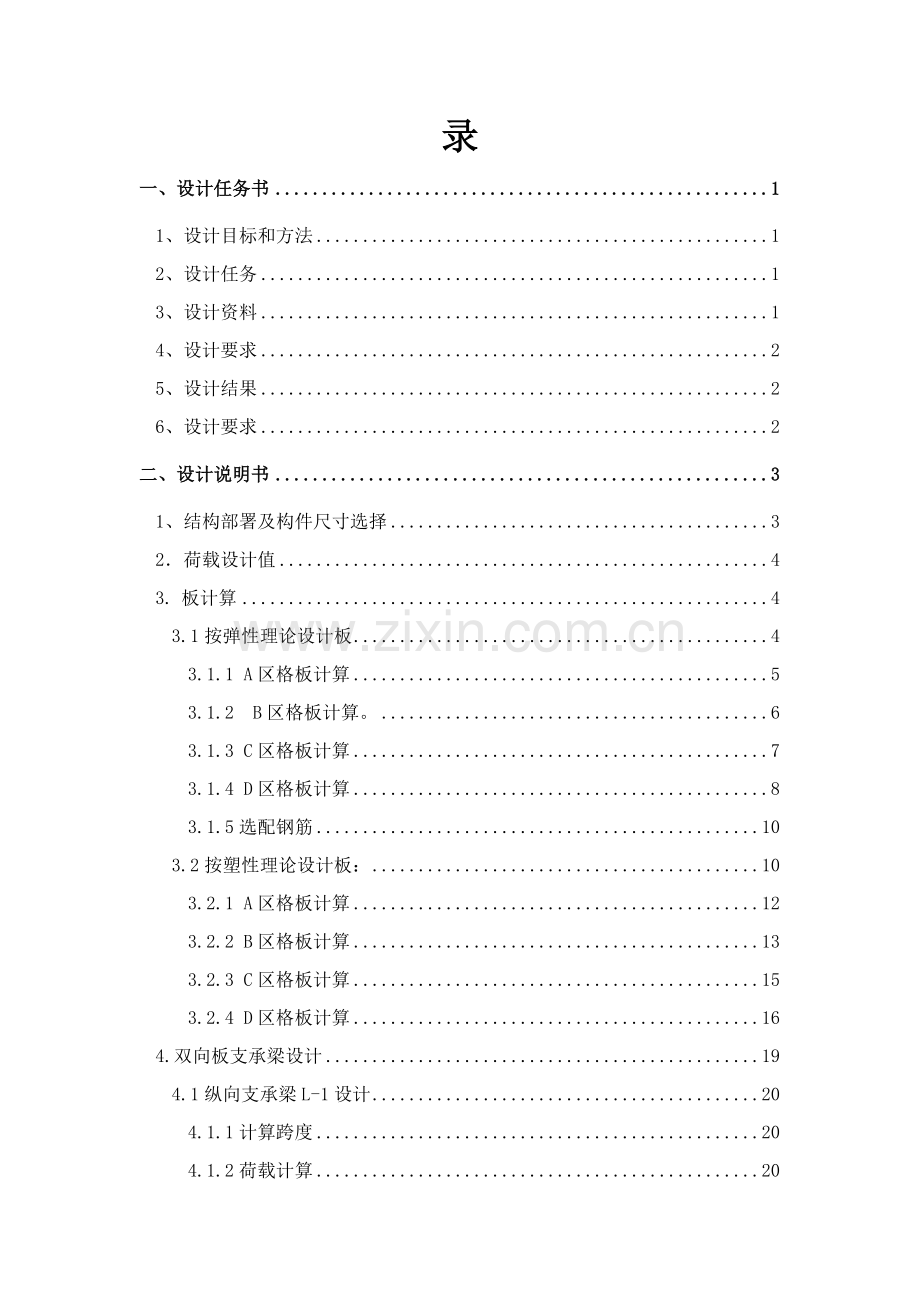

一、设计任务书 1
1、设计目标和方法 1
2、设计任务 1
3、设计资料 1
4、设计要求 2
5、设计结果 2
6、设计要求 2
二、设计说明书 3
1、结构部署及构件尺寸选择 3
2．荷载设计值 4
3. 板计算 4
3.1按弹性理论设计板 4
3.1.1 A区格板计算 5
3.1.2 B区格板计算。 6
3.1.3 C区格板计算 7
3.1.4 D区格板计算 8
3.1.5选配钢筋 10
3.2按塑性理论设计板： 10
3.2.1 A区格板计算 12
3.2.2 B区格板计算 13
3.2.3 C区格板计算 15
3.2.4 D区格板计算 16
4.双向板支承梁设计 19
4.1纵向支承梁L-1设计 20
4.1.1计算跨度 20
4.1.2荷载计算 20
4.1.3内力计算。 21
4.1.4正截面承载力计算 25
4.1.5 斜截面受剪承载力计算 26
4.2 横向支承梁L-2设计 28
4.2.1 计算跨度。 28
4.2.2荷载计算 28
4.2.3内力计算。 29
4.2.4正截面承载力计算 32
4.2.5 斜截面受剪承载力计算 34
三、参考文件 35
四、设计心得 36

一、设计任务书
1、设计目标和方法
经过本设计对所学课程内容加深了解，并利用所学知识处理实际问题；培养学生正确设计见解、设计方法和一定计算、设计能力，使我们掌握钢筋混凝土现浇楼盖设计方法和步骤；培养用图纸和设计计算书表示设计意图能力，深入掌握结构施工图绘制方法。
依据某多层建筑平面图，楼盖及屋盖均采取现浇钢筋混凝土结构要求，并考虑支承结构合理性确定主、次梁结构部署方案。确定板厚度和主、次梁截面尺寸及钢筋和混凝土强度等级。根据塑性内力重分布方法进行板、次梁内力和配筋计算。根据弹性理论进行主梁内力和配筋计算。
2、设计任务
某二层建筑物，为现浇混凝土内框架结构(中间为框架承重，四面为墙体承重)，建筑平面示意图见下图。试对楼盖（包含标准层和顶层）进行设计。

图1-1 楼盖结构平面部署
3、设计资料
（1）建设地点：北京市
（2）楼面做法：水磨石地面、钢筋混凝土现浇板，20mm 石灰砂浆抹底。
（3）荷载：永久荷载关键为板、面层和粉刷层自重，钢筋混凝土容重25kN/m3,水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,恒载分项系数=1.2。活载分项系数 =1.3或1.4。
（4）材料：平面尺寸ly=5.1m，lx=4.5m。楼面均布活荷载q=5.0kN/m。混凝土强度等级为C25。采取HRB335钢筋。
4、设计要求
(1)楼盖、屋盖结构平面部署。
(2)楼盖板内力分析和配筋计算（考虑内力重分布）。次梁内力分析和
配筋计算（考虑内力重分布）。
(3) 主梁内力分析和配筋计算。
5、设计结果
(1)设计计算说明书一份，包含封面、设计任务书、目录、计算书、参考文件、附录、设计心得。
(2)楼板配筋图、次梁配筋图、主梁弯矩包络图和配筋图。
6、设计要求
(1)独立完成，严禁剽窃。
(2)设计计算书要完整、计算过程及结果正确，表示清楚。
(3)配筋图要达成施工图要求，施工图上配筋应和计算书计算结果一
致。标准要打印。

二、设计说明书
1、结构部署及构件尺寸选择
双向板肋梁楼盖由板和支承梁组成。双向板肋梁楼盖中，本双向板肋梁楼盖设计双向板区格平面尺寸ly=5.1m，lx=4.5m，即支承梁短边跨度为4500mm，支承梁长边跨度为5100mm，依据图1所表示柱网部署，选择结构平面部署方案图1-2所表示。

图2-1 双向板肋梁楼盖结构平面部署图
板、次梁和主梁截面尺寸确定：
板厚确实定：连续双向板厚度通常大于或等于l/50=5100/50=102mm，且双向板厚度不宜小于80mm，故取板厚为120mm。
支撑梁截面尺寸：依据经验，支撑梁截面高度h=l/14～l/8,
长跨梁截面高度h=(5100/14～5100/8)=364.3～637.5mm,故取h=500mm。
长跨梁截面宽 b=h/3～h/2=(500/3～500/2)=166.7～250mm,故取b=200mm。
短跨梁截面高 h=(4500/14～4500/8)mm=321.4～562.5mm,故取h=500mm
短跨梁截面宽 b= h/3～h/2=400/3～400/2=133.3～200mm,故取b=200mm。
因为板面载荷沿短跨方向传输程度要大于沿长跨方向传输程度，故取得短跨梁尺寸要偏大一点。
2．荷载设计值
因为活荷载标准值大于4kN/m2，则取 =1.3。
恒荷载设计值：=1.3×5=6.5kN/m2
活荷载设计值：= 1.2×
30mm厚水磨石地面：0.65kN/m2
100mm厚钢筋混凝土现浇板：0.12m×25kN/m3=3kN/m2
20mm厚石灰砂浆抹底：0.020m×17kN/m3=0.34kN/m2
=0.65+3+0.34=3.99kN/m2
g=3.99×1.2=4.788kN/m2
折算恒载设计值： p′=g+q/2=3.99+6.5/2=7.24kN/m2
折算活荷载设计值：p″=q/2=6.5/2=3.25kN/m2
荷载设计值：p=g+q=4.788+6.5=11.288kN/m2

3. 板计算
3.1按弹性理论设计板
此法假定支撑梁不产生竖向位移且不受扭，而且要求同一方向相邻跨度比值lmin /lmax ≥0.75,以防误差过大。
当求各区格跨中最大弯矩时，活荷载应按棋盘式部署，它能够简化为当内支座固支时g+q/2作用下跨中弯矩值和当内支座铰支时±q/2作用下弯矩之和。
全部区格板按其位置和尺寸分为A、B、C、D 四类，计算弯矩时，考虑混凝土泊松比u=0.2（查《混凝土结构设计规范》（GB50010-）第4.1.8条）
弯矩系数可查《混凝土结构设计》附表2。
图2-2 荷载部署图
3.1.1 A区格板计算
(1) 计算跨度
中间跨：lx=4.5m≈1.05lo=1.05×(4.5-0.2)=4.515m
ly=5.1m≈1.05lo=1.05×(5.1-0.2)=5.145m
lx/ly=4.15/5.145=0.88
(2）跨中弯矩
A区格板是中间部位区格板，在 g+q/2作用下，按四边固定板计算；在q/2作用下按四边简支计算。A区格板弯矩系数查《混凝土结构设计》附表2，结果如表2.1所表示。
表2.1 A区格板弯矩系数

lx/ly
mx
my
mx'
my'
四边固定
0.88
0.0231
0.0161
-0.0603
-0.0544
四边简支
0.88
0.0578
0.0354
-
-
Mxu=Mx1u+Mx2u
=(mx1+0.2my1)(g+q/2)lx2+(mx2+0.2my2)(q/2)lx2
=(0.0231+0.2×0.0161)×7.24×4.52+(0.0578+0.2×0.0354)×3.25×4.52
=8.13kN.m/m
Myu=My1u+My2u
=(my1+0.2mx1)(g+q/2)lx2+(my2+0.2mx2)(q/2)lx2
=(0.0161+0.2×0.0231)×7.24×4.52+(0.0354+0.2×0.0578)×3.25×4.52
=6.13kN.m/m
(3)支座弯矩
a支座：Mxa=mx'(g+q/2)lx2=-0.0603×7.24×4.52=-8.84kN.m/m
b支座：Myb=my'(g+q/2)lx2=-0.0544×7.24×4.52=-7.98kN.m/m
(4)配筋计算
截面有效高度：因为是双向配筋，两个方向截面有效高度不一样。考虑到短跨方向弯矩比长跨方向大，故应将短跨方向跨中受力钢筋放置在长跨方向外侧。所以，跨中截面h0x=120-25=95mm(短跨方向)，h0y=120-35=85mm(长跨方向)；支座截面h0=h0x=95mm。
对A区格板，考虑到该板四面和梁整浇在一起，整块板内存在穹顶作用，使板内弯矩大大减小，故其弯矩设计值应乘以折减系数0.8，近似取rs为0.95，fy=300N/mm2。
跨中正弯矩配筋计算：
Asx=0.8Mxu/rsh0fy =0.8×8.13×106/(300×0.95×95)=240.22mm2
Asy=0.8Myu/rsh0fy =0.8×6.13×106/(300×0.95×85)=202.44mm2
支座配筋见B、C区格板计算，因为相邻区格板分别求得同一支座负弯矩不相等时，取绝对值较大值作为该支座最大负弯矩。
3.1.2 B区格板计算。
(1)计算跨度。
边跨：lx=ln+h/2+b/2=(4.5-0.15-0.25/2)+0.12/2+0.2/2=4.39m
<1.05lo=1.05×(4.5-0.15-0.25/2)=4.44m
中间跨：ly=5.1m<1.05lo=1.05×(5.1-0.15）=5.20m
lx/ly=4.39/5.1=0.86
(2）跨中弯矩。
B区格板是边区格板，在 g+q/2作用下，按三边固定一边简支板计算；在q/2作用下按四边简支计算。B区格板弯矩系数查《混凝土结构设计》附表2，结果如表2.2所表示。
表2.2 B区格板弯矩系数

lx/ly
mx
my
mx'
my'
三边固定，一边简支
0.86
0.0285
0.0142
-0.0687
-0.0566
四边简支
0.86
0.0496
0.0350
-
-
Mxu=Mx1u+Mx2u
=(mx1+0.2my1)(g+q/2)lx2+(mx2+0.2my2)(q/2)lx2
=(0.0285+0.2×0.0142)×7.24×4.392+(0.0496+0.2×0.0350)×3.25×4.392
=7.92kN.m/m
Myu=My1u+My2u
=(my1+0.2mx1)(g+q/2)lx2+(my2+0.2mx2)(q/2)lx2
=(0.0142+0.2×0.0285)×7.24×4.392+(0.0350+0.2×0.0496)×3.25×4.392
=5.59kN.m/m
(3)支座弯矩。
a支座：Mxa=mx'(g+q/2)lx2=-0.0687×7.24×4.392=-9.59kN.m/m
b支座：Myb=my'(g+q/2)lx2=-0.0566×7.24×4.392=-7.90kN.m/m
(4)配筋计算。
近似取rs为0.95，fy=300N/mm2，h0x=95mm，h0y=85mm。
跨中正弯矩配筋计算：
Asx=Mxu/rsh0fy =7.92×106/(300×0.95×95)=292.52mm2
Asy=Myu/rsh0fy =5.59×106/(300×0.95×85)=230.75mm2
支座截面配筋计算：
a支座：取较大弯矩值为-9.59kN.m/m。
Asxa=Mxa/rsh0fy=9.59×106/(300×0.95×95)=354.20mm2
c支座配筋见D区格板计算。
3.1.3 C区格板计算
(1) 计算跨度。
中间跨：lx=4.5m
边跨：ly=5.1-0.25+0.1/2=4.90m
<1.05lo=1.05×(5.1-0.15-0.25/2）=5.07m
lx/ly=4.5/4.9=0.92
(2）跨中弯矩。
C区格板是边区格板，在 g+q/2作用下，按三边固定一边简支板计算；在q/2作用下按四边简支计算。C区格板弯矩系数查《混凝土结构设计》附表2，结果如表2.3所表示。
表2.3 C区格板弯矩系数

lx/ly
mx
my
mx'
my'
三边固定，一边简支
0.92
0.0260
0.0159
-0.0650
-0.0561
四边简支
0.92
0.0438
0.0360
-
-
Mxu=Mx1u+Mx2u
=(mx1+0.2my1)(g+q/2)lx2+(mx2+0.2my2)(q/2)lx2
=(0.0260+0.2×0.0159)×7.24×4.52+(0.0438+0.2×0.0360)×3.25×4.52
=7.63kN.m/m
Myu=My1u+My2u
=(my1+0.2mx1)(g+q/2)lx2+(my2+0.2mx2)(q/2)lx2
=(0.0159+0.2×0.0260)×7.24×4.52+(0.0360+0.2×0.0438)×3.25×4.52
=6.04kN.m/m
(3)支座弯矩。
d支座：Mxd=mx'(g+q/2)lx2=-0.650×7.24×4.52=-9.53N.m/m
b支座：Myb=my'(g+q/2)lx2=-0.0561×7.24×4.52=-8.22kN.m/m
(4)配筋计算。
近似取rs为0.95，fy=300N/mm2，h0x=95mm，h0y=85mm。
跨中正弯矩配筋计算：
Asx=Mxu/rsh0fy =7.63×106/(300×0.95×95)=281.81mm2
Asy=Myu/rsh0fy =6.04×106/(300×0.95×85)=249.33mm2
支座截面配筋计算：
b支座：取较大弯矩值为-8.22kN.m/m。
Asxb=Mxmb/rsh0fy =8.22×106/(300×0.95×95)=303.60mm2
d支座配筋见D区格板计算。
3.1.4 D区格板计算
(1) 计算跨度。
lx=4.39m（同B区格)
ly=4.9m（同C区格）
lx/ly=4.39/4.9=0.90
(2）跨中弯矩。
D区格板是角区格板，在 g+q/2作用下，按两邻边固定两邻边简支板计算；在q/2作用下按四边简支计算。D区格板弯矩系数查《混凝土结构设计》附表2，结果如表2.4所表示。
表2.4 D区格板弯矩系数

lx/ly
mx
my
mx'
my'
两邻边固定，两邻边简支
0.90
0.0291
0.0224
-0.0776
-0.0716
四边简支
0.90
0.0456
0.0358
-
-
Mxu=Mx1u+Mx2u
=(mx1+0.2my1)(g+q/2)lx2+(mx2+0.2my2)(q/2)lx2
=(0.0291+0.2×0.0224)×7.24×4.392+(0.0456+0.2×0.0358)×3.25×4.392
=7.99kN.m/m
Myu=My1u+My2u
=(my1+0.2mx1)(g+q/2)lx2+(my2+0.2mx2)(q/2)lx2
=(0.0224+0.2×0.0291)×7.24×4.392+(0.0358+0.2×0.0456)×3.25×4.392
=6.75kN.m/m
(3)支座弯矩。
d支座：Mxd=mx'(g+q/2)lx2=-0.0776×7.24×4.392=-10.83kN.m/m
c支座：Myc=my'(g+q/2)lx2=-0.0716×7.24×4.392=-9.99kN.m/m
(4)配筋计算。
近似取rs为0.95，fy=300N/mm2，h0x=95mm，h0y=85mm。
跨中正弯矩配筋计算：
Asx=Mxu/rsh0fy =7.99×106/(300×0.95×95)=295.11mm2
Asy=Myu/rsh0fy =6.75×106/(300×0.95×85)=278.64mm2
支座截面配筋计算：
d支座：取较大弯矩值为-10.83kN.m/m。
Asxd=Mxmaxd/rsh0fy =10.83×106/(300×0.95×95)=400mm2
c支座：取较大弯矩值为-9.99kN.m/m。
Asxc=Mxmaxc/rsh0fy =9.99×106/(300×0.95×95)=368.98mm2

3.1.5选配钢筋
表2.5 按塑性理论计算板配筋表
截面

选配钢筋
实配面积
跨中
A区格

6.50
95
240.22

251

4.90
85
202.44

251
B区格

7.92
95
292.52

402

5.59
85
230.75

251
C区格

7.63
95
281.81

402

6.04
85
249.33

251
D区格

7.99
95
295.11

402

6.75
85
278.64

402
支座
A—A
-6.38
95
235.64

251
A—B
-7.98
95
294.74

402
A—C
-8.84
95
326.50

402
B—D
-10.83
95
400

402

C-C
-9.53
95
351.99

402

C-D
-9.99
95
368.98

402
3.2按塑性理论设计板：
钢筋混凝土为弹塑性体，所以弹性理论计算结果不能反应结构刚度随荷载而改变特点，和已考虑材料塑性性质截面计算理论也不协调。塑性铰线法是最常见塑性理论设计方法之一。塑性铰线法，是在塑性铰线位置确定前提下，利用虚功原理建立外荷载和作用在塑性铰线上弯矩二者之间关系式，从而写出各塑性铰线上弯矩值，并依次对各截面进行配筋计算。基础公式为：

令：
n=，=，====
考虑到节省钢筋和配筋方便，通常取β=1.5~2.5两个方向截面应力较为靠近，宜取。
采取通长配筋方法。

带入基础公式，得：

先计算中间区格板，然后将中间区格板计算得出各支座弯矩值，作为计算相邻区格板支座已知弯矩值，依次由外向内直至外区格一一解出。对边区格、角区格板，按实际边界支承情况进行计算。此处采取通长配筋方法（即分离式配筋），对于连续板计算跨度计算公式：本设计采取弯起钢筋配筋方法。
楼盖划分A，B，C,D四种区格板，每区格板均取=，=（），====2.0，其中为板短边长度，为板长边长度,且二者均为净跨。
因为是双向配筋，两个方向截面有效高度不一样。考虑到短跨方向弯矩比长跨方向大，故应将短跨方向跨中受力钢筋放置在长跨方向外侧。所以，
短边方向跨中截面
长边方向跨中截面
支座截面
折减标准依据：
1、中间跨跨中截面及中间支座上应给予折减，折减系数为0.8；
2、边跨跨中截面及从楼板边缘算起第二支座上，当﹤1.5时，折减系数为0.8，当1.5≤≤2时，折减系数为0.9。本设计资料中，﹤1.5，所以折减系数为0.8；
3、角区格不应折减。
截面设计用弯矩：楼盖周围未设圈梁，故只能将区格跨中弯矩及A-A支座弯矩降低20%，其它均不折减。为了便于计算，近似取s为0.95，As=m0.95h0fy。
3.2.1 A区格板计算
A格板区为四边连续双向板。
(1)板计算跨度（净跨）：

n=
，取为2.0
（2）弯矩计算
将跨内正弯矩区钢筋在离支座边处截断二分之一，则跨内正塑性铰线上总弯矩，应按下式计算：
=（-）+=（-）
同理可得 =（-）=
跨内塑性铰线上总弯矩为：
=（-）=（4.9-4.3/4）0.769=2.941
===3.225
支座边负塑性铰线上总弯矩为：
===2.04.90.769=7.536
===2.04.3=8.6
由++（+++）=（3-）（为短跨）得：
[2.941+3.225+]=
解上式可得=4.055kN.m/m，于是有：

（3）配筋计算
对A区格板，考虑到该板四面和梁整浇在一起，整块板内存在穹顶作用，使板内弯矩大大减小，故对其跨中弯矩设计值应乘以折减系数0.8。为了便于计算，近似取为0.95。配筋计算以下：
方向跨中：===155.80mm
方向跨中：===133.91mm
方向支座：===389.51mm
方向支座：===299.54mm
= ==239.63mm
3.2.2 B区格板计算
B格板区为三边连续一短边简支持双向板。
(1) 板计算跨度（净跨）：

，取为2.0
(2) 板弯矩计算
此时简支边跨中弯矩等于零，其它支座弯矩和短跨跨中弯矩不变，长跨跨中弯矩变为：

跨内塑性铰线上总弯矩为：
=（-）=（4.86-4.3/4）0.783=2.964
===3.7625
支座边负塑性铰线上总弯矩为：将A区格板算得短跨支座弯矩=8.11kN.m/m 作为B区格板。
=0，==4.3×8.11=34.873kN.m/m
===2.04.860.783=7.611
由++（+++）=（3-）（为短跨）得：
[2.964+3.2625+7.611]+×34.873=
解上式可得=5.20kN.m/m，于是有：

(3) 配筋计算
方向跨中： = =245.28mm
方向跨中： = =214.65mm
方向支座：==490.56mm
方向支座： = =299.54mm
3.2.3 C区格板计算
C格板区为三边连续一长边简支双向板。
(1)板计算跨度（净跨）：

，取为2.0
(2)弯矩计算
此时简支边跨中弯矩等于零，其它支座弯矩和长跨跨中弯矩不变，而短跨因简支边不需要弯起部分跨中刚筋，故跨中弯矩变为：

跨内塑性铰线上总弯矩为：
==3.301
===3.195
支座边负塑性铰线上总弯矩为：将A区格板算得短跨支座弯矩=10.546kN.m/m作为B区格板。
=0，==4.910.546=51.718kN.m/m
===2.04.90.756=7.409
由++（+++）=（3-）（为短跨）得：
[3.301+3.195+7.409]+×51.718=
解上式可得=4.549kN.m/m，于是有：

(3)配筋计算
方向跨中： = =222.23mm
方向跨中： = =187.78mm
方向支座：= =389.51mm
方向支座：= =336.03mm = =336.03mm
3.2.4 D区格板计算
D区格板属两邻边连续、另两邻边简支板。
(1)板计算跨度（净跨）：

，取为2.0
(2)弯矩计算

跨内塑性铰线上总弯矩为：

支座边负塑性铰线上总弯矩为：将B区格板算得短跨支座弯矩=13.282kN.m/m作为D区格板；将C区格板算得短跨支座弯矩=9.098kN.m/m 作为D区格板。
=0，==4.8613.282=64.551kN.m/m
=0，==4.26×9.098=38.757kN.m/m
由++（+++）=（3-）（为短跨）得：
(3.726+0.780）+×(38.757+64.551)=
解上式可得=8.085kN.m/m，于是有：

(3)配筋计算
方向跨中： = =388.81mm
方向跨中： = =337.75mm
方向支座：==490.56mm
方向支座：= =336.03mm
支座处弯矩:
A-A支座
A-B支座
A-C支座
B-D支座
C-C支座
C-D支座
表2.6 按塑性理论计算板配筋表
截面

选配钢筋
实配面积
跨中
A区格

4.218
95
155.80

251

3.244
85
133.91

251
B区格

6.641
95
245.28

251

5.200
85
214.65

251
C区格

6.017
95
222.23

251

4.549
85
187.78

251
D区格

10.527
95
388.81

402

8.085
85
337.75

402
支座
A—A
-6.488
95
239.63

251
A—B
-8.110
95
299.54

402
A—C
-10.546
95
389.51

402
B—D
-13.168
95
490.56

503

C-C
-9.232
95
336.03

402

C-D
-9.232
95
336.03

402
图2-3 双向板配筋图
4.双向板支承梁设计
按弹性理论设计支承梁。双向板支承梁承受荷载图2-4所表示：计算梁内力，进行梁正截面、斜截面承载力计算，并对此梁进行钢筋配置。

图2-4 双向板支承梁承受荷载
4.1纵向支承梁L-1设计
取纵向支撑梁截面尺寸为200mm×500mm，符合设计要求。纵向支撑梁相关尺寸和支撑情况图2-5所表示：

图2-5 纵向支撑梁尺寸图
4.1.1计算跨度
因为此结构属于内框架结构，梁在外墙上支撑长度围墙后a=300mm,内柱子尺寸为300mm×300mm。故：
边跨：ly1=ln+（a+b）/2=（5.1-0.15-0.15+0.12）+（0.15+0.2)/2=5.095m
ly2=1.025ln+b/2=1.025×（5.1-0.15-0.15+0.12）+0.2/2=5.143m
取小值：ly1=5.095
中跨：去支撑中心线距离，ly2=5.1m
平均跨度：ly=（5.11+5.08）/2=5.098m
跨度差：（5.1-5.098）/5.1=0.04%，可按等跨连续梁计算。
4.1.2荷载计算
由板传来恒荷载设计值：= kN/m ；
由板传来活荷载设计值： kN/m ；
梁自重： kN/m ；
梁粉刷抹灰：1.2=0.23 kN/m ；
梁自重及抹灰产生均布荷载设计值： kN/m。
纵向支承梁L-1计算简图图2-5所表示
4.1.3内力计算。

图2-6 梯形荷载计算简图
按弹性理论设计计算梁支座弯矩时，可按支座弯矩等效标准，将梯形荷载等效为均布荷载：，其中。
按附表求得跨中弯矩取脱离体求得，即：
=17.02kN/m
=23.09kN/m
（1）弯矩计算： （k值由附表查得）
边跨： kN.m
kN.m
kN.m
中跨： kN.m
kN.m
kN.m
平均跨（计算支座弯矩时取用）
kN.m
kN.m
kN.m
纵向支承梁L-1弯矩计算如表7所表示：

表7 纵向支承梁L-2弯矩计算
项次
荷载简图

①恒荷载

②恒荷载

③活荷载

-17.38

④活荷载

-9.89

-4.35
⑤活荷载

-8.39

⑥活荷载

-6.75

⑦活荷载

-9.31

2.00
⑧活荷载

-9.31

-20.42
⑨活荷载

2.40

-7.52

内
力
组
合
①+②+③
67.43
-54.15
-4.25
-40.55
52.66
①+②+④
17.38
-54.15
46.10
-40.55
-12.95
①+②+⑤
56.64
-79.32
37.70
-33.96
8.91
44.90
①+②+⑥
34.02
-47.57
36.50
-67.53
43.67
66.83
①+②+⑦
65.11
-59.59
3.82
-18.96
19.30
①+②+⑧
17.96
-52.99
43.76
-45.99
-3.12
①+②+⑨
29.67
-29.57
5.78
-45.39
47.33
最
不
利
内
力
组合项次
①+②+④
①+②+⑤
①+②+③
①+②+⑥
①+②+⑧
组合值/(kN.m)
17.38
-79.32
-4.25
-67.53
-3.12
组合项次
①+②+③
①+②+⑨
①+②+④
①+②+⑦
①+②+③
组合值/(kN.m)
67.43
-29.57
46.10
-18.96
52.66
注：无k值系数弯矩是依据结构力学方法由百分比关系求出。
由以上最不利荷载组合弯矩分别叠画出包络图11：
图2-7 纵向支撑梁弯矩包络图

（2）剪力计算：（k值由附表查得）
边跨：
kN.m
kN.m
kN.m
中跨：
kN.m
kN.m
kN.m
表8 纵向支承梁L-1剪力计算
项次
荷载简图

①恒荷载

②恒荷载

③活荷载

④活荷载

⑤活荷载

⑥活荷载

⑦活荷载

⑧活荷载

⑨活荷载

内
力
组
合
①+②+③
45.30
0.02
29.10
-23.94
55.93
①+②+④
23.66
-37.16
58.59
-53.43
26.53
①+②+⑤
40.36
4.96
64.75
-47.11
24.87
①+②+⑥
17.18
-35.86
51.86
-54.94
-9.6
①+②+⑦
44.24
-67.62
34.39
-18.65
24.87
①+②+⑧
16.11
-36.93
57.30
-54.72
31.59
①+②+⑨
20.71
-32.33
23.32
-29.72
56.01
最
不
利
内
力
Vmin组合项次
①+②+⑧
①+②+⑦
①+②+⑨
①+②+⑥
①+②+⑥
Vmin组合值/(kN.m)
16.11
-67.62
23.32
-54.94
-9.6
Vmax组合项次
①+②+③
①+②+⑤
①+②+⑤
① +②+⑦
①+②+⑨
Vmax组合值/(kN.m)
45.30
4.96
64.75
-18.65
56.01
4.1.4正截面承载力计算
(1)确定翼缘宽度。
跨中截面按T形截面计算。依据《混凝土设计规范》﹙GB50010-﹚第7.2.3条要求，翼缘宽度取较小值。
边跨：
取较小值
中间跨：
取较小值
支座截面仍按矩形截面计算。
(2)判定截面类型。
按矩形截面配筋，应依据其钢筋实际位置来确定截面有效高度。通常取值为：单排钢筋时，；双排钢筋时，。按单排钢筋考虑，取(跨中)，（支座）
==661.8 kN.m >67.43kN.m
属于第一类T形截面。
(3)正截面承载力计算。
按弹性理论计算连续梁内力时，本设计资料图中中间跨和边跨计算跨度全部取为支座中心线间距离，故所求支座弯矩和支座剪力全部是指支座中心线间。而实际上正截面受弯承载力和斜截面受剪承载力控制截面在支座边缘，所以计算配筋时，将其换算到截面边缘。
纵向支撑梁L-1正截面承载力计算见表9。
依据《混凝土设计规范》﹙GB50010-﹚第9.5.1条要求，纵向受力钢筋最小配筋率为0.2%和0.45中较大值，这里即0.2%。表9中配筋率满足要求，配筋形式采取分离式。

表9 纵向支承梁L-1正截面受弯承载力计算
计算截面
计算过程
跨中1、5
支座B、E
跨中2
支座C、D
中间跨中
ly

67.43
-79.32
46.10
-4.25
-67.53
52.66
-3.12
V
—
-6.48
—
—
-5.60
—
—

67.43
-72.84
46.10
-4.25
-61.93
52.66
-3.12

0.086
0.107
0.059
0.005
0.091
0.067
0.004

0.090
0.113
0.061
0.005
0.096
0.069
0.004

0.953
0.943
0.970
0.997
0.952
0.965
0.998

536.03
627.99
360.04
32.29
528.88
413.41
23.68
选配钢筋
5φ12
8φ10
2φ16
2φ12
5φ12
4φ12
2φ12
实配As（mm2）
565
628
402
226
565
452
226
配筋率
0.57%
0.63%
0.40%
0.23%
0.57%
0.45%
0.23%

4.1.5 斜截面受剪承载力计算
纵向支承梁L-1斜截面受剪承载力计算见表10，依据《混凝土设计规范》﹙GB50010-﹚第10.2.1条要求该梁中箍筋最大间距为200mm。

表10 纵向支承梁L-2斜截面受剪承载力计算
计算截面
计算过程
A支座
B支座左
B支座右
C支座左
C支座右

ly

45.30
-67.63
64.75
-54.94
56.01

>V 截面满足要求
-22.0
23.3
0.4

>V 按结构配筋
0.119
0.017
0.0003
箍筋直径和肢数
HRB335 φ8 双肢
312
212
312
214
212
实配间距/mm
200
200
200
200
200
200
配筋率
==0.25%>=0.13%

纵向支撑梁配筋图图2-8所表示：

4.2 横向支承梁L-2
