建筑工程电气综合项目工程关键技术专业课程设计.doc

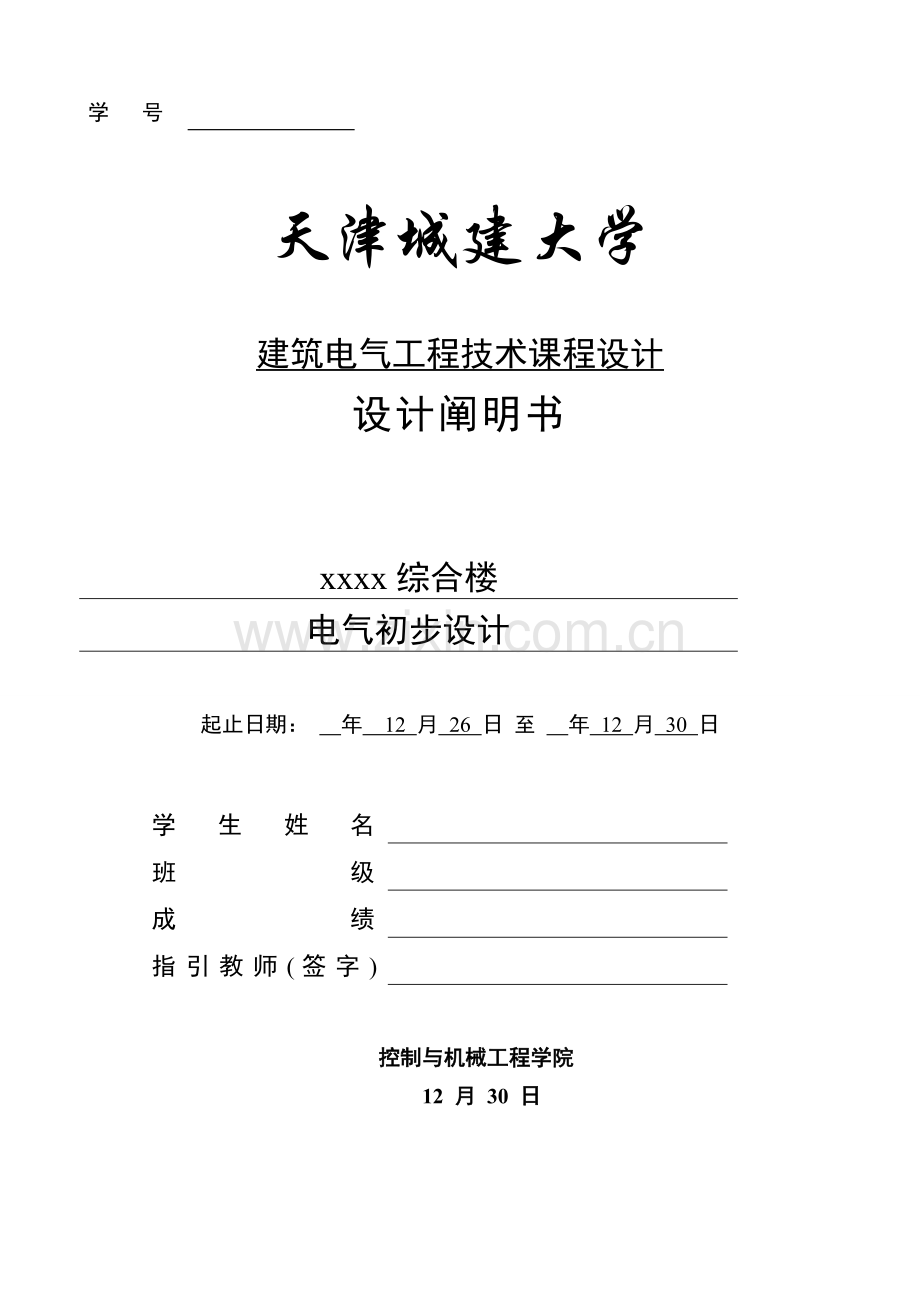

学 号 天津城建大学建筑电气工程技术课程设计设计阐明书xxxx综合楼电气初步设计起止日期： 年 12 月 26 日 至 年 12 月 30 日学生姓名班级成绩指引教师(签字) 控制与机械工程学院 12 月 30 日天津城建大学课程设计任务书 年第 1 学期 控制与机械工程 学院 建筑电气与智能化 专业 13智能化4班级课程设计名称： 建筑电气工程技术课程设计 设计题目： xxxx综合楼电气初步设计 完毕期限：自 年 12 月 26 日至 年 12 月 30 日共 1 周一、设计范畴：1、依照有关设计资料阐明本专业设计内容，以及与有关专业设计分工和分工界面；2、拟设立建筑电气系统（1）变、配、发电系统（2）照明系统（3）电气节能和环保（4）防雷（5）接地及安全办法（6）火灾自动报警系统（7）安全技术防范系统（8）有线电视和卫星电视接受系统（9）计算机网络系统（10）通信网络系统（11）综合布线系统（12）其她建筑电气系统（广播、扩声与会议系统，呼应信号及信息显示系统，建筑设备监控系统等）（13）需提请在设计审批时解决或拟定重要问题。二、 设计交件：1、计算书（word）；2、初步设计阐明，重要电气设备表（注明设备名称，单位，数量等）、重要干线平面布置图、竖向干线系统图和照明平面图（应涉及灯位（含应急照明灯）、灯具规格，配电箱/控制箱位置，不需连线），各系统所属系统图，有关控制室、机房平面布置图。三、图纸规定：1、软件绘图；2、图幅，电气符号，图线等符号规范和制图规定。四、时间： 1、设计时间为一周：第一天上午布置任务第二天第四天全天进行有关设计和计算别的时间画图最后一天全天进行答辩2、独立完毕，如有抄袭责任自负五、参照资料：1、有关专业提供工程设计资料2、国家现行重要原则及法规：建筑设计防火规范GB50016；建筑照明设计原则GB50034；供配电系统设计规范GB50052；低压配电设计规范GB50054；建筑物防雷设计规范GB50057；住宅设计规范GB50096；火灾自动报警系统设计规范GB50116；建筑电气工程施工质量验收规范GB50303；综合布线系统工程设计规范GB50311；民用建筑电气设计规范JGJ16；住宅建筑电气设计规范JGJ242；其她关于国家及地方现行规程、规范及原则。3、 白永生建筑电气强电设计指引与实例北京：中华人民共和国建筑工业出版社4、 白永生建筑电气弱电设计指引与实例北京：中华人民共和国建筑工业出版社5、 北京市建筑设计研究院有限公司BIAD-建筑电气专业技术办法(第二版)北京：中华人民共和国建筑工业出版社6、浩辰软件。 指引教师（签字）： 系主任（签字）： 批准日期： 年 12 月 1 日目录一、设计根据1二、设计范畴1三、配电系统2四、照明系统2五、电气节能和环保3六、防雷3七、接地及安全办法4八、消防系统4九、保安监控系统6十、综合布线系统6附录：计算书7一、设计根据1.工程概况：本工程为综合楼，建筑面积1021.29m。地上6层，重要为休息大厅、会议室、资料室、办公室、教室、配电室、消控室等。建筑主体构造高度28.6m。2.建设单位提出功能和可靠性规定及各有关专业原始资料。3.国家现行重要原则及法规：建筑设计防火规范GB50016-；建筑照明设计原则GB50034-；供配电系统设计规范GB50052-；低压配电设计规范GB50054-；建筑物防雷设计规范GB50057-；住宅设计规范GB50096-；火灾自动报警系统设计规范GB50116-；建筑电气工程施工质量验收规范GB50303-；综合布线系统工程设计规范GB50311-；民用建筑电气设计规范JGJ16-；住宅建筑电气设计规范JGJ242-；其她关于国家及地方现行规程、规范及原则。二、设计范畴（1）配电系统（2）照明系统（3）电气节能和环保（4）防雷（5）接地及安全办法（6）火灾自动报警系统（7）保安监控系统（8）综合布线系统 本次设计内容均在红线以内三、配电系统1.负荷级别（1）消防设备、应急照明用电负荷为二级负荷；（2）普通照明、空调电源、普通设备等用电负荷为三级负荷。2.负荷容量 估算负荷容量记录见表1 表 1楼层负荷密度（W/)面积（）估算功率（KW）估算总功率(KW)1F60992.6912.034522F1021.2917.553F1021.2915.984F1021.29175F1021.2915.86F1021.2910.3屋顶1021.293633.供电电源及电压级别： 本工程负荷供电级别为二级。从附近变电站引两路0.4kV电力电缆，穿管埋地引入本工程配电室，作为正常工作电源。4.各级负荷记录： 二级负荷：应急照明、消防设备、空调用电。 三级负荷：普通照明、公共照明、其她普通设备等。5.低压线路宜全线采用电缆直接埋地数设，或者在入户端应将敷设在架空金属线槽内电缆金属外皮、6.对于三级负荷采用放射式供电，对于消防设备及应急照明等二级负荷采用双路供电，末端自动切换。电源引自一楼配电室。7.照明、动力采用电缆敷设于阻燃封闭型电缆桥架内，并沿电气竖井引至各层。8.计量方式，照明、空调、电力分开计费。在每路0.4kv电源进线处设立专用计量装置。9.功率因数补偿，采用低压集中自动补偿方式，在配电室低压侧设功率因数自动补偿装置。10.低压220/380V采用WDZA电缆，经电缆桥架从配电室至各竖井、用电设备。四、照明系统1.照明种类，照明分正常照明和应急照明。照度原则按现行国标建筑照明设计原则执行。重要场合照明功率密度值按现行国标建筑照明设计原则(GB50034-)执行。2.光源：普通场合为荧光灯或节能型光源，有装修规定场合视装修规定而定，但其照度应符合有关规定。用于应急照明光源采用能迅速点亮光源。3.灯具选取：普通房间灯具选取T5型28W双管直管荧光灯，卫生间选取T5型环形36W荧光灯，走廊选取带防火、防爆灯罩36W应急照明和公共照明两用灯，疏散批示灯和门口标志灯选取功率为3WLED灯。4.照度计算见表2。5.照明线路选取及敷设方式，照明支路导线采用2.5m导线穿PVC管敷设，所有照明回路增设一根PE线。6.在走廊、楼梯间等场合设立疏塞照明及疏塞批示照明，疏散照明照度值不低于0.5lx，持续时间不应不大于30min；在配电室设立备用照明，照度值为正常照明照度50%，持续时间不不大于20min。五、 电气节能和环保1. 荧光灯、金卤灯等采用就地补偿，选取电子镇流器或节能型电感镇流器。2. 据照明场合功能规定拟定照明功率密度值，且必要符合建筑照明设计原则(GB50034-)规定设计。3. 采用高光效光源、高效灯具。普通工作场合采用细管径直管荧光灯和紧凑型荧光灯。4. 选用绿色、环保且经国家认证电气产品。在满足国家规范及供电行业原则前提下，选用高性能变压器及有关配电设备，选用高品质电缆、电线，以减少自身损耗。六、 防雷1. 本工程按三类防雷办法设防。防雷计算见表3。 2. 在楼座屋顶设接闪带作为防直击雷接闪器，运用建筑物构造柱子内主筋作引下线，运用构造基本内钢筋网作接地体。3. 为防雷电波侵入，电缆进出线在进出端应将电缆金属外皮、钢管等与电气设备接地相连。4. 电子信息系统各种箱体、壳体、机架等金属组件应与建筑物共用接地网作等电位连接。表 2建筑物长L（m）建筑物宽W(m)建筑物高H（m）Td(d/a)Ng(次/(ka)N(次/a)防雷类别72.914.728.628.42.840.08三类防雷七、 接地及安全办法1. 本工程低压配电系统接地形式采用TN-C-S系统。2. 防雷接地、变压器中性点接地及电气设备保护接地等共用统一接地装置，规定接地电阻不不不大于1，当接地电阻达不到设计规定期应在室外增设人工接地体。3. 本工程采用总等电位连接。在PE母线、设施金属管道、建筑物金属构件、其她装置外可导电体和装置外露可导电某些等处设局部等电位连接。4. 计算机电源系统、有线电视引入端、电信引入端设过电压保护装置。5. 强、弱电系统采用共用接地装置。6. 消防控制室、安防监控中心等弱电设备用房接地运用大楼共用接地装置，独立设引下线。八、消防系统1.消防电源及其配电:（1）大楼消防控制室、防排烟设施、火灾自动报警、应急照明、疏散批示标志等所有消防用电按二级负荷规定供电,除了应急照明和防火卷闸门以外消防用电设备均在最末级配电箱处设自动切换装置。消防用电设备均采用专用供电回路，其配电设备应设立明显标志。其配电线路和控制回路均按防火分区划分。消防配电系统配电和控制回路过负载保护作用于信号而不作用于切断电路。（2）消防用电设备供电、配电、控制线路均采用隔离型矿物绝缘耐火电缆和电线NG-A(BTLY)。电缆井内沿金属槽盒敷设,别的场合穿钢管在不燃烧构造内暗敷、穿钢管明敷或在封闭式金属线槽内敷设。明敷设时金属管或封闭式金属线槽上应涂防火涂料保护。暗敷设时，应敷设在不燃烧体构造内且保护层厚度不应不大于30MM。防火保护办法应满足火灾时持续供电需要。电缆竖井内敷设时 ，与其她配电线路分开敷设，应分别敷设在电缆通道两侧。消防电缆（线）敷设在封闭式金属槽盒内时，金属槽盒应采用放火隔板分隔，常、备用电源分别敷设在不同间隔内。（3）消防配电设备应有明显标志，并采用防火保护办法。2.火灾自动报警系统：（1）本工程火灾自动报警系统采用集中自动报警系统。（2）系统构成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统和火灾警报装置；消防直通对讲电话系统；3.消防控制室：（1）消防控制室报警控制设备由火灾报警控制主机、联动控制台、手动直接启动盘、应急广播设备、消防直通对讲电话设备、电源设备等构成。（2）消防控制室可接受感烟、感温、可燃气体等探测器火灾报警信号及手动报警按钮、消火栓按钮动作信号。（3）消防控制室可显示消防水泵电源及运营状况。 （4）消防控制室可联动控制所有与消防关于设备。 4火灾自动报警系统：（1）本工程采用集中式火灾自动报警系统，系统按总线设计，系统每回路地址编码总数应留15%20%余量。（2）探测器：普通场合设立感烟探测器，舞台和观众厅及其上部吊顶层内设立吸气式及初期报警设备，该某些设计待装修规定拟定后由专业公司深化设计。（3）探测器与灯具水平净距应不不大于0.2m；与送风口边水平净距应不不大于1.5m；与多孔送风顶棚孔口水平净距应不不大于0.5m；与嵌入式扬声器净距应不不大于0.3m；与自动喷淋头净距应不不大于0.3m；与墙或其他遮挡物距离应不不大于0.5m。探测器详细定位，以建筑吊顶综合图为准。（4）在本楼恰当位置设手动报警按钮及消防对讲电话插孔。手动报警按钮及对讲电话插孔底距地1.5m。保证每个防火分区至少有一种手动报警按钮，从一种防火分区内任何位置到最邻近一种手动报警按钮距离不不不大于25M。（5）在消火栓箱内设消火栓报警按钮。接线盒设在消火栓开门侧上部。5消防联动控制：（1）火灾报警后，消防控制室应依照火灾状况控制有关层正压送风阀及排烟阀、电动防火阀,并启动相应加压送风机、排烟风机,70、280排烟阀、防火阀等动作信号要反馈至消防控制室。（2）在消防控制室，对消防水泵、加压送风机、排烟风机，既可通过现场模块进行自动控制也可在联动控制台上通过硬线手动控制，并接受其返馈信号。 6火灾应急广播系统和火灾警报装置：（1）在消防控制室设立火灾应急广播机柜，机组采用定压式输出。火灾应急广播按全楼层广播。（2）应急广播和火灾警报采用分时播放控制：先鸣警报816S；间隔23S后播放应急广播2040S；再间隔23S依次循环进行直至疏散结束。依照需要，警报装置可在疏散期间手动停止。7消防直通对讲电话系统：（1）在消防控制室内设立消防直通对讲电话总机，除在各层手动报警按钮处设立消防直通对讲电话插孔外，在配电室、消防水泵房、防排烟机房等处设立消防直通对讲电话分机，专用对讲电话分机底距地1.4m。（2）在消防控制室内设立直接报警外线电话。8. 接地： 消防系统接地运用大楼综合接地装置作为其接地极，设独立引下线，引下线采用BVR1X35 PVC40。规定其综合接地电阻不大于1欧姆。消防控制室设立专用接地板。自接地板引至各消防电子设备专用接地线选用铜芯绝缘导线，线芯截面为6mm。9.管线规定: 消防报警和联动系统线路均穿热镀锌钢管敷设，暗敷设时应敷设在不燃烧构造层内，且保护厚度不不大于30mm，明敷设时候应采用金属管或金属线槽保护，并应在金属管或金属线槽上采用防火保护办法。信号输入总线：WDZAN-BYJ-2x1.5 SC20； 控制线：WDZAN-BYJ-2X2.5；电源支线:WDZAN-BYJ-2X2.5 SC20； 干线： WDZAN-BYJ-2X4 SC20；消防电话线：WDZAN-RVS-2X1.5 SC20； 消防广播线:WDZAN-RVS-1.5 SC20. 各类电气管线穿越分隔墙、防火分区、楼板时空洞周边空隙应采用不燃烧防火封堵材料填塞密实封堵。电气竖井每层楼板处，用相称于楼板耐火极限不燃烧体作防火分隔。10.未详之处，均应按国家、地方有关规范、原则施工。11.本阐明与所有图纸等效，施工单位及各类设备生产厂家均应严格按照本阐明有关规定实行。与建筑、给排水、暖通专业有关消防设施联动规定，以各专业设计规定为准。12.火灾自动报警系统与安全技术防范系统联动，应符合下列规定：（1）火灾确认后，应自动打开疏散通道上由门禁系统控制门，并应自动启动门厅电动旋转门和打开庭院电动大门。（2）火灾确认后，宜启动有关层安全技术防范系统摄像机监视火灾现场。14.为了减少接地故障引起电气火灾危险而装设漏电电流动作保护器，其额定动作电流不应超过0.5A。15.工程中使用产品必要符合国家法规和现行有关原则规定，并经法定检测机构检查合格或认证合格产品。九、保安监控系统1. 安防系统服务器及控制设备监控设备设在首层消控室内。能直接向110报警紧急报警电话和报警按钮。2. 本工程各重要出入口、楼梯口、走道、电梯前室及机房等处均设彩色摄像机。监控摄像机在吊顶0.2m吊装；电梯轿厢内针孔摄像机在一角嵌顶安装。3. 所有摄像机电源，均由就近处弱电电源箱供应。设备自带UPS电源由设备设备供应商负责提供。4. 系统采用网络数字监控系统。5. 摄像机采用130万网络摄像机，带自动增益控制、逆光补偿、电子高亮度控制等。6. 所有摄像点能同步录像，录像选用网络数字硬盘录像机，内置高速硬盘，动态录像储存一种月空间，并可随时提供调阅及迅速检索，图像应包括摄像机机位、日期、时间等。7. 按系统图所示做时序切换。切换时间为130秒可调，同步可键盘选取某一网络云台摄像机进行跟踪、录像。8. 监视器图像质量按五级损伤制评估，图像质量不应低于4级，回放图像质量3级以上。9. 视频线采用超五类网线，电源线用RVV2*1.5护套线。自控制室至现场线路先敷设在弱电线槽专用槽道内，至摄像机引出穿KBG穿线管。十、综合布线系统1. 综合布线系统涉及语音信号、数据信号配线。本工程综合布线系统由工作区、配线子系统、干线子系统、设备间、进线间及管理区构成。2. 各场合依照需要设立一定数量信息点。3. 配线子系统所有水平线缆长度均不超过90m。本工程原则层每层为一种配线区。4. 设备间子系统，用来连接所有楼层电信间主干缆线，场地设有300mm高架空防静电活动地板。5. 进线间子系统，进线间是建筑物外部通信和信息管线入口部位，作为入口设施安装场地。6. 管理区子系统，对配线设备、缆线、信息插座模块等设施按照一定模式进行标记和记录。7. 本工程计算机和电话采用非屏蔽综合布线系统，线缆沿金属线槽敷设或穿镀锌钢管敷设。附录：计算书1.照明负荷计算楼层房间名称房间功能数量面积m估算负荷KW1层楼梯间公共区域3230.253卫生间1卫生间1180.126卫生间2卫生间121.50.15休息大厅公共区域14064.4小教室公共区域186.80.95大教室公共区域11321.45弱电间设备间13.80.026强电间设备间116.60.1152层弱电间设备间13.80.026强电间设备间116.60.116楼梯间公共区域3230.16小教室公共区域186.80.94大教室公共区域11321.45办公室1办公室817.30.88办公室2办公室3310.217卫生间1卫生间1180.126卫生间2卫生间121.50.15资料室资料室299.58.78储藏室公共区域130.021办公室3办公室190.0633层弱电间设备间13.80.026强电间设备间116.60.116楼梯间公共区域3230.16小教室公共区域186.80.94大教室公共区域11321.45办公室1办公室817.30.88办公室2办公室3310.217卫生间1卫生间1180.126卫生间2卫生间121.50.15资料室资料室299.58.78储藏室公共区域130.021办公室3办公室190.0634层弱电间设备间13.80.026强电间设备间116.60.116楼梯间公共区域3230.16小教室公共区域186.80.94大教室公共区域11321.45办公室1办公室817.30.88办公室2办公室3310.217卫生间1卫生间1180.126卫生间2卫生间121.50.15资料室资料室299.58.78储藏室公共区域130.021办公室3办公室190.0635层弱电间设备间13.80.026强电间设备间116.60.116楼梯间公共区域3230.16小教室公共区域186.80.94大教室公共区域11321.45办公室1办公室817.30.88办公室2办公室3310.217卫生间1卫生间1180.126卫生间2卫生间121.50.15资料室资料室299.58.78储藏室公共区域130.0216层弱电间设备间13.80.026强电间设备间116.60.116楼梯间公共区域3230.16小教室公共区域186.80.94大教室公共区域11321.45办公室1办公室817.30.88办公室2办公室3310.217卫生间1卫生间1180.126大会议室公共区域14034.4卫生间2卫生间121.50.15屋顶电梯机房设备间230.71.5配电间设备间15.70.3水泵房设备间1162. 照度计算照度计算以第二层为例：办公楼建筑照明原则值房间或场合面积m单位面积安装功率w/m弱电间3.87强电间16.67楼梯间237小教室86.811大教室13211办公室117.311办公室23111卫生间1187卫生间221.57资料室99.511储藏室37办公室3911普通房间灯具选取T5型28W双管直管荧光灯，卫生间，强电间，弱电间，楼梯间，储藏室选取T5型环形36W荧光灯，走廊选取带防火、防爆灯罩26W应急照明和公共照明两用灯，疏散批示灯和门口标志灯选取功率为3WLED灯。1、 计算总安装量：本阐明书选用对办公室1进行精准计算，基本数据：长5.7m，宽3.6m。室内空间比： 顶棚反射比： 墙面平均反射比：墙面反射比： 地板空间反射比： 查表拟定运用系数U： 运用内插法可以求得：当RCR=8.2、时， 维护系数：K=0.8 按规范规定，房间照度原则值为300lx ，=3000lm。盏 综合考虑各种状况，取灯数：N=4盏。 取4盏双管荧光灯进行计算 通过计算在容许范畴内。校验其功率密度 因此选取灯具数符合节能原则。 （1） 弱电间： （2）强电间： （3）楼梯间： （4）小教室： （5）大教室： （6）办公室1： （7）办公室2： （8）卫生间1： （9）卫生间2： （10）资料室： （11）储藏室： （12）办公室3： 2、计算灯具数量：（1）弱电间： （2）强电间： （3）楼梯间： （4）小教室： （5）大教室： （6）办公室1： （7）办公室2： （8）卫生间1：（9）卫生间2 ： （10）资料室：（11）储藏室： （12）办公室3： 2.设备功率表名称型号及规格 规格单位数量总功率室外机组RHXY32MY1台132.2kw制冷量92.8kw制热量90kw功率32.2kwRHXY38MY1台273.2kw制冷量110kw制热量111kw功率36.6kwRHXY46MY1台146.7kw制冷量134kw制热量132kw功率46.7kwRHXY48MY1台4193.2kw制冷量139kw制热量135kw功率48.3kw室内机组FXYD40KAVE台628.122kw制冷量4.7kw制热量5.0kw风量660m3/h(低挡)功率0.131kwFXYD63台131.56kw制冷量7.3kw制热量8.0kw风量900m3/h(低挡)功率0.12kwFXYD80台5314.31kw制冷量9.3kw制热量10kw风量1380m3/h(低挡)功率0.27kwFXYD125台6214.88kw制冷量14.5kw制热量16.0kw风量660m3/h(低挡)功率0.24kw排电扇GDLF-1-16台11.5kw风量7110m3/h全压260pa转速700rpm功率1.5kw排气扇PQ-300台16PQ-250台3PQ-150台24散流器（带调节阀）240*240台75300*300台230可卸式百叶风口（带过滤网）600*300台621200*300台1283.楼层设备总功率表层数型号个数总功率1FFXYD808台4.56kwFXYD12510台2FFXYD807台4.477kwFXYD633台FXYD40KAVE17台3FFXYD802台2.914kwFXYD1254台FXYD40KAVE11台4FFXYD636台3.944kwFXYD8010台FXYD40KAVE4台5FFXYD802台2.941kwFXYD40KAVE11台FXYD1254台6FFXYD1253台2.161kwFXYD40KAVE11台4.防雷计算该栋建筑物位于天津市西青区，。年平均落雷密度：，校正系数k=1.0，建筑物高度H100m，扩展宽度为：，等效面积：预测年雷击次数：,且为普通性工业与办公建筑，则该建筑物为第三类防雷建筑物，防雷办法如下：（1) 防直击雷办法1) 建筑物上接闪杆、接闪网混合构成接闪器。接闪网网格尺寸为20m20m或24m16m。2） 至少设2根引下线，在建筑物四周均匀或者对称布置，其间距不应不不大于25m，3) 每一引下线冲击接地电阻不适当不不大于30，公共建筑物不不不大于10，其接地装置与电气设备等接地共用，也可与埋地金属管道相连。当不共用、不相连时，两者之间距离不得不不大于2米，在共用接地装置与埋地金属管道相连状况下，接地装置应环绕建筑物（2)防止闪电电涌侵人办法金属线槽接地。在电揽与架空线连接处应装设避雷器，避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等连在一起接地，冲击接地电阻不适当不不大于30。
