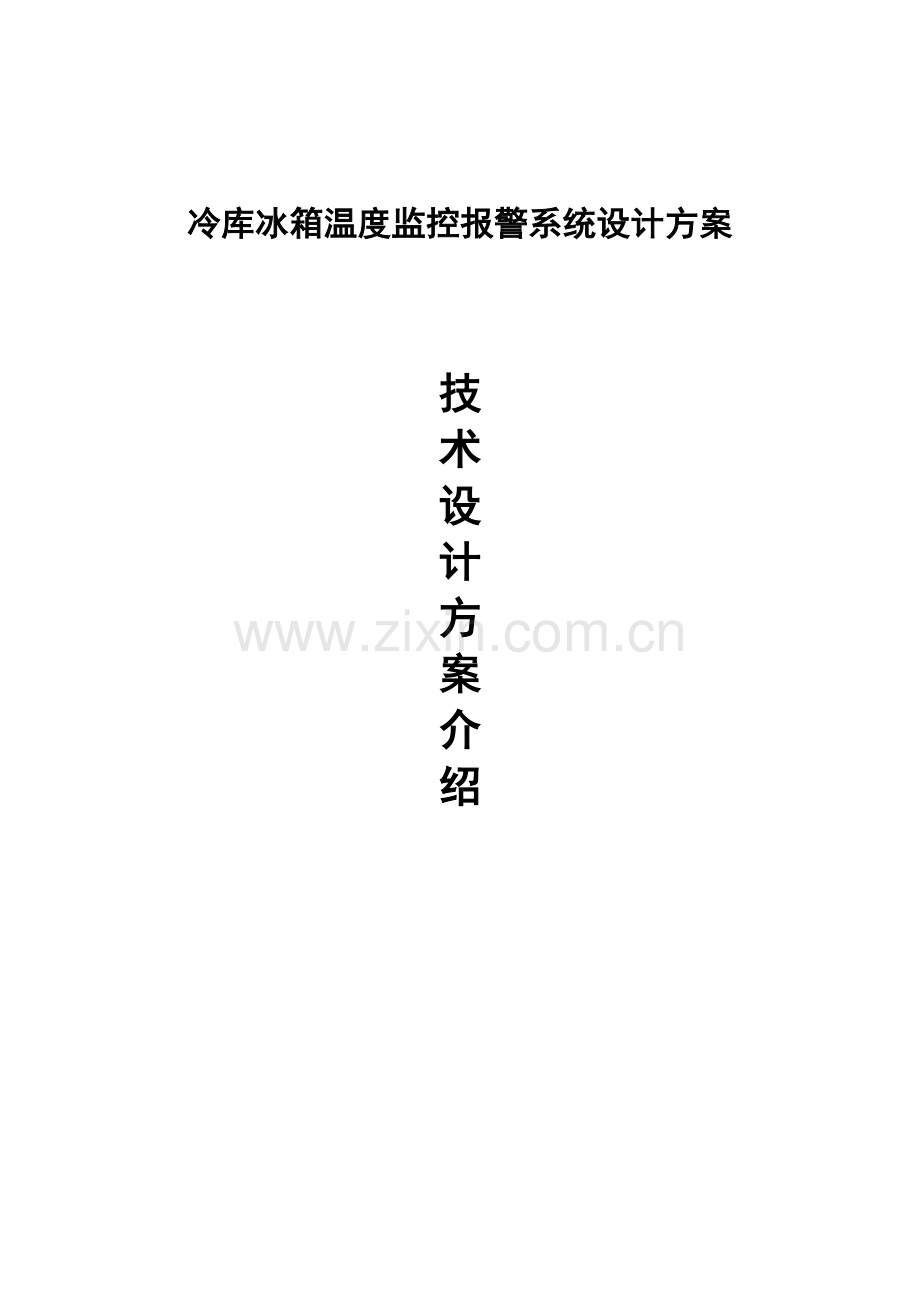

冷库冰箱温度监控报警系统设计方案

技
术
设
计
方
案
介
绍

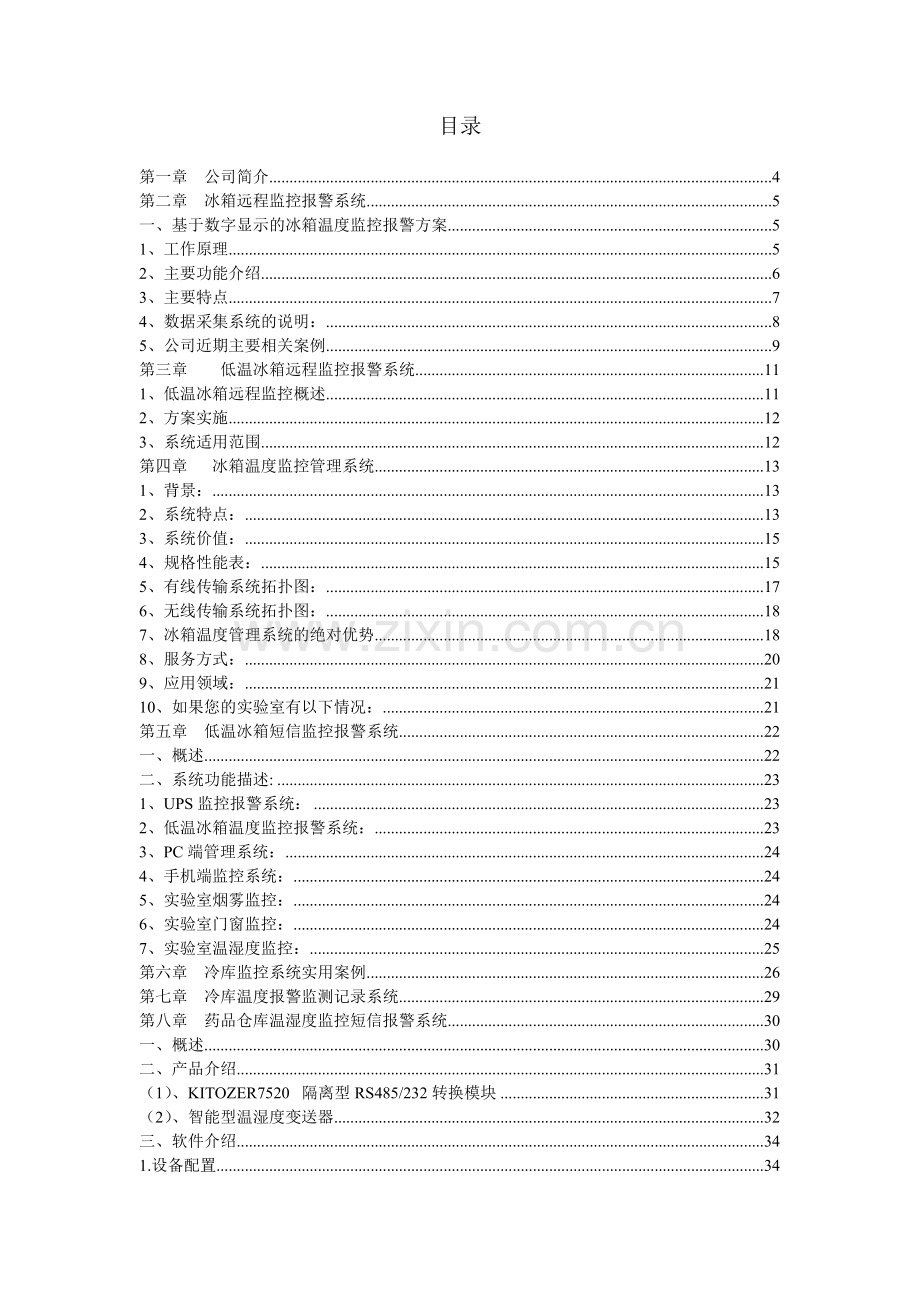

目录

第一章 公司简介 4
第二章 冰箱远程监控报警系统 5
一、基于数字显示的冰箱温度监控报警方案 5
1、工作原理 5
2、主要功能介绍 6
3、主要特点 7
4、数据采集系统的说明： 8
5、公司近期主要相关案例 9
第三章 低温冰箱远程监控报警系统 11
1、低温冰箱远程监控概述 11
2、方案实施 12
3、系统适用范围 12
第四章 冰箱温度监控管理系统 13
1、背景： 13
2、系统特点： 13
3、系统价值： 15
4、规格性能表： 15
5、有线传输系统拓扑图： 17
6、无线传输系统拓扑图： 18
7、冰箱温度管理系统的绝对优势 18
8、服务方式： 20
9、应用领域： 21
10、如果您的实验室有以下情况： 21
第五章 低温冰箱短信监控报警系统 22
一、概述 22
二、系统功能描述: 23
1、UPS监控报警系统： 23
2、低温冰箱温度监控报警系统： 23
3、PC端管理系统： 24
4、手机端监控系统： 24
5、实验室烟雾监控： 24
6、实验室门窗监控： 24
7、实验室温湿度监控： 25
第六章 冷库监控系统实用案例 26
第七章 冷库温度报警监测记录系统 29
第八章 药品仓库温湿度监控短信报警系统 30
一、概述 30
二、产品介绍 31
（1）、KITOZER7520  隔离型RS485/232转换模块 31
（2）、智能型温湿度变送器 32
三、软件介绍 34
1.设备配置 34
2.系统配置 35
3.权限管理 35
4.实时监测 35
5.报警查询 36
6.历史数据 37
7.短信设置 38
8.退出系统 38
四、系统示意图 39
第九章 冰箱温度监控报警系统设计方案 40
一、单点温度监控： 40
二、短信远程监控方案： 44
1、功能介绍 45
（1）、超温报警： 45
（2）、断电报警： 46
（3）、短信功能： 46
（4）、声光报警： 46
（5）、远程控制： 46
（6）、系统扩展： 46
（7）、数据采集： 47
（8）、短信平台： 47
三、典型案例分析： 47
四、现场数字显示方案： 48
五、多点集中监控方案： 49

第一章 公司简介

广州莱安智能化系统开发有限公司成立于是2002年，专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业，欢迎来电洽谈业务！
　　 质量方针：以人为本、质量第一　
　　公司成立至今，坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。 我公司为您提供的产品，关键设备采用高质量进口合格产品，一般设备及材料采用国内大型企业或合资企业的产品，各种产品企业都通过 ISO9001国际质量体系认证。有一支精良的安防建设队伍，由专业技术人员为您设计，现场有专业技术人员带领施工，有良好职业道德施工人员。我公司用户拥有优质的设计施工质量和优质的售后服务保障。
客户哲学：全新理念、一流的技术、丰富的经验，开创数字新生活
　　专注 ——维护世界第一中小企业管理品牌、跟踪业界一流信息技术、传播经营管理理念是莱安永恒不变的追求，莱安坚持“全新的理念、一流的技术、丰富的经验、优质的服务”，专注于核心竞争力的建设是莱安取得今天成功的根本，也必将是莱安再创辉煌的基础！
分享 ——“道不同，不相谋”，莱安在公司团队之间以及与股东、渠道伙伴、客户之间均倡导平等、共赢、和谐、协同的合作文化，在迎接外部挑战的过程中，我们共同期待发展和超越，共同分享激情与快乐！“合作的智慧”是决定莱安青春永葆的最终动力！
客户服务：以高科技手段、专业化的服务为客户创造价值
分布于神州大地各行业中的800万中小企业是中国最具活力的经济力量，虽然没有强势的市场影响力和雄厚的资金储备，但无疑，个性张扬的他们最具上升的潜力，后WTO时代市场开放融合，残烈的竞争使他们的发展更加充满变数。基于以上认识，在智能化设备管理市场概念喧嚣的热潮中，独辟“实用主义”产品哲学，莱安将客户视为合作关系，我们提供最为实用的产品和服务，赢得良好的口碑。我们认为，用户企业运做效率的提升是莱安实现社会价值的唯一途径。
承蒙广大用户的厚爱，我公司得以健康发展。在跨入新的世纪后，公司将加快发展速度，充分发挥已有资源，更多地开展行业用户的服务工作，开创新的发展局面。
我公司全体员工愿与社会各界携手共创未来!我们秉承真诚合作精神向广大客户提供相关的系统解决方案，设备销售及技术支持，价格合理，欢迎来人来电咨询、洽谈业务！
第二章 冰箱远程监控报警系统
《冰箱远程监控报警系统》广州莱安智能化系统开发有限公司针对客户对低温冰箱温度监控的具体要求，提出的远程监控和报警的解决方案。方案集远程低温监控、远程报警、数据采集和传输于一身的系统，功能丰富，性价比很高。本方案还可以按照客户的要求，方便的进行扩充。
一、基于数字显示的冰箱温度监控报警方案
1、工作原理
冰箱温度监控：可以选用单通道、双通道或四通道数显仪表，接收温度传感器输入信息，实现冰箱温度的测量、变换、显示和传送，温度数值通过RS485上传到计算机，由数据采集软件进行记录和集中报警。数字显示，方便直观。
房间温湿度监控：选用液晶显示的温湿度传感器，可以实现房间温湿度的测量、显示和传送，温湿度数值通过RS485上传到计算机，由数据采集软件进行记录和集中报警。数字显示，方便直观。
数据采集软件，使用最新版本的环境监控系统软件 KITOZER3000 V4.0，可以连接多个数字显示仪表、多个温湿度传感器，同时也可以监测液氮罐的液位以及其他需要监控的指标。如果以后扩充，不需要修改软件，直接增加相应硬件设备即可。
2、主要功能介绍
l  冰箱超温报警：冰箱温度高于预先设定上限或低于下限时，进行报警。可设置任意时间的延时，当前温度持续超标时间超过延时才会报警，避免系统干扰。
l  房间温湿度监控：实时指定房间的温湿度，当温湿度高于预先设定上限或低于下限时，进行报警。
l  超阈值报警：提供可以设定阈值，当冰箱温度持续升高时，实现超温连续报警。
l  数字显示：数字显示仪表实时显示冰箱中的温度，方便直观。
l  报警方式：冰箱温度超标时，可以给任意多个手机号码发短信报警、打电话报警、可发送邮件进行报警，也可以进行声光报警，并会在计算机屏幕上显示报警信息。
l  短信查询：发短信可实时查询冰箱当前的温度值。
l  系统扩展：除了检测冰箱温度外，如果选用相应设备，还可以同时检测电路的电流和电压、光照度、流体压力、气体浓度，进行UPS监控、消防监控、漏水监控、入侵防盗等监控远程报警功能。
l  数据采集：本方案可将检测到的数据长期保存，系统提供历史数据查询、数据导出、图表显示、报表生成和打印等。
l  更详细的功能，见系统操作手册。

3、主要特点
l  系统包括环境监控和设备监控，适用于实验室、仓库、库房、冰箱、冰箱、恒温箱、培养箱、机房等环境的监控。
l  系统的环境监控功能，可以实现温度监控、湿度监控、漏水监控、消防监控、入侵监控、配电监控、断电监控；选择不同传感设备，即可实现不同的监控功能。系统的设备监控功能，可以实现UPS监控、空调监控。
l  网络化系统，局域网内任何计算机都可以访问数据，查看被监控指标的当前信息和历史数据。
l  系统提供总线式结构，支持多个监控指标的接入，布局灵活，并可方便的扩展。
l  系统多种报警方式，包括计算机的本地报警和远程报警；连接相关的设备即可实现电话报警、短信报警、声光报警、计算机声音报警、计算机屏幕异常颜色报警。
l  系统支持远程数据查询，授权管理员发短信可以查询自己有权限的监控指标的当前数据。
l  对于任何监控指标，可以设置为永久布防、自动布防和手动布防几种模式，以适应不同的监控要求；对于自动布防的监控指标，系统会在非工作时间自动进行报警，而在工作时间停止报警。
l  每个监控指标可以进行多种方式进行布防和撤防，支持电话远程撤防、短信远程撤防和布防、计算机布防和撤防等；以便适应在工作加班时的监控报警要求。
l  系统按照用户设定的保存间隔和保存周期，将保存在数据库中的数据；系统提供历史数据查询功能，查询任何时间段的历史数据；查询出的数据可以导出为excel进行二次处理。
l  系统提供美观、友好的用户界面，可方便灵活的进行分组管理和设备管理。实时显示界面，可实时显示当前各个监控指标的状态，如有异常，立即在计算机屏幕上显示出来。
l  提供实用的报表，提供手动打印和按照固定时间的报表自动打印功能。
4、数据采集系统的说明：
l  系统支持多个数据采集终端的接入，适合更大范围的数据集中管理。
l  系统可扩展性好，可以很容易增加新的功能。如
                        i.              定制增加液氮液位的监测和远程报警。
                      ii.              定制增加实验室计量设备的数据采集，如电子天平、酸度计、常规检查等。
                    iii.              定制增加视频采集功能，如视频监控摄像头、B超、心电图等。
                     iv.              定制增加条形码数据采集，实现实验室样品管、物品管理和人员管理。
                       v.              增加特定传感设备，可实现特定的功能，如气体浓度检测等。
                     vi.              增加网络监控模块，可以网内网络的通断监控、服务器的监控、运行程序和服务监控、网页的监控。
                   vii.              增加邮件监控模块，可以实现指定邮箱的邮件监控。
5、公司近期主要相关案例
(1)广州某生物医药有限公司
两个冷库共4个点的温湿度监控，冷库外数字显示当前温湿度；温湿度异常时发短信进行报警，也可进行声光报警。
数据采集到计算机长期保存，温湿度发生异常时可在计算机上进行报警。系统提供历史数据查询、实时图表显示、报表打印等。
(2)广州某生物制品有限公司
成品库和冷冻库共8个点的温度监控、市电断电监控、烟雾消防监控等。温度超标、断电或者烟雾浓度超标时，系统立即给管理员发短信报警。发短信随时可以查询被监控点的温度值及是否断电。
(3)广州某医疗科技有限公司
冷库温湿度监控和断电监控，温湿度异常或者冷库断电时，发短信进行报警。
短信平台软件可以接收报警信息、并可以定时发送短信查询冷库的当前状态。冷库温湿度监控和断电监控，温湿度异常或者冷库断电时，发短信进行报警。
短信平台软件可以接收报警信息、并可以定时发送短信查询冷库的当前状态。系统同时提供短信群发、短信查询等功能。
(4)广州积水潭医院
冷库温湿度监控，温湿度异常时，发短信进行报警。
(5)广州协和医院
GLP实验室的12个点的温湿度监控，24个冰箱和3个恒温箱的温度监控，实验室UPS断电监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，还在管理员的手机上报警。发短信随时可以查询被监控点的温湿度值。
(6)石药集团维生药业
GLP实验室、研发室、无菌室、质量部共50个冰箱、恒温箱、培养箱点的温度监控，摇瓶间和恒温恒湿箱4个点的温湿度监控，实验室断电监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，还将报警信息上传到24小时值班的调度室进行统一处理。
(7)京卫制药
GLP实验室、研发室共8个冰箱、恒温箱的温度监控，药品成品库中5个点的温湿度监控。数据采集到计算机长期保存，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，系统除了在计算机上报警之外，还在管理员的手机上报警。发短信随时可以查询被监控点的温湿度值。
(8)广州医科大学
GLP实验室、动物室、办公区共10个冰箱的温度监控，和54个点的温湿度监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常时，系统通过声音报

第三章 低温冰箱远程监控报警系统
1、低温冰箱远程监控概述
手机是人们每天都在使用的通讯工具，短信更是人们日常交流的重要通讯手段。我们利用手机短信来实现日常工作中的业务管理，这是一种最先进、最便捷的移动应用概念。广州莱安智能化系统开发有限公司针对客户对低温冰箱温度监控的具体要求，提出利用手机短信进行监控和报警的解决方案。方案将为用户提供了一套集远程低温监控、远程报警、数据采集和传输于一身的系统，功能丰富，性价比很高。本方案还可以按照客户的要求，方便的进行扩充，包括远程断电监控、防盗监控、烟雾和湿度监控、有毒气体和可燃气体的浓度监控等，都能被很容易的接入。
2、方案实施
本方案的实施，将会让管理人员随身携带的手机变成了监控器。被监控场所一旦断电、温度一旦超标、门窗一旦被非法打开、房间温湿度一旦超标、被监控气体浓度一旦超标，系统都会及时给相关人员的手机发出短信进行报警，管理人员也可随时发短信指令查询当前监控量的状态。本产品的使用，将有助于提高实验室的安全系数，提高安全预警效率，降低潜在危险和损失。
3、系统适用范围
系统适用于大学、制药厂、医院、仓储中心、档案棺、血站、疾病防控中心、环保监测部门的实验室、办公室、冰箱、恒温箱、培养箱、冷库、仓库、大气、水质等等环境的监测和报警。本系统已经成功地在广州协和医院、医科大学、制药公司、石家庄药业集团、广州倍爱康生物制品公司等单位使用。

第四章 冰箱温度监控管理系统
KITOZER-2006温度监控管理系统能够实现对超低温冰箱，低温冰箱，血库冰箱，CO2培养箱，恒温培养箱，试剂冰箱，冷库等设备的实时温度监控和设备运行状态管理。
1、背景：
⑴冰箱分布比较分散，距离办公室又远，冰箱出现故障时无法第一时间得知
⑵冰箱室无人值班，冰箱坏了一晚上而第二天保存物品已经损坏
⑶手工的温度记录间隔时间过长，中间异常未及时处理
⑷手工记录数据和记录志数据的归档整理和查询，处理起来非常麻烦
⑸配有温度记录仪的设备因为忘记换纸而丢失一段记录
⑹有些没有温度记录仪的设备无法向管理部门提供保证条件合格的数据
2、系统特点：
温度实时集中显示与多样显示—实时记录，长期保存，定时备份，以及历史查询
                          丰富的报警功能—远程网络监控—严格的管理权限和原始数据的可靠性
◆本系统适用于实验室里各品牌各类型的冰箱，培养箱，冷库和试验环境,可以实现远程冰箱温度监控。
◆本系统可将冰箱温度监测记录电子化长期保存，实现冰箱异常时的音乐报警和远程报警。
◆冰箱温度监控界面可以采用列表形式和趋势图形式方便地查看。
◆通过本系统，可轻松查询到历史的冰箱温度监测记录并进行分析，数据可以用多种形式输出报表。
◆在设备异常时，系统输出报警信息的方式可以是音乐报警，短消息报警，拨号报警，电子邮件报警。
◆精简的数据格式：50台设备，每5分钟记录一次数据的情况下，采集10年的数据量总和仅为400MB。
◆数据为加密格式并可自动备份，实现了良好的安全性。
◆人性化管理界面方便操作。
◆中英文操作界面一键切换。
◆本系统的P11版本可提供对应FDA 21CFR PART11的解决方案
◆系统可应用于科研院所实验室、制药企业、血液中心、血站等单位的设备管理，是实验室质量管理的好帮手。
3、系统价值：
人力节约、 物品完好、 管理放心、 出差安心
4、规格性能表：
名称
温度管理系统
型号
KITOZER-2006
操作系统
Windows2000或WindowsXP以上
最多监控设备
256台
监测温度范围
-200~400℃
温度准确度
±0.5℃
温度精度
0.1℃
监测湿度范围
20～95%
采控界面
列表式或图线式
数据显示
正常数据绿色，异常数据红色
图表功能
图形化显示历史数据和即时数据/图线坐标自动适应数据
历史数据查询
图线式显示或列表式显示
报表输出
可使用Word,Excel,Txt,Html多种格式输出报表
打印功能
历史数据打印或即时打印
数据存档
即时存储/数据采用加密格式
数据备份
自动数据备份（可选每年/月/周/日一次）
远程监控
局域网或互联网远程电脑监控
密码保护
本地服务器端密码和远程客户端密码
音乐报警
可选择MP3格式报警音乐/各通道可单独设延时报警时间
报警静音
报警静音按钮；可设定自动重启时间
短消息报警
分时段分组发送，可设定发送次数和间隔（附带故障数据）
KITOZERil报警
多组地址设定（附带故障数据）
拨号报警
分时段分组拨打电话号码，可设定拨号次数和间隔
检修模式
检修状态下对应通道停止采集，该通道不报警
连接方式
RS-485连接或者有线/无线连接
产品支持
800免费电话支持

5、有线传输系统拓扑图：

6、无线传输系统拓扑图：

7、冰箱温度管理系统的绝对优势
做最专业最精确最稳定的温度管理系统
●我公司专业从事科研及医疗用专业制冷产品的相关服务，熟悉各种医疗科研冰箱的工作原理，在温度管理系统的设计和施工时将根据各种类型设备的不同特点提出针对性方案。
●专业制冷工程师负责系统重要部分的安装，具备国家承认的制冷设备维修等级资质，保障医疗冰箱设备在安装传感器过程中不受到任何损害；
●冰箱传感器的导入，专业而美观，依靠多年专业的医疗冰箱设备的维修经验，绝对不破坏医疗冰箱固有的结构，不损坏冰箱的任何密封件，且软件测量的温度与冰箱自身的温度保持一致；
●安装过程中，可以对每台冰箱进行专业的温度校准，因为并不是每台冰箱显示温度都是可靠的。保证冰箱实际温度、箱体显示温度、软件监测温度三者温度的同步及精确，且我公司可免费提供初始安装校准及一年后的二次校准，该校准符合厂家及国家计量部门的测量规范，还可以对发生温度偏差的设备进行修正。
●可实现冰箱断电报警、振荡保存箱的振荡报警等附加功能，该功能已经有客户实际应用，需另外计算费用。
●分级别报警系统：1级 声音报警 2级 手机短信报警（电话拨号报警） 3级 电子邮件报警。
●作为国际主流的医疗科研冰箱，超低温冰箱品牌之一的三洋的维修中心，我们随时掌握同类型设备的全球发展趋势，并将随时保持对温度管理系统产品的更新和发展。配套的升级服务将使本系统的用户在温度管理系统上长期保持先进性优势。
●根据对科研医疗制冷设备的多年经验和服务资质，我们可以提供全方位的服务，在进行本系统施工的时候可以配套实施对设备的巡检确认（CQ），运行确认(OQ)，性能确认(PQ)，校准确认(VQ)。
●整个系统具备国家质量监督检验单位的计量合格证书，而不是系统的某一个部分。
●系统严格符合国际 FDA  CFR21 Part11 规范。
●800 全国免费电话服务支持，三洋医疗科研设备在广州的维修中心，作为全国5大维修中心之一，具备强大的售后服务实力，有效的保障系统安全稳定的运行。
8、服务方式：
电话咨询
项目实施后，公司将提供800热线响应电话。用户产生的任何疑问或系统故障，随时都可以通过热线响应电话得到本公司的技术支持工程师的解答或远程诊断。
上门服务
如果远程诊断不能为用户找到问题原因，我们将尽快派工程技术人员到现场进行技术服务。完成服务后，由用户通过在我们的“维修报告”上签名予以监督。
服务响应时间：
服务响应时间为7×24小时全天侯电话响应，8小时内到现场。
9、应用领域：
⑴血液中心
⑵医院输血科
⑶疾病防疫系统
⑷科研机构
⑸生物制药等等
10、如果您的实验室有以下情况：
__设备室无人值班
___冰箱室和办公室相距很远
____您遇到过超低温冰箱坏了一晚上而第二天试剂全部报废
_____假期时因为担心设备情况而每天回实验室检查，觉得太麻烦
______希望向管理部门说明试剂的保存条件是合格的却无法证明
_______希望了解老冰箱是否还能够胜任冷冻工作

第五章 低温冰箱短信监控报警系统
一、概述
    《低温冰箱短信监控报警系统》是《短信监控报警系统》在低温冰箱温度监控与报警的具体应用。
    手机是人们日常工作中的业务管理，这是一种最先进、最便捷的移动应用概念。广州凯特优公司将针对医院、医学研究所等单位的实验室对低温冰箱的具体要求，提出利用手机短信进行监控和报警。为用户提供了一套集远程断电监控、远程低温监控、远程报警、数据采集和传输于一身的系统，功能丰富，性价比很高。
    我们利用手机短信来实现监控功能，一旦遇到断电、温度超标或门窗被非法打开、房间温湿度超标、被监控气体浓度超标时，系统都会及时给相关人员的手机发出短信进行报警，管理人员也可随时发短信指令查询当前监控量的状态。本产品的使用，将有助于提高实验室的安全系数，提高安全预警效率，降低潜在危险和损失。
二、系统功能描述:
1、UPS监控报警系统：
用于UPS的监控和报警。功能包括：
    1）短信报警：当UPS发生以下问题时，会给管理人员手机发短信进行报警：①市电异常，UPS转电池工作；②UPS低电量工作，电池将耗尽；③UPS通讯丢失或切断负载电源；④UPS设备需要更换新电池；⑤UPS设备开始转到旁路工作；⑥UPS出现不明故障
    2）短信控制：发送一条短信指令，可关闭或打开UPS（可选功能，不推荐使用）；
    3）状态查询：管理员发短信可以查询UPS的当前状态；
2、低温冰箱温度监控报警系统：
用于对冰箱温度的监控和报警，测温设备使用客户已有的低温测量设备或由客户提供。功能包括：
    1）短信报警：当冰箱温度值超出设定范围时，系统会给管理人员手机自动发短信进行报警；
    2）状态查询：发送一条短信指令，可以查询每台冰箱的当前温度；
3、PC端管理系统：
软件，安装在PC机上，客户需要提供一台PC机，PC机和短信设备通过串口相连。功能包括：
    1）实时获取短信设备传输的温度值；
    2）在PC机上实时显示各台冰箱的温度变化情况；
    3）历史数据查询、统计分析、打印
4、手机端监控系统：
软件，安装在管理人员的手机上，管理员发送命令，可以查询每台UPS的当前状态、查询每台冰箱的当前温度
5、实验室烟雾监控：
备选功能，不需另配短信监控报警设备，需要外接烟雾传感器；当烟雾浓度超出一定范围时，发短信报警；用户发短信指令，可以查询当前烟雾状态；
6、实验室门窗监控：
备选功能，需要外接门磁传感器或红外探测器；当门窗被非法打开时，发短信报警；用户发短信指令，可以查询当前门窗开启状态；
7、实验室温湿度监控：
备选功能，需要外接温湿度探测器；当实验室温湿度超出设定值时，发短信报警；系统根据实验室的温湿度值,自动控制实验室内排风扇、空调、加热器等设备的开关；用户发短信指令，可以查询当前实验室温湿度值

第六章 冷库监控系统实用案例
《冷库远程监控报警系统》广州莱安智能化系统开发有限公司针对客户对低温冷库温度监控的具体要求，提出的远程监控和报警的解决方案。方案集远程低温监控、远程报警、数据采集和传输于一身的系统，功能丰富，性价比很高。本方案还可以按照客户的要求，方便的进行扩充。
本系统适用于大学、制药厂、医院、仓储中心、档案棺、血站、疾病防控中心、环保监测部门的实验室、冷库、仓库、冰箱等环境的监测和报警。本系统已经成功地在多家单位使用。
公司近期主要相关案例
（1）广州某生物医药有限公司
两个冷库共4个点的温湿度监控，冷库外数字显示当前温湿度；温湿度异常时发短信进行报警，也可进行声光报警。
数据采集到计算机长期保存，温湿度发生异常时可在计算机上进行报警。系统提供历史数据查询、实时图表显示、报表打印等。
（2）广州某生物制品有限公司
成品库和冷冻库共8个点的温度监控、市电断电监控、烟雾消防监控等。温度超标、断电或者烟雾浓度超标时，系统立即给管理员发短信报警。发短信随时可以查询被监控点的温度值及是否断电。
（3）广州某医疗科技有限公司
冷库温湿度监控和断电监控，温湿度异常或者冷库断电时，发短信进行报警。
短信平台软件可以接收报警信息、并可以定时发送短信查询冷库的当前状态。冷库温湿度监控和断电监控，温湿度异常或者冷库断电时，发短信进行报警。
短信平台软件可以接收报警信息、并可以定时发送短信查询冷库的当前状态。系统同时提供短信群发、短信查询等功能。
（4）广州积水潭医院
冷库温湿度监控，温湿度异常时，发短信进行报警。
（5）广州协和医院
GLP实验室的12个点的温湿度监控，24个冰箱和3个恒温箱的温度监控，实验室UPS断电监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，还在管理员的手机上报警。发短信随时可以查询被监控点的温湿度值。
（6）石药集团维生药业
GLP实验室、研发室、无菌室、质量部共50个冰箱、恒温箱、培养箱点的温度监控，摇瓶间和恒温恒湿箱4个点的温湿度监控，实验室断电监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，还将报警信息上传到24小时值班的调度室进行统一处理。
（7）京卫制药
GLP实验室、研发室共8个冰箱、恒温箱的温度监控，药品成品库中5个点的温湿度监控。数据采集到计算机长期保存，温湿度发生异常或实验室断电，系统除了在计算机上报警之外，系统除了在计算机上报警之外，还在管理员的手机上报警。发短信随时可以查询被监控点的温湿度值。
（8）医科大学
GLP实验室、动物室、办公区共10个冰箱的温度监控，和54个点的温湿度监控。数据采集到计算机长期保存，报表每天自动打印，温湿度发生异常时，系统通过声音报警。

第七章 冷库温度报警监测记录系统
温度监测报警系统（以下简称KITOZER）测量范围为-55°C~+125°C，测量精度±0.5℃(在-10℃～＋85℃范围内)，主要用于仓储和环境温度监测，如冷库、冰箱、冰柜等设施。KITOZER具有同时采集多点温度数据、发出即时或延时报警信息和数据记录分析等功能，并且通过数据的记录分析功能，客户可以掌握自己的冷链设备（例如冷库、冷柜、冷藏车等）是否运行正常，是否需要维护。
KITOZER采用进口数字化温度传感器，区别于传统温度采集方案的模拟信号，提高了温度数据传输的稳定性和抗干扰能力。传感器支持“1-Wire”理论，网络布线方便经济。

在报警功能设计方面，KITOZER着重考虑用户使用的可靠性和便利性。采用了两种报警方式，分别是警灯报警和手机短信报警。特别是短信报警，可以设置多个手机号码接收报警信息，只要是能收到手机信号的地方，无论在哪里，用户都可以及时知道报警的发生。这些功能的设计，都是为了确保报警信息能及时被知道，使用户的财物得到保护。

通过KITOZER的数据分析软件，管理人员在办公室的终端计算机上就可以浏览实时温度数据。而且可以实现数据记录、历史数据调用、数据对比、数据总结、报表打印等功能。如果采用独立服务器作为终端计算机，配置上KITOZER以太网客户端软件，管理人员可以在全球任何有Internet的地方浏览被监测场所的温度状况

第八章 药品仓库温湿度监控短信报警系统
一、概述
目前医药行业对药品的存放环境是有严格要求的，怎样才算一个合格的药品仓库呢，它必须包括温度监控、湿度监控，这2点是必不可少的。严格的药品仓库环境监控，能够保证药品的存储质量，做到万无一失。
环境的温湿度对药品的保存寿命与质量有很大关系，高温高湿会使药品发霉，变质，完全失去药用价值。所以说控制药品仓库的温湿度是保存药品的必备条件。
本系统可以实现监测药品仓库内的温度和湿度变化情况，用户可根据实际要求，设定温度报警阀值和湿度报警阀值。当温度或湿度超出阀值，即刻会向所设定的手机号码发送报警信息，接收报警的手机数量没有限制，可同时向多个手机传送报警信息，以确保仓库内的药品存贮环境达到要求，从而保证药品的品质。
二、产品介绍
（1）、KITOZER7520  隔离型RS485/232转换模块

KITOZER7520是隔离型RS232/485转换器，RS232接口部件只使用RXD，TXD及GND三条信号线，无需其它方向控制信号线。数据流可实现自动判向，自动波特率适应等双向收发功能。
 波特率：300～115200 KITOZERSu
 RS232接口使用信号线：RXD、TXD、GNDu
 RS485通讯距离：≤1200m（9600u KITOZERS）
 RS485节点数：≤64u
 隔离电压：1000VDCu
 RS485保护：600W瞬态过压吸收电路，过流保护u
 RS485终端电阻：跳线选择u
 供电电压：8～37VDC，＜1Wu
 外形尺寸：115×72×26（mm）u
（2）、智能型温湿度变送器

KITOZER11RS温湿度变送器利用半导体敏感元件来测量空气中的温度、湿度，适用于室内环境测量，当敏感元件被监测到环境温度、湿度，输出智能数字信号。
该变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。
产品特点：
 薄型设计，轻巧美观。u
 独特风道设计，防止电路温升影响传感器真实测试。u
 LCD点阵显示。u
 专利结构技术，易于安装，易于维护。u
 精度高，一致性好。u
 RSu 422/485 通讯模块输出
 防护性能极好u
主要技术参数：

注意：该变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。
三、软件介绍
温湿度采集监测报警软件具备温湿度传感器的数据采集、数据存储、数据分析、温湿度上下限报警、短信报警提醒等功能；采用图形化显示界面，提供柱状图、实时曲线、历史曲线等显示手段，使用户观察数据更加直观和方便。
1.设备配置
该功能是使用软件的第一步。点击主界面中的<设备配置>按钮进入界面。

2.系统配置
数据存储、报警方式选择参数设定及软件注册。在主界面中点击<系统设置>按钮，进入界面。

3.权限管理
软件操作用户的权限管理，可以进行用户的添加、删除、修改密码、注销用户操作。在主界面点击<权限管理>按钮进入界面。

4.实时监测
软件的主功能和主界面，在该界面中用户可以实时查看当前系统中各温湿度传感器的数据及报警信息。点击<实时监测>按钮，显示该界面。

5.报警查询
查询历史报警信息。点击<报警查询>进入界面。

在该界面中，用户可以通过选择设备标识和时间段来查询相关历史报警信息。
点击<导出>按钮，将查询到的报警信息导出到Excel表格中。
6.历史数据
历史温湿度数据的查询显示。点击<历史数据>按钮进入界面。

7.短信设置
进行短信报警及其相关的各项设置。点击<短信设置>按钮进入界面。

8.退出系统
点击退出按钮，退出软件。
四、系统示意图

第九章 冰箱温度监控报警系统设计方案
冰箱温度监控方案包含数据采集、远程监控和报警、数据统计的系统，功能丰富，性价比很高。适用于大学、制药厂、医院、仓储中心、档案棺、血站、疾病防控中心、环保监测部门的冰箱、实验室等环境的监测和报警。本系统已经成功地在多家单位使用。我们提供多种监控方案，用户可以根据实际情况选择不同的监控方案。
一、单点温度监控：
如果只是监控冰箱中一个点的温度，实现超温短信报警的功能，可以选择价格低廉的KTR01温度报警器，没有必要选择功能复杂的设备【详细】。
度报警器名称
报警器图片

温度报警器功能说明
温度报警器
  KTR01

① 功能：可实时监控指定点的温度，一旦温度高于预先设定上限或低于下限时，可给五个手机发短信报警。管理员发短信“查询”可实时查询当前的温度值。
② 用途：产品是测温与短信报警一体化的电子设备
    内置式产品适合机房、仓库、库房中一个点的温度监控，0～60℃
    外置式产品适合冷库、冰箱、恒温箱中一个点的温度监控，－55～125℃
③ 特点：产品功能单一，但性能稳定，价格低廉。专为低端应用而定制。
 温度报警器
  KTR16

① 16个温度监测输入端口：可实现最多16个点的温度监控，温度范围：－55～125℃。
② 短信报警：被监测点温度超标时，可给用户发短信报警。
③ 声光报警：随机赠送声光报警器，被监测点温度超标时，进行声光报警。
④ 短信查询：管理员发短信“查询”可实时查询当前的被监控温度值。
⑤ 随机赠送数据采集软件，可通过RS232将数据采集到电脑中进行图表处理和数据保存。
⑥ 特点和用途：设备是测温、短信报警、声光报警、数据采集的一体化集成设备，适合各种需要检测温度的场所。产品价格低廉、专为低端应用而定制。

 温度报警器
  KTR64

① 6个模拟量输入端口：可以接标准模拟量输入，实现温湿度、电流电压等监控。
② 8个温度监测输入端口：可实现最多8个点的温度监控，监控范围：－55～125℃。
③ 市电监控：内置断电探测器和后备电源，可在断电时继续工作，并发短信报警。
④ 短信报警：被监测点的指标超标时，可给五个手机发短信报警。
⑤ 短信查询：发“查询”可实时查询当前的被监控的所有状态。
⑥ 用途：设备是测温、短信报警、数据采集的一体化集成设备，适合各种需要检测温度的场所，包括冷库、冰箱、恒温箱、培养箱、机房微环境、仓库等。

 温度报警器
  KTR100

① 8个模拟量输入端口：可接标准模拟量输入，实现温湿度、电流电压等指标的监控。
② 8个开关量输入端口：可实现漏水监控、消防监控、入侵防盗报警、UPS监控等功能。
③ 32个温度输入端口：可实现最多32个点的温度监控，适合多点温度监控的场合。
④ 市电监控：壁挂机箱式产品中内置断电探测器和后备电源，可以监控市电断电。
⑤ 短信报警和短信查询
⑥ 常见用途：
       机房监控：中小机房的环境监控、设备监控、机柜机设备内部微环境温度监控。
       冷库监控：本设备适合冷库的多点温度监控和市电监控。
       实验室监控：本设备适合实验室内的多点温度监控和市电监控。
       其他如恒温箱、培养箱、仓库等环境中的温度监控、远程报警和数据采集

二、短信远程监控方案：
基于硬件设备的方案，温度监控、市电监控、短信报警。价格低廉，功能实用。
本公司生产的报警器，可以实时获取所连接的温度传感器的信号，根据预先设定的上下限，进行短信报警。基于短信报警器的方案，操作简单，功能实用，价格低廉。系统可不需要电脑而独立使用，更无需因特网。
       报警器提供
