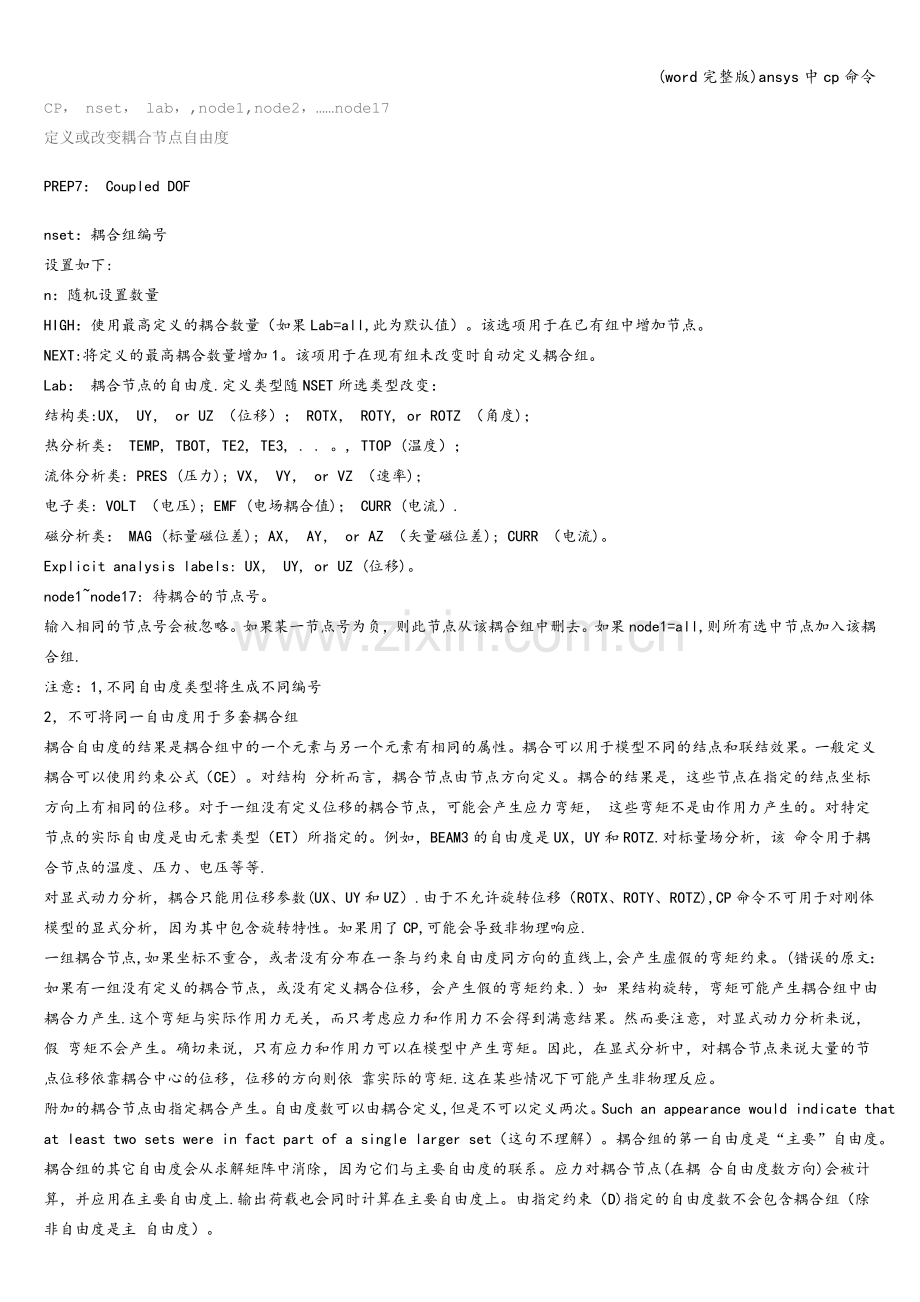

CP， nset， lab，,node1,node2，……node17
定义或改变耦合节点自由度
PREP7： Coupled DOF
nset：耦合组编号
设置如下:
n：随机设置数量
HIGH：使用最高定义的耦合数量（如果Lab=all,此为默认值）。该选项用于在已有组中增加节点。
NEXT:将定义的最高耦合数量增加1。该项用于在现有组未改变时自动定义耦合组。
Lab： 耦合节点的自由度.定义类型随NSET所选类型改变：
结构类:UX， UY， or UZ （位移）； ROTX， ROTY, or ROTZ （角度)；
热分析类： TEMP, TBOT, TE2, TE3, . . 。, TTOP (温度）；
流体分析类: PRES (压力); VX， VY， or VZ （速率)；
电子类: VOLT （电压); EMF (电场耦合值)； CURR (电流）.
磁分析类： MAG (标量磁位差); AX， AY， or AZ （矢量磁位差); CURR （电流)。
Explicit analysis labels: UX， UY, or UZ (位移)。
node1~node17: 待耦合的节点号。
输入相同的节点号会被忽略。如果某一节点号为负，则此节点从该耦合组中删去。如果node1=all,则所有选中节点加入该耦合组.
注意：1,不同自由度类型将生成不同编号
2，不可将同一自由度用于多套耦合组
耦合自由度的结果是耦合组中的一个元素与另一个元素有相同的属性。耦合可以用于模型不同的结点和联结效果。一般定义耦合可以使用约束公式（CE）。对结构 分析而言，耦合节点由节点方向定义。耦合的结果是，这些节点在指定的结点坐标方向上有相同的位移。对于一组没有定义位移的耦合节点，可能会产生应力弯矩， 这些弯矩不是由作用力产生的。对特定节点的实际自由度是由元素类型（ET）所指定的。例如，BEAM3的自由度是UX，UY和ROTZ.对标量场分析，该 命令用于耦合节点的温度、压力、电压等等.
对显式动力分析，耦合只能用位移参数(UX、UY和UZ）.由于不允许旋转位移（ROTX、ROTY、ROTZ),CP命令不可用于对刚体模型的显式分析，因为其中包含旋转特性。如果用了CP,可能会导致非物理响应.
一组耦合节点,如果坐标不重合，或者没有分布在一条与约束自由度同方向的直线上,会产生虚假的弯矩约束。(错误的原文：如果有一组没有定义的耦合节点，或没有定义耦合位移，会产生假的弯矩约束.）如 果结构旋转，弯矩可能产生耦合组中由耦合力产生.这个弯矩与实际作用力无关，而只考虑应力和作用力不会得到满意结果。然而要注意，对显式动力分析来说，假 弯矩不会产生。确切来说，只有应力和作用力可以在模型中产生弯矩。因此，在显式分析中，对耦合节点来说大量的节点位移依靠耦合中心的位移，位移的方向则依 靠实际的弯矩.这在某些情况下可能产生非物理反应。
附加的耦合节点由指定耦合产生。自由度数可以由耦合定义,但是不可以定义两次。Such an appearance would indicate that at least two sets were in fact part of a single larger set（这句不理解）。耦合组的第一自由度是“主要”自由度。耦合组的其它自由度会从求解矩阵中消除，因为它们与主要自由度的联系。应力对耦合节点(在耦 合自由度数方向)会被计算，并应用在主要自由度上.输出荷载也会同时计算在主要自由度上。由指定约束（D)指定的自由度数不会包含耦合组（除非自由度是主 自由度）。

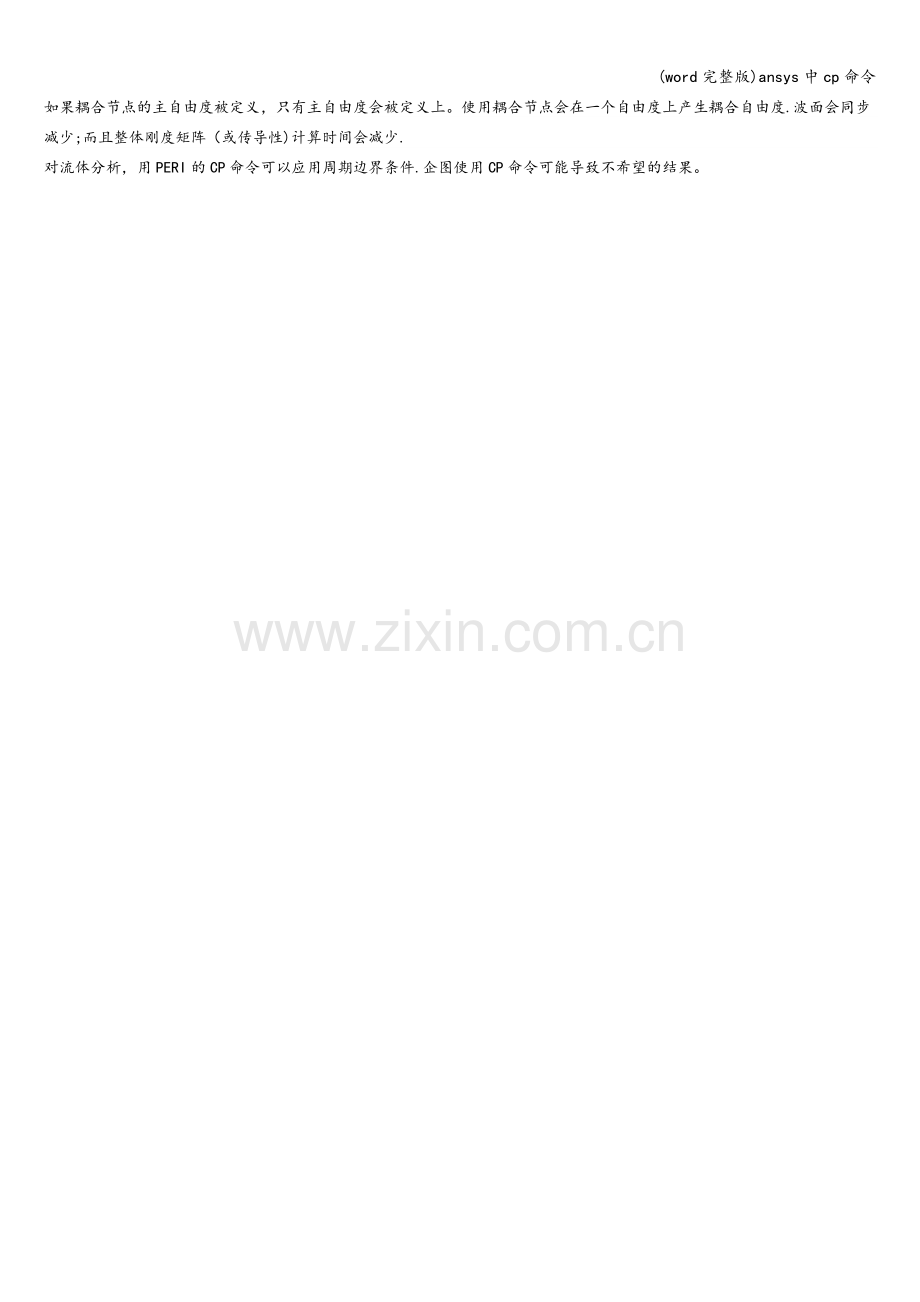

如果耦合节点的主自由度被定义，只有主自由度会被定义上。使用耦合节点会在一个自由度上产生耦合自由度.波面会同步减少;而且整体刚度矩阵（或传导性)计算时间会减少.
对流体分析，用PERI的CP命令可以应用周期边界条件.企图使用CP命令可能导致不希望的结果。
