20万吨/年电石项目
环境影响报告书
(报批稿)

云南文山州煤业有限公司20万t/a电石项目环境影响报告书

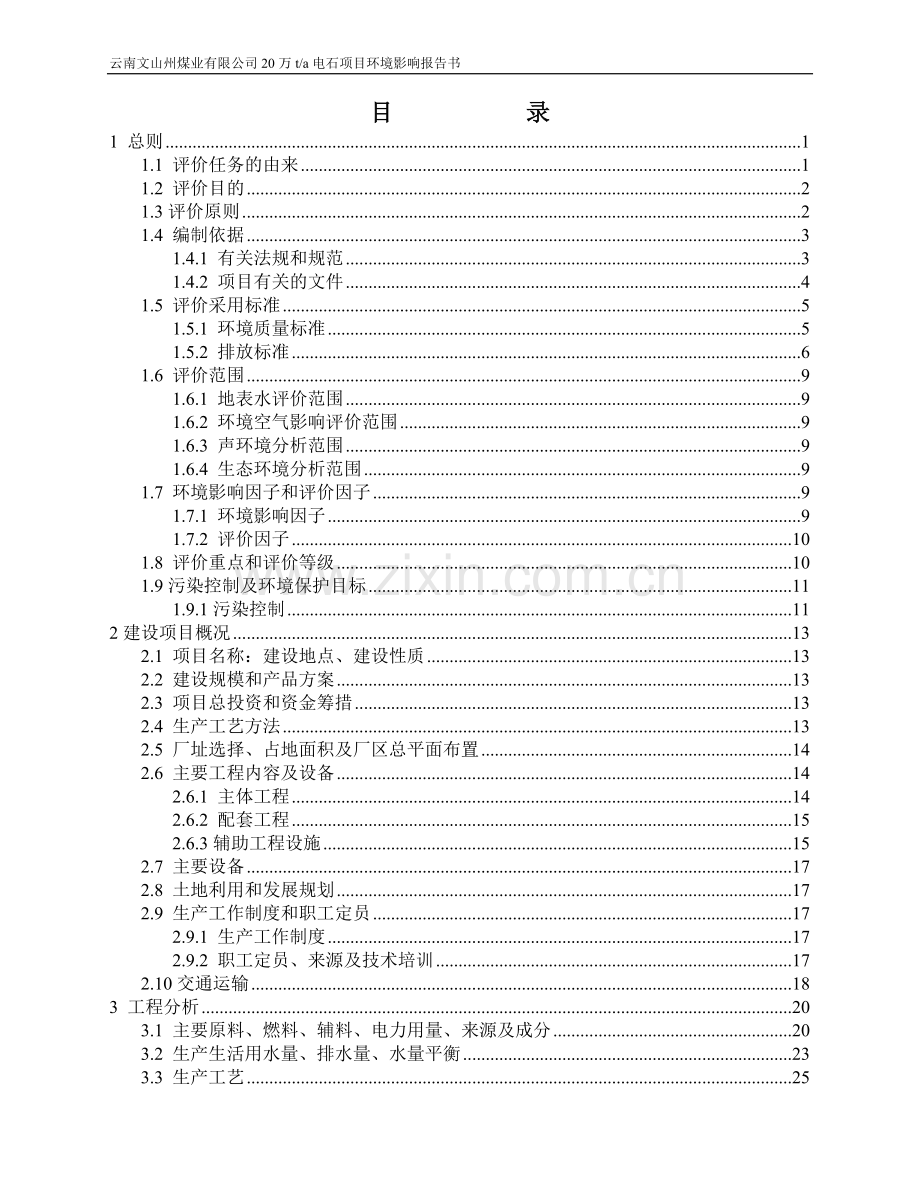

目 录
1 总则 1
1.1 评价任务的由来 1
1.2 评价目的 2
1.3评价原则 2
1.4 编制依据 3
1.4.1 有关法规和规范 3
1.4.2 项目有关的文件 4
1.5 评价采用标准 5
1.5.1 环境质量标准 5
1.5.2 排放标准 6
1.6 评价范围 9
1.6.1 地表水评价范围 9
1.6.2 环境空气影响评价范围 9
1.6.3 声环境分析范围 9
1.6.4 生态环境分析范围 9
1.7 环境影响因子和评价因子 9
1.7.1 环境影响因子 9
1.7.2 评价因子 10
1.8 评价重点和评价等级 10
1.9污染控制及环境保护目标 11
1.9.1污染控制 11
2建设项目概况 13
2.1 项目名称：建设地点、建设性质 13
2.2 建设规模和产品方案 13
2.3 项目总投资和资金筹措 13
2.4 生产工艺方法 13
2.5 厂址选择、占地面积及厂区总平面布置 14
2.6 主要工程内容及设备 14
2.6.1 主体工程 14
2.6.2 配套工程 15
2.6.3辅助工程设施 15
2.7 主要设备 17
2.8 土地利用和发展规划 17
2.9 生产工作制度和职工定员 17
2.9.1 生产工作制度 17
2.9.2 职工定员、来源及技术培训 17
2.10交通运输 18
3 工程分析 20
3.1 主要原料、燃料、辅料、电力用量、来源及成分 20
3.2 生产生活用水量、排水量、水量平衡 23
3.3 生产工艺 25
3.3.1 石灰石采矿工艺方法 26
3.3.2 原料制备和贮运 27
3.3.3 石灰生产工艺流程 29
3.3.4 电石生产工艺流程 29
3.4主要污染来源分析 33
3.4.1施工期污染来源及非污染生态影响 33
3.4.2 运营期主要污染来源 35
3.4.3噪声 36
3.5 主要污染物的产生治理和排放分析 37
3.5.1废气 37
3.5.2 废水产生量及主要污染物浓度 41
3.5.3废渣 41
3.5.4噪声 42
3.6 拟采取的环保措施分析 42
3.6.1 废气和粉尘 42
3.6.2 废水治理 44
3.6.3 废渣处置 45
3.6.4 噪声 46
3.7非正常排放分析 46
3.8 工程分析小结 47
4 建设项目周围环境概况 46
4.1 地理位置 46
4.2 地貌、水文、气候气象 46
4.2.1 地形、地貌 46
4.2.2 水文 47
4.2.3 气候及气象 47
4.3环境质量状况 47
4.3.1环境空气质量 47
4.3.2声环境 49
4.3.3 生态环境 49
4.3.4 水环境 49
4.4 社会经济情况 51
4.4.1 全县社会经济状况 51
4.4.2 工业 51
4.4.3 农业 52
4.4.4 厂址和矿山周围社会经济概况 52
5 环境影响预测、分析和评价 53
5.1 环境空气质量现状及影响预测评价 53
5.1.1环境空气质量现状评价 53
5.1.2环境空气影响预测及评价 56
5.2 地表水环境影响分析 67
5.2.1 地表水环境现状 67
5.2.2 地表水环境影响分析 68
5.2.3 对策措施及建议 70
5.3 声环境影响分析 70
5.3.1项目的噪声源强及排放特征 70
5.3.2拟采取的防噪措施效果分析 71
5.3.3声环境影响分析 71
5.3.4对策措施 72
5.4废渣处置及环境影响分析 73
5.4.1项目废渣产生类型、数量及主要成分 73
5.4.2项目废渣的处理和处置方式 73
5.4.3矿山排土场选址可行性及环境影响分析 74
5.5生态环境影响分析 76
5.5.1 土地利用现状 76
5.5.2 植被情况 76
5.5.3 生态影响分析 76
5.6石灰石矿山开采环境影响分析 78
5.6.1 矿区及矿体地质概况 78
5.6.2矿区开采技术条件 81
5.6.3采矿方法及主要设备 82
5.6.4环境影响分析 84
5.5.5 对策措施和建议 92
6 厂址选择的合理性和环境可行性分析 94
7 清洁生产分析 97
7.1生产工艺设备的合理性和先进性分析 97
7.1.1工艺设备符合国家产业政策 97
7.1.2生产工艺先进性分析 97
7.2原材料的选用及消耗指标 98
7.3能源、资源的耗用指标 98
7.4主要污染物产生量、治理措施和排放水平分析 99
7.5综合利用水平分析 100
8 总量控制 101
8.1 废气及主要污染物 101
8.2 废水 101
8.3 固体废弃物 101
9环境经济损益分析 102
9.1项目环保投资 102
9.2环境效益分析 102
9.3经济效益分析 103
9.4社会效益 104
10环境管理与环境监测计划建议 105
10.1环境管理机构及规章制度 105
10.1.1环境管理机构 105
10.1.2 规章制度 105
10.2施工期的环境监理工作 105
10.3生产营运期环境监测计划 106
10.4厂界噪声 107
10.5环境空气监测 107
11公众参与 110
11.1 概述 110
11.2 公众参与调查的原则 110
11.3 公众参与的调查方法 111
11.4 调查范围 111
11.4 调查结果 111
11.5 公众调查意见综合 112
12.环境保护对策措施和建议 116
12.1矿山开采的环保措施 116
12.2 烟（粉）尘治理补充措施 116
12.3其它环保补充措施 117
12.4建议 118
13 结论 119
13.1 项目采用的电石生产工艺设备符合国家产业技术政策 119
13.2 项目的建设符合云南省化学工业发展规划 119
13.3项目厂址选择合理 119
13.4石灰石矿山地址选择合理可行 119
13.5项目厂址环境质量现状良好 120
13.6项目总体设计方案符合清洁生产原则 120
13.7项目拟采取的环保措施基本合理可行 121
13.8 项目的主要污染物可实现达标排放 122
13.9项目的环境影响不会导致所在区域环境功能的降低 122

1 总则
1.1 评价任务的由来
文山壮族苗族自治州位于滇东南边陲，东北和东南面与广西百色地区接壤，南面与越南民主共和国交界，西南和西北与红河州毗邻，北面与曲靖地区相连。州政府文山城距昆明356km。文山州自五十年代至九十年代，断续地经历了援越和自卫反击战争，错过了经济发展良机，使经济基础相对滞后。近年来，文山州经济快速增长。目前，经济增长率已跃升至云南16个地州的前列。
近年来，以电石为原料的产品发展速度加快，给电石市场带来了良机，云南省盐化股份有限公司在安宁建设聚氯乙烯（PVC）树脂生产基地，今年年底将建成年产10万吨聚氯乙烯生产装置，最终将建成20万吨的生产规模，加上原生产线改造的5万吨/年规模，每年需要电石约40万吨。因此文山州煤业有限公司，根据文山州有丰富石灰石和电力优势，加上煤业有限公司近年来的发展和改制，拥有资产18亿元，具有一定的实力，在文山州委、州政府和砚山县委、县政府的大力支持协助下，决定在文山州砚山县建设年产20万吨的电石生产项目。为在建设电石厂的同时保护环境，按照《中华人民共和国环境影响评价法》和云南省的建设项目环境管理规定，文山普阳煤化有限公司委托云南省环保产业科技开发中心承担该建设项目的环境影响评价工作 。接受委托后，我中心于2005年4月组织技术人员到现场进行了实地踏勘和资料收集，并根据国家和我省建设项目环境保护管理的程序和有关规定，编制了《云南文山州煤业有限公司20万吨/年电石项目环境影响评价大纲》报经省建设项目审核受理中心组织专家评审通过，根据《环评大纲》和《技术评估意见》进行了环境现状监测和调查，公众参与调查等等现场工作，各专题的资料整理、分析、预测评价工作，按照《环境影响评价技术导则》和有关规范要求，编制出《云南文山州煤业有限公司20万吨/年电石项目环境影响报告书》上报审批。
1.2 评价目的
本次环境影响评价的目的是在调查收集分析拟建厂址周围自然、社会环境状况和有关资料的基础上，根据项目的《可行性研究报告》提出的建设内容和生产工艺，对项目进行工程分析，核实主要污染物排放参数。按照相关技术规范和标准要求和环境功能要求，对该项目的环境影响做出预测评价。根据预测评价结果对建设项目环境可行性作出明确结论，并提出缓解不利环境影响的对策措施，为设计和主管部门的决策和管理提供科学依据。
1.3评价原则
a．符合砚山县总体规划的原则；
b．建设项目符合国家产业政策的原则；
c．项目建设不改变当地环境功能的原则；
d．污染物达标排放的原则；
e．清洁生产的原则；
f．总量控制的原则；
1.4 编制依据
1.4.1 有关法规和规范
（1）《中华人民共和国环境影响评价法》
（2）《中华人民共和国环境保护法》
（3）《中华人民共和国水污染防治法》
（4）《中华人民共和国固体废弃物污染环境防治法》
（5）《中华人民共和国大气污染防治法》
（6）《中华人民共和国噪声污染防治法》
（7）《中华人民共和国清洁生产促进法》
（8）国务院第253号令《建设项目环境保护管理条例》
（9）国家发展和改革委员会2004年第76号公告《电石行业准入条件》；
（10）云南省人民政府第105号令《云南省建设项目环境保护管理规定》；
（11）国家环境保护局发布的（HJ/T2.1～2.3—93）《环境影响评价技术导则—总纲、大气环境、水环境》、（HJ/T2.4—93）《环境影响评价技术导则—声环境》、（HJ/T19—97）《环境影响评价技术导则—非污染生态影响》；
（12）国家计委、国家环保总局计价格【2002】244号《关于规范环境影响咨询收费有关问题的通知》。
（13） 砚山县总体规划和相关产业发展规划。
（14） 云南省环保局 《云南省地表水水功能区划（复审）》。

1.4.2 项目有关的文件
（1）云南省化工设计院有限公司编制的《文山州煤业有限公司20万吨/年电石项目可行性研究报告》（送审稿） 2005年4月；
（2）文山州煤业公司提供的的相关资料；
（3）四川省宜宾昌宏化工有限责任公司编制的《云南砚山20万吨电石工程新建20000KVA内燃式电石炉技术方案》及补充资料；
（4）《砚山县红舍克东山石灰石矿勘察地质报告》普阳煤化有限公司；
（5）《砚山县红舍克东山石灰岩矿山地质灾害危险性评估说明书》、昆明煤炭设计研究院；
（6）砚山县发展和改革局文件（砚发[2005]42号）《关于石灰石矿山（20万t/年）项目的批复》；
（7）云南普阳煤化工有限公司《20万t/年电石厂炉型改变的情况说明》；
（8）云南省建设项目审核受理中心文件（云环评估纲【2005】43号）《关于云南文山州煤业有限公司20万吨/年电石项目环境影响评价大纲的技术评估意见》；
（9）文山州环保局对《云南文山煤业有限公司20万t/a电石项目》环境保护执行标准的确认函；
（10）云南省经济委员会《投资项目备案证》2005年9月22日；
（11）“云南文山州煤业有限责任公司20万t/a电石项目环境影响报告书”技术评估会议《会议纪要》；
（12）“排土场址方案”云南普阳煤化有限公司；
（13）“电石渣收购协议” 2005年9月11日。
1.5 评价采用标准
根据文山州环保局对《云南文山州煤业有限公司20万吨/年电石项目环境保护执行标准的确认函》，项目执行标准如下：
1.5.1 环境质量标准
a. 环境空气
项目厂址周围及关心点执行《环境空气质量标准》（GB3095—1996）二级标准及《保护农作物的大气污染物最高允许浓度》（GB9137—88），其具体项目及标准限值见表1—1和表1—2。
表1—1 《环境空气质量标准》
污染物名称
取值时间
二级标准浓度限值mg/m3（标准状态）
总悬浮颗粒物

年平均
0.20
日平均
0.30
可吸入颗粒物

年平均
0.1
日平均
0.15
二氧化硫

年平均
0.06
日平均
0.15
一小时平均
0.50
表1—2 《保护农作物的大气污染物最高允许浓度》 单位：mg/m3
污染物
作物敏感程度
生长季平均浓度
日平均浓度
任何一次
农作物种类
二
氧
化
硫
敏感
作物
0.05
0.15
0.50
小麦、大麦、荞麦、大豆、甜菜、芝麻
菠菜、青菜、白菜、莴苣、黄瓜、南瓜、西葫芦、马铃薯
苹果、梨、葡萄
苜蓿、三叶草、鸭茅、黑麦草
中等敏感作物
0.08
0.25
0.70
水稻、玉米、燕麦、高粱、棉花、烟草
番茄、茄子、胡萝卜
桃、杏、李、柑桔、樱桃
抗性作物
0.12
0.30
0.80
蚕豆、油菜、向日葵
芋头、甘蓝
草莓
b. 地表水环境
地表水执行《地表水环境质量标准》（GB3838—2002）Ⅲ类标准,其具体项目及标准限值见表1—3。
表1—3 《地表水环境质量标准》 单位:除pH外，均为mg/L
污染物名称
pH
氨氮
化学需氧量（CODCr）
生化需氧量（BOD5）
总磷（以P计）
Ⅲ类标准值
6—9
≤1.0
≤20
≤4
≤0.2
c. 声环境
环境噪声执行《城市区域环境噪声标准》（GB3096—93）的2类标准，标准限值见表1—4。
表1—4 《城市区域环境噪声标准》
类别
昼间[dB（A）]
夜间[dB（A）]
2
60
50
1.5.2 排放标准
a. 大气污染物排放标准
项目废气污染物和粉尘执行《工业炉窑大气污染物排放标准》GB9078—1996表2、表4 二级标准和《大气污染物综合排放标准》（GB16297—1996），其具体项目及标准值见表1—5、1—6和表1—7。
表1—5 《工业炉窑大气污染物排放标准》
项目
标准级别
排放限值（mg/m3）
烟气黑度
烟(粉)尘浓度（mg/m3 ）
二
200
1级
无组织排放烟(粉)尘浓度（mg/m3 ）
5
表1—6 工业炉窑有害污染物最高排放浓度
SO2
标准级别
97年1月1日起新建的炉窑（mg/m3）
二
850
烟囱高度：各种工业炉窑烟囱（或排气筒）最低允许高度为15m。
表1-7大气污染物综合排放标准》（GB16297—1996）粉尘颗粒物执行表2二级标准。
表1-7 大气污染物排放标准
污染物
排放限值（浓度mg/ m3）
颗粒物
120
无组织排放颗粒物
周界外最高1.0
b. 噪声标准
本项目执行《工业企业厂界噪声标准》（GB12348—90）Ⅱ类标准，标准限值见表1—8
表1—8《工业企业厂界噪声标准》
类别
昼间[dB（A）]
夜间[dB（A）]
Ⅱ
60
50
c. 废水排放执行《污水综合排放标准》（GB8978-1996）表4一级标准和《农田灌溉水质标准》（GB5084-92）表1旱作标准；其具体项目及标准限值见表1—9和表1-10。
表1—9《污水综合排放标准》 单位：除pH外,均为mg/L
污染物
pH
SS
BOD5
COD
NH3-N
动植物油
一级标准
6-9
70
20
100
15
10

表1—10《农田灌溉水质标准》 单位： mg/L
污染物
SS
BOD5
CODcr
凯氏氮
旱作标准
200
150
300
30
d. 施工噪声：执行《建筑施工场界噪声限值》（GB12523—90）。其具体标准限值详见表1—11。

表1—11 《建筑施工场界噪声标准限值》 单位：dB
施工阶段
主要噪声源
噪声限值
昼间
夜间
土石方
推土机，挖掘机、装载机等。
75
55
打桩
各种打桩机等
85
禁止施工
结构
混凝土搅拌机、振捣棒、电锯
70
55
装修
吊车、升降机等
65
55
e. 固体废物执行《一般工业固体废物贮存、处置场污染控制标准》（GB18599—2001）第Ⅰ类一般工业固体废弃物贮存处置场的环保要求。
f. 项目的石灰窑执行《石灰厂卫生防护距离标准》（GB18076－2000），具体见表1－12。
表1－12 《石灰厂卫生防护距离标准》
风速（m/s）
距离（m）
<2
300
2－4
200
>4
100
1.6 评价范围
1.6.1 地表水评价范围
由于评价区附近没有河流，本次评价考虑厂址和石灰石矿山附近的农灌沟、水塘和距厂址4km的红舍克水库。
1.6.2 环境空气影响评价范围
厂区以项目电石炉排气筒为中心，厂址上风向（南面）2.0km，下风向（北面）4.0km，东西两侧各1.5km，共18km2，石灰石矿山以采区边界外延500m。评价范围见图1—1。
1.6.3 声环境分析范围
电石厂厂界及关心点。
1.6.4 生态环境分析范围
拟建厂址周边400m和矿山开采区周边400m。
1.7 环境影响因子和评价因子
1.7.1 环境影响因子
建设项目的主要环境影响问题是：废气排放对大气环境的影响和生态环境的影响。次要环境影响问题是：废水对地表水质影响，项目施工期对土壤及农业生产的影响，以及噪声和固废处置对声环境和地表水、社会环境影响。该项目对环境的影响主要是在运行期。主要环境影响因子见表1—14。
表1—14 主要环境影响因子表
环境要素
影响因子
大气环境
TSP、SO2、NO2、PM10
地表水环境
水温、NH3-N、SS、磷酸盐、CODCr、BOD5
声环境
噪声
生态环境
植被、农作物、土壤、水土流失
1.7.2 评价因子
按照环境影响因子的识别分析，按其影响程度和所处地区的环境功能，经筛选确定项目的评价因子如下：
空气环境评价因子：TSP、SO2、PM10。
水环境评价因子： CODCr、BOD5、NH3-N。
生态环境评价因子：植被、农作物、水土流失。
声环境评价因子：等效声级（Leq【dB(A)】）
1.8 评价重点和评价等级
根据建设项目的性质和污染特征的分析结果，结合当地环境特点，分析确定本次环评的重点为工程分析、大气环境影响评价。对生态环境影响、固体废弃物影响、水环境影响以及声环境影响作一般性分析。
按《环境影响评价技术导则-大气环境》，对评价等级进行判别。
根据项目的主要污染物烟尘排放量、周围地形的复杂程度以及应执行的大气环境质量标准等因素，确定大气环境影响评价工作等级。
经过对项目的工程分析，选定烟尘为主要污染物计算等标排放量：
计算公式为：P=Q/C0×109
式中： P—等标排放量，m3/h；
Q—单位时间排放量，t/h；
C0—大气环境质量标准，mg/m3。
经过计算得出P为0.6×108 <2.5×108。
厂址属低山丘陵地形，因此确定环境空气评价级别为三级评价。
1.9污染控制及环境保护目标
1.9.1污染控制
根据拟建项目的工程和污染特征，污染控制的重点是从石灰石矿山开采、原料制备、烘干至电石炉生产全过程，尾气中的粉尘（烟尘）治理措施，确保废气排放口的粉尘(烟尘)和二氧化硫达标排放。生产废水封闭循环不外排。废渣综合利用，安全处置，场界噪声达标。并按清洁生产原则对原料燃料消耗指标，污染物产生量进行考核分析。
1.9.2环境保护目标
（1）环境空气：拟建厂址和矿区附近的村庄以及居民点即拟建厂址北面3.5km的红舍克村和西南面1km的农场居住点。按《环境空气质量标准》(GB3095-96)二级标准保护。
（2）地面水：距拟建厂址3.5km的红舍克水库按《地表水环境质量标准》（GB3838—2002）的Ⅲ类标准保护。
拟建厂址附近的水塘和农灌沟按《农田灌溉水质标准》（GB5084－92）旱作标准保护。
（3）声环境：拟建厂址和矿区附近村庄居住区，按《城市区域环境噪声标准》（GB3096—93）的II类标准保护。
（4）生态环境：拟建厂址和矿区周围的农作物和植被
根据项目场址周围自然和社会环境情况，以及本项目环境污染特征，确定环境保护目标，见表1—15。

表1—15 环境保护目标
保护目标
环境因素
环境保护目标以及距厂场距离
环境功能及保护级别
环境空气
红舍克村，厂址北方3.5km，人口为1192；西南面1.0km农场人员居住点，居住人员约为100人；厂址北面约1公里的仓库
居住区,《环境空气质量标准》(GB3095-96)二级标准
环境噪声
农场人员居住点，西面1.0km
居住区，《城市区域环境噪声标准》（GB3096—93）的II类标准
地表水
拟建厂址北面4km的红舍克水库和附近的水塘
《地表水环境质量标准》（GB3838—2002）的Ⅲ类标准和GB5084-92《农田灌溉水质标准.》
生态环境
厂址周围农田的农作物及树木、植被
《保护农作物的大气污染物最高允许浓度》（GB9137—88）

2建设项目概况
2.1 项目名称：建设地点、建设性质
项目名称：云南文山州煤业有限公司20万吨/年电石建设项目；
建设地点：文山州砚山县城西北面约14km的铳卡石门坎。
建设性质：新建
2.2 建设规模和产品方案
建设规模：电石20万吨/年【4万吨/台.年（20000KVA）×5】；配套原料36万吨/年石灰石和19.6万吨/年石灰。
产品方案：商品电石（CaC2）20万吨/年，产品质量标准达到GB10665－97标准要求；中间产品－石灰19.6万吨/年符合电石生产质量要求。石灰石质量，规格符合石灰生产质量要求。
2.3 项目总投资和资金筹措
项目估算投资总额1.997亿元，由普阳煤化有限责任公司自筹和申请银行贷款，其中环保投资约为1608万元，占总投资的8％。
2.4 生产工艺方法
生产工艺方法为电炉熔炼法。采用单台容量20000KVA的五台内燃式电石炉，根据项目所在地为西部地区、小水电丰富、石灰石资源丰富，文山所属砚山等六个县均为国家确定的重点贫困地区，符合《电石行业准入条件》。
2.5 厂址选择、占地面积及厂区总平面布置
拟建厂址选择在砚山县城西北面的14km的铳卡石门坎，场地地形较平坦、开阔、原为旱地，附近有少量植被，主要为桉树和李子树。项目不涉及移民搬迁问题。石灰石矿山位于厂址东南面0.4km—1.2 km左右。
厂区总占地面积5938m2（合89.06亩）；石灰石矿山占地面积0.86km2。
项目厂区仅设倒班宿舍、职工食堂和浴室等生活设施。
项目总平面布置见图2-1。
2.6 主要工程内容及设备
2.6.1 主体工程
（1）20000 KVA内燃式电炉五台及主厂房：由电炉主体、自动配料加料系统、炉盖、电炉短网系统、电极柱装置、液压传动系统、水冷系统、自动监控系统等组成。主厂房建筑及面积14000m2，总高度24m。
（2）原料、燃料制备、贮存、运输系统：由石灰石破碎、筛分（拟建于矿山）合格料贮仓，焦炭筛分、贮仓、运输、提升系统以及原料、燃料加工的除尘装置等组成。
（3）焦炭烘干系统：由2台迴转式烘干机和受料斗、上料机、提升机、出料机以及尾气除尘净化系统组成。热源由电石炉炉气供给（炉气温度400—600℃）。烘干后的焦炭再次进行筛分去掉焦末，送入合格焦炭仓待用。
（4）炉气除尘净化系统：采用80 m2双电场卧式静电除尘器，加增湿塔降温装置。采用PLC可编程序自动控制系统和手动辅助控制系统。配备160KW除尘风机和25KW高扬程喷淋水泵。一期三台炉共用一套静电除尘装置，一座60 m高的烟囱。二期两台炉再设一套静电除尘装置和一座60 m高的烟囱。
（5）出炉烟气收集净化系统：由集烟罩、布袋除尘器、离心风机、排烟管组成。出炉烟气由引风机引入电石炉烟气排放系统由60m烟囱排放。
（6）电石出炉装置：由烧穿电极枪、捅条、吹氧管、电石锅、出炉轨道、出炉小车、卷扬机、堵头、堵眼泥球、挡热板等组成。
（7）电石冷破厂房：出炉熔融电石入电石锅由小车送入冷破车间。采取静态放置冷却方式，冷却到常温。设破碎、筛分装置，经破碎成合格块度，筛去粉末后送包装。冷却厂房建筑面积3545m2。
（8）成品库房：经包装合格的商品电石储存入成品仓库。成品库房建筑面积5370 m2
2.6.2 配套工程
（1）石灰石矿山：年产36万吨规模石灰石开采加工矿山，由石灰石采场、运输道路、防洪排水系统、破碎分筛装置、运输系统、废土石堆场、采掘设备、装运设备、空压机房、炸药库、机修间、办公管理用房组成。
（2）石灰窑：建机械化混烧石灰窑2座，石灰窑内径5 m，有效高度23 m，有效容积452 m3。设计生产能力10万吨/台.年。主要由上料系统、窑底装置、窑壳体、窑衬、窑顶装置、烟道、风机、除尘装置、烟囱（40 m高），以及破碎、筛分设备和输送系统组成。除尘装置拟采用布袋除尘器。
2.6.3辅助工程设施
（1）供排水工程：
a、水源及取水工程：水源为红舍克水库。采用引水渠取水方式，设取水泵站、水池、DN150输水钢管约5km，厂区高位水池等。取水规模1300 m3/天。
b、原水处理系统：采用一体化净水装置，对原水采取混凝、沉淀、过滤、消毒方式处理达到生产生活水质要求，送各用水点。
c、厂区冷却循环水系统：由热水池、热水泵、逆流式冷却塔两座、循环冷水池、冷水泵、配套风机、重力过滤器、自动加药装置等组成。系统处理水量2012 m3/h。
d、排水系统：设雨水系统和污水系统。雨水就近排入附近的地面沟渠。生活污水经化粪池沉淀处理后排入附近农灌沟。
（2）供电工程
a、110KV变电站：由听湖变电站引110KV二回专线至厂，设两台110/10KV主要变压器和配电室、供东间动力变压器电源。并设有保护控制和防雷接地装置。由听湖变电站至厂区110KV输电线路全长3.5km左右，由当地电力部门负责架设，接通至厂变电站。
b、矿山供电：由配电室引接架空线送至矿山配电室供电。
（3）通讯工程：设40门调度总机供生产调度用。外线电话根据需要安装。
（4）自动控制系统：在主厂房控制室设可编程序自控系统和显示系统。
（5）通风及空调：在电石生产厂房、变压器室、配电室等地设通风装置进行局部通风。另在控制室等处设柜式空调。
（6）空压站：设空压机两台（一开一备）10m3储气罐一个，供电石生产装置工艺及设备用压缩空气。
（7）设维修车间：配备相应设备进行全厂机修、电修和仪修。
（8）电极壳制造：该电极壳制作车间配备必须的设备工具，进行电石炉装置中的电极壳制作。
（9）中心化验室：建筑面积81m2，配备相应设备仪器，进行原料、水、半成品、成品等的分析化验。
（10）办公生活用房：综合楼一座，建筑面积1500 m2，倒班宿舍及职工食堂，建筑面积1900 m2。
2.7 主要设备
主要生产设备见表2—1。
2.8 土地利用和发展规划
项目拟建场地为原铳卡农场所在地，由于该农场决定搬迁，砚山县政府确定利用该处平坦开阔的地块和附近丰富的石灰石资源兴建20万t/年电石生产项目，并规划建设焦炭项目和远期建设30万t/年电石项目。因此总图布置方案兼顾近期和远期规划，按三个项目生产区、生产管理区、生活服务区功能合理利用土地，统筹安排。
2.9 生产工作制度和职工定员
2.9.1 生产工作制度
生产区实行四班三运转制，全年生产330天，合计7920h；矿山实行二班制，全年生产300天，合计4800h。
2.9.2 职工定员、来源及技术培训
全厂生产工人464人，技术及行政管理人员38人，合计502人。矿山生产工人25人，管理人员5人，合计30人。
生产工人由砚山县招工，技术人员向社会招聘，主要技术骨干和操作人员拟送同类生产厂家进行培训，考核合格后上岗。
2.10交通运输
本项目货物运入量51.4万t/年，运出量23万t/年，运输方式为公路汽车运输，为节约资源，不考虑购置货运汽车，拟采用社会力量承担运输。本评价建议矿山石灰石加工合格后，通过皮带输送机直接送至石灰石贮仓。
表2－1 项目主要设备一览表
设备名称
规格及附件
型号
单位
数量
桥式抓斗起重机
Q=10t、V=3m3

台
3
振动给料机
附：电机 2*0.2KW
GZG80
台
6
焦炭计量称
V=0.9m3

台
2
石灰窑上料胶带机
倾角＝150、L=17.5m
TD75
台
2
石灰出料输送机
提升高度:8m，输送长度:45m
BLT100
台
1
石灰破碎机
效率＝60t/h P=22KW
2PGC-600*750
台
1
烘干焦炭上料机
倾角＝150、L=5.3m
TD75
台
1
焦炭烘干斗提机
提升高度＝11m
TH315
台
1
回转干燥机
转筒尺寸Φ2.2*12m

台
2
布袋除尘器
风量：22300m3/h，过滤面积：320m
FDP645-5
台
2
可逆配仓皮带机
L=61m、P=1.5KW

台
1
石灰窑
Φ500(内)/7170(外)×1900，Q=300t/日

台
2
袋式除尘器
风量：40100m3/h，过滤面积：650m2

台
2
鼓风机
Q=37734m3/h、风压＝9493pa
9－28－12.5
台
2
环形加料机
L=9.5m、B=650、V=0.5m/s

台
5
单轨吊车
起重量＝5t

电石炉
P=20000KVA、电极Φ＝1.06m、炉膛Φ＝8360mm

台
5
烧穿装置
Φ＝150mm

台
10
炉底冷风机
Q=5000m3/h

台
5
出炉牵引装置
卷扬机
小车
电石锅

台
台
台
5
100
200
静电除尘器
80 m2双电场，处理烟气量18×104 m3/h

套
2
喷淋增湿塔
Φ6m×20m

套
2
引风机
18×104 m3/h

台
2
出炉引风机
21000 m3/h

台
2
电炉变压器
20000KVA、110KV/182KV

台
5
动力变压器
40000KVA、110KV/10.5KV

台
5
电石炉自动监控系统
含可编程序控制器和智能数显仪表等组成

套
5
液压系统
由油泵、油箱、畜能器组、集成块式阀、油管等组成

套
2
空压机
V=10m3 、3L10/8

台
2
取水泵
Q=60m3/h、H＝87 m

台
2
一体化净水器
Q=60m3/h

套
1
热水泵
Q=1140m3/h、H＝26 m

台
3
冷水泵
Q=1140m3/h、H＝48 m

台
3
冷却塔
Q=1100m3/h

套
2

3 工程分析
3.1 主要原料、燃料、辅料、电力用量、来源及成分
根据项目《可行性研究报告》，项目原料为石灰石、石灰，燃料为焦炭、辅料为电极糊，用量、消耗指标及来源见表3—1。
表3—1主要辅料燃料用量来源
名称
消耗指标
用量t/a
来源
石灰石
1.8t/t石灰
360000
由配套石灰石矿山按合格料供应
石灰
0.98t/t电石
196000
由本厂石灰生产车间按合格料供给
焦炭
0.20t/t石灰
0.60t/t电石
160000
近期由师宗按合格料采购，远期由配套焦化厂供应
电极糊
0.025t/t电石
5000
由砚山永平碳素有限公司供应
电力
3350kwh/t产品
6.7亿kwh
由砚山听湖变电所两回路110kv线路供给
新鲜水
2.14m3/t产品
42.8万m3
由红舍克水库引水，自备净水站处理后供给
电极壳
2m钢板
400
钢材市场采购
石灰石的主要化学成分见表3—2，焦炭的工业分析指标见表3—3，石灰的质量要求见表3—4。
表3—2石灰石主要化学成分
化学成分
Cao
Mgo
Al2O3
SiO2
Fe2O3
S
P
含量（%）
55-56
0.19-0.38
0.01-0.12
0.19-1.0
0.04-0.20
0.003-0.005
0.002-0.004
注：表中数据来自勘探报告
表3—3焦炭工业分析数据（干基）
项目
固定炭
灰 份
硫 份
挥发份
含量（%）
≥84
15
0.2—0.4
1.5
注：表3－3中数据由业主提供。
表3—4 石灰的质量指标
CaO（全）
CaO（有效）
MgO
SiO2
Al2O3
S
P
粒度
≥92
≥85
＜1
＜1
＜2
＜1.5
＜0.008
5－35mm
电极糊主要化学成分：固定碳83％、灰份<5％、挥发份约10％。由砚山永平焦炭有限公司供应；焦炭近期由师宗焦化有限公司供应（见附件），今后拟在电石厂附近新建一座焦化厂供应电石厂所需焦炭。
根据石灰石矿山初勘报告，目前勘查范围内的矿石量为1452万吨，可采系数80％，可采矿石量1138万吨，可服务年限31年。
总用电量及电力供给：项目用电设备容量4995KW，年耗电量6.66亿KW.h，电源引自220KV听湖变电站以110KV二回路专线引入本厂。
吨产品电石物料平衡见图3－1。
烟气6000 m3
980
500
25
排放废气带走0.6
1000
烟气3000 m3

电石炉
石 灰
焦 炭
电极糊
生成CO2等
带走383

破碎筛分

成品电石
灰渣20
除尘器
除尘灰1.9
排气灰走0.1
渣
空气
除尘器
干燥炉
除尘器
除尘灰14.5
排放废气
带走0.5

除尘灰29.4
50
9000 m3
图3－1 吨产品电石物料平衡（单位kg）

200
1800
石灰石
焦炭
石灰窑
空气
废气
除尘器
除尘灰12.7
CO2等934.5
烟尘0.4
石灰
破碎筛分
除尘器
粉尘0.1
除尘灰2.3
渣50
石灰 石灰粉
外销30
970
去电石炉
图3－2 吨石灰物料平衡（单位 kg）

空气
空气
焦炭带入0.6
石灰窑
0.57 （产生SO20.91）

产品带走0.03
焦炭带入1.8
电石炉
1.7（产生SO2 2.7）

产品带走0.1
图3－3 吨产品硫平衡（单位 kg）

由图3－1物料平衡分
