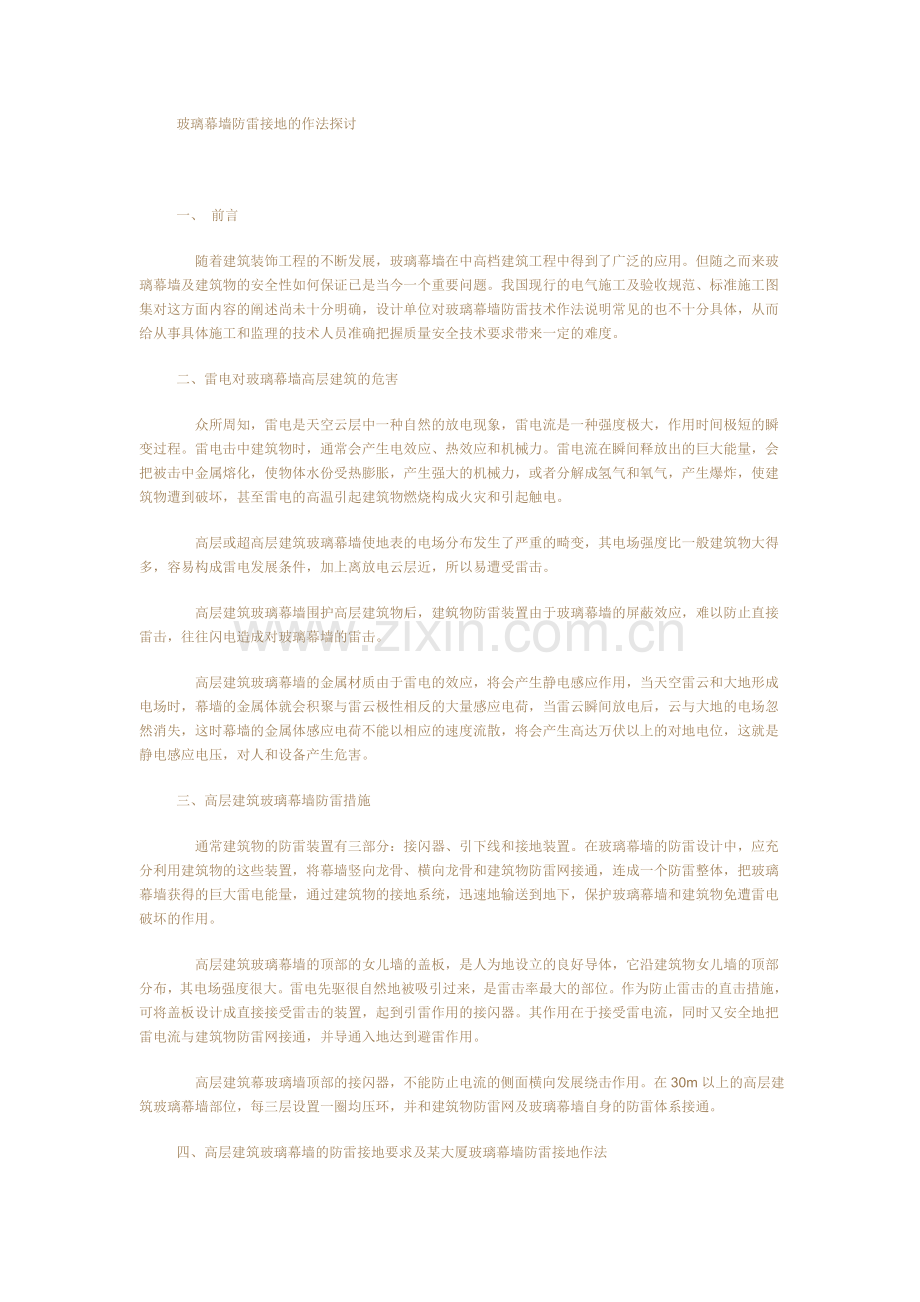

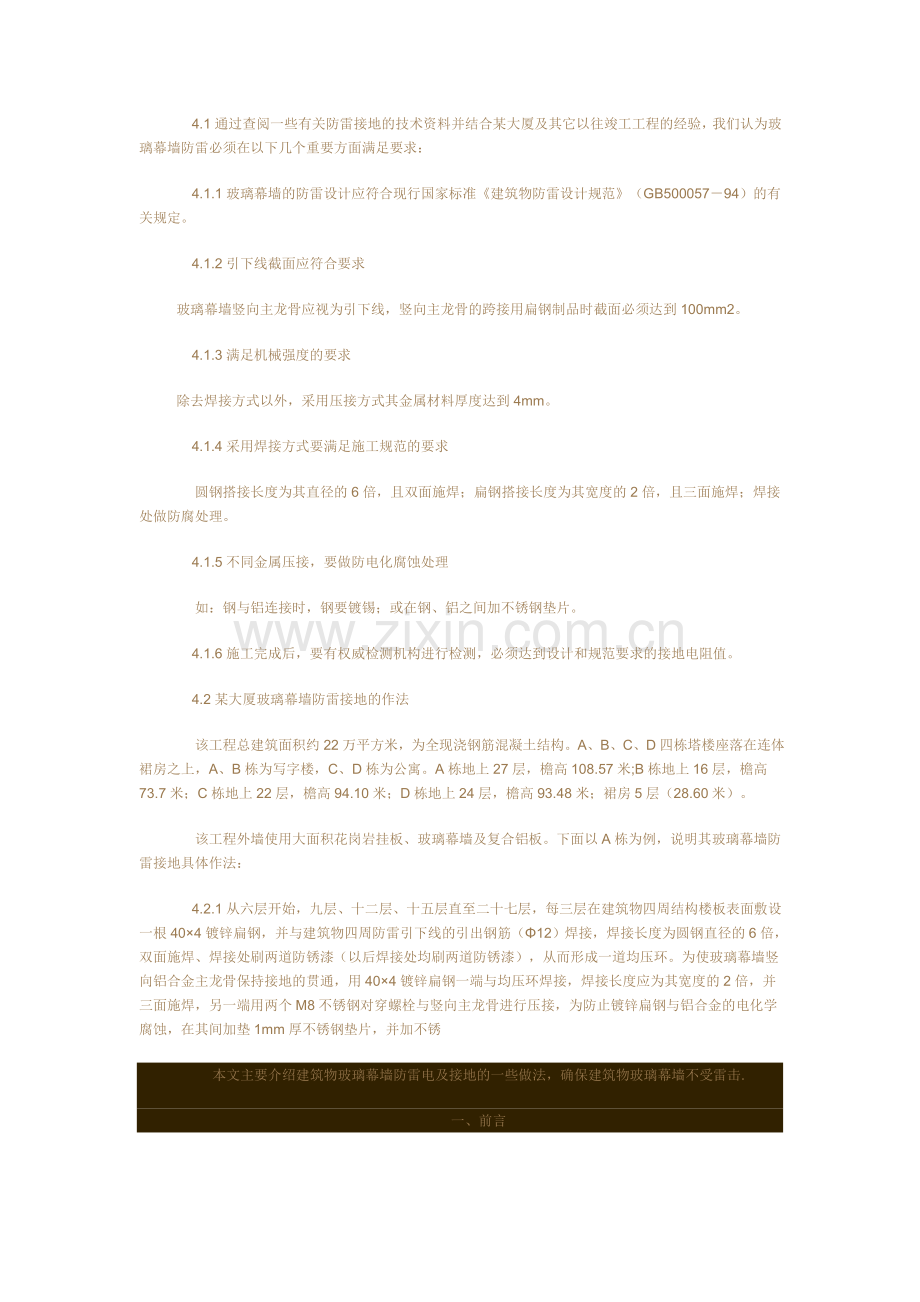

玻璃幕墙防雷接地的作法探讨 一、 前言 随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体，从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。二、雷电对玻璃幕墙高层建筑的危害 众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。雷电击中建筑物时，通常会产生电效应、热效应和机械力。雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。 高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。 高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，难以防止直接雷击，往往闪电造成对玻璃幕墙的雷击。 高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。三、高层建筑玻璃幕墙防雷措施 通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护玻璃幕墙和建筑物免遭雷电破坏的作用。 高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大。雷电先驱很自然地被吸引过来，是雷击率最大的部位。作为防止雷击的直击措施，可将盖板设计成直接接受雷击的装置，起到引雷作用的接闪器。其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通，并导通入地达到避雷作用。 高层建筑幕玻璃墙顶部的接闪器，不能防止电流的侧面横向发展绕击作用。在30m以上的高层建筑玻璃幕墙部位，每三层设置一圈均压环，并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。四、高层建筑玻璃幕墙的防雷接地要求及某大厦玻璃幕墙防雷接地作法 4.1通过查阅一些有关防雷接地的技术资料并结合某大厦及其它以往竣工工程的经验，我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求： 4.1.1玻璃幕墙的防雷设计应符合现行国家标准建筑物防雷设计规范（GB50005794）的有关规定。 4.1.2引下线截面应符合要求玻璃幕墙竖向主龙骨应视为引下线，竖向主龙骨的跨接用扁钢制品时截面必须达到100mm2。 4.1.3满足机械强度的要求除去焊接方式以外，采用压接方式其金属材料厚度达到4mm。 4.1.4采用焊接方式要满足施工规范的要求 圆钢搭接长度为其直径的6倍，且双面施焊；扁钢搭接长度为其宽度的2倍，且三面施焊；焊接处做防腐处理。 4.1.5不同金属压接，要做防电化腐蚀处理 如：钢与铝连接时，钢要镀锡；或在钢、铝之间加不锈钢垫片。 4.1.6施工完成后，要有权威检测机构进行检测，必须达到设计和规范要求的接地电阻值。 4.2某大厦玻璃幕墙防雷接地的作法 该工程总建筑面积约22万平方米，为全现浇钢筋混凝土结构。A、B、C、D四栋塔楼座落在连体裙房之上，A、B栋为写字楼，C、D栋为公寓。A栋地上27层，檐高108.57米;B栋地上16层，檐高73.7米；C栋地上22层，檐高94.10米；D栋地上24层，檐高93.48米；裙房5层（28.60米）。 该工程外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板。下面以A栋为例，说明其玻璃幕墙防雷接地具体作法： 4.2.1从六层开始，九层、十二层、十五层直至二十七层，每三层在建筑物四周结构楼板表面敷设一根404镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋（12）焊接，焊接长度为圆钢直径的6倍，双面施焊、焊接处刷两道防锈漆（以后焊接处均刷两道防锈漆），从而形成一道均压环。为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用404镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的2倍，并三面施焊，另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在其间加垫1mm厚不锈钢垫片，并加不锈本文主要介绍建筑物玻璃幕墙防雷电及接地的一些做法，确保建筑物玻璃幕墙不受雷击.一、前言 随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体，从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。二、雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。雷电击中建筑物时，通常会产生电效应、热效应和机械力。雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，难以防止直接雷击，往往闪电造成对玻璃幕墙的雷击。高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。三、高层建筑玻璃幕墙防雷措施通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护玻璃幕墙和建筑物免遭雷电破坏的作用。高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大。雷电先驱很自然地被吸引过来，是雷击率最大的部位。作为防止雷击的直击措施，可将盖板设计成直接接受雷击的装置，起到引雷作用的接闪器。其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通，并导通入地达到避雷作用。高层建筑幕玻璃墙顶部的接闪器，不能防止电流的侧面横向发展绕击作用。在30m以上的高层建筑玻璃幕墙部位，每三层设置一圈均压环，并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。四、高层建筑玻璃幕墙的防雷接地要求及某大厦玻璃幕墙防雷接地作法4.1通过查阅一些有关防雷接地的技术资料并结合某大厦及其它以往竣工工程的经验，我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求：4.1.1玻璃幕墙的防雷设计应符合现行国家标准建筑物防雷设计规范（GB50005794）的有关规定。4.1.2引下线截面应符合要求玻璃幕墙竖向主龙骨应视为引下线，竖向主龙骨的跨接用扁钢制品时截面必须达到100mm2。4.1.3满足机械强度的要求除去焊接方式以外，采用压接方式其金属材料厚度达到4mm。 4.1.4采用焊接方式要满足施工规范的要求圆钢搭接长度为其直径的6倍，且双面施焊；扁钢搭接长度为其宽度的2倍，且三面施焊；焊接处做防腐处理。 4.1.5不同金属压接，要做防电化腐蚀处理如：钢与铝连接时，钢要镀锡；或在钢、铝之间加不锈钢垫片。 4.1.6施工完成后，要有权威检测机构进行检测，必须达到设计和规范要求的接地电阻值。4.2某大厦玻璃幕墙防雷接地的作法 该工程总建筑面积约22万平方米，为全现浇钢筋混凝土结构。A、B、C、D四栋塔楼座落在连体裙房之上，A、B栋为写字楼，C、D栋为公寓。A栋地上27层，檐高108.57米;B栋地上16层，檐高73.7米；C栋地上22层，檐高94.10米；D栋地上24层，檐高93.48米；裙房5层（28.60米）。该工程外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板。下面以A栋为例，说明其玻璃幕墙防雷接地具体作法： 4.2.1从六层开始，九层、十二层、十五层直至二十七层，每三层在建筑物四周结构楼板表面敷设一根404镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋（12）焊接，焊接长度为圆钢直径的6倍，双面施焊、焊接处刷两道防锈漆（以后焊接处均刷两道防锈漆），从而形成一道均压环。为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用404镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的2倍，并三面施焊，另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在其间加垫1mm厚不锈钢垫片，并加不锈钢平垫和弹簧垫。 4.2.2所有竖向主龙骨的连接处采用404铝合金制成的可伸缩的“欧姆弯”进行压接，连接处上下各用两个M8不锈钢对穿螺栓进行压接（可动的一端避开插芯），并加不锈钢平垫和弹簧垫（如图一所示）。 4.2.3设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过404铝角码两端各用两个M6不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫（如图二所示）。 4.2.4幕墙顶部女儿墙的盖板是起到引雷作用的接闪器。用12镀锌圆钢沿女儿墙周圈安装，并与主体结构防雷引下线焊接。在盖板内侧安装4044镀锌角钢，每块铝板安装两段角钢（每段长300mm），两段之间用12镀锌圆钢焊接连通。并用12镀锌圆钢一端与女儿墙顶12镀锌圆钢焊接，另一端与角钢焊接。每段角钢与铝板之间用四个M620不锈钢自攻螺丝压接（角钢与铝板之间加垫1mm厚不锈钢垫片），并加不锈钢平垫和弹簧垫（如图三所示）。五、检测结果 通过实施上述的技术质量安全措施，使玻璃幕墙与大厦的防雷系统成为一个整体，较好地完成了玻璃幕墙防雷系统的全部工作。后经北京市建工集团避雷装置安全检测站实地检测，在A栋共设置95个测试点实测，接地电阻值均在0.30.7之间（具体检测数值见如下表格），完全满足设计（R1）及规范要求。六、结语 该大厦于一九九九年六月峻工入住至今已经过三个雷雨季节，未发生雷击现象，证明玻璃幕墙与大厦的防雷体系是安全可靠的。关于高层建筑玻璃幕墙的防雷措施仍有许多细节需要我们总结和完善，本文如有不妥之处，敬请专家、同行批评指正。建筑幕墙防雷设计我国有关建筑物的防雷规范，按建筑物的重要性，使用性质、以生雷电的可能性进行了建筑物的防雷分类。参照其规范的分类范围及方法，结合当前幕墙建筑的实际情况，我们不防将超高层建筑幕墙大于等于150m归为一类防雷幕墙，将高层幕墙大于等于100m归为第二类防雷幕墙，普通幕墙大于（30m-50m）归为第三类防雷幕墙。对于历史上雷害事故严重地区，位于土壤电阻率较小的地区的建筑物的铝合金幕墙，可以适当提高其分类档次。1、建筑幕墙有顶部队建设女儿墙上的铝合金防水盖板，是人为地设立良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大。雷电先驱很自然地被吸引过来，是雷击率最大的部位。作为防止雷击电流的直击措施，我们不妨将铝合金盖板设计成直接接受雷击的装置，起到引雷作用的接闪器，相当于原来女儿墙上的避雷带。其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通。并导通入地达到避雷作用。接闪器可通过焊接在上钢件上的均压环，每隔12m（一类）、15m（二类）、18m（三类）和建筑物防雷网接通，每幅幕墙接通的数量不得少于2个。我国的防雷规范没有对铝合金材料作接闪器的具体规定，参照国际防雷技术标准（iec1204-1， 993）和日本防雷标准，同时根据我们对多个高层、超高层金属幕墙的实施经验，我们认为：对于作为接闪器的金属板厚度为：三类幕墙不小于2.0mm；二类幕墙不小于2.2mm；一类幕墙不小于2.5mm比较合适。既考虑了经济性，又不致于被击穿。对于雷活动强烈地区的超高层建筑幕墙，金属接闪器的厚度可大于2.5mn（二类）或大于3.2mn（一类）比较合适。其最小截面积以70mn，（一类）或50mm，（二、三类）为好，材质可用l3（1100）或lf21（3003）。2、高层建筑幕墙顶部的接闪器，不能防止闪电电流的侧面向发展绕击作用。虽然小强度的闪电绕击概率较少，但不能忽略。在30m以上的建筑幕墙部分，每隔三层高设置一圈焊接在上墙钢件上的均压环，均压环每隔15m（一类），18m（二、三类）和建筑物防雷网接通。同时每幅幕墙接通数量不得小于2个。均压环除了有通过建筑幕墙受侧击雷电流外，还有等电位的作用和分流作用。3、30m以下的金属幕墙部分，特别是独立裙房幕墙部分，每隔18m与建筑物防雷系统的引下线接地，每幅幕墙接通数量不得少于2个，以防止静电感应电压对人和设备造成的危害。4、建筑幕墙的均压环及与建筑防雷网连接的引下线除不低于规定外，如没有特殊规定可按下面要求执行，其尺寸不应小于以下数值：圆钢：直径为d=12mm（一类）或d=8mm（二、三类）。扁钢：厚度t=4mm.截面积s=100mm2（一类）或s=48mm2（二、三类），如均压环及引下线长度不够，允许焊接接长，焊缝的搭接长度圆钢不少于6d、扁钢不少于2b（b为宽度）。焊接应采对地面焊。5、建筑楼房过长，建筑物上再现伸缩缝和沉降缝时，两部分应构成统一的防雷系统。在伸缩缝和沉降缝之间必须进行防雷系统的跨越处理，处理方法最好用软导管线连接断开的防雷装置；或用不少于4mm厚的镀锌扁钢弯曲成u形状后连接，以易于伸缩。一般u形的半径应大于伸缩的两倍至三倍。6、建筑幕墙的防雷装置和建筑物防雷网的接通办法，一是在钢筋混凝土墙上通过柱或墙内的主钢筋设置预埋连接板和引出作为供测试、连接之用；二是利用建筑幕墙上的墙预埋件和建筑物防雷网接通后作连接通道；三是在 立柱、梁墙浇注混凝土之前，焊好预留出来的接线，以作为连接通道。 7、考虑到防雷装置年久锈蚀，会减少雷电流的通道截面积，应尽量采用热镀锌件，或刷二道防锈漆。焊接时由于对钢件原有表面处理有所破坏，在焊缝上去掉焊渣后，应再刷上二道防锈漆。8、为确保接地效果，建筑幕墙的防雷装置完成后，要测试其接地电阻，通常要求冲击接地电阻ri不大于5（一、二类）、100（三类）采用了以上的设计措施后，我们对多个高层建筑幕墙的防雷电阻值的实测结果，其工频电阻值rn很低，几乎全都小于3，我们认为完全可以满足金属幕墙的防雷需要。玻璃幕墙防雷接地的作法探讨摘要：本文主要介绍建筑物玻璃幕墙防雷电及接地的一些做法，确保建筑物玻璃幕墙不受雷击. 关键字：玻璃幕墙，防雷接地，作法，探讨 一、前言随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体，从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。二、雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。雷电击中建筑物时，通常会产生电效应、热效应和机械力。雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，难以防止直接雷击，往往闪电造成对玻璃幕墙的雷击。高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。三、高层建筑玻璃幕墙防雷措施通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护玻璃幕墙和建筑物免遭雷电破坏的作用。高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大。雷电先驱很自然地被吸引过来，是雷击率最大的部位。作为防止雷击的直击措施，可将盖板设计成直接接受雷击的装置，起到引雷作用的接闪器。其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通，并导通入地达到避雷作用。高层建筑幕玻璃墙顶部的接闪器，不能防止电流的侧面横向发展绕击作用。在30m以上的高层建筑玻璃幕墙部位，每三层设置一圈均压环，并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。四、高层建筑玻璃幕墙的防雷接地要求及某大厦玻璃幕墙防雷接地作法4.1通过查阅一些有关防雷接地的技术资料并结合某大厦及其它以往竣工工程的经验，我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求：4.1.1玻璃幕墙的防雷设计应符合现行国家标准建筑物防雷设计规范（GB50005794）的有关规定4.1.2引下线截面应符合要求玻璃幕墙竖向主龙骨应视为引下线，竖向主龙骨的跨接用扁钢制品时截面必须达到100mm2。4.1.3满足机械强度的要求除去焊接方式以外，采用压接方式其金属材料厚度达到4mm。4.1.4采用焊接方式要满足施工规范的要求圆钢搭接长度为其直径的6倍，且双面施焊；扁钢搭接长度为其宽度的2倍，且三面施焊；焊接处做防腐处理。4.1.5不同金属压接，要做防电化腐蚀处理如：钢与铝连接时，钢要镀锡；或在钢、铝之间加不锈钢垫片。4.1.6施工完成后，要有权威检测机构进行检测，必须达到设计和规范要求的接地电阻值。4.2某大厦玻璃幕墙防雷接地的作法该工程总建筑面积约22万平方米，为全现浇钢筋混凝土结构。A、B、C、D四栋塔楼座落在连体裙房之上，A、B栋为写字楼，C、D栋为公寓。A栋地上27层，檐高108.57米;B栋地上16层，檐高73.7米；C栋地上22层，檐高94.10米；D栋地上24层，檐高93.48米；裙房5层（28.60米）。该工程外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板。下面以A栋为例，说明其玻璃幕墙防雷接地具体作法：4.2.1从六层开始，九层、十二层、十五层直至二十七层，每三层在建筑物四周结构楼板表面敷设一根404镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋（12）焊接，焊接长度为圆钢直径的6倍，双面施焊、焊接处刷两道防锈漆（以后焊接处均刷两道防锈漆），从而形成一道均压环。为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用404镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的2倍，并三面施焊，另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在其间加垫1mm厚不锈钢垫片，并加不锈钢平垫和弹簧垫。4.2.2所有竖向主龙骨的连接处采用404铝合金制成的可伸缩的“欧姆弯”进行压接，连接处上下各用两个M8不锈钢对穿螺栓进行压接（可动的一端避开插芯），并加不锈钢平垫和弹簧垫（如图一所示）。4.2.3设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过404铝角码两端各用两个M6不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫（如图二所示）。4.2.4幕墙顶部女儿墙的盖板是起到引雷作用的接闪器。用12镀锌圆钢沿女儿墙周圈安装，并与主体结构防雷引下线焊接。在盖板内侧安装4044镀锌角钢，每块铝板安装两段角钢（每段长300mm），两段之间用12镀锌圆钢焊接连通。并用12镀锌圆钢一端与女儿墙顶12镀锌圆钢焊接，另一端与角钢焊接。每段角钢与铝板之间用四个M620不锈钢自攻螺丝压接（角钢与铝板之间加垫1mm厚不锈钢垫片），并加不锈钢平垫和弹簧垫（如图三所示）。五、检测结果通过实施上述的技术质量安全措施，使玻璃幕墙与大厦的防雷系统成为一个整体，较好地完成了玻璃幕墙防雷系统的全部工作。后经北京市建工集团避雷装置安全检测站实地检测，在A栋共设置95个测试点实测，接地电阻值均在0.30.7之间（具体检测数值见如下表格），完全满足设计（R1）及规范要求。六、结语该大厦于一九九九年六月峻工入住至今已经过三个雷雨季节，未发生雷击现象，证明玻璃幕墙与大厦的防雷体系是安全可靠的。关于高层建筑玻璃幕墙的防雷措施仍有许多细节需要我们总结和完善，本文如有不妥之处，敬请专家、同行批评指正。9幕墙工程9.1一般规定9.1.1本章适用于玻璃幕墙、金属幕墙、石材幕墙等分别工程的质量验收。9.1.2幕墙工程验收时应检查下列文件和记录: 1 幕墙工程的施工图、结构计算书、设计说明及其他设计文件。 2 建筑设计单位对幕墙工程设计的确认文件。 3 幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。 4 幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性的剥离粘结性试验报告；石材用密封胶的耐污性试验报告。 5 后置埋件的现场拉拔强度检测报告。 6 幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。 7 打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。 8 防雷装置测试记录。 9 隐蔽工程验收记录。 10 幕墙构件和组件的加工制作记录；幕墙安装施工记录。9.1.3幕墙工程应对下列材料及其性能指标时行复验: 1 铝塑复合板的剥离强度。 2 石材弯曲强度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。 3 玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性度验；石材用结构胶的粘结强度；石材用密封胶的污染性。9.1.4幕墙工程应对下列隐蔽工程项目进行验收: 1 预埋件(或后置埋件)。 2 构件的连接节点。 3 变形缝及墙面转角处的构造节点。 4 幕墙防雷装置。 5 幕墙防火构造。9.1.5各分项工程的检验批应按下列规定划分: 1 相同设计、材料、工艺和施工条件的幕墙工程每5001000m2应划分为一个检验批，不足500m2也应划分为一个检验批。 2 同一单位工程的不连续的幕墙工程应单独划分检验批。 3 对于异型或特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。9.1.6检查数量应符合下列规定: 1 每个检验批每100m2应至少抽查一处，每处不得小于10m2。 2 对于异型或有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位（或建设单位）和施工单位协商确定。9.1.7幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。幕墙构架立柱的连接金属角码与其他连接件应采用螺栓连接，并应有防松动措施。9.1.8隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合建筑用硅酮结构密封胶（GB 16776）的规定；硅酮结构密封胶必须在有效期内使用。9.1.9立柱和横梁等主要受力构件,其截面受力部分的壁厚应经计算确定,且铝合金型材壁厚不应小于3.0mm,钢型材壁厚不应小于3.5mm。9.1.10隐框、半隐框幕墙构件中板材与金属框之间硅酮结构密封胶的粘结宽度，应分别计算风荷载标准值和板材自重标准值作用下硅酮结构密封胶的粘结宽度，并取其较大值，且不得小于7.0mm。9.1.11硅酮结构密封胶应打注饱满,并应在温度1530、相对湿度50%以上、洁净的室内进行；不得在现场墙上打注。9.1.12幕墙的防火除应符合现行国家标准建筑设计防火规范(GBJ 16)和高层民用建筑设计防火规范(GB 50045)的有关规定外,还应符合下列规定: 1 应根据防火材料的耐火极限决定防火层的厚度和宽度,并应在楼板处形成防火带。 2 防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板，不得采用铝板。 3 防火层的密封材料应采用的防火密封胶。 4 防火层与玻璃不应直接接触，一块玻璃不应跨两个防火分区。9.1.13主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求。9.1.14幕墙的金属框架与主体结构预埋件的连接、产柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。9.1.15单元幕墙连接处和吊挂处的铝金型材的壁厚应通过计算确定,并不得小于5.0mm。9.1.16幕墙的金属框架与主体结构应通过预埋件连接,预埋件应在主体结构混凝地施工时埋入,预埋件的位置应准确。当没有条件采用预埋件连接时，应采用其他可靠的连接措施，并应通过试验确定其承载力。9.1.17立柱应采用螺栓杯角码连接,螺栓直径应经过计算,并不应小于10mm。不同金属材料接触时应采用绝缘垫片分隔。9.1.18幕墙的抗震缝、伸缩缝、沉降缝等部位的处理应保证缝的使用轼能和饰面的完整性。9.1.19幕墙工程的设计应满足维护和清洁的要求。9.2玻璃幕墙工程9.2.1本节适用于建筑高度不大于150m、抗震设防烈不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙及点支承玻璃幕墙工程的质量验收。主控项目9.2.2玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。 检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。9.2.3玻璃幕墙的造型和立面分格应符合设计要求。 检验方法：观察；尺量检查。9.2.4玻璃幕墙使用的玻璃应符合下列规定： 1 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。2幕墙玻璃的厚度不应小于6.0mm。全玻幕墙肋玻璃的厚度不小于12mm。3幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶：隐框和半隐框幕墙的中空玻璃应用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。4幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层胶片（PVB）厚度不应少于0.76mm。钢化玻璃表面不得有损伤；mm以下的钢化玻璃应进行引爆处理。所有幕墙玻璃均应进行边缘处理。检验方法：观察；尺量检查；检查施工记录。玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。检验方法：观察：检查隐藏工程验收记录和施工记录各种连接件、紧固件的螺栓应防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察：检查隐蔽工程验收记录和施工记录。隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应少于mm，厚度不应少于mm，托条外端应低于玻璃外表面mm。检验方法：观察；检查施工记录。928明框玻璃幕墙的玻璃安装应符合以下规定：玻璃槽口玻璃的配合尺寸应符合设计要求和技术标准的规定。玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同、长度不少于mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。下班四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长，橡胶条在转角处应斜面断开，并应用粘结剂粘结牢固后嵌入槽内检验方法：观察；检查施工记录929高度超过m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。检验方法：观察；检查隐蔽工程验收记录和施工记录210点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于mm检验方法：观察；尺量检查9211玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定检验方法：观察；检查隐蔽工程验收记录和施工记录。9212玻璃幕墙应无渗漏检验方法；在易渗漏部位进行淋水检查9213玻璃幕墙结构胶和密封胶的打应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。 检验方法：观察；尺量检查；检查施工记录。9214玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。 检验方法：观察；手板检查；开启和关闭检查。9215玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。 检验方法：观察；检查隐蔽工程验收记录和施工记录。一般项目9216玻璃幕墙表面应平整、洁净；整幅玻璃的色泽均匀一致；不得有污染和镀膜损坏。 检验方法：观察。9217每平方米玻璃的表面质量和检验方法应符合表9.2.17的规定。 表9.2.17 每平方米玻璃的表面质量和检验方法 项次项目质量要求检验方法4明显划伤和长度100mm的轻微划伤不允许观察2长度100mm的轻微划伤8条用钢尺检查3擦伤总面积500mm2用钢尺检查9218一个分格铝合金型的表面质量和检验方法应符合表9。2。18的规定表9.2.18 一个份格铝合金型材的表面质量和检验方法 项次项目质量要求检验方法1明显划伤和长度100mm的轻微划伤不允许观察2长度100mm的轻微划伤2条用钢尺检查3擦伤总面积500mm2用钢尺检查9219明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格就符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃的分格玻璃拼缝应横平竖直、均匀一致。检验方法：观察；手板检查；检查进场验收记录，9220玻璃幕墙的密封胶缝应平横竖直、深浅一致、宽窄均匀、光滑顺直。检验方法：观察；手摸检查。9221防火、保温材料填充饱满、均匀，表面应密实、平整。检验方法：检查隐蔽工程验收记录。9222玻璃幕“墙隐蔽节点的遮封装修牢固、整齐、美观。检验方法：观察；手扳检查。9223明框玻璃幕墙安装的允许偏差和检验方法应符号表9。2。23的规格定。表9.2.23明框玻璃幕安装的允许偏差和检验方法、 项次项目允许偏差(mm)检验方法1幕墙垂直度幕墙高度m10用经纬仪检查30m幕墙高度60m1560m35m73构件直线度2用2m靠尺和塞尺检查4构件水平度构件长度2m2作水平仪检查构件长度2m35相邻构件错位1用钢直尺检查6分格框对角线长度差对角线长度2m3用钢尺检查对角线长度2m49.2.24隐框、半隐框玻璃幕墙安装的允许偏差和检验方法应符合表9.2.24的规定。表9.2.24隐框、半隐框玻璃幕墙安装的允许偏差和检验方法 项次项目允许偏差（mm）检验方法1幕墙垂直度幕墙高度3010用经纬仪检查30m幕墙高度60m1560m90m252幕墙水平度层高3m3用水平仪检查层高3m53幕墙表面平整度2用2m靠尺检查4板材立面垂直度2用垂直检测尺检查5板材上沿水平度2用1m水平尺和钢直尺检查6相邻板材板角错位1作钢直尺检查7阳角方正2用直角检测尺检查8接缝直线度3拉5m线不足5m拉通线,用钢直凡检查9接缝高低差1用钢进尺和塞尺检查10接缝宽度1作钢直尺检查9.3金属幕墙工程931本节适用于建筑高度不大于150m的金属幕墙工程的质量验收。主控项目932金属幕墙工程所使用的各种材料和配件，应符合设计要求及国家现行产品标准和工程技术规范的规定检验方法：检查产品合格证书、性能检测报告材料进场验收记录和复验报告。933金属幕墙的造型和立面分格应符合设计要求。检验方法：观察；尺量进场验收记录。934金属面板的品种、规格、颜色、光泽及安装方向应符合设计要求。检验方法：，观察；检查进场验收记录。9.3.5 金属幕墙主体上结构上的预埋件、后置埋件的数量、位置及后置埋件的拉9 .3. 6金属幕墙的金属框架方柱与主体结构预埋件的连接、立体与横梁的连接、金属面板的安装必须符合设计要求。安装必须牢固。检验方法：，手扳观察；检查隐蔽工程验收记录。9.3.7金属幕墙的防火、保温、防潮材料的设置应符合设计要求，并应密实、均匀、厚度一般。检验方法:检查隐蔽工程验收记录.9.3.8金属框架及连接件的防腐处理应符合设计要求.检验方法:检查隐蔽工程验收记录和施工记录.9.3.9金属幕墙的防雷装置必须与主体结构的防雷装置可
