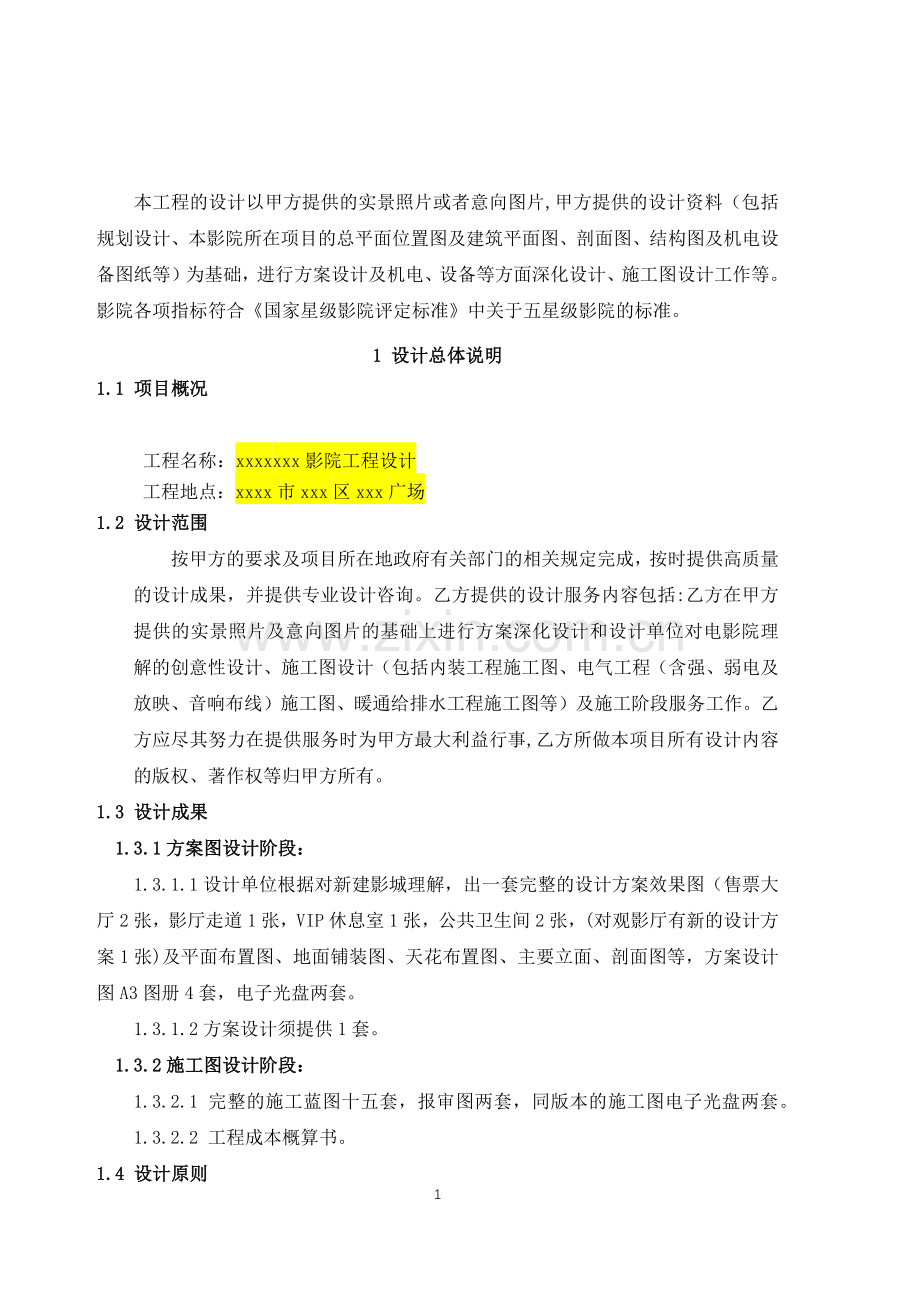

1、xxx国际电影院设计任务书xxx电影院线有限公司【】年【】月本工程的设计以甲方提供的实景照片或者意向图片,甲方提供的设计资料(包括规划设计、本影院所在项目的总平面位置图及建筑平面图、剖面图、结构图及机电设备图纸等)为基础,进行方案设计及机电、设备等方面深化设计、施工图设计工作等。影院各项指标符合国家星级影院评定标准中关于五星级影院的标准。1 设计总体说明1.1 项目概况工程名称:xxxxxxx影院工程设计工程地点:xxxx市xxx区xxx广场1.2 设计范围按甲方的要求及项目所在地政府有关部门的相关规定完成,按时提供高质量的设计成果,并提供专业设计咨询。乙方提供的设计服务内容包括:乙方在甲方提
2、供的实景照片及意向图片的基础上进行方案深化设计和设计单位对电影院理解的创意性设计、施工图设计(包括内装工程施工图、电气工程(含强、弱电及放映、音响布线)施工图、暖通给排水工程施工图等)及施工阶段服务工作。乙方应尽其努力在提供服务时为甲方最大利益行事,乙方所做本项目所有设计内容的版权、著作权等归甲方所有。1.3 设计成果1.3.1方案图设计阶段:1.3.1.1设计单位根据对新建影城理解,出一套完整的设计方案效果图(售票大厅2张,影厅走道1张,VIP休息室1张,公共卫生间2张,(对观影厅有新的设计方案1张)及平面布置图、地面铺装图、天花布置图、主要立面、剖面图等,方案设计图A3图册4套,电子光盘两
3、套。1.3.1.2方案设计须提供1套。1.3.2施工图设计阶段:1.3.2.1 完整的施工蓝图十五套,报审图两套,同版本的施工图电子光盘两套。1.3.2.2 工程成本概算书。1.4 设计原则1.4.1 设计内容和文件须满足国家及地方有关法律法规、规范的要求,工程设计各类文件须符合向政府有关主管部门办理报批手续的要求。1.4.2 设计方案应具有一定的设计前瞻性、独创性。保证本项目工程在一定时期内具有行业领先性。1.4.3 设计方案应对xxx影院原有风格具有一定延续性。1.4.4 影院的设计应结合建设地地方特色进行设计,应充分考虑地方宗教、地理等特点。1.4.5 影城的应具有人性化设计,充分考虑人
4、流动线和无障碍设计等因素。1.4.6 装饰设计均应充分考虑建筑结构、机电管线等因素对装饰完成效果的影响,确保完成效果和方案效果的一致性。1.4.7 设备材料的选用:在符合规范的前提条件下,应从适用性、经济性、技术先进性、节能、环保和典雅优美等方面加以考虑,优先选用国家推荐使用的设备产品;禁止选用国家、行业及项目所在地区明令淘汰的产品。1.4.8 各专业需提供主要设备材料表,设计单位应根据有关规范和通用标准施工图提供基本技术参数和数量,不应限定品牌和规格、型号。1.4.9 设计图纸和文件须满足工程专业施工的专业要求和配合要求,所有节点、细部和材料做法均应提供详图。所采用的标准图集中的材料做法和详
5、图、标准图集以外的非标准设计,以及有关设计委托和经甲方确定的各项专门设计,均应有详尽的图纸或文字说明。各专业图纸应符合国家规定的建筑制图标准。1.4.10设计图纸和文件中涉及的各专业具体设计细节和各专业的具体要求,应在设计中充分考虑施工因素,使构造设计正确、合理,不因设计原因出现相应影响工期与产品质量的问题,并在设计中针对施工中容易出现的问题提供合理的设计和构造处理方法。1.4.11设计中应充分考虑造价因素,对整体设计的造价进行控制。建安工程总体造价原则: 万元(人民币)X厅数(影城整体厅数) = 建安工程总体造价。1.4.12设计图纸、文件中建筑装饰、设备、电气等专业或其他专项设计相衔接、协
6、调和配合,不发生衔接不上或衔接不当、设计遗漏、责任不清之处。2建筑装饰部分2.1 设计依据包括但不限于以下规范。l 建筑设计防火规范 (GB50016-2006)l 高层建筑设计防火规范 (GB50045-2005版) l 民用建筑设计通则 (GB50352-2005)l 建筑内部装修设计防火规范 (GB50222-95)l 民用建筑隔声设计规范 (GBJ118-88)l 建筑装饰工程施工及验收规范 (GB502102001)l 地面与楼面工程施工及验收规范 (GBJ20983)l 屋面工程技术规范 (GB50207-94)l 电影院建筑设计规范 (JGJ58-2008)l 民用建筑工种室内环
7、境污染控制规范 (GB50325-2001)l 建筑材料及制品燃烧性能分级 (GB8624-2006)l 公共场所阻燃制品及组件燃烧性能要求和标识 (GB20286-2006)2.2 设计图纸内容及深度要求2.2.1施工图设计阶段2.2.1.1 乙方根据经甲方确认的方案深化设计图纸进行施工图的设计工作。2.2.1.2 施工图深度要求应满足施工招标及施工的要求,并应达到建筑工程设计文件编制深度规定(DBJ08-64-97)的标准,还应包括及满足表一内所规定的图纸内容的各项要求:2.2.1.3 灯箱、布景画等装饰小品类的构造设计及节点详图。 2.2.1.4 在满足限额设计的要求的情况下完成影院工程
8、的成本概算,注明主要材料品牌、单价,并进行说明。图纸(设计院提供)(包括但不限于) 序号图纸名称建议比例图幅备注1图纸目录无A32设计说明及图例无A23材 料 表无A24门表无A25影厅层平面图按需要A1含门编号6影厅层墙体定位图A1需明确墙体构造、做法7影厅层地面铺装图A18影厅层天花图A19影厅层综合天花定位图A110影厅隔音吊顶及结构转换层平面图(注:当现影厅构造条件无法满足隔声要求时)A1需明确隔音吊顶及结构转换层构造、做法11影厅层机电点位定位图A112影厅夹层平面图A113影厅夹层墙体定位图A114影厅夹层地面铺装图A115影厅夹层天花图A116影厅夹层综合天花定位图A117影厅夹
9、层机电点位定位图A118大堂平面及地面铺装图A219大堂平面定位图A220大堂天花灯具定位图A221大堂综合天花定位图A222大堂机电平面定位图A223大堂立面图A224大堂节点详图A225影厅平面及地面铺装图A226影厅平面定位图A227影厅座位布置图A228影厅综合天花定位图A229影厅机电平面定位图A230影厅剖面及视线分析图A231影厅立面图A2含放映工艺分析32影厅节点详图A233公共走道平面及地面铺装图A235公共走道天花定位图A236公共走道综合天花定位图A237公共走道机电平面定位图A238公共走道立面图A239公共走道节点详图A240夹层办公区平面及地面铺装图A241夹层办公
10、区平面定位图A242夹层办公区天花定位图A243夹层办公区综合天花定位图A244夹层办公区机电平面定位图A245夹层办公区立面图A246夹层办公区节点详图A247公共卫生间平面及地面铺装图48公共卫生间平面定位图49公共卫生间灯具定位图50公共卫生间综合天花定位图51公共卫生间立面图52公共卫生间节点详图53通用节点详图A254影院首层入口详图 A255影院影厅层入口详图 A256门详图A257重要部位的综合管线剖面A258室内外导引、标识系统图及相关节点需要进行导引指识的区域由甲方根据项目具体情况另行通知。59钢结构详图A260结构验算文件A2 表一2.2.3 施工配合阶段: 2.2.3.1
11、向施工单位进行施工图交底,配合甲方在室内工程招投标工作中选择并确定所用建材的样板。2.2.3.2 在施工过程中如图纸与现场出入较大或重大偏差,甲方可根据项目需要,要求设计单位到现场进行指导或解决设计疑难问题,各专业现场配合(其中包括设计踏勘、设计交底和竣工验收等)。2.2.3.3 配合甲方及有关部门进行竣工验收。2.2.3.4 配合甲方完成设计变更签证工作。2.2.3.5 配合施工单位完成竣工图,并对竣工图进行审核。2.2.3.6 乙方有责任和义务配合甲方进行此影院工程的相关报批报审工作,应及时按甲方要求提供各种相关文件资料和图纸。2.3重点部位设计要求2.3.1大堂2.3.1.1观众观影必经
12、的公共区域,空间要求宽敞、大气。净高尽量不小于8.00米。布置内容:对步行街出入口、竖向交通(扶梯及客梯)及其关联空间、售票处(包括会员坐式售票位)、小卖部、检票口、卫生间、接待室、值班经理室、普通观众休息区以及会员休息区、水吧、电影衍生品售卖区等。2.3.1.2 小卖部及库房等:原则上卖品部库房需要紧邻小卖柜台,可设置于影厅座位下方夹层中,以利于节约空间,并须考虑库房的通风和散热。小卖部柜台台面宽0.8m 。观众厅层垃圾房尽可能靠近货梯布置,并设置上下水和强排风,库房及垃圾房门均应采用外开门(门净宽不小于1.0m)。2.3.1.3售票处:分为会员售票处及普通售票处,宜分开设置,普通票房柜台总
13、长度可按:售票位个数1.1米计算。其中会员区售票位24个,为坐式服务柜台,会员票房柜台总长度可按:售票位个数1.2米计算。普通售票处柜台前结合地面装修设置 1米线。售票柜台后方需设置LCD显示屏(会员与普通柜台应分别设置)。大楼的一层主要人流出入口处宜设置首层售票处作为场外售票,该售票处需要设置LCD屏幕1-2块,自动连网售票机1-2台。2.3.1.4大堂不宜设置自然采光,室内照明需结合特效灯光布置;内墙面宜设置广告灯箱位置,A类店大堂设置46寸4x4LCD拼接屏,余下类别店大堂设置46寸3x3LCD拼接屏。2.3.1.5 在大堂分别设置普通休息区及会员休息区。其中会员休息区应提高装修档次,有
14、条件可设置独立的服务台。2.3.2 影厅走廊2.3.2.1从检票口至各个影厅的主通道,空间要求宽敞、简洁、通透(从检票口进入走廊尽量能看到所有的影厅入口或影厅号牌);净高不宜低于3.3米。2.3.2.2 在走廊中所有垃圾箱及消火栓箱须采用内嵌式进行暗装。2.3.2.3 影厅入口尽量设置于座位下部,不占用走廊的宽度。2.3.2.4 检票入场口应做到4米以上,以满足入场及散场时人流疏散要求。2.3.2.5 影厅入口及厅号牌位置宜结合特效灯光统一设计。2.3.3 影厅(观众厅内看台设计由发包方确定并移交内装设计单位)2.3.3.1影厅内净高:视点高0.21.5m+ 银幕高+ 银幕上黑框0.50.9m
15、;2.3.3.2银幕宽:影厅宽度-1m = 银幕宽(8m,且20m),银幕画面的高宽比为 1:2.39。2.3.3.3座位布置:每排排距1200mm,最后一排排距1400mm;VIP厅为1800mm;2.3.3.4座位宽度:规格580mm可采用扶手升起式观众座椅。2.3.3.5座位排布:影厅前部排座为弧形布置少于3排,中后部排座为直线形布置。弧形布置座位与直排座位间横走道1800宽,并且在横走道处设置残疾人座位。2.3.3.6座位台阶:前后排台阶升起高度一般大厅为300420mm、小厅为390450mm;厅内座位台阶升起高度应保持一致。2.3.3.7放映窗口外侧底边距观众厅最后一排地面的高度1
16、.9m。2.3.3.8观众厅最近视距不宜小于最大有效放映画面宽度的0.55倍,且4.5。观众厅最远视距不宜大于最大有效放映画面宽度的1.8倍。2.3.3.9 最高视点高度不宜大于1.5米。最大仰视角不宜大于45。2.3.3.10影厅内部隔墙必须和柱、梁平齐,即柱、梁不能外凸、内凹。2.3.3.11影厅隔墙应为砌块双墙,双面抹灰,双墙中间设100mm厚容重65kg/立方米岩棉,用专用棉钉钉牢。如遇影城楼面结构荷载不能满足荷载要求,需采用其它隔墙材料时,由乙方提供满足结构安全、防火及隔音要求的隔墙做法。2.3.3.12进场口与散场口各1个,原则上应对角布置;影厅面积400宜设3个或3个以上疏散口,
17、疏散宽度和距离应满足消防规范。2.3.3.13进场口通道空间应有转折,避免影厅内外声光相互干扰。2.3.3.14疏散口防火门(推栓式)离银幕最近一侧洞口边缘须离银幕后墙1.8米。2.3.3.14 条件允许情况下,散场人员可考虑由影厅前部安全门进行疏散,并通过走廊绕回大厅,使人流疏散更加通畅。2.3.3.15进场口与散场口部地面高差应采用坡道,坡度1:10,坡道宽门宽。2.3.3.16观众厅入场门和疏散门的净宽度不应小于1.4m。2.3.3.17 VIP影厅:设贵宾休息室及专用男女卫生间。贵宾休息室及VIP观影厅间采用套间方式进行契合设计。2.3.3.18在影厅高度允许的情况下,可考虑在顶棚内设
18、置马道,以方便对天花内设备进行维护保养和维修。2.3.4放映机房(放映口位置及尺寸设计由发包方确定并移交内装设计单位)2.3.4.1放映机房位置:位于影厅走廊的上部夹层内,应相对集中布置;放映机房净宽在双面布置放映机时5.5m,单面布置放映机时2.8m,放映机房净高2.6m;2.3.4.2 放映夹层内宜设置放映办公室、片库及备品仓库(1015)、放映员专用卫生间、休息间等辅助房间;需设置空调机组,用于机器散热及人员办公。每组放映机(每个影厅后部给该影厅使用的全部放映机称为一组)上方必须设置单独的出屋面强制排风散热口。2.3.4.3每个影厅布置13个放映口(由发包方确定并给定放映窗口大小尺寸及定
19、位),放映口所在墙体墙厚250时为喇叭口,250mm时为平口;2.3.4.4放映口中心点(放映机镜头光轴水平时)距放映机房地面1.25 m。2.3.5管理用房(管理用房的平面布局规划由发包方确定并移交内装设计单位)2.3.5.1影院的办公区:除与观众密切相关的少数办公室如观众接待、值班经理等以外,其余尽量集中设置于放映夹层端头。各办公室分配如下(按八个厅影城配备,视影厅增加情况酌情调整):总经理办公室,约10-15M;行政办公室,约12-15M;市场营销部(含洽谈室可结合会员活动区设置于影厅层)共40M;营运办公室,约20-25M;财务办公室、现金房(观众厅层已设置现金房的不必再次另行分隔设置
20、),约15-25 M;计算机房(弱电控制室),约8-15M;员工更衣室,员工休息室宜含洗手间(男、女),约40-60M;放映部办公室,约8-10M;会议室约20-30 M;片库约10-12M;行政库(可设置于座位台阶下方)约15M;市场库(可设置于座位台阶下方)约30M。单店及区域店配置以下图为准: xxx院线新建影城办公区配置标准区域单店影城部门电脑数量工位数量备注营运22营销23人力行政12财务室33财务室3台电脑,其中1台专门打印票券使用。现金房11放映及信息22放映主管、信息IT负责人 经理、副经理22不设单独经理室安保11员工休息室座椅12个会议室(培训室)面积35-40平米洽谈室1
21、5-20平米区域总店影城部门电脑数量工位数量备注营运22营销34人力行政23城市内3店(含)以上配置2台电脑,并预留1个储备培训工位财务室44增加1个城市财务主管工位,1个会计或储备人员工位,其中1台电脑专门打印票券使用现金房11放映及信息22放映主管、信息IT负责人经理、副经理22不设单独经理室安保11员工休息室座椅12个会议室(培训室)面积35-40平米洽谈室15-20平米财务室与现金房相邻,并预留窗口便于票券、钱款交接。2.3.5.2在条件允许情况下,尽量保证每间办公室都有自然采光、通风,在没有自然采光、通风情况下仍须保证房间内有新风供应。2.3.5.3 在条件允许情况下,员工休息室内宜
22、设置盥洗台及穿衣镜。2.3.5.4在条件允许情况下,宜在影厅层内设置市场部接待室,以方便接待来客。2.3.6 卫生间2.3.6.1观影区及公共区(检票口内外)分别设置卫生间,可合并计算服务人数。所有卫生间均采用结构降板同层排水处理(员工及VIP休息室卫生间结构降板300mm,其余两处观众卫生间均须结构降板600mm),卫生间内部及其与相邻空间界面处均不得出现明显高差(即不得出现踏步和坡道等,卫生间室内外用于避免地面积水外溢的5mm内高差除外)2.3.6.2 服务人数男女人数比例按1:1计算。2.3.6.3 男卫生间每50人设1个小便斗(且必须设置一个儿童小便斗),每150人左右设1个大便器;女
23、卫生间每50人左右设1个大便器。小便斗后方管道不入墙。2.3.6.4男女卫生间均应设前室(洗手池与便池分开)。每4个大便器或每8个小便斗宜设1个洗手盆,且至少应设2个洗手盆。男女卫生间均应分别设置儿童洗手盆。2.3.6.5卫生间应考虑在小便斗侧搁物台或搁物层板。2.3.6.6除员工和VIP休息室卫生间外其余卫生间必须设计为视线遮挡入内环绕式无大门卫生间,并须采用独立的强排风风机和排风路径。2.3.6.7 在条件允许情况下,应在影城大堂洗手间附近设置独立的残疾人卫生间,和宜设置独立的内部带清洗池的清洁工具间。2.3.6.8 宜结合卫生间考虑垃圾间的位置,以利上下水和强排风。2.3.7 VI系统2
24、.3.7.1墙面应统筹考虑设计广告位、招贴画和布景画位置,并预留灯具及相关使用用电负荷。2.3.7.2 LOGO设计除符合xxx集团统一标准外,同时应符合院线注册LOGO标准。2.3.7.3各厅厅号牌及洗手间指示牌等均须设置在走廊明显位置,便于观众寻找,进场观影路线转折处及观影人员功能用房处均应有明显指示及标识。3 电气篇3.1强电专业3.1.1设计依据a批准的建筑设计方案b由xxx院线提供的设计资料及要求c相关专业提供的设计资料d建筑电气专业有关的国家规范,适用的规范条目包括但不限于 如下: 供配电系统设计规范(GB50052-95)低压配电设计规范(GB50054-95)民用建筑电气设计规
25、范(JGJ 16-2008)建筑设计防火规范(GBJ16-2006)电影院建筑设计规范(JGJ58-2008)3.1.2设计图纸深度要求xxx影城每一项目的电气部分的设计文件应包括:1)目录;2)设计说明书;3)图纸;4)主要设备及材料清单。其中图纸必须以国标为基础绘制,做到完整、准确、清晰,且经过校审无误(规范无误、技术要求合理无误、实际使用无误),并顺利通过xxx影城与政府要求的图纸审核。系统图纸内文字字体选用400500字高,平面图内字高300400。字体西文字体 romans或romans1,中文字体hztxt或hztxt1。3.1.3设计范围l 包括供电系统,低压干线配电系统,照明系
26、统,动力配电系统、防雷及接地保护系统。l 设计区域主要包括影厅、大堂、VIP休息室、卖品部(及咖啡厅)、吸烟室、影厅走廊、放映夹层、设备用房、办公区、库房、洗手间等。3.1.4供电系统l 供电系统供电电源电压等级一般为400V/230V,引自影院所在建筑物业供电系统。影城电源由变配电室低压引来,影城内单独设置配电间。电影院的消防用电、应急照明及疏散指示标志等的用电在一类高层建筑应按一级负荷要求供电,在二类高层建筑内应按二级负荷要求供电。电影院的放映设备用电负荷应为二级负荷;其余均应为三级负荷。供电系统中照明和电力的电压偏移均应为士5。l 负荷计算:影城负荷参照xxx集团购物中心设计任务书9.5
27、.1的内容,影城功率密度按80W/m2(不含空调主机综合负荷)和100W/m2(含空调冷源负荷)计算,所有电缆电线选型根据用电负荷进行合理选型。配电线路应设短路保护、过负荷保护、接地故障保护,配电系统保护配合应具有选择性。对设计中阻燃及耐火电缆的标示采用GB/T 19666-2005中推荐的方式。消防负荷采用低烟无卤型A级耐火电缆、导线。二级负荷采用B级耐火电缆,其他均选用B级阻燃电缆。所有线缆均选用低烟无卤型。3.1.5动力照明系统l 供电线槽、桥架等的规格尺寸、安装高度以及路由等应充分考虑并与其它专业管道综合后,确定最优化的设计并标注清楚。回路编号、管线规格及敷设方式应标注清楚。在建筑吊顶
28、内敷设的金属线槽需选用带有槽盖的封闭式金属线槽,影厅层线槽截面不小于300x100(宽x高),放映夹层线槽截面不小于300x100(宽x高)。l 在走廊,楼梯间,影厅内等人员密集的公共区域设置应急及疏散照明;应急照明灯具应设玻璃或其他非燃材料制作的保护罩。影厅厅内入口处设置专用消防疏散路线牌,安装高度1.8米,位置避免正对银幕,采用应急电源供电。l 各安全出口处及走道公共区域设置自带蓄电池双头灯作为补充应急灯具。间距不大于20米。l 影厅内各公共区域设置天花应急照明,天花应急照明均匀布置,厅内应急照明数量不少于普通照明的1/3,大堂及公共走道区域天花应急照明不少于普通照明的1/4。每个影厅安全
29、出口等处设置4个以上自带蓄电池双头灯作为补充应急灯具。同时影厅内应急照明应能保证在火灾情况下由实现消防联动自动点亮。大堂及走道区域地面设置地面疏散导流标识,间距不大于4米。l 对于LED等需要变换颜色的照明需要保持同步控制,合理设置回路及控制器控制线路长度。l 小卖库房等所有库房内灯具应选用防爆型灯具。l 放映走廊放映机房处灯具应注意避开放映窗口处对影厅内产生的眩光。l 影厅内清扫照明采用双控开关,入口处和影厅夹层放映机房控制箱处分别控制,影厅内开关选用带盖板式并注意隐蔽设置。厅内其他照明由放映机房处控制箱集中控制。l 影厅层内公共走道应急照明和紧急疏散指示照明由双电源供电配电箱供电、启闭,且
30、火警时由消防系统强制开启。l 放映夹层、大堂、弱电机房、各放映厅、影厅层走道等不同区域分别设置配电箱进行控制。所有配电箱挂墙安装,每个配电箱内不多于30个回路且装有盘面护板。l 各卫生间、库房需设置相关送排风设备电源。卫生间、小卖库房内需设置热水器电源,卫生间及库房内插座选用防溅型。l 弱电门禁电源需要单独敷设至普通电源,夹层公共走道内弱电机柜电源由弱电机房配电箱供电。l 小卖设备在柜台后方柜体下方设置配电箱,预留爆米花机、小卖插座等用电回路。l 对于非xxx物业,除空调系统设备配电外,需考虑机组电动阀门、机房内照明插座配电及相关水泵的变频设置。l 图例中灯具标识应与内装专业平面图及立面图一致
31、,并标明功率及光源类型。l IMAX影厅需要单独设置独立空调电源,眼镜间设置10kW三相设备电源。小卖库房、弱电机房设置分体空调电源。l 影城总配电箱需设置电能计量装置及漏电保护报警设备。放映设备配电系统如设置漏电总开关需为仅报警不跳闸开关。l 银幕架活动框需要预留ZR-BV-10x2.5平方电源线。l 影城各层应急配电箱配置不少于10kW的EPS蓄电池柜,影城区域的应急照明除自带蓄电池的双头灯之外的应急灯具线路均由EPS专用电源柜供电。l 对图纸内容中不在总包施工范围内的内容应清晰标明。l 影城参考灯具标准如下,如装饰专业设计有特殊要求,以装饰专业条件为准。建筑场所类别推荐设置标准xxx影城
32、公共走道节能型筒灯,荧光灯,灯带,射灯前厅装饰筒灯,投光灯,灯带,特效灯售票处、卖品部装饰筒灯,金卤灯观众厅入口处可调光射灯(照墙面logo)观众厅筒灯,调光灯(60W竖装螺口白炽灯),地面LED灯,维修灯等休息区节能型筒灯,荧光灯洗手间节能型筒灯或射灯办公区、弱电机房隔栅荧光灯库房防爆灯放映机房调光灯具(设备附近距地2.0米处设置可伸缩壁灯),放映走廊可设置节能型筒灯或荧光灯;注意避开通过放映窗口对影厅内形成眩光配电室,空调机房荧光灯l 对于有活动舞台及大堂需设置专用特效灯照明,在活动舞台银幕后方预留15kW配电箱。特效灯基本要求如下。位置灯具型号大堂电脑摇头灯(24)300W/220V成像
33、灯(24)150W/220V(金卤泡)成像为xxx院线LOGO电脑换色灯(24)150W/220V(金卤泡)电脑512控制台1套有舞台影厅回光灯(812)1000W/220Vl 插座及末端电源设置要求参考如下建筑场所类别推荐设置标准xxx影城公共走道清扫用五孔插座/间距10米前厅配合装饰图纸设置广告灯箱、VI指示牌、logo牌、LCD、LED、自动售票机、存包柜电源或插座,并注意高度。 售票处配合装饰图纸设置计算机、打票机、刷卡机LCD电源插座。检票口地面设置插座。卖品部配合装饰图纸设置三回路,6组插座供可乐机、热水器、冷藏柜、分体空调等插座或电源,库房内插座为防溅型;爆米花机单独设置配电箱。
34、观众大厅清扫用五孔插座/间距10米(侧墙)单独回路五孔插/座间距10米(幕后墙)休息厅根据装饰平面设显示屏及清扫插座洗手间根据装饰平面墙面设烘手器及热水器、小便斗电源。办公区参考工位设置2组/工位弱电机房两侧墙各均布2组4平方插座,分三个回路,预留分体空调机电源,由弱电配电系统单独供电放映机房放映设备靠近放映窗口处设置插座二组,此插座由放映设备配电箱供电配电室,空调机房设置一组检修插座门禁控制器处预留220V接线口3.1.6接地安全l 所有放映设备设置单独接地系统。接地电阻不应大于4欧姆。l 强,弱电间内采用专用接地装置时接地电阻不应大于4欧姆,采用共用接地装置时,接地电阻不应大于1欧姆。3.
35、1.7消防弱电系统 消防弱电系统应能满足国家规范要求设计。卫生间、库房内需要设置感烟探测器。各影厅内需要设置消防广播设备。3.2弱电专业3.2.1技术规范、规程JGJ/T16-2008民用建筑电气设计规范GBJ50057-94 建筑物防雷设计规范建筑设计防火规范GBJ1637设计院施工设计图(建筑、给排水、电气、空调等专业图纸)各地政府及行业主管部门的规定及相关规范GB/T 50314-2000智能建筑设计标准GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范3.2.2弱电系统设计范围:l 电视监控系统l 计算机网络及电话系统l LCD&LED系统l 背景音乐及广播系统l 空调
36、自控系统l 门禁报警系统l 巡更系统3.2.3弱电各系统的设计内容各系统需根据图纸内容编制含有主要设备准确数量的材料表。影院监控系统l 摄像机:一般情况下(包括公共走道、疏散出口、影厅内、弱电机房、存包柜、放映机位处)室内选用具有夜视功能的普通彩色CCD红外摄像机,普通摄像机清晰度420TVL以上;有收银功能的位置(小卖柜台、会员及普通售票柜台、现金房、财务室)按一对一设置高清彩色摄像机,高清晰度摄像机600TVL以上,大堂内设置12台带云台一体化智能快球摄像机。l 现场拾音头:在各影厅内及设置高清摄像头的位置一对一设置高保真无噪音原声监听头。l 硬盘录像机: 放映机和每个厅内的监控点全部汇总
37、到夹层机柜处,接入硬盘录像机,保证不少于15天时间的录像资料保留以备查验(全帧录像),其他监控点全部汇总到弱电机房的监控机柜内,接入硬盘录像机,保证不少于30天时间的录像资料保留以备查验(全帧录像)能保证不少于30天时间的录像资料保留以备查验(全帧录像),总容量不小于10T。l 显示设备,除控制设备显示器显示监控画面外,还需在影城指定的营运办公区安装第二监视器,可以显示所有监控画面(放映机和每个厅内的监控点除外),在运营办公室的办公桌上配置一个专用控制键盘,本监视器使用液晶电视,由招标人统一购买液晶电视,投标人负责提供线路铺设;夹层机柜位置设置第三监视器,由招标人提供2台LCD显示各厅内的放映
38、影像,由投标人负责提供线路敷设。所有画面都必须能通过网络传输至北京院线公司。l 布线与供电信号线中间不能有接头必须在弱电专用桥架和电管内敷设,前端摄像机由机房直接供电,开关电源必须安装在机房监控机柜内。每一路摄像机的供电需在机房通过开关一一对应控制,以方便今后的检修与维护。所有线缆均需有良好的屏蔽网,以构成效果良好的系统接地;监控系统的供电由机房2kW UPS不间断电源提供。普通摄像机供电电源为直流12伏,搞清摄像机供电电源为交流24V,所有线缆均需有良好的屏蔽网,以构成效果良好的系统接地。计算机网络及电话系统l 机柜及系统设置:数据、语音主配线架及交换机设在影城弱电机房。放映夹层及大堂售票位
39、附近设置分配线架及机柜。弱电机房至大堂售票位机柜敷设二根四芯光纤及50对大对数电缆一根,其中的一根四芯多模光纤为票价系统专用;弱电机房至夹层机柜敷设四芯多模光纤一根。弱电机房至首层售票位置处设置六芯多模光纤一根。l 夹层数字放映机位置处设置千兆网络终端和百兆网络终端各1个及光纤收发器个一组,夹层机柜至各千兆网络终端处敷设一根四芯多模光纤,两端各设置光电转换器(含千兆和百兆光纤收发器各一对),由六类原装跳线引至数字放映机。,电话和网络点使用超五类双绞线,数字放映机边的网络点采用室内四芯多模光纤,并通过光电转换,由六类原装跳线引至数字放映机。l 小卖、售票处大堂售票机等观影层区域根据电脑配置设置网
40、络终端,观影层区域数据及语音线采用超五类非屏蔽双绞线汇集到大堂售票位配线机柜。办公区域等夹层终端根据办公家具位置数量设置网络及语音终端,超五类非屏蔽双绞线布线,汇集至弱电机房,如长度超过90米,可汇集到夹层网络机柜。l 从放映窗口到银幕后方敷设超五类双绞线一根,两端做好水晶头并测试畅通,放映窗口端可在墙上预留为网络插座,银幕端预留甩线长10米。l 布线与供电 核心交换机由xxx院线提供,主要用于办公网络和售票网络,交换机安装位置为弱电机房机柜中;辅助交换机为24口,主要用于无线网络和放映网络,交换机安装位置为弱电机房机柜中;网络机柜提供UPS供电,确保核心交换机路由器及相关设备市电断电情况下延
41、时供电时间不小于1小时;如无特殊需求,图纸上桥架规格一律按300*100规格计算。在放映机房中,每台数字放映机下应铺设网络一路节点,并汇聚至夹层机柜独立交换机上,该交换机与内部办公售票网络物理独立,只用作数字放映机和影城大堂无线网络使用。在售票处后排柜台处提供600mm宽,900mm深,1200mm2000mm高的机柜,高度根据影城现场结构决定。售票处后排柜台配备4路D-link KVM switch。l 如影城当地无虚拟网则仍旧采用以下原则要求的电话程控交换机技术:程控交换机需能扩展至48门内线,16路中继。要有来电显示功能、内线连选功能、使用权限设置功能、自动转接语音提示功能、计费管理功能
42、。LCD&LED系统LCD包括大堂3x3或4x4显示屏、票房、卖品、首层售票位、夹层机柜处、vip休息室单体显示器; LED指影厅门口用来显示影厅状况和检票口上方等处的条屏LED,条屏LED布线需要布两条信号线,系统布线均使用标准超五类网线布线,并确保位置数量与装饰图纸一致。布线汇聚处为影城售票位附近机柜。背景音乐及广播系统l 影城大堂背景音乐挂壁扬声器一律使用40W扬声器。其他位置背景音乐一律使用3W-6W吸顶扬声器。背景音乐系统要实现六分区音量可调控制,使用U波段无线麦克风,多种方式信号输入、多分区输出,系统具备接收电脑声卡的声音输出(卡座、2个CD机,不用收音头),背景音乐主要使用电脑输
43、出并可以实现消防强切功能l 布点原则位置设备及数量备注大堂扬声器4个40W壁挂或吊顶/单独控制卫生间1/卫生间 35W吸顶/单独控制员工休息室1个35W吸顶/单独控制VIP休息区1个35W吸顶/单独控制影厅走道入场走廊处24个,间距810米35W吸顶/单独控制l 布线与供电背景音乐线独立串管,统一使用独立KBG25管布线,严格按照区域划分,分区布线。空调自控系统l 基本要求,提供完整的系统图和网络拓扑图;与监控硬盘录像机共用一台显示器,放置在机柜内,通过D-link四路KVM switch进行切换。系统确保每一个影厅均有独立电动风阀控制、电动水阀控制、压差开关以及变频器自动调节频率。水阀、变频器等需要根据影厅座位数不同采用不同的规格。具体规格由投标人根据经验设计。变频器功率大小选择,参考如下,100人以下影厅使用3.7kw变频器,100至250人影厅使用5.5kw变频器,250人至350人影厅使用7.5kw变频器,350人以上的影厅使用10kw或15kw变频器。控制主机配置如下:人机界面为中文,图文界面显示,满足24小时不间断工作方式。安装调试结束后将完整系统制作一件恢复。l 控制要求:影厅用空调机组的启停控制、工作状态和故障报警、手
