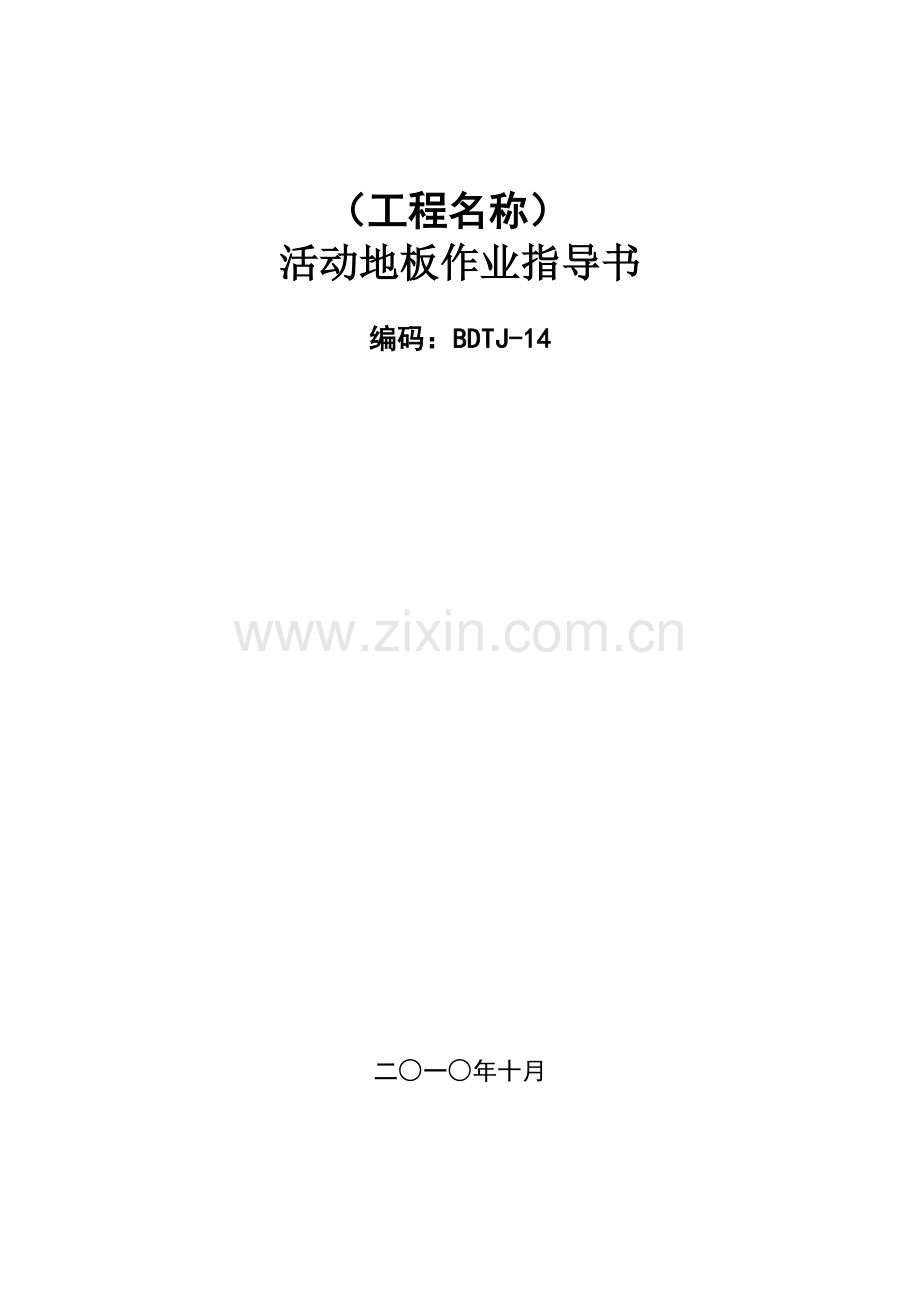

（工程名称）
活动地板作业指导书

编码：BDTJ-14

二○一○年十月

作业指导书签名页

项目名称

作业内容

批 准

年 月 日
审 核

年 月 日
编 写

年 月 日
注

目 录

1.适用范围 1
2. 编写依据 1
3. 作业流程 1
3.1作业（工序）流程图 1
4．工作前安全风险辨析及措施 2
5. 作业准备 2
5.1 人员配备 2
5.2 主要工器具及仪器仪表配置 2
6．作业方法 3
6.1基层处理 3
6.2支柱（架）定位及水平控制 3
6.3 支柱（架）安装 3
6.4 铺设活动地板 3
6.5 清擦和打蜡 3
7. 质量控制措施及检验标准 3
7.1质量控制措施 3
7.2质量控制点 4
表7-1 质量控制点表 4
7.3质量检验标准 4

1.适用范围
适用于110～500kV电网工程房屋建筑室内地面活动地板的铺设。

2. 编写依据
表2-1 引用标准及规范名称表
序号
标准及规范名称
颁发机构
1
《建筑工程施工质量验收统一标准》（GB50300-2001）
中华人民共和国建设部、中华人民共和国国家质量监督检验检疫总局
2
《建筑地面工程施工质量验收规范》（GB50209-2010）
中华人民共和国建设部、中华人民共和国国家质量监督检验检疫总局
3
《建筑装饰装修工程质量验收规范》（GB 50210-2001）
中华人民共和国建设部、中华人民共和国国家质量监督检验检疫总局
4
《电力建设施工质量验收及评定规程》第1部分：土建工程（DL/T5201.1-2005）
中华人民共和国国家发展和改革委员会
5
《110kV～500kV送变电工程质量检验及评定标准第3部分：变电土建工程》（Q/CSG10017.3-2007）
中国南方电网公司
6
《南方电网工程施工工艺控制规范》（Q/CSG11105-2008）
中国南方电网公司
7
工程设计图纸、施工组织设计（方案）等技术文件

3. 作业流程
3.1作业（工序）流程图
开始

基层处理

支柱（架）定位及水平控制

支柱（架）安装

铺设活动地板

清擦和打蜡

完成

4．工作前安全风险辨析及措施
表4-1 工作前安全风险辨析及措施表
序号
安全风险
预控措施
检查结果
1
触电
制定用电管理制度；使用三相五线制，实行三级用电保护，使用标准电源开关箱。禁止使用老化、破损的电源线路。

2
高空坠落
孔洞临边设安全防护栏和警示牌。

3
机械伤害
切割机（锯）符合机械安全要求，由专人按操作要求进行操作。

4

请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任
施工单位检查人： 监理单位检查人：
日期： 日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

5. 作业准备
5.1 人员配备
表5-1 人员配备表
工序名称
建议工作人数
负责人数
监护人数
基层处理

支柱（架）定位及水平控制

支柱（架）安装

铺设活动地板

清擦和打蜡

注:作业人数根据具体工程量规模配备。

5.2 主要工器具及仪器仪表配置
表5-2主要工器具及仪器仪表配置表
序号
名称
规格/编号
单位
数量
备注
1
吸盘

个

2
切割锯

台

3
手刨

台

4
螺机

台

5
水准仪

台

6
水平尺

把

7
方尺

把

8
钢尺

把

9
靠尺板
2~3m
把

注: 主要工器具及仪器仪表根据具体工程量规模配备。

6．作业方法
6.1基层处理
铺设活动地板面层的基层已完成，基层表面应平整、干净、不起灰。

6.2支柱（架）定位及水平控制
6.2.1 在墙面500mm处设置水平标高线，在四周墙面上弹出面层标高水平控制线，并按选定的铺设方向和顺序设基准点。
6.2.2找中、套方、分格、弹线
1）首先量测房间的长、宽尺寸，找出纵横线中心交点。当房间是矩形时，用方尺量测相邻的墙体是否垂直，如互相不垂直，应预先对墙面进行处理，避免在安装活动板块时，在靠墙处出现楔形板块。
2）根据已量测好的平面长、宽尺寸进行计算，如果不符合活动板块模数时，依据已找好的纵横中线交点，进行对称分格，考虑将非整块板放在室内靠墙处，在基层表面上就按板块尺寸弹线并形成方格网，标出地板块安装位置和高度（标在四周墙上），并标明设备预留部位。此项工作必须认真细致，做到方格控制线尺寸准确（此时应插入铺设活动地板下的管线，操作时要注意避开已弹好支架底座的位置）。
3）在基层上，按设计图纸的要求弹出支柱（架）定位方格十字线，测量底座水平标高，同时在墙上四周测好支柱（架）水平控制线。
6.2.3 在基层表面要标出板块的安装位置，并标明设备和电缆走向的预留位置。

6.3 支柱（架）安装
安装支座和横梁组件，检查复核已弹在四周墙上的标高控制线，确定安装基准点，然后按基层上已弹好的方格网交点处安放支座和横梁，并应转动支座螺杆,先用小线和水平尺调整支座面高度至全室等高，待所有支座柱和横梁构一体后，应用水平仪抄平。支座与基层面之间应连接牢固。可根据设计要求用环氧树脂、膨胀螺栓或射钉连接。

6.4 铺设活动地板
6.4.1 根据房间平面尺寸和设备等情况，应按活动地板模数选择板块的铺设方向。当平面尺寸符合活动地板板块模数，而室内无控制柜设备时，宜由里向外铺设，当平面尺寸不符合活动地板板块模数时，宜由外向里铺设。当室内有控制柜设备且需要预留洞口时，铺设方向和先后顺序应综合考虑选定。
6.4.2 铺设前活动地板面层下铺设的电缆、管线已经过检查验收，并办完隐检手续。
6.4.3 先在横梁上铺设缓冲胶条，并用乳胶液与横梁粘合。铺设活动地板块时，应调整水平度，保证四角接触处平整、严密、不得采用加垫的方法。
6.4.4 铺设活动地板板块不符合模数时，不足部分可根据实际尺寸将板面切割后镶补，但不得小于整块的1/3，并配装相应的可调支撑和横梁。切割的边应采用清漆或环氧树脂胶加滑石粉按比例调成腻子封边，或用防潮腻子封边，也可采用铝型材镶嵌。
6.4.5 在与墙边的接缝处，应根据接缝宽窄分别采用活动地板或木条刷高强胶镶嵌，窄缝宜用泡沫塑料镶嵌。随后立即检查调整板块水平度及缝隙。

6.5 清擦和打蜡
当活动地板面层全部完成，经检查平整度及缝隙均符合质量要求后，即可进行清擦。当局部沾污时，可用清洁剂或皂水用布擦净晾干后，用棉丝抹蜡，满擦一遍，然后将门封闭。如果还有其他专业工序操作时，做好成品保护。待其全部工序完成后，再清擦打蜡交活。

7. 质量控制措施及检验标准
7.1质量控制措施
7.1.1 作业环境:在施工过程中应注意对已经完成的隐蔽工程管线和机电设备的保护，各工种间搭接应合理，同时注意施工环境，不得在扬尘、湿度大等不利条件下作业。
7.1.2 平整度的保证
1）基层的平整度必须符合要求。
2）支座和横梁的架设是保证平整度最关键的步骤，应严格按照工艺标准操作。做每个横梁都要控制标高，整体完成后还要再次整体抄平。
7.1.3 施工过程控制
1） 活动地板及其配套支承系列的材质和技术性能要符合设计要求，并有出厂合格证，大面积施工操作前，要进行试铺工作。
2）弹完方格网实线后，要及时插入铺设活动地板下的电缆管线的工序，并经验收合格后再安支承系统，保证支架不被碰撞造成松动。
3）安装底座时，要检查是否对准方格网中心交点，待横梁全部安装完后要拉横竖线，检查横梁的平直度，以保证面板安装后缝格的平直度控制在3mm之内，面板安装之后随时拉小线再次进行检查。
7.1.4 成品保护
1）施工时应注意对定位定高的标准杆、尺、线的保护，不得触动、移位。
2）对所覆盖的隐蔽工程要有可靠保护措施。
3）活动地板面层完工后应进行遮盖和拦挡，避免受损坏。
4）后续工程在活动地板面层上施工时，必须进行遮盖、支垫，严禁直接在活动地板面上动火、焊接、和灰、调漆、支铁梯、搭脚手架等。

7.2质量控制点
表7-1 质量控制点表
序号
控制点
控制方式
W
H
S
1
材料质量
●

2
面层质量要求
●

3
支撑架安装
●

4
支撑架防腐处理
●

7.3质量检验标准
按照Q/CSG10017.3-2007《110kV～500kV送变电工程质量检验及评定标准第3部分：变电土建工程（上册）》中表5.12.23的规定执行。
