国家电网公司物资采购原则
（电源系统卷 UPS不间断电源册）
220kV变电站 UPS不间断电源
专用技术规范
（编号：）
国 家 电 网 公 司
二〇〇九年十二月

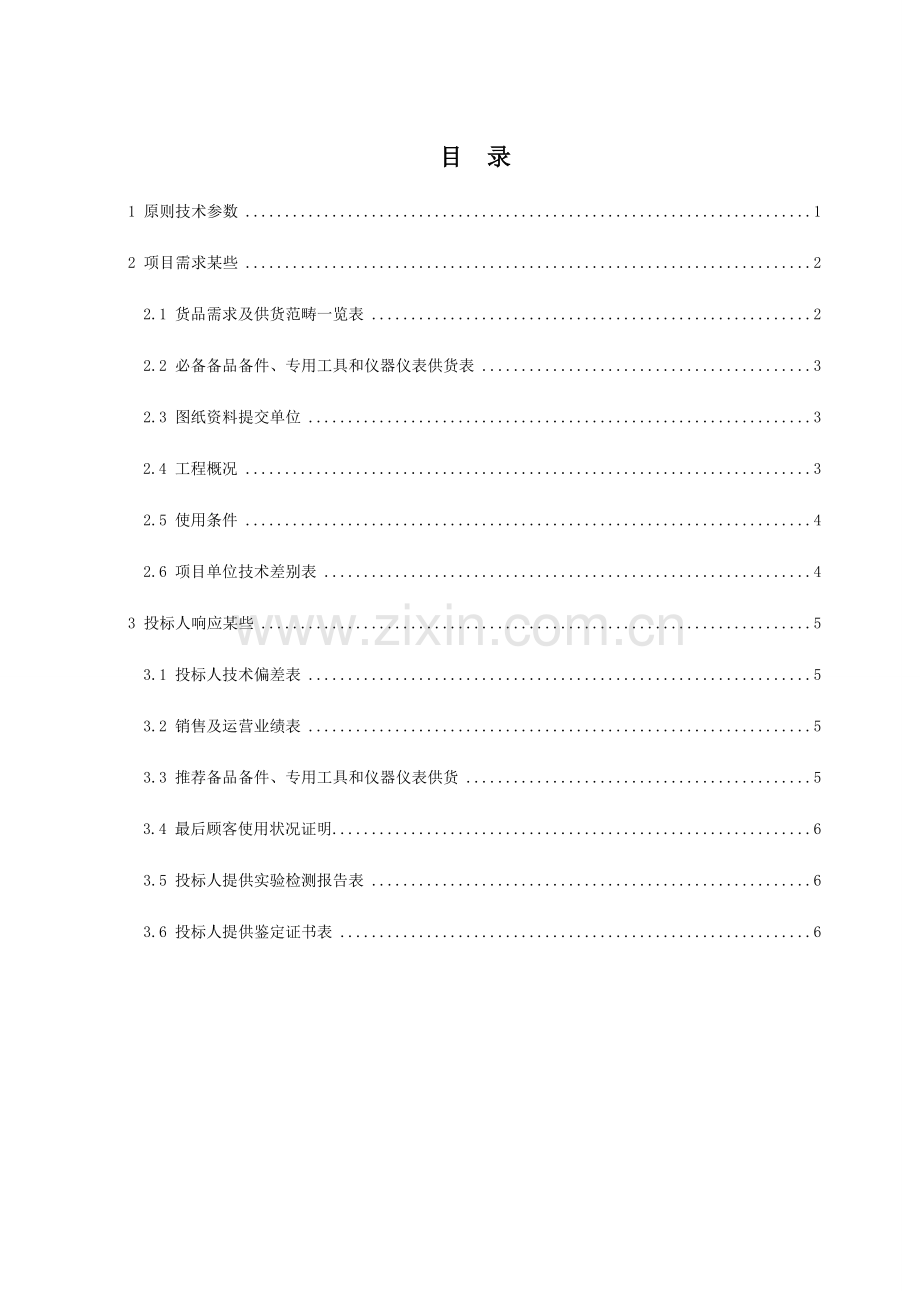

目 录
1 原则技术参数 1
2 项目需求某些 2
2.1 货品需求及供货范畴一览表 2
2.2 必备备品备件、专用工具和仪器仪表供货表 3
2.3 图纸资料提交单位 3
2.4 工程概况 3
2.5 使用条件 4
2.6 项目单位技术差别表 4
3 投标人响应某些 5
3.1 投标人技术偏差表 5
3.2 销售及运营业绩表 5
3.3 推荐备品备件、专用工具和仪器仪表供货 5
3.4 最后顾客使用状况证明 6
3.5 投标人提供实验检测报告表 6
3.6 投标人提供鉴定证书表 6
1 原则技术参数
投标人应认真逐项填写原则技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不容许改动招标人规定值。如有差别，请填写表8 投标人技术偏差表。
表1 220kV变电站UPS不间断电源原则技术参数表
序号
参数名称
单位
原则参数值
投标人保证值
1
*输入交流电压幅值
V
二路 380±10%
（投标人填写）
2
*输入交流电压频率
Hz
50±5%
（投标人填写）
3
*输入直流电压(220V直流系统)
V
二路 220V（198V-286V）
（投标人填写）
4
*输入直流电压(110V直流系统)
V
二路 110V（99V-143V）
（投标人填写）
5
输出电压调节范畴
V
220V±3%
（投标人填写）
6
*输出波形
纯正弦波
（投标人填写）
7
*效率
≥90％
（投标人填写）
8
*输出电压精度（稳态）
V
220V±3%
（投标人填写）
9
*输出电压精度（动态）
V
负荷以0%～100%变化，其偏差值不大于±5%，恢复时间不大于20ms
（投标人填写）
10
*输出频率精度
Hz
50Hz±0.5%
（投标人填写）
11
*同步范畴
Hz
50Hz±2%
（投标人填写）
12
*同步速度
Hz/sec
≤1Hz/s
（投标人填写）
13
*谐波失真
总谐波含量≤3％
（投标人填写）
14
负载功率因数范畴
0.9（超前），-0.7（滞后）
（投标人填写）
15
过载能力
125%额定值时可维持10min,150%额定值时可维持1min
（投标人填写）
16
单机平均无端障时间（MTBF）
h
＞100000
（投标人填写）
17
备用电源切换时间
ms
≤0
（投标人填写）
18
*静态开关切换时间
ms
≤4
（投标人填写）
19
*静态开关同步检测时间
ms
≤5
（投标人填写）
20
* 静态开关异步检测时间
ms
≤10
（投标人填写）
21
*静态开关再切换延时方式（可调）
自动
（投标人填写）
22
*静态开关切换点（可调）
V
±10%正常电源
（投标人填写）
23
*静态开关再切换点（可调）
V
±5%正常电源
（投标人填写）
注1：项目单位对原则技术参数表中参数有差别时，可在项目需求某些项目单位技术差别表中给出，投标人应对该差别表响应。差别表与原则技术参数表中参数不同步，以差别表给出参数为准。
注2：参数名称栏中带*参数为重要参数。如不能满足规定，将被视为实质性不符合招标文献规定。
2 项目需求某些
2.1 货品需求及供货范畴一览表
表2 货品需求及供货范畴一览表
（打“★”项目为重要技术参数,如不能满足规定，将被视为实质性不符合招标文献规定）
序号
名 称
单位
招标人规定
投标人响应
型号、规格、性能参数
数量
型号、规格、性能参数
数量
1
UPS主机
台
★UPS容量 KVA
★输出额定电压AC220V，50Hz
★输入额定电压交流220V，50Hz
★输入额定电压直流110V / 220V
2
2
交流输入开关
只
2
3
直流输入开关
只
2
4
手动旁路开关
只
2
5
总馈出开关
只
小型断路器
1
6
馈线开关
回
小型断路器
7
UPS电源柜
面
2
屏体颜色：
注：
(1) 本规范书范本组屏方式仅供参照，实际使用时，可依照详细工程调节组屏方案。
2.2 必备备品备件、专用工具和仪器仪表供货表
表3 必备备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
招标人规定
投标人响应
型号和规格
数量
型号和规格
数量
1
2
3
4
5
6
表4 设计联系会、培训及验收需求一览表
序号
项目
项目单位规定
投标人响应
1
第一次设联会
人×天：
2
第二次设联会
人×天：
3
技术培训
人×天：
4
出厂验收
人×天：
2.3 图纸资料提交单位
经确认图纸资料应由卖方提交表5所列单位。
表5 卖方提交须经确认图纸资料及其接受单位
提交图纸
资料名称
接受图纸单位名称、地址、邮编、电话
提交
份数
提交时间
承认图、最后图
阐明书
实验报告
（附电子文档）
（设计单位）
1）技术合同订立后2周内，供货商应提供承认图纸。
2）工程师在收到承认图纸后2周内，应将经确认1份图纸寄送给供货商。
3）供货商收到经确认图纸2周内提出最后图
承认图、最后图
阐明书
实验报告
（附电子文档）
（买方）
2.4 工程概况
2.4.1 项目名称：
2.4.2 项目单位：
2.4.3 工程规模：
2.4.4 工程地址：
2.4.5 交通、运送：
2.5 使用条件
表6 使用条件表
序号
名 称
单位
招标人规定值
投标人保证值
1
环境温度
日最高温度
℃
45
（投标人填写）
日最低温度
-25
（投标人填写）
日最大温差
25
（投标人填写）
2
湿度
日相对湿度平均值
%
≤95
（投标人填写）
月相对湿度平均值
≤90
（投标人填写）
3
海拔高度
m
≤3000
（投标人填写）
4
耐受地震能力
水平加速度
g
0.3
（投标人填写）
垂直加速度
g
0.15
（投标人填写）
2.6 项目单位技术差别表
项目单位原则上不能改动通用某些条款及专用某些固化参数。依照工程使用条件，当环境温度、海拔高度等与原则技术参数表有差别或对通用某些条款有差别时，应逐项在“表7 项目单位技术差别表” 中列出，并以差别表给出参数为准。投标人应对表7技术参数进行确认。
表7 项目单位技术差别表
序号
项 目
原则参数值
项目单位规定值
投标人保证值
1
2
……
序号
项 目
变更条款页码、款号
原表达
变更后表达
1
2
……
3 投标人响应某些
投标人需填写专用某些第1和第2某些相应表格。原则技术参数表和项目单位技术差别表中规定值不同步，以项目单位技术差别表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不容许改动招标人规定值。如有差别，应填写投标人技术差别表。“投标人保证值”应与型式实验报告及其她性能实验报告相符。
3.1 投标人技术偏差表
投标人提供产品技术规范应与本招标文献中规定规定一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范规定，且在投标人技术偏差表中填写“无偏差”。
表8 投标人技术偏差表
序号
项 目
相应条款编号
技术招标文献规定
偏 差
备 注
1
2
3
3.2 销售及运营业绩表
表9 销售及运营业绩表
序号
产品型号
运营单位
投运数量
投运时间
联系人及
电话
备注
3.3 推荐备品备件、专用工具和仪器仪表供货
表10 推荐备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1
2
4
5
6
7
3.4 最后顾客使用状况证明
3.5 投标人提供实验检测报告表
表11 投标人提供实验检测报告表
序号
产品型号名称
实验报告类别和
内容
根据原则
实验时间
实验单位
3.6 投标人提供鉴定证书表
表12 投标人提供鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
根据原则
鉴定期间
3.7 投标人提供UPS与监控厂家通讯成功业绩表(业主完毕、厂家提供合同就可)
表13 与监控厂家通讯成功业绩表
序号
产品型号
运营单位
投运数量
投运时间
联系人及
电话
备注
