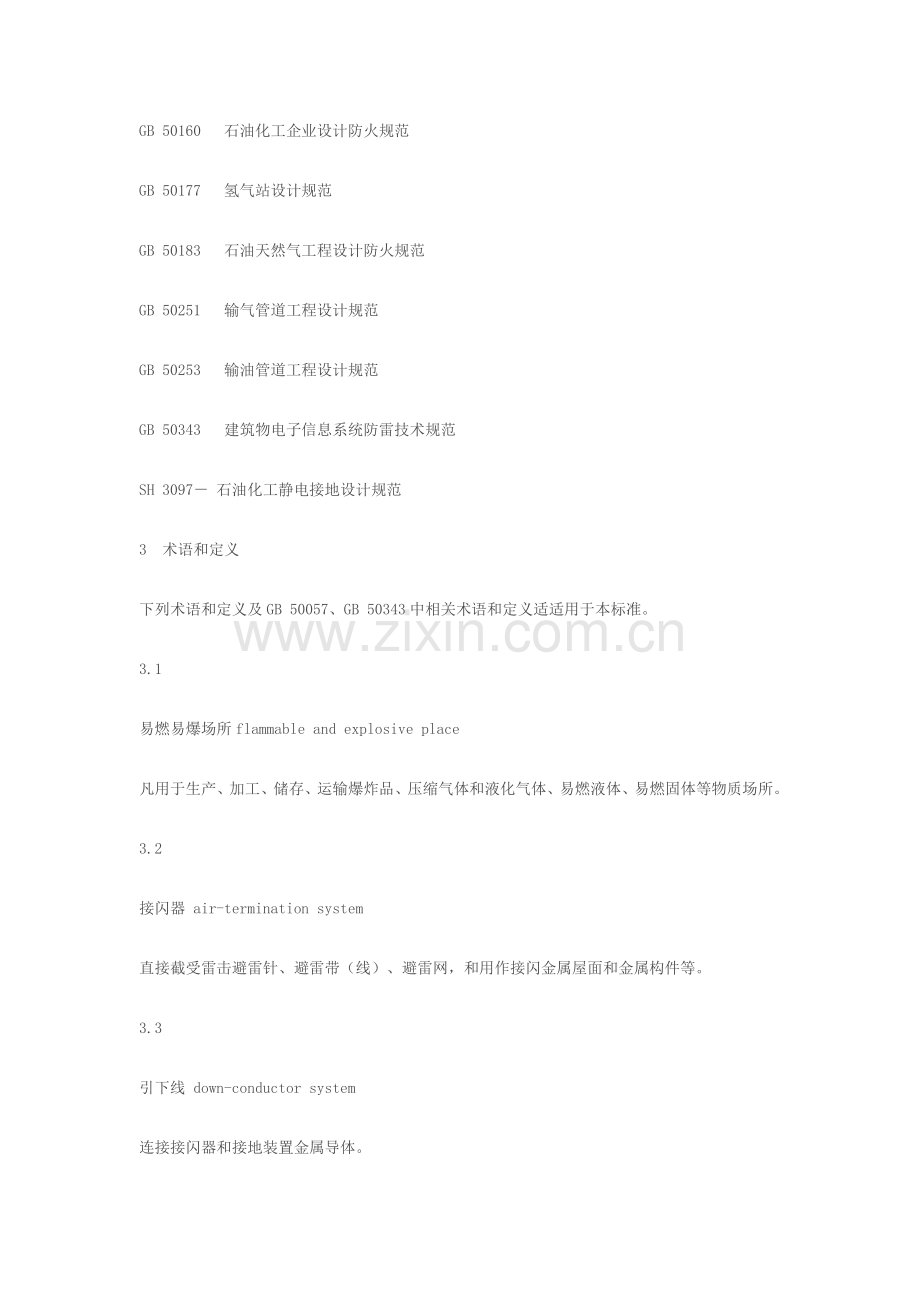

易燃易爆场所防雷装置及防静电接地装置检测技术规范（DB42/T512）易燃易爆场所防雷装置及防静电接地装置检测技术规范1范围本标准要求了易燃易爆场所防雷装置及防静电接地装置术语和定义、通常要求、检测方法及周期、检测内容及技术要求。本标准适适用于湖北省境内易燃易爆场所防雷装置及防静电接地装置检测工作。2规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。GB/T17949.1- 接地系统土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量 GB 50016 建筑防火设计规范GB 50028 城镇燃气设计规范GB 50057 建筑物防雷设计规范GB 50058 爆炸和火灾危险环境电力装置设计规范GB 50074 石油库设计规范GB 50089 民用爆破器材工程设计安全规范GB 50156 汽车加油加气站设计和施工规范GB 50160 石油化工企业设计防火规范GB 50177 氢气站设计规范GB 50183 石油天然气工程设计防火规范GB 50251 输气管道工程设计规范GB 50253 输油管道工程设计规范GB 50343 建筑物电子信息系统防雷技术规范SH 3097 石油化工静电接地设计规范3术语和定义下列术语和定义及GB 50057、GB 50343中相关术语和定义适适用于本标准。3.1易燃易爆场所flammable and explosive place凡用于生产、加工、储存、运输爆炸品、压缩气体和液化气体、易燃液体、易燃固体等物质场所。3.2接闪器 air-termination system直接截受雷击避雷针、避雷带（线）、避雷网，和用作接闪金属屋面和金属构件等。3.3引下线 down-conductor system连接接闪器和接地装置金属导体。3.4接地装置 earth-termination system接地体和接地线总合。3.5接地体 earthing electrode埋入土壤中或混凝土基础中作散流用导体。3.6接地线 earthing conductor从引下线断接卡或换线处至接地体连接导体；或从接地端子、等电位连接带至接地装置连接导体。3.7防雷装置 lightning protection system ；LPS接闪器、引下线、接地装置、电涌保护器及其它连接导体总合。3.8雷电防护区 lightning protection zone；LPZ需要要求和控制雷电电磁环境区域。3.9直击雷 direct lightning flash闪电直接击在建筑物、其它物体、大地或防雷装置上，产生电效应、热效应和机械力者。3.10雷电感应 lightning induction闪电放电时，在周围导体上产生静电感应和电磁感应，它可能使金属部件之间产生火花。3.11静电感应 electrostatic induction因为雷云作用，使周围导体上感应出和雷云符号相反电荷，雷云主放电时，先导通道中电荷快速中和，在导体上感应电荷得到释放，如没有就近泄入地中就会产生很高电位。3.12电磁感应 electromagnetic induction因为雷电流快速改变在其周围空间产生瞬变强电磁场，使周围导体上感应出很高电动势。3.13雷电波侵入 lightning surge on incoming services因为雷电对架空线路、电缆线路或金属管道作用，雷电波可能沿着这些管线侵入屋内，危及人身安全或损坏设备。3.14雷击电磁脉冲 lightning electromagnetic impulse；LEMP是一个干扰源。指闪电直接击在建筑物防雷装置和建筑物周围所引发效应。绝大多数是经过连接导体干扰，如雷电流或部分雷电流、被雷电击中装置电位升高和电磁辐射干扰。3.15等电位连接 equipotential bonding将分开装置、诸导电体物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生电位差。3.16等电位连接带 bonding bar将金属装置、外来导电物、电力线路、通信线路及其它电缆连于其上以能和防雷装置做等电位连接金属带。3.17等电位连接导体 bonding conductor将分开装置诸部分相互连接以使它们之间电位相等导体。3.18等电位连接网络 bonding network由一个系统诸外露导电部分做等电位连接导体所组成网路。3.19电磁屏蔽 electromagnetic shielding用导电材料降低交变电磁场向指定区域穿透屏蔽。3.20电涌保护器 surge protective device ；SPD目标在于限制瞬态过电压和分走电涌电流器件。它最少含有一个非线性元件。3.21静电接地系统 electrostatic earthing system带电体上电荷向大地泄漏、消散外界导出通道。3.22直接静电接地 direct static earthing经过金属导体使物体接地一个方法。3.23间接静电接地 indirect static earthing经过非金属导体或防静电材料和防静电制品使物体接地一个接地方法。3.24静电接地电阻 earthing resistance of static electricity静电接地系统对地电阻。3.25冲击接地电阻 impulsive grounding resistance接地装置对经过雷电流时所展现电阻。3.26工频接地电阻 power frequency grounding resistance 工频电流流过接地装置，接地体和远方大地之间电阻。其数值等于接地装置相对远方大地电压和经过接地体流入地中电流比值。3.27防雷装置检测lightning protection system check and measure对易燃易爆场所防雷装置进行检验、测量和信息综合处理全过程。3.28防静电接地装置检测static-electricity -protecting grounding system check and measure对易燃易爆场所防静电接地装置进行检验、测量和信息综合处理全过程。4通常要求4.1防雷分类易燃易爆场所应依据其关键性、使用性质、发生雷电事故可能性和后果，按防雷要求分为三类。4.1.1遇下列情况之一时，应划为第一类：a)凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质建筑物，因电火花而引发爆炸，会造成巨大破坏和人身伤亡者；b)含有0区或10区爆炸危险环境建筑物；c)含有1区爆炸危险环境或21区火灾危险环境建筑物，因电火花而引发爆炸，会造成巨大破坏和人身伤亡者。4.1.2遇下列情况之一时，应划为第二类：a)制造、使用或贮存爆炸物质建筑物，且电火花不易引发爆炸或不致造成巨大破坏和人身伤亡者；b)含有1区爆炸危险环境或22区火灾危险环境建筑物，且电火花不易引发爆炸或不致造成巨大破坏和人身伤亡者；c)含有2区或11区爆炸危险环境或23区火灾危险环境建筑物；d)工业企业内有爆炸危险露天钢质封闭气罐。4.1.3不属于第一、二类防雷建筑物易燃易爆场所，应依据雷击后对工业生产影响及产生后果，并结合当地气象、地形、地质及周围环境等原因确定划为第三类。4.1.4爆炸和火灾危险环境分区见本标准附录A（规范性附录）。4.2基础要求和检测程序4.2.1对易燃易爆场所防雷装置实施检测单位应含有国家要求对应检测资质。防雷检测人员应含有防雷检测资格证。4.2.2现场检测工作应由两名或两名以上检测人员负担。检测人员在进行检测工作时，应实施易燃易爆场所作业相关要求。4.2.3防雷装置和防静电接地装置检测程序，宜按图1框图进行。图 1 防雷装置和防静电接地装置检测工作程序框图4.2.4现场防雷环境和相关资料调查，宜参考附录B（资料性附录）进行，应包含下列内容：4.2.4.1依据本标准第4.1条要求，划分一、二、三类防雷等级。4.2.4.2依据本标准附录C（规范性附录）要求，划分雷电防护区。4.2.4.3检验被检测场所防雷设计、施工资料；检验防直接雷击、防雷电感应、防雷电波侵入方法；查看接闪器、引下线安装和敷设方法；检验接地形式、等电位连接和防静电接地情况等。4.2.4.4检验及了解供电制式、电涌保护器（SPD）设置情况、管线布设和屏蔽方法等。4.2.5检测前检验所使用仪器仪表和测量工具应符合易燃易爆场所使用要求，确保其在计量合格证使用期内，并处于正常状态。仪器仪表和测量工具精度应满足检测项目标要求。4.2.6防雷装置及防静电接地装置接地电阻测试，应在无降雨、无积水和非冻土条件下进行接地电阻测试。4.2.7检测原始数据，应记在专用原始统计表中对应栏目，宜参考附录D（资料性附录）提供表格填写。检测统计应用钢笔或签字笔填写，字迹工整、清楚，严禁涂改；改错宜划一条斜线在原有数据上，并在其右上方填写正确数据。原始统计应有检测人员和复核人员签字。4.2.8对检测数据应逐项对比、计算，依据相关技术标准给出所检测项目标评定结论，提供检测汇报。4.2.9检测单位应将检测汇报连同原始统计一并存档，最少保留两年以上。5检测方法及周期5.1检测方法5.1.1目测查看易燃易爆场所防雷装置及防静电接地装置安装工艺、焊接情况、防腐方法、线缆敷设情况等项目，统计在现场调查表及原始统计表中。5.1.2器测5.1.2.1土壤电阻率测量使用多功效地阻测试仪或综合测试仪，测量土壤电阻率，用于工频接地电阻和冲击接地电阻换算。5.1.2.2接闪器高度测量使用光学经纬仪或激光测距仪，测量接闪器高度，用于计算接闪器保护范围。5.1.2.3材料规格测量使用游标卡尺和测厚仪，测量防雷装置和防静电接地装置直径、长宽、厚度等，用于装置所选材料规格判定。5.1.2.4连接情况测量使用等电位连接电阻测试仪或微欧计，测量接闪器和引下线电气连接、等电位连接带和接地干线电气连接及法兰跨接过渡电阻，用于电气连接、等电位连接和跨接连接电气连接质量判定。5.1.2.5接地电阻测量使用接地电阻测试仪，测量防雷接地装置和防静电接地装置接地电阻，用于接地装置接地电阻值判定。5.1.2.6辅助项目标测量使用卷尺、直尺、温/湿度表、万用表等辅助测量工具，用于测量场所环境条件辅助测试。5.2检测周期5.2.1定时检测对易燃易爆场所防雷装置及防静电接地装置实施定时检测制度，应每六个月检测一次。5.2.2不定时检测依据建设项目防雷工程施工进度或对存在防雷安全隐患场所，应实施不定时检测。6检测内容及技术要求6.1防雷装置6.1.1接闪器6.1.1.1检验接闪器材质、规格（包含直径、截面积、厚度）、和引下线焊接工艺、防腐方法、保护范围及其和保护物之间安全距离应符合本标准附录E（规范性附录）表E.1要求。6.1.1.2检验第一类建筑物周围且高于建筑物树木和建筑物之间净距，要求不应小于5m。6.1.1.3检验接闪器不应有显著机械损伤、断裂及严重锈蚀现象。6.1.1.4检验接闪器上不应绑扎或悬挂各类电源线路、信号线路。6.1.1.5测试接闪器和每一根引下线电气连接。6.1.1.6测试屋面电气设备、金属构件和防雷装置电气连接。6.1.1.7测试防侧击雷装置和接地装置电气连接。6.1.2引下线6.1.2.1检验引下线设置、材质、规格（包含直径、截面积、厚度）、焊接工艺、防腐方法应符合附录E（规范性附录）表E.2要求。6.1.2.2检验引下线不应有显著机械损伤、断裂及严重锈蚀现象。6.1.2.3检验各类信号线路、电源线路和引下线之间距离，水平净距不应小于1000mm，交叉净距不应小于300mm。6.1.2.4检验引下线之间距离应符合附录E（规范性附录）表E.2要求。6.1.2.5宜按附录F（资料性附录）提供测试方法，测试每根引下线接地电阻，设有断接卡引下线，每次检测应断开断接卡测量其接地装置电阻。6.1.3接地装置6.1.3.1防雷接地装置检测时，应查看设计、施工资料，检验接地体材质、防腐方法、取材规格、截面积、厚度、埋设深度、焊接工艺和和引下线连接应符合附录E（规范性附录）表E.2要求。6.1.3.2检验防直击雷人工接地体和建筑物出入口或人行道之间距离应符合附录E（规范性附录）表E.2要求。6.1.3.3测试接地装置接地电阻。6.1.4等电位连接6.1.4.1检验穿过各雷电防护区交界金属部件，和建筑物内设备、金属管道、电缆桥架、电缆金属外皮、金属构架、钢屋架、金属门窗等较大金属物，应就近和接地装置或等电位连接板（带）作等电位连接，测试其电气连接。6.1.4.2检验等电位连接线材质、规格、连接方法及工艺应符合附录E（规范性附录）表E.3要求。6.1.4.3检验平行敷设管道、构架和电缆金属外皮等长金属物，其净距小于100mm时应采取金属线跨接，跨接点间距不应大于30m；交叉净距小于100mm时，其交叉处亦应跨接。当长金属物弯头、阀门、法兰盘等连接处过渡电阻大于0.03时，连接处应用金属线跨接。6.1.5电磁屏蔽6.1.5.1检验屏蔽层应保持电气连通，金属线槽宜采取全封闭，两端应接地，测试其电气连接。6.1.5.2检验建筑物之间敷设电缆，其屏蔽层两端应和各自建筑物等电位连接带连接，测试其电气连接。6.1.5.3检验屏蔽电缆金属屏蔽层最少应在两端且宜在防雷交界处做等电位连接，当系统要求只在一端做等电位连接时，应采取两层屏蔽，外层屏蔽应最少在两端做等电位连接，测试其电气连接。6.1.5.4检验易燃易爆场所使用低压电气设备其金属外壳应接地，连接电气设备电源线路、信号线路屏蔽外层和其金属外壳做等电位连接，测试其接地电阻和电气连接。6.1.6电涌保护器6.1.6.1检验SPD安装场所应和使用环境要求相适应。6.1.6.2检验多级SPD之间间距。在电源或信号线路上安装多级SPD时，SPD之间线路长度应按生产厂提供试验数据。如无试验数据时，电压开关型SPD和限压型SPD之间线路长度不宜小于10m，限压型SPD之间线路长度不宜小于5m，长度达不到要求应加装退耦元件。6.1.6.3检验SPD工作状态。SPD状态指示器应和生产厂说明相一致，处于正常工作状态。6.1.6.4检验SPD连接线安装工艺。SPD两端连接线应平直，其长度不宜超出0.5m，连接线截面积应符合附录E（规范性附录）表E.3要求。6.1.6.5测试SPD接地线接地电阻。6.2防静电接地装置易燃易爆场所防静电接地装置检测依据检测内容按附录G（资料性附录）分为生产场所和储运场所两类。6.2.1生产场所6.2.1.1检验生产场所工艺装置（操作台、传送带、塔、容器、换热器、过滤器、盛装溶剂或粉料容器等）、设备等金属外壳静电接地情况，测试其和接地装置电气连接。静电接地连接线应采取螺栓连接，静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.2检验直径大于或等于2.5m及容积大于或等于50m3装置静电接地点间距。间距应小于30m，且不少于两处，测试其和接地装置电气连接。6.2.1.3检验有振动性工艺装置或设备振动部件静电接地情况，测试其和接地装置电气连接。静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.4检验皮带传动机组及其皮带防静电接地刷、防护罩静电接地情况，测试其和接地装置电气连接。静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.5检验可燃粉尘袋式集尘设备中织入袋体金属丝接地端子静电接地情况，测试其和接地装置电气连接。静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.6检验和地绝缘金属部件（如法兰、胶管接头、喷嘴等）静电接地情况，要求采取铜芯软绞线跨接引出接地，静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.7检验在粉体筛分、研磨、混合等其它生产场所金属导体部件等电位连接和静电接地情况，测试其电气连接和静电接地电阻。导体部件和连接线应采取螺栓连接，静电接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.1.8检验生产场所静电接地干线和接地体用钢材材质、规格宜符合附录H（规范性附录）表H.2要求，测试其静电接地电阻。6.2.1.9检验在生产场所进口处，应设置人体导静电接地装置，测试其接地电阻。6.2.2储运场所6.2.2.1油气罐区6.2.2.1.1检验储罐应利用防雷接地装置兼作防静电接地装置。6.2.2.1.2检验使用前储罐内各金属构件（搅拌器、升降器、仪表管道、金属浮体等）和罐体电气连接情况，测试其电气连接。连接线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.1.3检验浮顶罐浮船、罐壁、活动走梯等活动金属构件和罐壁之间电气连接情况，测试其电气连接。连接线应取截面大于25mm2铜芯软绞线进行连接，连接点应不少于两处。6.2.2.1.4检验油（气）罐及罐室金属构件和呼吸阀、量油孔、放空管及安全阀等金属附件电气连接及接地情况，测试其电气连接。6.2.2.1.5检验在扶梯进口处，应设置人体导静电接地装置，测试其接地电阻。6.2.2.2油气管道系统6.2.2.2.1检验长距离无分支管道及管道在进出工艺装置区（含生产车间厂房、储罐等）处、分岔处应按要求设置接地，测试其接地电阻。6.2.2.2.2检验距离建筑物100m内管道，应每隔25m接地一次，测试其接地电阻。6.2.2.2.3检验平行管道净距小于100mm时，每隔2030m作电气连接，当管道交叉且净距小于100mm时，应作电气连接，测试其电气连接。6.2.2.2.4检验管道法兰应作跨接连接，在非腐蚀环境下不少于5根螺栓可不跨接，测试法兰跨接过渡电阻。静电连接线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.2.5检验工艺管道加热伴管，应在伴管进汽口、回水口处和工艺管道作电气连接，测试其电气连接。静电连接线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.2.6检验储罐风管及外保温层金属板保护罩，其连接处应咬口并利用机械固定螺栓和罐体作电气连接并接地，测试其和接地装置电气连接。6.2.2.2.7检验金属配管中间非导体管两端金属管应分别和接地干线相连，或采取截面大于6mm2铜芯软绞线跨接后接地，测试跨接线两端过渡电阻。6.2.2.2.8检验非导体管段上全部金属件应接地，测试其和接地装置电气连接。6.2.2.3油气运输铁路和汽车装卸区6.2.2.3.1检验油气装卸区域内金属管道、设备、路灯、线路屏蔽管、构筑物等应按要求作电气连接并接地，测试其和接地装置电气连接。接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.3.2检验油气装卸区域内铁路钢轨两端应接地，区域内和区域外钢轨间电气通路应采取绝缘隔离方法，平行钢轨之间应在每个鹤位处进行一次跨接，测试其和接地装置电气连接。接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.3.3检验每个鹤位平台或站台处和接地干线直接相连接地端子（夹），应和鹤管端口保持电气连接，测试其和接地装置电气连接。6.2.2.3.4检验罐车、槽罐车及储罐等装卸场地宜设置能检测接地情况静电接地仪器，测试其静电接地电阻。6.2.2.3.5检验操作平台梯子入口处，应设置人体导静电接地装置，测试其接地电阻。6.2.2.4油气运输码头6.2.2.4.1检验码头趸船应按要求在陆地上设置不少于一处静电接地装置，接地线材质、规格宜符合本标准附录H（资料性附录）表H.2要求，测试其静电接地电阻。6.2.2.4.22 检验码头金属管道、设备、构架（包含码头引桥，栈桥金属构件，基础钢筋等）应按要求作电气连接并和静电接地装置相连，测试其电气连接和静电接地电阻。接地线材质、规格宜符合本标准附录H（资料性附录）表H.1要求。6.2.2.4.33 检验装卸栈台或趸船应设置和储运船舶跨接导静电接地装置，接地线材质、规格宜符合附录H（资料性附录）表H.1要求，测试其电气连接。6.2.2.5气液充装站6.2.2.5.1检验气液充装管道和充装设备电缆金属外皮（或电缆金属保护管）应按要求共用接地，测试其静电接地电阻。6.2.2.5.2检验气液充装软管（胶管）两端连接处应采取金属软铜线跨接，测试其电气连接。6.2.2.5.3气液充装站储罐设施检测宜按第6.2.2.1条要求进行；水上充装站宜按第6.2.2.4条相关要求进行。6.2.2.6油气泵房（棚）6.2.2.6.1检验进入泵房（棚）金属管道应在泵房（棚）外侧设置接地装置，测试接地电阻。6.2.2.6.2检验泵房（棚）内设备（电机、烃泵等）应作静电接地，接地线材质、规格宜符合附录H（规范性附录），测试其静电接地电阻。6.2.2.6.3检验泵房（棚）入口处，应设置人体导静电接地装置，测试其静电接地电阻。6.2.2.7仓储库房及其它储运场所6.2.2.7.1检验易燃易爆仓储库房及其它储运场所金属门窗、进入库房金属管道、室内金属货架及其它金属装置应采取防静电接地方法，接地线材质、规格宜符合附录H（规范性附录）表H.1和表H.2要求，测试其静电接地电阻。6.2.2.7.2检验易燃易爆仓储库房入口处，应设置人体导静电接地装置，测试其静电接地电阻。6.2.2.7.3其它储运场所防静电接地装置检测应根据第6.2.2条和相关技术标准进行。6.3测试阻值要求6.3.1仪表测试工频接地电阻和冲击接地电阻换算方法见附录I（资料性附录）。6.3.2第一类防雷建筑物采取独立接地装置，每一引下线冲击接地电阻不宜大于10；第二类防雷建筑物，每根引下线冲击接地电阻不应大于10；第三类防雷建筑物，每根引下线冲击接地电阻不宜大于30，但年估计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a关键建筑物，则不宜大于10。6.3.3当建筑物防雷接地和电气设备共用地网时，接地电阻不应大于4。6.3.4当计算机网络、消防系统、监控系统等，其接地和建筑物防雷接地共用地网时，其接地电阻按各系统要求最小值确定。6.3.5当采取电气连接、等电位连接和跨接连接时，其过渡电阻不宜大于0.03。6.3.6生产、储运场所设备、装置等采取静电接地时，当静电接地、屏蔽接地和防雷电感应接地系统共用时，其接地电阻不应大于4；专设静电接地体，其接地电阻不应大于100。6.3.7露天钢质储罐、泵房（棚）外侧管道接地、直径大于或等于2.5m及容积大于或等于50m3装置、和覆土油罐罐体及罐室金属构件和呼吸阀、量油孔等金属附件，接地电阻不应大于10。6.3.8地上油气管道接地装置接地电阻不应大于30。6.3.9距离建筑物100m内管道接地电阻不应大于20。6.3.10静电接地电阻值有特殊要求，按其要求实施；当采取间接静电接地时，其接地电阻不应大于1M。附录A(规范性附录)爆炸和火灾环境分区A.1爆炸性气体环境应依据爆炸性气体混合物出现频繁程度和连续时间，按下列要求进行分区： 区：连续出现或长久出现爆炸性气体混合物环境； 区：在正常运行时可能出现爆炸性气体混合物环境； 区：在正常运行时不可能出现爆炸性气体混合物环境，或即使出现也仅是短时存在爆炸性气体混合物环境。注： 正常运行是指正常开车、运转、停车，易燃物质产品装卸，密闭容器盖开闭，安全阀、排放阀和全部工厂设备全部在其设计参数范围内工作状态。A.2爆炸性粉尘环境应依据爆炸性粉尘混合物出现频繁程度和连续时间，按下列要求进行分区： 区：连续出现或长久出现爆炸性粉尘环境； 区：有时会将积留下粉尘扬起而偶然出现爆炸性粉尘混合物环境。A.3火灾危险环境应依据火灾事故发生可能性和后果，和危险程度及物质状态不一样，按下列要求进行分区： 区：含有闪点高于环境温度可燃液体，在数量和配置上能引发火灾危险环境； 区：含有悬浮状、堆积状可燃粉尘或可燃纤维，虽不可能形成爆炸混合物，但在数量和配置上能引发火灾危险环境； 区：含有固体状可燃物质，在数量和配置上能引发火灾危险环境。附录B(资料性附录)表 B.1 易燃易爆场所防雷检测现场调查表编号： 被调查单位名称被调查单位地址联络电话联络人建（构）筑物高度 m/层防雷等级 一类 二类 三类被检测装置处于LPZOA 区 LPZOB区 LPZ1区 LPZ2区 防直击雷方法有 无 其它接闪器类型针 带 线 网 其它防侧击雷方法有 无 其它类 型均压环 等电位联结 其它接闪器安装方法明设 暗敷 其它接闪器高度 m被保护物高度 m需要保护最大半径 m接地引下线 根锈蚀程度未 锈蚀 严重 其它接地形式 共用 联合 独立 其它防雷电感应方法有 无 其它类 型接地 等电位连接 其它防雷电波侵入方法有 无 其它类 型管线埋地 电涌保护 其它等电位连接有 无 其它类 型星型 网型 混合型 其它电涌保护器（SPD）有 无 其它类 型电源SPD 信号SPD 其它屏蔽及隔离方法有 无 其它类 型空间屏蔽 管线屏蔽 其它调查情况说明调查时间调查人附录C(规范性附录)雷电防护区划分C.1雷电防护区划分是将需要保护和控制雷击电磁脉冲环境建筑物，从外部到内部划分为不一样雷电防护区（LPZ）。C.2雷电防护区应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区和后续防护区，并符合下列要求：注：表示在不一样雷电防护区界面上等电位接地端子板：表示起屏蔽作用建筑物外墙、房间或其它屏蔽体：表示按滚球法计算LPZ保护范围 ： 表示中间省略部分图 C 建筑物雷电防护区（LPZ）划分C.2.1直击雷非防护区（LPZ0A）：电磁场没有衰减，各类物体全部可能遭到直接雷击，属完全暴露不设防区。C.2.2直击雷防护区（LPZ0B）：电磁场没有衰减，各类物体极少遭受直接雷击，属充足暴露直击雷防护区。C.2.3第一防护区（LPZ1）：因为建筑物屏蔽方法，流经各类导体雷电流比直击雷防护区（LPZ0B）减小，电磁场得到了初步衰减，各类物体不可能遭受直接雷击。C.2.4第二防护区（LPZ2）：深入减小所导引雷电流或电磁场而引入后续防护区。C.2.5后续防护区（LPZn）：需要深入减小雷电电磁脉冲，以保护敏感度水平高设备后续防护区。附录D(资料性附录)易燃易爆场所防雷防静电检测原始统计表表 D.1 资料类统计表统计编号： 汇报编号：台雷检字第( )共 8 页 第 1 页受检单位名称邮政编码受检单位地址前次汇报编 号受检场所名称联 系 人受检场所地址联络电话委托单位名称主 要 检 测设备及编号检 测 依 据天 气 情 况检测日期综合评定检测人复核人表 D.2 现场检测示意图表统计编号： 汇报编号：台雷检字第( )共 8 页 第 1 页测 点 平 面 示 意 简 图说 明：简图中标有“”符号为各检测点标志。N备注注：依据检测场所一处一表。表 D.3测试类统计表统计编号： 汇报编号：台雷检字第( ) 共 8 页 第 1 页序号检 测 项 目标 准 要 求实测结果评 定1接 闪 器保护范围材料规格搭接形式和长度防腐情况2引 下 线材料规格根数平均间距搭接形式和长度防腐情况3侧击雷防护首道均压环高度环间距离连接情况搭接形式和长度4接地装置人工接地体规格自然接地体搭接形式和长度防腐情况5SPD安装位置和环境要求SPD级间间距运行状态引线长度引线线径表 D.4 测试类统计表6等电位连接等电位接地端子板材料、规格防雷区交界金属部件连接情况接地干线和接地装置连接情况长距离架空管道、桥架接地情况7卸液台、充装台、加油机、管道、法兰盘卸液头跨接情况烃(油)泵压缩机冲装（抽残）枪衡器导静电接地桩加油(机)枪鹤管法兰跨接情况跨接点间距8油（气）罐阻火器呼吸阀量油孔罐壁(顶板)厚度接地点数接地点周长距离接地线规格通气管规格通气管高度放散管规格放散管高度表 D.5测试类统计表低压电源系统电涌保护器低压供电线路入户方法埋地 架空低压供电制式保护级数第一级第二级第三级第四级第五级SPD指示器状态参数SPD型号最大通流量Imax（KA）标称放电电流In（KA）电压保护水平Up（V）工作电压Un（V）SPD安装位置接地线长度（m）/规格（mm）SPD漏电流（A）SPD开启电压（V）冲击接地电阻值（）信号电涌保护器线缆敷设方法埋地 架空保护级数SPD型号接口形式/SPD数量安装位置标称放电电流（KA）SPD接地线规格（mm2）/长度（m）冲击接地电阻值（）天馈电涌保护器线缆敷设方法埋地 架空保护级数SPD型号接口形式/SPD数量安装位置标称放电电流（KA）, SPD接地线规格（mm2）/长度（m）冲击接地电阻值（）表 D.6 测试类统计表统计编号： 汇报编号：台雷检字第( )共 8 页 第 1 页序号检测内容检测项目检测标准（ ）实测结果（ ）评 定续前第项
