晋煤集团供电系统图绘制统一标准.doc

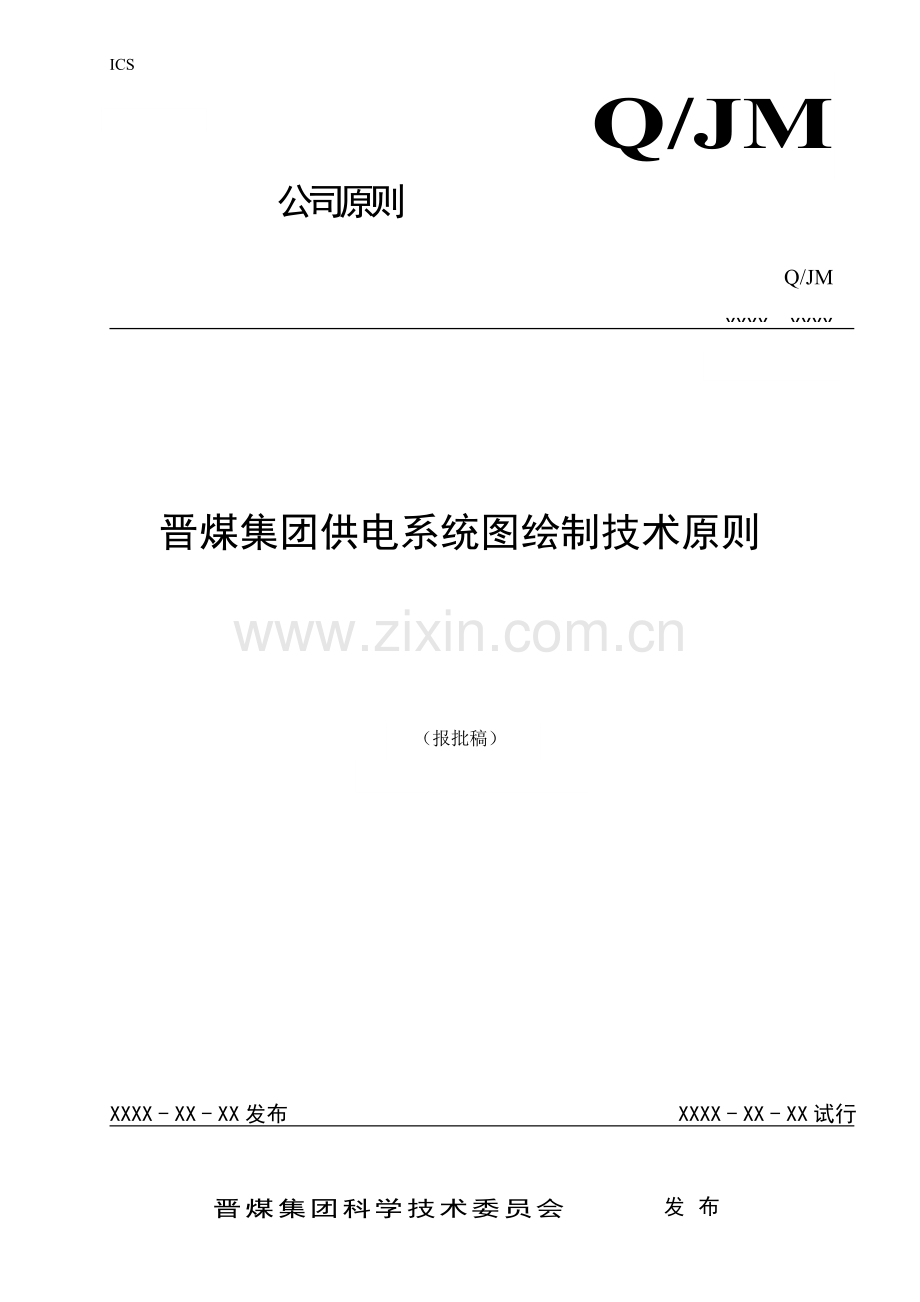

ICS 

Q/JM
     公司原则
Q/JM
XXXX—XXXX

晋煤集团供电系统图绘制技术原则

XXXX - XX - XX发布
XXXX - XX - XX试行
晋煤集团科学技术委员会   发布

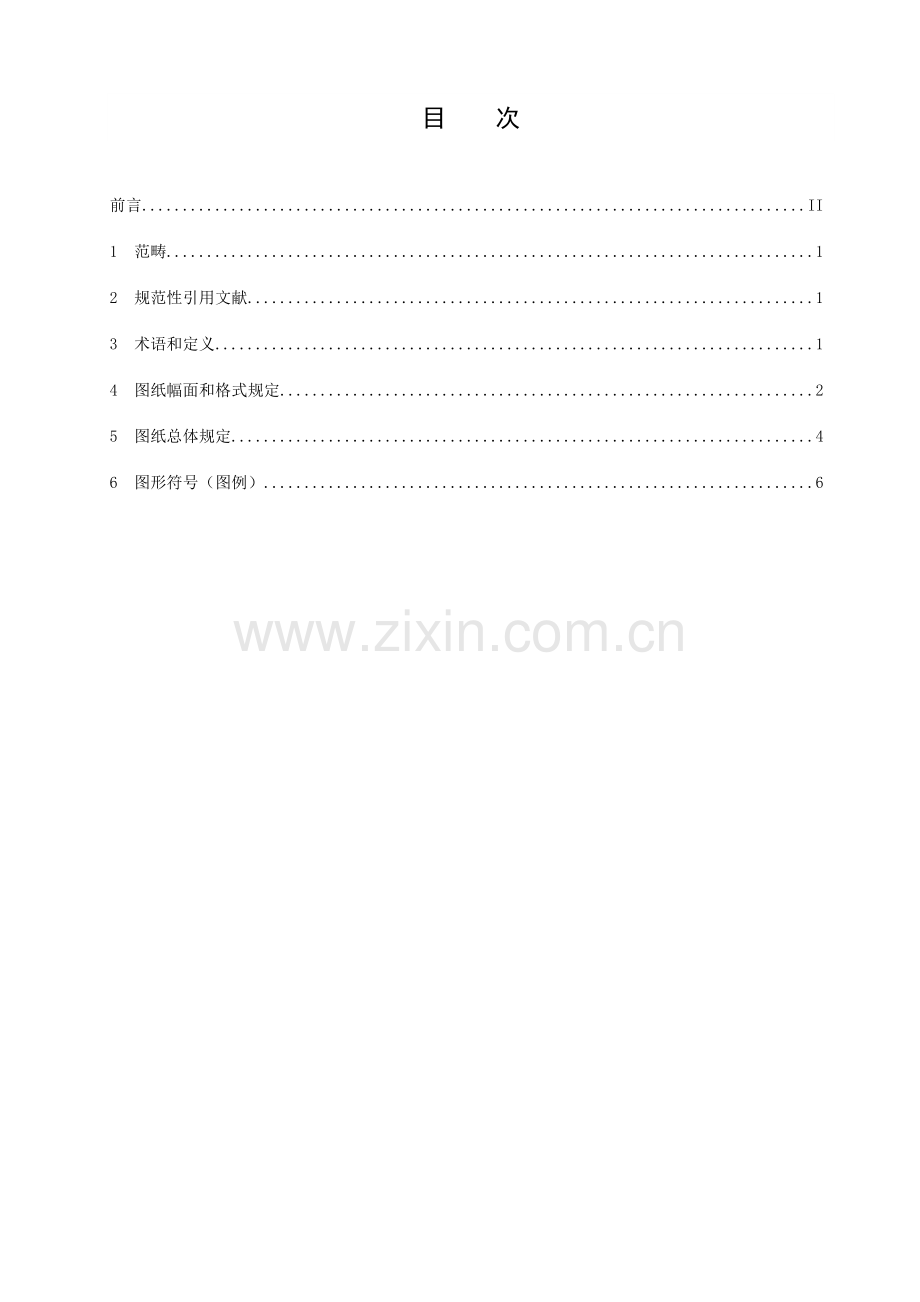

目  次
前言 II
1　范畴 1
2　规范性引用文献 1
3　术语和定义 1
4　图纸幅面和格式规定 2
5　图纸总体规定 4
6　图形符号（图例） 6

前  言
本原则按GB/T 1.1-《原则化工作导则 第1某些：原则构造和编写》规定进行编写。
本原则由晋煤集团专家委员会提出。
本原则由晋煤集团机电与自动化专业委员会归口。
本原则起草单位：晋煤集团机电设备处。
本原则重要起草人：时进、刘国军、霍德鹏。
本原则主审人：张钢同。
承担单位负责人：罗琦。

晋煤集团供配电系统图绘制技术原则
1　 范畴
本原则规定了晋煤集团矿井井上下供配电系统图图纸绘制技术原则。
本原则合用于晋煤集团所属矿井。
2　 规范性引用文献
下列文献对于本文献应用是必不可少。凡是注日期引用文献，仅所注日期版本合用于本文献。凡是不注日期引用文献，其最新版本（涉及所有修改单）合用于本文献。
GB/T 18229- CAD工程制图规则
GB/T 4728.1- 电气简图用图形符号 第1某些 普通规定
GB/T 4728.2--T 电气简图用图形符号 第2某些 符号要素、限定符号和其她惯用符号
GB/T 4728.3- 电气简图用图形符号 第3某些：导体和连接件
GB/T 4728.6- 电气简图用图形符号 第6某些：电能发生与转换
GB/T 4728.7- 电气简图用图形符号 第7某些：开关、控制和保护器件
GB/T 14689- 技术制图图纸幅面和格式
GB/T 10609.1- 技术制图 标题栏
MT／T 570—1996 煤矿电气图专用图形符号
晋城煤业集团采煤、掘进、机电、运送、通风、地测专业图例及安全标志手册图例

3　 术语和定义
3.1　 电气主接线
电气主接线重要是指在发电厂、变电所、电力系统中，为满足预定功率传送和运营等规定而设计、表白高压电气设备之间互相连接关系传送电能电路。
3.2　 电气主接线图（一次接线图）
变电站（配电室）一次接线用规定设备文字和图形符号按工作顺序排列，详细地表达电气设备或成套装置（GIS）所有构成和连接关系电气图称为电气主接线图，又称为一次接线图。
3.3　 供配电系统图
将各种场合、各种电压级别电气主接线绘制在一张图上，称为供配电系统图。
3.4　 继电保护定值图
将电气设备、断路器变比、保护定值标注在电气主接线图和供配电系统图中，称为继电保护定值图。

4　 图纸幅面和格式规定
4.1　 图纸幅面应依照与否装订等实际需要选用规格尺寸，如表1所示；如需加长图纸，其规格尺寸如下图1实线所示。所列幅面仍不能满足需要时，可恰当加大幅面，执行《技术制图图纸幅面和格式》（GB/T14689-）规定，如图1虚线所示。
表1　 图 框 尺 寸
图幅代号
A0
A1
A2
A3
A4
基本图幅尺寸 B×L (mm)
841×1189
594×841
420×594
297×420
210×297
e
20
10
c
10
5
a
25

图1　 图幅示意
4.2　 图幅优先选用横幅，用粗实线画出图框。
4.3　 图纸中标注文字符号，字体大小应适中，相应A0、A1、A2、A3、A4图纸幅面，字体最小高度不应不大于5 、3.5 、2.5 、2.5 、2.5（mm）。
4.4　 线型
4.4.1　 粗实线：线宽0.5mm，使用范畴：图框、标题栏外框，为反映配电所内变配电设备与供出区别，采区配电所内变配电设备、电缆等选用粗实线。
4.4.2　 粗实线：线宽1.0mm，使用范畴：所有变电站、配电点母线选用粗实线。
4.4.3　 细实线：线宽0.25mm，使用范畴：标题框，采区配电因此外变配电设备、电缆等选用细实线。
4.4.4　 细虚线：线宽0.25mm，表达闭锁关系、断电仪断电范畴、变电所或机电硐室范畴等。
4.4.5　 在图纸中，常规电气符号不需要标注，若某些电气设备为特殊设备，或本原则中没有规定图例电气设备，应在图例中进行标注。标注方式如图2所示。

图2　 图例表格
4.4.6　 依照单位供配电系统图级别不同，标题栏分为两种不同内容，分别为XXX（单位）供配电系统图标题栏、XXX变电所供配电系统图。
4.4.7　 矿井（公司）供配电系统图依照供电范畴可分为全矿（公司）供配电系统图、井上供配电系统、井下供配电系统图和XXX区域供电系统图。
4.4.8　 矿井（公司）供配电系统图标题栏由名称、签字区（至少涉及制图、审核、机电部门分管技术负责人、机电副总、机电负责人）、制图日期，图纸中标题栏均应按照图3样式。
4.4.9　 各类人员签字必要有本人签字，不得打印或代签。

图3　 XXX矿供配电系统图标题栏样本
4.4.10　 变电所供配电系统图、区域供电系统图、局部配电点供配电系统图标题栏如图4样式。

图4　 XXX变电所供配电系统图样本
4.4.11　 每张图纸必要有标题栏，标题栏位于图纸右下角。标题栏格式和尺寸参照GB/T10609.1- 规定。
5　 图纸总体规定
5.1　 地面供配电系统图按照开关柜主接线方案绘制，电气设备和设施图形符号按GB/T4728-原则绘制；井下设备和设施图形符号按MT／T 570—1996等行业关于原则规范执行。同步参照晋城煤业集团采煤、掘进、机电、运送、通风、地测专业图例及安全标志手册图例。
5.2　 图纸整体规定要简洁合理、精确、实用、美观，设备和线路布局合理、排列整洁、标注清晰。线路尽量避免交叉，交叉连接点用实线点标注，多条引出线时尽量是横向照齐，竖向等距。上部为供电图，下某些别有整定列表、图例、阐明、标题栏（最右下角）等。
5.3　 图纸分布要均匀，同类设备要同用一种图例，大小同样，两个以上图块要在一条构造线上，中间距离也要同样。
5.4　 供配电系统图中各图形符号标示位置原则上应按照供配电场合中电气设备实际位置由左至右、自上而下排列；同一级负荷电气连线应并排放置，并用水平直线连接；上、下级负荷应上、下排列，用竖线连接。
5.5　 供配电系统图中，同一电压级别用电负荷应有用电末端设备（包括启动设备）。
5.6　 开关柜中真空断路器配备避雷器或电压互感器以及开关柜配备带电显示装置不必绘制。
5.7　 电气设备、元件等平行布置，连线呈水平或垂直布置，图线宽度应按图样类型和尺寸大小选取，线路采用单线条表达。
5.8　 变电所之间、变电硐室之间、变电所与变电硐室之间应有适当距离。同一种变电所或配电点电气设备可用矩形点划线线框框起来，并标注名称。
5.9　 当某一配电所供电范畴较广，一张图纸无法绘制时，可按照变压器供电范畴进行分幅解决。
5.10　 图中示意表达“风电闭锁、瓦斯电闭锁”等闭锁关系。风电、瓦斯电闭锁及有其他闭锁关系开关，应标注风电、瓦斯电断电、闭锁范畴（用虚线标记）及闭锁关系。
5.11　 各变电所高压开关进出线可不与上、下级连接，但必要在开关进出线处标明名称要与上级开关系统名称一致；变电所、配电点等处最下级开关还应在负荷线箭头下端标注负荷安装地点和容量等。标明变电所（配电点）供电电源名称、线路型号及规格、线路敷设长度等。一条线路首末两端名称应标注一致，如图5、图6所示。

图5　 电力线路标注法（1）

图6　 电力线路标注法（2）
5.12　 架空线路或电缆要标出线缆型号、电压、长度，线缆电压级别和截面积单位普通不标注。
5.13　 架空线路钢芯铝绞线标注办法，电压不,例如：钢芯铝绞线标注为LGJ-240-1.82km或LGJ-240-1820m；双分列钢芯铝绞线标注为2×LGJ-240-1.82km或2×LGJ-240-1820m；四分列钢芯铝绞线标注为4×LGJ-240-1.82km或4×LGJ-240-1820m。
5.14　 单根三相电缆标注办法，例如 MYJV22-8.7/10 -3×50-1.2km或MYJV22-8.7/10-3×50-1200m，两根或多根电缆标注如：2×MYJV22-8.7/10 -3×50-1.2km或2×MYJV22-8.7/10-3×50-1200m。低压电力电缆标注如：NH（ZR）-YJV-1/0.66- 3×70+2×35-230m，YJV-1/0.66- 4×50+1×25-200m。
5.15　 单根单芯电缆标注办法，例如 YJV22-8.7/10 -50-1.2km或YJV22-8.7/10-50-1200m，两根或多根单芯电缆标注如：2×YJV22-8.7/10 -50-1.2km或2×YJV22-8.7/10-50-1200m。
5.16　 电缆+架空线路+电缆标注办法为YJV22-8.7/10-3×150-0.20km+LGJ-120-1.82km+ YJV22-8.7/10 -3×150-0.35km。
5.17　 标明高低压配电装置、控制装置设备型号、额定电流、过负荷保护整定值等技术参数。
5.18　 标明高、低压回路用途及负荷容量、终端用电设备所供设备名称及设备容量等。
5.19　 标明变压器、电压互感器型号、电压变比、容量、连接组别等重要技术参数。如图7所示。

图7　 变压器、电压互感器参数标注法
5.20　 上标、下标、字母大小写必要符合有关规定，如单位符号电压kV(k为小写V为大写，电流A大写，功率kW(k为小写W为大写)，电缆型号MYJV22(MYJV为大写，22为下标) 截面积mm2（mm为小写，2为上标）等。
5.21　 电流互感器变流比标注普通为***/*,***为一次电流（A），*为二次电流（A），例如：变流比200/5，200为一次电流（A），5为二次电流（A），不得标注为40；变流比200/1，200为一次电流（A），1为二次电流（A），不得标注为200。
5.22　 继电保护定值图标注和煤炭行业有关规定需在供配电系统图短路电流和继电保护定值标注。
5.22.1　 配电点变电所母线上标注短路电流及短路容量。
5.22.2　 线路最远端应标注最小两相短路电流，用斜折线箭头标注在右端。
5.22.3　 同一场合同一种保护装置保护定值标注，电流为安培（A为大写）,时间为秒（s为小写），毫秒（ms均为小写），如图8所示。

图8　 保护定值标注法
5.23　 图纸若采用彩色线条绘制，颜色代表电压级别要符合关于规定。
5.24　 不同电压级别线路应采用不同颜色线条表达，同一种电压级别线条和图块颜色应保持一致。计算机绘制图纸各电压级别线条和图块颜色按照表2设立。
表2　 各电压级别线条和图块颜色
电压（kV）
颜 色
色 标 号
电压（kV）
颜 色
色 标 号
交流0.10
浅灰

交流35
浅黄
GSB G51001-94 Y04
交流0.23
深灰
GSB G51001-94 B01
交流110
朱红
GSB G51001-94 R02
交流0.40
黄褐
GSBG51001-94 YR07
交流220
紫
GSB G51001-94 P02
交流3
深绿
GSB G51001-94 G05
直流
褐
GSB G51001-94
交流13.8~20
浅绿
GSB G51001-94

5.25　 供配电系统图必要采用绘图软件绘制，以打印形式制作。原图必要采用打印机打印，若无彩色打印机，打印时设立打印单一黑色。
5.26　 地面、井下高压供配电系统图应定期更新，其她供配电场合供配电系统图应依照负荷变动状况动态更新。正常状况下电气系统图每年至少修改一次。供配电系统有较大变化时，电气系统图应及时修改。
6　 图形符号（图例）
地面电气设备和设施图形符号按GB/T4728-原则绘制；井下电气设备和设施图形符号按MT／T570—1996原则绘制。在供配电系统图中，在使用原则符号基本上，统一使用图例如表3所示。

表3　 图例
名称
图例
名称
图例
两卷变压器

两卷有载调压变压器

三卷变压器

三卷有载调压变压器

三相自耦变压器,星形接线

安全隔离变压器

干式变压器

移动变压器

电抗器

带电显示装置

三绕组电压互感器

四绕组电压互感器

断路器

单相电压互感器

小车式插头和插座（1）

小车式插头和插座（2）

小车式断路器（1）

小车式断路器（2）

电流互感器

零序电流互感器

两相电流互感器

三相电流互感器

负荷开关

隔离开关

具备中间断开位置双向隔离开关

接地刀闸

熔断器式负荷开关

熔断器式隔离开关

三工位隔离开关

熔断器

避雷器

换向

接通连接片

断开连接片

电动机

发电机

直流电动机

直流防爆电动机

防爆电动机

矿用防爆型电磁启动器

星三角启动器

自耦变压器起动器

变频器

逆变器

软起动器

馈电开关

隔爆型高压开关

隔爆型高压开关组合

低压隔爆组合配电装置

照明综保

矿用防爆型电磁启动器

湿式除尘风机

局部通风机
