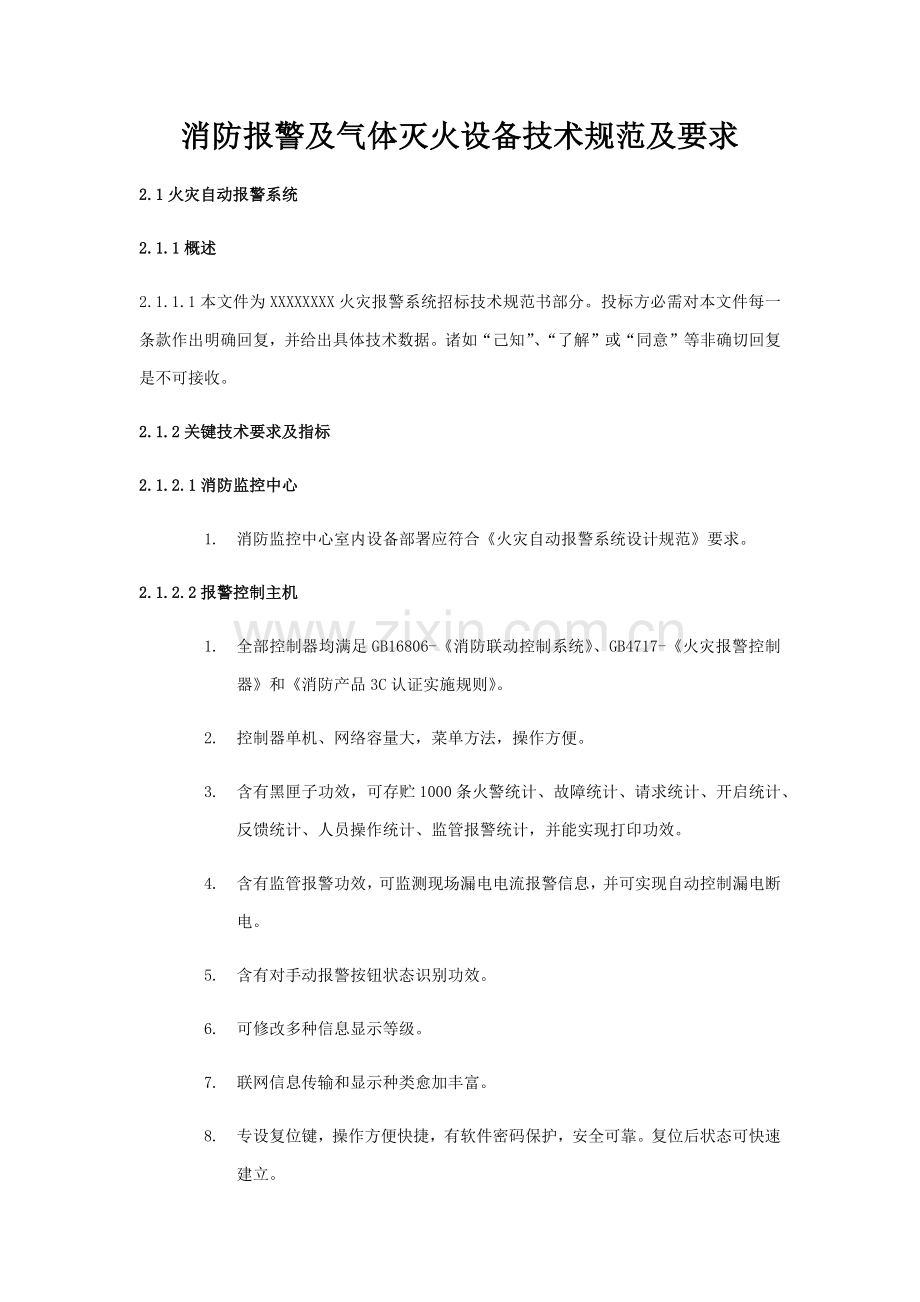

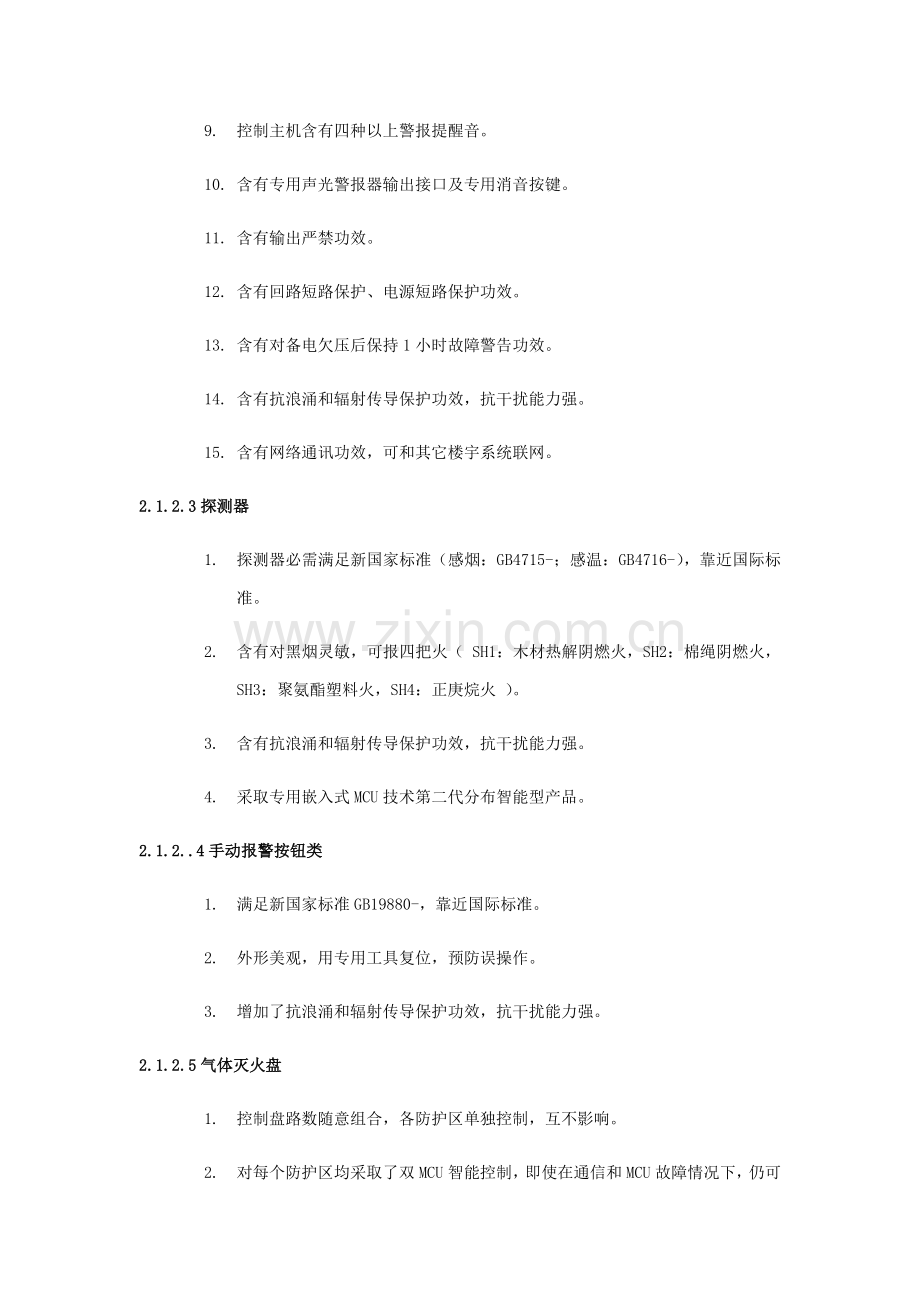

消防报警及气体灭火设备技术规范及要求2.1火灾自动报警系统2.1.1概述2.1.1.1本文件为XXXXXXXX火灾报警系统招标技术规范书部分。投标方必需对本文件每一条款作出明确回复，并给出具体技术数据。诸如“己知”、“了解”或“同意”等非确切回复是不可接收。2.1.2关键技术要求及指标2.1.2.1消防监控中心1. 消防监控中心室内设备部署应符合火灾自动报警系统设计规范要求。2.1.2.2报警控制主机1. 全部控制器均满足GB16806-消防联动控制系统、GB4717-火灾报警控制器和消防产品3C认证实施规则。2. 控制器单机、网络容量大，菜单方法，操作方便。3. 含有黑匣子功效，可存贮1000条火警统计、故障统计、请求统计、开启统计、反馈统计、人员操作统计、监管报警统计，并能实现打印功效。4. 含有监管报警功效，可监测现场漏电电流报警信息，并可实现自动控制漏电断电。5. 含有对手动报警按钮状态识别功效。6. 可修改多种信息显示等级。7. 联网信息传输和显示种类愈加丰富。8. 专设复位键，操作方便快捷，有软件密码保护，安全可靠。复位后状态可快速建立。9. 控制主机含有四种以上警报提醒音。10. 含有专用声光警报器输出接口及专用消音按键。11. 含有输出严禁功效。12. 含有回路短路保护、电源短路保护功效。13. 含有对备电欠压后保持1小时故障警告功效。14. 含有抗浪涌和辐射传导保护功效，抗干扰能力强。15. 含有网络通讯功效，可和其它楼宇系统联网。2.1.2.3探测器1. 探测器必需满足新国家标准（感烟：GB4715-；感温：GB4716-），靠近国际标准。2. 含有对黑烟灵敏，可报四把火（ SH1：木材热解阴燃火，SH2：棉绳阴燃火，SH3：聚氨酯塑料火，SH4：正庚烷火 ）。3. 含有抗浪涌和辐射传导保护功效，抗干扰能力强。4. 采取专用嵌入式MCU技术第二代分布智能型产品。2.1.2.4手动报警按钮类1. 满足新国家标准GB19880-，靠近国际标准。2. 外形美观，用专用工具复位，预防误操作。3. 增加了抗浪涌和辐射传导保护功效，抗干扰能力强。2.1.2.5气体灭火盘1. 控制盘路数随意组合，各防护区单独控制，互不影响。2. 对每个防护区均采取了双MCU智能控制，即使在通信和MCU故障情况下，仍可经过开启停止键控制钢瓶启停，安全更可靠。3. 含有内部二总线方法通讯，方便节省现场布线。4. 含有黑匣子统计功效，此盘可将现场操作信息上传给配套控制器。现场人员对气体灭火盘按键、锁等操作信息和对紧急启停按钮操作信息均可实时上传给控制器，另外压力开关动作信息和线路故障信息也可上传控制器进行统计。5. 含有开启键和停止键外加保护罩，预防误动作。6. 含有检测钢瓶输出线和放气反馈线线路故障，此故障检测功效可选，用户可依据实际情况来选择是否进行线路故障检测。7. 含有对各防护区单独进行延时设置，延时值范围依据国家要求为030秒8. 含有抗浪涌和辐射传导保护功效，抗干扰能力强。2.1.2.6 电源l 主电源应采取消防电源，保护开关不采取漏电保护开关。l 直流备用电源采取专用蓄电池，不和消防外其它设备共用。 l 系统中计算机、显示器、消防通讯等设备配置专用UPS。l 系统全部配电设备应采取阻燃、难燃型。2.2气体灭火2.2.1总则2.2.1.1. 本文件为气体灭火系统招标技术规范书部分。投标方必需对本文件每一条款作出明确回复，并给出具体技术数据。诸如“己知”、“了解”或“同意”等非确切回复是不可接收。本技术规范书适适用于XXXXXXXX气体灭火设备、材料、安装、调试等。本技术规范书包含管网气体消防设备本体及其辅属设备功效设计、结构、性能、安装和试验等方面技术要求。2.2.1.2投标方确保提供符合本技术规范书和相关国际、中国工业标准要求高质量产品及其对应服务。2.2.1.3 本技术规范书提出是最低程度技术要求，并未对一切技术细节做出要求，也未充足引述相关标准和规范条文。投标方应确保提供符合本技术规范书和最新工业标准优质产品。2.2.1.4 假如投标方没有以书面形式对本技术规范书条文提出异议，招标方能够认为投标方提出产品完全满足本技术规范书要求。在签定协议后，招标方有权以书面形式提出因规范所采取标准和规程发生改变而产生部分补充修改要求，具体款项由买卖双方共同约定，但设备价格不做调整。本技术规范响应书所使用标准如和投标方所实施标准发生矛盾时，按国家标准较高实施。2.2.1.5卖方工作应包含:气体消防系统设备、材料(包含支吊架)供货。技术指导，使用人员现场培训。2.2.1.6本技术规范书解释权属于招标方。2.2.2技术要求2.2.2.1通常要求：1、系统设计合理、优异，系统各部件应采取优质新型抗老化、耐高压、耐腐蚀材料经过精密加工工艺制作而成，产品性能优良、密封方法可靠、动作灵活、外形美观、操作维护方便。2、系统各项指标应符合GA400-气体灭火系统零部件性能要求和试验方法和GB50370-气体灭火系统设计规范要求。并经过了国家固定灭火系统和耐火构件质量监督检验测试中心检测。3、系统关键部件应设置防误动作安全机构，增加系统安全性和可靠性。4、系统所需多种部件规格齐全，可依据用户要求及各类工程实际需要灵活组成单元独立系统和组合分配系统。管网子系统由灭火剂储瓶、灭火剂储瓶容器阀、灭火剂单向阀、瓶组架、压力软管、集流管、安全泄压阀、选择阀、压力讯号器、开启气体储瓶、电磁开启装置、气流单向阀、开启管路及管件、低泄高密阀、喷嘴、灭火剂输送管道、管接件等部分组成。5、 投标时应提供技术资料。6、 该型号产品有效型式检验汇报封面及首页。7、 灭火系统产品样本；8、 灭火系统使用说明书;9、系统图及工作原理图；10、 设备及器材荷重资料、电负荷资料及联动控制要求、电源要求11、全套设备、器材备件和专用工具清单。2.2.2.2设计参数及计算设计浓度：通讯机房和电子计算机房设计浓度宜采取8%，防护区实际应用浓度不应大于设计浓度1.1倍。储存压力：4.2/5.6Mpa灭火剂喷放时间：在通讯机房和电子计算机房等防护区，设计喷射时间不应大于8秒；在其它防护区不应大于10秒投标方应提供完整计算书，并应复核最终设计浓度和喷放时间。投标方应具体叙述补充灭火剂方案。如不在设备制造厂充气，应提供充气厂证实文件，标准上不接收办事处储存钢瓶方法。2.2.2.3设备技术要求管网子系统应由灭火剂储瓶、灭火剂储瓶容器阀、灭火剂单向阀、瓶组架、压力软管、集流管、安全泄压阀、选择阀、压力讯号器、开启气体储瓶、电磁开启装置、气流单向阀、开启管路及管件、低泄高密阀、喷嘴、灭火剂输送管道、管接件等部分组成。其关键设备应满足下列要求：1、灭火剂储瓶该储瓶应为可反复充装钢制储瓶，用于长久储存七氟丙烷灭火剂和增压氮气，并和灭火剂容器阀相连接。钢瓶钢印标识应符合GB5099标准和要求。储瓶上应设有耐久固定铭牌，并标明了每个容器编号、型号、容积（规格）、灭火剂名称、充装量、充装压力、充装日期、重量和生产单位、产品编号、出厂日期等。2、开启气体储瓶该储瓶应为可反复充装钢制气瓶，用于储存开启气体（氮气），并和电磁开启装置相连。钢瓶钢印标识应符合GB5099标准和要求。储瓶上应设有耐久固定铭牌，并标明了每个容器编号、型号、容积（规格）、开启气体名称、充装压力、充装日期、重量和生产单位、产品编号、出厂日期等。3、灭火剂储瓶容器阀灭火剂容器阀上应设有压力表及其所配套检修（维护）阀门、机械应急开启装置、安全泄压装置，同时其上应设有安全保险机构，能够有效预防人为误操作和运输安装等过程中出现误动作。容器阀密封性能优越。4、电磁开启装置电磁开启装置应含有封存、释放、充装、检漏、超压排放等功效，且满足结构合理、驱动电流小（1.5A）、驱动力大、可靠耐用。含有电动和手动两种开启方法，开启后喷出高压开启气体（氮气）压力能依次打开选择阀和容器阀，释放灭火剂。 电磁开启装置上设有压力表及其所配套检修（维护）阀门、机械应急开启装置。同时其上设有安全保险机构，能够有效预防人为误操作和运输安装等过程中出现误动作。本开启装置应含有现场检测但不开启系统设备功效。5、灭火剂单向阀灭火剂单向阀应开启、关闭动作灵活、正确，能够在任意角度下确保起到单向作用，确保灭火剂不会倒流到灭火剂储瓶中去。灭火剂单向阀阀体、阀芯、弹性密封件、密封剂均应采取长久和灭火剂接触而不损坏或变形材料制造而成。6、气流单向阀气流单向阀安装于开启管路上，用于控制开启气体（氮气）气流方向，进而开启特定阀门。气流单向阀应开启、关闭动作灵活、正确、单向性能好，和开启管路采取扩口方法连接，连接牢靠可靠，其密封组件应采取含有抗老化、密封可靠材料制造。7、选择阀用于组合分配系统，一端和集流管连接，一端和灭火剂输送管道连接。应含有气动和人工机械应急开启两种开启方法，操作简单、动作可靠。其密封组件应采取含有抗老化、密封可靠材料制造。8、安全泄压阀安全泄压阀安装在集流管上。当封存于集流管中灭火剂压力升高到要求压力时，应能自动泄压，能够起到预防超压作用。 9、压力讯号器压力讯号器在组合分配系统中安装在选择阀下游灭火剂输送管道上，在单元独立系统中安装在集流管上，释放灭火剂应动作，并将灭火剂释放信号反馈到灭火控制器。10、低泄高密阀低泄高密阀安装在开启管路上，用于排放意外泄漏至开启管路气体，以预防系统因开启气体慢性泄漏引发误动作。正常开启时，该装置应自动关闭，不影响系统正常开启。11、压力软管压力软管应采取耐腐蚀性能好、耐压强度高、抗冲击振动能力强不锈钢材料制成，并含有抗老化、密封可靠、连接牢靠等特点。12、集流管集流管为从灭火剂储瓶到选择阀之间（不包含压力软管）全部部分管道，用于聚集各灭火剂储瓶释放出灭火剂。集流管应采取国家标准加厚高压无缝钢管，氩弧焊高质量焊接成形，然后经内外热镀锌而成，内外镀层均匀，镀层厚度15m，外形美观。13、开启管路开启管路是用于输送开启气体管路，管材应为紫铜管。其质量标准应符合现行国家标准拉制铜管GB1527和气体灭火系统及零部件性能要求和试验方法GA400-中相关要求。14、开启管路管件开启管路管接件包含气路三通和气路直通，和开启管路应采取扩口接头连接。这种接头含有连接牢靠、密封性能好、安装方便等优点。15、喷嘴喷嘴是气体灭火系统关键部件之一，安装于灭火系统管网末端，用于按设计要求均匀地喷洒灭火剂。依据设计灭火剂喷射速率，能够选择不一样大小型号喷嘴以满足设计要求。16、瓶组架瓶组架是用于安放和固定灭火剂储瓶和集流管等专用固定架。瓶组架应采取优质钢材制作并经过防腐刷漆处理，不会因使用时间长而产生锈蚀，而且结构形式简单，便于安装，组合形式灵活，轻易拆卸装运。2.2.2.4系统基础要求1、系统对防护区和储瓶间要求1）系统对防护区要求：a、防护区宜以单个封闭空间划分；同一区间吊顶上和地板下需同时保护时，可合为一个防护区。b、一个防护区面积不宜大于800，且容积不宜大于3600m3。c、防护区应实施完全防火分隔。防护区围护结构及门窗耐火极限均不宜低于0.5h；吊顶耐火极限不宜低于0.25h。当吊顶上和工作层划为同一防护区时，吊顶耐火极限不做要求。d、防护区围护结构承受内压许可压强，不宜低于1200Pa。e、防护区门应为向疏散方向开启防火门，并安装自动闭门器，以确保在气体喷放时能够处于关闭状态。但亦应确保用于疏散门在任何状态下，全部能够从防护区内部打开。f、防护区内影响气体灭火效果多种设备全部应能确保在喷放气体前联动停止或关闭，除泄压口外开口应自动关闭。g、防护区应有确保人员在30s内疏散完成通道和出口。h、防护区内疏散通道和出口应设置应急照明和疏散指示标志。i、防护区入口处应设置灭火系统永久性标志牌和气体释放指示灯。j、灭火后防护区应通风换气，地下防护区和无窗或设固定窗扇地上防护区，应设置机械排风装置，排风口宜设在防护区下部并应直通室外。通风换气次数根据不少于每小时5次考虑。有可开启外窗防护区，可采取自然通风换气方法进行通风换气。k、防护区应设置泄压口，泄压口应设置在防护区净高2/3以上，且宜设置在外墙上。当防护区不存在外墙时，可考虑设置在和走廊相隔内墙上。l、防护区最低环境温度不宜低于10。2）系统对储瓶间要求： a、灭火剂储瓶宜设置在专用储瓶间内，储瓶间宜靠近防护区。储瓶间耐火等级不应低于二级，且应有直接通向室外或疏散通道出口。 b、储瓶间环境温度范围应在-1050之间，并保持干燥和良好通风。 c、储瓶部署，应便于操作，维修及避免阳光照射。储瓶操作面距墙面或两操作面之间距离，不宜小于1.0m，且不应小于储存容器外径1.5倍。 d、储瓶间门应向外开启。 e、储瓶间内应设应急照明。 f、储瓶间应有良好通风条件，地下储瓶间和无窗或设固定窗储瓶间应设置机械排风装置，排风口应设在下部，废气可直接排出室外。 g、储瓶间承重不应小于500kg/。 h、储瓶间内应设有能够和消防控制中心直接联络消防通讯设施。2、喷嘴及管网部署1）喷嘴部署应确保使灭火剂向防护区均匀喷放；2）喷嘴数量可根据每25左右一只考虑（假如单只喷嘴保护面积过大会使喷嘴开孔面积过大，造成灭火剂喷放效果不好）；3）喷嘴宜贴近防护区顶面安装，距顶面最大距离不宜大于0.5m。4）管网应尽可能设计为均衡系统；5）管网上不应采取四通管件进行分流；6）同一个防护区，当设计两套或两套以上管网时候，集流管可分别设置，系统开启装置必需共用。各管网上喷嘴流量均应按同一灭火设计浓度、同一喷放时间进行设计。3、控制方法气体灭火系统应采取自动控制、电气手动控制、机械应急手动控制三种控制方法。能够在报警控制器上进行选择“自动”“手动”控制方法。自动控制方法：将系统灭火报警控制器选择为“自动”，使系统处于自动状态。当保护区发生火灾时，火灾探测器发出火灾信号，控制器即发出声、光报警，同时发出指令到就地控制盘，联动保护区声光报警装置，关闭连锁设备（空调系统、电源系统），就地控制盘经过30秒延时，发出指令，打开开启钢瓶电磁阀释放气体，并打开对应选择阀，释放灭火剂灭火。电气手动控制方法：将系统灭火报警控制器选择为“手动”。使系统处于手动控制状态。当保护区发生火灾时，可先人工确定，然后按下控制器开启按钮即可按设定程序开启灭火系统释放灭火剂灭火，当延时期内如发觉不需要开启灭火系统灭火时，可按下紧急停止按钮，即可阻止灭火指令发出。机械应急手动控制方法：当保护区发生火灾时，控制器因故障不能发出灭火指令时，可直接开启开启钢瓶处阀，释放灭火剂灭火。4、投标方应提供其它技术资料。1、该型号产品有效型式检验汇报封面及首页。2、气体灭火系统产品样本；2.2.2.5质量确保体系概述:投标方应采取符合ISO9000系列认证质量管理体系。投标方应在实施协议全过程（从开始供货到最终验收），对全部供货和服务质量负责，即要确保全部供货和服务质量符合协议中相关技术、设备交付、工程验收所要求要求。质量确保要求：招标方有权进行现场考察，以就现在情况、具体事宜、进度等和投标方达成协议。招标方应能直接得到全部相关文件，包含质量和生产检验指标和协议要求其它技术文件，以这些文件作为依据来确保投标方提供全部产品符合协议要求质量要求。2.2.2.6保修期和售后服务1.中标方对所提供气体灭火设备应实施保修,保修期为自买方签发终验合格证书之日起12个月。在保修期内中标方提供设备全部硬件和软件出现不合格部分应由中标方无偿立即更换。2.在XXXX内应设有售后服务机构，并确保在接到设备故障通知后，卖方在8小时内抵达现场。3.投标方须承诺在其灭火系统动作后，能够多长时间给充装并恢复使用。2.2.2.7技术文件a.投标方所提供技术文件应为汉字，并应使用中国国家标准图形符号及术语。b.投标方所提供技术文件形式和内容，应尽可能具体和易于了解，能满足设计、安装、维护技术人员工作需要。c.投标方最少向招标方提供以下文件及资料：气体灭火设备具体汉字产品说明。操作和维护汉字手册。3. 其它要求3.1交货期：要求订单下达之日起30日内到货，XXXX可能承诺更短交货期。3.2质保期：自买方签发终验合格证书之日起1年，一直能够满足本协议约定使用用途，XXXX可能承诺更长质保期。3.3保修期：自买方签发终验合格证书之日起12个月，在保修期内卖方向买方提供无偿服务，XXXX可能承诺更长保修期。3.4故障响应时间：要求收到故障通知后最少8小时到场，XXXX可能承诺更短故障响应时间。3.5气体灭火系统设备必需经过国家固定灭火系统和耐火固件监督检验中心检验合格，并提供检验汇报。
