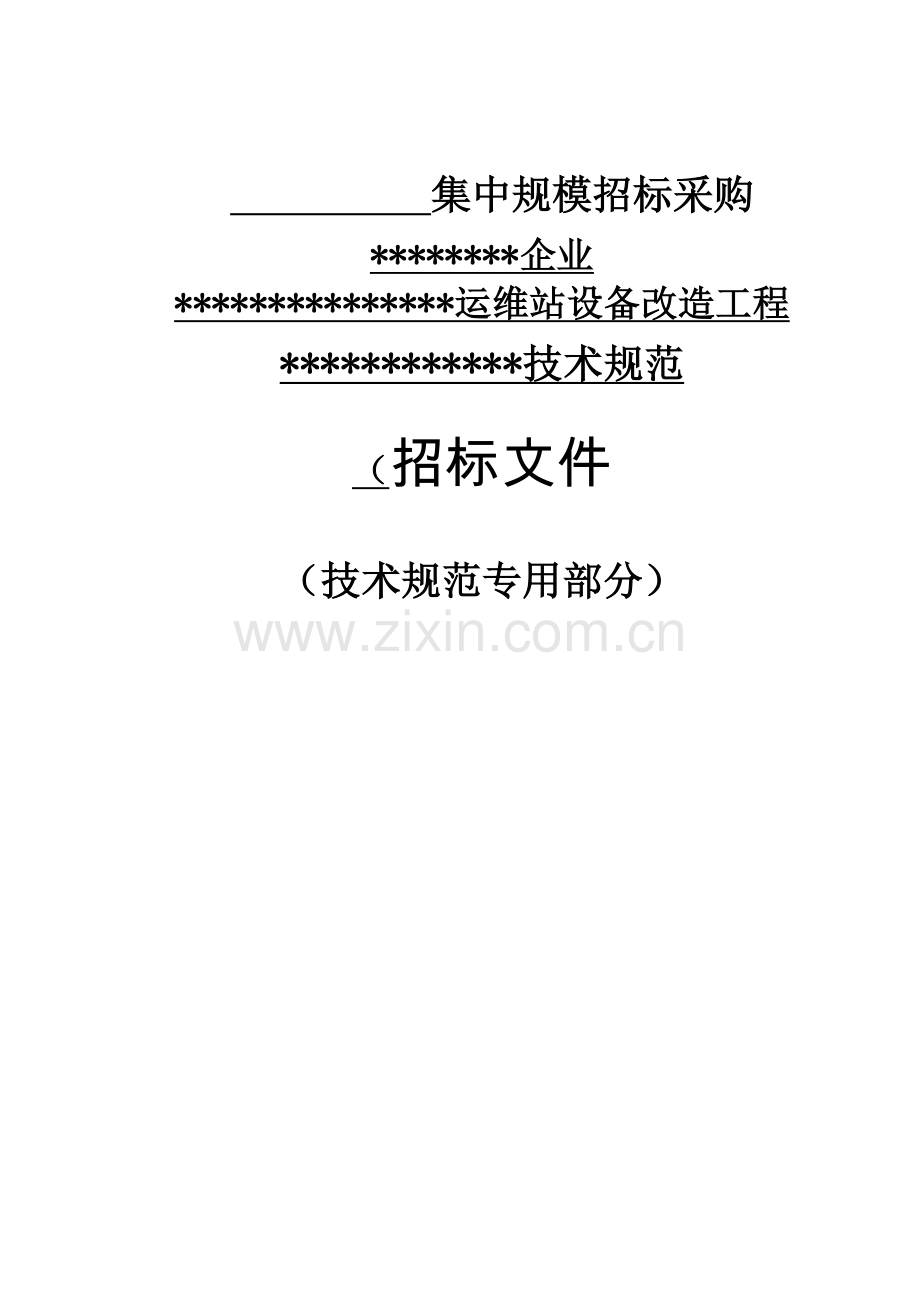

核心技术综合规范书范本.doc

集中规模招标采购
********企业
***************运维站设备改造工程
************技术规范
（招标文件
（技术规范专用部分）

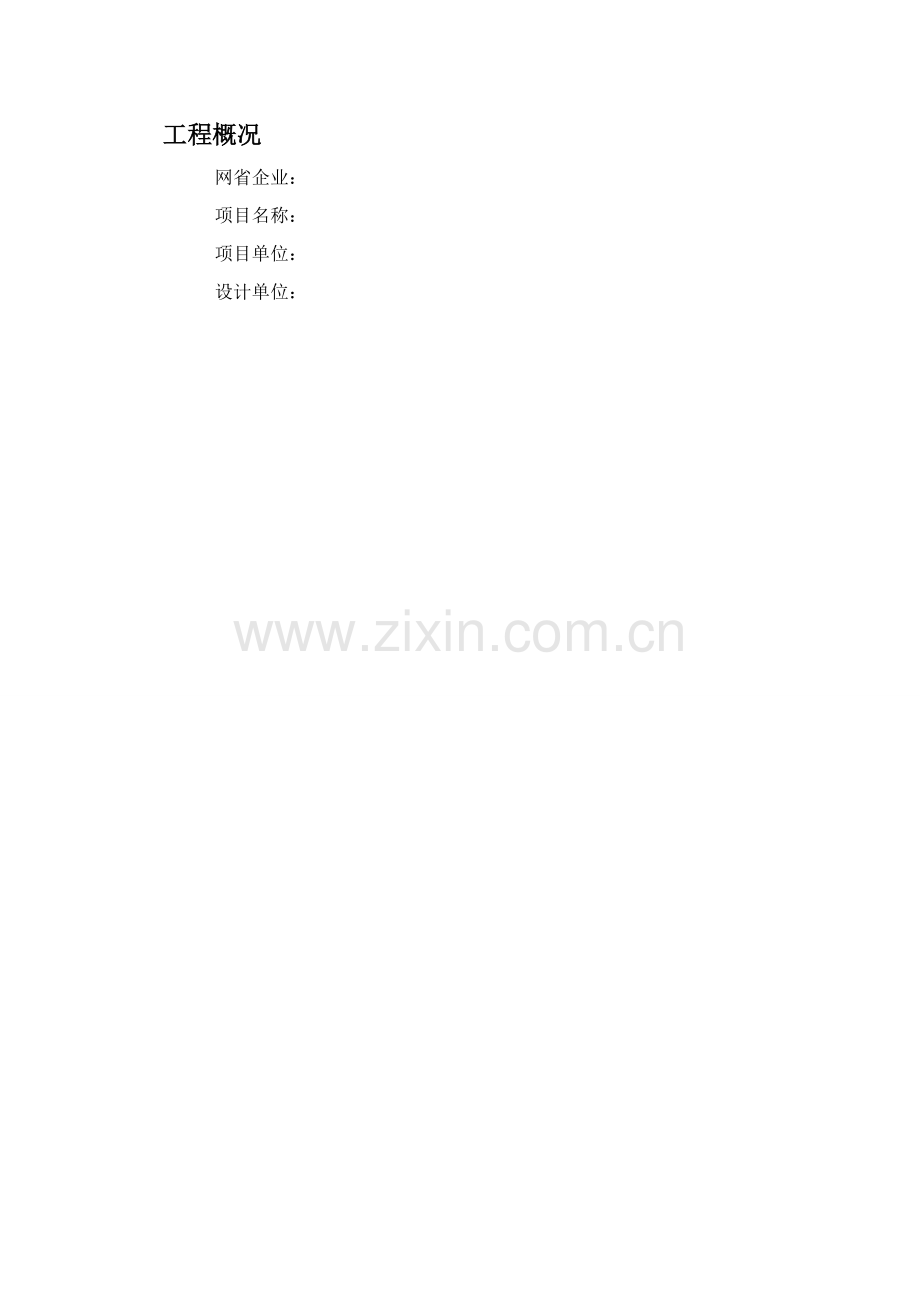

工程概况
网省企业：
项目名称：
项目单位：
设计单位：

一、总则
本技术规范适适用于***************设备改造工程技术要求。
二、通用技术条件
２.１ 实施标准及规程
２.1.1 供方所提供全部产品，凡国家标准及部标已经有所要求均无条件满足国颁和部颁技术标准和工艺标准，实施国颁和部颁规程规范。
２.1.2 实施省、部级反事故方法关键点。
２.1.3 ****企业《电力安全工作规程》
２.1.4 ******企业《电力安全工器具管理要求》
２.1.5 *******企业《电力安全工器具预防性试验规程》
２.1.6 DL/T 1145-《绝缘工具柜》
2．２技术要求
２.2.1设备运行环境条件:
环境温度： -10℃ ～ +40℃
海拔高度： ≯3000m
相对湿度： ≤95%
地震动峰值加速度： 0.25g。
２.2.2 功效要求
２.2.2.1 结构
(1)工具柜钢板采取优质冷轧钢板整体卷压成型，厚度≮1.5mm，内外表面全部采取高强度环境保护喷塑处理。
(2)柜子内部采取是积木式结构, 隔板能任意分隔。
(3)柜内适合多种工器具存放需要，所存放工器具可分类存放、明确标识，有利于识别工具及定置管理。
(4)工具柜正面为双开门，设有钢化玻璃观察门，玻璃面积≥1200mm*500mm。
(5)为了方便搬运，工具柜柜顶应设有起吊吊环。
(6)柜体结构稳固，整体承载200千克以上物品而不变形、损坏；通常隔板单层承重≮10kg,承重隔板单层承重≮50kg。
(7)柜体应该严格密封，密封性能达成IP54级。
(8)柜体尺寸：柜体高2200mm×宽1100mm×厚600mm。
２.2.2.2、功效要求
(1)工具柜分类
Ⅱ型柜为智能安全工器具柜（简称智能柜），含有加热、除湿、控温、控湿功效，安全工器柜运行参数数据接口及局域网传输。
(2)II型柜柜内应装设照明灯具，当柜门打开时照明灯自动点亮，当柜门关闭时照明灯自动熄灭。
(3)Ⅱ型柜应采取微电脑进行智能控制，能同时采集测量柜内温度、柜内湿度、柜外温度、柜外湿度及接地线位置（数量）改变（出入柜安全工器柜改变）等数据，并能显示在控制器面板上。
(4)Ⅱ型柜微电脑智能控制器能采集柜内外温湿度等数据并进行分析判定，依据特定算法和人工设定控制参数实施对除湿机、加热器、风扇、报警器等装置控制，完成对智能安全工具柜内环境调整控制。
(5) II型柜均应能确保柜内相对湿度≤60%，智能安全工具柜还应含有快速干燥功效，能确保在15分钟内使柜内相对湿度从90%降至40%，柜内温度控制在35℃及以下。
(6)II型柜应能控制柜内、外温度对应关系：在环境温度≤35℃时，应能控制柜内温度比柜外温度高出2～3℃,以确保柜内工具在拿出柜外时不结露，在环境温度≥35℃时，加热器不开启。
(7)智能除湿型柜应含有和控制系统无任何关系独立超温断电装置，不管控制系统是否工作正常，当柜内温度超出40℃时能立即切断加热电源，以确保在控制系统失效情况下柜内温度不至于长时间过高而损坏柜内存放工具，并提供声音及闪烁指示报警。
(8)智能除湿型柜应含有漏电保护、短路保护、过流过载保护等装置，以预防发生触电、火灾等安全事故。
(9)智能除湿型柜应含有自动、手动两种控制方法，并备有切换开关：当强制切换至手动状态时能分别控制除湿、加热启停。
(10)智能除湿柜控制参数可人工设置并保留在带有掉电保护功效存放器中，每次开机时均能自动调用上次设定控制参数。
(11)智能除湿型柜控制器能将测到柜内外温湿度及装置状态经通信接口（RS485/RS232）传送至上位机进行存放统计及其它处理，并能接收上位机控制命令，实现上位机对工具柜遥控及控制参数设定。
2.3、技术参数：
2.3.1 、型号规格以下表：
型号
高(mm)
宽(mm)
厚(mm)
内高(mm)
功效描述
II型
2200
1100
600
2100
抽湿、热风、控湿、控温，搁物架

注：１.
２. II型安全工器具柜具体功效描述，详见本规范：通用技术条件中“2．２技术要求”中具体内容
2.3.2、除湿功率：≤150W
2.3.3、加热功率：≤500W
2.3.4、控温范围：5℃～+40℃
控湿范围：30%RH～60%RH
2.3.5、测量精度：温度测量不低于0.5℃，湿度测量不低于2.5%。
三. 项目需求部分
货物需求关键参数和数量一览表
物资名称
型号规格
数量
单位
智能安全工器具柜
II型
6
面

注：
１.具体需求数量及规格型号详见货物清单一览表，供货产品和货物清单一览表相一致。
２. II型安全工器具柜柜内搁物架在供货前必需和收货单位联络，依据用户具体情况绘制内部布局图，经用户确定后供货。
四、产品保修及售后服务
送货抵达后十二个月内厂家对产品进行保修，收到通知后厂家应在一周内进行修复。
五、标示和包装
II型安全工器具柜柜体上均应有：生产日期、制造厂名称,型号等。并提供使用说明书。
六、投标人响应部分
６.1 投标人技术偏差
投标人提供产品技术规范应和本招标文件中要求要求一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范要求，且在技术差异表中填写“无差异”，不许可留空格。如投标人提供设备参数优于本招标书要求，请在备注中具体说明，其参数以所提供有效试验汇报为准。
注：技术响应项目：本规范中：第四项，安全带 各部件技术标准
投标人技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

６.2 投标产品销售及运行业绩
６.3 最终用户使用情况证实
６.4 投标人提供试验检测汇报
投标人提供试验检测汇报表
序号
产品型号名称
试验汇报类别和内容
依据标准
试验时间
试验单位

注：提供试验检测汇报复印件
