MULTISIM—-直接耦合多级放大电路的调试
一、题目
两级直接耦合放大电路的调试.
一、实验目的
1．熟悉差动放大电路电路的特点和工作原理.
2．掌握直接耦合放大电路静态工作点的调整和测试方法。
3．两级直接耦合放大电路的调整和测试方法。
二、实验仪器与器材
1．模拟电子实验箱 一台
2．万用表 一块
3．电压表 一块
4．双踪示波器 一台
5．元器件：不同型号的电阻、电容、二极管、三极管 若干个
三、实验原理及步骤
1、直接耦合多级放大电路
图1为两级直接耦合放大电路，第一级为双端输入、单端输出差分放大电路，第二级为共射放大电路.由于在分立元件中很难找到在任何温度下均具有完全相同特性的两只晶体管，因而通过电位器来调节其对称性,使其实现共模抑制比很高的差分放大电路。

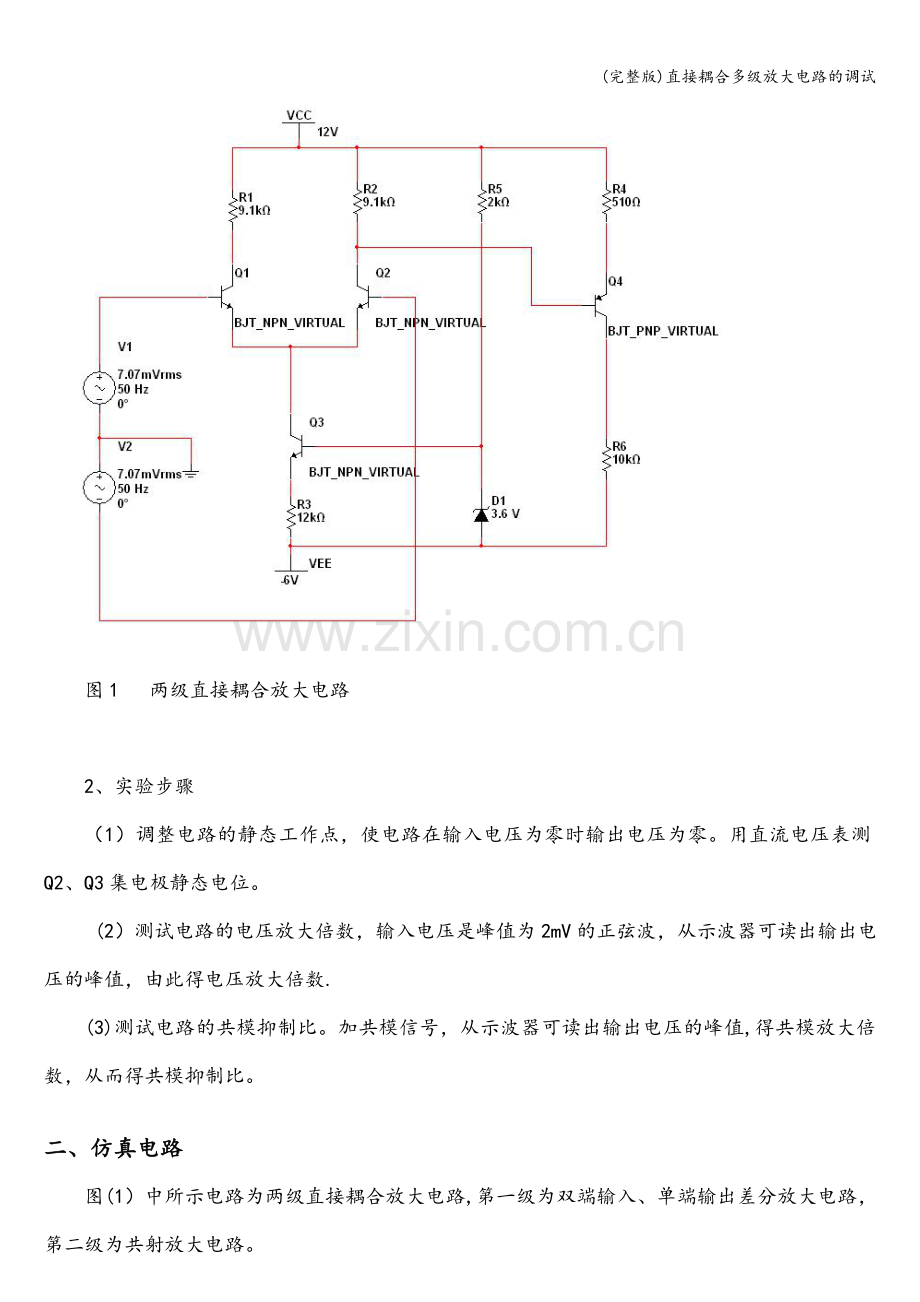

图1 两级直接耦合放大电路

2、实验步骤
（1）调整电路的静态工作点，使电路在输入电压为零时输出电压为零。用直流电压表测Q2、Q3集电极静态电位。
(2）测试电路的电压放大倍数，输入电压是峰值为2mV的正弦波，从示波器可读出输出电压的峰值，由此得电压放大倍数.
(3)测试电路的共模抑制比。加共模信号，从示波器可读出输出电压的峰值,得共模放大倍数，从而得共模抑制比。

二、仿真电路
图(1）中所示电路为两级直接耦合放大电路,第一级为双端输入、单端输出差分放大电路，第二级为共射放大电路。
由于在分立元件中很难找到在任何温度下均具有完全相同特性的两只晶体管，因而也就很难实现共模抑制比很高的差分放大电路.在MULTISIM环境下可以做到两只晶体管特性基本相同。

图（1)

图（2)
三、仿真内容
（1)调整电路的静态工作点，使电路在输入电压为零时输出电压为零。用直流电压表测Q2、Q3集电极静态电位,测试电路见图(1）所示
（2）测试电路的电压放大倍数,输入电压是峰值为2mV的正弦波，从示波器可读出输出电压的峰值，由此得电压放大倍数.测试方法见图(1)所示.
(3）测试电路的共模抑制比.加共模信号，从示波器可读出输出电压的峰值，得共模放大倍数,从而得共模抑制比。测试电路见图(2）所示.

四、仿真结果
（1）静态工作点的调试结果见表（1）

10
9。8
9.7
9。6
9.5
9.4
9.3
9。32

10.87
10。889
10。899
10。909
10。918
10。928
10。938
10。936

1208
854.49
667.532
500.305
322。832
145。125
-32。796
2。802

（2）电压放大倍数的测试见表（2）

输入差模信号电压峰值/mV
第一级输出电压峰值/mV
第一级差模放大倍数
第二级输出电压峰值/mV
第二级差模放大倍数
整个电路的电压放大倍数
2
37.127
18。5
—674.150
—18.156
—335.886

（3）共模放大倍数的测试见表（3）

输入共模信号电压峰值/mV
第一级输出电压峰值/pV
第二级输出电压峰值/pV
第一级共模放大倍数
整个电路的共模放大倍数
共模抑
制比
100
8.532
155．902

五、结论
（1）由于直接耦合放大电路各级之间的静态工作点相互影响，一般情况下,应通过EDA软件调试各级的静态工作点，基本合适后再搭建电路，进行实际测试。
（2)当输入级为差分放大电路时，电路的电压放大倍数是指差模放大倍数.
（3）具有理想对称性的差分放大电路抑制共模信号的能力很强，因此以它作直接耦合多级放大电路的输入级可提高整个电路的共模抑制比.
