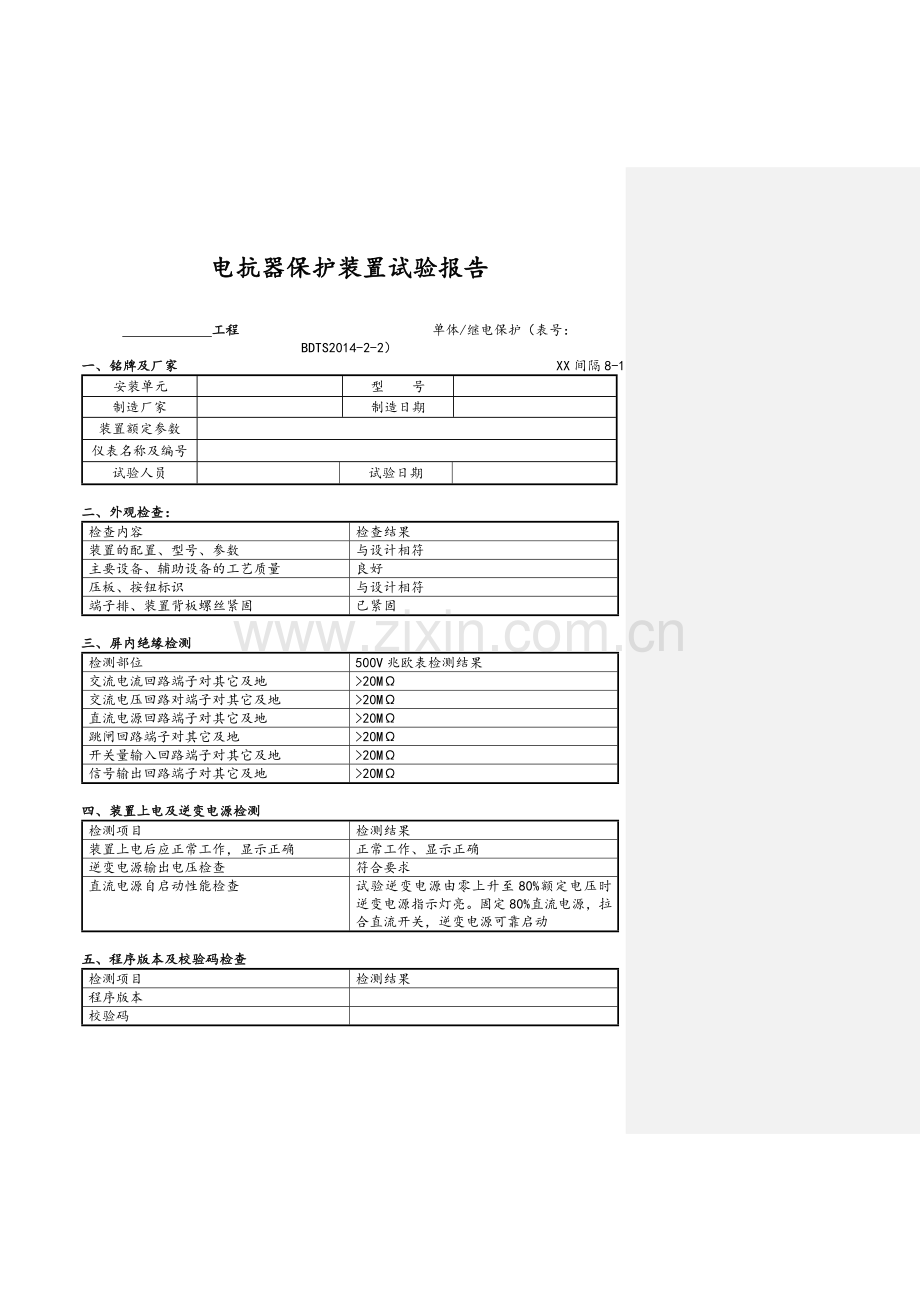

电抗器保护装置试验报告

工程 单体/继电保护（表号：BDTS2014-2-2）
一、铭牌及厂家 XX间隔8-1
安装单元

型 号

制造厂家

制造日期

装置额定参数

仪表名称及编号

试验人员

试验日期

二、外观检查：
检查内容
检查结果
装置的配置、型号、参数
与设计相符
主要设备、辅助设备的工艺质量
良好
压板、按钮标识
与设计相符
端子排、装置背板螺丝紧固
已紧固

三、屏内绝缘检测
检测部位
500V兆欧表检测结果
交流电流回路端子对其它及地
>20MΩ
交流电压回路对端子对其它及地
>20MΩ
直流电源回路端子对其它及地
>20MΩ
跳闸回路端子对其它及地
>20MΩ
开关量输入回路端子对其它及地
>20MΩ
信号输出回路端子对其它及地
>20MΩ

四、装置上电及逆变电源检测
检测项目
检测结果
装置上电后应正常工作，显示正确
正常工作、显示正确
逆变电源输出电压检查
符合要求
直流电源自启动性能检查
试验逆变电源由零上升至80%额定电压时逆变电源指示灯亮。固定80%直流电源，拉合直流开关，逆变电源可靠启动

五、程序版本及校验码检查
检测项目
检测结果
程序版本

校验码

XX间隔8-2

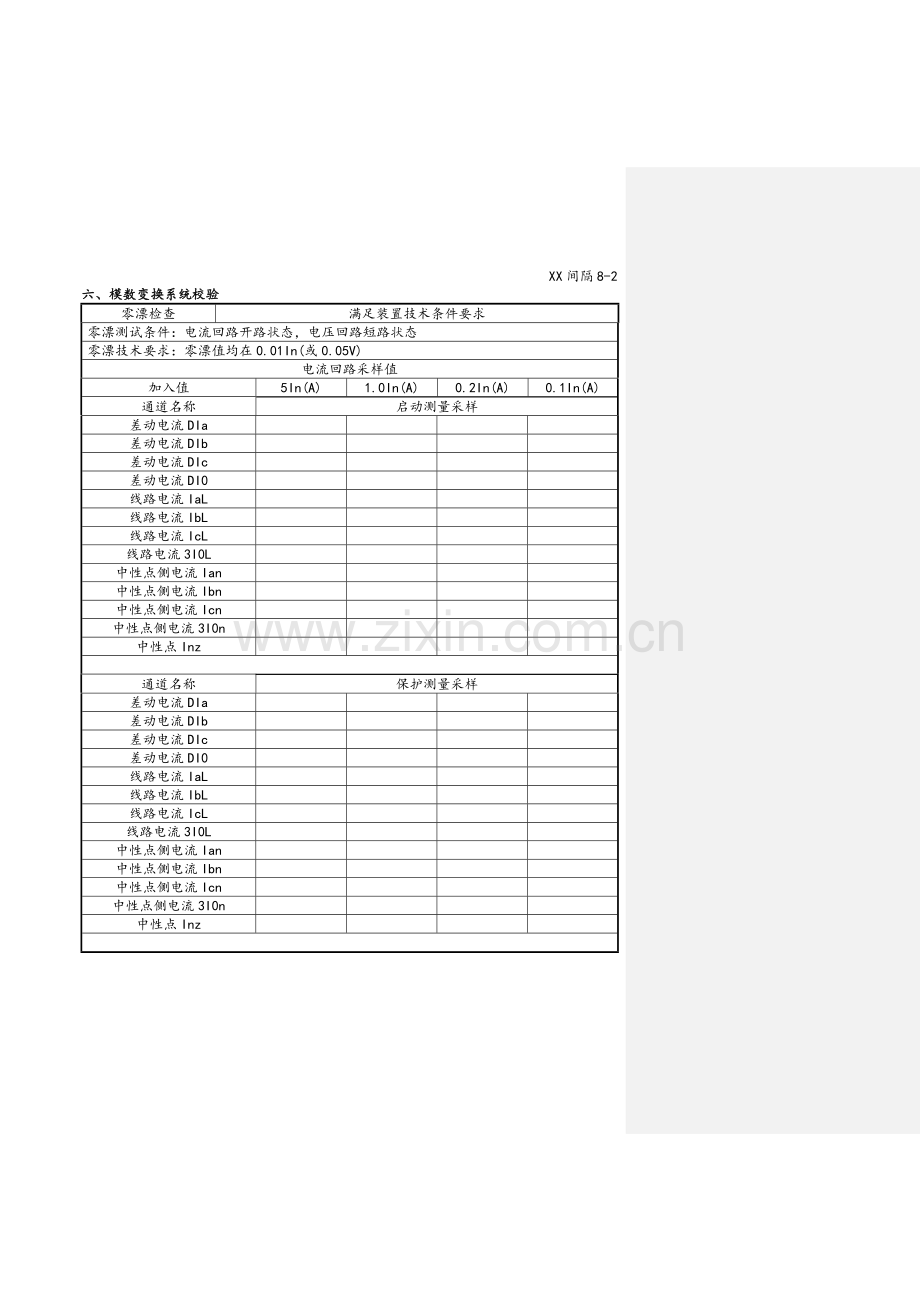

六、模数变换系统校验
零漂检查
满足装置技术条件要求
零漂测试条件：电流回路开路状态，电压回路短路状态
零漂技术要求：零漂值均在0.01In(或0.05V)
电流回路采样值
加入值
5In(A)
1.0In(A)
0.2In(A)
0.1In(A)
通道名称
启动测量采样
差动电流DIa

差动电流DIb

差动电流DIc

差动电流DI0

线路电流IaL

线路电流IbL

线路电流IcL

线路电流3I0L

中性点侧电流Ian

中性点侧电流Ibn

中性点侧电流Icn

中性点侧电流3I0n

中性点Inz

通道名称
保护测量采样
差动电流DIa

差动电流DIb

差动电流DIc

差动电流DI0

线路电流IaL

线路电流IbL

线路电流IcL

线路电流3I0L

中性点侧电流Ian

中性点侧电流Ibn

中性点侧电流Icn

中性点侧电流3I0n

中性点Inz

XX间隔8-3
续模数变换系统校验
电压回路采样值
加入值
70(V)
60(V)
30(V)
5(V)
通道名称
启动测量采样
线路电压Ua

线路电压Ub

线路电压Uc

自产零序电压3U0

通道名称
保护测量采样
线路电压Ua

线路电压Ub

线路电压Uc

自产零序电压3U0

相角(加额定三相对称交流电流电压,电流电压相角为0°和-90°，电压为120°和-120°)
通道名称
120°采样
-120°采样
通道名称
0°采样
-90°采样
线路侧
UA-UB

UA-IA

UB-UC

UB-IB

UC-UA

UC-IC

IA-IB

IB-IC

IC-IA

中性点
IA-IB

IB-IC

IC-IA

差动
IA-IB

IB-IC

IC-IA

注：Ie＝Se/√3Ue，
现Se＝1MWA本电抗器的容量。
，Ue＝kV本电抗器的电压。
，
经计算Ie＝A本电抗器的电流，由计算可得。
，下同。

七、输入接点检查
开入量名称
屏内校验时检查
开入量名称
屏内校验时检查
1依据图纸实际填写！

XX间隔8-4
八、逻辑检查及定值校验
（1）起动电流定值检验
试验条件：投差动保护压板，控制字中“投比例差动”置1，分别在两侧加单相电流，满足：比率差动动作方程Id > 0.2 Ir + Icdqd，且Ir<0.5Ie。
通道名称/相别
整定值（A）
0.95倍定值
1.05倍定值
跳闸灯、软报文显示
高
压
侧
A相

不动
动作
正确
B相
不动
动作
正确
C相
不动
动作
正确
低
压
侧
A相
不动
动作
正确
B相
不动
动作
正确
C相
不动
动作
正确

（2）差动速断保护校验
试验条件：投差动保护压板，控制字中“投差动速断”置1，分别在两侧加单相电流，如试验电流太大，可适当降低定值。
通道名称/相别
整定值（A）
0.95倍定值
1.05倍定值
1.5倍定值下
动作时间
跳闸灯、
软报文显示
高
压
侧
A相

不动
动作

正确
B相
不动
动作

正确
C相
不动
动作

正确
低
压
侧
A相

不动
动作

正确
B相
不动
动作

正确
C相
不动
动作

正确

（3）零序差动速断保护校验
试验条件：投差动保护压板，控制字中“投零序差动”置1，分别在两侧加单相电流，如试验电流太大，可适当降低定值。
通道名称/相别
整定值（A）
0.95倍
定值
1.05倍
定值
1.5倍定值下
动作时间
跳闸灯、
软报文显示
高
压
侧
A相

不动
动作

正确
B相
不动
动作

正确
C相
不动
动作

正确
低
压
侧
A相

不动
动作

正确
B相
不动
动作

正确
C相
不动
动作

正确

XX间隔8-5
续逻辑检查及定值校验
（4）稳态差动比率制动系数校验
高压侧/低压侧
试验条件：投差动保护压板，控制字中“投比率差动”置1，在高压侧和低压侧的同名相分别正极性接入测试仪两相，相位相差180度，高压侧电流I1为，低压侧电流为I2，固定一侧电流，抬高另一侧电流。
制动系数K
试验点
I1
I2
Icd1
Izd1
Icd2
Izd2
K＝
1

2

制动系数
动作值K
K＝（ Icd2- Icd1）/（Izd2- Izd1）＝
注：Icd1为I1、 I2和的绝对值，Izd为I1、 I2绝对值和的1/2，
且0.5 Ie≤Izd≤6 Ie。

（5）零序差动保护定值校验
高压侧/低压侧
试验条件：投差动保护压板，控制字中“投零序差动”置1，在高压侧和低压侧的同名相分别正极性接入测试仪两相，相位相差180度，高压侧电流I1为，低压侧电流为I2，固定一侧电流，抬高另一侧电流。
制动系数K
试验点
I1
I2
Icd1
Izd1
Icd2
Izd2
K＝
1

2

制动系数
动作值K
K＝（ Icd2- Icd1）/（Izd2- Izd1）＝
注：Icd1为I1、 I2和的绝对值，Izd为I1、 I2的最大值，
且0.5 Ie≤Izd≤6 Ie。

（6）工频变化量差动保护
试验条件：投差动保护压板，控制字中“投工频变化量差动”置1，在两侧分别加入变化量电流。
通道名称
相别
整定值
0.95定值
1.05倍
定值
1.2倍定值下动作时间
跳闸灯、软报文显示
高压侧
A

不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确
低压侧
A
不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确

XX间隔8-6
续逻辑检查及定值校验
（7）TA断线闭锁差动试验
试验条件
报警灯、软报文显示
1、两侧加入单相的同名相的额定电流值。
2、延时10秒发TA断线异常信号。
正确
TA断线闭锁差动情况
差动闭锁结果
1、控制字“TA断线闭锁比率差动”置1。
2、同时满足以上条件，判TA断线。
3、提高高压侧的电流，满足差动动作条件。
闭锁TA饱和判据区内比率差动和零序比率差动、变化量差动，
但不闭锁无TA饱和判据区
1、控制字“TA断线闭锁比率差动”置2。
2、同时满足以上条件，判TA断线。
3、提高高压侧的电流，满足差动动作条件。
闭锁比率差动和零序比率差动
变化量差动
备注:未引起差动保护起动的TA断线，延时10秒报警，不闭锁差动保护。
试验时需注意开放条件，若满足以下任一条件，则判为故障，开放差动保护，不判TA断线：
（1）任一侧任一相间工频变化量电压元件起动；
（2）任一侧负序相电压大于6伏；
（3）起动后任一侧任一相电流比起动前增加；
（4）起动后最大相电流大于1.1Ie。

（8）匝间保护定值校验
试验条件：投入匝间保护压板，控制字中“投匝间保护”置1，在高压侧加入零序电压与电流，所得阻抗值等于“零序阻抗定值”的10%，通过角度来判断故障。
保护名称
相别
定值
动作区间
动作时间
跳闸灯、软报文显示
匝间保护
A

正确
B

C

注：动作区间指的是零序电流超前零序电压的角度。

XX间隔8-7
续逻辑检查及定值校验
（9）过流定值校验
试验条件：投入后备保护压板，控制字中“过流Ⅰ段保护”、“过流Ⅱ段保护”、“反时限过流保护”置1，在高压侧加入电流。
保护种类
相别
整定值/时间
0.95倍
定值
1.05倍
定值
1.2倍定值下
动作时间
跳闸灯、软报文显示
过流Ⅰ段
A

不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确
过流Ⅱ段
A

不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确
过流反时限
Iezd＝A
K＝、Tmax＝s
M＝
不动
动作
I＝A下
t＝ms
正确
注：(1) 过流反时限公式为T＝Kszd/[(I/Iezd)2-K2]；
其中，Kszd为发热时间常数，即为M绕组热容量；
Iezd为反时限起动电流，即长期允许通过电流；
K为散热效应系数；
Tmax为反时限过负荷上限时间,即反时限下最短动作时间。
(2)经验证，过负荷反时限曲线趋势正确。

（10）零序过流保护定值校验
试验条件：投入后备保护压板，控制字中“零序过流Ⅰ段保护”、“零序过流Ⅱ段保护”置1，在高压侧加入电流。
保护种类
整定值/时间
0.95倍
定值
1.05倍
定值
1.2倍定值下
动作时间
跳闸灯、软报文显示
零序过流Ⅰ段

不动
动作

正确
零序过流Ⅱ段

不动
动作

正确

（11）过负荷保护定值校验
试验条件：无需投入压板，控制字中“过负荷Ⅰ段保护”、“ 过负荷Ⅱ段保护”置1，在高压侧加入电流。
保护种类
相别
整定值/时间
0.95倍
定值
1.05倍
定值
1.2倍定值下动作时间
报警灯、软报文显示
过负荷Ⅰ段
A

不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确
过负荷Ⅱ段
A

不动
动作

正确
B
不动
动作

正确
C
不动
动作

正确

XX间隔8-8
续逻辑检查及定值校验
（12）中性点过流保护定值校验
试验条件：投入后备保护压板，控制字中“中性点过流Ⅰ段保护”、“ 中性点过流Ⅱ段保护”置1，在中性点零序电流通道加入电流。
保护种类
整定值/时间
0.95倍
定值
1.05倍
定值
1.2倍定值下
动作时间
跳闸灯、软报文显示
中性点过流Ⅰ段

不动
动作

正确
中性点过流Ⅱ段

不动
动作

正确
（13）中性点过负荷保护定值校验
试验条件：无需投入压板，控制字中“中性点过负荷保护”置1，在中性点零序电流通道加入电流。
保护种类
整定值/时间
0.95倍
定值
1.05倍
定值
1.2倍定值下
动作时间
报警灯、软报文显示
中性点过负荷

不动
动作

正确
（14）断线功能检查
TV异常断线报警
报警灯、软报文显示
试验条件：加正序电压小于30V，且任一相电流大于0.04In；或加负序电压大于8V。满足上述任一条件，且保护元件未起动，均延时1.25s报TV断线，并发报警信号。在电压恢复正常后延时10s后恢复。
正确
TA异常断线报警
报警灯、软报文显示
试验条件：1当负序电流或零序电流大于0.06In后延时10s报TA异常，同时发报警信号。在电流恢复正常后延时10s后恢复。
正确
九、输出接点检查
输出名称
至跳闸
回路
中央信号
遥信
故障录波
TA异常及断线
/
正确
正确
正确
TV异常及断线
/
正确
正确
正确
过负荷报警
/
正确
正确
正确
装置报警
/
正确
正确
正确
保护跳闸
正确
正确
正确
正确
装置闭锁
/
正确
正确
正确
十、试验备注
备注内容：
十一、结论: 符合《继电保护及电网安全自动装置检验规程》（DL/T 995-2016）及产品技术要求，合格。

试验负责人: 日期:

审 核: 日期:
