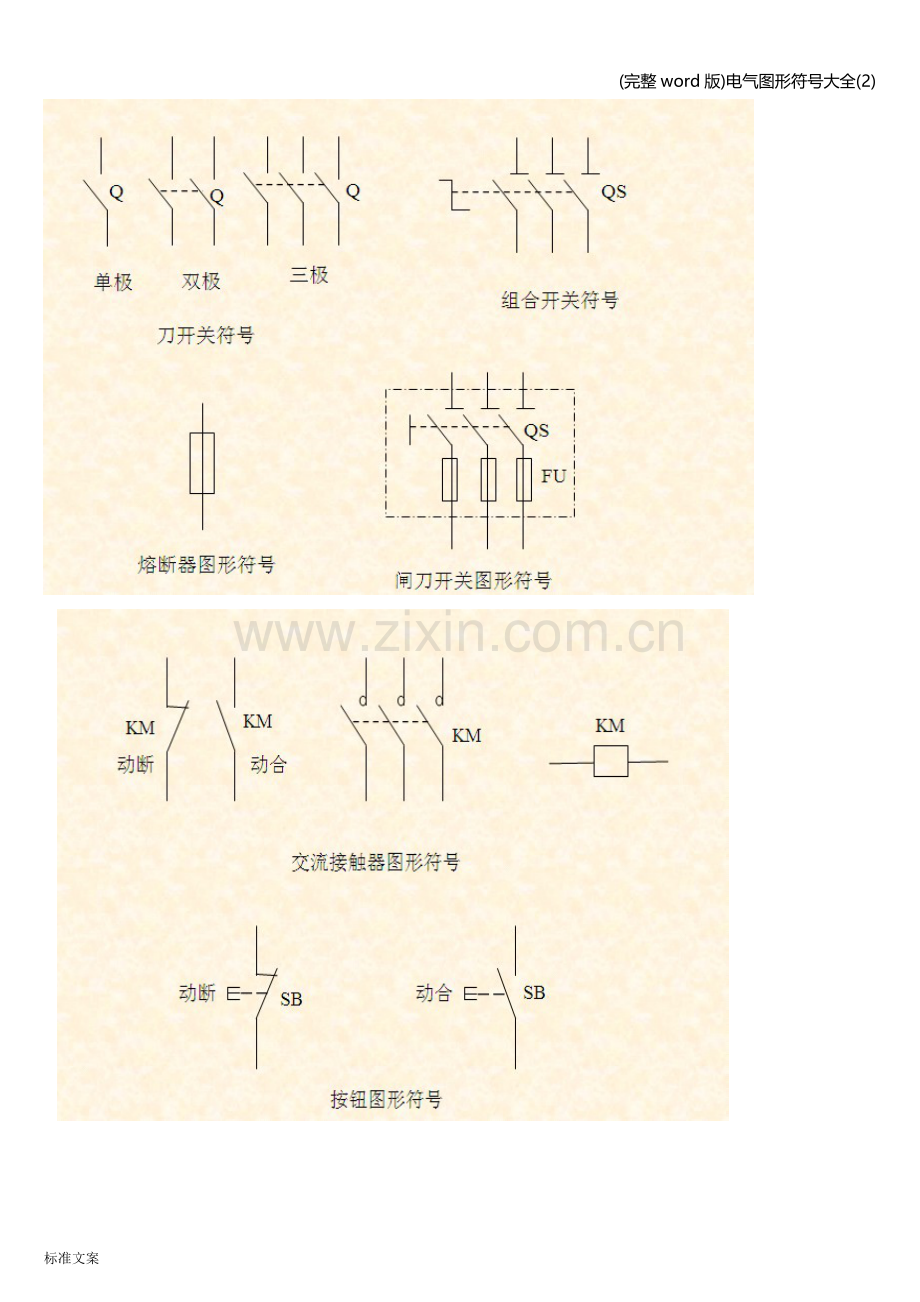

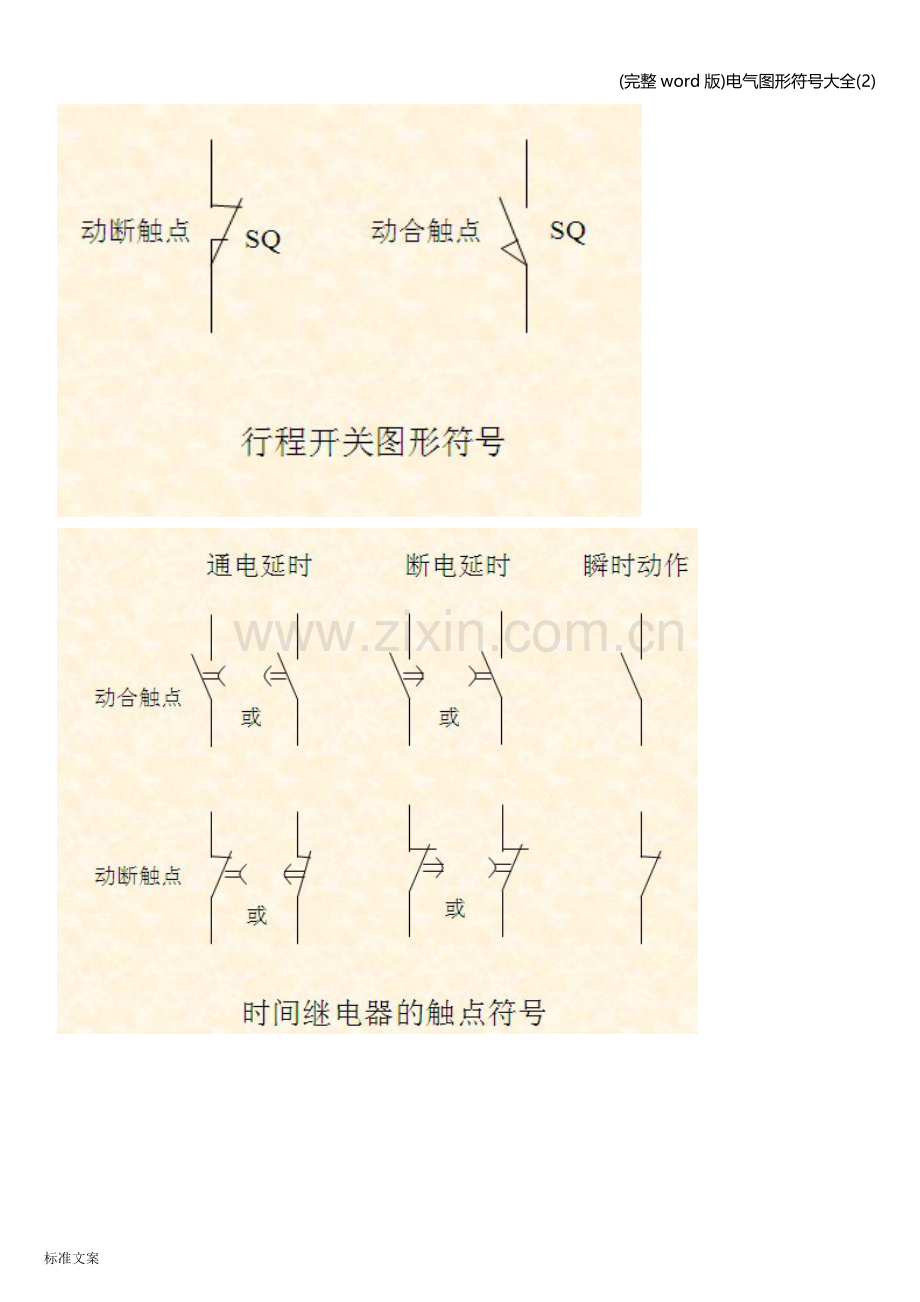

(完整word版)电气图形符号大全(2)电器符号大全序号图 形 符 号说 明1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关8熔断器式断路器9QF断路器10QS隔离开关11FU熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点 注:可用动作温度代替26热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27具有热元件的气体放电管荧光灯起动器28动合(常开)触点 注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41 电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器 星形-三角形连接47具有有载分接开关的三相变压器 星形-三角形连接848三相变压器 星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器 可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器 可调电容器60双联同调可变电容器 61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号 注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号序号图 形 符 号说 明111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒 电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热 128 烟 129 易爆气体 130 手动启动项目种类GBT4728982000新版符号图形符号说明限定符号电流和电压的种类直流电压可标注在符号右边，系统类型可标注在左边交流频率值或频率范围可标注在符号的右边50Hz示例：50Hz10060kHz示例：交流，频率范围100kHz到600Hz3/N400/230V50Hz电压值也可标注在符号右边，相数和中性线数可标注在符号左边示例：交流，三相带中性线，400230V 50Hz示例：交流，三相，50 Hz，具有一个直接接地点3/N50Hz/TN-S且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N，3+N，现在规定只能用3N)+正极性负极性N中性(中性线)M中间线导线和连接器件、插头插座、电缆终端头端子和导线的连接T型连接在T型连接符号中增加连接点符号导体的双重连接形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混淆时，连接的画黑点，不连接的不画黑点)连接器件接通的连接片电阻器 一般符号(矩形的长宽比约为3：1)无源元件电阻器可调电阻器(由电阻器一般符号和可调节性通用符号组成)电容器电容器，一般符号半导体管和电子管半导体二极管半导体二极管一般符号晶闸管无指定形式的三极晶体闸流管若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管半导体三极管PNP半导体管集电极接管壳的NPN半导体管NPN型半导体三极管半导体管和电子管光敏、光电子半导体光电二极管具有非对称导电性的光电器件光电池电机、变压器及变流器直流电机直流串励电动机异步电动机三相鼠笼式异步电动机单相鼠笼式有分相绕组引出端的异步电动机三相绕线式异步电动机电机、变压器及变流器变压器和电抗器双绕组变压器瞬时电压的极性可以在形式2中表示示例：示出瞬时电压极性的双绕组变压器注入绕组标记端的瞬时电流产生助磁通三绕组变压器常用的其他符号接地、接机壳和等电位接地，一般符号地，一般符号如果接地的状况或接地目的表达得不够明显，可加补充信息抗干扰接地，无噪声接地保护接地此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地开关、控制和保护装置两个或三个位置的触点动合触点，也称常开触点在许多情况下，也可作为，一般开关符号使用注意，动触点必须偏向左边，且动触点与静触点是断开的动断触点，也称常闭触点注意动、静触点必须偏向右边，且动、静触点在图形符号上是连接的先断合后的转换触点注意将该符号与先合后断的转换触点区别开来。常用于表示控制开关或继电器的触点开关、控制和保护装置延时触点当操作器件被吸合时延时闭合的动合触点注意起延时作用的圆弧符号的方向，它表明触点朝圆弧中心方向的运动是延时。该符号在IEC6177中只有此唯一一种形式当操作器件被释放时延时断开的动合触点当操作器件被吸合时，延时断开的动断触点当操作器件被释放时，延时断开的动断触点测量仪表、灯和信号器灯和信号器件灯，一般符号信号灯，一般符号如果要求指示颜色，则在靠近符号处标出下列代码：RD红；YE黄；GN绿；DU蓝；WH白如果要求指出灯的类型，则在靠近符号处标出下列代码：Ne氖；Xe氙；Na钠气；Hg汞；I碘；IN白炽；EL电发光；ARC弧光；FL荧光；IR红外线；UV紫外线；LED发光二极管闪光灯信号电喇叭电力照明和电信布置插座和开关(电源)插座一般符号(电源)多个插座(示出三个)带保护接点(电源)插座具有护板的(电源)插座开关，一般符号暗装、密闭、防爆符号已取消双极开关该符号系GB472885标准，且是IEC6171983标准的派生符号，必要时可部分采用单极拉线开关单极限时开关标准文案
