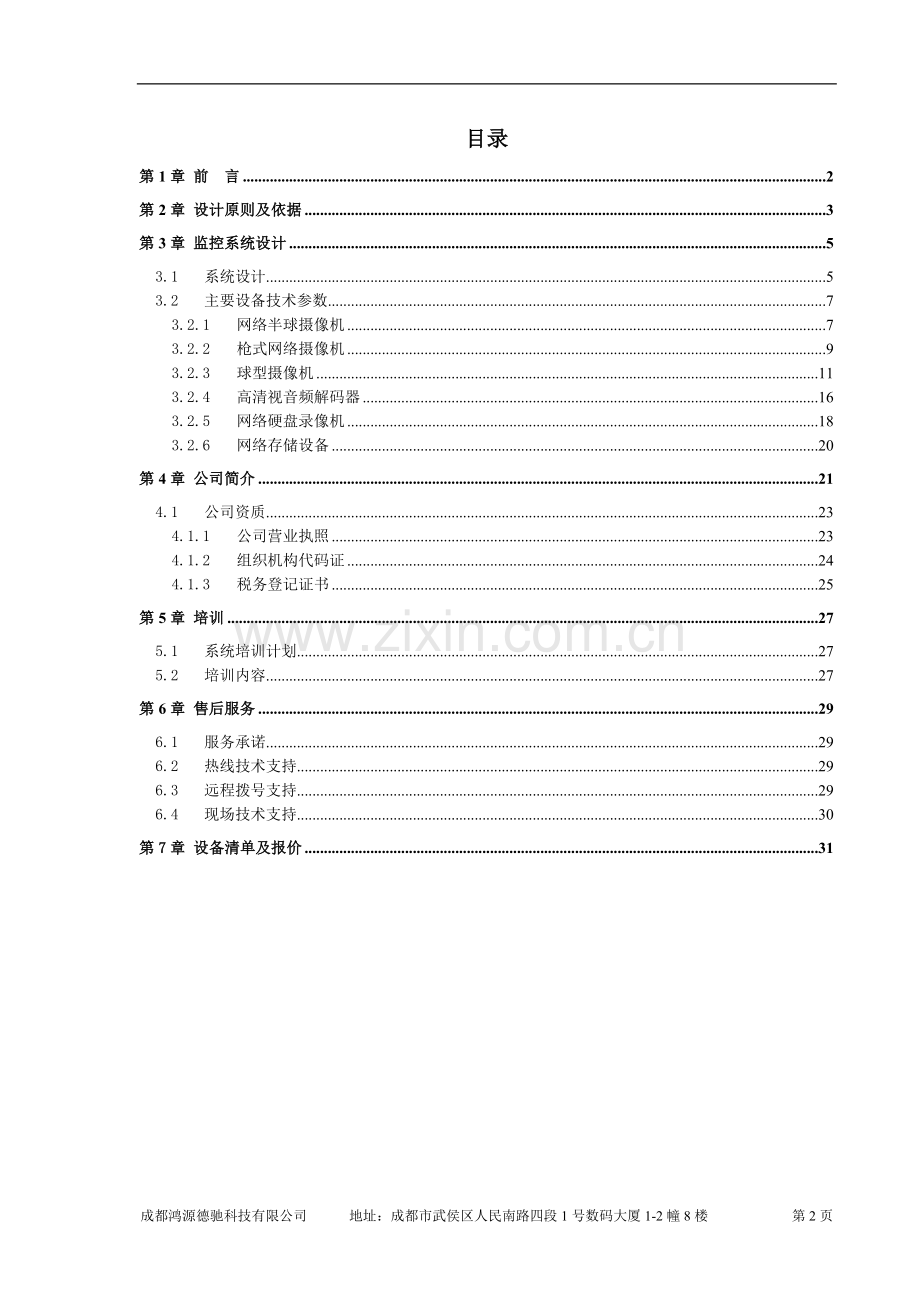

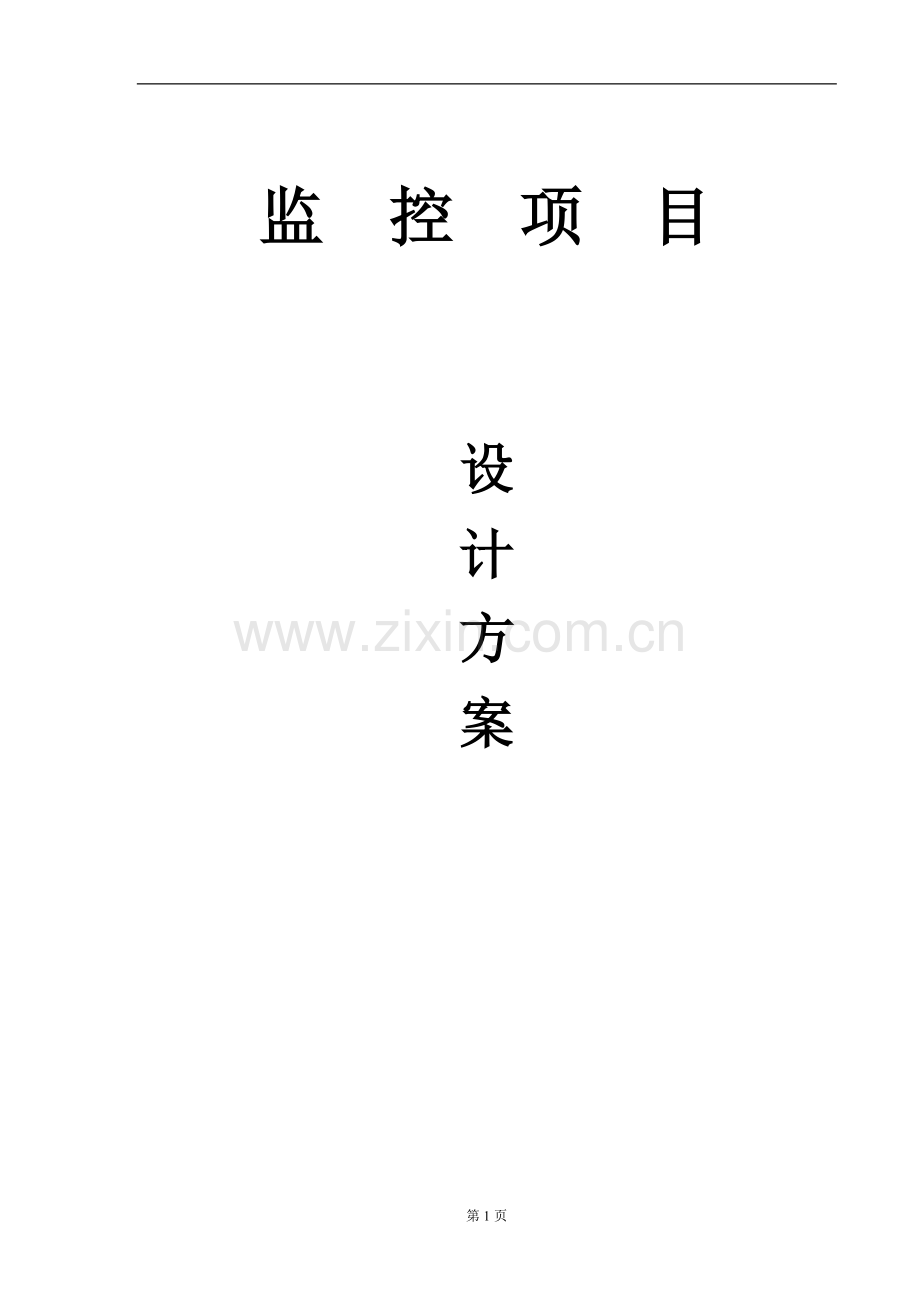

1、监 控 项 目设计方案目录第1章 前 言2第2章 设计原则及依据3第3章 监控系统设计53.1系统设计53.2主要设备技术参数73.2.1网络半球摄像机73.2.2枪式网络摄像机93.2.3球型摄像机113.2.4高清视音频解码器163.2.5网络硬盘录像机183.2.6网络存储设备20第4章 公司简介214.1公司资质234.1.1公司营业执照234.1.2组织机构代码证244.1.3税务登记证书25第5章 培训275.1系统培训计划275.2培训内容27第6章 售后服务296.1服务承诺296.2热线技术支持296.3远程拨号支持296.4现场技术支持30第7章 设备清单及报价31成都鸿源
2、德驰科技有限公司 地址:成都市武侯区人民南路四段1号数码大厦1-2幢8楼 第34页第1章 前 言监控系统是现代化管理与安全防范的高新技术设备的结合,是集合现代多种科学技术为一体的综合应用。本项目设计的仓库是一个活动区域相对分散的场所,安全保卫要做到不留死角相当困难。通道多给管理带来了很大的压力。考虑到人力和物力,设备资源不能无尽止地增加,本次方案我们的指导思想是:人防与技防有机地相结合、分功能、分区域地进行监控,充分利用好资源,加强人员的管理。为了对仓库进行监视,以达到现代化管理和安全防范的目的,特为仓库设计安装一套视频安防监控系统。该系统具有图像信息切换、操作、处理、记录、显示等功能。本公司
3、集多年专业从事弱电及安防系统工程设计、安装和服务的经验,结合建筑装潢设计方案,本着“安全可靠、便捷有效”的主导思想,提出本设计方案。根据建设单位提供的设计总体要求,并结合仓库安防监控的特点,本安防监控系统设计以仓库安防的主要通道、进出口等为重要监控对象。并且,根据仓库的功能分布不同,我们将仓库各个区域进行监控,每个区域根据其功能不同有着不同的侧重点。我们本着“严密、安全、可靠、有效、经济、完善”为原则设计的监控系统方案,通过采用嵌入式硬盘录像机、高清晰度摄像机、高分辨率监视器等实现对受控点的安全管理与实时监控,充分提高仓库的防盗水平。整个系统在设计上,根据蓝图上设计的监控点,按实际情况配置了相
4、应的摄像机,并充分发挥我公司自身在控制、通信、数据采集和工程建设等方面的技术优势,融合各项高新技术为一体,使本系统能充分适应实际情况,其使用可靠,便于扩展、并具有较高的性能价格比。本方案符合“开放性”原则及标准化和安全性要求,是一个可移植,可缩放及可连接的高可用性方案。第2章 设计原则及依据2.1 设计原则针对仓库的安防系统,我公司本着高标准、高要求的思路详细设计本项目。具体设计原则如下:决策性:通过对仓库内的各监控点位的动态情况进行记录,使领导能够及时了解人员流动情况。合法性:方案设计符合国家、行业的有关规定和公安部门有关安全技术防范要求。实用性:方案设计满足方案设计文件要求,充分考虑到办公
5、楼的使用要求,使系统的功能尽可能的完善并充分加以利用。可靠性:系统设计、设备选型、调试、安装等环节都将严格贯彻质量条例,完全符合标书和国家、行业的有关标准及公安部门有关安全技术防范要求。先进性:在系统设计中,我们充分考虑安防领域技术的发展,参考目前安防设备的发展水平,在设备选用上首选国际市场上主流设备,确保系统在国内处于领先地位(五年不落后)。扩充性:我们本着长远的观点,使系统功能可扩展、容量可扩充,结合工程的具体要求,以及今后的变更,留有较大的扩充余地。在确保系统性能有效、稳定可靠的基础上,考虑系统的先进性的同时,在满足安全防范级别要求的前提下,尽量降低系统造价,以达到最佳的性能价格比。系统
6、由多媒体计算机进行集中管理,信号的采集和指令的执行采用模块结构:灵活组合、随时升级换代。本设计方案完善与否的关键是:如何将安全防范系统实现模块化集成(软件集成),并与其他系统实现协调统一,资源共享,满足“安全防范系统设置应综合考虑大楼整体的基本安全管理”的要求。在强调技防措施分层次周密考虑的前提下,积极认真地结合保卫部门制定的各项人防、物防措施和规章制度,建议和提醒增强重要场所的物防手段,使技防、人防、物防三者有机结合,确保建立一个完整的防范体系。2.2 设计依据安全防范工程程序与要GA/T75-94安全防范系统通用图形符号GA/T74-94安全防范工程费用概预算编制办法GA/T70-94电子
7、设备安装工程费用定额HYD41-01-1999风险等级和防护级别的规定GA/T38-92民用建筑闭路监视电视系统工程技术规范GB50198-94入侵探测器通用技术条件GB10408.189报警图像信号有线传输装置GB/T16677-1996防盗报警中心控制台GB/T16572-1996民用建筑电气设计规范JGJ/T16-92中国电气装置安装工程施工及验收规范GBJ232-82系统接地的型式及安全技术要求GB14050-932.3 设计思想我们认为,对于通常的视频监控系统,至少应满足以下基本要求: 系统应每时每刻全面不间断地实时显示主要重点区域图像,以保证对监控范围内的出入人员实现有效的监控。
8、系统应能不间断地录制重点区域图像,以便出现情况后,能帮助分析实时情况。 系统应操作简单。 系统应有极好的扩充性和独立性:对于新建子系统应能很容易并入整个系统之中;当单个子系统出现故障时,不会影响整个系统的正常运行。 系统在满足安全防范的要求同时,尽量考虑实用性,避免不切实际的投资。 系统应有较高的性能价格比。第3章 监控系统设计现代化的保卫管理,需要人防与技防科学地结合。随着现代技术日新月异地发展,安全自动化已成为安全保卫、综合管理、防灾、防盗不可缺少的重要组成。建立多层次、立体化的安全管理,防止各种偷盗和暴力事件的发生,安防监控系统的设计除应具备较高的自动化程度外还应具有先进的智能功能,故称
9、为智能安防监控系统。智能安防监控系统应在罪犯有侵入意图和动作时及时发现,以便于采取措施防患于未然,当罪犯侵入防范区域时,我们应当通过安防监控系统了解该活动,当罪犯侵犯防护目标时,安防监控系统的最后防线应马上启动。除此之外安防监控系统还应保存事件发生前后的信息记录,帮助有关人员对事件实施过程进行分析。此外,通过对仓库内的各重点部位的动态情况进行实时监控,使我们能够及时了解办仓库各方面的工作秩序、工作场景、人员情况,为管理者提供实时现场图像。3.1 系统设计安防监控系统是安全技术防范体系中的一个重要组成部分,是一种先进的、防范能力强的综合系统。通过遥控摄像机及其辅助设备(镜头、云台等)直接观看被监
10、视场所的一切情况,做到看得见、看得全,可以把被监视场所的图像内容及声音内容同时传送到监控中心,使被监控场所的情况一目了然。用技防弥补人防过程的疏漏,提高被监视场所安全系数和加强管理秩序。安防监控系统还可以与防盗报警等其它安全技术防范体系联动运行,使安防监控系统在实现了自动跟踪实时处理等方面更有了长足发展,从而使安防监控系统在整个安全技术防范体系中具有举足轻重的地位。安防监控系统的另一特点是它可以把监视场所的图像或声音全部或部分地记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据。总之,安防监控系统已成为安全技术防范体系中不可或缺的重要组成部分。目前安防监控系统随着计算机的发展水平的
11、提高,逐步由模拟系统向数字化系统转变,数字化系统在功能上较模拟系统完善,操作极其智能化和集中化等。本次实施的安防系统,主要解决的是对重点区域和部位的监视问题。系统的总统设计思想是在仓库内关键区域安装监控点,实现监视、记录取证功能,同时能实现现场警情的实时处理。以下详细介绍系统的具体实施方案。 本监控系统的监控点分布在仓库个通道等重要区域,在每个通道布局两个红外半球,本着美观、操控的便捷等因素,监控系统的前端设备全部采用红外半球,各监控点球机的视频信号同网络传输到网络硬盘录像机,网络硬盘录像机接入视频监控室,视频图像经硬盘录像机实时压缩编码后,在监视器上显示每个监控点。 海康威视网络硬盘录像机不
12、但支持报警功能,而且提供了报警系统的全面解决方案。海康威视强大后台管理软件提供了良好的报警系统管理平台。搭配海康威视的联动控制器,实现了系统的报警联动。这也是本项目实施中重点要解决的问题。在发生警情时,联动控制器接受到来自目标区域的报警信号,把相关的信号作逻辑判断处理后发送到该防区的网络硬盘录像机,网络硬盘录像机迅速把警情上报道到后台管理中心,管理中心的管理主机按照预先设定的警情处理机制发出控制命令,警铃报警;同时该区域中的摄像机自动转到警情区域(该功能通过调用摄像机的预置位实现),并开始按预定模式启动紧急录像或者抓拍功能,为事件的调查取证保留现场的实况资料;为了防范犯罪区域的扩大并及时通知到
13、保安人员,报警系统同时按预设定的模式进入紧急联动状态,通过后台管理主机的预设置模式发送控制信号通知该警情区域附近的楼层、通道内的网络硬盘录像机,控制相关的报警控制器实现灯光开启、安全门紧急关闭或者开启功能;在后台的管理控制主机自动启动保安报警的警情通报,弹出电子地图,实时显示报警区域及周边区域的监控画面、报警位置、紧急录像等功能。1 .前端子系统 前端由网络摄像机构成。 2.传输子系统为保证图像信号的传输质量,监控点的网络摄像头到监控室的网络硬盘录像机通过网络为图像传输介质,RVV三芯线作为电源线,同时采用RVVP屏蔽线用于控制信号的传输, 监控区域内布线部分布线采用PVC管敷设计。所有管线均
14、应美观,不影响整体形象。3.控制中心控制中心由网络硬盘录像机、网络存储设备组成。4.系统功能:1)系统可对被监控物体进行实时有效监看,并且有录像功能。2)本系统可利用网络浏览任意一台硬盘录像机的任意一路图像,并且通过权限设定,不同的访问者具有不同的访问权限5方案说明本系统前端设备供电采取集中供电原则。3.2 主要设备技术参数3.2.1 网络半球摄像机DS-2CD2332-I网络半球摄像机功能特性: 最高分辨率可达3M(20481536) 20fps,可输出Full HD 1080p实时图像 采用先进的视频压缩技术,压缩比高,且处理非常灵活,超低码率 逐行扫描CMOS,捕捉运动图像无锯齿 采用E
15、XIR点阵式红外灯技术,照射距离可达20-30米 ICR红外滤片式自动切换,实现真正的日夜监控 可支持PoE供电功能(选配) 支持3D数字降噪,数字宽动态 支持双码流,支持手机监控 符合IP66级防尘防水设计,可靠性高 支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:心跳,镜像,水印等 支持GB28181协议技术参数:型号型号DS-2CD2332(D)-I名称300万1/3” CMOS ICR日夜半球形网络摄像机摄像机传感器类型1/3 Progressive Scan CMOS最小照度0.07Lux (F1.2,AGC ON) ,0 Lux with IR快门1/25秒至
16、1/100,000秒镜头4mm F2.0, 水平视场角:79(2.8mm、6mm、8mm、12mm可选) 镜头接口类型M12调整角度水平:0360;垂直:0 75;旋转:0360日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D 数字降噪压缩标准视频压缩标准H.264/MJPEGH.264 编码类型Main Profile压缩输出码率32 Kbps16Mbps图像最大图像尺寸20481536帧率50Hz: 20fps (2048 1536),25fps (1920 1080), 25fps (1280 720)60Hz: 20fps (2048 1536),30fps (1920 1
17、080), 30fps (1280 720) 图像设置走廊模式,亮度,对比度,饱和度,锐度等通过客户端或者浏览器可调背光补偿支持,可选择区域感兴趣区域ROI支持双码流分别设置4个固定区域 网络功能存储功能NAS(NFS,SMB/CIFS均支持) 接口协议ONVIF,PSIA,CGI,ISAPI,GB2181智能报警移动侦测,动态分析,遮挡报警支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour通用功能防闪烁,双码流,心跳,镜
18、像,密码保护,视频遮盖,水印 接口通讯接口1个 RJ45 10M / 100M 自适应以太网口一般规范工作温度和湿度-3060,湿度小于95%(无凝结)电源供应DC12V10% / PoE(802.3af) (DS-2CD2332D-I不支持PoE) 功耗5.5W MAX(当ICR切换瞬时7.5W)防护等级IP66红外照射距离EXIR: 20-30 米尺寸(mm)12797.5重量670g3.2.2 枪式网络摄像机DS-2CD2232-I5枪式网络摄像机功能特性: 最高分辨率可达3M(20481536) 20fps,可输出Full HD 1080p实时图像 采用先进的视频压缩技术,压缩比高,且
19、处理非常灵活,超低码率 逐行扫描CMOS,捕捉运动图像无锯齿 采用EXIR点阵式红外灯技术,照射距离可达30-50米 ICR红外滤片式自动切换,实现真正的日夜监控 可支持PoE供电功能(选配) 支持3D数字降噪 支持双码流,支持手机监控 符合IP66级防尘防水设计,可靠性高 支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境 功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,镜像,水印等 支持GB28181协议型号型号DS-2CD2232(D)-I5名称300 万1/3” CMOS ICR 日夜型筒形网络摄像机摄像机传感器类型1/3 Progressive Scan CMOS最小照度0
20、.07Lux (F1.2,AGC ON) ,0 Lux with IR快门1/25秒至1/100,000秒镜头6mm F2.0, 水平视场角:49(4mm、8mm、12mm可选) 镜头接口类型M12日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D 数字降噪压缩标准视频压缩标准H.264/MJPEH.264 编码类型Main Profile压缩输出码率32 Kbps16Mbps图像最大图像尺寸20481536帧率50Hz: 20fps (2048 1536),25fps (1920 1080), 25fps (1280 720)60Hz: 20fps (2048 1536),30fp
21、s (1920 1080), 30fps (1280 720) 图像设置走廊模式,亮度,对比度,饱和度,锐度等通过客户端或者浏览器可调背光补偿支持,可选择区域感兴趣区域ROI支持双码流分别设置4个固定区域 网络功能存储功能NAS(NFS,SMB/CIFS均支持) 接口协议ONVIF,PSIA,CGI,ISAPI,GB28181智能报警移动侦测,动态分析,遮挡报警支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour通用功能防闪
22、烁,双码流,心跳,镜像,密码保护,视频遮盖,水印技术接口通讯接口1 个RJ45 10M / 100M 以太网自适应口一般规范工作温度和湿度-3060,湿度小于95%(无凝结)电源供应DC12V10% / PoE(802.3af)(DS-2CD2232D-I5不支持PoE) 功耗7W MAX(ICR 切换瞬间9W)防护等级IP66红外照射距离EXIR: 30-50 米尺寸(mm)100.588.1157.3重量700g3.2.3 球型摄像机DS-2DF5286-A3网络球型摄像机系统功能: 采用高性能传感器,图像清晰,最大分辨率可达1920x1080 支持智能运动跟踪功能 精密电机驱动,反应灵敏
23、,运转平稳,精度偏差少于0.1度,在任何速度下图像无抖动 支持标准的API开发接口,支持海康SDK、ONVIF、CGI和PSIA协议接入 支持PAL/NTSC制式切换,具有良好的地区适用性 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别 支持三维智能定位功能,配合DVR/客户端软件/IE可实现点击跟踪和放大 支持3D数字降噪 支持多语言菜单及操作提示功能,用户界面友好 支持系统双备份功能,确保数据断电不丢失 支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态 支持防雷、防浪涌、防突波 室外球达到IP67防护等级 支持定时任务预置点/花样扫描/巡航扫描/自动
24、扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出等功能机芯功能: 30倍光学变倍,16倍数字变倍 支持超低照度,0.05Lux/F1.6(彩色),0.005Lux/F1.6(黑白) 支持宽动态功能 支持强光抑制功能 支持透雾功能 支持多边形隐私遮蔽,多区域可设,多颜色、马赛克可选网络功能: 采用高性能平台,性能可靠稳定 支持以太网控制,同时支持模拟输出 可通过IE浏览器和客户端软件观看图像并实现控制 支持SDHC卡和标准的SD卡存储 支持NAS存储录像,录像可断网续传,最高可支持8个NAS盘 支持三级用户权限管理,支持授权的用户和密码,支持HTTPS加密和IEEE 80
25、2.1x网络访问控制, IP地址过滤 支持三码流 支持ROI感兴趣区域增强编码 支持H.264/MJPEG/MPEG4视频压缩算法,支持多级别视频质量配置,H.264编码复杂度Baseline/Main/High Profile,支持实时视频输出分辨率为HDTV1080p(符合SMPTE274M标准)、960p和HDTV720p(符合SMPTE296M标准) 支持多种网络协议,IPv4/IPv6,HTTP,HTTPS,802.1x,Qos, FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE 支持1路音频
26、输入和1路音频输出云台功能: 水平方向360连续旋转,垂直方向-5-90,无监视盲区 水平预置点速度最高可达540/s,垂直预置点速度最高可达400/s 水平键控速度为0.1 -300/s,垂直键控速度为0.1 -240/s 支持256个预置位,并具有预置点视频冻结功能 支持8条巡航扫描,每条可添加32个预置点 支持4条花样扫描,每条路径记录时间大于10分钟 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整 支持守望功能,预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态) 支持报警功能,内置7路报警输入
27、和2路报警输出,支持报警联动,可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图技术参数:机芯图像传感器1/2.8Progressive Scan CMOS有效像素327 万像素最低照度彩色:0.05Lux (F1.6,AGC ON)黑白:0.005Lux (F1.6,AGC ON)白平衡自动 / 手动 / 自动跟踪白平衡 / 室内 / 室外/室外自动/钠灯白平衡增益控制自动 / 手动3D降噪支持信噪比大于 52dB背光补偿支持宽动态支持电子快门50Hz: 1/1-1/30,000s60Hz: 1/1-1/30,000s日夜模式自动ICR 彩转黑数字变倍1
28、6倍隐私遮蔽最多24块多边形区域;支持多种颜色、马赛克可选聚焦模式自动 / 半自动 / 手动透雾支持强光抑制支持镜头焦距4.3-129mm, 30倍光学变倍速度大约3秒(光学, 广角-望远)水平视角65.5-2.11度(广角-望远)近摄距10-1500mm(广角-望远)光圈数F1.6-F5.0功能水平范围360连续旋转水平速度水平键控速度:0.1 300/s,速度可设;水平预置点速度:540/s垂直范围-5-90(自动翻转)垂直速度垂直键控速度:0.1 240/s,速度可设;垂直预置点速度:400/s比例变倍支持预置点个数256个巡航扫描8条, 每条可添加32个预置点花样扫描4条, 每条路径记
29、录时间大于10分钟断电记忆支持守望功能预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描方位角信息显示开 / 关预置点视频冻结支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出智能运动跟踪支持网络最大图像尺寸19201080主码流分辨率及帧率50Hz:25fps(19201080)、25fps(1280960)、25fps(1280720)60Hz:30fps(19201080)、30fps(1280960)、30fps(1280720)子码流分辨率及帧率50Hz:25fps(
30、704576)、25fps(352288)、25fps(176144)60Hz:30fps(704480)、30fps(352240)、30fps(176120)第三码流分辨率及帧率50Hz:25fps(19201080)、25fps(1280960)、25fps(1280720)、25fps(704576)、25fps(352288)、25fps(176144)60Hz:30fps(19201080)、30fps(1280960)、30fps(1280720)、30fps(704480)、30fps(352240)、30fps(176120)视频压缩H.264/MJPEG/MPEG4,H.2
31、64编码支持Baseline/Main/High ProfileSVC支持音频压缩G.711ulaw/G.711alaw/G.726/MP2L2ROI编码支持24块区域,等级可调网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE同时预览视频数最多10 路双码流支持用户权限最多32个用户,分3级:管理员、操作员和普通用户安全模式授权的用户名和密码,以及MAC地址绑定;HTTPS加密;IEEE 802.1x网络访问控制、IP地址过滤系统集成
32、报警输入7 路开关量输入(0-5vDC)报警输出2 路,支持报警联动报警联动预置点/巡航扫描/花样扫描/SD 卡录像/触发开关量输出/客户端电子地图智能报警音频异常侦测,移动侦测,视频遮挡,网线断,IP地址冲突,存储器满,存储器错,非法访问音频输入音频输入(LINE输入、MIC输入),音频峰值:2-2.4Vp-p,输出阻抗:1K10%音频输出线性电平,阻抗:600网络接口内置RJ45 网口,支持10M/100M 网络数据SD 卡接口内置SD卡插槽,支持SD/SDHC卡(最大支持32G),可支持手动录像/报警录像,支持断网续传,录像不丢失模拟视频输出1.0Vp-p / 75,PAL 或NTSC,
33、BNC 头RS485 控制接口采用半双工模式,支持自适应HIKVISION,PELCO-P 和PELCO-D(可添加)协议应用编程接口支持软件集成的开放式API,支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议客户端支持iVMS-4200 PCNVR客户端浏览器支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言一般规范菜单中、英文电源AC24V(仅-A型号支持);DC12V(仅-D型号支持);PoE+(仅-E型号支持)室外球:40W max(其中加热20W max);室内球:25W m
34、ax工作温度和湿度-40 -70(室外) / -10-55(室内)湿度小于90%防护等级IP67(室外球)TVS 6000V 防雷、防浪涌、防突波,符合GB/T17626.5 四级标准安装方式多种安装方式可选根据应用环境进行选择尺寸220325.5mm(室外)183.4243mm(室内)245236mm (室内嵌入式)重量5kg3.2.4 高清视音频解码器DS-6408HD-T高清视音频解码器功能特性强大的解码显示能力支持畅显功能;支持HDMI、VGA、BNC三种输出接口;HDMI和VGA输出分辨率最高都支持1920*1080;支持H.264、MPEG4、MPEG2等主流的编码格式;支持PS、
35、RTP、TS、ES等主流的封装格式;支持H.264的Baseline、Main、High-profile编码级别;支持G.722、G.711A、G.711U、ACC音频格式的解码;DS-6401HD-T支持2路500W,或4路1080P,或8路720P,或16路4CIF及以下分辨率;DS-6404HD-T支持4路500W,或8路1080P,或16路720P,或32路4CIF及以下分辨率;DS-6408HD-T支持8路500W,或16路1080P,或32路720P,或64路4CIF及以下分辨率;DS-6404HD-T支持1*2、2*1、2*2的大屏拼接;DS-6408HD-T支持1*2、2*1、
36、2*2、2*3、3*2、2*4、4*2的大屏拼接。多元化的解码控制模式支持主动解码和被动解码两种解码模式;支持远程录像文件的解码输出;支持HiDDNS功能;支持直连前端设备解码上墙和通过流媒体转发的方式解码上墙;支持零通道解码、流ID模式取流解码和HiDDNS取流解码;支持使用URL方式从编码设备取流解码;支持透明通道传输,可远程控制DVR或DVS上连接的云台;支持语音对讲。丰富的集成能力支持国标GB28181协议接入设备;支持ONVIF标准协议接入设备;支持RTPRTSP协议进行设备预览;支持平台以SDK方式集成设备。完备的运维管理支持WEB方式访问、配置和管理;支持远程获取和配置参数,支持
37、远程导出和导入参数;支持远程获取系统运行状态、系统日志;支持远程重启、恢复默认配置、升级等日常维护。技术参数:输出参数VGA 输出个数8路VGA输出分辨率1920*108060/50HZ,1600*120060HZ,1280*102460HZ,1280*72060/50HZ,1024*76860HZHDMI 输出个数8路HDMI 输出分辨率1920*108060/50HZ,1600*120060HZ,1280*102460HZ,1280*72060/50HZ,1024*76860HZBNC输出4路(无音频)视音频解码参数解码分辨率500W及以下的分辨率解码通道64解码能力8路500W/16路1
38、080P/32路720P/64路4CIF及以下分辨率画面分割数1/4/6/8/9/12/16外部接口网络接口1个,RJ45 10M/100M/1000Mbps自适应以太网口串行接口一个标准232接口(DB9)、一个标准485接口语音对讲输入1个,3.5mm音频接口(电平:2.0Vp-p,阻抗:1K)语音对讲输出1路,3.5mm音频接口(电平:2.0Vp-p,阻抗:1K)报警输入4路报警输出4路音频输出8路,一个DB15接口其他电源内置 AC220V功耗70W 工作温度-10-55工作湿度10-90尺寸440mm(长)340mm(宽)70(高)重量5.20kg 3.2.5 网络硬盘录像机DS-9
39、664N-RT NVR功能特性: 独特的机箱专利设计,设备运行低噪环保;前置插槽式的硬盘安装方式,安装维护更加便捷; 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、Brickcom、Canon、HUNT、Panasonic、PELCO、SAMSUNG、SANYO、SONY、VIVOTEK、 ZAVIO)的网络摄像机; 支持500W像素高清网络视频的预览、存储与回放; 支持IPC集中管理,包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能; 支持HDMI、VGA、CVBS同时输出,HDMI与VGA输出分辨率最高均可达1920x
40、1080p,且可分别预览或回放不同通道的图像; 全新的UI操作界面,支持一键开启录像功能; 支持ANR技术,实现网络摄像机断网智能补录功能; 支持冗余录像、假日录像和抓图配置; 支持ANR技术,实现网络摄像机断网智能补录功能; 支持即时回放功能,在预览画面下对指定通道的当前录像进行回放,并且不影响其他通道预览; 支持最大16路720p同步回放及多路同步倒放; 支持标签定义、查询、回放录像文件; 支持智能搜索和回放,提高录像回放的效率,节约录像回放时间; 支持重要录像文件加锁保护功能; 支持硬盘配额和硬盘盘组两种存储模式,可对不同通道分配不同的录像保存容量或周期; 支持8个SATA接口, 1个e
41、SATA盘库,可用于录像和备份; 支持硬盘热插拔,支持RAID0、RAID1、RAID10和RAID5; 支持阵列一键配置,支持阵列手动重建和热备盘自动重建; 支持N+1热备功能,一台工作NVR异常下线时,热备NVR接管异常NVR工作,提升数字通道存储的可靠性; 双千兆网卡,支持网络容错、负载均衡以及双网络IP设定等应用; 支持海康威视DDNS域名解析系统; 支持远程零通道预览,使用1路零通道编码视频,预览多通道分割的视频画面充分获取监控图像信息的同时节省网络传输带宽; 支持网络检测(网络流量监控、网络抓包、网络通畅)功能 首创的双操作系统设计,系统运行更加可靠技术参数:视音频输入网络视频输入
42、64路网络视频接入带宽160Mbps视音频输出HDMI输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,1280x1024/60Hz,16001200/60Hz,1920x1080p/50Hz,1920x1080p/60HzVGA输出1路,分辨率:1024x768/60Hz,1280x720/60Hz,1280x1024/60Hz,16001200/60Hz,1920x1080p/60HzCVBS输出1路,BNC接口(电平:1.0Vp-p,阻抗:75)分辨率:PAL制式704*576;NTSC制式704*480音频输出2路,BNC接口(线性电平,阻抗:600)视音频编解
43、码参数录像分辨率5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放16路录像管理录像/抓图模式手动录像 /抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测和报警录像/抓图回放模式即时回放、常规回放、事件回放、标签回放、外部文件回放、图片回放备份模式常规备份、事件备份、图片备份硬盘驱动器类型8个SATA接口,1个eSATA接口最大容量每个接口支持容量小于4TB的硬盘作为录像盘外部接口语音对讲输入1个,BNC接口(电平:2.0Vp-p,阻抗:1k)网络接口2个,RJ45 10M/100M/1000M自适应以太网口串行接口1个,标准RS-485串行接口(预留);1个,标准RS-232串行接口;1个,键盘485串口USB接口3个,USB 2.0报警输入16路报警输出4路网络管理网络协议IPv6、HTTPS、UPnP(即插即用)、SNMP(简单网络管理)、NTP(网络校时)、SADP(自动搜索IP地址)、SMTP(邮件服务)、NFS(接入NAS)、iSCSI(IP SAN应用)、PPPoE(拨号上网)等其他电源AC100-240V,47-63Hz功耗(不含硬盘)45W工作温度-10-55工作湿度10-90机箱19英寸标准2U机箱尺寸445mm(宽)47
