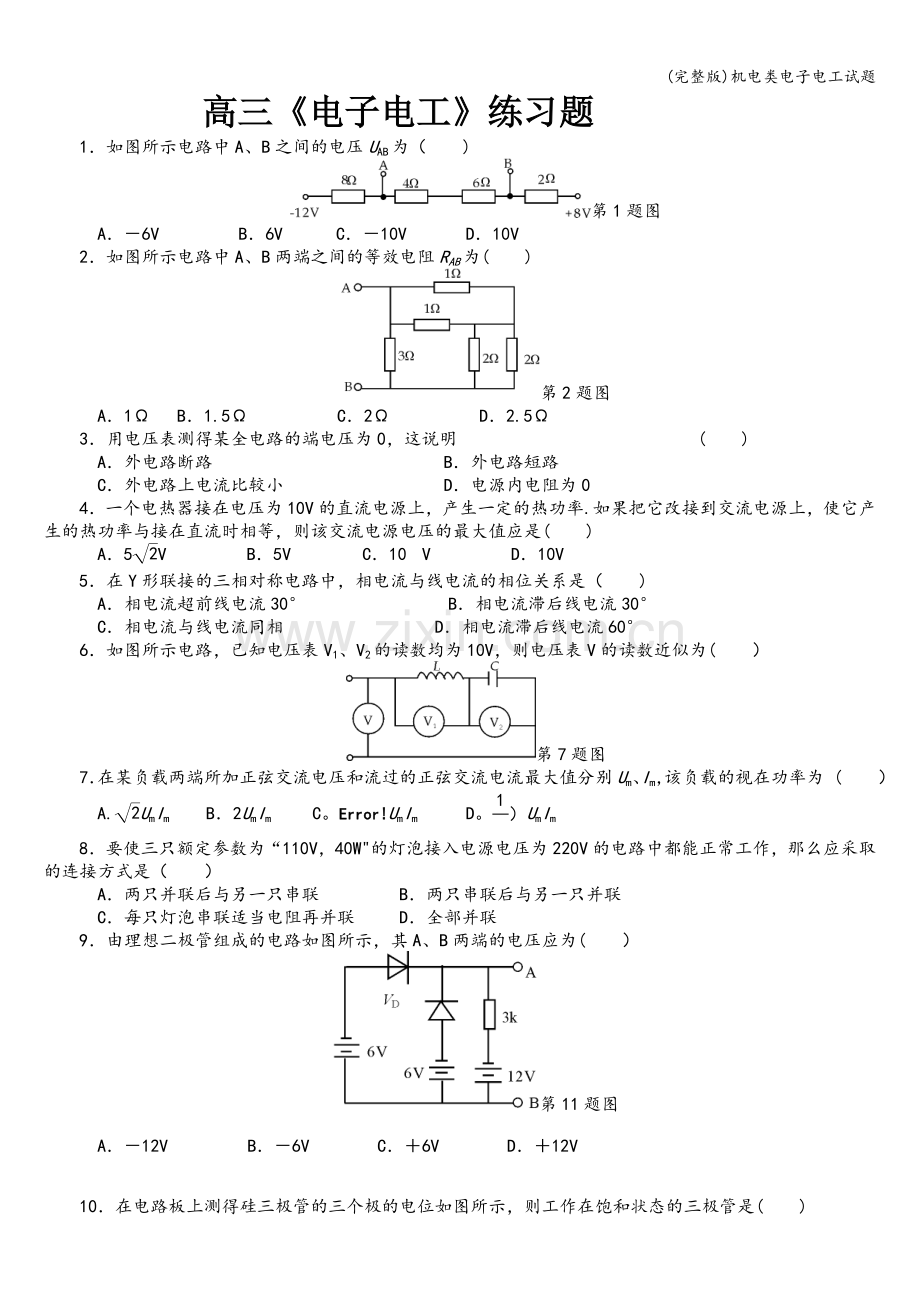

高三《电子电工》练习题
1．如图所示电路中A、B之间的电压UAB为（　　)
第1题图
A．－6V B．6V C．－10V D．10V
2．如图所示电路中A、B两端之间的等效电阻RAB为(　　)
第2题图
A．1Ω B．1.5Ω C．2Ω D．2.5Ω
3．用电压表测得某全电路的端电压为0，这说明 (　　)
A．外电路断路 B．外电路短路
C．外电路上电流比较小 D．电源内电阻为0
4．一个电热器接在电压为10V的直流电源上，产生一定的热功率.如果把它改接到交流电源上，使它产生的热功率与接在直流时相等，则该交流电源电压的最大值应是(　　)
A．5V B．5V C．10V D．10V
5．在Y形联接的三相对称电路中，相电流与线电流的相位关系是（　　)
A．相电流超前线电流30° B．相电流滞后线电流30°
C．相电流与线电流同相 D．相电流滞后线电流60°
6．如图所示电路，已知电压表V1、V2的读数均为10V，则电压表V的读数近似为(　　）
第7题图
7．在某负载两端所加正弦交流电压和流过的正弦交流电流最大值分别Um、Im，该负载的视在功率为 (　　）
A.UmIm B．2UmIm C。UmIm D。UmIm
8．要使三只额定参数为“110V，40W"的灯泡接入电源电压为220V的电路中都能正常工作，那么应采取的连接方式是（　　）
A．两只并联后与另一只串联 B．两只串联后与另一只并联
C．每只灯泡串联适当电阻再并联 D．全部并联
9．由理想二极管组成的电路如图所示，其A、B两端的电压应为(　　）
第11题图

A．－12V B．－6V C．＋6V D．＋12V

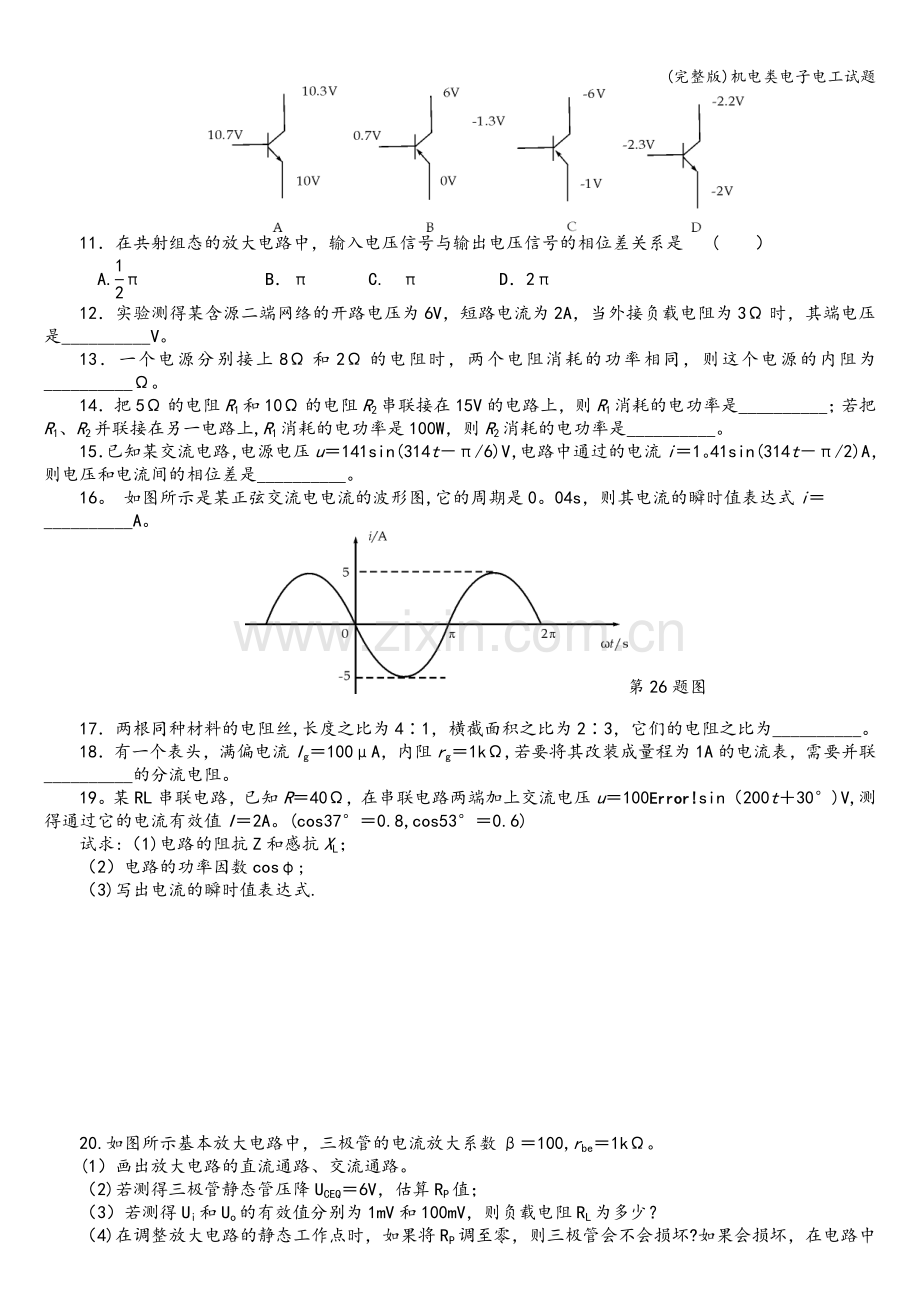

10．在电路板上测得硅三极管的三个极的电位如图所示，则工作在饱和状态的三极管是(　　)

11．在共射组态的放大电路中，输入电压信号与输出电压信号的相位差关系是 (　　）
A.π B．π C.π D．2π
12．实验测得某含源二端网络的开路电压为6V，短路电流为2A，当外接负载电阻为3Ω时，其端电压是__________V。
13．一个电源分别接上8Ω和2Ω的电阻时，两个电阻消耗的功率相同，则这个电源的内阻为__________Ω。
14．把5Ω的电阻R1和10Ω的电阻R2串联接在15V的电路上，则R1消耗的电功率是__________；若把R1、R2并联接在另一电路上,R1消耗的电功率是100W，则R2消耗的电功率是__________。
15．已知某交流电路，电源电压u＝141sin(314t－π/6)V，电路中通过的电流i＝1。41sin(314t－π/2)A，则电压和电流间的相位差是__________。
16。 如图所示是某正弦交流电电流的波形图,它的周期是0。04s，则其电流的瞬时值表达式i＝__________A。
第26题图

17．两根同种材料的电阻丝,长度之比为4∶1，横截面积之比为2∶3，它们的电阻之比为__________。
18．有一个表头，满偏电流Ig＝100μA，内阻rg＝1kΩ,若要将其改装成量程为1A的电流表，需要并联__________的分流电阻。
19。某RL串联电路，已知R＝40Ω，在串联电路两端加上交流电压u＝100sin（200t＋30°)V,测得通过它的电流有效值I＝2A。(cos37°＝0.8,cos53°＝0.6)
试求:（1)电路的阻抗Z和感抗XL；
（2）电路的功率因数cosφ;
（3)写出电流的瞬时值表达式.

20.如图所示基本放大电路中，三极管的电流放大系数β＝100,rbe＝1kΩ。
(1）画出放大电路的直流通路、交流通路。
（2)若测得三极管静态管压降UCEQ＝6V，估算RP值；
（3）若测得Ui和Uo的有效值分别为1mV和100mV，则负载电阻RL为多少？
（4)在调整放大电路的静态工作点时，如果将RP调至零，则三极管会不会损坏?如果会损坏，在电路中可以采取什么措施来预防？

21。如图所示的集成运算放大电路中,已知Vi1＝0.1V，Vi2＝0。2V，R＝R2＝10kΩ，R1＝20kΩ，R3＝100kΩ,则按下列要求计算：
（1）该电路的输出电压为V01 和V02多少？
(2）流过R3的电流是多大？
(3)A1组成了什么集成运算放大电路？

22．由三个开关并联起来控制一只电灯时，电灯的亮与不亮同三个开关的闭合或断开之间对应关系属于__________的逻辑关系。（　　)
A．与 B．或 C．非 D．与非
23．JK触发器中的端称为（　　）
A．置位端 B．置0端 C．复位端 D．置高阻端
24．四位二进制数码可以编成__________个代码，用这些代码表示0~9十进制数的十个数码,必须去掉__________个代码。
25．一个四位8421BCD码十进制加法计数器，若初始状态为0000,输入第7个CP脉冲后，计数器的状态为__________，输入第12个CP脉冲后，计数器的状态为__________.
26。如图所示电路中,设各触发器的初态为1，试列出状态表，画出Q1、Q2、Q3的波形，并说明电路的功能。
第59题图
27、下面是两个正弦交流电的解析式i1=10sin(314t+）A，i2=10sin（314t+）A，这两式中两个交流电流相同的量是( ）
A. 周期； B.最大值; C。效有值; D。初相
28、如图所示，当交流电源电压U=220V，频率f=50HZ时，三只电灯亮度相同，现将交流电的频率改为100HZ,则下列情况正确的是( ）
A A灯比原来暗； B B灯比原来亮;
C C灯比原来亮； D C灯与原来一样亮A
B
C

29、继电一接触器控制电路如题图所示（主电路略）。接触器KM控制电动机M的起、停.该控制电路的错误之处是（     ）
A。电动机不能起动　　　　　　　　　　　B.无失压保护
C。按起动按钮后将造成电源短路　　　　　D.电动机起动后不能停转
30、R1和R2为两个串联电阻,已知．R1=4R2，若R2上消耗的功率为1 W，则R1上消耗的功率为( ）。
A．1 W B．4 W　　　　C．0.25 W D．1 6 W
31、一台单相变压器,原边绕组匝数为1000,副边绕阻匝数为500，接到R=5Ω的负载上，略去变压器内阻抗压降不计。则折算到原边绕组输入端的等效电阻为( ）。
A.10Ω B。2。5Ω C.20Ω D。5Ω
32、在某一交流电路中，电阻、电感和电容两端的电压都是100V，那么电路的端电压是_________。
33、电路如题26图所示，已知硅稳压管Dz1的稳定电压为8V，Dz2的稳定电压为6V，正向压降均为0.7V，图中的输出电压Uo为______________V。

26题图 27题图
34、电路图如题27图,已知RB=240KΩ，RC=3KΩ，晶体管β=20，VCC=12V。现在该电路中的晶体管损坏，换上一个β=40的新管子，若要保持原来的静态电流IC不变，且忽略UBE，应把RB调整为______________KΩ。
35、电路如题31图所示,已知
（1）用电源等效变换法求电流 ，(2）如果R3可调，求其最大功率。

36、电路如图32所示，试求：
（1)电阻R消耗的功率及该电路的功率因数;
(2)作出电流和电压的相量图。
(3）如要将电路功率因数提高，应采用什么方法? 请将接线方法作图。

37、有一三相三线制供电线路，线电压为３８０伏,接入星形接线的三相电阻负载,每相电阻值皆为５００欧。试计算：（１）正常情况下，负载的相电压、线电压、相电流、线电流各为多少？（２）如Ａ相断线，Ｂ、Ｃ两相的相电压有何变化？（3)如Ａ相对中性点短路，Ｂ、Ｃ两相的电压有何变化？

38、试分析下图时序电路的逻辑功能、并列出输出状态表（设初态为000)
Q2
Q3
FF3K
FF2
FF1CPK
CPK
Q
K
J
Q
Q
K
J
Q
Q
K
J
Q
Q1
&
&

39、三相笼型异步电动机常用的降压起动方法有____________、________________和_______________等.
40.已知:I1=1A,U2=2V 则VS为:（　　　）
A。
7V B.5V C。(R+1）V D. -7V

41、已知：当IS=0时，I=1A,则当IS=2A时,I为：（　　　）
A。 0； B。2A； C. A； D. A
42、，5电阻的功率为10W,则电路的功率因数为：（　　　）
A. 0。6 B。 0。3
C. 0.8 D。不能确定
43、 某鼠笼式三相异步电动机的额定电压为 220/380V， 接法△，/Y, 若采用星形一三角形换接降压起动 ， 则起动时每相定子绕组的电压是 （ ）
A. 380V B. 220V C.127V D.110V
44、一只内阻为0. 45的磁电式电流表，量程表是100mA，现给它并联一只0。05的分流电阻，则该电流表的量程将扩大为( )
A、900mA B、10mA C、1A D、1mA
45、一电灯和一电感线圈串联,用交流电供电，若提高交流电的频率，则正确的是（ ）
Ａ、电感增大 Ｂ、电灯变亮 Ｃ、电感减小 Ｄ、电灯变暗
46、两只额定电压相同，但阻值不同的电阻,串联在额定电压上，则功率较大的电阻（ )
A发热量较大 B发热量较小 C发热量相同 D、不能确定
47. 电路如题11图所示，则二极管D1、D2的状态为(　　　）
A．D1导通，D2截止
B．D1截止,D2导通
C．D1、D2均截止
D．D1、D2均导通
48。若要求集成稳压器输出电压为—5V，最大输出电流为1.5A，则可选用的集成稳压器是(　　　）
A．7805 B．78M05 C．78L05 D．7905
49．对于共阳极七段显示数码管，若要显示数字“5”，则七段显示译码器输出abcdefg应该为（　　　）
A．0100100 B．0000101 C．1011011 D．1111010
50．设计一个能存放8位二进制代码的寄存器需要触发器（　　　）
A．8个 B．4个 C．3个 D．2个
51．有一电感线圈，当接于电压为12V的直流电源时,测得线圈电流为2A，将其改接到50Hz,50V的交流电源上,电流为5A，求线圈的电阻和电感和该负载的功率因数。

52、将某个既有电阻又有电感的线圈接到 u= 220sin(314t+ 30 °） V 的电源上 ， 此时 线圈中流过电流 i=5sin（314t-30)A, 试求 :
(1) 线圈的平均功率 P；
（2) 线圈的电阻 R 和电感 L;
(3） 若将电路的功率因数COS提高到0. 9， 试问应与线圈并联多大的电容。此时线路中的电流 I 应为多少 ？ ( 提示 ：φ =COS-10. 9=25。 84 °，tg-10。 9=0. 484）；

53、一单相变压器额定容量为50kVA，额定电压为10000/230V。则此变压器的原边绕阻的额定电流为( ）。 A.50A B。217A C.5A D.20A
54、设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2,则R1和R2的关系为（　　　）A.R1＞R2 B.R1=R2 C.R1＜R2 D。不能确定
55、图示电路中，A点电位为（ )
A。10V
B。14V
C。18V
D.20V

56、负载三角形连接的对称三相电路,若线电流iA=，则相电流iAB为
( ）A。3sin314tA B。 C。 D.
57、图中电压源发出功率20W,则电流ix=（ )
A．2A
B．1A
C．—1A
D．-2A
D．5Ω
58、求图示电路中的电压u=（ ）
A．10V
B．12V
C．5V
D．30V
59、图示变压器，原边两个绕组，绕组额定电压均为110V，若将原边接220V电源，二绕组的正确接线是( )
A。1、4连接后，2、3接220V电源
B.2、3连接，1、4接220V电源
C.2、4连接，1、3接220V电源
D。1、3连接，2、4连接后,二出线端接220V电源
60、三端集成稳压块CW78M09的输出电压、电流等级为
A、9V/1.5A B、—9V/1。5A C、9V/0.5A D、—9V/0.5A
61、一台四极三相异步电动机的额定转速为1440r/min，电源频率为50Hz,则电动机的额定转差率等于______。
62、有一只内阻为5KΩ量程为1V的电压表，现要把它改装成12。5V的电压表，需 串联一个 KΩ的电阻。
63、某正弦交流电压u的初相位为36.9°，在t=0时u=120V，则u的有效值约为
64、共阳极数码管要配接输出_____电平的显示译码器。
65、图示电路中,已知：IS＝2A，US＝12V,R1＝R2＝4Ω,R3＝16Ω。求：(1）S断开后A点电位VA；(2)S闭合后A点电位VA.
零电位线
直流分量
C
D

66、如图是锯齿波电压在示波器荧光屏上显示出的稳定的图形。其中垂直偏转5V/DIV，扫描时间因数为2ms/DIV，问:
(1）锯齿波峰峰值为多少?有效值为多少？
（2）直流分量电压为多少？
（3)锯齿波C点对地电压为多少？D点对地电压为多少？
（4) 锯齿波的周期和频率分别为多少？

67、一台星型接法的三相异步电动机，已知额定转速nN=2970r/min、额定功率因数cos=0。83、额定效率ηN=0。82，当接到线电压为380V、频率为50Hz的三相交流电源上时，电动机每相定子绕组流过额定电流为4.9A.
求：(1）磁极对数p及额定转差率sN；
（2）额定输入电功率P1N。

68、在图示电路中，已知：E=9V,Ik=6mA，当电流源单独作用时，通过RL的电流是1mA，电阻RL大小是（ ）.

A。 3KΩ
B。 6KΩ
C。 5KΩ
D. 15KΩ
69、有一单相照明变压器，容量为10kVA,电压为3000/220V。今欲在副边接上60W、220V的白炽灯，如果要变压器在额定情况下运行，这种电灯可接（ ）个。设变压器无损耗。
A.100 B.217
C.12 D。166

70、图示电路中A、B两端的电压U为（ ）
A。 4V
B. 5V
C. 10V
D。 15V

71、三相异步电动机的转速为n=1480，同步转速为n1 =1500，则转差率s ( ）
A. 小于1 B。大于1 C。 等于1 D。 无法确定811、某只处于放大状态的三极管，各极电位分别是UK=6V、UB=5.3V、UC=1V，则该管是（ ）
A. PNP锗管 B.PNP硅管 C。NPN硅管 D.NPN锗管
72、稳压电路如图,稳压管DZ的稳定电压UZ＝6V，最大允许电流为40mA,最小稳定电流为5mA，输入电压Ui=12V，电阻R=100Ω。则在稳压条件下，IL的数值最大不应超过（ ）。
A。40mA B。 45mA C。 55mA D。 60 mA
73、一个BCD七段解码器的输入为0110，则其有效输出为 ( ）
A．a、b、c、f、g 、 B．b、c、d、f、g
C．c、d、e、f、g D．b、d、e、f、g
74、有两个2CW15型稳压管，其稳定电压分别是8V和5。5V，现要得到6。2V的稳压值，则（ ）
A。顺向串联 B.顺向并联
C.一正一反串联 D. 一正一反并联
75、有一三相对称负载联成三角形接于线电压UL=220V的三相电源上，已知负载相电流为20A,功率因数为0。5。则负载从电源所取用的平均功率P=______W
76、如图，已知R1=R2=R3，则开关K断开和闭合时，电阻R1上消耗的功率之比为 .
77、有一包括电源和外电路电阻的简单闭合电路，当外电阻减半时，通过的电流增加到原来的1。5倍,则原外电阻与电源内阻之比为
78、电路如图所示，要求:用戴维南定理求ab支路中的电流I（要画出戴维南等效电路);

79、 触发器电路如图所示，对应输入波形画出Q、波形(设Q初态为0)。

80、电路如图 1所示 ， 当开关 S 断开与闭合时 ，Rab 的阻值 （ ）
A. 变大 B。 变小 C. 不变 D。无法确定
81、降压变压器,输入电压的最大值为220V，另有一负载R,当它接到22V的电源上消耗功率P,若把它接到上述变压器的次级电路上，消耗功率为0.5P，则此变压器的原、副线圈的匝数比为 （ ）
A . 1:1 B. 10:1C. 50:1 D. 100：1
82、用伏安法测电阻时，如图1-6的1、２所示，若被测电阻R的值很小.下列判断正确的是（　　　)。
A．如图1连接,测量误差较小； B．如图2连接，测量误差较小；
C．如图1连接，测得阻值偏小； D．如图2连接，测得阻值偏大。

83、欲得三相异步电动机定子绕组接成星形,那么在下面图中正确的联接是( ）

A B C D

84、一个信号源的内阻为200欧姆,通过输出变压器与一个5欧姆的负载相联，若要使该负载上获得最大的输出功率,该输出变压器的变比为（ )
A． 6.32 B．8.94 C．40 D． 80
85、如果额定电压为 220V /36V 的变压器初级绕组误接入 220V 的直流电源 , 则 （ )
A。 输出 36V 直流电压 B。 输出直流电压低于 36V
c. 没有电压输出 ， 初级绕组过热烧怀 D。 输出 36 交流电压 ， 初级绕组过热烧怀
86、题14图所示电路为同步D触发器,设初始状态为0，则经过一个cp脉冲后,其Q端状态为( ）
A。l B。0
C。 D.
