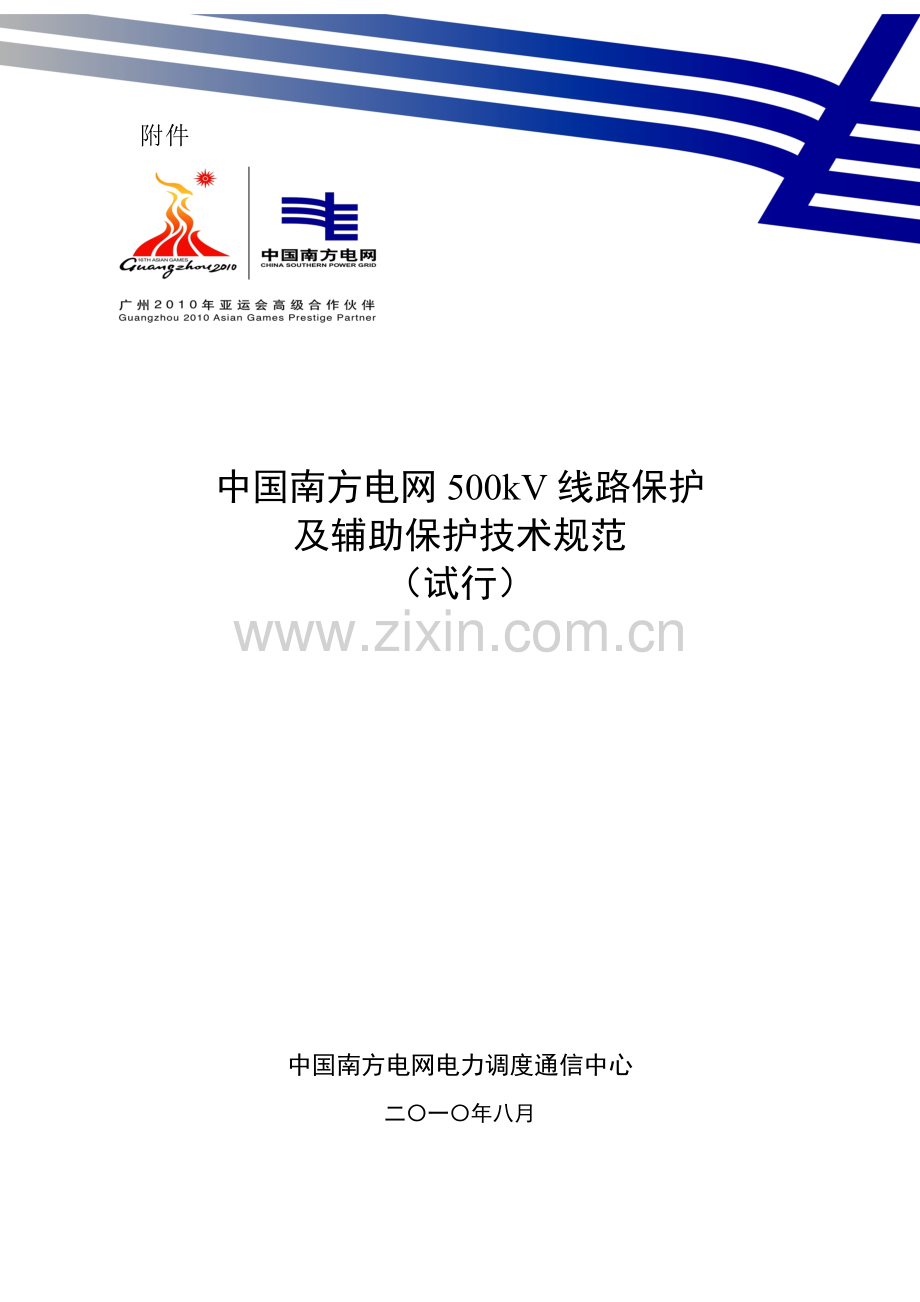

南方电网500kv线路保护及辅助保护技术规范试行模板.doc

附件中国南方电网中国南方电网500kV线路保护及辅助保护技术规范（试行）中国南方电网电力调度通信中心中国南方电网电力调度通信中心继保处二一年八月目 次前 言II1范围12规范性引用文件13术语和定义24总则35保护配置46保护功效57技术要求148二次回路219配合要求2310保护通道及接口设备2411组屏标准27附录A 线路保护CT配置示意图34附录B 动作汇报内容和打印格式要求36附录C 线路保护及辅助保护软硬压板配置表37附录D 保护屏和保护通信接口屏面部署示意图39附录E 保护屏压板位置示意图44前 言微机型继电保护装置广泛应用，极大地促进了继电保护运行管理水平提升。同时，各厂家因设计思绪和理念不一样，造成保护装置输入输出量、压板、端子、报吿和定值等不统一、不规范，给继电保护运行、维护和管理等带来较大困难。为了降低继电保护现场作业风险，提升现场作业标准化水平，降低继电保护“三误”事故，统一各厂家500kV线路保护及辅助保护装置技术要求、保护配置标准及相关二次回路等，中国南方电网企业调度通信中心组织编制了本规范。本规范内容包含500kV线路保护及辅助保护配置标准、功效及技术要求、保护通道配置及技术要求、组屏（柜）方案和二次回路设计等，替换中国南方电网500kV继电保护配置及选型标准中500kV线路保护及辅助保护部分，替换南方电网500kV线路保护通道规范、通信机房内保护及安稳装置数字接口装置直流电源配置要求和南方电网500kV线路保护及辅助保护组屏规范。本规范和中国南方电网继电保护通用技术规范一起，组成500kV线路保护及辅助保护全部技术要求。凡南方电网内从事继电保护运行维护、科研、设计、施工、制造等单位均应遵守本规范。新建500kV厂站500kV线路保护及辅助保护均应实施本规范。因保护回路受原设计接线限制，运行厂站500kV线路保护及辅助保护改造工程，在确保施工安全和运行维护方便基础上，可参考实施，并做好和现场运行规程衔接，避免出现新安全隐患。本规范附录A、B、C、E为资料性附录，附录D为规范性附录。本规范由中国南方电网电力调度通信中心提出。本规范由中国南方电网电力调度通信中心归口并解释。本规范在起草过程中得到了广东电网企业、广东电力设计院、广东省电力调度中心、广西电力调度通信中心、云南电力调度通信中心、贵州电力调度通信局、海南电网企业电力调度通信中心和南京南瑞继保电气、北京四方继保自动化股份、国电南京自动化股份等单位大力支持。本规范关键起草人：舒双焰、邓小玉、周红阳、赵曼勇、刘玮、涂亮、梅勇、李一泉、韩冰、葛大维1 范围本规范适适用于500kV系统采取3/2断路器、4/3断路器及角形接线等多断路器主接线形式新建线路及相关设备继电保护，双母接线形式参考220kV线路保护技术规范实施，其它主接线形式、扩建及技改工程可参考实施。2 规范性引用文件下列文件中条款经过本规范引用而成为本规范条款。通常注日期引用文件，其随即全部修改单或修订版均不适适用于本规范。通常不注日期引用文件，其最新版本适适用于本规范。GB/T 14285-继电保护和安全自动装置技术规程GB/T 15145-输电线路保护装置通用技术条件GB 2423-1995电工电子产品环境试验GB/T 14598.3-电气继电器 第5部分：量度继电器和保护装置绝缘配合要求和试验GB/T 14598.4-1993 电气继电器 第十四部分: 电气继电器触点寿命试验 触点负载优先值GB/T 14598.5-1993 电气继电器 第十五部分: 电气继电器触点寿命试验 试验设备特征规范GB/T 14598.6-1993 电气继电器 第十八部分: 有或无通用继电器尺寸GB/T 14598.8- 电气继电器 第20部分: 保护系统GB/T 14598.9-电气继电器第22-3部分：量度继电器和保护装置电气骚扰试验 辐射电磁场骚扰试验GB/T 14598.10-电气继电器第22-4部分：量度继电器和保护装置电气骚扰试验 电快速瞬变/脉冲群抗扰度试验GB/T 14598.13-电气继电器第22-1部分：量度继电器和保护装置电气骚扰试验 1MHz脉冲群抗扰度试验GB/T 14598.14-1998量度继电器和保护装置电气干扰试验第2部分：静电放电试验GB/T 14598.16- 电气继电器 第25部分: 量度继电器和保护装置电磁发射试验GB/T 14598.17- 电气继电器 第22-6部分：量度继电器和保护装置电气骚扰试验一射频场感应传导骚扰抗扰度GB/T 14598.18- 电气继电器 第22-5部分：量度继电器和保护装置电气骚扰试验-浪涌抗扰度试验GB 14598.27-量度继电器和保护装置 第27部分：产品安全要求GB/T 11287-电气继电器第21部分：量度继电器和保护装置振动、冲击、碰撞和地震试验第1篇振动试验（正弦）GB/T 7261-继电器和继电保护装置基础试验方法GB/T 14537-1993量度继电器和保护装置冲击和碰撞试验GB 18657-远动设备及系统 第5部分:传输规约GB/T 17626.2-电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3-电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4-电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 17626.5-电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T 17626.6-电磁兼容 试验和测量技术 射频场感应传导骚扰抗扰度GB/T 17626.8-电磁兼容 试验和测量技术 工频磁场抗扰度试验GB/T1208-电流互感器GB/T4703-电容式电压互感器DL/T 478-静态继电保护及安全自动装置通用技术条件DL/T 769-电力系统微机继电保护技术导则DL/T 524-继电保护专用电力线载波收发信机技术条件DL/T 688-1999电力系统远方跳闸信号传输装置DL/T 5218-220kV500kV变电所设计技术规程DL/T 5136-火力发电厂、变电所二次接线设计技术规程DL/T 720-电力系统继电保护柜、屏通用技术条件DL/T 667远动设备及系统 第5部分：传输规约 第103篇：继电保护设备信息接口配套标准（idt IEC 60870-5-103）DL/T 860变电站通信网络和系统Q/CSG 10011-中国南方电网220kV500kV变电站电气技术导则3 术语和定义3.1 纵联保护利用电力线载波、微波、光纤或专用导引线等通信通道相互传输线路各侧保护信息快速动作保护。3.1.1 纵联电流差动保护利用通信通道相互传输被保护线路各侧电气量，各侧保护依据本侧和其它侧电流数据分别计算出保护线路上电流差值，并依据电流差值判别区内外故障保护，简称为纵差保护。使用光纤通道纵联电流差动保护称为光纤电流差动保护。3.1.2 纵联距离保护线路各侧保护由距离元件测量出故障范围，并利用通信通道相互传输命令信号，各侧保护依据本侧结果和其它侧命令信号综合判别区内外故障保护。3.1.3 纵联方向保护线路各侧保护由方向元件判别故障方向，并利用通信通道相互传输命令信号，各侧保护依据本侧结果和其它侧命令信号综合判别区内外故障保护。3.2 远方跳闸保护接收对侧经过通信通道传来失灵、过电压等远方跳闸信号，经过就地电流、电压等电气量判据后出口跳闸保护。3.3 光纤通道指以光纤为传输介质保护通道，包含专用光纤芯、复用2M等多种形式光纤通道。3.4 传输延时指本端设备发出信号至对端设备收到信号之间信号传输时间。3.5 保护通道接口装置信号传输装置、数字接口装置等保护通道接口装置总称。3.5.1 信号传输装置（命令接口装置）将电力系统保护装置发出许可（闭锁）、远方跳闸等接点信号变换成适合于光纤通信传输形式信号及进行反变换设备。3.5.2 数字接口装置继电保护和光纤通信终端设备连接时，对保护信号实现要求码型变换，连接保护或信号传输装置和光纤通信终端设备之间接口装置。3.6 保护通信通道传输跳闸命令或被保护设备电气量等保护信息通道，通常包含电力线载波、微波、光纤或专用导引线等。3.6.1 独立通信通道由独立通信设备和独立物理路由组成、发生任何单一故障不会造成同时中止通信通道。租用电信光纤、DDN电路等作为备用通信通道可视为一个独立通信通道。3.6.2 独立光纤通道两个独立SDH设备分别采取两个独立物理路由视为两条独立光纤通道。同一个SDH设备采取两个独立物理路由，不能视为两条独立光纤通道；进入通信机房光缆采取一个通路（如共用一条通信管、共用一个电缆竖井等），不能视为两个独立物理路由；同一光缆不一样光纤芯，不能视为两个独立物理路由。3.7 定值3.7.1 数值型定值表征功效动作门槛和延时定值。3.7.2 控制字定值表征功效投退或方法选择定值。4 总则4.1 本规范意在规范500kV系统线路保护、断路器保护、过电压及远跳保护、短引线保护、T区保护和保护通道接口装置配置标准、功效要求、技术要求、组屏（柜）方案和二次回路设计要求，提升继电保护设备制造及设计标准化，为继电保护管理和运行维护工作发明有利条件，提升继电保护运行管理水平。4.2 继电保护设备优先经过本身实现相关保护功效，尽可能降低外部输入量，以降低对相关回路和设备依靠。4.3 优化回路设计，在确保可靠实现继电保护功效前提下，尽可能降低屏（柜）内装置间和屏（柜）间连线。4.4 继电保护双重化包含保护设备双重化和和其配合回路（含通道）双重化，双重化配置保护设备及其回路之间应完全独立，不应有直接电气联络。5 保护配置5.1 基础标准5.1.1 遵照“强化主保护、简化后备保护”标准。5.1.2 采取主保护和后备保护一体化微机型继电保护装置。5.1.3 使用光纤通道线路保护和过电压及远跳保护宜采取内置光纤接口，尽可能降低保护通道中间步骤。5.2 线路保护配置5.2.1 每回线路应按双重化要求最少配置两套完整、相互独立、主后一体化微机型线路保护。长距离、重负荷西电东送主干线路宜配置三套线路保护。5.2.2 长度小于20km短线路应最少配置一套光纤电流差动保护。5.2.3 含有一路光纤通道线路应最少配置一套光纤电流差动保护，含有两路光纤通道线路宜配置两套光纤电流差动保护。同杆并架部分长度超出5km或超出线路全长30%线路应配置两套光纤电流差动保护。5.2.4 装有串联赔偿电容线路及其相邻线路，宜配置三套线路保护，其中最少配置两套光纤电流差动保护。5.2.5 对于重冰区线路保护还应满足以下配置要求：a)应急通道采取公网光纤通道线路，配置光纤电流差动保护应含有纵联距离保护功效；b)正常运行含有两路光纤通道，配置两套光纤电流差动保护线路，应急通道采取载波通道时，应配置第三套线路保护，且该保护通道采取载波+光纤方法。5.2.6 线路保护不含重合闸功效。5.3 过电压及远方跳闸保护配置5.3.1 过电压保护和远方跳闸就地判别装置集成在一套装置中，并可集成在线路保护中。5.3.2 过电压及远方跳闸就地判别装置应按双重化要求配置两套，且两套保护交直流、跳闸回路完全独立。5.4 断路器保护及操作箱配置5.4.1 每台断路器配置一套断路器保护和一台操作箱。5.4.2 断路器保护中应包含断路器三相不一致保护、过流保护、死区保护、断路器失灵保护和自动重合闸等功效。5.5 短引线保护配置5.5.1 间隔设有出线或进线隔离开关时，应按双重化配置两套短引线保护。5.5.2 设置比率差动保护和两段和电流过流保护。5.6 T区保护配置5.6.1 间隔保护使用串外电流互感器时，应按双重化配置两套T区保护。5.6.2 设置比率差动保护和两段出线过流保护。6 保护功效6.1 纵联距离（方向）保护6.1.1 功效配置a) 纵联距离（方向）保护；b) 相间和接地距离保护；c) 零序过流保护。6.1.2 输入模拟量a) 电流输入采取两组时：第一组电流Ia1、Ib1、Ic1、3I01，第二组电流Ia2、Ib2、Ic2、3I02；电流输入采取一组时： Ia、Ib、Ic、3I0。b) 电压输入采取：Ua、Ub、Uc。6.1.3 双接点方法6.1.3.1 输入开关量a) 纵联保护投入；b) 距离保护投入；c) 零序保护投入；d) 保护检修投入；e) 收信一开入和收信二开入（收信一开入和收信二开入可并接，但应分别配置开入压板）；f) 断路器分相跳闸位置接点TWJa、TWJb、TWJc（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关按相和断路器位置接点并联）；g) 信号复归；h) 开启打印。（可选）6.1.3.2 输出开关量a) 分相跳闸6组1组备用；b) 闭锁重合闸2组；c) 发信一1组；d) 发信二1组；e) 保护动作信号3组：1组保持（可选），2组不保持；f) 发信信号1组；g) 保护运行异常信号（含CT、PT断线等）：2组不保持；h) 保护装置故障告警：2组不保持；注：a)、b)项应配置出口压板；c)、d)项应配置发信压板。6.1.4 一光口一接点方法6.1.4.1 输入开关量a) 纵联保护投入（可选）；b) 光纤纵联保护投入或光纤通道投入；c) 载波纵联保护投入或载波通道投入；d) 距离保护投入；e) 零序保护投入；f) 保护检修投入；g) 收信A、B、C（公共端共用一块输入压板）；h) 断路器分相跳闸位置接点TWJa、TWJb、TWJc（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关按相和断路器位置接点并联）；i) 信号复归；j) 开启打印。（可选）6.1.4.2 输出开关量a) 分相跳闸6组1组备用；b) 闭锁重合闸2组；c) A、B、C发信1组；d) 保护动作信号3组：1组保持（可选），2组不保持；e) A、B、C发信信号1组不保持；（接点方法通道）f) 保护运行异常信号（含CT、PT断线等）2组不保持；g) 通道告警信号2组不保持；h) 保护装置故障告警2组不保持。注：a)、b)项应配置出口压板；c)项发信A、B、C应在公共端配置一块发信压板。6.1.5 双光口方法6.1.5.1 输入开关量a) 纵联保护投入（可选）；b) 通道一纵联保护投入或通道一投入；c) 通道二纵联保护投入或通道二投入；d) 距离保护投入；e) 零序保护投入；f) 保护检修投入；g) 断路器分相跳闸位置接点TWJa、TWJb、TWJc（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关按相和断路器位置接点并联）； h) 信号复归；i) 开启打印。（可选）6.1.5.2 输出开关量a) 分相跳闸6组1组备用；b) 闭锁重合闸2组；c) 保护动作信号3组： 1组保持（可选），2组不保持；d) 保护运行异常信号（含CT、PT断线等）2组不保持；e) 通道告警信号2组不保持；f) 保护装置故障告警2组不保持；注：a)、b)项应配置出口压板。6.2 光纤电流差动保护6.2.1 功效配置a) 光纤电流差动保护；b) 相间和接地距离保护；c) 零序过流保护。6.2.2 输入模拟量a) 用于多断路器主接线，电流输入采取两组时：第一组电流Ia1、Ib1、Ic1、3I01，第二组电流Ia2、Ib2、Ic2、3I02；（电流输入采取一组时：Ia、Ib、Ic、3I0。）b) 电压输入采取：Ua、Ub、Uc。6.2.3 输入开关量a) 差动保护投入（可选）b) 通道一差动保护投入或通道一投入；c) 通道二差动保护投入或通道二投入；d) 距离保护投入；e) 零序保护投入；f) 保护检修投入；g) 断路器分相跳闸位置接点TWJa、TWJb、TWJc（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关按相和断路器位置接点并联）； h) 信号复归；i) 开启打印（可选）。6.2.4 输出开关量a) 分相跳闸6组1组备用；b) 闭锁重合闸2组；c) 保护动作信号3组：1组保持（可选），2组不保持；d) 保护运行异常告警信号（含PT、CT断线，差流异常等）：2组不保持；e) 通道告警信号：2组不保持；f) 保护装置故障告警信号：2组不保持。注：a)、b)项应配置出口压板。6.3 断路器保护及操作箱6.3.1 功效配置a) 三相不一致保护；b) 过流保护；c) 死区保护；d) 失灵保护；e) 自动重合闸。6.3.2 输入模拟量a) Ia、Ib、Ic、3I0；b) Ua、Ub、Uc、Ux。注：3I0可选。6.3.3 输入开关量a) 过流保护投入；b) 保护检修投入；c) 断路器分相跳闸位置接点TWJa、TWJb、TWJc；d) 保护分相跳闸输入1组：Ta，Tb，Tc；e) 保护三相跳闸输入1组：TJR；f) 闭锁重合闸输入1组；g) 压力低闭锁重合闸（或断路器未储能闭锁重合闸）输入1组；h) 重合闸转换开关重合闸方法输入1组；i) 信号复归；j) 开启打印（可选）。6.3.4 输出开关量a) 保护分相跳闸2组；b) 失灵保护出口12组2组备用；c) 自动重合闸1组；d) 保护动作信号3组：1组保持（可选），2组不保持；e) 重合闸动作信号3组：1组保持（可选），2组不保持；f) 失灵动作信号3组：1组保持（可选），2组不保持；g) 保护运行异常告警（含PT、CT断线等）2组不保持；h) 保护装置故障告警信号2组不保持。注：a)c)项应配置出口压板。三相不一致保护、过流保护均经保护分相跳闸出口。6.3.5 操作箱应含有回路a) 和测控配合；b) 手合、手跳；c) 分相至合闸线圈；d) 分相至第一组跳闸线圈；e) 分相至第二组跳闸线圈；f) 分相跳闸位置监视回路1组；g) 分相合闸位置监视回路2组；h) 保护分相跳闸2组；i) 保护三相跳闸输入2组：开启重合闸、开启失灵即TJQ；j) 保护三相跳闸输入2组：不开启重合闸、开启失灵即TJR；k) 保护三相跳闸输入2组：不开启重合闸、不开启失灵即TJF；l) 压力闭锁回路；m) 防跳回路；n) 保护三跳开启重合闸、开启失灵接点输出（TJQ，启失灵用接点配出口压板）；o) 保护三跳不开启重合闸、开启失灵接点输出（TJR，启失灵用接点配出口压板）；p) 和两套保护配合断路器位置、发/停信、闭锁重合闸接点；q) 和安全自动装置配合断路器位置接点；r) 手跳、三跳(TJR、TJF)、永跳至故障录波接点；s) 手跳至安全自动装置接点；t) 合后至安全自动装置接点；u) 事故跳闸接点；v) 断路器三相位置不一致接点；w) 跳合闸位置接点；x) 一、二组控制回路断线信号；y) 一、二组电源消失信号；z) 直流电源监视；aa) 备用中间继电器。6.4 过电压及远方跳闸保护6.4.1 关键功效a) 过电压保护；b) 远方跳闸保护。6.4.2 输入模拟量a) 电流Ia、Ib、Ic、3I0；b) Ua、Ub、Uc。注：3I0可选。6.4.3 双接点方法6.4.3.1 输入开关量a) 过电压保护投入；b) 保护检修投入；c) 断路器三相跳闸位置接点TWJ（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关和断路器位置接点并联）；d) 通道切换开关通道一、二投退方法开入；e) 通道一收信开入（配置开入压板）；f) 通道二收信开入（配置开入压板）；g) 通道一故障；h) 通道二故障；i) 信号复归；j) 开启打印（可选）。6.4.3.2 输出开关量a) 保护跳闸4组；b) 过电压开启远方跳闸2组；c) 保护装置动作信号3组：1组保持（可选），2组不保持；d) 保护装置运行异常信号2组不保持；e) 保护装置故障告警信号2组不保持；注：a)、b)项应配置出口压板。6.4.4 一光口一接点方法6.4.4.1 输入开关量a) 过电压保护投入；b) 保护检修投入；c) 断路器三相跳闸位置接点TWJ（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关和断路器位置接点并联）；d) 通道切换开关通道一、二投退方法开入；e) 通道收信开入（配置开入压板）；f) 通道远跳开入（配置开入压板）；g) 通道故障；h) 信号复归；i) 开启打印（可选）。6.4.4.2 输出开关量a) 保护跳闸4组；b) 过电压开启远方跳闸2组；c) 保护装置动作信号3组：1组保持（可选），2组不保持；d) 保护装置运行异常信号2组不保持；e) 保护装置故障告警信号2组不保持；注：a)、b)项应配置出口压板。6.4.5 双光口方法6.4.5.1 输入开关量a) 过电压保护投入压板；b) 保护检修投入压板；c) 断路器三相跳闸位置接点TWJ（两台断路器分相跳闸位置接点TWJ按相串联，检修转换开关和断路器位置接点并联）； d) 远跳开入一（配置开入压板）；e) 远跳开入二（配置开入压板）；f) 通道切换开关双通道投入方法开入；g) 信号复归；h) 开启打印（可选）。6.4.5.2 输出开关量a) 保护跳闸4组；b) 保护装置动作信号3组：1组保持（可选），2组不保持；c) 通道告警信号2组；d) 保护装置运行异常信号2组不保持；e) 保护装置故障告警信号2组不保持；注：a)项应配置出口压板。6.5 短引线保护6.5.1 功效配置a) 短引线差动保护；b) 和电流过流保护。6.5.2 输入模拟量a) 第一组电流Ia1、Ib1、Ic1；b) 第二组电流Ia2、Ib2、Ic2。6.5.3 输入开关量a) 短引线保护投入；b) 保护检修投入；c) 隔离开关位置开入(和保护投入压板并联，共用一个开入)； d) 信号复归；e) 开启打印（可选）。6.5.4 输出开关量a) 保护跳闸2组2组备用；b) 保护动作信号3组：1组保持（可选），2组不保持；c) 保护装置运行异常信号2组不保持；d) 保护装置故障告警信号2组不保持。6.6 T区保护6.6.1 功效配置a) T区差动保护；b) 出线过流保护。6.6.2 输入模拟量a) 第一组电流Ia1、Ib1、Ic1；b) 第二组电流Ia2、Ib2、Ic2；c) 第三组电流Ia3、Ib3、Ic3。6.6.3 输入开关量a) T区保护投入（三侧差动和两侧差动功效投退压板）；b) 过流保护投入（T区保护由三侧差动切换至两侧差动时，投入出线过流保护和两侧差动保护，出线过流保护投入同时受“过流保护投入”和隔离开关位置开入控制）；c) 隔离开关位置开入（和线路出线隔离开关退出运行压板并联，共用一个开入，控制三侧差动和两侧差动切换）；d) 保护检修投入； e) 信号复归；f) 开启打印（可选）。6.6.4 输出开关量a) 保护跳闸2组2组备用； b) 保护起动远方跳闸2组；c) 保护动作信号3组：1组保持（可选），2组不保持；d) 保护装置运行异常信号2组不保持；e) 保护装置故障告警信号2组不保持。注：a)b)项应配置出口压板。7 技术要求7.1 基础要求7.1.1 保护装置应含有独立性、完整性和成套性，应含有能反应输电线路多种故障保护功效。7.1.2 保护测量元件和开启元件相互独立。开启元件动作后，才可接通出口继电器工作电源。7.1.3 电流互感器、电压互感器回路异常及断线7.1.3.1 保护装置在电流互感器二次回路不正常或断线时，应能发告警信号。7.1.3.2 保护装置在电流互感器暂态过程中和饱和情况下，应能正确动作。线路保护应许可线路两侧变比不一样。7.1.3.3 保护装置在电压互感器二次回路一相、两相或三相同时断线、失压时，应能发告警信号，并闭锁可能误动作保护。7.1.4 保护整组动作时间（含出口继电器时间，不包含通道时间）7.1.4.1 纵联保护整组动作时间30ms；7.1.4.2 相间距离段（0.7倍整定值）30ms；7.1.4.3 接地距离段（0.7倍整定值）30ms；7.1.4.4 短引线保护30ms；7.1.4.5 T区保护30ms。7.1.5 保护或信号传输装置应含有通道监视功效，任一通道故障时，应能发告警信号。7.1.6 内置光纤接口保护装置和信号传输装置应含有数字地址编码，线路两侧保护或信号传输装置应相互交换地址编码，并对地址编码进行校验，校验犯错时告警，并闭锁保护。7.2 线路保护7.2.1 合于故障时（包含手合和重合），线路保护应加速动作三跳，并闭锁重合闸。重合于发展性或转换性故障时，保护应正确动作。7.2.2 线路主保护应对全线发生多种故障均能无时限快速动作，后备保护应能反应线路多种故障。7.2.3 线路保护应含有选相功效，发生单相故障时应选相跳闸，发生多相故障或无法选相时三相跳闸。7.2.4 线路在空载、轻载、满载等多种状态下，在保护范围内发生金属性或非金属性多种故障（包含单相接地、两相接地、两相不接地短路、三相短路、复杂故障、转换性故障、跨线故障等）时，保护应能正确动作；系统无故障、发生多种外部故障、功率倒向和系统操作等情况下保护不应误动。7.2.5 保护应有许可较大过渡电阻能力，确保在大电阻接地故障（500kV系统小于300）时可靠跳闸。7.2.6 在系统发生振荡时保护不应误动；系统振荡本线再发生故障时，保护应能可靠动作。7.2.7 本线非全相运行期间发生多种故障，保护应能可靠动作。7.2.8 线路出口发生三相短路时应可靠动作，同时应确保正方向故障及反方向出口经小电阻故障时动作正确性。7.2.9 线路保护应考虑线路分布电容、并联电抗器、变压器（励磁涌流）、高压直流输电设备等所产生暂态及稳态影响，并采取有效方法。7.2.10 装有串联赔偿电容线路及其相邻线路，线路保护应能适应串补投入及退出运行。同时应考虑下述特点对保护影响，采取必需方法预防不正确动作：7.2.10.1 故障电流、电压反相；7.2.10.2 串联电容间隙击穿；7.2.10.3 电压互感器装设位置(在电容器母线侧或线路侧)。7.2.11 保护装置中零序功率方向元件应采取自产零序电压，在零序电压二次值大于1V情况下应确保方向元件正确性。7.2.12 线路保护装置应含有同时接入双通道功效，且每个通道可分别投退；当任一通道发生故障时，纵联保护仍能正常工作。使用内置光纤接口纵联保护，双通道同时故障，对应纵联保护应可靠闭锁。7.2.13 纵联距离（方向）保护7.2.13.1 平行双回或多回有零序互感关联线路发生接地故障时，非故障线路零序方向保护不应误动；7.2.13.2 纵联距离（方向）保护应含有弱馈功效，在正、负序阻抗过大，或两侧零序阻抗差异过大情况下，许可纵续动作。7.2.13.3 纵联分相距离保护可经过传输分相命令实现选相功效。同杆并架线路发生跨线故障时，应经选相跳闸，选相失败时可经小于250ms延时三跳，但不应拒动。7.2.13.4 纵联零序方向保护应经选相跳闸，选相失败时可经小于250ms延时三跳。7.2.13.5 发生功率倒向时，保护不应误动。7.2.14 纵联电流差动保护7.2.14.1 纵联电流差动保护采取比率制动特征。7.2.14.2 线路两侧纵联电流差动保护装置均应设置本侧独立电流开启元件，必需时可用交流电压量等作为辅助开启元件，差动电流不作为装置开启元件。7.2.14.3 纵联电流差动保护应经两侧开启元件和两侧差动功效压板闭锁。7.2.14.4 纵联电流差动保护两侧差动功效压板状态不一致时，应告警。7.2.14.5 配置零序差动保护，经100ms固定延时后选相跳闸，经250ms固定延时后三跳。7.2.14.6 纵联电流差动保护应含有电容电流自动赔偿功效。7.2.14.7 线路空充时，差动保护不应降低灵敏度，延时应不超出30ms。7.2.14.8 纵联电流差动保护应含有CT断线闭锁、CT饱和检测及CT变比赔偿功效。a) CT饱和检测时间应小于5ms。b) CT断线时，应退出零差及断线相差动功效，同时断线相投入CT断线差动保护功效，CT断线差流定值可整定；未断线相电流差动正常投入。7.2.14.9 纵联电流差动保护应含有CRC检测、固定码位检测和帧检测功效。7.2.14.10 纵联电流差动保护电流定值按本侧CT变比计算，对侧CT变比由装置自动获取。7.2.14.11 每套纵联电流差动保护装置均可设定线路两侧地址码。线路两侧装置应相互交换地址码，地址码校验犯错时告警并闭锁差动保护。7.2.14.12 纵联电流差动保护装置应含有通道监视功效，如实时统计并累计丢帧、错误帧等通道状态数据，并能进行通讯误码计数，通道中止或误码率过高时应发告警信号。7.2.15 相间及接地距离保护7.2.15.1 设置三段相间距离和三段接地距离保护，各段可分别投退，各段保护定值应独立整定，且相间和接地距离保护应独立整定。7.2.15.2 距离段应能选相跳闸，距离段应能经控制字选择选相跳闸，距离段三跳不重合。7.2.15.3 距离、段应可选择经振荡闭锁。7.2.15.4 除常规距离段外，为快速切除中长线路出口短路故障，应有反应近端故障保护功效。7.2.15.5 距离保护应含有重合和手合后加速功效，加速段可单独整定或经过控制字选择加速距离段或段。7.2.16 零序电流保护7.2.16.1 500kV线路零序电流保护应设置一段定时限和一段反时限，其中定时限段可经方向控制，PT断线时自动退出方向；反时限段不带方向。7.2.16.2 非全相运行时，定时限段自动退出。7.2.16.3 零序保护含有重合和手合后加速功效，重合后加速可经过控制字投退。7.2.16.4 500kV线路零序定时限和反时限保护应三跳不重合。a) t(3I0)=（Ip为电流基准值，对应“零序反时限电流”定值；TP为时间常数，对应“零序反时限时间”定值；3I0为短路时实际零序电流)。b) 保护开启计时门槛为零序电流大于1.1倍基准值（即3I01.1IP），开启延时不超出5ms，当累计时间大于90s时，只告警不跳闸，并闭锁保护该项功效。c) 保护出口经1.1倍基准值电流把关。保护采取瞬时返回特征，返回电流不低于0.95IP，返回延时不超出10ms。d) 零序电流发生改变时，保护装置应能依据电流改变采取积分算法调整保护动作时间。e) 零序反时限动作时间应按反时限曲线计算，不应截取或设置其它动作时间。7.2.17 PT断线相过流和零序过流保护7.2.17.1 PT断线相过流和零序过流保护可整定。7.2.17.2 当距离保护和零序过流保护均退出时，PT断线过流保护才许可自动退出。7.2.17.3 系统三相电压恢复过程中，正序电压大于0.5UN时，PT断线元件延时500ms返回，恢复正常逻辑。7.3 过电压及远跳保护7.3.1 远跳不应采取线路保护远传通道，采取光纤通道时远跳保护装置宜采取内置光纤接口。7.3.2 500kV过电压及远跳保护装置应含有同时接入双通道功效，且每个通道可分别投退；当任一通道故障时，保护仍能正常工作。对于使用内置光纤接口保护装置，双通道同时故障，对应保护功效应可靠闭锁。7.3.3 过电压保护在系统正常运行或在系统暂态过程干扰下不应误动作。7.3.4 过电压保护应按相装设过电压元件，以确保单相断开时测量电压正确性。7.3.5 过电压元件应能适适用于电容式电压互感器，返回系数应大于0.98。7.3.6 过电压元件动作后，经延时跳闸并同时发送远方跳闸信号，延时可整定。7.3.7 含有就地故障判别功效，就地故障判据可经过控制字选择。7.3.8 远方跳闸应闭锁重合闸。7.3.9 远方跳闸保护就地判据应能反应一次系统故障、异常运行状态，宜采取以下判据：b) 零序电流、负序电流；c) 零序电压、负序电压；d) 电流改变量；e) 低电流、过电流；f) 负序电压、低电压、过电压；g) 分相低功率因数；h) 分相低有功。7.3.10 远方跳闸保护收信逻辑采取二取二方法时，当任一通道故障，装置闭锁该通道收信并自动转为二取一方法，同时由保护装置或信号传输装置发出通道告警信号。7.3.11 采取双光口过电压及远跳保护两个远跳开入应独立接入。7.4 断路器保护及操作箱配置7.4.1 断路器失灵保护7.4.1.1 失灵保护采取分相和三相起动，设置三个分相跳闸开入，一个三相跳闸开入。7.4.1.2 分相起动应由能瞬时返回保护分相跳闸出口接点和相电流元件接点串联组成；三相开启应由能瞬时返回保护三相跳闸出口接点和相电流元件或零、负序电流元件和低功率因数元件串联组成。7.4.1.3 失灵保护起动回路电流判别元件和低功率因数判别元件在故障切除后返回时间应小于20ms。7.4.1.4 断路器保护屏（柜）上不设失灵功效投退及失灵开入压板，需要投退保护失灵开启回路时，经过投退对应保护屏（柜）上各自开启失灵压板实现。7.4.1.5 断路器失灵保护，对于线路保护分相跳闸开入和发变组（线路）三相跳闸开入，失灵保护应采取不一样开启方法：a) 任一分相跳闸接点开入经电流突变量或零序电流开启元件开放并展宽后开放失灵保护出口正电源；b) 三相跳闸接点开入后不经电流突变量或零序电流开启元件开放失灵保护出口正电源；c) 失灵保护动作经母差保护出口时，应给每套母差保护分别提供一副输出接点。母差失灵出口宜经30ms延时，以提升失灵回路抗干扰能力，预防母差失灵误动作。7.4.1.6 断路器失灵保护应远跳线路对侧或主变其它侧断路器，远跳线路对侧时应采取两个独立传输通道传送跳闸命令。7.4.1.7 断路器失灵保护应瞬时分相动作于本断路器两组跳闸线圈跳闸，经段延时跳本断路器三相，经段延时跳开相邻断路器。7.4.2 三相不一致保护7.4.2.1 断路器三相不一致时，由三相不一致保护跳开
