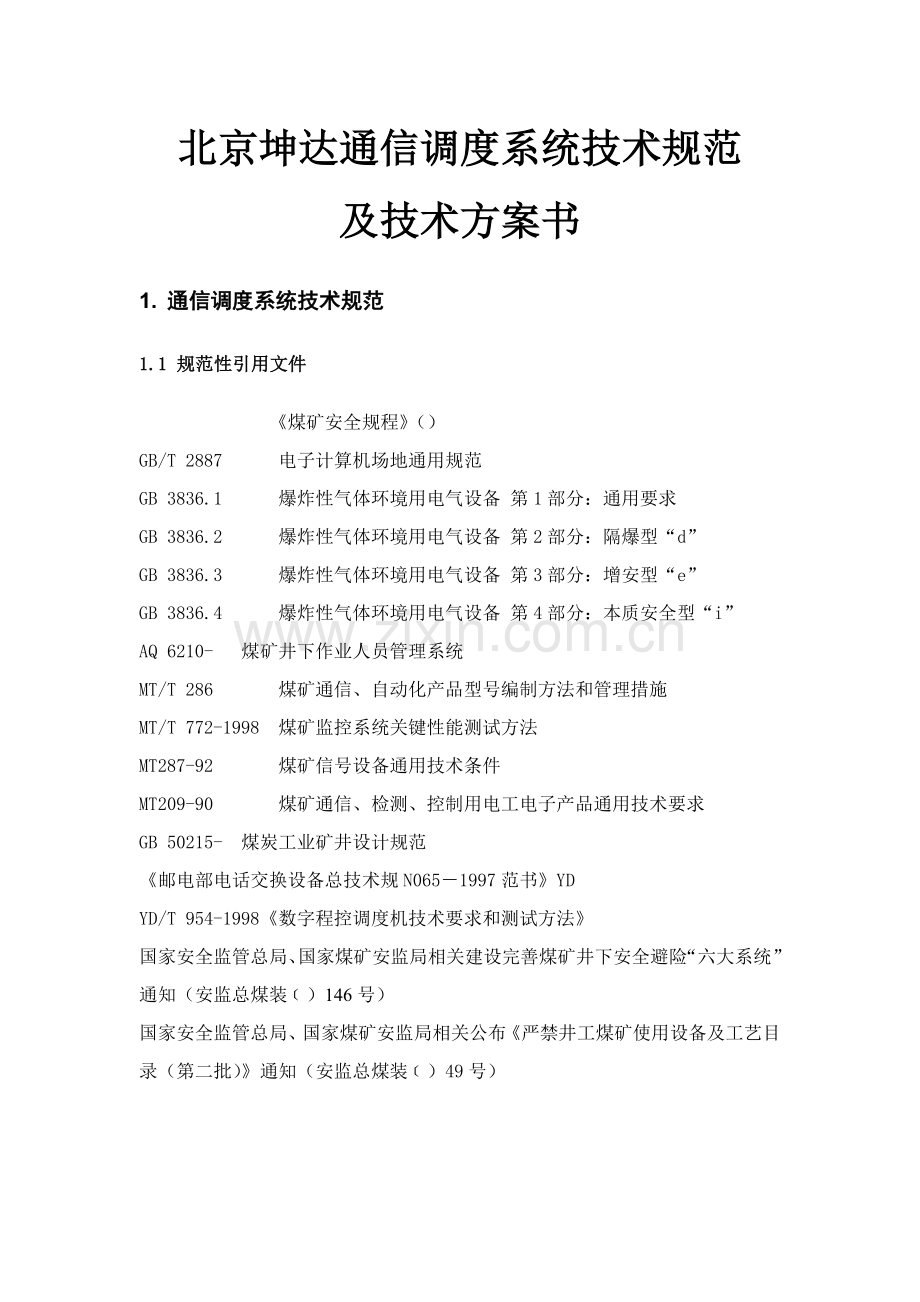

北京坤达通信调度系统技术规范
及技术方案书
1. 通信调度系统技术规范
1.1 规范性引用文件
《煤矿安全规程》（）
GB/T 2887 电子计算机场地通用规范
GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求
GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”
GB 3836.3 爆炸性气体环境用电气设备 第3部分：增安型“e”
GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i”
AQ 6210- 煤矿井下作业人员管理系统
MT/T 286 煤矿通信、自动化产品型号编制方法和管理措施
MT/T 772-1998 煤矿监控系统关键性能测试方法
MT287-92 煤矿信号设备通用技术条件
MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求
GB 50215- 煤炭工业矿井设计规范
《邮电部电话交换设备总技术规N065－1997范书》YD
YD/T 954-1998《数字程控调度机技术要求和测试方法》
国家安全监管总局、国家煤矿安监局相关建设完善煤矿井下安全避险“六大系统”通知（安监总煤装﹝）146号）
国家安全监管总局、国家煤矿安监局相关公布《严禁井工煤矿使用设备及工艺目录（第二批）》通知（安监总煤装﹝）49号）

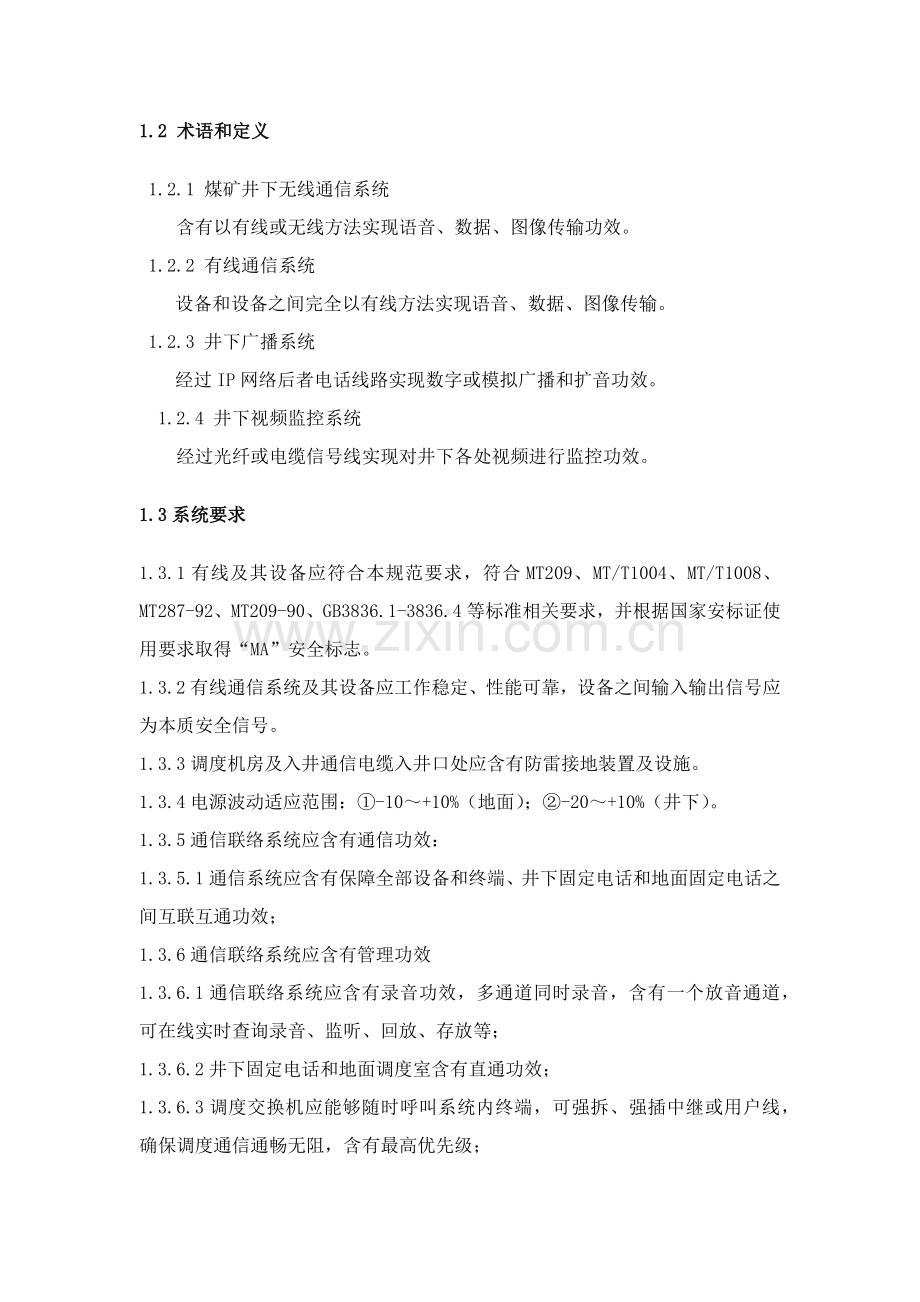

1.2 术语和定义
1.2.1 煤矿井下无线通信系统
含有以有线或无线方法实现语音、数据、图像传输功效。
1.2.2 有线通信系统
设备和设备之间完全以有线方法实现语音、数据、图像传输。
1.2.3 井下广播系统
经过IP网络后者电话线路实现数字或模拟广播和扩音功效。
1.2.4 井下视频监控系统
经过光纤或电缆信号线实现对井下各处视频进行监控功效。
1.3系统要求
1.3.1有线及其设备应符合本规范要求，符合MT209、MT/T1004、MT/T1008、MT287-92、MT209-90、GB3836.1-3836.4等标准相关要求，并根据国家安标证使用要求取得“MA”安全标志。
1.3.2有线通信系统及其设备应工作稳定、性能可靠，设备之间输入输出信号应为本质安全信号。
1.3.3调度机房及入井通信电缆入井口处应含有防雷接地装置及设施。
1.3.4电源波动适应范围：①-10～+10%（地面）；②-20～+10%（井下）。
1.3.5通信联络系统应含有通信功效：
1.3.5.1通信系统应含有保障全部设备和终端、井下固定电话和地面固定电话之间互联互通功效；
1.3.6通信联络系统应含有管理功效
1.3.6.1通信联络系统应含有录音功效，多通道同时录音，含有一个放音通道，可在线实时查询录音、监听、回放、存放等；
1.3.6.2井下固定电话和地面调度室含有直通功效；
1.3.6.3调度交换机应能够随时呼叫系统内终端，可强拆、强插中继或用户线，确保调度通信通畅无阻，含有最高优先级；
1.3.7生产调度通信系统总容量不少于200门；
1.3.8井下多种通信设备备用电源必需达成2小时以上工作时间；

1.3.9 调度功效技术要求
1.3.9.1 能够实现音频视频联动，能实现广播同时自动打开现场视频进行现场调度和指挥。
1.3.9.2 能够实现远程视频调度功效，能够实现在视频电话机，视频手机，移动视频终端对井下视频摄像机、广播、音频话站进行广播和调度，能够经过视频终端查看现场同时，进行广播和通话。
1.3.9.3 能够同时实现对多个语音终端进行广播和同时在调度台监控多个井下视频终端，能够实现在观看井下视频同时，同时对视频现场进行语音调度功效。
1.3.10 通信系统要求含有功效
1.3.10.1 通信基站要含有光纤冗余环网功效、千兆交换机功效、视频通信接入功效、广播和电话接口。
1.3.11系统含有紧呼功效，可实现全呼、组呼功效，使井下方便地实现和地面指挥部联络，快速汇报现场情况。

1.4 安装及维护
1.4.1在主副井绞车房、井底车场、运输调度室、变电所、水泵房等关键机电设备硐室、井下主运输皮带转载点、集中配电点、关键巷道分支处、溜煤眼上口、和采掘工作面和采区、水平最高点，应安设电话；
1.4.2掘进工作面距端头30米～50米范围内，应安设电话；采煤工作面距两端10米～20米范围内，应分别安设电话；采掘工作面顺槽长度大于1000米时，在顺槽中部应安设电话；
1.4.3在井下避难硐室（救生舱）、井下关键水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等，必需设有直通矿调度室电话；
1.4.4井下电话应设置在便于观察、调试、检验、围岩稳定、支护良好、无淋水、无杂物位置；
1.4.5通信设备使用前，应按产品使用说明书要求调试设备，并在地面通电运行二十四小时，合格后方可使用；
1.4.6井下通信联络系统线路，严禁利用大地做回路；
1.4.7每三个月应对备用电源放电容量或备用工作时间进行测试。当电网停电后，备用电源不能确保设备连续工作两小时时，应立即更换；
1.4.8通信电话电线严禁和其它动力电缆、安全监控设备等电缆共用。
1.4.9矿井通信联络系统发生故障，必需在2小时内恢复正常运行，不然，断电撤人；矿井某一作业点通信设备发生故障，必需在8小时内恢复正常运行，不然，立即更换；
1.4.10新建、改扩建、改造等矿井通信联络系统应该和主体工程同时设计、同时施工、同时验收。矿井建设进入二期工程施工前，必需安装矿井通信联络系统。
1.4.11通信联络系统未经验收或验收不合格矿井，不得投产。
1.4.12调度中心站通信主机、调度交换机主板、广播主机、话筒必需双机热备份，二十四小时不间断运行。当工作主设备发生故障时，备份设备必需在5min内投入工作。
1.4.13调度中心站应二十四小时有专职维护人员值守，应认真统计通信系统使用情况，发觉故障立即维护；
1.4.14 调度中心站应双回路供电，并配置大于两小时在线式不间断电源；
1.4.15调度中心站应有可靠接地装置和防雷设施。
1.4.16 应建立以下文档：设备、仪表台账；设备故障统计表；检修及巡检统计；通信系统运行日（班）报表；
1.4.17 应绘制《通信联络系统设备线路部署图》、《通信联络系统图》，依据实际部署立即修改，部署图中应标明设备名称、型号、安装地点、数量、线缆长度、芯线对数和型号等，依据实际部署立即修改（电子版），每三个月更新书面图纸经矿技术责任人审批后存档。
1.4.18 矿井通信系统配件应配置不少于应配置数量20%。

系统技术方案书
1. 需求分析
近几年煤炭企业频繁发生重特大安全生产事故，给国家和人民带来巨大生命财产损失，政府和企业所以共同将煤矿安全生产信息化工作提上空前高度,煤矿企业安全可靠有效通信系统建设也被列为工作重中之重。
《国务院相关深入加强企业安全生产工作通知（国发（）23号）》和《国家安全生产监督管理总局国家煤矿安全监察局相关建设完善煤矿井下安全避险“六大系统”通知（安监总煤装（）146号）》，要求煤矿要建设完善矿井通信联络系统。矿井通信系统是煤矿安全生产调度、安全避险和应抢救援关键工具，包含调度通信系统、矿井广播通信系统、矿井移动通信系统、矿井救灾通信系统。煤矿应装备矿用通信调度系统，主动推进应用矿井广播通信系统和矿井移动通信系统。救护队应装备矿井救灾通信系统。
矿井调度通信系统通常由矿用本安型防爆调度电话、井下扩音广播、井下通信基站、矿用程控调度交换机、IP-PBX软交换系统、调度台、电源及电缆组成。其中，矿用程控调度交换机（含安全栅）、IP-PBX、调度台、井上交换机和井上电源设置在地面，矿用本安型防爆调度电话、本安电源和通信基站设置在煤矿井下。
煤炭生产关键在地下作业，存在工作环境恶劣（工作区域狭小、照明差、潮湿、有腐蚀性），不安全原因多（关键有水、火、瓦斯、顶板等事故威胁），人员、设备流动性大等很多特殊原因，从生产作业步骤上看，在井下还含有多工种运输，安装，调试配合要求很高，信息传输必需立即，正确，有效。
在分析近期多个煤矿发生特大事故时发觉多个共性问题：地面和井下人员信息沟通不立即；地面人员难以立即动态掌握井下人员分布及作业情况，进行正确人员定位；井下险情发生时不能立即有效汇报给井上调度中心，一旦煤矿事故发生，抢险救灾、安全救护效率低，搜救效果差。
造成以上这些问题关键有以下多个方面原因：
1） 调度设备老化：存在设备容量小、交换绳路少、稳定性差。
2） 调度机型繁杂：调度机设备种类和制式繁多，各矿井调度机相互兼容性 差、备件不宜交换，调度机一旦出现故障，修复时间较长。
3） 组网模式滞后：井下通信终端不能和井上调度机组网通信，生产指令和险情不能立即下达和反馈。
4） 设备质量不过关：井下设备质量参差不齐，使用寿命和性能欠佳。
5） 现场维修不立即：井下设备，如电缆，电源，话站没有定时检验，设备出现问题不能立即维修，安全隐患多。
针对以上情况，北京坤达科技推出了KT118煤矿通信调度系统。KT118集成了矿用有线通信系统、井下广播通信系统、应急指挥系统、无线通信调度系统、视频调度监控系统、矿用信号接入系统、井下千兆交换机、光纤冗余环网等功效于一体，网络建成后，能够大大降低煤矿企业投资总额。上述系统对煤矿通信尤其是井下通信做出长远计划、逐步实施、适时调整，采取最优异技术，而且兼顾煤矿经济承受能力，很含有实用性和实时性。
北京坤达KT118通信系统设备和综合通信分站含有通信通讯功效，实现多网合一，形成一个基于以太网架构有线和无线接合综合高效通信通讯数据平台。符合数字化煤矿建设行业和国家标准，提供多个功效集成，尤其是井下应用。极大地降低了用户建设成本，降低了系统全寿命周期费用，提升了企业管理效率，科学高效地组织指挥安全生产。实现了安全生产上有线通讯和无线移动通讯融合，日常生产指挥调度和应抢救援通讯融合，用户信息状态显示和位置信息显示融合，语音、视频和信息融合，综合自动化测控系统和智能通讯系统联动报警融合。凭借全数字综合三网合一平台设计本身优越性，坤达KT118系统提供矿山多系统融合和接入，比如交通灯控制系统、环境监测监控系统、井下人员定位系统等。
为了落实国家相关建设煤矿安全避险六大系统要求，提升煤矿生产安全等级，山西省多年来不停经过公布多种文件，强化本身管理，为建设煤炭大省，煤矿安全强省不停地努力，在安全和通信方面，做出了长远计划。
山西潞安集团蒲县黑龙煤业（以下简称井田）在吕梁山南部，霍西煤田西南端，行政区划属山西省蒲县黑龙关镇管辖，地理座标：东经111°12′34″～111°15′40″、北纬36°11′59″～36°15′35″。本区交通以公路为主，黑河公路由井田东部和中部经过，距南同蒲铁路临汾煤焦发运站70Km，同时可达大同－运城高速公路。井田内有乡级公路通往各村庄，交通尚属方便。依据现在煤矿生产系统技术现代化发展趋势，利于自动控制、计算机网络、通讯技术和综合自动化技术，经过对各生产安全步骤设备进行自动化控制，引入矿井工业以太网技术实现全矿安全生产各子系统监控信息远程集中管理，将黑龙煤业建成一个基于自动化、信息化、数字化安全高效现代化矿井。
山西潞安集团蒲县黑龙煤业，经重组整合后，将由原山西蒲县黑龙强肥煤、原山西蒲县南湾强肥煤有限责任企业、原山西蒲县玺鑫煤业、原山西蒲县西屯煤业，和原山西蒲县屯里煤业五个地方煤矿组成。其中，原山西蒲县黑龙强肥煤为基建矿井，井田面积4.7441km2，原山西蒲县南湾强肥煤有限责任企业为生产过渡矿井，井田面积9.5419km2，原山西蒲县西屯煤业为生产过渡矿井，原山西蒲县玺鑫煤业和原山西蒲县屯里煤业为省同意关闭矿井，井田内煤层赋存条件很好，瓦斯涌出量小，属低瓦斯矿井，无淋水，涌水量不大，受紫金山大断层影响，井田内次生断层比较发育。
为了完成山西潞安集团蒲县黑龙煤业建设目标，北京坤达依据本身技术特点和施工经验，特制订以下技术方案，提供现代化通讯调度系统，系统建成后，将提供地面有线通信，井下有线通信，无线通信，应急广播，视频调度，多系统联网等很多功效。
考虑到潞安矿业集团黑龙煤业现有通信需求，矿井实现IP语音通信，有线调度通讯系统前期建设一套IP-PBX软交换系统，调度电话初装容量为210门，地面按键式电话机配置500部，井下本安话机配置300部，配置触摸屏调度台一套要求。总线初装容量按500线进行设计，后期系统最大支持线以上用户接入。在设计时，同时充足考虑未来电话容量扩大需求。为通信系统主机设置了维护终端、计费终端、管理终端和告警终端。
为满足矿井通信需求，并适应通信系统发展，有线调度通讯系统选择国际上著名企业软交换平台，技术优异，功效完善，性能可靠，组网能力强，扩展、升级灵活，维护便利。其服务指标满足YDN-065-1997标准6.2要求，时钟满足第三级以上等级要求。
本期新建有线调度通讯系统提供1个2M数字中继线路和集团行政专网实现无缝对接，全网统一管理；经过SIP软交换模块和扩音广播系统对接，经过1个2M数字链路接口和无线调度系统对接，并同时充足考虑了未来电话容量扩大需求，设置了维护终端和测量台等。
为满足矿井通信需求，并适应有线调度通讯系统发展，我企业提供电话选择软交换技术，技术优异，功效完善，性能可靠，组网能力强，扩展、升级灵活；在基础语音业务基础上，提供丰富补充业务、多媒体业务和统一消息业务；支持开放接口和灵活组网；满足电信级性能要求；提供完善QoS 确保，及冗余备份、负荷分担、过载控制和断电逃生功效；并提供强大管理工具，方面用户进行操作维护。
1、总体设计标准
KT118提供关键设备为行业用户专门设计和开发一款电信级VoIP网关设备。可直接应用于任何NGN网络或VoIP电话网络，完成PSTN/PLMN和NGN/VoIP网媒体流和信令流互通。
1.1优异性：该产品技术领先期长、产品丰富，价格适中；含有大容量、高速率，能适应多媒体应用需求，及未来发展应用。
1.2可扩展性：本系统不仅要能满足现阶段业务需求，还能够满足未来业务增加和新技术发展要求。
1.3高可靠性：行政调度通讯系统是网络应用所依靠基础，本系统产品含有很好可靠性和抗干扰性。
1.4标准化：通讯协议和接口符合国际标准，适合以后发展主流。
1.5开放性：本系统能够容纳不一样厂家设备和不一样网络平台。
1.6实用性：系统拓扑结构完全满足黑龙矿井行政调度实际使用需要多种应用要求。
1.7设计、施工、运行和服务：强调以人为本设计思想，我们为用户提供安全、舒适、方便、快捷、高效、工作环境。
1.8因为布线系统有很长使用期，反复布线只会造成投资上浪费和时间上消耗，所以我们在设计时做到统一计划，重视实用，合适超前，一次达成较为优异水平。

2、设计依据
1、国发[]23号《国务院相关深入加强企业安全生产工作通知》；
2、安监总煤装[]15号《国家安全监管总局国家煤矿安监局相关印发煤矿井
下紧急避险系统建设管理暂行要求通知》；
3、安监总煤装〔〕33号《国家安全监管总局 国家煤矿安监局相关印发
《煤矿井下安全避险“六大系统”建设完善基础规范（试行）》通知》；
4、《山西省煤矿井下紧急避险系统建设监督管理措施》；
5、《煤矿安全规程》（）；
6、《煤炭工业矿井设计规范》（GB50215-）；
7、《煤矿矿井井底车场硐室设计规范》（GB50416-）；
8、《智能调度室装备规范》
9、《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》
10、《爆炸性环境用防爆电气设备通用要求》GB 3836.1-
11、《爆炸性环境用防爆电气设备》GB3836.2-
12、《矿用通常型电气设备》GB 12173-1990
13、《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209-1990
14、《30MHZ~1GHZ声音和电视信号电缆分配系统》BG6510-85
15、 《通信网技术标准汇编》 GB 84 [1989.10.]
3、设计目标和标准
系统以“优异性、科学性、经济性、可靠性”为设计标准，打造
“统一指挥、无线传输、安全可靠、技术优异”综合通信调度指挥系统，
应对煤矿生产及各类突发事件，可对任意采区、巷道、硐室进行视频、语音、
无线全方位覆盖。平时可利用该系统进行安全宣传、防灾知识、生产通知
等播报。在地面上，采取了有线调度交换机，能够跟PSTN网络无缝连接，实现
系统内任何一部分机或手机，全部能够实现和PSTN手机盒电话通讯功效。
设计标准
3.1优异性和适用性
充足考虑到电子时代，科学技术迅猛发展趋势，在技术上着眼超前。
系统技术性能和质量指标应达成国际领先水平；同时，系统安装调试、软件
控制和操作使用简便，轻易掌握，适合山西煤矿现实状况。
3.2经济性和实用性
充足考虑用户实际需要和信息技术发展趋势，依据用户现场环境，设计
符适用户要求系统配置方案，方便节省工程投资。
3.3可靠性和安全性
系统设计考虑煤矿通信调度特殊性，所以含有较高可靠性。系统故
障或事故造成中止后，能确保数据正确性、完整性和一致性，并含有快速恢
复功效。
3.4成熟性和开放性
用现有成熟产品设计，同时还考虑到周围通信环境现实状况和技术发展趋
势，预留部分通道。
3.5扩容性和扩展性
系统设计中考虑到以后技术发展和使用需要，含有更新、扩充和升
级可能，并依据以后该项目工程实际要求扩展系统功效，同时，本方案在设计
中留有冗余，以满足以后发展要求。
井上井下调度组网示意图

井上部分系统结构

n 方案说明：
1. 将KT118调度机布署在集团调度中心，经过环路/2M数字中继接入公网。
2. 调度中心配置调度台，录音系统，维护电脑，安全栅。
3. 系统利用KT118-F通信基站将系统形成光纤环网，KT118-F通信基站含有各类接口，利用环网能够接入井下任何需要传输信息，无需单独配置各类传输设备。
4. 井下配置WIFI基站，即可形成有线、无线、应急广播三网合一。
5. 系统采取KT118-F基站接入语音方法，利用一芯单模光纤将调度机语音接入井下，采取防爆电缆把语音分布到各需要区域。
6. 井下防爆话机、广播系统经过KT118-F接入调度机和广播控制系统，调度台可对井上、井下全部分机电话进行统一状态监控、管理及通信调度。
7. 系统等支持多种程控调度功效，能实现强拆、强插、监听、群呼等功效。
8. 广播系统能够实现瓦斯联动广播、定时广播、背景音乐、政策法规宣传等。
9. 录音系统能够对全部话站语音通话实时录音，录音文件可远程访问
系统设备连接结构图

n 方案说明：
1) 将调度通信交换机设在地面上，经过KT118-F通信基站语音端口将广播引入井下；
2) 井下防爆电话经过KT118-F通信基站矿用安全耦合器和防爆电缆进行接入；
3) 每个防爆话站经过当地AC127V电源或本安电源输入；
4) 地面广播控制台对全部广播分机进行统一控制管理，实现群播、点播、定时广播等功效；
5) 广播控制台对全部广播进行状态监控、广播转接、播放背景音乐、知识宣传等管理；
6) 系统采取原有电话线传输，无需单独布线，实现电话、广播共缆传输，通话、广播互不影响。
7) 系统采取优异DSP技术，将气体检测系统和应急广播系统有机融合一体，实现瓦斯联动报警。区域瓦斯超标时，对应区域广播自动打开报警并语音播放预案设定撤退路线。
井下无线通信系统连接结构图

n 方案说明：
1) 将无线基站经过KT118-F光纤接口口相连，接入光纤环网，和地面调度机形成无线通讯网，并和有线调度网、井下应急广播网形成三网合一。
2) 系统经过矿用本安型手机可实现井下无线手机通信（井下和井下、井下和井上、井下和广播、井上和广播），网络覆盖区井下/井上手机漫游。无线可移动性提供更为方便通信方法，真正实现随时随地无障碍沟通，保障矿山企业内部通信高效和便捷。系统同时含有高度可拓展性，可拓展到移动视频监控、应抢救援等。
3) 系统含有了紧呼功效，可实现全呼、组呼功效，使井下方便地实现和地面指挥部联络，快速汇报现场情况。
4) 无线瓦斯联动功效，实现某区域瓦斯超标，广播系统将自动通知该区域全部无线手机，通知撤退语音，并播报撤退避灾线路路径。
地面调度及多级调度平台组网结构图
1) 本方案凸现调度机多级组网调度功效，实用于煤矿企业总调中心对各矿区指挥调度。
2) 统一编号，形成调度专网。各矿间相互拨号无偿。

有线调度系统结构图

n 说明：
1) 本方案是在通信联络系统中性价比最高一个方案，省去高昂建设费用一样达成通信环网要求。
2) 大对数电缆从主井口和通风井口入井下，利用特制分配器将两条电缆实现互为备份，不影响通话效果。
3) 可扩展行很强。伴随巷道增加，只需增加电缆长度就能够实现电话数量增加。
2. 产品介绍
2.1 KT118调度机
KT118数字调度机采取以高可靠、高稳定、优异型著称KT118交换机作为交换平台，并在该平台基础上增加了功效强大调度系统软件，是功效深入强化了新一代调度系统。
KT118数字调度机是工矿企业及专网中，以生产指挥通信为关键功效通信设备。伴随数字程控交换机诞生，使调度通信技术有了很大发展和提升，调度通信对国民经济产生影响越来越大。
KT118数字调度机提供了很多独具特色功效，如三方通话、群呼、电话会议、数字录音、IVR语音引导、留言信箱、彩铃、短信息等。同时， KT118数字调度机优异生产工艺和完善系统结构，为KT118数字调度机可靠性、稳定性提供了强硬保障。
KT118数字调度机集行政交换和调度交换于一体，不仅含有数字调度机内外线调度功效、排队功效、录音功效，而且含有局用交换机强大交换和组网能力，含有用户交换机众多新业务和数字业务。
KT118数字调度机还为组网用户提供了多个选择，能够提供数字中继、磁石中继、载波中继、E/M中继、环路中继和无线中继。在信令方面，KT118数字调度机在提供一号信令、七号信令、E/M信令、QSIG信令、V5信令等国家标准信令基础上，充足考虑调度专网特点并综合了其它厂家在调度网上实践经验，设计了一套行之有效调度专网信令系统，能够有效实现调度网上路由转换和不一样等级间监听和强插，真正实现了调度网全网一键到位。
KT118数字调度机含有多个可选调度台，调度系统支持组合式、触摸式、接键式三个系列共四种调度台：KT118-07B型组合式调度台、KT118H一体化丹麦键调度台、KT118H按键式调度台、KT118S触摸屏调度台，五种调度台各具特色，可依据用户实际需求进行灵活配置。
设备特点：
系统可靠性高：
KT118调度机采取运行商级专用硬件平台，确保99.999％高可靠性，平均无故障工作时间（MTBF）在60年以上。
KT118调度机主控系统含有主备冗余机制，主备切换时不中止正常业务，主备切换时间为毫秒级。
KT118调度机支持1+1电源模块备份，支持外接UPS预防断电影响业务。
KT118调度机其它关键模块（接口模块，媒体资源模块）能够实现负荷分担。多种设备采取模块化、分布式多处理机架构，易于扩容和维护。
KT118调度机支持在不中止通信情况下，支持带电进行业务板插拔操作。
KT118调度机能提供过载控制。在系统业务量过大时，能经过多级过载门限调控业务量，以降低系统负荷。
KT118调度机含有网络攻击防范能力。
标准、网络协议及信令要求
语音编码标准
语音编码分为波形基编码和参数基编码两大类。语音编码标准选择是决定语音质量关键原因，编码标准决定了每路话音所占用网络带宽和压缩处理时延。压缩比越大，处理时延越大；反之，压缩比越小，处理时延越小。所以网络设计者应依据网络实际情况选择适合编码标准。
网关对话音压缩编码协议符合SIP提议要求。
网络协议
支持TCP/UDP/IP、RTP/RTCP、TELNET、TFTP、SNTP协议。
和PSTN接口信令要求
语音交换机支持和PSTN网络间多种接口：二线模拟接口Z、基群速率接口（30B+D）。
接口传输特征、电器特征、接口参数指标满足《邮电部电话交换设备总技术规范书》和《公用电话网局用数字、模拟电话交换设备进网检测措施（暂行）》要求。
各类接口相对应信令如用户线模拟信令、中国1号信令，30B+D信令满足《邮电部电话交换设备总技术规范书》、《ISDN交换设备用户-网络接口测试规范》要求。
本平台有线调度通讯系统设备提供多个30B+D接口、中国一号信令及七号信令（ISUP/TUP）接口。
路由选择及过负荷控制
有线调度通讯系统含有接收、存放和转发长度为24位号码能力，并能分析最少15位号码，以决定呼叫种类、路由选择方案等。
行政通信和有线调度一体化通讯系统应提供智能路由功效支持选择以下功效：
a、最小费率路由：自动选择费率最低线路出局；
b、按时间段路由：可控制下班时间不许可打长途；
c、按主叫属性路由：不一样主叫外呼，自动选择不一样线路；
d、自动重选路：在语音通信系统节点间IP承载网中止情况下，自动选择PSTN线路出局。
业务性能要求
基础功效要求
语音通信系统提供以下基础功效：
含有控制本局范围内呼叫、处理出局呼叫和入局呼叫功效；
含有来话自动语音提醒、自动话务台、人工话务台功效；
含有和PSTN交换机配合工作能力，对PSTN交换机中继线含有连选功效；
提供良好管理，测试和维护手段；
支持传真业务互通。
行政通信和有线调度一体化通讯系统单台能最大支持不少于5000用户，最大并发呼叫数量不少于1000。
行政通信和有线调度一体化通讯系统同时支持SIP（IETF RFC 3261）、H.248（ITU-T）协议，且SIP和H.248最大用户支持能力分别和行政通信和有线调度一体化通讯系统最大用户支持能力相同。
支持SIP终端、SIP中继直接接入。
经过IP网承载，含有以太网接口1+1备份功效，能采取双连接方法连接到IP网络设备双平面上，在IP网络设备或IP接口故障时，对语音业务不产生影响。
支持和PSTN标准接口，包含模拟环路中继（AT0），30B+D，中国一号，七号信令（支持ISUP和TUP）。为简化设备管理，和PSTN侧接口由行政通信和有线调度一体化通讯系统直接提供。
经过通用插槽支持丰富PSTN接口板和媒体资源板，方便实现平滑扩容升级。支持最大E1数量大于30E1，支持最大AT0数量大于56路。
支持AT0接口板、E1接口板和媒体资源板和它们热插拔和混插。
支持对接口板/媒体资源板单独升级和加载热补丁。
提供T.30/T.38传真通信能力。
能提供内置语音会议功效。
召开电话会议不需要增加额外设备。单台行政通信和有线调度一体化通讯系统最少支持100个会议厅，单会议厅最少支持50方和会者，同时支持最少300路和会方。
一号通业务
支持每个用户只需要分配一个号码，在该号码上可绑定最少8个分机（包含局内分机、PSTN市话和手机）；
支持不一样绑定对象振铃优先级设置，以实现同振或顺振；
支持不一样振铃模式，包含交替振铃和追加振铃；
支持忙时对象选择模式设置，以选择在被叫忙时处理模式，包含全部呼叫，只呼叫正在通话中终端、呼叫其它空闲终端和呼叫释放等模式；
支持用户自定义依次振铃时间间隔，以符合不一样使用习惯。
自动总机功效
内部实现自动总机功效，当入局呼叫拨打总机号码时，将呼叫转接到自动总机应答，并播放录音。如主叫用户接着拨打分机号码可进行呼叫接续；
能够灵活定制自动总机放音和收号步骤和号码分析功效。
支持最少50组自动总机。
常见补充业务
补充业务
业务说明
缩位拨号业务
设置一个代码来替换某个常常呼叫号码。每个用户可设置多个缩位号码。
呼出限制业务
对本机呼出进行限制。登记了呼出限制业务话机拨打某类限制呼出号码时，用户将会听到无权呼叫提醒音。
免打搅业务
当其它话机在拨打登记了免打搅业务话机时，将会听到免打搅提醒音。当用户不想有任何电话呼入时就能够登记免打搅业务。
闹钟业务
在预定时间话机自动振铃以提醒用户。
无条件呼叫前转业务
登记该业务后，全部呼入此话机电话将被无条件转移到一个指定号码上。
无应答呼叫前转业务
登记该业务后，假如某一个呼入60秒内没有被接听，呼叫将会被转移到一个指定号码上。
遇忙呼叫前转业务
登记该业务后，用户在使用话机时候，全部呼入电话被转移到其它指定话机上。
缺席用户业务
登记该业务后，拨打此话机时会听到缺席提醒音。
呼叫等候业务
登记了该业务用户在通话过程中有第三方用户拨入，交换机给登记了该业务用户一个呼叫等候指示，表示另有用户等候通话。
遇忙回叫业务
当呼叫一个局内用户遇忙时，使用遇忙回叫业务能够不用再拨号，当交换机检测到对方空闲时即能自动回叫被叫号码。
三方通话业务
当用户和一方通话时，如需要另一方加入通话，可在不中止和原用户通话情况下，拨打另一方，实现三方共同通话或一方分别同其它两方进行通话。
同组代答业务
用户使用了同组代答业务后，能够使用代答接入码形式代答同一组内任一用户。
指定代答业务
指定代答是指定同组某一用户代答。拨打指定代答接入码及被代答分机号码，可代答指定分机。
主叫号码显示业务
在使用带主叫号码显示话机时，假如主叫不限制显示其号码，主叫号码能够经过话机显示出来。
主叫号码显示限制业务
主叫登记该业务后，能够使主叫方号码不在被叫电话上显示出来。
秘书业务
任意指定局内一部话机作为经理秘书，全部呼叫经理电话先被转到秘书处，只有秘书能够呼通经理电话。
秘书台业务
秘书台含有来电排队功效，即当用户正忙，而有其它来电时，新来电将被保持，当用户空闲时，来电将被接通。秘书台业务通常和秘书业务一起使用。
修改密码业务
修改密码业务提供密码修改功效。局内用户全部能够修改自己密码，前提是输入旧密码正确，而且新密码正当。
自动查号业务
局内用户能够拨打特殊号码查询本机号码，系统会自动放音告诉局内用户本机号码。
计费功效
系统含有当地计费功效（包含局内和出局），能够提供呼叫具体统计CDR。
1.6系统设备性能指标要求
1.6.1呼损：在正常话务量情况下呼损不超出5‰，话务负荷超出正常话务量20％时，呼损不超出1％。
1.6.2呼叫建立时间：各类呼叫建立时间<3秒。
1.6.3呼叫接通率：各类呼叫接通率>99％。
1.6.4大话务量测试：内部呼叫故障率低于10-4。
1.6.5客观语音质量评定
语音客观评定标准依据ITU-TP.861
在网络条件很好情况下，各类呼叫PSQM平均值<1.5；
在网络条件较差（丢标段率=1%，网络抖动=20ms，时延抖动=100ms）时，各类呼叫PSQM平均值<1.8；
在网络条件恶劣（丢标段率=5%，网络抖动=60ms，时延抖动=400ms）时，各类呼叫PSQM平均值<2.0。
主观语音质量评定
在网络条件很好情况下，各类呼叫MOS>4；
在网络条件较差（丢标段率=1%，网络抖动=20ms，时延抖动=100ms）时，各类呼叫MOS>3.5；
在网络条件恶劣（丢标段率=5%，网络抖动=60ms，时延抖动=400ms）时，各类呼叫MOS>3.0。
设备时延指标
系统单节点内对消息标段转发时延小于50ms。
节点间端到端消息处理时延小于200ms。
传真性能指标
能不间断传送20页标准传真样张。
集中用户交换业务（CENTREX）
CENTREX功效关键由软件授权提供，交换机不增加或修改硬件设备。
CENTREX用户群数目及每一用户群用户数除了受交换机容量限制外，不受其它任何限制。
同一个CENTREX用户群用户即能够是模拟用户，也能够是IP用户。
用户模块要求
用户模块用于集中接入中小容量POTS用户，不一样容量IAD可支持从多个到一百以上个用户接入。
用户模块采取SIP（IETF RFC 3261）协议。
用户模块支持经过静态IP，DHCP，PPPOE等方法获取IP地址。
用户模块支持多种语音编码协议，如：G.711a-law/μ-law，G.729a，G.723.1。
用户模块支持VAD（Voice Auto Detection）功效。
用户模块支持CNG（Comfort Noise Generation）功效。
用户模块含有回声抑制功效。
用户模块支持Jitter Buffer，VLAN，ToS等QoS确保手段。
用户模块POTS电话线支持大于1500米传输距离。
用户模块支持双归属，包含软交换IP地址双归属，DNS双归属。
32FXS端口IAD支持下行网口级联组网，最少支持三级级联，以节省交换机布署。
抗电磁干扰、雷击（4000V）和高低温性能优异，确保运稳定可靠性。

n 主机实物图

n 主机结构示意图

n 主机组成部分：
CPU主控板：CPU主控板是协调分机控制板、中继板工作、PCM交换中心，及储存工作参数、原始话单等；内部产生多种信号音源及语音电路，双音频转发器把收到音频信号转发出去。外部跟管理系统、信息中心、话务台及其它系统联络工作。
热备份CPU板：用于存放已建立通话端口话音或数据信息, 并经过冗余总线把这些信息写到该板存放中心（但不处理），确保双机备用处于无缝热备份状态。
高速PCM总线板： PCM为中央处理单元和电话控制设备之间交换提供通信接口。
分控板(ECPU)：ECPU为系统提供时钟和同时信号，并是公共控制和电话控制子系统接口点。ECPU经过PCM为中央CPU提供一个异步接口，中央CPU读取经过ECPU信号处理方便监视和控制通话状态。
模拟用户接口板（EXT）：每块板卡为 16线模拟用户单元。每块单元板全部支持维护人员经过线路测试管理软件进行外线测试，支持主叫号码显示功效。
中继接口板(TRK)：由环路中继接口电路和控制电路组成。各环路中继板相互通用。每块板4/8个端口。含有载波、E&M、2Mb数字、磁石等中继接口。
二次电源板(POWER)：二次电源将-48v直流电源转成±5v直流电源和75±15v铃流供模块使用。
高频开关电源：由一次电源和逆变器组成。一次电源将交流220v转换成直流-48v。
2.1.1 KT118-S触摸屏调度台

尺寸
980×500×200mm
规格
双手柄触摸屏
号码容量
128—1024 （32）
接入方法
2B+D
调度话务台满足SIP协议（IETF RFC 3261）要求。
调度话务台能经过软终端实现基础呼叫功效，包含呼叫、摘挂机、重拨、回呼、拍叉、来电提醒。
调度话务台能经过软终端实现话务台功效，包含话务员转接、话务员强插、话务员强拆、夜服、来电排队和来电优先级调整功效。
调度话务台软终端支持当地通讯录，并能在当地通信录上看到局内用户忙闲状态，方便即时告诉来电主叫方。
调度话务台软终端提供快捷键操作。
调度话务台软终端提供来电提醒窗口。
调度话务台软终端支持不一样等级用户登录，包含一般话务员，班长，系统管理员等权限。
调度话务台软终端支持保留和查询呼叫历史统计。
每台有线调度通讯系统最少支持8个调度话务台软终端。
除调度终端外，IP终端或一般电话终端也能实现人工话务台部分功效，如转接，排队，强插，强
