关键技术标准规范书传统光缆交接箱.doc

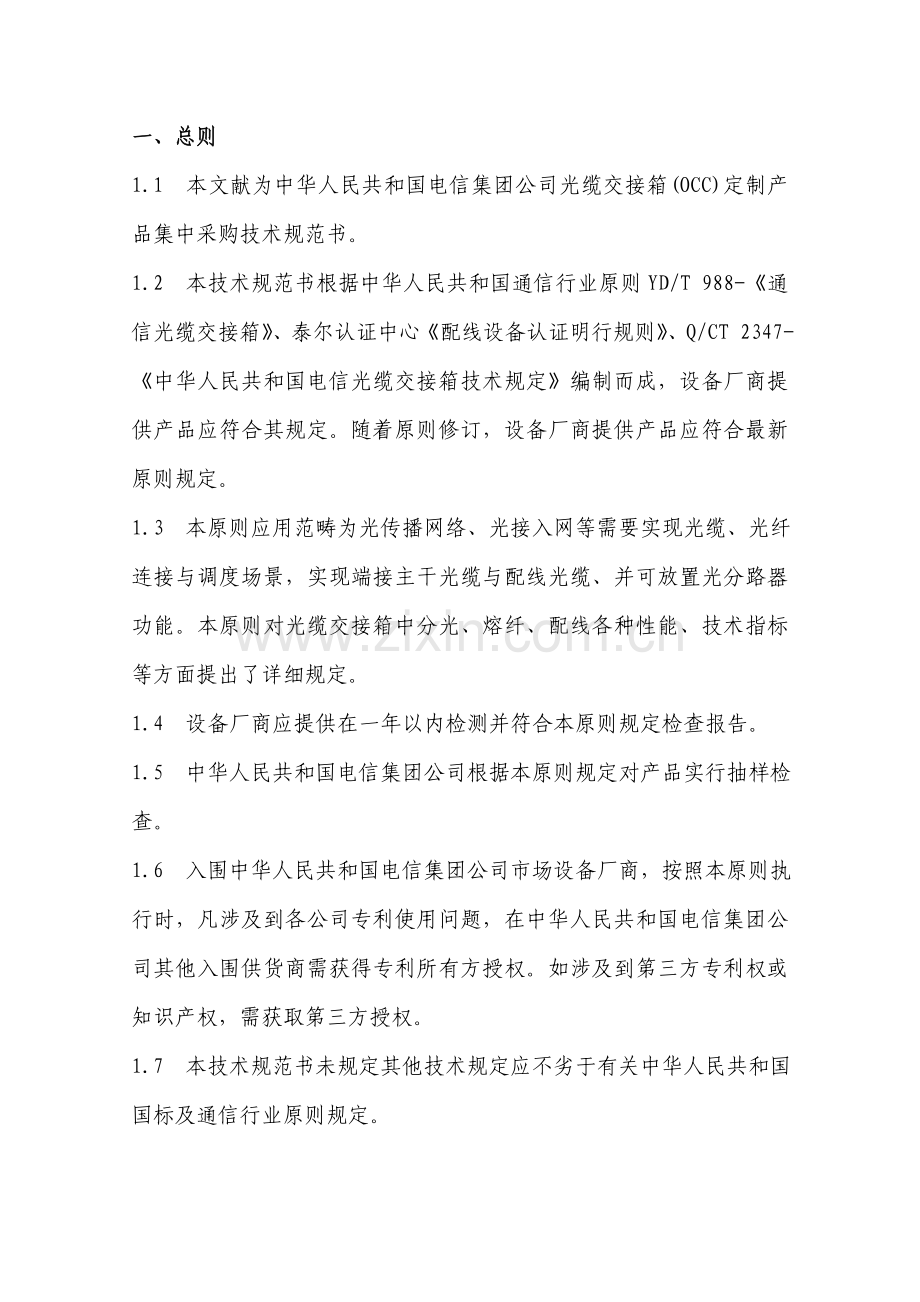

招标编号：CT091187中华人民共和国电信固网配套架体产品集中采购项目（标包1：OCC）招标文献第五章 技术规范书（老式光缆交接箱）一、总则1.1 本文献为中华人民共和国电信集团公司光缆交接箱(OCC)定制产品集中采购技术规范书。1.2 本技术规范书根据中华人民共和国通信行业原则YD/T 988-通信光缆交接箱、泰尔认证中心配线设备认证明行规则、Q/CT 2347-中华人民共和国电信光缆交接箱技术规定编制而成，设备厂商提供产品应符合其规定。随着原则修订，设备厂商提供产品应符合最新原则规定。1.3 本原则应用范畴为光传播网络、光接入网等需要实现光缆、光纤连接与调度场景，实现端接主干光缆与配线光缆、并可放置光分路器功能。本原则对光缆交接箱中分光、熔纤、配线各种性能、技术指标等方面提出了详细规定。1.4 设备厂商应提供在一年以内检测并符合本原则规定检查报告。1.5 中华人民共和国电信集团公司根据本原则规定对产品实行抽样检查。1.6 入围中华人民共和国电信集团公司市场设备厂商，按照本原则执行时，凡涉及到各公司专利使用问题，在中华人民共和国电信集团公司其他入围供货商需获得专利所有方授权。如涉及到第三方专利权或知识产权，需获取第三方授权。1.7 本技术规范书未规定其他技术规定应不劣于有关中华人民共和国国标及通信行业原则规定。1.8 投标人应对本文献技术规范所提出各项条款进行逐条答复、阐明和解释，并写出详细技术数据和指标。一方面对实现或满足限度明确做出“满足”、“某些满足”、“不满足”等应答。对于规范书中规定列举条款，必要在点对点应答书中进行列举，不得简朴答复“满足”等，否则视该条款应答为“不满足”。如果回答“某些满足”，需要详细阐明哪些某些满足，哪些某些不满足，并阐明因素。请投标人特别注意：在答复中，凡采用“详见”、“参见”等方式阐明条款，应指明参见文档详细章节或页码，同步必要在点对点应答书中注有恰当总结性文字，简洁、明了地回答相应条款。1.09 本文献中未提出而厂商以为有必要阐明某些，以及更加合理技术性能，厂商应在应标书中提供详细资料和阐明。1.10 本文献解释权属于招标人。二、光缆交接箱技术规范书通用某些1、 使用条件工作温度：-40+60；相对湿度：95%（+40）；2、 外观与构造2.1 光缆交接箱外形尺寸不适当超过1600mm1500mm600mm（高宽深），或按委托方规定制作。2.2 所有紧固件联结应牢固可靠，紧固件表面电镀解决金属构造件采用GB/T 2423.17原则规定盐雾实验办法，经48h盐雾实验后，外观不得有肉眼可见锈斑。2.3 采用涂覆解决金属构造件，其涂层与基体应具备良好附着力，附着力应不低于GB/T 9286 原则表1中2级规定。2.4 箱体装配结束后，金属件不得有毛刺、构造件不得扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。2.5 保护接地处应有明显接地标志。2.6 箱门启动角度不不大于120。2.7 箱体密封条粘结应平整牢固，门锁启闭灵活可靠。2.8 光缆进入时，其弯曲半径应不不大于光缆外径20倍。2.9 光缆光纤在设备内布放时，无论在何处转弯，其曲率半径应不不大于30mm。2.10 设备应有明晰线序示名标志。3、 功能规定3.1 光缆固定与保护功能光缆引入交接箱时，应有可靠固定与保护装置。固定后光缆金属防潮层、铠装层及加强芯应可靠接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定后引入光纤熔接装置。3.2 光缆纤芯终端功能设备光纤终接装置应便于光缆光纤与光缆光纤或尾纤熔接、安装和维护等操作，同步应具备富余光纤光缆储存空间。3.3 光纤熔接接头保护功能光纤熔接头某些应用熔接保护套管加以保护。3.4 调线功能通过跳纤能迅速以便调度光缆中光纤序号以及变化传播系统路由。3.5 容量设备容量应在产品公司原则中作出规定，建议容量为288芯、324芯、432芯、576芯，光纤终端、熔接、存储在满容量范畴内应当以便地成套配备。3.6 箱体及门锁箱体应具备良好抗腐蚀、耐老化性能，门锁应为防盗构造，具备良好抗破坏能力。门锁应具备门禁管理功能，实现可控制密码开锁，对锁开关信息进行计算机管理（可选）。3.7 合用性规定应能合用符合GB/T 7424中规定光缆和GB/T 15972中规定光纤。3.8 光纤活动连接器规定 在光缆交接箱中使用光纤活动连接器应符合中华人民共和国电信适配器技术规定 Q/CT 2357-中规定规定。4、 高压防护接地装置4.1 耐电压水平4.1.1 接地装置与箱体及箱体金工件之间耐压水平不不大于3000V(DC)，1min不击穿、无飞弧。4.1.2 高压防护接地装置与光缆中金属加强芯及金属防潮层、铠装层相连，地线截面积不不大于6mm2。4.2 绝缘电阻接地装置与箱体金工件之间绝缘电阻不不大于2x104M，实验电压为直流500V。5、 机械物理性能箱体顶端表面应能承受不不大于1000N垂直压力，箱门打开后，在门最外端能承受不不大于200N垂直压力。卸去负荷后，箱体无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不不大于1000N轴向拉力。经拉伸、扭转实验后检查光缆固定处，光缆应无任何松动、破坏现象。6、 密封性能箱体防尘、防水等防护性能须达到GB4208原则中IP65级规定。7、 燃烧性能设备中所有非金属材料构造件及光纤连接器燃烧性能应能符合如下条件之一：a）实验样品没有起燃；b）实验样品离火后持续有焰燃烧时间不超过10s，并且火焰或从实验样品上掉落燃烧或灼热颗粒未使燃烧蔓延到放在实验样品下面底层。c)光纤连接器（尾纤等）阻燃实验应当按照光缆产品行业原则GB 18380.12-T电缆和光缆在火焰条件下燃烧实验第12某些：单根绝缘电线电缆火焰垂直蔓延实验1kW预混合型火焰实验办法中5.0实验环节测试规定执行。8、 运送实验规定包装合格产品应能承受GB/T 3873中“A10公路运送或振动代替法”实验规定，实验结束后产品应完好无损，各部件、紧固件不松动，箱门启闭自如，门锁灵活可靠。9、 标志、包装、运送和贮存9.1 标志9.1.1 光缆交接箱上应有标记，表白执行原则号、产品型号、名称、商标、生产厂家、出厂年月、机号。中华人民共和国电信LOGO位于箱体前门左上部，高度为65mm，同比例按中华人民共和国电信商标缩放，不得拉伸、变形、挤压等。其颜色为PANTONE 286C。中华人民共和国电信LOGO见下图。厂家铭牌LOGO位于箱体前门右下部，高度为35mm；箱体内部侧壁明显位置也应有厂家铭牌。9.1.2 光缆交接箱上连接器应有商标或生产厂家标记。9.2 包装9.2.1 光缆交接箱应包装出厂，包装规定及包装箱面标志应符合GB/T 3873中规定。9.2.2 包装箱内除产品外，还应装入如下物品和关于文献，文献可用塑料袋或纸袋封装：a) 备附件及专用工具；b) 产品合用阐明书；c) 产品合格证；d) 装箱清单。9.3 运送光缆交接箱包装后，可用汽车、火车、轮船、飞机等运送，在运送中应避免碰撞、跌落、雨雪直接淋袭和日光暴晒。9.4 贮存光缆交接箱应贮存在通风良好、干燥仓库中，其周边不应有腐蚀性气体存在，贮存温度为2555。10、 实验办法、检查规则应符合YD/T 988-中关于规定。三、CT-GXF09 T定制光交技术规范书1、总体规定1.1 外观与构造1.1.1 箱体构造形式（1）本原则给出箱体尺寸为参照尺寸。门通过铰链构造连接，门可自由开合5000次不损坏。门锁应为防盗构造，具备良好抗破坏性。（2）光缆从箱体底座进缆孔进出。箱体留有相对独立进出线孔，孔洞数量应满足满配时需求。（3）144芯、288芯、324芯、576芯双面光缆交接箱采用单面右开门操作构造；576芯单面光缆交接箱采用单面双开门操作构造。576芯单面双开门操作构造中，应设有水平走纤槽道，以便于水平走纤管理和维护。（4）光缆交接箱配有密封腻子，以便于线缆引入孔处密封，防止水和啮齿类动物进入机箱。密封腻子应高温不流淌，低温不凝固，遇到潮气会膨胀，切实达到密封规定。（5）箱体应保证电气导通，并有完善接地系统。（6）箱体外形尺寸及容量配备如表一所示。表一：CT GXF09T 光缆交接箱配备表型 号箱体尺寸（参照）高宽深（单位：mm）熔配一体化托盘数量过路直熔盘数量（选配）最大配线容量（芯）备注1035570308（含底座）755570308（不含底座）128（共96芯）144（落地/壁挂/架空）单面操作1460750320（单面，含底座）2412（共144芯）288芯（落地/壁挂/架空）单面操作1460760540（双面，含底座）4824（共288芯）576芯（落地/架空）双面操作15531460364（单面，含底座）4812（共144芯）576芯（落地/架空）单面操作1080590320（含底座）128（共96芯）144（落地/壁挂/架空）单面操作1460800380（含底座）2412（共144芯）288芯（落地/壁挂/架空）单面操作1460740570（含底座）4824（共288芯）576芯（落地/架空）双面操作15531460364（单面，含底座）4812（共144芯）576芯（落地/架空）单面操作注：（1）432芯光缆交接箱尺寸与构造同576芯光缆交接箱。 （2）324芯光缆交接箱尺寸与构造同288芯光缆交接箱。（3）分路器托盘按顾客需求配备，1/216分路器终端托盘占用1个12芯一体化托盘空间，1/232分路器终端托盘占用2个12芯一体化托盘空间。1.1.2 机械活动某些机械活动某些应转动灵活、插拔适度、锁定可靠、施工安装和维护以便。门启动角应不不大于120，间隙应不不不大于3mm。构造应牢固，装配具备一致性和互换性，紧固件无松动。外露和操作部位锐边应倒圆角。1.1.3 引入光缆弯曲半径引入光缆进入箱体时，其弯曲半径应不不大于光缆直径20倍。1.1.4 箱体构造 箱体构造采用全正面或正反两面操作，布放、盘绕光纤跳线装置要设计合理，光纤跳线设定为侧走线方式，光缆引入后应有护套管保护，应有足够大跳纤面积。整个内部箱体应保证电气导通，并有完善接地系统。箱体必要满足满容量布放、盘绕光纤跳线规定，满配备时不影响维护操作。机箱内应在适当位置预留直熔单元，以便于光缆直通。光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范畴内应能以便地成套配备。开剥后散纤应加护套管（壁厚0.9mm，材料硬度为邵氏硬度Shore70）。标记应从左到右，从下到上。1.1.5 保护套、衬垫及纤芯和尾纤弯曲半径光纤光缆穿过金属板孔及沿构造件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处在何处弯曲，其弯曲半径应不不大于30mm。1.1.6 箱体表面SMC非金属箱体表面光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体外表面不应浮现任何紧固件。金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。1.1.7 构造装置上文字、图形、符号和标志构造装置上文字、图形、符号和标志应清晰、完整、无误。1.2 产品规格1.2.1 颜色SMC非金属箱体表面颜色为PANTONE 413C，金属箱体主体及各种金属件喷塑为PANTONE 413C（细砂）。1.2.2 标记及标记（1）中华人民共和国电信LOGO位于箱体前门左上部，高度为65mm，同比例按中华人民共和国电信商标缩放。中华人民共和国电信LOGO见图1。其颜色为PANTONE 286C。 图1 中华人民共和国电信LOGO（2）厂家铭牌应使用铝质材料，规格按行标制作。落地式箱体铭牌安装于箱体底座上部，无底座箱体铭牌安装于箱体左侧中部。（3）每个箱体应在门内侧上有相应示名板，每个示名板上应放有一张空白示名条，便于维护人员记录信息。（4）示名条从左到右标记，序号由小到大（如：1，2，。，12）。1.2.3 箱体示意图144芯SMC箱体图288芯SMC箱体图576芯SMC箱体图（双面）576芯SMC箱体图（单面） 不锈钢144芯箱体 不锈钢288芯箱体 不锈钢576芯箱体（双面）不锈钢576芯箱体（单面）图2 箱体示意图1.2.4 12芯熔配一体化托盘构造示意图12芯熔配一体化托盘为左、右出纤可调节设计，满足外缆熔接、尾纤存贮、跳纤终端等功能。本系列机架采用左出纤模式。托盘熔接盘、终端盘材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。图3 12芯熔配一体化托盘1.2.5 光分路器托盘构造示意图分路器（1/216）托盘构造示意图：每个托盘可安装18个适配器，最大满足216分纤模式。托盘高度25mm，为1个12芯熔配一体化托盘高度。分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。图4 1/216分路器托盘分路器（满足1/232）托盘构造示意图：托盘可安装34个适配器，最大满足232分纤模式。托盘高度50mm，为2个12芯熔配一体化托盘高度。分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。图5 1/232分路器托盘1.2.6 过路熔接盘构造示意图过路直熔盘为选配单元。一种过路熔接盘可安装至少12块熔接盘，每个熔接盘满足束状光缆或带状光缆12芯直熔。过路熔接盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U。图6 过路熔接盘2、外观构造规定2.1 总体描述（1）内部箱体重要横梁（上）、横梁（下）、立架（左）、立架（右）、立柱（左下）组件、立柱（右下）组件、过路板、盘纤板、安装板I、安装板II、安装板III、固定脚、分光器托盘、12芯熔配一体化托盘、过路直熔盘、走线单元等构成。（2）箱体内配构造分为跳纤区，过路直熔区和外缆进线区，中间主体某些为熔配一体化托盘及分路器托盘安装区，材料为金属板材内配机架和立柱壁厚不不大于1.5mm，承重部件材料厚度不少于2mm。（3）托盘模块可以便更换适配器，考虑到防尘和运送等因素，托盘盖板应能覆盖到适配器及熔纤区。（4）光纤存储使用圆形绕纤轮，绕纤轮安装位置应统一，外径不不大于60mm。局内使用设备绕纤轮采用工程PVC材料，以有效减少成本并能满足使用规定；局外使用设备绕纤轮采用工程PVC材料或者更好材料。2.2 内配机架总体构造机架内所有（零）部件构造和尺寸详细见相应制造图纸。总体构造示意图如下： 144芯箱体总体构造示意图 288芯箱体总体构造示意图 576芯双面箱体总体构造示意图576芯单面箱体总体构造示意图图 7 箱体总体构造示意图2.3 示名条：图8 示名条阐明：l 底色白色，印刷蓝色，字体为楷体，字母中文高8mm，数字字高6mm，位置居中于每个方格。l 表面不覆膜，可书写文字。l 材料：白卡纸t=0.2mm2.4 箱体底座图 9 底座构造示意图阐明：l 先背面应开有百叶窗。l 底部应开有进缆孔。l 应有M12螺母和垫圈，供底座固定用。2.5 光缆固定板图 10 光缆固定板示意图阐明：l 光缆固定板通过塑料垫圈与机架整体绝缘。l 防护接地线与整个固定板相连，光缆中金属加强芯与固定板相连，连接线截面积应不不大于6mm2。l 光缆固定位应满足下表：表二：光交光缆固定位带状光缆单缆芯数进缆根数192芯4根192芯8根束状光缆10根3、技术规定3.1 环境按照YD/T 988-中5.1节规定。3.2 外观与构造按照YD/T 988-中5.2节规定。3.3 材料按照YD/T 988-中5.2节规定。3.4 光电性能按照YD/T 988-中5.5节规定。3.5 机械性能按照YD/T 988-中5.6节规定。3.6 功能规定按照YD/T 988-中5.3节规定。3.7 接地装置（1）箱体接地整个架体应保证电气导通，并有完善接地系统。（2）高压防护接地装置箱体高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线截面积应不不大于6mm2。箱体高压防护接地装置与地相连连接端子截面积应不不大于35mm2。箱体高压防护接地装置与箱体间绝缘，绝缘电阻不不大于2104M/500V（直流）。箱体高压防护接地装置与箱体及箱体间耐电压不不大于3000V（DC），1min不击穿、无飞弧。箱体高压防护接地装置应能可靠接地，接地处应有明显接地标志。4、材料规定4.1 箱体材料SMC光缆交接箱中，箱体构成材料片状模压增强复合材料（SMC）应符合中华人民共和国GB/T15568-国标。不锈钢光缆交接箱中使用钢板应采用304牌号不锈钢，内配机架钢板采用Q235-A或更好冷轧钢板材料。箱体双层构造中与外界空气接触外层某些均采用不锈钢材质，箱体内层采用冷轧钢板或不锈钢喷塑材质。内配金属构造件可采用冷轧钢板或不锈钢板。在干燥地区推荐使用冷轧钢板材料（涉及箱体内层和内配机架），潮湿地区推荐使用不锈钢材料（涉及箱体内层和内配机架）。2 塑料材料在光缆交接箱中使用塑料构造件，其材料应采用阻燃ABS、PC或更好塑料新料。零件燃烧性能应按YD/T694-中6.16.16.16.5条规定办法进行，实验成果应能符合YD/T694-中6.16.6规定。4.3 光纤适配器（1）适配器应符合国家及信息产业部原则规定。（2）设备中使用光纤适配器应使用陶瓷套管。（3）SC适配器外壳等塑料零件应使用阻燃PBT新料或更好材料。（4）FC适配器连接法兰等零件应使用HPb59-1铜材或更好材料。5、检查办法、检查规则及质量鉴定按照通信行业原则YD/T 988-规定实验办法进行检查。检查分交收检查和型式检查两类。对于已在中华人民共和国电信网上使用过光缆交接箱型号，每批次必要按照表三项目进行交收检查，厂家须提供有关检查报告；对于未在中华人民共和国电信网上使用过新产品，则应进行型式检查。5.1 交收检查5.1.1 抽样方案应按GB/T 2828.1-普通检查水平为II，正常检查一次抽样方案进行抽样，箱体检查项目抽取样本按台数计，跳纤检查项目抽取样本按芯数计。AQL值B类不合格为：1.0 ；C类不合格为：2.5。对光纤连接器（适配器），每批次每厂家抽检5套，原则上抽捡比例不不不大于1/。5.1.2 质量鉴定检查项目见表三。产品质量以不合格数表达，产品不合格鉴定分为B和C两类，如浮现B类不合格数1或者C类不合格数4，则判该检查批不合格。5.2 型式检查型式检查按照YD/T 988-中7.2节进行。表三 检查项目、检查类别序号检查项目不合格类别交收检查项目型式检查项目B类C类1外观与构造2功能规定3插入损耗4回波损耗5曲率半径6顶点偏移7光纤凹陷（凸出）8APC角度9耐电压 10绝缘电阻 11箱体表面机械强度12箱门机械强度13光纤拉伸实验14光缆扭转实验15密封性实验16燃烧性能实验17互换性实验插入损耗回波损耗18机械耐久性实验*插针体插入损耗回波损耗表三（续） 检查项目、检查类别序号检查项目不合格类别交收 检查项目型式检查项目B类C类19连接器抗拉实验外观插入损耗回波损耗20高温实验产品外观插入损耗回波损耗绝缘电阻耐电压21低温实验产品外观插入损耗回波损耗绝缘电阻耐电压22湿热实验产品外观插入损耗回波损耗绝缘电阻耐电压23盐雾实验产品外观插入损耗回波损耗24运送实验产品外观插入损耗回波损耗注1：“”表达出厂检查或型式检查所选取相应项目，“”表达相应不合格鉴定类型。注2：除常态及互换性实验外，其她插入损耗和回波损耗还含附加损耗及回波损耗变化量。注3：“”指标为重要性能指标，该检测项若检测不合格，一票否决。
