欧姆龙网络组态.doc

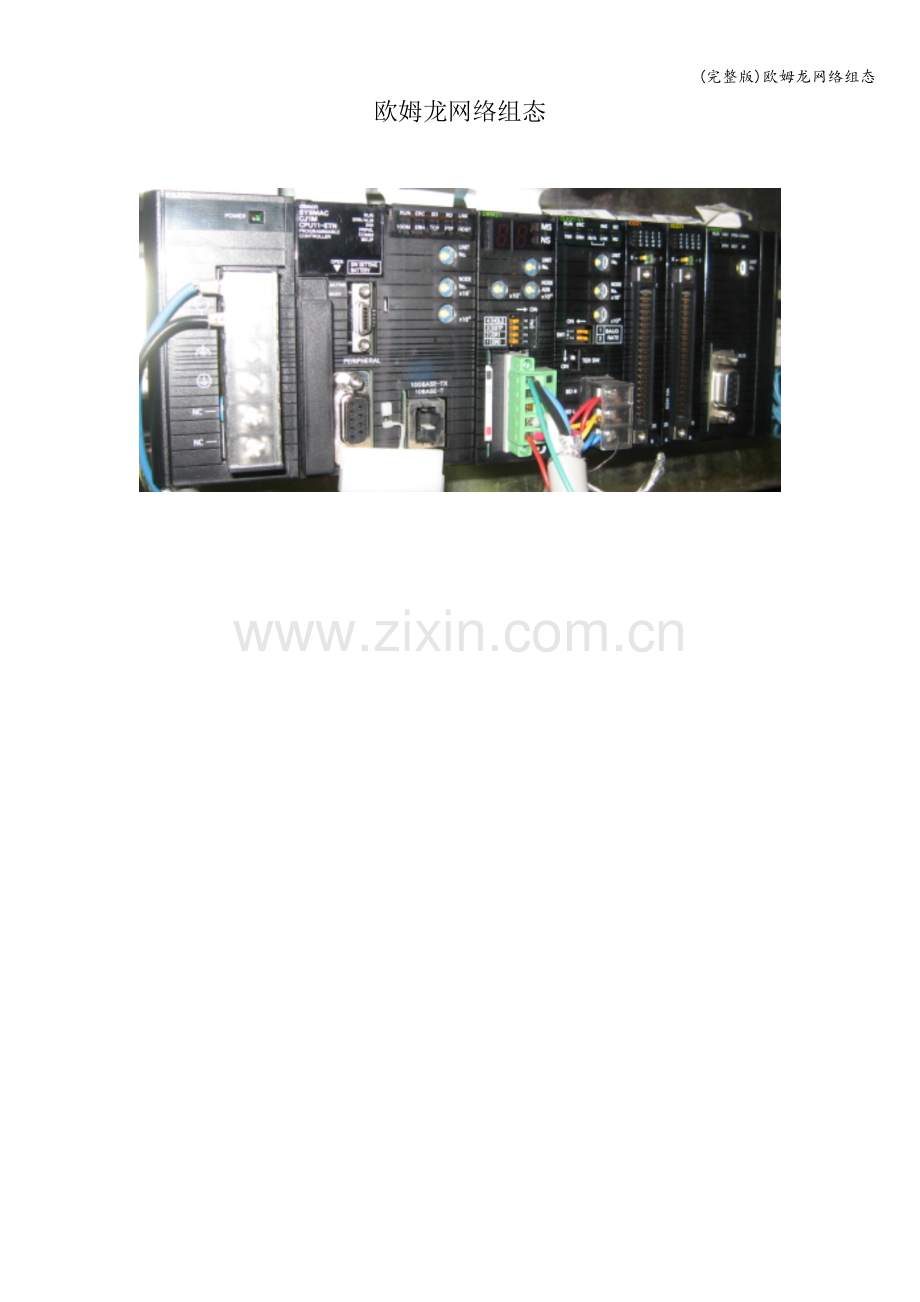

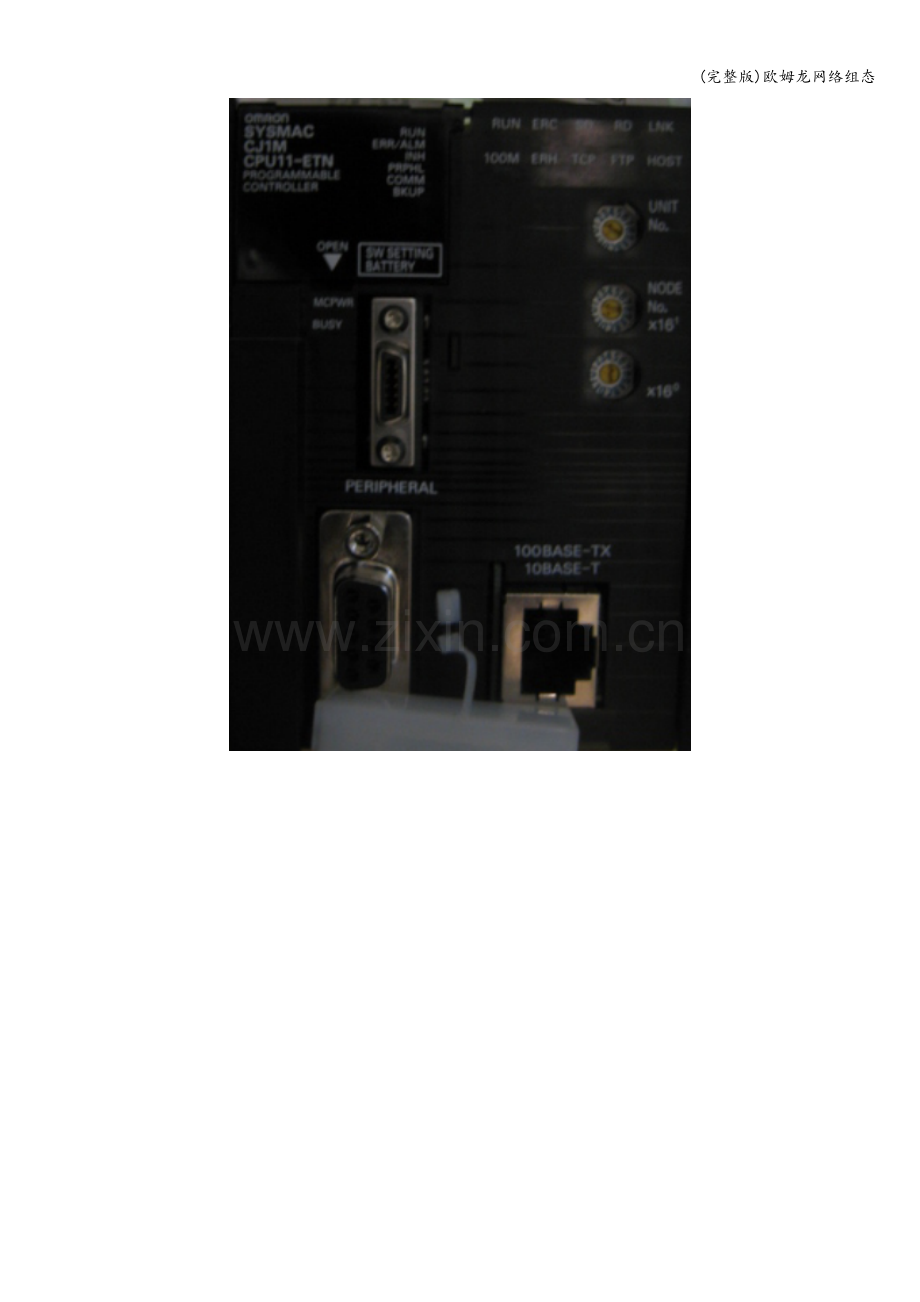

(完整版)欧姆龙网络组态欧姆龙网络组态一、本地PLC组态1.1.1、PLC硬件连接(上料工位） 1.1。2、将编程器与PLC（MCPWR-BUSY）用通信电缆连接。1.1。3、打开CX软件1.1.4、新建一个项目1、选CJ1M3、选CPU2、按设定4、选网络类型8、按确定7、选择计算机端口；波特率96006、按驱动5、按设定1。1.5、按连机1。1。6、创建IO表 PLC状态变为编程状态 双击IO表和单元设置,点击创建IO图标,创建IO表PLC本地I/O 地址,输入0-1通道；输出2-3通道.本地PLC设定完成.1.2.1 PLC硬件连接（压边工位）二、远程PLC组态2。1.1硬件连接在完成本地PLC组态的基础上将鼠标放在DEVICE NET上按右键，继承设定启动。按传送此节点注册到主站单元63上网络节点号双击主站单元CJ1WDRM21，弹出如下对话框，可以查看远程IO对应PLC地址。映射的地址节点号映射的地址节点号2.2.1硬件连接（压边工位）三、路由表设置3.1.1、设单元号PLC1：以太网单元号拨到1;DEVICE NET 拨到3；CONTROL NET拨到5。PLC2：以太网单元号拨到0；DEVICE NET 拨到2；CONTROL NET拨到5。PLC3：以太网单元号拨到1；DEVICE NET 拨到3;CONTROL NET拨到5.PLC4：以太网单元号拨到0;DEVICE NET 拨到3；CONTROL NET拨到5.3.1.2、规划网络3.1.3、启动路由表 将编程器与PLC1连接按表查看第三槽CONTROL NET2号网络第二槽DEVICE NET 3号网络第一槽以太网1号网络第三槽单元号5第二槽单元号3第一槽单元号1按确定按下载到PLC13。2。1、启动路由表 将编程器与PLC2连接按表查看第二槽DEVICE NET 3号网络第一槽以太网1号网络第三槽单元号5第二槽单元号2第一槽单元号0第三槽CONTROL NET2号网络按确定Unit No。 单元号,设定范围015（0F)，决定网络模块在本PLC的地址，地址为:1500+ Unit No。*25,所以PLC机架上的网络模块的节点号不能重复。Node No. 节点号,指网络中不同的节点，设定范围因网络类型不同而不同，如DeviceNet的设定范围0-63，所以挂在网络中的单元地址不能重复.总清四、 以太网设定双击IO表中的CJ1WETN21单元，弹出如下对话框，设置相应的IP地址和子网掩码，并传送到PLC。五、 Controller Link网络组态设置相应硬件的网络地址，在IO表中右键单击CJ1W-CLK21模块，如下图，启动网络组态软件。Controller Link （Net)连接传送确定选择CONLINK右键双击节点1确定。双击节点2确定.双击节点3确定。双击节点4确定。双击节点5无法连接到节点5。确定。删除节点5。节点4的发送区，首地址0，MOV 3200 0节点4，接收节点3的首地址。A I 10.XX接收区，地址D30，长度10个字，来自节点1节点4，接收节点1的地址。A I 30.XX发送区，地址0，发送长度10个字发送区接收区节点4，接收节点2的首地址。A I 20.XX按设定PLC1，发送区首地址为50.PLC1，发送区首地址为50.上料工位PLC2程序工件传送到位3300。6传送带上有工件3301.7下降工件到位3300.5夹紧1在2号PLC 3301.3紧3301。4松开到位夹紧2在1号PLC 3300.9紧3300.8松开到位 56 76。9 76.8夹紧3在2号PLC 3300.0紧3300。1松开到位夹紧4在2号PLC 3300。7紧3301.0松开到位夹紧5在2号PLC 3300。2紧3300.3松开到位夹紧6在2号PLC 3301.1紧3301。2松开到位夹紧7在2号PLC 3301。5紧3301。6松开到位取反限位2紧3301。15 限位2松3301.141PLC取2PLC W0。4在108.4
