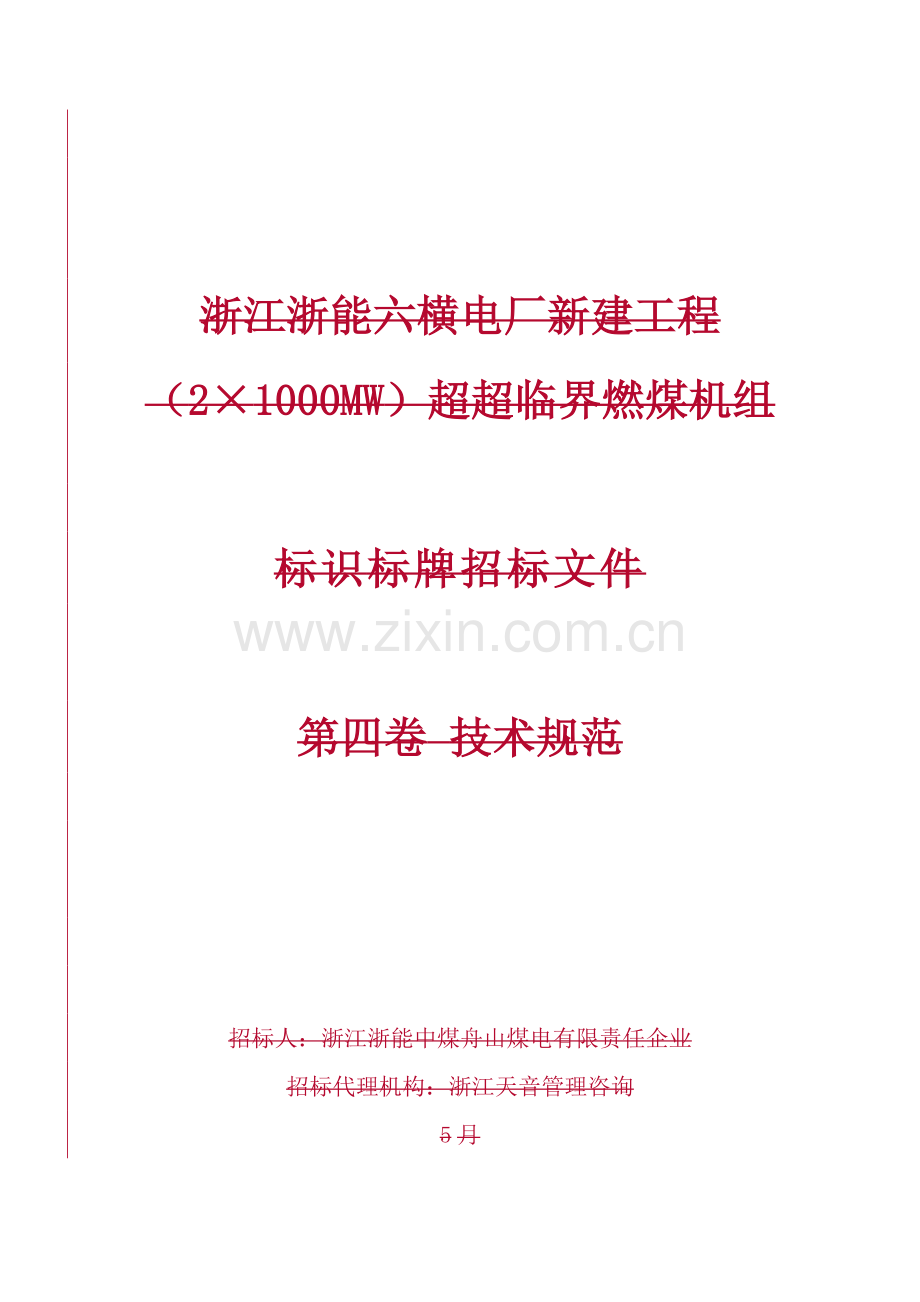

浙江浙能六横电厂新建工程
（2×1000MW）超超临界燃煤机组

标识标牌招标文件

第四卷 技术规范

招标人：浙江浙能中煤舟山煤电有限责任企业
招标代理机构：浙江天音管理咨询
5月

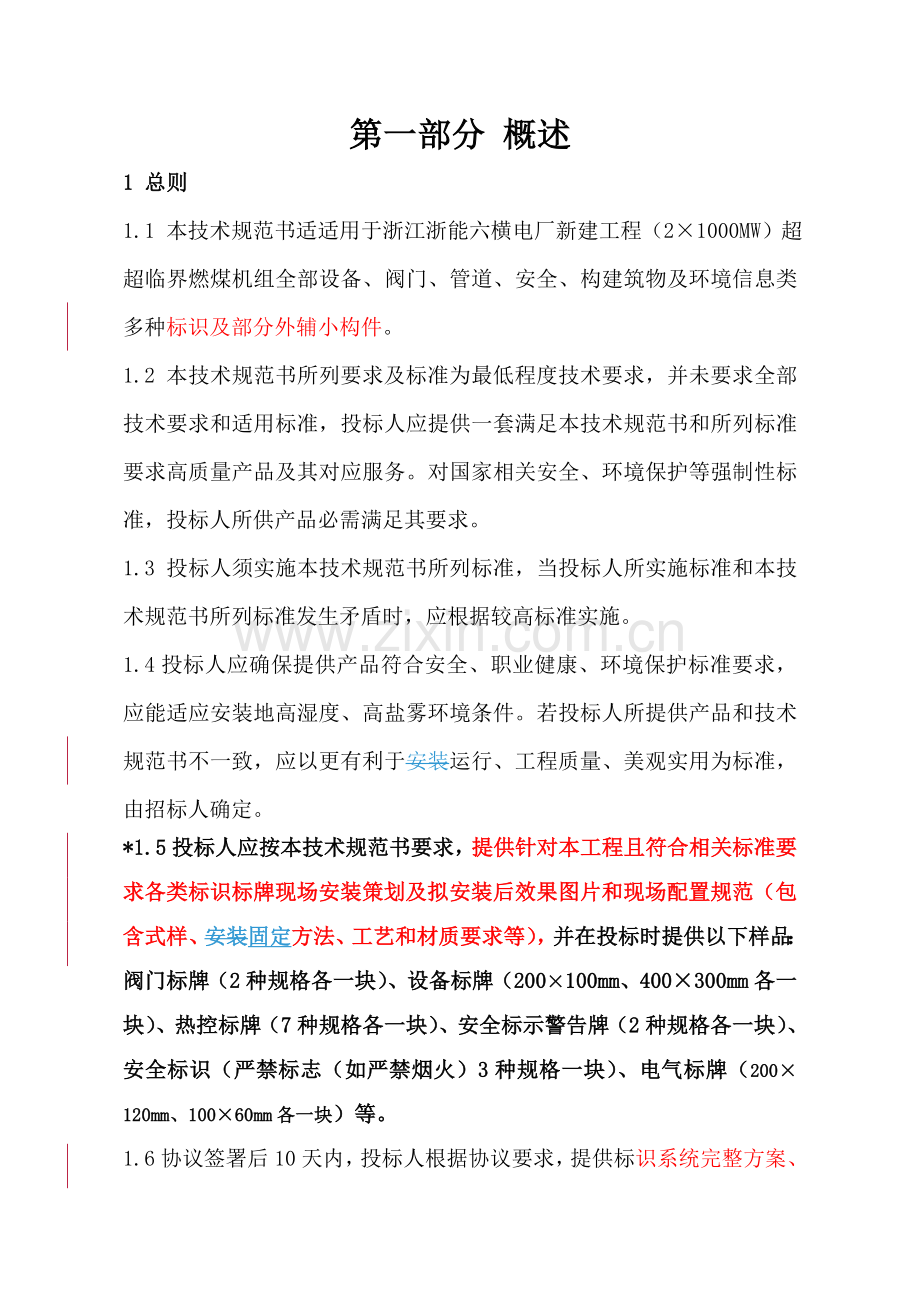

第一部分 概述
1 总则
1.1 本技术规范书适适用于浙江浙能六横电厂新建工程（2×1000MW）超超临界燃煤机组全部设备、阀门、管道、安全、构建筑物及环境信息类多种标识及部分外辅小构件。
1.2 本技术规范书所列要求及标准为最低程度技术要求，并未要求全部技术要求和适用标准，投标人应提供一套满足本技术规范书和所列标准要求高质量产品及其对应服务。对国家相关安全、环境保护等强制性标准，投标人所供产品必需满足其要求。
1.3 投标人须实施本技术规范书所列标准，当投标人所实施标准和本技术规范书所列标准发生矛盾时，应根据较高标准实施。
1.4投标人应确保提供产品符合安全、职业健康、环境保护标准要求，应能适应安装地高湿度、高盐雾环境条件。若投标人所提供产品和技术规范书不一致，应以更有利于安装运行、工程质量、美观实用为标准，由招标人确定。
*1.5投标人应按本技术规范书要求，提供针对本工程且符合相关标准要求各类标识标牌现场安装策划及拟安装后效果图片和现场配置规范（包含式样、安装固定方法、工艺和材质要求等），并在投标时提供以下样品：阀门标牌（2种规格各一块）、设备标牌（200×100mm、400×300mm各一块）、热控标牌（7种规格各一块）、安全标示警告牌（2种规格各一块）、安全标识（严禁标志（如严禁烟火）3种规格一块）、电气标牌（200×120mm、100×60mm各一块）等。
1.6协议签署后10天内，投标人根据协议要求，提供标识系统完整方案、样式、安装固定方法和工艺要求，由招标人进行确定。
1.7 投标人在投标时应对招标人标书提供每种规格标牌注明单价。
1.8 在签署协议以后（投料生产前），招标人有权提出因规范标准和规程发生改变而产生部分补充要求，投标人应在设计上给修改。具体项目由双方共同约定。
1.9 从投标阶段至协议实施完成全部技术资料均采取国际单位制。
1.10只有招标人有权修改本技术规范书。本技术规范书和协议正文含有相同效力。

2 规范和标准
本技术规范中包含全部规范、标准（包含一切有效补充或附录）均为最新版本，若发觉本规范书和参考文件之间有不一致之处，投标人应向招标人书面说明，并由招标人最终决定。如投标人使用本规范书以外规范和标准，应取得招标人同意。
《安全色》（GB 2893—）
《安全标志及其使用导则》（GB 2894—）
《工业管道基础识别色、识别符号和安全标识》（GB 7231—）
《消防安全标志设置要求》（GB 15630—1995）
《消防安全标志》（GB 13495—1992）
《道路交通标志和标线》（GB 5768—）
《工作场所职业病危害警示标识》（GBZ 158—）
《图形符号 安全色和安全标志 第1部分：工作场所和公共区域中安全标志设计标准》（GB/T 2893.1—）
《火力发电企业生产安全设施配置》（DL/T 1123-）
《火力发电厂保温油漆设计规程》（DL/T5072-）
3 双方责任
3.1 招标人责任
3.1.1 负责提供需要制作标识标牌估算数量、规格及材质要求清单，提供协议实施阶段制作具体清单。
3.1.2 负责指定标识标牌安装固定具体地点和具体层位位置。
3.1.3 有权根据国家和电力行业及招标人相关安全生产、劳动职业卫生法规、制度对中标人在生产区域内对中标人施工进行监督和管理，并经过扣款形式对中标人违规行为进行约束。
3.1.4 有权追究因中标人在招标人生产区域内施工人员违反相关安全要求和作业程序给招标人造成一切损失。
3.1.5 中标人最终下料制作前全部标识标牌样式由招标人最终确定。
3.2 投标人责任
3.2.1 负责根据招标人提供清单，生产、供给符合本规范书要求和国家相关标准、规范标识标牌和固定需要材料、配件和工具。若本规范书要求和国家相关标准规范不符，投标人应向招标人提出，由招标人最终确定。
3.2.2 负责标识标牌运输和安装悬挂工作（安装需要材料、配件和工具由投标人负责），投标人必需确保安装配件材料要求和并符合安装固定质量要求。
3.2.3 投标人施工人员在经过招标人安监部门安全考试合格后方可进行现场标识标牌安装工作，并遵照本招标文件附件X10《安健环文明施工协议》。
3.2.34 中标人应严格管理，确保进入工地现场施工人员遵守国家和招标人各项安全生产工作要求，接收招标人监督和管理；。
3.2.5中标人施工人员在施工中，如因违反招标人各项安全生产工作要求和作业程序而造成一切后果由中标人自负。
4 技术要求
4.1 总体要求
*4.1.1 全部要求用不锈钢金属标识标牌、支架、安装固定配件均采取等级不低于304号不锈钢，含有良好抗腐蚀性；全部反光膜选择3M品牌或“相当于”七年工程级反光膜；全部ABS材料选择台塑品牌或“相当于”；全部安装固定用胶材为选择3M品牌或“相当于”耐高温胶。
4.1.2 全部户外、和海水接触和其它要求用不锈钢标识标牌除材质要选择4.1.1要求外，还应采取7年工程级进口3M反光膜贴膜防腐，且投标人在投标文件中应具体列出该防腐方法并提供保质期年限。
*4.1.3 全部安全标识标牌采取膜膜相贴工艺；全部构建筑物标牌采取膜膜相贴工艺；全部热机阀门牌采取蚀刻工艺；全部热工标识牌（除采取ABS材质标牌）采取蚀刻工艺；室内电气标识牌采取丝印工艺（除采取ABS材质标牌）；化水区域阀门牌采取反光滴塑工艺。
*4.1.4 ABS塑料标牌加工制作采取雕刻工艺，着色工艺为高光玻璃油墨。
*4.1.5 全部标识标牌中字体、颜色、形状、大小等应严格根据国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-）标准实施。
4.1.6 中标人应按招标人要求提供配套配件负责现场标识标牌安装。
4.1.7 标识标牌表面应光滑、平整、无变形，含有较强耐温、耐腐蚀性，安装简单牢靠，确保不褪色、不老化、不起壳，保质以上；规格在200×100mm及以上设备牌要求四角折边20mm，四个边角要求满焊抛光。
4.1.8 各标识标牌尺寸必需符合要求，标识标牌内容、字体、字体颜色及底色符合要求，并严格按招标人提供清册及版式要求制作，依据内容、字体大小按标牌尺寸合理设计，同一标牌字体应大小协调，排列整齐。投标人负责全部标识标牌运输及现场安装能为招标人按技术规范要求正常使用。
4.1.9 管道、罐体等设备（设施）色环、箭头标志、介质名称等数量应依据提供清单进行现场测绘为准，并应符合相关标准规范。
4.2 安全环境信息类标识
4.2.1 安全标识实施国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-）标准。
4.2.2 环境标志实施国家环境保护图形标志标准。
4.2.3 部分环境信息类标识标牌规格及内容需要以现场测绘为准。
4.2.4 安全环境信息类标识制作应满足安装要求：牢靠固定要求牢靠，安全环境信息类标志牌固定方法应采取固定方法采取带后架四边固定方法，由中标人负责运输和现场安装。
4.3 油漆类标识
4.3.1 实施国家能源局《火力发电企业安全设施规范配置》（DL/T 1123-）标准。
4.3.2 按油漆附着基面选择对应油漆；施工要求高光、光亮、饱满、；厚度均匀、；厚度大于0.3mm；边角无毛刺，无渗漏；线条笔直。
4.3.3 油漆标识应含有防晒，防龟裂基础性能。

第二部分 分述
一、设备、阀门、盘柜和管道标识牌
1 设备标识牌
设备标识牌材质采取不低于304号不锈钢；使用红字红框，字体为黑体；标识牌厚度大于招标人提供制作清单要求厚度；设备标识牌采取蚀刻工艺。
1.1 主设备标识牌
1.1.1 主设备标识牌参数（单位：mm）
参数
种类
B
A
B1
A1
甲
700
500
650
450
乙
600
450
550
400
丙
500
400
460
360
1.1.2 主设备标识牌制作标准
标识牌上要有汉字名称和KKS编码，KKS码写在汉字名称下方。

汉字名称
KKS编码

B1
A1
B

A

1.2 关键辅机设备标识牌
1.2.1 关键辅机标识牌参数（单位：mm）
参数
种类
B
A
B1
A1
甲
500
400
460
360
乙
400
300
364
264
丙
200
100
190
90
1.2.2 关键辅机标识牌设备制作标准
标识牌上要有汉字名称和KKS编码，KKS码写在汉字名称下方。

汉字名称
KKS编码

B1
A1
B

A

1.3 通常辅机设备标识牌
1.3.1 通常辅机设备标识牌参数（单位：mm）
参数
种类
B
A
B1
A1
甲
200
100
190
90
乙
100
60
90
50
1.3.2 通常辅机设备标识牌制作标准
标识牌上要有汉字名称和KKS编码，KKS码写在汉字名称下方。

汉字名称
KKS编码

B1
A1
B

A

1.4 设备标识牌制作要求
采取不锈钢蚀刻工艺，不锈钢材料不低于304号，厚度应达成招标 人提供清单足厚要求；规格在200×100mm及以上设备标识牌均要求四角折边20mm，四个边角要求满焊抛光。室内电气设备标识牌采取纯铝板覆反光膜，反光膜为3M 七年工程级，采取丝网印刷工艺。
标识牌要求能牢靠固定，并1.5 安装要求
面向主巡回检验路线，要求固定牢靠，全部安装配件要求为304号不锈钢；若需要固定安装时需用支架，要求使用304号不锈钢材料。设备标识牌固定在设备本体上设备标识牌上，采取标识牌框架内部有固定模板支架方法，使标牌整体美观，表面看不到安装钉铆钉（以下图）。

配套固定模板（材质为0.8mm厚304号不锈钢板）材质304不锈钢板）
2 阀门标识牌
全部阀门标识牌材质为不低于304号不锈钢，采取一体支架结构，使用红字红框，字体统一使用黑体。标识牌厚度大于1.0mm足厚；除化学专业采取滴塑反光工艺确保防腐外，其它标识牌采取蚀刻工艺。
2.1 热机阀门标识牌
2.1.1 热机阀门牌参数（单位：mm）
参数
种类
B
A
A1
热机阀门（mm）
80
70
50
2.1.2 热机阀门牌制作标准
热机阀门牌上要有汉字名称和KKS编码，KKS码写在汉字名称下方，字体为红色黑体。标识牌上部带阀门转向标识和介质颜色，介质颜色按《设备设施色彩管理方案》（Q/ZNZD1342-）要求实施。

2.2 热机阀门标识牌制作要求
2.2.1热机阀门标识牌用不锈钢304号，厚度为1.0mm足厚；
2.2.2化学区域采取不锈钢滴塑反光工艺防腐，不锈钢为304，厚度为1mm足厚；反光膜为3M七年工程级反光膜；滴塑厚度为2mm。
2.2.3阀门标识牌整体设计制作安装用直通脚，支脚和标识牌做成一个整体，不带牌套，一次冲压成型。支脚长度为120 40 mm，宽度为25mm15mm，确保其硬度，以至安装后不会歪斜卷曲（见下图）。

2.2.4投标人应提供在阀门支撑杆上或阀门保温套上304号不锈钢喉箍扣，同时依据招标人现场情况提供多个扣圈规格，适合现场要求，另请在投标文件中具体说明和一体标识牌连接方法。阀门标识牌将2.3 安装要求和固定方法
面向阀门手轮正面固定安装，。一体标识牌支脚固定在304不锈钢喉箍上，将喉箍扣到阀门支撑杆上或阀门保温套上，不得安装在阀门手轮上和法兰螺栓上，固定后不得妨碍阀门操作。小型管道阀门法兰螺栓较小可直接紧紧围绕在管道上，面向阀门手轮正面或主巡检路线。。投标人应依据招标人现场情况提供多个扣圈规格，适合现场要求，并负责运输及现场安装。喉箍材质必需是304不锈钢，并具体说明和一体标识牌连接方法。
2.4热工仪表测点、盘柜、阀门、实施机构标识牌
2.4.1仪控测点包含：压力、流量差压、液位等各类变送器、压力表、热电偶、热电阻、双金属温度计、压力开关、转速、位移等各类就地测量元件，规格75mm×25mm，无框黑字内刻，文字上（或右）为设备名称KKS码，下（或左）为KKS码设备名称，文字为黑体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法采取固定方法将采取粘贴或挂牌：若测量仪表在保温箱内或固定在仪表架上则采取粘贴方法(参考附图1，材质采取1.52mm厚ABS 3M高强度粘胶)，不然一律采取挂牌方法(参考附图2，材质为1mm厚304不锈钢板，顶部打孔。
汉字名称

汉字名称
KKS码

功效码
KKS码

功效码

附图1（75mm×25mm×2mm）

附图2（25mm×75mm×1mm）
2.4.2保温保护箱规格：150mm×40mm×2mm材质采取1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为KKS码，下为保温保护箱五个字。固定方法采取固定方法将采取粘贴。以下图所表示：
KKS码
保温保护箱

2.4.3就地大控制柜规格：150mm×80mm×2mm，材质采取1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为设备名称KKS码，下为KKS码设备名称，文字为黑体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法采取固定方法将采取粘贴。以下图所表示：
汉字名称

KKS码

2.4.4就地小控制盘、电磁阀柜、就地接线盒规格：80mm×40mm×2mm，材质采取1.52mm厚ABS 3M高强度粘胶，无框白底黑字内刻，文字上为设备名称KKS码，下为KKS码设备名称，文字为黑体（字体大小根据牌子尺寸合理安排，以美观为主）。固定方法采取固定方法将采取粘贴。以下图所表示：
汉字名称

KKS码

2.4.5电动门动力柜规格：210mm×297mm×2mm，材质采取1.52mm厚ABS3M高强度粘胶，红框白底红字内刻，文字上为KKS码，下为柜子名称，文字为（字体大小根据牌子尺寸合理安排，以美观为主），再下面为柜内空气开关排序表(参考附图3，材质采取1.52mm厚ABS 3M高强度粘胶)，固定方法采取固定方法将采取粘贴。柜内空气开关规格：40mm×20mm×2mm，材质采取1.52mm厚ABS 3M高强度粘胶，无框白底红字内刻。文字上为KKS码，下为设备名称，文字为黑体（字体大小根据牌子尺寸合理安排，以美观为主），参考附图4，材质采取1.52mm厚ABS 3M高强度粘胶，固定方法采取固定方法将采取粘贴。以下图所表示：
KKS码
汉字名称

序号
KKS码
汉字名称
1

2

3

4

5

6

7

8

附图3，210mm×297mm×2mm，1.5mm厚ABS 3M高强度粘胶

KKS码
汉字名称

附图4，40mm×20mm×2mm， ABS 3M高强度粘胶
2.4.6压力流量变送器、压力表、压力开关、液位开关二次阀、阀组、排污阀规格：75mm×25mm×0.8mm，无框黑字内刻，材质为0.8mm厚304不锈钢板，顶部打孔。以下图所表示：

KKS码
汉字名称

2.4.7和阀门、挡板不直接相连电动、气动实施机构规格：80mm×40mm×1mm，无框黑字内刻，材质为1mm厚304不锈钢板，左为KKS码、右为设备名称（字体大小根据牌子尺寸合理安排，以美观为主），顶部打孔。固定方法采取固定方法将采取挂牌方法。以下图所表示：

KKS码
汉字名称

2.4.8 ABS材料选择台塑品牌一级品，厚度1.52.0mm，无色差；工艺用电脑精雕，油漆用材料本色漆；四条边线均要求是电脑雕刻成型，不得用裁断机裁出来，确保成品四边均匀无色差。
2.4.9 采取304不锈钢材料，设备标识牌厚度1mm足厚，仪表阀门标识牌厚度0.8mm足厚，除化学采取滴塑反光工艺确保防腐，其它标识牌采取蚀刻工艺。

3 电气设备、屏柜标识牌
采取铝板覆反光膜制作丝印工艺，采取双重编号，除接地刀闸使用白底黑字黑框外统一采取白底红字红框。标识牌后备3M高强度粘胶，直接粘在盘柜门楣或面板上。制作时名称中字母数字为一整体，字母数字中间不能有空格，比如：“220kV”不能写成“2 2 0 kV”。
3.1 制作要求
标识牌尺寸依据电气设备及屏柜尺寸现场测量制作（详见供货清单），标识牌上要有汉字名称和KKS编码，KKS码写在汉字名称下方。

3.2 材料要求
材料选择纯铝板，反光膜为3M七年工程级反光膜；安装用胶材为3M品牌耐高温胶。
3.3 安装要求
因为电气屏柜特殊性，将不得在屏柜上打孔拉铆固定；而采取标识牌备3M高强胶自粘，直接粘连在屏柜门楣或面板上。
4 建构筑物标识牌
4.1 建构筑物标识牌参数（单位：mm）
参数
种类
B
A
B1
A1
甲
1000
800
920
720
乙
500
400
460
360
丙
400
300
364
264
丁
200
100
190
90
以上为参考尺寸，招标方提供供货清单作为此次招标参考，现场制作时应依据建构筑物结构、尺寸及最终整体安装后效果最终由招标人确定。
4.2 建构筑物标识牌设备制作及安装要求
建构筑物标识牌采取不锈钢反光，采取膜膜相贴工艺，材料不得低于不锈钢304号不锈钢，厚度应达成招标人提供清单足厚要求；反光膜为3M 七年工程级反光膜，规格在200×100mm及以上要求四角折边20mm，四个边角要求满焊抛光。标识牌上要有汉字名称。技术等同于固定安装设备类标识。
安装位置要朝向关键道路或通道，要求固定牢靠，全部安装配件要求为304不锈钢；若安装时需用支架要求使用304不锈钢材料。采取标识牌框架内部有固定模板支架方法，表面看不到安装钉铆。标识牌要求能牢靠固定，固定位置要朝向关键道路或通道，全部配件要求为304号不锈钢；若需要固定支架，使用304号不锈钢材料。采取标识牌框架内部有固定模板支架方法，使标牌整体美观，表面看不到铆钉。
5 管道标识
对于外径大于76mm管道，管道标识采取高光油漆直接印刷在保温皮表面或裸管表面；对于外径小于76mm管道，当在管道上直接涂刷介质名称及介质流向箭头不易识别时可设置标牌；标牌材料选择纯铝板和3M 7年工程级反光膜，铝板厚度为1.0mm，工艺为膜膜相贴。
5.1对于主蒸汽、再热蒸汽、抽汽、给水及疏水等保温管道，管道标识上介质名称和介质流向箭头位置和形状参考下图要求制作，并标上介质参数（依据投标人要求包含但不限于压力、温度等参数）。

保温层外直径或
管道直径
规格（mm）
a
b
c
d
e
≤100
40
60
30
100
60
101－200
60
90
45
100
80
201－300
80
120
60
150
100
301－500
100
150
75
150
120
＞500
120
180
90
200
150
5.2对于除5.1条以外其它不保温管道，管道标识上介质名称和介质流向箭头位置和形状参考DL/T5072-《火力发电厂保温油漆设计规程》要求制作，并标上介质参数（依据投标人要求包含但不限于压力、温度等参数）。
5.3 安装要求
5.3管道标识要求整体印刷美观，文字排列整齐，文字间隔相等。架空管道要双面均标识，长度在10米以上管道每隔10米标识一次，各管道穿层或穿墙处均要标识，依据现场实际情况管道密集交叉时标识，各层管道均要标识。同个层面要求高度一致，整体做到美观整齐。对于管径小于76mm安装管道标牌制作时时区分裸管和保温管，标识牌安装前依据管径做对应弧度；，固定方法将采取：保温管标识直接铆接在保温外皮上，若，是裸管采取专用喉箍绑定在管道上。
6 管道焊口标牌
管道焊口标牌做法及工艺见实样。

7 氢气管道标识桩
采取304不锈钢桩，管桩加注颜色和文字说明。

8 地下管网标识牌
对户外关键地下管道剖面图加装标识牌。技术等同于固定安装安全类标识，带支架，要求双面。
二、安全标识牌
关键分为固定安装类、运行操作类和检修临时提醒类，有严禁、警告、指令、提醒、职业卫生和环境信息等种类；材质上固定安装类和检修临时提醒类采取铝板反光；部分采取304号不锈钢；运行操作类用绝缘板反光（详见统计清单）。
1 安全标识
1.1 多种类对照图形
1.1.1 严禁标志
1.1.1.1 严禁标志是严禁大家不安全行为图形标志。
1.1.1.2 严禁标志牌基础形式是一长方形衬底牌，上方是圆形带斜杠严禁标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.1.3 严禁标志牌长方形衬底为白色，圆形和斜杠为红色，严禁标志符号为黑色。文字辅助标志衬底为红色，字为白色黑体字。
1.1.1.4 可依据现场情况采取以下7种规格。
1.1.1.5 严禁标志牌参数（α=45），单位：mm
型号
A
B
A1
D（B1）
D1
C
1
120
100
28
73
0.8D
0.08D
2
180
150
41
110
0.8D
0.08D
3
290
240
67
177
0.8D
0.08D
4
460
370
106
281
0.8D
0.08D
5
740
600
170
451
0.8D
0.08D
6
1150
920
265
702
0.8D
0.08D
7
1820
1460
419
1110
0.8D
0.08D
1.1.1.6 严禁标志牌制图标准：
C
A1
D1
B1

A
B
D
α

1.1.2 警告标志
1.1.2.1 警告标志是提醒大家对周围环境引发注意，以避免可能发生危险图形标志。
1.1.2.2 警告标志牌基础形式是一长方形衬底牌，上方是正三角形警告标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.2.3 警告标志牌长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，文字辅助标志为白底黑框，字为黑色黑体字。
1.1.2.4 可依据现场情况采取以下7种规格。
1.1.2.5 警告标志牌参数（α=45。），单位：mm
型号
A
B
A1
A2
C
1
150
120
92
35
0.06A1
2
230
190
140
53
0.06A1
3
360
290
220
83
0.06A1
4
580
470
354
133
0.06A1
5
920
740
561
212
0.06A1
6
1450
1160
885
334
0.06A1
7
2300
1840
1403
529
0.06A1
1.1.2.6 警告标志牌制图标准：
A2
A1
B1
A
B

1.1.3 指令标志
1.1.3.1 指令标志是强制大家必需做出某种动作或采取防范方法图形标志。
1.1.3.2 指令标志牌基础形式是一长方形衬底牌，上方是圆形指令标志，下方为矩形文字辅助标志，图形上、中、下间隙相等，左、右间隙相等。
1.1.3.3 指令标志牌长方形衬底为白色，圆形衬底为蓝色，标志符号为白色。文字辅助标志衬底为蓝色，字体为白色黑体字。
1.1.3.4 可依据现场情况采取以下7种规格。
1.1.3.5 指令标志牌参数（单位：mm）
型号
A
B
A1
D（B1）
D1
C
1
120
100
28
73
0.8D
0.08D
2
180
150
41
110
0.8D
0.08D
3
290
240
67
177
0.8D
0.08D
4
460
370
106
281
0.8D
0.08D
5
740
600
170
451
0.8D
0.08D
6
1150
920
265
702
0.8D
0.08D
7
1820
1460
419
1110
0.8D
0.08D
A1
B1
危 险
A
B
D

1.1.4 提醒标志
1.1.4.1 提醒标志是向大家提供某种信息（如标明安全设施或场所等）图形标志。
1.1.4.2 提醒标志牌基础形式是正方形衬底牌，内为圆形提醒标志，四面间隙相等。
1.1.4.3 提醒标志牌衬底为绿色，圆形为白色，字为黑色黑体字。
1.1.4.4 可依据现场情况采取2种规格。
1.1.4.5 指令标志牌参数：A=250mm，D=200mm或A=160mm，D=128mm
1.1.4.6 指令标志牌制图标准：
A
急 救
泄漏处理
储运要求
危险性
D

1.1.4.7 提醒标志方向辅助标志
提醒标志提醒目标位置时要加方向辅助标志。按实际需要指示左向或下向时，辅助标志应放在图形标志左方，如指示右向时，则应放在图形标志右方。
1.2 固定安装类安全标识牌
1.2.1 版面要求

1.2.2 制作要求
材料选择铝板反光，厚度为1.81.2mm足厚，反光膜用3M七年工程级；采取膜膜相贴工艺；各类安全标识牌中红色和黄色要求用反光膜本色膜，预防紫外线褪色，确保使用以上不褪色。各安全标识牌折边，带配套固定内置模板，四角满焊抛光。

标志牌后面配套内置固定模板（材质为0.8mm厚304不锈钢板）应删除
1.2.3 安装要求
配件必需是304号不锈钢，配套固定模板；安装在墙面等平面上标识牌不得粘贴，将必需采取打膨胀钉固定，而非粘贴方法，标识牌底边距地面1500mm；“以后上下”标识牌位置和安装在起始栏杆上时斜度和楼梯一致；安装在栏杆上标识牌需要提供配套后架（可用抱箍），临空固定标识牌安装需要提供支架（材质为304号不锈钢），确保未来安装后不会产生锐角伤人和美观。
1.3 检修临时提醒类
技术等同固定安装类安全标识牌，无须安装，提供配套双面支架，支架高度为1200mm，宽度和标识牌等宽，以备临时突发情况或常规现场使用（安装配件材质为304号不锈钢）。（安装配件材质为304不锈钢）增加
1.4 运行操作用安全标识牌
关键包含“严禁合闸、有些人工作”、“严禁合闸、线路有些人工作”、“严禁操作、有些人工作”、“止步，高压危险”、“已接地”、“带电设备”、“严禁攀登、高压危险”、“在此工作”、“以后上下”等，技术方案等同固定类安全标识。
1.4.1 制作要求
材料采取绝缘板反光，反光膜用3M七年工程级，采取丝网印刷工艺。绝缘板厚度为2mm。全部运行操作用安全标识牌必需进行连续编号，要求编号无反复。
1.4.2　　 安装方法
直接在标志牌上方居中打两个等边距5 mm大孔，在按标志牌大小系挂纯棉绳；或后面带磁性材料，可直接吸附在设备表面。
2 职业健康类标志牌
2.1 化学MSDS
材质工艺：材质用雪弗板反光防腐，雪弗板厚度为30mm10mm，反光膜为3M 7年级工程反光膜。
2.2 噪声作业岗位职业病危害通知卡
技术等同于固定安装安全类标识。
2.3 粉尘作业岗位职业病危害通知卡
技术等同于固定安装安全类标识。
技术等同于固定安装安全类标识。
2.4 氨区重大危险源安全警示牌和危险物质安全周知牌
根据《浙江省安全生产监督管理局相关统一规范设置重大危险源安全警示牌通知》（浙安监管危化〔〕110号）要求内容和形式设置。技术等同于固定安装安全类标识。
2.5 紧急洗眼水标志
技术等同于固定安装安全类标识。
3 消防类标识牌
3.1 灭火器标志和灭火器箱标志牌（检验内容及使用方法标牌）
技术等同于固定安装安全类标识。
3.2 地上消火栓标志
技术等同于固定安装安全类标识，支架采取双柱结构、材质304不锈钢，高1800mm，埋入地面600 mm。
3.3 灭火器性能标志（不适用电火）
技术等同于固定安装安全类标识。
3.4 火警电话标志
技术等同于固定安装安全类标识。
3.5 消防设备操作指示牌
技术等同于固定安装安全类标识。
3.6 紧急出口标志牌
技术等同于固定安装安全类标识。
3.7 防火关键部位标志牌
技术等同于固定安装安全类标识。
4 标高荷重标志牌
技术等同于固定安装安全类标识牌。
材质工艺：除起重设备用高光红色磁漆直接喷刷在抓钩上外其它等同固定安装安全类标识牌。
5 电梯系统标识
5.1 注意轿箱是否到位警告标识
技术同固定安装安全类标识牌。
5.2 电梯道口警戒线
材质工艺：路标漆刷刻。
5.3 电梯各层关键设备对位牌（含标高）
技术同固定安装安全类标识牌
5.4 电梯安全使用注意事项、电梯各层关键设备汇总标识牌（含标高）
技术同固定安装安全类标识牌。
5.5 电梯内部各层关键设备、电梯安全使用注意事项和常见应急电话合一标识牌
材质工艺：304不锈钢厚度21.0 mm，堆金工艺预防划伤。
6 室外立式橱窗---安全宣传类（采取2.0mm足厚304不锈钢支架）
关键有：进入生产区域须知、基础应急响应步骤图、紧急疏散地域图、安全标志展示牌、全厂色标等。
材质工艺：进口阻燃亚克立，车贴写真。
二、油漆类标识
1 严禁阻塞线、预防碰头线、预防绊跤线、安全警戒线、机组分界线、安全通道、接地引下线等
材料上依据附着物表面材质选择，水泥地面用标漆，防腐油漆表面用相溶高光油漆，全部油漆面要求按安规要求现场均匀涂刷，各线条边线要求笔直无渗漏无毛刺。
2 预防踏空线
材料上用不锈钢3M道标，304不锈钢厚度为2.01.5 mm，宽度为150 mm，一边卷边0.3 mm，需提供安装用配套格栅板夹和不锈钢螺栓。
3 主变、启备变高风险区域加装区域界定线标识（黑黄色）
铝反光，3M 七年反光膜膜相贴工艺。
4、转动设备转向标识。
三、外辅小构件
1 消防通道标识牌
材质工艺：2mm1mm足厚304不锈钢构件、汽车烤漆、3M七年反光贴。
2 消防沙箱及整套应急工具
材质工艺：材料为钢构喷塑。
3 机组导向标识牌和机组组别标识牌（机组间隔）
材质工艺：材料用超薄灯箱做外框，图案丝印反光膜；安装在栏杆上标识牌要求提供带304不锈钢支架。
2 主厂房内各楼梯口引导标识
材质工艺：楼梯口引导标识材料用超薄灯箱做外框，图案丝印反光膜。
3 主厂房各大门标识（开关室、电子室除外）
各大门标识采取不锈钢304，标准同建构筑物标识牌，做成长方形固定在门楣上。在多种推拉门上标识其操作方法“推、拉”，预防误推误撞。
6 基础应急报警步骤和现场触电抢救指南标志
技术等同于固定安装安全类标识。
7 升压站、氨区、集控室进出安全须知
技术等同于固定安装安全类标识。
8 地线接地端标识
技术等同于固定安装安全类标识。
9 爬梯闭锁
材质工艺：304不锈钢，厚度为1mm足厚，反光膜用3M 7年工程级，面板上带“严禁攀登、高压危险”安全警告牌，面板反面带“以后上下”安全通告牌。
11 沉降观察点护罩
材质工艺：304不锈钢构件，编号牌蚀刻。
12 10 防小动物挡板
材质工艺：304不锈钢构件，高400mm，厚70 mm，带预防绊脚线标识。
13 11 电动葫芦操作手柄盒和警告牌
材质工艺：304不锈钢构件。
14 12 空气呼吸器定置柜
材质工艺：304不锈钢构件喷蓝色汽车漆。
15 13 各层关键设备及消防设施分布图
技术等同于固定安装安全类标识。
材质工艺：欧式橱窗，航空铝材。
四、厂区道路系统标识
1 道标
材质工艺：材料用热熔胶直接划涂。
2 交通标识（含限速、限高）
材质工艺：支架用镀锌钢管，标识牌用铝板反光，铝板厚度为3mm2mm，反光膜为3M七年级反光膜，标识牌卷边5 mm。以专业喉箍固定在镀锌管上，在深埋入地面。镀锌管长度为3米，埋入地面以下50cm，要求做水泥基础。
3 电气区域限高标识
技术同交通标识。
4 道路命名标识（含停车场标识牌等）
材质工艺：技术同交通标识。
五、供货范围
供货范围依据供货清单，但不仅限于清单。即使在供货清单中未列出，但确实是招标人供货范围内应该有，而且是确保设备标牌美观和适用所必需，无尤其说明，均在投标人供货范围中，应由投标人提供且不发生协议外费用。投标人提供设备标牌应是全新，且技术优异、成熟可靠。
附表　　具体供货清单（包含但不限于）：
序号
类型
规格mm
材质
单位
数量
备注
1.
阀门标牌
80×70
1.0mm足厚304不锈钢
套

一体支架、蚀刻
80×70
1.0mm足厚304不锈钢，3M 7年工程级反光膜，滴塑厚度2mm
套
4000
一体支架、反光滴塑（化学）
2.
设备标牌
（热机）
700×500
2.01.0mm足厚304不锈钢
套
120
折边20mm，配套固定模板，蚀刻工艺
500×400
1.51.0mm足厚304不锈钢
套
530
折边20mm，配套固定模板，蚀刻工艺
400×300
1.51.0mm足厚304不锈钢
套
11001200
折边20mm，配套固定模板，蚀刻工艺
200×100
1.0mm足厚304不锈钢
套
1600
折边20mm，配套固定模板，蚀刻工艺
ABS工程级双色板雕刻塑料，厚度为3mm1.5mm
块
60100
连续编号，表面采取雕刻（化学专业警示牌）
100×60
1.0mm足厚304不锈钢
套
300
折边10mm，配套固定模板，蚀刻工艺
3.
热控标牌
75mm×25mm
2mm1.5mm厚ABS工程级双色板雕刻3M自粘胶
块
3000
设备标识牌,固定方法为粘贴
75mm×25mm
1mm厚304不锈钢板，顶部打孔
块
8000
设备标识牌,固定方法为挂牌
75mm×25mm
0.8mm厚304不锈钢板，顶部打孔
块
6000
仪表阀标识牌,固定方法为挂牌
150mm×40mm
2mm1.5mm厚ABS工程级双色板雕刻 3M自粘胶
块
250
保温保护箱标识牌, 固定方法为粘贴
150mm×80mm
2mm1.5mm厚ABS工程级双色板雕刻 3M自粘胶
块
200
就地大控制柜标识牌,固定方法为粘贴
80mm×40mm
2mm1.5mm厚ABS工程级双色板雕刻 3M自粘胶
块
650
