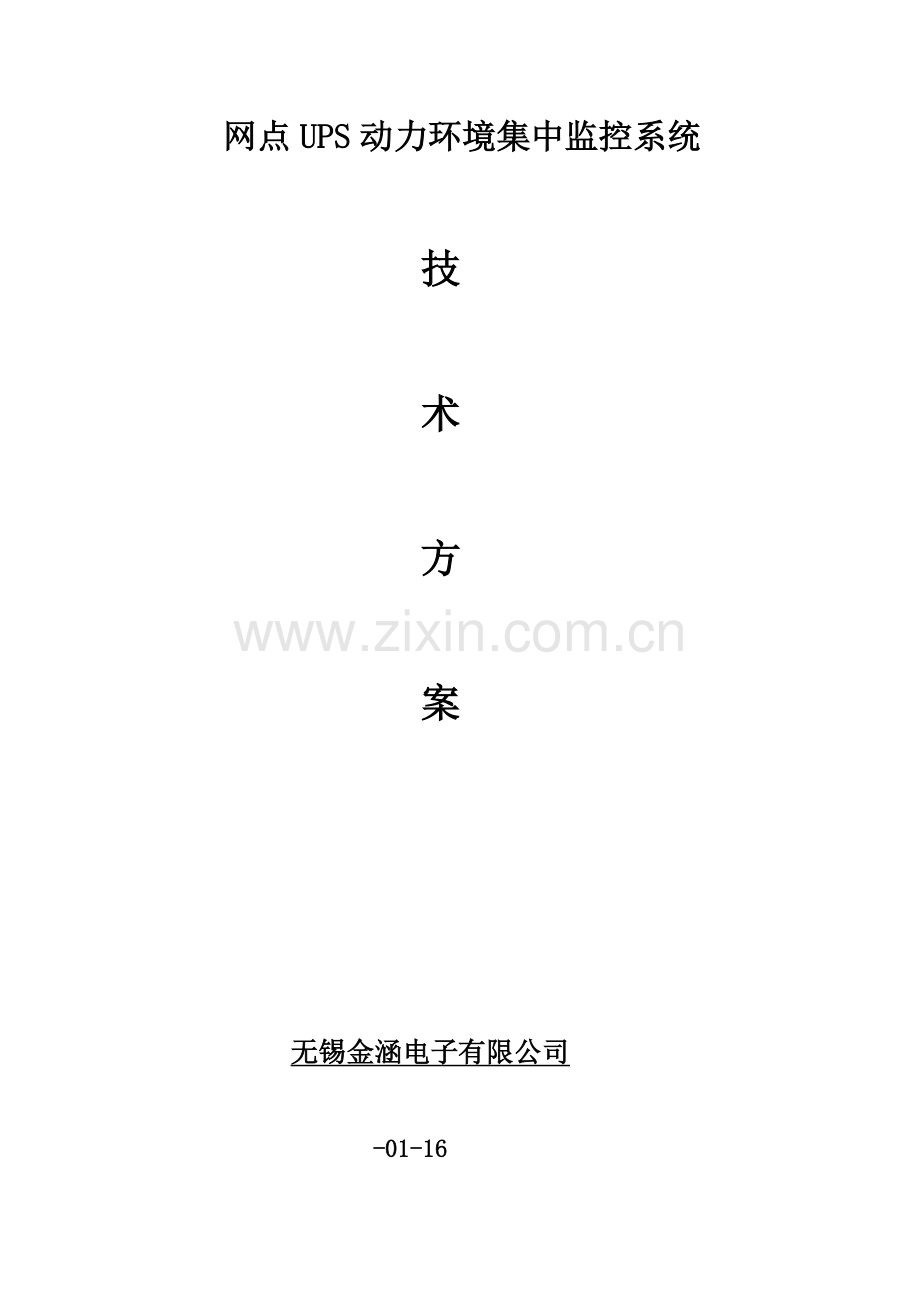

网点UPS动力环境集中监控系统

技

术

方

案

无锡金涵电子有限公司

-01-16

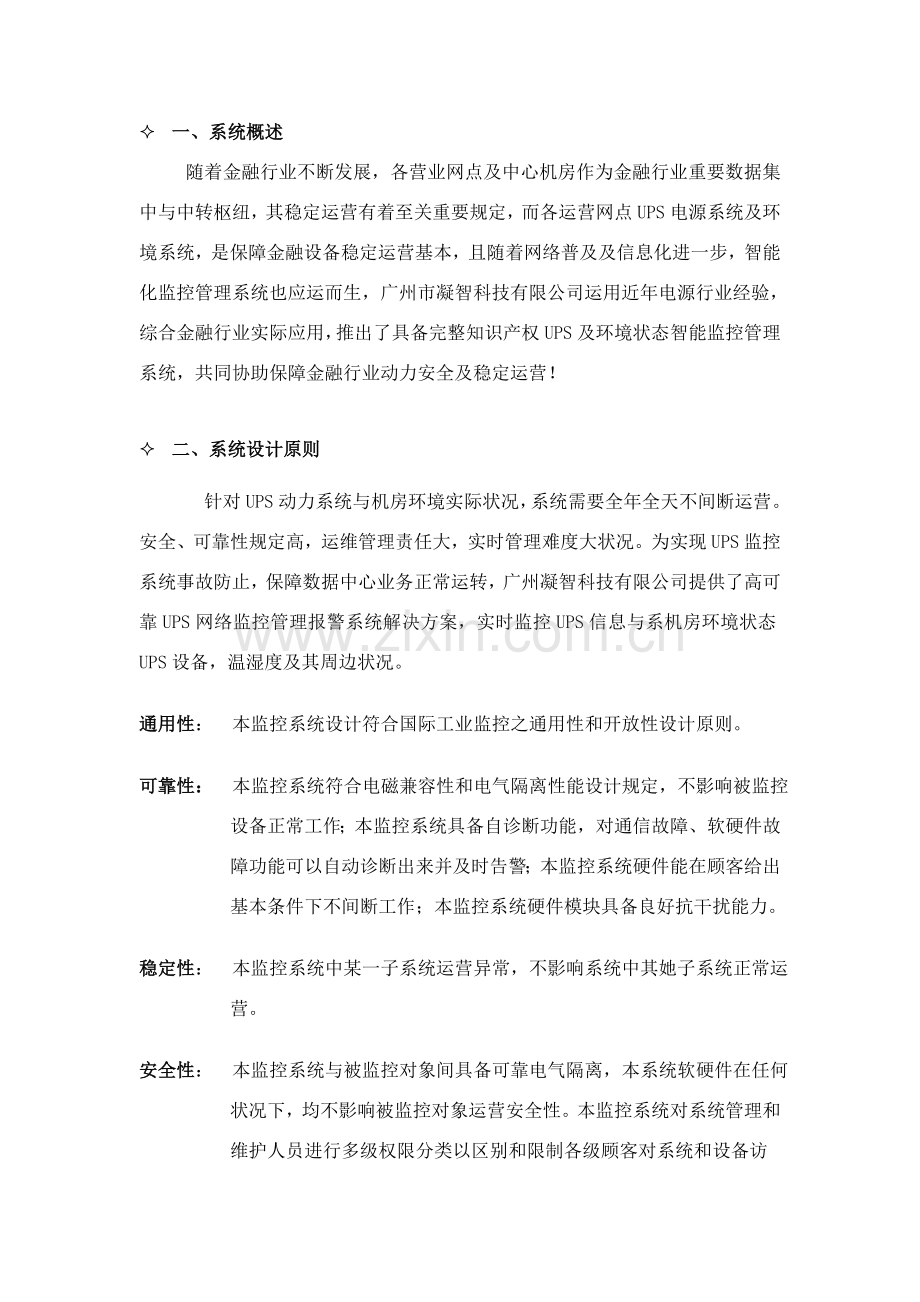

² 一、系统概述
随着金融行业不断发展，各营业网点及中心机房作为金融行业重要数据集中与中转枢纽，其稳定运营有着至关重要规定，而各运营网点UPS电源系统及环境系统，是保障金融设备稳定运营基本，且随着网络普及及信息化进一步，智能化监控管理系统也应运而生，广州市凝智科技有限公司运用近年电源行业经验，综合金融行业实际应用，推出了具备完整知识产权UPS及环境状态智能监控管理系统，共同协助保障金融行业动力安全及稳定运营！

² 二、系统设计原则
针对UPS动力系统与机房环境实际状况，系统需要全年全天不间断运营。安全、可靠性规定高，运维管理责任大，实时管理难度大状况。为实现UPS监控系统事故防止，保障数据中心业务正常运转，广州凝智科技有限公司提供了高可靠UPS网络监控管理报警系统解决方案，实时监控UPS信息与系机房环境状态UPS设备，温湿度及其周边状况。
通用性： 本监控系统设计符合国际工业监控之通用性和开放性设计原则。
可靠性： 本监控系统符合电磁兼容性和电气隔离性能设计规定，不影响被监控设备正常工作；本监控系统具备自诊断功能，对通信故障、软硬件故障功能可以自动诊断出来并及时告警；本监控系统硬件能在顾客给出基本条件下不间断工作；本监控系统硬件模块具备良好抗干扰能力。
稳定性： 本监控系统中某一子系统运营异常，不影响系统中其她子系统正常运营。
安全性： 本监控系统与被监控对象间具备可靠电气隔离，本系统软硬件在任何状况下，均不影响被监控对象运营安全性。本监控系统对系统管理和维护人员进行多级权限分类以区别和限制各级顾客对系统和设备访问能力。本监控系统对顾客管理和维护操作进行跟踪记录，为运营事故提供分析根据以追究有关事故责任。
可维护性：系统运营时进行在线运营状态诊断和监测，能及时发现系统各功能单元故障状况，便于系统故障维护解决；软件系统设计采用模块化构造设计和规范化标记，保证软件可维护性规定。
扩充性： 系统软硬件设计采用模块化可扩充构造及原则化模块接口，便于系统适应不同规模和功能规定网络集中监控系统规定。提供不断扩大机房监控数量，将异地机房通过网络实现集中监控。
开放性： 监控系统网络通信合同符合国际网络合同原则，操作系统选用国际广泛使用Windows操作平台。

² 三、系统实现功能
1) UPS电源系统（UPS主机、机房环境）网络集中管理
2) UPS电源系统（UPS主机、机房环境）实时监控管理
3) UPS电源系统（UPS主机、机房环境）历史事件管理
4) UPS电源系统（UPS主机、机房环境）历史数据管理
5) UPS电源系统（UPS主机、机房环境）告警告知管理
6) UPS电源系统（UPS主机、机房环境）远程维护管理
7) UPS电源系记录算机负载自动存盘关机保护与网络管理功能
8) 系统操作日记管理
9) 设备分区、分组管理
10) 系统数据备份与恢复

² 四、系统组网方式和拓扑构造图
1、 UPS与环境监控系统拓扑示意图

管理员电脑具备如下功能：
※ 负责收集汇总每一种被监控设备各种数据或状态；
※ 对前端NetmateII Mini采集上来数据进行分析、判断和整顿，必要时将数据进行保存；
※ 顾客可以随时地查询被监控设备状态、数据；
※ 对历史数据按机房、设备或信号量提供曲线、记录功能；
※ 对发生故障被监控设备，可弹出报警信息框和播放报警声音，将故障状况告知现场使用者和系统管理员，并可通过EMAIL自动发送告警信息邮件到指定电子信箱，可通过GSM MODEM自动发送告警短消息到指定手机上；
2、监控管理系统构成
1、 Netmate II Mini UPS监控网络适配器
2、 智能型高精度温度模块
3、 顾客传播网络（TCP/IP，光纤、内部局域网，既有网络）
4、 被监控设备：UPS、环境温度
5、 IpPower 集中监控主机

² 五、中心机房监控设备构成：
(一)、NetmateII mini原则型UPS网络监控适配器
1、产品特点：
l 组网方式：基于IP局域网、广域网、因特网、ADSL、E1、无线以太网等；
l 顾客权限管理，安全，保密，可靠；
l 内建优化IP Power通讯合同，可以充分运用带宽同步保证数据采集实时性；
l 支持Telnet、Terminal（超级终端）、WWW（Web浏览器）等各种配备管理方式；
l 支持筹划任务功能，可设定UPS定期开/关机、电池定期放电等；
l 可兼容多品牌多型号UPS；
l 支持历史数据和历史事件记录存储；
l 内建式超长寿命系统时钟，且支持自动校时以达届时间同步功能；
l 支持SNMP、HTTP、DNS、SMTP、DHCP、SNTP等网络合同；
l 支持扩展周边环境温度侦测模块；
l 支持E-mail告警功能；
l 可配合网络短信报警服务器，实现设备故障时短信告警功能。

2、产品简介：
NetmateII mini UPS网络监控适配卡是一款原则型UPS网络集中监控产品,产品设计精致小巧，功能强大；具备邮件、短信告警功能以及筹划任务、历史事件、历史数据记录等；图形化界面，操作以便，硬件平台成熟稳定，并可扩展温度侦测模块。
3、产品功能：
n 可通过网络远程监控UPS；
n 可实现基于Web顾客界面接口；
n 可兼容多品牌多型号UPS；
n 支持短信告警；
n 支持E-mail告警；
n 多顾客权限管理；
n 支持DHCP；
n 支持远程自测、关机及重启UPS功能（需UPS支持）；
n 支持telnet、超级终端、WEB页面配备；
n 支持筹划任务（定期自测、开＼关机）；
n 具备历史事件和历史数据记录功能；
n 可通过HTTP、SNMP、Java applet、Telnet和IpPower进行远程UPS监视和管理；
n 完善UPS事件解决（涉及事件记录和告知）；
n 完善管理功能（数据日记、SNTP和工作日程安排）；
n 可扩展周边环境温湿度侦测功能；
n 具备计算机负载网络关机保护功能；
4、软件监控界面：

（二）、智能型数字式温度侦测模块
1、产品特点
l 采用一体数字温湿度传感器，无需校验，尺寸小，功耗低，抗干扰能力强;
l Modbus RTU通信接口，可以以便兼容其他系统接口，便于扩充;
l 内置看门狗，保证侦测到温度更可靠实时;
l 模块工作状态批示灯；
l 模块数据收发状态批示灯。

2、产品图片

3、产品简介
智能型数字式温度侦测模块输出线性电压信号，配合后台管理软件可实现对机房环境温度实时侦测与管理；产品广泛应用于动力机房，暖通空调，电信、移动通信基站，计算机机房，仓库，纺织工业，粮食工业，烟草工业等规定对环境温度进行监控及测量场合及工业自动化领域。

4、产品功能
※ 可实时采集现场环境温度；
※ Modbus RTU通信接口，可以以便兼容其他系统接口，便于扩充;
※ 支持温度实时侦测;
※ 支持全双工方式；
※ 提供两RJ45接口，便于顾客进行级联和扩展;
※ 通过智能型数字式温度侦测模块通讯批示灯显示，直观显示温湿度模块工作状态和通讯状态.
5、产品规格
环境温度测量范畴
+25℃时为±0.5℃（典型值）
-10℃至+85℃时为±1℃ （最大误差）
-10℃ 至+125℃时为±2℃最大误差）
-55℃至+125℃时为±3℃（最大误差）
通讯方式
全双工RS—485
平均无端障时间MTFH
不不大于50000小时。
通讯距离
半径1200M
直流电源输入
DC 9V(±10%)/DC 5V(±5%)
工作电流
100mA
通讯规约
1．通讯速率：9600 b/s
2．数据格式：8个数据位，无校验位，1个停止位

（三）、监控系统专业短信报警机

1、产品简介
随着移动通讯技术不断发展，无线网络已经成为当代生活中不可或缺一某些，无线通讯模式,以其稳定、简洁、移动性高等长处成为众多行业推崇对象；可以看出，无线网络将变成推动社会、经济发展一种重要因素。反观安全防范、设备智能，设备监控等行业，虽说推出了以电话网、因特网为信道智能管理监控报警系统，但是往往网络监控方式占用较多人力、物力和财力，普通都被采用在中小型以上有人值守集中监控中心。
短信发送模块合用于与NetmateII/NetmateII EXT/ NetmateLite/ NetmateII mini/ Netmate Pro/Sitemate/IpPowerSE/IpPower等配合实现发送故障报警短信，或顾客作为通用短信发送网关使用。它能为顾客和管理者提供精确、即时、可靠报警或警告信息，运用无线网络以手机短信形式发送到设备管理员设定手机上，以手机短信告警方式服务更加灵活、以便、稳定、安全、可靠，功能也更强大。
2、性能优势
功能：
※ 短信发送模块重要用于手机实时接受理解UPS运营信息、告警及故障状况。应信息到设定接受顾客手机上;
※ 支持多顾客接受告警;
※ 兼容IpPowerSE和IpPower网络集中监控软件；
※ 具备原则DB9针接口(RS232接口)，通过电缆直接与PC连接；
优势：
※ 精致小巧，安装设立快捷而简朴；
※ 采用高性能一体化工业级GSM/GPRS模块；
※ 支持双频GSM/GPRS；
※ 符合ETSI GSM Phase 2+原则；
※ 抗干扰性强：外壳采用冷轧板，结实耐用，可以有效地抵抗各种恶劣环境；抗强电磁干扰 ，并且高温散热能力极强；加上性能优秀电源伺服电路，可以最大限度地保证在变电站设备监控、工厂车间设备监控等环境中正常使用；
※  使用以便、灵活、可靠；
※ 采用先进电源技术，供电电源适应范畴宽，提高设备稳定性；
※ 短信发送模块已经将各种功能AT操作内部集成，使用者主线不需要理解复杂AT指令。
（四）、网络化动力环境集中监控主机IP Power

A．简介
4.1 软件构造
1) 多区域、多层级、多顾客、多网点强大监控管理平台
2) 全天候不间断实时在线监控UPS与机房综合动力环境运营状况
3) B/S构造，以便管理和使用
4) 以数据和图象详细且直观显示各动力监控设备实时状态；
5) 依照顾客需求，可按列表、地图或机房平面布局形式显示监控界面
6) 可实现UPS与机房智能设备远程操作和维护，如遥控开/关机等
7) 海量数据解决能力，极速监控响应时间
8) 强大历史记录和报表管理功能，强大专家系统管理
a) 实现对设备、区域、所有管辖区域年度状况进行市电记录，可以直观看到某个季/月度属于停电高峰期，并通过饼状图、柱状图可以明显体现出各季/月度停电状况，让使用者或系统管理员以便理解相应停电状况，为下一年度电力保障安全做准备。
b) 可以实现对设备、区域、所有管辖区域市电停电记录，可以明显理解到市电停电状况在某一种时间内，停电和非停电所发生比例状况。
c) 市电到电池电压低报表设计，通过记录相应时间段内市电中断到电池电压低一种持续时间记录（即从市电中断到电池电压低持续了多长时间，所经历时间长度作为一种坐标点来对待），从这样一种趋势分析可以记录出电池状况；通过曲线图方式来进行体现，反映每个设备工作状况。
d) 对不同故障具备相应记录功能：
e) 进行故障记录，可通过饼状图、柱状图进行显示,在区域、设备、所有区域状况下，各故障发生次数比例及相对状况。
f) 针对不同区域故障记录：
g) 可以通过柱状图形式记录各个故障在不同区域所发生详细次数，可以直观反映某一故障在某一区域内浮现状况。对设备检修做出准拟定位。

9) 报警响应速度快，报警方式多样化：短信告警、邮件告警、电话语音告警、语音广播告警等等
10) 系统数据备份和恢复功能
11) 大型网络数据库系统，采用MY SQL数据库，具备强大数据存储和解决能力
12) 领先模块化分布式程序构造，强大、灵活、简便程序扩展功能
13) 支持精密空调设备监控；
14) 支持配电柜实进监控
15) 支持多品牌多类型设备集中统一监控管理；
16) 最多可管理5000个以内综合网络节点；
17) 支持UPS全天候实时监控管理；
18) 可按区域划分进行分区管理不同类型设备；
19) 实时侦测被监控设备工作状态，并通过E-mail、短信发送相应告告警信息；
20) 可记录各种设备运营状况历史事件和各参量历史数据；
21) 可查询被监控设备历史事件和历史数据，让使用者或系统管理员及时掌握供动力环境设备状况和工作运营趋势，以保证动力环境运营智能设备安全性和可靠性。
22) 支持中/英文显示，操作界面直观和谐，安装使用以便；
23) 提供服务端自动延时关闭计算机，实现服务端自动保存文档和客户端自动保存类文档功能。
24) 可实现远程监控设备操控和维护，并可设定其定期自动操控、维护、保养，如ＵＰＳ电池组放电等；

4.2 软件特点
1) 可以同步监控多品牌不同类型设备；
2) 可通过浏览器页面上图形和数据，清晰直观地理解到各设备运营状况；
3) 采用先进和B＼S架构，以便管理和使用；
4) 具备分布性特点，顾客只需要浏览器，就可以随时随处查询UPS监控状态，不需要安装软件；
5) 软件扩展简朴以便，通过增长网页即可增长服务器功能；
6) 维护简朴以便，只需要变化网页，即可实现所有顾客同步更新；
7) 具备地图显示功能；
8) 最多可支持５０００个网点监控；
9) 支持各种智能设备监控（温湿度、漏水、烟感、门禁、配电柜、精密空调、电池电量、电池巡检）；
10) 强大机房整体监控能力，涉及动力、消防、安防、空调、防雷、视频等等；
11) 具备强大报警功能；
12) 具备强大历史事件存储功能；
13) 具备强大历史数据存储功能；
14) 支持强大报表管理功能。
a).管理功能：
1) 系统管理：
重要用于系统安全性管理，它分为顾客管理、权限管理、班次管理、门禁管理以及系统日记查询五个某些。顾客管理中，可注册新顾客，定义顾客有效时间，分派顾客权限，划分顾客组等；权限管理：用于设立权限级别以及分解权限等；班次管理；系统日记查询用于查询不同类型操作日记及系统运营日记。监控系统控制平台具备严格权限管理，可以对设备浏览权限和控制权限进行细分。
2) 职工管理：
重要用于对系统使用人员或设备维护人员进行管理及其作业记录查询、考核等。对设备维护人员还可划定该职工设备维护职责范畴。该某些由：职工信息、门禁卡信息、设备职责查询、维护职责授予构成。
3) 设备管理：
本系统可对被监控设备有关信息进行管理。包括设备资产信息、设备维护职责、设备机历卡信息、设备告警记录、监测数据查询、设备控制记录查询、设备开关机记录查询构成。在该某些中顾客可进行同类型不同设备运营状况（含参数和告警）比较分析、不同厂家同类型设备间运营分析。还涉及设备各种技术指标、价格、出厂日期、运营状况、维护维修状况、设备安装接线图表等，为电源运营维护人员提供全方位信息服务。
4) 告警管理：
用于告警记录查询、告警记录分析、告警分时分析等。在该某些中可进行分站点之间告警量比较分析、不同类型不同设备不同站点间告警ABC记录。某设备告警趋势分析、某类型设备告警趋势分析、某站点告警趋势分析等。
5) 数据管理：
重要用于对系统运营中产生历史数据维护。由基本数据查询，历史数据维护，配备数据初始化、备份，基本数据初始化、备份构成。
6) 工程资料管理：
用于记录和查询工程中设备状况以及监测模块使用状况。
7) 报表管理：
系统对采集数据进行解决，可生成报警记录报表、操作记录报表、历史记录报表等各种报表并打印出来；顾客可以查看一年内所有报警事件和操作记录，并且可以通过报表形式打印出来。报表模板由Excel制作完毕，可以灵活定制。
系统能提供所有设备运营历史数据查询、报表、记录、分类、打印 等功能供电源运营维护人员分析研究之用。
操作日记

实时事件查询

此外系统还可依照采集数据生成实时动态曲线图、历史数据曲线图等直观曲线图；系统可以对所有遥测数据都可以生成实时动态曲线图和历史曲线图。
4.4 系统指标
4.4.1 实时性：
1) 实时数据响应时间〈10S
2) 告警数据响应时间〈10S
3) 系统控制响应时间〈8S（不涉及被控制设备自身反映时间）
4.4.2 模仿量测量精度：
1) 直流电压测量精度优于0.5%
2) 交流电压测量精度优于2%
3) 直流电流测量精度优于2%
4) 交流电流测量精度优于2%
5) 蓄电池单体电池电压测量精度优于±5mV
6) 温度测量精度优于5%
7) 频率测量业精度于2%
4.4.3 其他精度：
1) 告警错误率：不大于1%
2) 控制错误率：不大于1%
4.5 ※软件独创性功能
4.5.1 IE远程浏览某些:
序号
功能名称
功能描述
1
软件构造
纯B/S 构造，数据采集与页面显示分属不同程序。
2
IE浏览实现
原理
纯网页（asp,htm）
3
历史事件查看
支持历史事件通过IE远程在线查询，可以精准查询到某个参数点。
4
软件报表
Asp和mysql结合方式实现，支持通过IE远程在线查看。
5
远程控制/参数
设立
支持通过IE远程在线控制和修改报警参数设立。
4.5.2管理站某些：
序号
功能名称
功能描述
1
软件自动升级
支持任意各种子站点通过授权，远程在线自动升级监控软件最新版本。
2
树型构造扩展
支持树型构造无层次限制多级扩展，便于系统分功能、分区域进行授权管理和显示。
3
简朴管理
支持扩展设备后，自行添加IP即可在软件上扩展。不用联系开发方做修改。
4.5.3 数据库某些：
序号
功能名称
功能描述
1
数据库类型
数据库使用MY SQL数据库，稳定性高，可储存量大，反映速度快。
2
数据库存储
n 历史事件数据存储在兼容ODBC接口数据库文献当中——可提高系统对数据文献查询和运营速度；
n 曲线和报表数据存储在自定义文献格式当中，显示时采用EXCEL模板。
4.5.4 其他扩展功能：
序号
功能名称
功能描述
1
掌上电脑浏览
支持掌上电脑登陆到web服务器进行浏览。
2
参数合理性检查
提供智能合理性检测机制，合理性逻辑库可任意扩展，扩展无需任何编程，逻辑库内容由经验丰富工程师提供，参数精确可靠。

² 六、支持品牌
公司监控系统可以支持国内外众多品牌智能型UPS,列表如下:
单进单出/三进单出UPS
品牌
型号
品牌
型号
APC
智能型全系列UPS
科华（Kelong）
智能型全系列UPS
爱克赛（Powerware）
P9110，P9120，P9150，P9170
科士达（Kstar）
智能型全系列UPS
梅兰日兰（MGE）
Pulsar系列
山特（SANTAK）
智能型全系列UPS
山顿（SENDON）
智能型全系列UPS
PowerCom（PCM）
智能型全系列UPS
三菱（MITSUBISHI）
智能型全系列UPS
冠军（CHAMPION）
智能型全系列UPS
台达（Delta）
智能型全系列UPS
易事特（EAST）
智能型全系列UPS
恒电（HENDAN）
智能型全系列UPS
复华（Powerson）
智能型全系列UPS
赛贝思（CPC）
智能型全系列UPS
雷诺士（Riello UPS）
智能型全系列UPS
信宝（XinBao）
智能型全系列UPS
Best power
智能型全系列UPS
爱维达（EVEDA）
智能型全系列UPS
捷益达（JEIDA）
智能型全系列UPS
艾瑞斯（ARES）
智能型全系列UPS
科尔茂（Chroma）
智能型全系列UPS
中兴（ZTX）
智能型全系列UPS
希尔（HILL）
智能型全系列UPS
爱伯乐（Abler）
智能型全系列UPS
鸿震（MainPower）
智能型全系列UPS
艾普斯（apc）
智能型全系列UPS
全景（Pan Power）
智能型全系列UPS
创电（CHADI）
智能型全系列UPS
思拓（CITOP）
智能型全系列UPS
创统（GOMA）
智能型全系列UPS
飞腾（FENTON）
智能型全系列UPS
捷创（JETECH）
智能型全系列UPS
基源（Leums）
智能型全系列UPS
POWERSOS
智能型全系列UPS
泰兴-恒顺康（HSK）
智能型全系列UPS
欧亚玛（OYAMA）
智能型全系列UPS
中川（JONCHAN）
智能型全系列UPS
瑞景（REG）
智能型全系列UPS
艾迪森（LDC）
智能型全系列UPS
麦腾（Merton）
智能型全系列UPS
南方信息(MicroPower)
智能型全系列UPS
宝星（Powerstar）
智能型全系列UPS
新光宏锐
智能型全系列UPS
雷诺士（Reros）
智能型全系列UPS
捷特（JetPower）
智能型全系列UPS
通用（GE）
智能型全系列UPS
泰兴-采临（Cailin）
智能型全系列UPS
系统（Sysgration）
智能型全系列UPS
雷鸟（Turnnedbird）
智能型全系列UPS
索科曼（SOCOMEC）
智能型全系列UPS
...

三进三出UPS
APC
全系列
Powerware
4000，9305，9315，E
雷诺士（Riello ）
全系列
三菱（MITSUBISHI）
全系列
索科曼（SOCOMEC）
全系列
先控（SICON）
全系列
梅兰日兰（MGE）
全系列
爱默生（Emerson）
全系列
通用(GE)
全系列
科士达(Kstar)
全系列
科华(Kelong)
全系列
冠军（CHAMPION）
全系列
易事特（EAST）
全系列
西门子（SIMENS）
全系列
克劳瑞Chloride）
全系列
宝星(Prostar)
全系列
更多详情请见网站UPS品牌兼容表：

² 七、成功应用
IP Power UPS 监控系统自推出以来，得到了广大行业客户承认，是国内商业银行网点UPS集中监控系统首选品牌以及国内应用最多品牌,如下为某些应用客户案例：
某些商业银行客户：
银行名称
项目名称
交通银行南昌分行
网点UPS集中监控系统
交通银行西安分行
网点UPS集中监控系统
交通银行大连分行
网点UPS集中监控系统
交通银行深圳分行
网点UPS与环境集中监控系统
招商银行厦门分行
网点UPS与环境集中监控系统
招商银行广州分行
网点UPS与环境集中监控系统
招商银行大连分行
网点UPS与环境集中监控系统
招商银行西安分行
网点UPS集中监控系统
招商银行南京分行
网点UPS集中监控系统
建设银行深圳分行
网点UPS集中监控系统
民生银行上海分行
网点UPS集中监控系统
民生银行宁波分行
网点UPS与环境集中监控系统
民生银行杭州分行
网点UPS集中监控系统
民生银行武汉分行
网点UPS与环境集中监控系统
中华人民共和国银行新疆分行
网点UPS与环境集中监控系统
华夏银行大连分行
网点UPS集中监控系统
兴业银行杭州分行
网点UPS与环境集中监控系统
青岛农信社
网点UPS与环境集中监控系统
厦门农信联社
网点UPS集中监控系统
杭州农村信用合伙社
网点UPS集中监控系统
浦发银行长春分行
网点UPS与环境集中监控系统
工商银行杭州分行
网点UPS集中监控系统
厦门国际发展银行
网点UPS与环境集中监控系统
青岛农信社
网点UPS集中监控系统
深圳发展银行北京分行
网点UPS集中监控系统
中信银行西安分行
网点UPS集中监控系统
邮政储蓄银行西安分行
网点UPS集中监控系统
更多成功案例详见网站：
