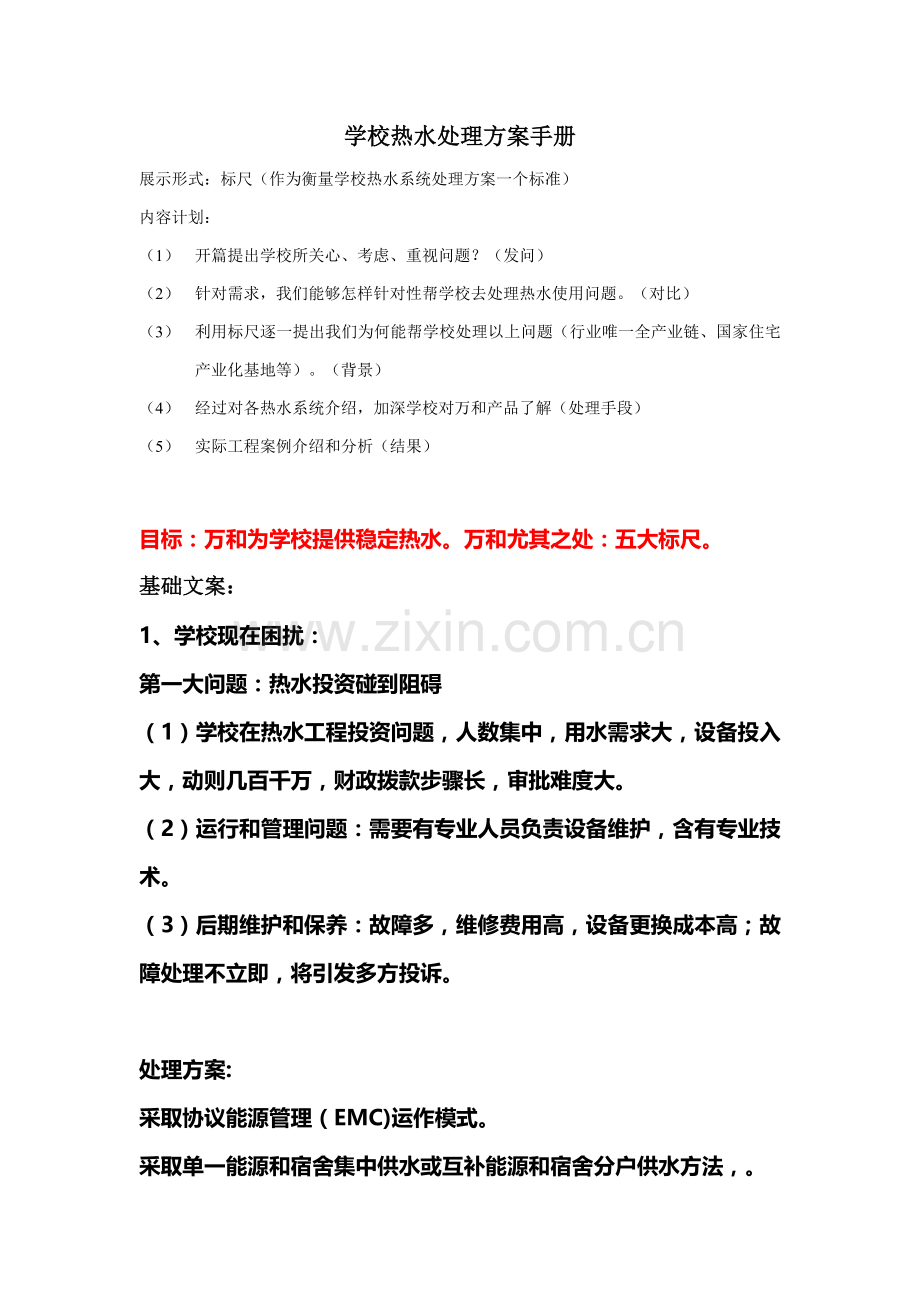

学校热水处理方案手册
展示形式：标尺（作为衡量学校热水系统处理方案一个标准）
内容计划：
（1） 开篇提出学校所关心、考虑、重视问题？（发问）
（2） 针对需求，我们能够怎样针对性帮学校去处理热水使用问题。（对比）
（3） 利用标尺逐一提出我们为何能帮学校处理以上问题（行业唯一全产业链、国家住宅产业化基地等）。（背景）
（4） 经过对各热水系统介绍，加深学校对万和产品了解（处理手段）
（5） 实际工程案例介绍和分析（结果）

目标：万和为学校提供稳定热水。万和尤其之处：五大标尺。
基础文案：
1、 学校现在困扰：
第一大问题：热水投资碰到阻碍
（1） 学校在热水工程投资问题，人数集中，用水需求大，设备投入大，动则几百千万，财政拨款步骤长，审批难度大。
（2） 运行和管理问题：需要有专业人员负责设备维护，含有专业技术。
（3） 后期维护和保养：故障多，维修费用高，设备更换成本高；故障处理不立即，将引发多方投诉。

处理方案:
采取协议能源管理（EMC)运作模式。
采取单一能源和宿舍集中供水或互补能源和宿舍分户供水方法，。
学生采取刷卡消费，使用GPRS远程充值系统。
定时维修和保养

第二大问题：热水运行和管理中存在问题：
1. 设计不合理造成产水量不足，水不够用；
2. 学校采取燃油锅炉，费用过高，污染大；
3. 学生用水管理难，不节俭，浪费严重；
4. 学生损坏设备，损失严重；
5. IC卡丢失,无法脱机挂失。

处理方案：
1、优化系统设计，依据需求满足学生用水量
2、设备选型，优化设备配置，合理搭配能源组合
3、采取智能收费系统，安装IC卡智能水控机，刷卡消费
4、采取防磁水控机，增加IC卡智能水控机使用寿命
5、采取专利技术方法：只需要重新补发用户卡，在原有机器上刷卡，卡片丢失信息会自动转存到新卡上。

第三部分：万和优势
标尺一：行业唯一全产业链：全行业唯一从产品研发、制造、销售、应用技术到服务保障新能源全产业链。
（一）研发实力
良好科技创新平台
国家认定企业技术中心
高新技术企业
国家火炬计划关键高新技术企业
博士后科研工作站
节能环境保护燃气具产学研结合研发基地
企业科技特派职员作站建设
华南家电研究院节能环境保护燃气具研发中心
广东省万和电气清洁能源院士工作站
广东省创新方法推广应用试点企业
广东省工程技术研究开发中心
广东省院士教授企业工作站
●国家级试验室
11月，万和试验大楼揭牌使用。成为CNAS认可国家级试验室。（附试验室图片）
万和研发能力及检验检测能力行业领先，试验大楼装备了很多现金检测设备，能满足多种苛刻条件下试验条件。
行业首个多能源能力系统技术研发机构（佛山市多能源热水系统工程技术研究开发中心）
拥有国际上最优异自动液晶光阀滤光保护系统及全程焊接过程跟踪系统。
100KW制热量焓差试验室，能满足20匹以下热泵热水器、冷水机组（单侧）、房间空调器、空调热泵热水器、集成燃气加热单元、太阳能集热器多功效系统测试要求。
●良好产学研合作平台
清华大学
同济大学
北京航空航天大学
华中科技大学
西安交大
重庆大学
中山大学
华南理工大学
北京建筑大学
北京工业大学
杭州电子科技大学
西安建筑科技大学
●科研竞争力
共申请专利926项，
已经授权专利794项（占全行业授权专利项二分之一以上），
授权发明专利31项（其中2项国外专利）。
●参与相关标准规范编制
10月-《工业应用太阳能热水系统技术规范》
10月-《带辅助热源太阳能热水系统（储水箱大于0.6t）技术条件》
10月-《带辅助热源太阳能热水系统（储水箱大于0.6t）性能测试方法》
-《平板型太阳能热水系统建筑一体化结构》
9月-《墙体、阳台壁挂型家用太阳能热水系统技术要求》
9月-《家用太阳能热水系统设计、安装及验收技术规范》
-《壁挂式太阳能热水器设计、安装及验收技术规范》
（二） 、制造能力
现在万和拥有顺德高新技术开发区、高明更合、顺德红旗、高明杨和、中山、合肥长丰、顺德杏坛7大生产基地，占地120多万平方米，年产能可达1500万台，是中国最大生活热水和厨房电器航母型制造企业。其中，仅在杨和新能源热水产品生产基地一期工程中，就可实现年产能空气能热水器15万台、平板太阳能板100万平米、能源集成热水系统30万套。而现在已在建合肥长丰新能源产品生产基地，估计一期建设完成后，新能源热水产品规模年产能亦可达5万台。这已经形成了生产规模中国最大、堪称“航母”级新能源热水产品基地。万和形成了以燃辅热泵一体机、阳光燃气热水器、阳光热泵热水器、阳光电热水器、热泵采暖、多能互补热水系统、100KW热泵生产线、日本进口全自动化硅系涂料平板太阳能集热器生产线等新能源热水产品星系组合，完善产品线布局造就了强大产品集群优势，能提供完善家庭及商用供水、供暖处理方案。

（三） 、公共平台
国家住宅产业化基地，这是供暖行业（热水、供暖）唯一一家在建筑一体化、住宅产业化成套技术承接基地

住建部住宅部品认证示范单位

国家级企业技术中心

住建部保障房建设材料、部品采购信息平台

泛家居行业异业联盟——冠军联盟
作为中国燃气热水器第一品牌，万和加入“冠军联盟”组织，经过家居市场六大领军品牌强强联合，实现跨行业资源整合互补。

全国性家电连锁和建材家居平台-万和和各大全国性家电连锁卖场、建材家居平台建立合作关系

（四） 、应用技术

行业首创《民用建筑多能源集成热水、采暖系统》参考图集、《民用建筑多能源集成热水、采暖系统应用技术指南》；
开发太阳能建筑一体化安装扣件安装扣件
开发APP用户端热水系统技术选型平台

标尺二：产品质量保障
1、系统选型：依据不一样地域和用水条件配置不一样产品，采取多能源互补系统（主热源和辅助热源），采取全自动智能控制系统。
2、储热水箱：采取双层不锈钢保温水箱，保温层采取聚氨酯高效发泡，依据不一样地方定制保温厚度；
3、供水系统：采取恒压方法供水，确保高层用户和底层用户使用到一样压力热水；
4、回水系统：确保用户用水终端急时快捷使用到热水。
5、系统专业维护方法：
万和企业严格实施《部分商品修理更换退货责任要求》、《中国消费者权益保护法》、《中国产品质量法》。坚持“服务至上、用户第一”服务宗旨，经过不停开展和工程商、工程用户、工程用户产品或系统使用测评活动，了解工程系统产品运行情况，并依据数据采集分析结果和用户不停增加服务需求，不停自我完善，修正设计参数，优化系统运行方案，提升企业服务水平，为用户提供愈加合理供暖供热水设计方案，真正表现“细致无忧”万和服务理念，从而为用户提供优质、规范服务。

标尺三：精品工程
万和秉承要做就做精品理念，势必将每一个工程项目打造成“精品工程”，让学校和学生用安心无忧。
广东肇庆中学
工程慨况：广东肇庆中学拥有3000学生。设计平均40L/人/日，日均用水量为：120吨，热水终止温度为50℃。设计平板太阳能集热器1710㎡，12台空气源热泵热水机。

容桂容山中学
工程慨况：容山中学拥有2400学生，设计平均40L/人/日，日均用水量为：96吨，热水终止温度为50℃。设计8台空气源热泵热水机。

胡锦超职业技术学校
工程慨况：胡锦超职业技术学校拥有3000学生，设计平均30L/人/日，日均用水量为：90吨，热水终止温度为50℃。设计8台10HP；2台5HP空气源热泵热水机。

顺德职业技术学院
工程慨况：顺德职业技术学院拥有1学生，设计平均30L/人/日，日均用水量为：360吨，热水终止温度为50℃。设计平板太阳能集热器5140㎡，设计96台10HP空气源热泵热水机。

河南城建学院
工程慨况：河南城建学院拥有0学生，设计平均15L/人/日，日均用水量为：300吨，热水终止温度为50℃。设计平板太阳能集热器4010㎡，设计41台10HP， 11台5HP空气源热泵热水机。

标尺四：中国生产规模最大新能源生产基地
现在万和拥有顺德高新技术开发区、高明更合、顺德红旗、高明杨和、中山、合肥长丰、顺德杏坛7大生产基地，占地120多万平方米，年产能可达1500万台，是中国最大生活热水和厨房电器航母型制造企业。其中，仅在杨和新能源热水产品生产基地一期工程中，就可实现年产能空气能热水器15万台、平板太阳能板100万平米、能源集成热水系统30万套。而现在已在建合肥长丰新能源产品生产基地，估计一期建设完成后，新能源热水产品规模年产能亦可达5万台。这已经形成了生产规模中国最大、堪称“航母”级新能源热水产品基地。万和形成了以燃辅热泵一体机、阳光燃气热水器、阳光热泵热水器、阳光电热水器、热泵采暖、多能互补热水系统、100KW热泵生产线、日本进口全自动化硅系涂料平板太阳能集热器生产线等新能源热水产品星系组合，完善产品线布局造就了强大产品集群优势，能提供完善家庭及商用供水、供暖处理方案。

标尺五：售后服务保障
细致无忧，让用户满意甚至感动！
服务热线
服务步骤
服务体系
第四部分：经过对各热水系统介绍，加深学校对万和产品了解（处理手段）
针对学校供热水系统模式多样化、用热水时间段广和重视热水设备稳定性、节能性等特点，万和依据不一样地域特征推荐使用以下多个低碳舒适型热水处理方案：
（一） 空气源热泵节能环境保护热水系统
空气源热泵热水系统关键由空气源热泵机组、储热水箱、系统自动控制箱、循环管路、循环水泵、阀门阀件等几部分组成。它以空气源热泵机组作为关键加热，水箱内置电加热为辅助加热。系统最大程度地优先利用空气源热泵，当热泵机组无法开启时电加热设备运行进行辅助加热，不仅空气源热泵、电加热管皆可在有效时段内高效率独立工作，又能相互填补，确保系统热水供给。
附：空气源热泵热水系统优劣分析表

储热水箱
空气源热泵

（二） 太阳能配空气源热泵
太阳能配空气源热泵系统关键由平板型集热器、空气源热泵机组、储热水箱、系统自动控制箱、循环管路、循环水泵、阀门阀件等几部分组成。系统以太阳能加热为主，空气源加热为辅；按春、夏、秋、冬四季晴天情况下最大程度地优先利用太阳能加热，降低热泵辅助加热能源消耗，在太阳能加热后，温度不足时由热泵机组来进行辅助加热；为了节能，太阳能辐射强度够时，太阳能系统根据温差循环方法工作，热泵机组少运行或不开启；当太阳能辐射强度不够时热泵机组运行，这么不仅太阳能、热泵皆可在有效时段内高效率独立工作，又能相互填补，确保系统热水供给。
附：太阳能配空气源热泵系统优劣分析表

平板型集热器
空气源热泵

储热水箱

（三）商用冷凝燃气热水炉
冷凝燃气热水炉

储热水箱
商用冷凝燃气热水炉系统关键由商用冷凝燃气热水炉、储热水箱、系统自动控制箱、循环管路、循环水泵、阀门阀件等几部分组成。它以商用冷凝燃气热水炉作为关键加热，水箱内置电加热为辅助加热。系统最大程度地优先利用商用冷凝燃气热水炉，当商用冷凝燃气热水炉无法开启时电加热设备运行进行辅助加热，不仅商用冷凝燃气热水炉、电加热管皆可在有效时段内高效率独立工作，又能相互填补，确保系统热水供给。
附：商用冷凝燃气热水炉系统优劣分析表

（四）太阳能配商用冷凝燃气热水炉
太阳能配商用冷凝燃气热水炉系统关键由平板型集热器、商用冷凝燃气热水炉、储热水箱、系统自动控制箱、循环管路、循环水泵、阀门阀件等几部分组成。系
平板型集热器
冷凝燃气热水炉

储热水箱
统以太阳能加热为主，燃气热水炉加热为辅；按春、夏、秋、冬四季晴天情况下最大程度地优先利用太阳能加热，降低燃气热水炉辅助加热能源消耗，在太阳能加热后，温度不足时由燃气热水炉来进行辅助加热；为了节能，太阳能辐射强度够时，太阳能系统根据温差循环方法工作，燃气热水炉少运行或不开启；当太阳能辐射强度不够时燃气热水炉运行，不仅太阳能、燃气热水炉皆可在有效时段内高效率独立工作，又能相互填补，确保系统热水供给。

附：太阳能配商用冷凝燃气热水炉优劣分析表
（四） 太阳能配空气源热泵及商用冷凝燃气热水炉
太阳能配空气源热泵及商用冷凝燃气热水炉系统关键由平板型太阳能集热器、空气源热泵机组、商用冷凝燃气热水炉、储热水箱、系统自动控制箱、循环管路、循环水泵、阀门阀件等几部分组成。依据多种设备组合加热特点，热水系统加热设置了夏季模式和冬季模式；在春、夏、秋三季时，系统以夏季模式运行，此时由太阳能作为关键加热设备，空气源热泵机组作为辅助加热设备；
在冬季时，系统以冬季模式运行，此时由太阳能作为关键加热设备，冷凝燃气热水炉作为辅助加热设备；系统自动设置最大程度优先利用无偿太阳能资源，太阳能辐射强度不够时在开启辅助加热设备；这么不仅太阳能、空气源热泵机组、商用冷凝燃气热水炉皆可在有效时段内高效率独立工作，又能相互填补，确保系统热水供给。
附：太阳能配空气源热泵及商用冷凝燃气热水炉优劣分析表
冷凝燃气热水炉
储热水箱
空气源热泵

平板型集热器

新能源热水系统节能性分析
太阳能—可在生清洁能源，运行成本低廉。（附经济效益图）
空气源—间接来自大阳能，利用热泵将低品位热源(空气)热量转移到被加热水中。和电加热相比节省快要3/4能耗。
综述：学校学生宿舍太阳能热水系统特点是晚上集中时间段用水，高峰期短，用水量大，浪费也比较大。
万和依据学生用热水特点，采取太阳能+热泵或太阳能+燃气热水炉系统供给热水，控水方法可采取热水表到房或智能化IC卡刷卡消费系统，管理方便。
IC卡机供水优点：
IC卡机安装在公寓卫生间，采取计量扣费方法，方便管理， IC卡水控机含有以下特点：
■ 外形美观大方，经久耐用
■ 计量水表可见，消费一目了然
■ 专业配套，安装方便
■ 可实现脱机挂失功效
■ 流量计损坏后系统自动卡端阀门，防漏水、偷水
■ 低压电流，无安全隐患
卡机刷卡消费系统
I
C

第五部分：协议能源管了处理方案
协议能源管理EPC(Energy Performance Contract)
是节能服务企业和用能单位以契方法约定节能项目标节能目标，节能服务企业为实现节能目标向用能单位提供必需服务，用能单位以节能效益支付节能服务企业投入及其合理利润节能服务机制。
特点：
１）一个以降低能源费用来支付节能项目全部投资节能投资试；
２）这种节能投资方法许可用户使用未来节能收益实施节能项目，用户和节能服务企业之间签署节能服务协议；
３）这种机制有利于推进技术上可行、经济上合理节有项目标实施。
万和协议能源管理投资方案 用户无需投入资金，项目完成后，在一定协议期内，我企业负责项目标运行和管理，用户支付一定运行服务费用。项目协议期结束，项目移交给用户。

附：
EMC合作总图

协议能源管理运行步骤图

万和协议能源管理优势
1） 用能单位不需要负担节能项目实施资金、技术风险，并在项目实施降低用能成本同时，取得实施节能带来收益和获取万和提供设备。
2） 节能效率高，万和项目标节能率通常在5%－40%，最高可达50%。
3） 改善用户现金流，用户借助万和实施节能服务，能够改善现金流量，把有限资金投资在其它更优先投资领域。
4） 使用户管理更科学，用户借助万和实施节能服务，能够取得专业节能资讯和能源管理经验，提升管理人员素质，促进内部管理科学化
5） 提升用户竞争力，用户实施节能改善后，降低了用能成本支出，提升了产品竞争力。同时还因为节省了能源，改善了环境品质，建立了绿色企业形象，更彰显贵院领导节能环境保护优异观念意识，本企业可帮助贵院向省建设厅节能办申报及宣传推广，成为可再生能源应用示范单位，从而增强市场竞争优势。
6） 节能有确保，万和可向用户承诺节能量，确保用户能够在项目实施后立即实现能源利用成本下降。
7） 投资回收短，万和项目投资额较大，但投资回收期短。从已经实施项目来看，投资回收期平均为3～5年。
万和协议能源管理合作模式
1、方案一
投资分期返还型：即我企业负责节能项目标全额投资，无需用户出资建设，不占用用户额外资金；依据工程项目标大小，用户分期返还给我企业，往返收我企业所投资能源费用。返还期限为3-5年。
2、方案二
能源费用托管型：由我企业承包投资能源费用，用户负责管理整能源系统运行、维护和收取热水费工作，依据项目投资大小，用户每三个月返还我企业对应热水费作为回收能源费用。
3、方案三
节能效益分享型：我企业承包投资能源费用，由用户和我企业共同分享节能项目合约期内所节省能源消费来实现双方盈利。

万和协议能源管理特点
1）用户零投入，无风险；
2）投资回收快，节能效率高；
3）资金实力强，无需经过第三方融资；
4）帮助申报可再生能源应用示范单位；
我企业可帮助学校向当地政府申请节能补助资金。

第六部分：实际工程案例介绍和分析
河南城建学院项目介绍
工程基础规模为4010㎡太阳能集热板、41台36KW和11台18KW商用型空气源热水机、总量为300吨储热水箱，天天供给全校区24栋  学生宿舍0多名学生日常热水需求。企业同时负责设计和建造该学校热水工程控制系统、管网系统、基建设施、IC卡消费系统及    行政管理系统，也属企业首次引入热水工程系统项目全寿命周期管理模式。
产品选型说明
   工程基础规模为4010㎡太阳能集热板、52台商用型空气源热水机、总量为300吨储热水箱，天天供给全校区24栋学生宿舍0多名   学生日常热水需求。
序号
名称
规格参数
数量
备注
1
空气源热泵
380V 3N /50Hz，18KW，410L/h
11台
万和
2
空气源热泵
380V 3N /50Hz，36KW，830L/h
41台
万和
3
平板集热器
×1000×80，钢化玻璃板
4010㎡
万和
4
储热水箱
总300吨，304不锈钢内胆，0.8cm
44个
外购定制
项目方案：
1、建立能源监管平台
2、取消了原来燃煤锅炉，改用高效节能热泵技术，采取空气源热泵热水器和太阳能结合，形成节能、环境保护、绿色校园卫生生活热水供水系统。
3、项目配置了“水管家”用水管理平台，采取IC刷卡用水技术，将用水和合理收费结合起来，达成节省用水目标。
4、改造前后设备情况比较：
比较项目
改造前：燃煤锅炉
改造后：太阳能+空气源热泵
环境保护性
有污染
无污染
安全性
有安全隐患
安全
设备寿命
6-8年，已超期使用
10-

节能改造系统图

服务模式：协议能源管理 混合型（节能效益+能源托管）
协议年限：
节能效益: 每十二个月节省效益约为176万元
投 资 额：1570万
学校收益：高能效设备及协议期满后全部节能效益
分享百分比：前5年：万和企业70%，服务管理企业20%，学校10%；后：万和企业40%；
服务管理企业40%，学校20%；。节能服务管理企业负担系统运行电费及冷水费。
运行管理：节能服务管理企业在学校设置了节能运行部，并负责太阳能热泵热水系统日常维护和长久运行。

更多工程案例：
项目名称
铜陵县小区
君豪酒店
顺德职业技术学院
海南联塑宿舍楼
肇庆中学
广西白色锦华逸景小区
上窑九龙小区
广西外国语学院
瑞景花园小区
桂林市化工机械厂职员楼
桂林市彰泰睿城小区
桂林市中软现代城酒店
东岸盛世花园
锦业花全部、锦业锦城广场
琼海市官塘温泉小镇
香格里拉大酒店职员宿舍楼
军田幼稚园
栾城县北润大厦酒店
河南城建学院学生宿舍楼
襄阳国色天襄项目
襄阳市尹集镇白云人家小区
湘北监狱职员福利房
荆州市美林湖畔小区
林语花全部
武湖新天地
贴牌产品
随州市财政局家眷楼
武汉结核病新住院大楼
十堰龙凤馨园
丹江口项目
檀香山项目
龙源置业
合肥市新站区公租房
宁夏银川澳海澜庭
澳海澜庭小区
艾伊水郡
西安联塑展厅
河南联塑展厅
龙泽苑保障房
贵州威宁五里岗工业园区便民服务中心

第七部分：关键资质文件证书
