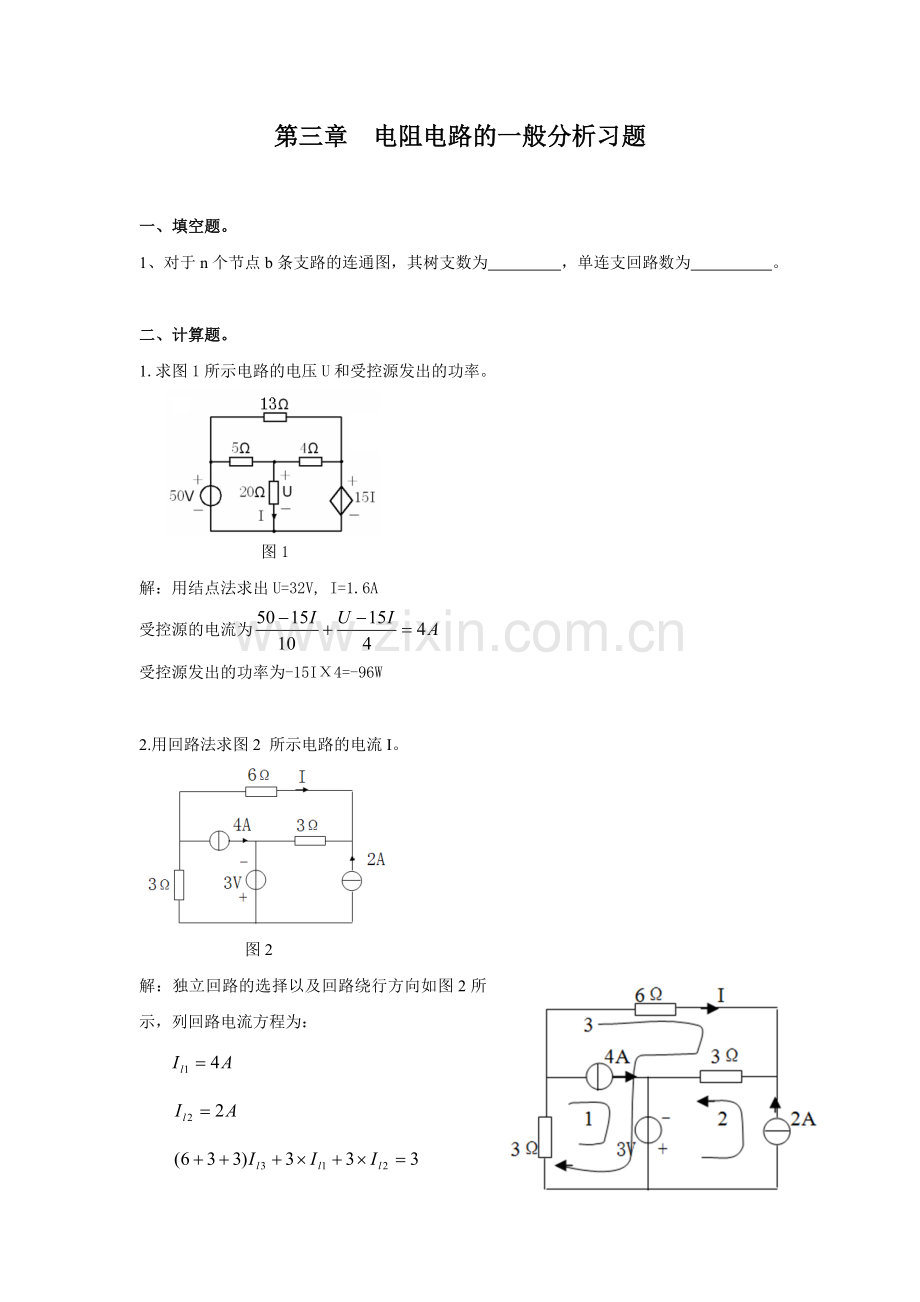

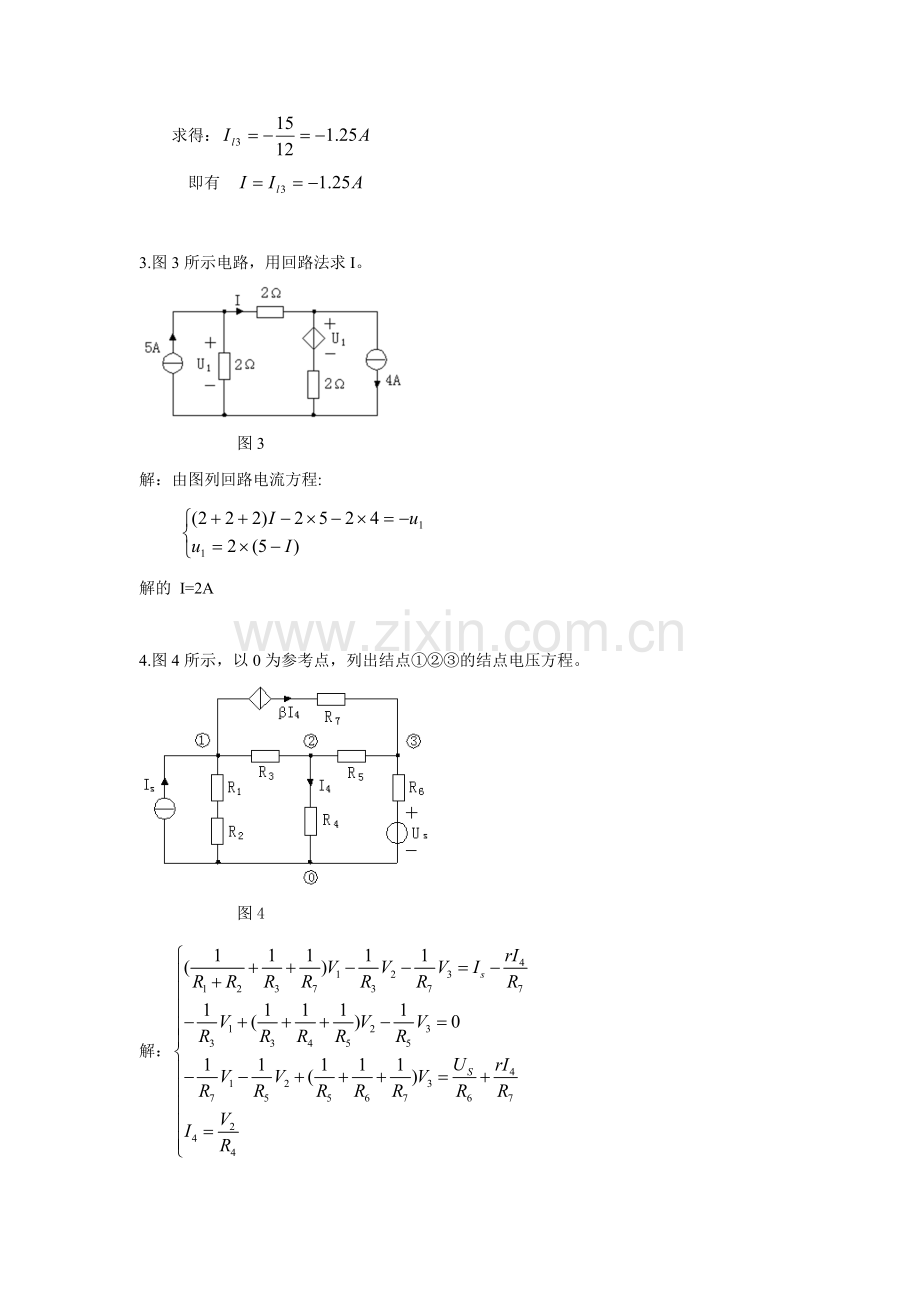

1、第三章 电阻电路的一般分析习题一、填空题。1、对于n个节点b条支路的连通图,其树支数为 ,单连支回路数为 。二、计算题。1.求图1所示电路的电压U和受控源发出的功率。图1解:用结点法求出U=32V, I=1.6A受控源的电流为受控源发出的功率为-15I4=-96W2.用回路法求图2 所示电路的电流I。图2解:独立回路的选择以及回路绕行方向如图2所示,列回路电流方程为: 求得: 即有 3.图3所示电路,用回路法求I。图3解:由图列回路电流方程: 解的 I=2A 4.图4所示,以0为参考点,列出结点的结点电压方程。 图4解:5.分别列出如图5所示电路的网孔电流ia、ib、ic的网孔电流方程和结点A

2、、B、C的结点电压方程。图56.列写如图6所示电路的网孔方程(网孔方向为顺时针)和节点方程(以为参考节点)。解:网孔方程: 补充方程:节点方程: 7.写出如图7所示电路的网孔方程(网孔电流I1,I2)。解:网孔方程 补充方程: 8.列出如图8所示的网孔电流方程和结点电压方程(以O为参考结点)。9.列出如图9所示的网孔电流方程和结点电压方程(以O点为参考结点)。10.列出图10所示电路的网孔电流方程(网孔电流分别为i1,i2,i3)和结点电压方程(以结点为参考结点)。解:网孔方程 结点电压方程:网孔 :i1=1A 结点:un1=10V网孔 :i1+12i2i3=5Ix 结点:-un1+3un2u

3、n3=5Ix网孔 :i1i2+2i3=10 结点:0.1un1un2+1.1un3=15Ix补充:Ix=i3-i1 补充:Ix=un211.图11所示电路,列出网孔1、2、3的网孔电流方程。 图11解:网孔1:网孔2:网孔3:补充:12.列出图12所示电路的网孔电流方程(网孔电流分别为i1,i2,i3)和结点电压方程(以结点为参考结点)。13.列出图13所示电路的结点电压方程(其中为参考结点)14.列出图14所示电路的结点电压方程(其中为参考结点) 15.电路如图15所示, 求:(1)以4为参考结点,列写结点1、2、3的结点方程。(2)求2A电流源的发出功率。解:(1)结点 结点 结点 补充方程: (2)由结点方程解得: 16.电路如图16所示,求电流IX和0.15A电流源发出的功率。图16解:三个网孔方向均为顺时针 解得: 17.图17所示电路,求电流I。图17解: I=3A
