中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A

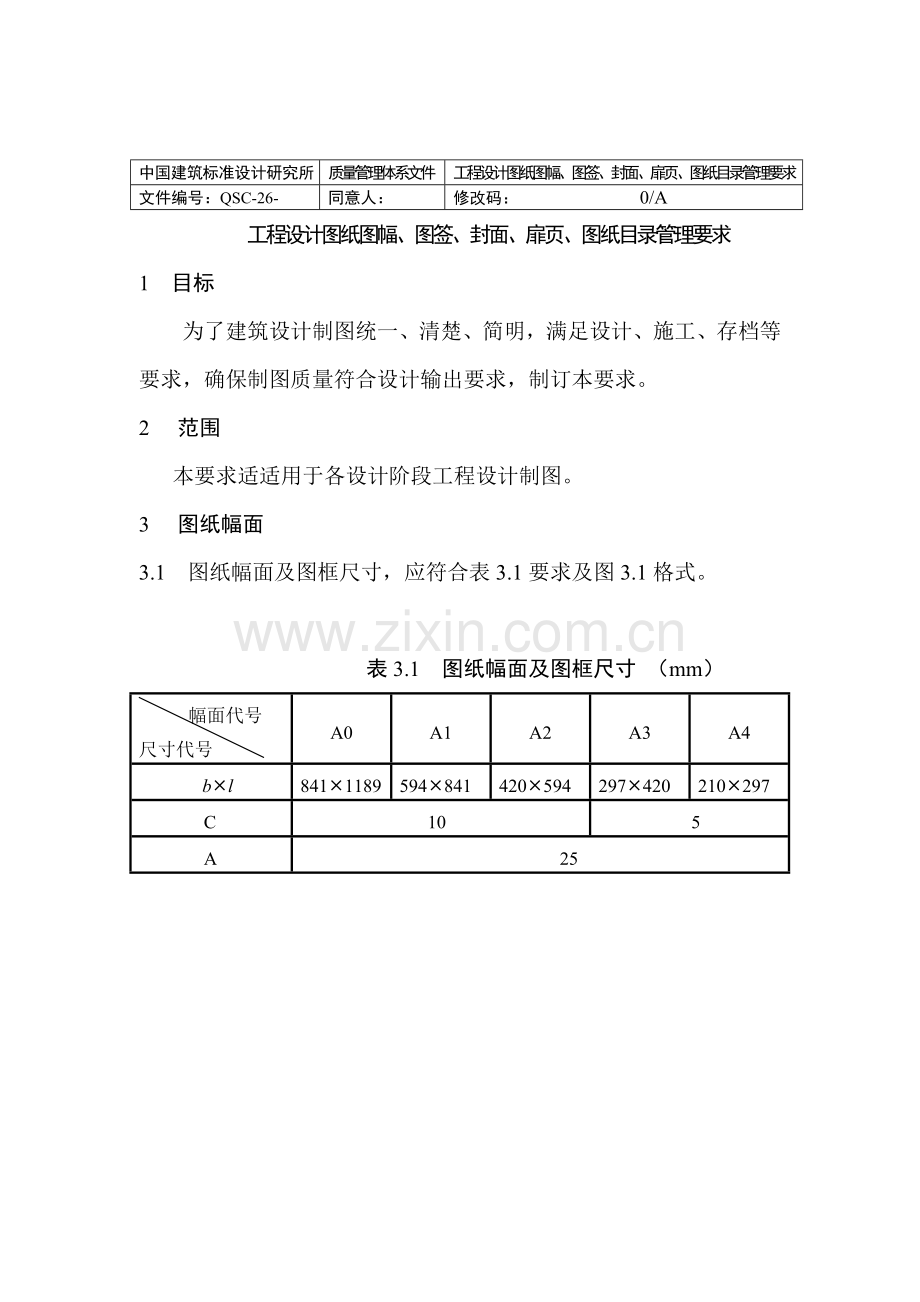

工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
1 目标
为了建筑设计制图统一、清楚、简明，满足设计、施工、存档等要求，确保制图质量符合设计输出要求，制订本要求。
2 范围
本要求适适用于各设计阶段工程设计制图。
3 图纸幅面
3.1 图纸幅面及图框尺寸，应符合表3.1要求及图3.1格式。

表3.1 图纸幅面及图框尺寸 （mm）
幅面代号
尺寸代号
A0
A1
A2
A3
A4
bÎl
841Î1189
594Î841
420Î594
297Î420
210Î297
C

10

5
A
25

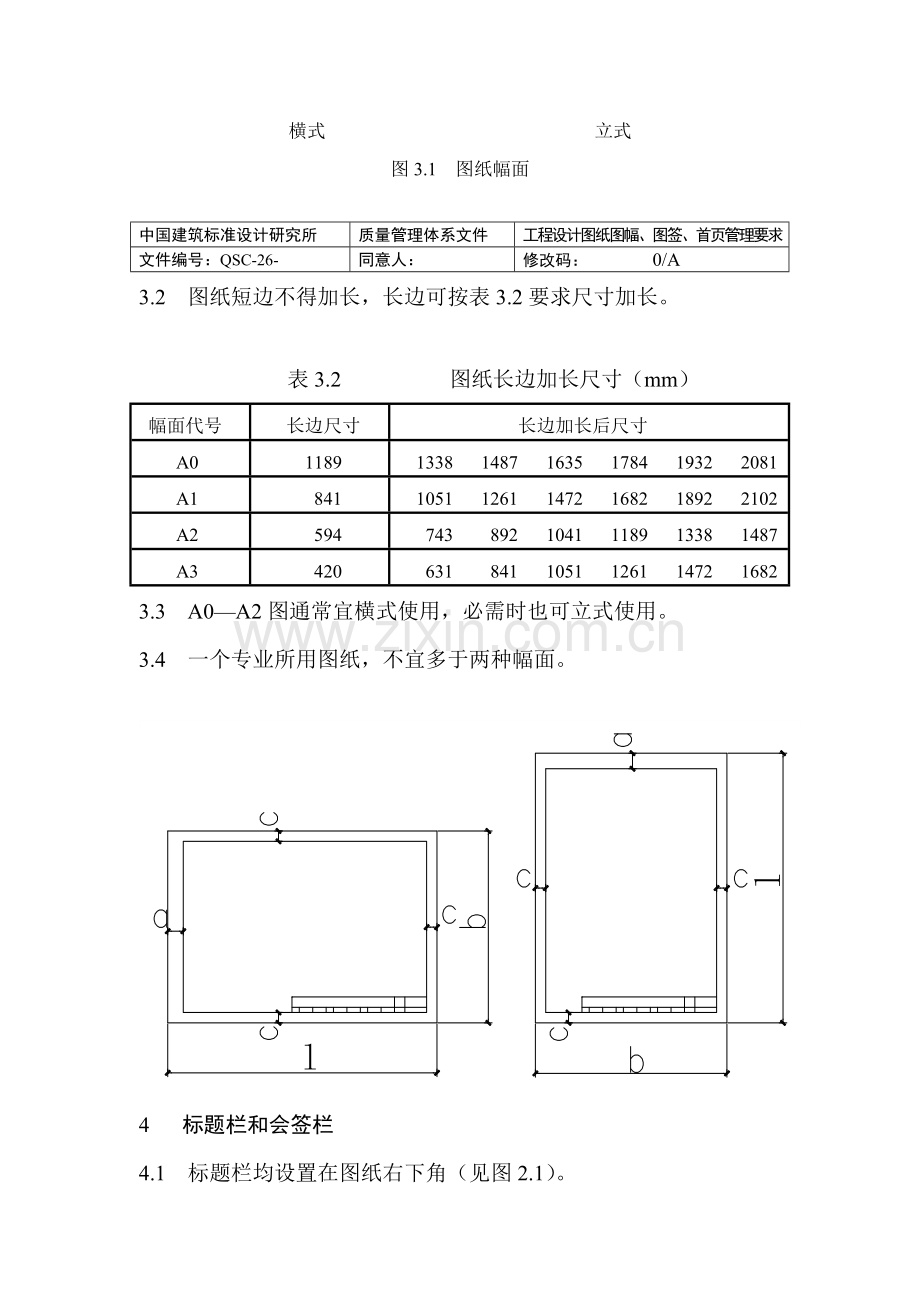

横式 立式 图3.1 图纸幅面

中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、首页管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
3.2 图纸短边不得加长，长边可按表3.2要求尺寸加长。

表3.2 图纸长边加长尺寸（mm）
幅面代号
长边尺寸
长边加长后尺寸
A0
1189
1338 1487 1635 1784 1932 2081
A1
841
1051 1261 1472 1682 1892 2102
A2
594
743 892 1041 1189 1338 1487
A3
420
631 841 1051 1261 1472 1682
3.3 A0—A2图通常宜横式使用，必需时也可立式使用。
3.4 一个专业所用图纸，不宜多于两种幅面。
4 标题栏和会签栏
4.1 标题栏均设置在图纸右下角（见图2.1）。
4.2 标题栏尺寸为180Î40，按图3.2格式分区。审定、审核、校对、设计主持人、工种责任人及设计，除本人签字外，还应有宋体字打印实名栏。标题采取黑体字（图4.2）。
4.3 会签栏格式见图3.3。会签人姓名也设置为实名栏和署名栏。一个会签栏不够时，可并列两个。不需会签图纸可不设会签栏。

图4.2 标题栏 图4.3 会签栏
5 图线、字体、百分比、符号、定位轴线、常见建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》要求实施。
6 图号
图号编写按以下要求：
首字以“总、建、结、水、暖、电、弱、动、讯”标注。
后面文字依据设计阶段确定：初步设计为“初”；施工图设计为“施”。
特殊编号方法应在图纸目录备注中加以说明。
中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、首页管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
7 扉页
中国建筑标准设计研究所交付方案设计和初步设计，均应有扉页。
7.1 扉页格式见图7.1。
7.2 扉页上签字
7.2.1 关键项目标方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人署名，签署必需完备。
7.2.2. 通常项目标方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人署名，签署必需完备。
8 图纸目录
8.1 作为报批图纸初步设计图纸，在装订本全部图纸前应填写全部图纸目录。
8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。
方 案 设 计 （所标）
(初步设计) 中国建筑标准设计研究所
工程名称
所 长 工程设计证号：甲级
总建筑师 签章：
设计主持人
方案设计人
年 月 日
方 案 设 计 （所标）
(初步设计) 中国建筑标准设计研究所
工程名称
室主任 工程设计证号：甲级
主任建筑师 签章：
设计主持人
方案设计人
年 月 日

图7.1 扉页格式
中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、首页管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A

图 纸 目 录

序号
图 号
图 纸 名 称
规 格
备 注

中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
附录A
（工程设计项目名称）
（设计阶段名称）

中国建筑标准设计研究所
年 月
北 京
（外封面格式）

中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
附录B
工程编号：
（工程设计项目名称）
（设计阶段名称）

中国建筑标准设计研究所
工程设计证书：0100411
年 月
（内封面格式）
中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
附录C
（工程设计项目名称）
（设计阶段名称）

所 长:
总建筑师：
设计主持人:
方案设计人：（适适用于方案设计）

（扉页格式）

中国建筑标准设计研究所
质量管理体系文件
工程设计图纸图幅、图签、封面、扉页、图纸目录管理要求
文件编号：QSC-26-
同意人：
修改码： 0/A
附录D

设 计 人 员 名 单

专 业 审定人 审核人 设计人
××× ××× ××× ×××

（设计人员名单）
