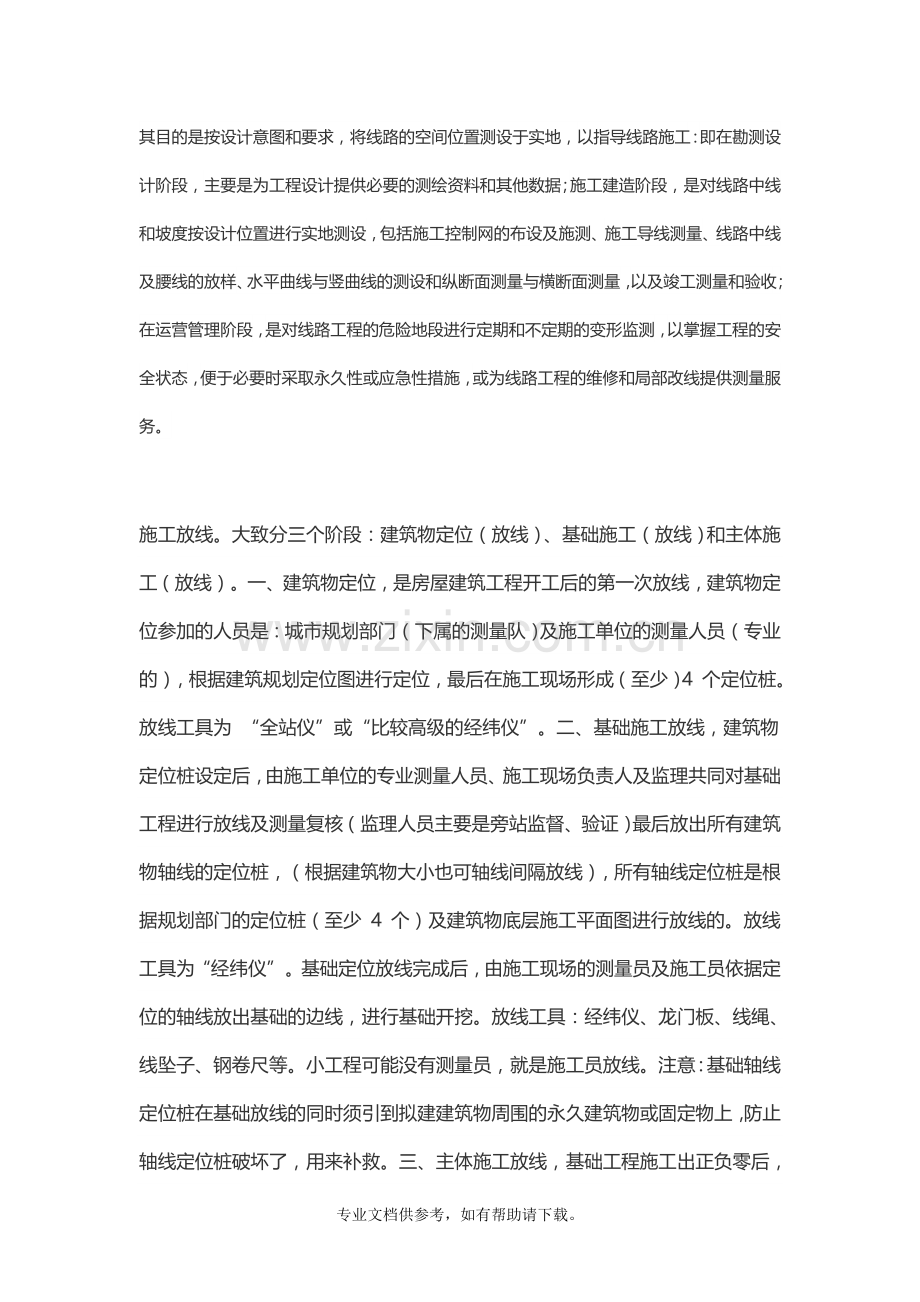

施工放线大致分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线).doc

其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。施工放线。大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。放线工具为 “全站仪”或“比较高级的经纬仪”。二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少 4 个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层. 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。这种方法是最简单实用的。说白了就是把图纸上的形状按 1:1 的比例投放到地面上但要学会看图纸，学会必要的仪器操作。线工是个综合性很强的工种，不仅要掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只有多练习，勤问人，等你放一两栋楼的线就会慢慢熟练的。施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般用 6、 10m， 8、这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定轴线的具体位置。具体一点： 1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员及时调钢丝线中的位置，当从两侧方向锤尖与十字中都重合时，可通知上层定点。至于钢丝线的弹力问题确实是存在的，关键是在于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能可靠的锁定，这样放线时就比较方便了。 2、高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内窥法. 即在每个楼层的同一位置留两个预留孔，通过这两个孔将下面楼层的轴线引上来，如留 3 个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。 3、 +-0.000 以下采用外空法，即打好控制桩，用经纬仪投测轴线.+-0.000 以上采用内控法，即用经纬仪将控制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线 n 层. 高层放线普遍用的就是内控法具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找 1 米左右这个位置予埋钢板，在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用铅垂仪或激光经纬仪以此点向上可引测轴线 n 层. 比如你现在从一层向二层引，你对准一层的点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了然后从二层这个点往回量 1 米那就是建筑物轴线的位置了四、测量工作程序 1、机构设置针对本工程建筑小区内地形复杂、占地面积大、单位工程多、建筑高度大的特点，我公司在本项目技术部下设专职测量小组，测量小组主要由一名测量工程师和各区段两名技术人员组成，场区导线控制网作业人手不够时由项目工程部其它人员配合。 2、职责划分 2.1 测量小组负责从规划部门接收导线控制点、施工现场控制网的建立、楼层控制线投测、标高引测、沉降观测及其它重要部位的施工测量；测量工程师还负责对项目计量器具的管理、日常维护及检测。 2.2 施工员根据测量小组给定的楼层控制轴线放出柱、墙体的控制线，梁的位置线和预留、预埋位置线。 2.3 项目技术负责人负责对轴线控制网进行复核，项目质量员负责对施工员所施测的梁柱边线、控制线进行详细复核。2.4 每楼层施工测量放线完毕，项目内部复核完成后，由项目测量工程师对施工测量结果向监理工程师进行报验，经监理工程师复核认可后才能进行上部结构施工。五、基础施工测量 5.1 控制网的建立 5.1.1 场区控制网因基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，控制网用全站仪进行投测。 5.1.2 单位工程轴线控制网单位工程轴线多且密集，根据建筑物特点选择有代表性的轴线设置轴线控制网。控制桩尽量设在开挖区外原始地坪上；另外在基坑底部及长轴线中部加密设置辅助性控制桩，以便于基础施工测量。工程开工后，测量小组根据规划局给定的坐标点以及总平面布置图中建筑物角点标注坐标作为放线依据。由于两幢住宅楼及车库轴线关系较复杂，根据施工图设计的主轴线，对B车库的桩基础，采用极坐标法放桩位，方法是，先按总图坐标，计算出各桩位在总图上的坐标，再跟据点出的坐标和测设的场地控制网，将全站仪架在靠B车库的场地控制点上，定出各桩位的坐标，同时建好控制轴线。在建筑物外围将控制轴线引出。利用放出的控制轴线对各桩位进行复核。对于A车库，先用全站仪定出事先在总图上点出的Qa 轴上的两个轴线交点，再用 DJD2-1GJ 激光经纬仪配合 50 钢卷尺定出各主控制线，并以主控制线为中心线，用 50m 钢卷尺分出其它各条轴线，作为下一步柱基开挖线的放线依据。基础施工轴网设置详见附图。 5.2 控制桩的设置方式所有位于土层上的控制桩点（含轴网控制点及高程控制点）均为砼墩埋地设置，砼墩截面为 300300，深度不小于 500，做法如右图；桩面上用红油漆对桩号、轴线及高程等进行标示。若控制桩位于完整的基岩上，则可直接将控制点设在基岩面上。控制桩点设置完成后必须在桩的周围设置可靠、醒目的围护设施，对控制桩进行保护。 5.3 基础施工测量基础施工阶段，用经纬仪结合 50m 钢卷尺根据控制桩直接对各轴线进行投测，然后根据设计截面对各构件进行放线；用 S3 水准仪结合五米塔尺直接进行高程引测。因基础施工阶段控制桩往往容易遭碰撞及受地面沉降影响移位，故在每次进行轴线投测前必须先对控制桩有无移位现象进行校核后才能施测。6.1.1 平面控制及轴线控制6.1.1.1 建筑物的红线及定位均由城建规划局测定，我们根据城建所提供的测量标志和建筑平面图，进行复测，依据建筑物的轴线和开间建立矩形控制网，作为平面控制的依据。对平面控制的四个顶点，设立牢固的标准，为防止施工过程中由于各种原因造成了对标志的影响，对四角顶点的观测要定期核准以保证测量的精度。6.1.1.2 本工程主楼轴线控制网拟定以1轴，35轴，A轴，F轴组成轴线控制网。控制网布设埋点时，应将控制点埋在开挖区外，并利用混凝土保护，将前后视标志的控制线都应该做好标志，以检查、复核控制线的变化。6.1.2 主体工程的施测6.1.2.1 建立轴线垂直引测基准网点根据图纸轴线关系，在一层楼板钢筋混凝土上精确埋设6快200200钢板作为控制点的测量标志。精确测量各控制点之间的距离和夹角度数，距离应用检验过的尺量，角度应用经纬仪（J级的精密仪器专用测量。在各个控制点上，分别作标记，反复测设各点的尺寸、角度，无误后整理原始资料做为每一次投测复核的基准点原始点。根据控制点布置尺寸，将1-6点精确测设于基点6快钢板上。各点之间的丈量尺寸误差应在0.5mm以内，测出各柱到轴线与矩形的方位关系，作为上面各层投点进行楼面放样、校正复核的原始资料。6.1.2.2 主体轴线的投测投测点设置后，在各层楼板投测点处必须留置200200孔洞作为投测通道（该点基于通道的中间）。采用吊线法将轴线引到各楼层。主体结构施工中，考虑到上层浇水、杂物、堆物等因素，在控制钢板旁边砖砌490490保护圈加预制板保护盖，并在每层预留的垂直传递孔四周砌100mm高阻水圈，防止各层施工用水影响放样。6.1.2.3 主体的主体的标高测量主体结构标高34.50m，按照规范允许偏差不能25mm。根据附近水准点，先于底层柱上测设+0.5m线，并用红油漆划上“”标记，后用专用卷尺从三角标志+0.5m标高线沿柱身逐层向上丈量，取四点平均值，划上相对标高线，写明相对高程，并用水平仪按每层楼层设计标高抄平。在逐层丈量时，为避免偏差积累，必须每隔2层从底层+0.5m标高线丈量一次高程，如发现误差，及时调整，使其达到规范要求。6.1.2.4 建筑物的沉降观测测量基准点的确定，建筑物四角埋设4个水准基点A、B、C、D组成的水准网，进行相互校核。为检查此水准网的稳定性，要定期进行检测，以保证主楼沉降观测成果的正确无误。水准基点设定后，要测出其绝对高程，根据市测设的附近永久水准点进行联测，按三等水准测量方法及要求进行环行闭合观测，其闭合差不超过0.5nm(n为测数)。3）主楼沉降观测点的埋设，按照设计院对大楼沉降观测布设及测量规范要求埋点。在浇灌一层柱混凝土时，预埋好沉降观测点位。4）主楼沉降观测次数。根据设计要求，工程进度在主体施工到竣工这一时间内，定期和不定期不间断的进行观测。根据主体施工的进度每上一层观测一次，在主体封顶后可根据沉降量的大小变化情况适当的减少次数，每隔一月观测一次，工程竣工后的一年内，两个月观测一次。5）主楼每次沉降观测结束后，及时检查记录，计算正确，精度合格进行误差分配，最后将本次所测各个观测点的高程与上次各点高程核对无误后，填写沉降观测记录汇总表，且需经甲方及监理单位签字和盖章，作为工程验收技术资料。6.1.3技术依据及施工测量设备本工程执行建设部颁发标准工程测量规范GB50026-2007及水准测量规范按二等水准测量要求施测。施工测量仪器配备情况详见下表编号 型 号 生产厂家 性 能 精 度1 Ni005 德国蔡司厂 S1 精密水准测量 0.5mm/测回2 J2 JD 苏光一光 J2 级精密水平角测量 二秒级3 DS3 北 京 普通高程测量 S3级4 5m 钢卷尺 上 海 5 50m钢卷尺 上 海 3公里 6.1.4施工测量技术要求6.1.4.1 沉降量观测应严格的执行国家规范中的各种观测技术指标和施测要求。专业文档供参考，如有帮助请下载。
