XXCZ广场购物中心
土建施工图设计任务书

编制单位：大X

编制时间：XXX年_12月29日

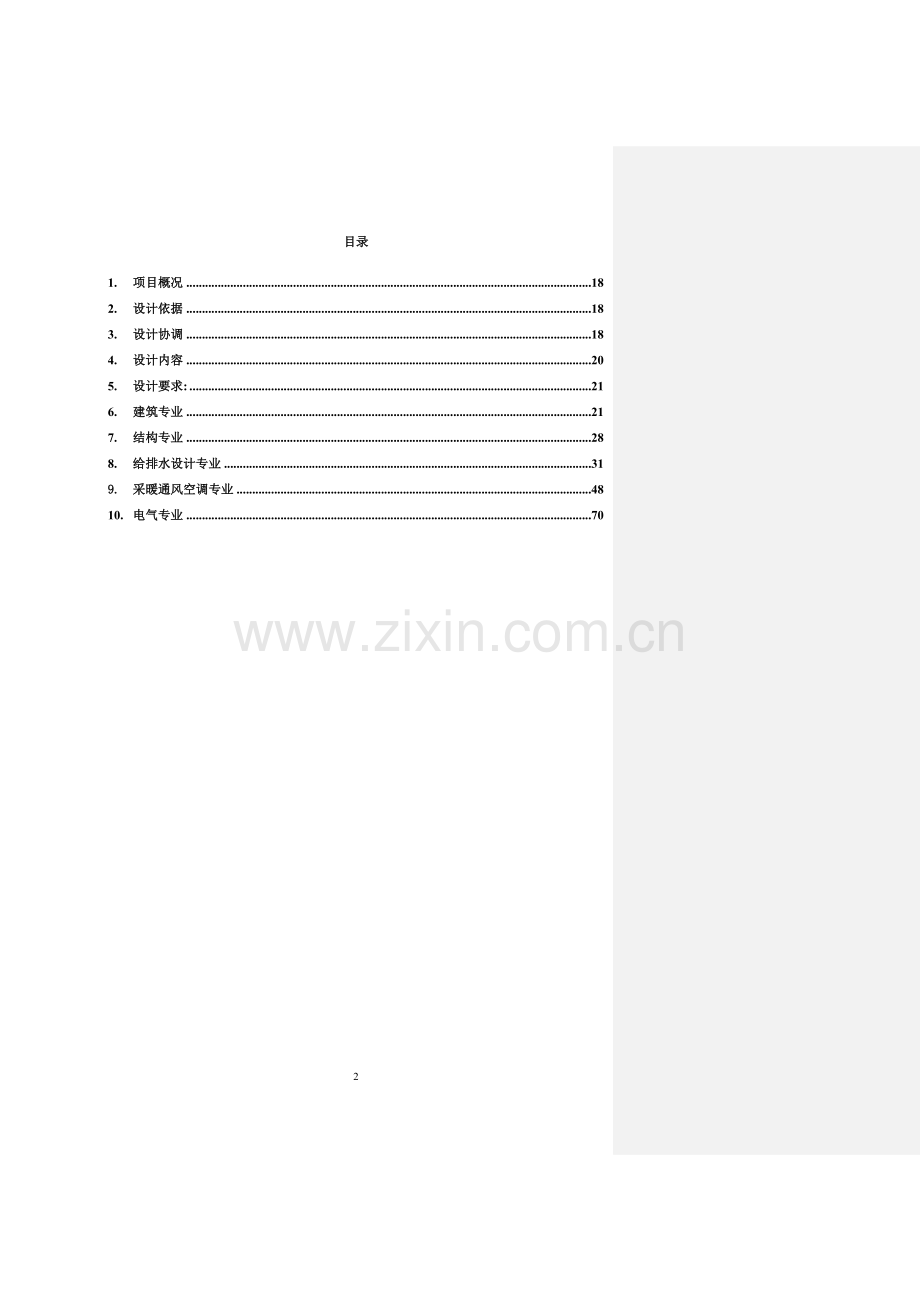

目录

1. 项目概况 18
2. 设计依据 18
3. 设计协调 18
4. 设计内容 20
5. 设计要求: 21
6. 建筑专业 21
7. 结构专业 28
8. 给排水设计专业 31
9. 采暖通风空调专业 48
10. 电气专业 70

为保证CZ广场购物中心设计的延续性，编制此任务书。设计人需严格按照任务书要求进行施工图设计，编制人对任务书的内容负责并进行解释。

1. 项目概况
1.1 项目位置及规模相见总包任务书。
1.2 业态概况：业态为购物中心；
地下1层， 地上5层，其中室内步行街72900㎡，各主力店21200㎡。
2. 设计依据

2.1 国家相关法律、法规、强制性条文、国家及各行业设计规范、规程、行业条例及项目所在地方规定和标准。同时应满足CZ集团的《安全管理技术标准汇编》、《CZ广场定额设计技术标准》及《商业地产安全管理制度》要求。《CZ广场定额设计技术标准》、《集团安全管理制度》可通过CZ规划院网站进行查询
2.2 相关政府主管部门对本项目的批复文件、给定的技术条件和意见要求。
2.3 甲方提供的经确认的方案和初步设计文件、实测地形图、项目用地周边市政管线资料、工程地质勘察报告和水文勘测资料等。
2.4 在项目设计过程中业主（或业主指定委托人）提出的条件、意见和要求。
2.5 施工图设计任务书（本文件）。
2.6 各业态房产技术条件、交房条件和建造标准。
2.7 双方签定的设计合同内所包含的服务性条款及要求（详见设计总包合同）。

3. 设计协调

设计单位应在设计全过程中，对业主另行委托的与此项目有关的其他单项设计起到设计协调作用。
以下各单项设计由业主另行单独委托，施工图设计单位应负责对其设计成果审核并对相关内容图纸双签出图，同时设计人应在施工图设计中为此部分内容预留、预埋及配套设计，并协调、配合各单项设计单位完成施工图修改。

设计人应为其他二次设计（包括但不限于室内精装修设计、外立面幕墙设计、外环境设计、夜景照明设计等）提供技术支持与服务，协助其通过政府有关部门的设计审查
土建设计单位分别应在各专项设计单位图纸上盖审核章及相关专业注册执业章。
土建设计单位参与各主力店、次主力店、步行街商铺的内装施工图评审，大商业土建设计单位应对乙装及丙装设计单位图纸进行审核，并负责签字出图，蓝图应加盖大商业土建单位审核章及相关专业注册执业章。
施工图设计单位盖审核章的图纸内容如下：
3.1 立面方案、扩初及幕墙施工图设计
审核外立面开窗、开洞与CZ签批立面是否吻合。
审核外立面开窗、开洞与使用功能是否协调。
审核外立面开窗、开洞与施工图设计是否一致并对相关图纸盖审核章。
重点把控外幕墙结构安全设计与土建结构设计是否一致并对相关图纸盖审核章。
重点审核外幕墙层间封堵等消防安全设计并对相关图纸盖审核章。

3.2 夜景照明设计
重点把控预留电量与夜景照明施工图设计是否吻合并对相关图纸盖审核章。
重点把控夜景照明各电路是否与土建施工图匹配并对相关图纸盖审核章。
审核灯具安装是否满足外立面管控要求并对相关图纸盖审核章。

3.3 室内装饰设计（含钢结构采光顶设计）
重点把控预留电量与内装施工图设计是否吻合并对相关图纸盖审核章。
重点把控内装材料与《CZ购物中心防火设计要求》是否一致并对相关图纸盖审核章。
重点把控内装设计中与结构安全有关内容并对相关图纸盖审核章。

3.4 环境景观设计
重点把控预留电量与景观施工图设计是否吻合并对相关图纸盖审核章。
重点把控井盖、风井等设备设施设置是否满足《CZ广场购物中心管控要点》要求并对相关图纸盖审核章。
重点把控夜景照明设计与景观照明设计的协调、配合问题并对相关图纸盖审核章。

3.5 弱电智能化设计
重点把控背景音乐系统同消防广播系统的关系，在平时和火警时如何管理和使用？
门禁管理系统在消防报警时如何动作？
并对以上内容相关图纸盖审核章。

3.6 导向标识系统设计
重点把控预留电量与导向标识施工图设计是否吻合并对相关图纸盖审核章。
重点把控导向标识材料与《CZ购物中心防火设计要求》是否一致并对相关图纸盖审核章。
重点把控导向标识设计中与结构安全有关内容并对相关图纸盖审核章。

3.7 燃气工程设计。（只配合不审核）
3.8 地基处理及基坑支护设计。（只配合不审核）
4. 设计内容

本设计范围包括XXCZ购物中心业主指定内容的施工图设计及业主要求的各类指标及数据的统计。
具体设计内容如下：
4.1 项目红线范围内场区竖向设计和管网综合施工图设计（如业主单独委托设计时不含本内容）。图纸深度达到《总图、竖向管控要点》要求（见附件1）
4.2 本工程整体地下室施工图设计。
4.3 地上裙房商业部分施工图设计。
4.4 按业主要求完成室内管线综合图设计，配合内装设计完成各专业修改图纸。
4.5 按国家规范要求的场区无障碍设计。
4.6 本工程人防设计内容（如项目得到政府相关部门异地建设批复许可或业主另行委托人防设计单位时，本设计内容不在此次设计范围内）。
4.7 提供各专业设计计算书
4.8 技术经济指标、各业态面积统计表，合同签订后由业主提供。（见表1-5）
4.9 电梯参数统计表
4.10 其他过程中要求提供的指标及数据的统计
5. 设计要求
如项目为边设计边施工，为满足施工进度要求，设计图纸需分批出图，具体出图时间节点见设计合同约定。
5.1 CZ广场购物中心根据施工配合需求分版本和阶段完成；符合《CZ商业综合体施工图出图流程指引》的要求（见附件2）。
5.2 施工图设计前，设计单位应配合业主与施工图（含抗震、超限等）审查单位沟通设计做法，以确保施工图审查顺利通过。
5.3 图纸深度除应达到国家建设部颁布的《建筑工程设计文件编制深度规定》要求深度外，还应满足如下要求：
5.3.1 各主力店的平面布置（包括铺位布置等）均应反映在各专业平面图中。
5.3.2 消火栓箱、配电箱等设备设施位置或留洞、留槽必须在建筑平面图中反映；前期出图中，各专业的留洞，及特殊做法必须在结构图中反映。。
5.3.3 屋顶平面图中，必须标示出所有屋顶设备设施、出屋面管井、管道的位置等。
5.3.4 必须提供地下室、步行街、主力店等的管线综合图。满足业主要求
5.4 如项目边设计边施工，施工图设计应根据施工配合需求分版本和阶段完成。设计图纸必须符合《CZ商业综合体施工图出图流程指引》的要求。设计人可根据《CZ商业综合体施工图出图流程指引》的各版本及各阶段图纸深度的要求，合理安排各阶段的设计内容。
5.5 施工图版本较多，应合理组织图纸的标识方式（如各专业标识方式统一、表明版次、修改日期、各专业主要修改内容等），以便于识别版本与图纸类别。
5.6 施工图设计前应根据CZ施工计划要求编制其《设计进度计划》及《统一设计技术措施》，并报送CZ商业规划研究院。
5.7 各专业出图前必须互相会审图纸，如因现场原因先出图纸，则必须在出图后设计院内部各专业会审图纸。
5.8 设计文件中包含：消防安全设计专篇、节能设计专篇4.9 设计文件中包含场地综合图：图示所有地面及地下构筑物、设计物，包括管井、出地面风井、灯杆、绿地、雕塑等，并综合确认设计可行性。（例如绿地预留覆土厚度、雕塑下承载力、灯具锚固强度等）
6. 建筑专业
6.1 总平面设计
6.1.1 重点组织好各种交通流线设计：各出入流线应独立设置，尽量避免相互干扰。货流、客流及人流、车流应区分有序，符合商业运营的日常使用要求。购物中心沿不同方向主要道路应设两个及两个以上车库出入口，用以分解交通。不能在商铺前横向设车道出入口。CZ广场车库出入口坡道必须双进双出，不得做单车道，且净宽不小于8米宜为9米。
6.1.2 竖向设计：技术要求参见《总图、竖向管控要点》要求（见附件1）
6.1.3 管网综合图（如业主单独委托管网综合设计时不含本内容）
6.1.4 需解决好室外管线综合问题，使各种管线均满足设计要求。各建筑出入口处不得设置通风竖井、检查井等设施。
6.1.5 需注明场外管线接入点的位置标高。
6.1.6 除总平面图外，还要求绘制一层组合平面图，将道路关系、各出入口关系、±0.000标高、室内外高差关系等反映在图面上。
6.2 建筑设计
6.2.1 各业态主要设计依据
1. 各业态之《房产交接技术条件》、业态布置图。
2. 商管设备用房内装做法：地面防滑地砖，墙面瓷砖，铝扣板吊顶。
3. 层高及完成界面要求详见《层高（净高）、电梯及土建完成界面》（见附件3）
4. CZ购物中心楼地面做法（见附件4）。
施工图设计要求应以CZ集团正式签定的《房产交接技术条件》为准，在业主提供《房产交接技术条件》正式签字版前，以上述内容作为设计参考。
6.2.2 地下室设计要点
1. 需合理组织车流动线，尽可能做到客货流分离，巡视系统简洁、清晰。具体要求参见《CZ广场地下停车场交通动线规划设计操作指引及审核流程》（见附件5）
2. 地下室应规划好建筑物整体及个别业态的设备机房设计，并合理控制面积，设备用房的布置及使用要求。
3. 合理布局干湿垃圾间，具体要求参见《地下垃圾房实施标准》（见附件6）。
4. 地下室应合理安排各个防火分区的设计，防火分区面积尽量按规范最大面积要求分隔。疏散楼梯设计尽量不同分区相互合用，合理布置各送排风室及风井，各管道井和送排风井尽量贴楼梯布置。
5. 地下汽车库出入口坡道须设排水沟蓖；汽车坡道构造不宜采用礓磋做法；隔墙不宜全部采用实体墙面，应考虑开车行驶时视线安全要求；地下车库具体设计按照业主提供标准；需重点进行地下室管线综合设计，保证运货车道的净高不小于3.6m，垃圾车道不小于3.2 m。商业项目地下室停车库全部设超声波停车指示系统，要与标识设计结合。
6. 地下室电梯厅、扶梯厅考虑通透隔断，配合内装设计重点设计该区域，周边考虑广告、灯箱的预留电源。超市人行步道区域考虑手推车停放位置。
7. 地下室适当位置设置2～3处卫生间。
8. 车库集水坑、排水沟具体要求参见《CZ商业综合体集水坑和排水沟设置标准》。（见附件7）
6.2.3 室内商业步行街（以下简称“步行街”）设计要点
1. 按已确认的方案平面图进行方案深化和施工图设计。建筑面积约7.29万平方米，1层至3层，柱网尺寸宜为8.4米左右，首层层高5.4米，二层以上层高为5.1米。两个以上中庭要分主次，根据方案主中庭大于700平米（开洞面积），大于500平方米（开洞面积），可根据结构计算做适当调整。方案中电梯、扶梯的位置不得做大的调整。步行街楼板开口宽度宜为8-9米，开口长度：25米左右,步行街采光顶的开口宽度，应较下层开口两侧各扩大0.8米~2米。首层店铺铺面退后洞口600～800mm；二层以上步行街走道净宽宜为3.5～4米，“桥”的净宽度宜为3.5-4米，在中庭周围走道净宽可适当加宽至5～6米。“洞”口、“桥”及中庭边缘不得设反梁。扶手栏板的结构荷载必须大于国家相关标准。
2. 步行街卫生间的设置：根据步行街的长度不同一般设3～5处卫生间，卫生间的间距80～100米。每处卫生间面积70～100平方米，蹲位：男厕不少于5个；女厕不少于10个；男卫生间小便池不少于5个（考虑儿童使用）；洗手盆各不少于4个（考虑儿童使用）；设置清洁工具间。除特殊要求外，主力店不再单独设置卫生间，与步行街合用。卫生间每层至少考虑一处无障碍设施并设母婴室。卫生间设计要求详见《CZ购物中心步行街卫生间设计标准》（见附件8）
3. 步行街连通口的设置原则：步行街街面开口（通往主力店、疏散楼梯、电梯、卫生间等）应尽量成组设计，以保持步行街铺面的连续性。具体要求见《主力店与步行街连接口设计及工程界面标准》（见附件9）
4. 步行街内装及钢结构采光顶由业主另行委托设计，土建设计时应注意步行街钢结构采光顶的支座位置，应较下层开口两侧各扩大0.8m-2m，并考虑充足的结构荷载。中庭的采光天棚在设计中要考虑方便安装LED电子屏。每个中庭天棚的中间位置预留一个电动吊点，承载力不低于500KG，中庭的其他吊点（6-8个）的承载力不小于150KG，长廊部分设置电动吊点，承载力不小于50KG，每个项目电动吊点的数量原则上不超过25个。中庭要考虑方便安装LED电子屏，总荷载20KN。室内步行街中庭的采光天棚及步行街的采光廊必须进行节能设计，应设置电动遮阳装置。
5. 步行街出入口设双层门（视项目所在地域具体选择决定），严寒及寒冷地区CZ广场室内步行街出入口必须设双道或三道门，并应设热风幕及地热，不得设门帘。要求见《严寒及寒冷地区步行街出入口设计》。（见附件10）步行街的出入口应设置人流计数系统。室内步行街客用观光电梯在中庭设置，以2部为一组，观光梯轿厢要做成玻璃通透，井道为钢结构。观光梯应通到地下停车场。在停车场设置通透玻璃候梯厅，候梯厅需设计空调及安全栏杆。
6. 室内步行街的电梯及自动扶梯设计要求：
6.1自动扶梯距步行街主入口不小于10米，间距宜控制在50米左右。
6.2自动扶梯应靠洞口一侧并平行布置，以免遮挡视线。
6.3步行街入口处允许一组扶梯反向布置，提升二、三层端头铺的人流量。
6.4提升高度为两层及两层以上的自动扶梯，靠外墙时应不留缝，临空一侧必须做安全防护，招标采购前必须明确保护高度并预留荷载。
6.5室内步行街的自动扶梯应有一组通往地下停车场各层。观光梯一般在中庭设置，以2部为一组，观光梯轿厢要使用玻璃维护使其通透。观光梯应通到地下停车场各层，在停车场应设置通透玻璃候梯厅，候梯厅需设计空调。
6.6室内步行街的货梯，吨位为1.6～2吨，可与综合楼、娱乐楼合用。供室内步行街独立使用的货梯不宜超过2组。
7. 步行街公共区域要充分结合内装设计的广告规划布点图（包括电子显示屏、落地式店招、墙体广告等）和业主提供的多种经营布点图预留电源及上下水。
8. 根据业主提供的业态布置图预留餐饮条件，餐饮区考虑集中设置排油烟井并尽量高空排放或采取其他净化措施，具体要求详见《餐饮油烟排放设计要求》（见附件11）。
9. 由于多种经营的需要，往往在步行街内的中庭需要举行一些特殊的商业活动，如车展等，因此在设计中需要考虑车的行驶路线、地砖的承载荷载等因素。
10. 应设计约100㎡娱乐楼直接对外的夜间出入口，满足娱乐楼业态夜间使用需求。当并合理解决娱乐楼独立的通道及出入口事宜。
6.2.4 屋面设计要点
1. 纯购物中心项目：屋面以美化为主，统一规划整齐安放设备机组，设计为上人屋面，设屋顶花园按照A版设计有中等灌木种植，构架小品并设计活动区域,根据项目设计设置康体设施。B版按构架小品及设计活动区域设置。C版简单刷漆或铺设人造草皮。
2. 屋顶各类风机、冷却塔等设备设施应尽可能成组布置，并采取隔音降噪处理，具体做法见《屋顶设备布置原则》。（屋顶设备用房布置原则，附件12）
3. 屋面预留外墙清洗吊栏悬挂点。
4. 屋面应预留设备基础。
5. 不得在外墙设置溢流口。
6.2.5 立面设计要点
1. 施工图设计单位应根据立面设计单位的初步设计图纸，完成立面、平面、外墙详图等全部施工图。
2. 立面设计需与另外委托的立面方案深化设计单位、幕墙设计单位紧密配合，并详细提供立面设计所需的设计条件，包括首层出入口位置、外墙门窗（含百页窗）洞口位置、出屋面楼梯间、设备用房、风口、管井等设计条件，并根据立面设计要求适当调整外立面的各种洞口尺寸及位置。
6.2.6 剖面设计要点
1. 需重点解决建筑物内各种管线综合设计，使建筑物内部各种管线既能满足设计要求，又能满足各商业业态净高的要求。层高要求详见《CZ广场购物中心各业态层高（净高）设计要求》（附件3）
2. 要给出至少2个组合体的纵横剖面，以及步行街横剖面、影厅剖面、有层高变化部位的剖面、出屋面的各种采光顶剖面等特殊位置的图纸。
3. 墙身节点要索引立面各特殊构造部位，包括装修、节能保温、广告灯箱等部位的控制尺寸。
6.2.7 材料使用要求
1. 墙体材料：除钢筋混凝土墙体外，其他后砌墙体、轻质墙体采用当地常用材料及做法。
2. 防水材料：防水材料具体做法可参照CZ集团《防水材料集采各部位作法技术规格表》【按照当年度采购标准提供给施工图设计单位】的规定，结合当地具体情况进行设计。屋面防水等级Ⅱ级，地下室防水等级一级。
3. 保温材料：按照国家以及当地标准进行设计。
6.2.8 消防设计
1. 消防设计应主动配合业主与当地消防部门沟通，配合业主进行性能化设计，并根据消防部门意见合理进行消防设计。
2. 各主力店进入后可能会根据主力店动线及商品布置进行防火分区的修改。
3. 消防设计应严格遵守《CZ广场购物中心建筑防火技术要求》（见附件13）。
4. 防火卷帘、防火门窗等设备设施满足规范及消防部门要求即可，不得随意提高等级。
6.2.9 人防设计
1. 本项目暂定不进行人防设计，考虑异地建设交费方式。如在后续进展中发生变化，需要做人防设计，设计院应补充进行人防设计，设计费不因此而增加。
6.2.10 其他要求
1. 配合业主计算相关经济技术指标：准确计算并列出主要技术经济指标（可列在总平面图上），在各层平面图中标注各层面积、各业态租赁区面积以及列出步行街各个商铺的建筑面积、使用面积一览表。此项工作须贯穿设计的全过程，设计院必须引起高度重视，随时完成业主要求复核或计算面积指标工作（技术处理上应将不同业态面积设为单独的1个图层，便于随时检查或计算各业态租赁面积）并填写依照业主提供的《项目各阶段面积指标统计表》。（表1-5，合同签订后由委托方提供）
2. 电梯、扶梯、人行步道等设计要求：
技术参数、土建预留洞口尺寸等未定的品牌，按业主提供的电梯选型原则确定各电梯参数并随时做好技术参数、数量的列表统计，配合业主做好机电设备招标工作填写《电梯、扶梯统计表》。（表6，合同签订后由委托方提供）
各业态电梯设计要求：
电梯装饰标准按照最终内装要求。（【】内容，合同签订后由业主提供）
a) CZ影院：
合资品牌（招标要求）；
公共区域扶梯【】组,共【】部，梯速0.5m/s，梯阶宽度1m，倾角30度，扶梯均采用变频扶梯。扶梯包板需进行二次装修；
客梯【】部，重量1.6t，梯速1.5m/s，行程【】至【】层，客梯各层设小门套，轿厢四壁、厅门发纹不锈钢，如另装修详设计。
货梯【】部，载重量2t，速度1.0m/s，行程【】层至【】层，首层大门套,各层设小门套，轿厢四壁、厅门钢板喷漆；
b) 健身、儿童、零售、娱乐、特色餐饮、电玩、电器
合资品牌（招标要求）；
公共区域扶梯【】组,共【】部，梯速0.5m/s，梯阶宽度1m，倾角30度，扶梯均采用变频扶梯。扶梯包板需进行二次装修；
客梯【】部，重量1.6t，梯速1.5m/s，行程【】至【】层，客梯各层设小门套，轿厢四壁、厅门发纹不锈钢，如另装修详设计。
货梯【】部，载重量2t，速度1.0m/s，行程【】层至【】层，首层大门套,各层设小门套，轿厢四壁、厅门钢板喷漆；
c) 超市
合资品牌（招标要求）；
公共区域扶梯【】组,共【】部，梯速0.5m/s，梯阶宽度1m，倾角30度，扶梯均采用变频扶梯。扶梯包板需进行二次装修；
d) 走廊中庭、店铺
合资品牌(招标要求),
扶梯【】组,共【】部，梯速0.5m/s，梯阶宽度1m，倾角30度，扶梯均采用变频扶梯。扶梯包板需进行二次装修；
客梯【】部，重量1.6t，梯速1.5m/s，行程【】至【】层，客梯各层设小门套，轿厢四壁、厅门发纹不锈钢，如另装修详设计。
货梯【】部，载重量2t，速度1.0m/s，行程【】层至【】层，首层大门套各层设小门套，轿厢四壁、厅门钢板喷漆；
e) 其他：按设计
3. 配合进行现场施工围墙的图纸设计。

6.2.11 定额设计技术标准应用要求
1. 建筑设计应依据《CZ广场定额设计技术标准-第一分册建筑构造》选用相应的建筑工程做法，并参考构造节点图深化相应的节点详图。
2. 初步设计及施工图阶段设计应对应《CZ广场定额设计技术标准-第一分册建筑构造》，根据选用内容填报相应的定额设计管控要点。

7. 结构专业
7.1设计参数
7.1.1结构的安全等级及设计使用年限
1、结构的安全等级：二级。
2、设计使用年限：50年。
7.1.2风荷载、地面粗糙度类别、雪荷载等根据国家、地方相关规范、规程取值。
7.1.3抗震设防相关参数根据国家、地方相关规范、规程，及地安评报告、详勘报告等取值。
7.2结构设计荷载
7.2.1恒荷载
1、屋面、楼面、地面以及建筑隔墙的恒荷载标准值根据本设计任务书建筑部分要求使用的材料、墙体厚度及装修标准计算确定。对于清水房或者存在二次装修的标准房，均按照精装修标准确定恒载。
2、覆土荷载计入恒载，景观覆土按《CZ景观覆土荷载标准》取值。
3、各建筑功能分区应按建筑要求进行降板或垫高，该区域填料计入恒载。
4、采光顶、大悬挑幕墙、大悬挑雨棚等部位应预留荷载。

7.2.2活荷载
1 商业
（1）超市（卖场、仓库、冷库、冷冻机房等）：10.0kN/m2；外场4.0kN/m2；卸货区15.0kN/m2（沃尔玛20.0kN/m2）。
（2）主力店百货：4.0kN/m2。
（3）影城（4\5层及夹层）：大堂4.0kN/m2；看台及看台下仓储空间：3.0kN/m2；
走道4.0kN/m2；办公区域2.0kN/m2；卫生间（降板区填料按照恒载考虑）2.5kN/m2；储藏室5.0kN/m2；空调机房7.0kN/m2。
（4）室内步行街1-3层：4.0kN/m2；步行街走廊：kN/m2。
（5）数码广场（国美）：4.0kN/m2。
（6）酒楼：厨房(厨房应根据建筑要求进行降板或垫高，该区域填料计入恒载)6.0kN/m2；用餐区4.0kN/m2。
（7）电玩：4.0kN/m2。
（8）KTV：4.0kN/m2（三层以下，包括墙体布置，墙体按轻钢龙骨考虑）；5.0kN/m2（四层以上，包括墙体布置，考虑墙体采用混凝土空心砌块砌筑）。
（9）消防楼梯：3.5kN/m2。
(10) 室外地下室顶板: 10KN/m2 (除消防车道外 )。
（11）正负零楼板5KN/m2。
2消防车道、消防登高场
消防车重300kN，考虑荷载的最不利布置及车轮下垫层的应力扩散，按照结构效应的等效原则，换算为等效均布荷载，基础、裂缝控制只考虑平时使用荷载，梁、柱、楼板强度设计时考虑消防车荷载组合。当结构板上存在覆土或其他填充物时，消防车的轮压需要考虑应力扩散予以折减后作用于结构梁板上，消防车荷载按照规范要求进行最不利布置计算梁板的截面和配筋，柱、基础设计以及裂缝宽度控制不考虑消防车荷载，但应满足正常使用荷载的要求。
3 停车库
地下室机械停车库，单层停车4.0kN/m2，双层机械停车：5.0kN/m2，货运通道10.0kN/m2。
4 屋面活荷载：3.0kN/m2，不包括绿化覆土，屋面大型设备荷载。屋面活荷载不应与屋面设备荷载同时组合。
5 电梯机房7.0kN/m2。
6 设备荷载，根据各专业提供的条件进行设计。
7 其他未列荷载按规范取值。
7.3主要材料
7.3.1钢筋
受力钢筋原则上应以高强钢筋为主，优选HRB400、HRB500，包括主筋与箍筋。一般构造钢筋可选用HPB300钢筋。
7.3.2混凝土
地下部分除竖向构件外，建议不超过C40。最高混凝土标号建议不超过C60。后浇带建议采用比相应构件部位混凝土强度等级高一级的微膨胀混凝土。其余以计算为准。
7.3.3砌体
填充砌体采用项目所在地普遍采用的轻质材料。
7.3.4型钢、钢板、钢管
采用Q345B，Q235B。
7.4结构选型
基础、上部结构及关键部位的结构方案选型，根据业主另行提供的结构设计指引进行设计。
7.5限额设计
主体结构限额设计指标详见设计合同，乙方应通过基础方案、结构方案的比选优化，使设计成果的材料含量指标控制在限额设计指标之内。
采光顶钢结构设计应符合《CZ广场定额设计标准》第二册结构部分的相关规定。
8. 给排水设计专业
8.1设计范围
8.1.1负责项目用地红线范围内给排水系统设计（含给水、排水、中水、消防、水工艺等）。
8.1.2负责项目用地红线范围内小市政综合管线设计（含给水、排水、中水、消防、燃气、热力、强弱电等）。
8.1.3负责给排水系统与周边大市政对接。
8.1.4配合审核内装、景观等相关专业图纸，根据内装、景观等对本专业相关的要求，修改并完善图纸。
8.1.5配合业主指定的第三方设计（如有）顾问工作，落实经业主审核后的顾问工作指令及其所提技术要求。
8.1.6配合并参与业主与政府各有关部门就本项目机电系统设计所进行的接洽、谈判。
8.1.7配合业主指定的其他承包商（如有）工作，并对其工作成果进行审核并盖章确认。
8.1.8国家及当地有关规范、标准内所规定的及其他所应完成的工作内容。

8.2设计依据
8.2.1本设计任务书；
8.2.2国家及当地有关规范、标准；
8.2.3周边市政条件；
8.2.4业主指定的顾问工作指令及其所提技术要求；
8.2.5业主指定的其他承包商所提交的设计成果；
8.2.6业主所提供的技术标准等。

8.3 各阶段设计成果
8.3.1初步设计
8.3.1.1初步设计说明、计算书、主要设备明细表
8.3.1.2总图（含给水、排水、消防、中水、工艺管线等小市政图）
8.3.1.3单体给排水初步设计图（系统、平面、立管、大样等）
8.3.2施工图设计（含配合精装修二次机电设计调整）
8.3.2.1设计成果
a施工图设计说明、计算书、设备材料明细表
b总图（含给水、排水、消防、中水、工艺管线等小市政施工图）
c单体给排水专业施工图（系统、平面、立管、大样等）。
8.3.2.2成果提交版次：
a第一版给排水专业施工图（满足地下室施工、机电招标等要求）
b第二版给排水专业施工图（满足全部施工要求）
注：版次可根据项目实际调整，需满足实际项目需求。

8.4设计深度要求
8.4.1设计应符合新版《建筑工程设计文件编制深度的规定》及《市政公用工程设计文件编制深度规定》。
8.4.2出图要求
1
2
3
4
4.1
4.2
8.4.2.1 图纸应明确版次、日期，并显著标明改动之处。
8.4.2.2 电子版图纸要求：
a电子版应包含CAD和PDF两种版本，文件名应由包含的图纸图号组成，格式为图
号+图名（汉字），如“水施001，005-008 首层xxx，二层~五层xxx”。
b电子版中不能包含过程版等无关内容，图层按系统划分。
c外部参照要求绑定，特殊字库要与图纸一同提供。
8.4.2.3 分类别提供主要设备明细表，并至少注明设备用途、参数、安装位置、服务区域、是否纳入BA等；注明所有预留设备名称、占地位置及大小。
8.4.2.4 给排水、消防、中水、水工艺等系统图要求：除局部系统图外，还应提供项目整体系统图。
8.4.2.5 提供室内管线综合图（含暖通、电气、给排水、消防、工艺、结构梁等）。各业态给排水专业管线设计及安装应做到经管线综合后，满足净高要求，设计院负责校核精装修设计单位提供的设计图纸。
8.4.2.6 在管网综合评审阶段需提供消防泵房、水泵房、水处理机房等重要机房的管线综合大样。
8.4.2.7 所有管道要明确标识要求（含颜色、文字代号等）。
8.4.2.8 有水管布置的机房平面（或大样）图需反应配电柜的准确位置。
8.4.2.9 应提供纳入BA的给排水系统控制原理图、点位表及控制条件、运行策略说明。
8.4.2.10 计算书应包括：水量及平衡计算书、水力计算书、消防类计算书、雨水计算书、设备选型计算书、其他专项设计计算书等。
8.4.2.11 应提供消防专篇和节能专篇。
8.4.2.12 如采用标准图集，应将采用的图以蓝图的形式附上或明确作法（含标准图集名称、页码及具体节点）。
8.5给排水技术标准
8.5.1各业态用水量：见下表
各业态用水量表 表8.5.1.1

名称
用水量标准
用水时间（小时）
时变化系数
备注

5L/人.次
3
1.5
按座位数
KTV
15L/人.次
16
1.3
按2m2/人计
大玩家 电玩
15L/人.次
16
1.3
按3m2/人计
宝贝王
15L/人.次
12
1.3
按3m2/人计
集合店
7L/m2.d
12
1.5

电器
7L/m2.d
12
1.5

待定业态
超市
250-300吨/日
12

最大时用水量40吨/时
大型酒楼（中餐）
60L/人.次
10
1.5
3m2餐厅面积/人，用餐次数2次，餐厅面积按建筑面积50％考虑
健身
50L/人.次
8
1.5
按7m2/人计
儿童城
15L/人.次
8
1.5
按2m2/人计
零售
7L/m2.d
12
1.5

娱乐
15L/人.次
12
1.5
按3m2/人计
特色餐饮
20L/人.次
10
1.5

洗浴
200L/人.次
12
1.5

步行街
室内步行街

20L/人.次（餐饮），7L/m2.d（非餐饮）
12
1.5
餐饮均按快餐考虑，餐饮总面积为步行街总套内面积的40％，1m2餐厅面积/人，用餐次数4次，餐厅面积按建筑面积80％考虑
商管用房
30L/人.班
10
1.2
标配170-200人（110-140人每天一班，约60人三班倒，每班20人。
地下车库
2L/m2.次
4
1.0
每天一次

其他功能用房
设备用房
2L/m2.次
8
1.0

员工食堂
25L/人.次
12
1.5
1m2餐厅面积/人
非机动车库
2L/m2.次
4
1.0

垃圾房
2L/m2.次
4
1.0

其他用房（疏散楼梯间、通道、仓库）
2L/m2.次
8
1.0

集中托管机房
2吨/日
8
1.0

其它
浇洒和绿化
2L/m2.次
4
1.5

冷却水补水

8
1.0
按循环水量的1.5％考虑
未预见水量

总量×10％

8.5.2室外给水
8.5.2.1 室外生活给水布置成环状，室外消防给水管网与生活给水管网在市政条件许可的情况下合用。
8.5.2.2生活给水系统(含泵房)应根据不同业态分别设置，超市、商管物业（除超市外的主力店、次主力店、酒楼、室内步行街、地下车库、商管办公区及相关区域，余下同）、各系统可单独向自来水公司交费，分系统计费水表除当地自来水公司有明确要求外应设置在室内。未单独立户的主力店的用水均由商管物业系统供给。5.2.3室外设置绿化及冲洗地面和多种经营给水点。绿化及冲洗地面每隔70～80m的距离设置一个DN25给水栓，多种经营用水按商管及景观施工图确定用水点。给水栓应设置在室外行人难以接触的部位，宜采用地下式给水栓。室外给水需设水表计量。
8.5.2.4室外给水管材：除当地有特殊要求外，主管采用球墨给水铸铁管；景观用水支管可采用HDPE给水管。
8.5.2.5给水阀门采用国产优质阀门DN<50mm采用全铜阀门，DN>=50mm采用铜芯铸钢阀门。
8.5.2.6室外消火栓及水泵接合器设置要求：
1) 寒冷及严寒地区采用地下式室外消火栓，其它地区结合景观采用地上式消火栓。
2) 地上式、墙壁式水泵接合器及消火栓的设置应与景观及幕墙设计协调，并不应设置在出入口及影响人员交通处，且应有明显标志。

8.5.3室外排水
8.5.3.1污水雨水应分流。室外雨水设计重现期按3年计。
8.5.3.2化粪池、室外隔油池采用钢筋混凝土建造。
8.5.3.3 地下车库出入口坡道起始端、末端（地下一层）分设两道通长排水沟；各卸货区门口应设通长的排水沟，排水沟具体做法见附件。
8.5.3.4 室外排水管材：采用双壁波纹塑料管。

8.5.4室外管网综合
8.5.4.1室外管线综合，应由给排水专业负责，结合项目实际情况，综合考虑给水、排水、供电、燃气、供热、通讯等专业管线的要求合理排布。
8.5.4.2所有管线的入户位置应避开主出入口，各主出入口严禁设置井盖；化粪池、隔油池应根据市政提供的接入点合理设置，应设在非主干道、绿化带里且远离商场出入口及广场区域，不得设置在广场中心和各主力店出入口正前方。

8.5.5室内消防系统
8.5.5.1 各阶段设计文件中均应有消防设计专篇。
8.5.5.2消防系统划分：商管物业（含上部塔楼）消防系统、独立酒店、独立写字楼各自设置一个消防系统，上部无蜡烛的一环、二环、三环的室外步行街的消防系统与商管物业共用一套消防系统，上部有销售业态二环、三环的室外步行街的消防系统与上部销售业态共用一套消防系统。各系统消防泵房独立设置，但同一地块内的多个系统可就近共用消防水池。消防水池兼做水蓄冷池时，宜靠近制冷机房设置。5.5.3消防泵房及消防水池：为保证消防水池的水质，可利用消防水池储水作为空调冷却水补水，但应有消防有效储水不被动用的措施（仅限于商管物业部分的空调冷却水补水）。消防水池采用钢筋混凝土建造，补水利用浮球阀控制。消防泵运行曲线应符合规范要求，并按照集团当年集采品牌进行选型。消防泵房设置配电间。
说明：消防水池储水兼做水蓄冷功能时，不能再用作空调冷却水补水。
8.5.5.4商管物业（含地下车库）消火栓均采用落地组合柜式（内设消火栓、消防自救卷盘、灭火器），消火栓布置间距不应大于30m，且不应设置在电气竖井外墙上。地下停车场消火栓布置在柱上时，不宜布置在平行于停车方向的柱面上，宜布置在垂直于停车方向的柱面上，以免影响停车，减少损坏概率。各业态的消火栓箱布置原则详见“各业态给排水设计”。灭火器应符合国家标准GB50262-140的要求设置。
8.5.5.5高位消防水箱采用镀锌钢板拼装，应布置在本系统的最高点。消防水箱应配备玻璃管液位计，水箱安装要求按国标图集。
8.5.5.6喷淋和消火栓系统分开设置增压稳压装置，增压稳压装置需配稳压罐、增压稳压泵（一用一备），并应设置在消防水箱间内。
8.5.5.7地下车库应设自动喷淋系统，如当地消防部门有明确要求，可考虑设置泡沫灭火系统。
8.5.5.8超市的卖场内按严重危险I级设计。存货区、卸货区按多排货架仓库危险Ⅱ级设计。
8.5.5.9室内步行街通道与店铺之间采用玻璃+加密喷淋（闭式喷头）保护形式作为防火分隔时，要求如下：
1）当次主力店及建筑面积大于300m2的商铺，面向步行街一侧的防火分隔物需采用钢化玻璃进行分隔时，应设置自动喷水冷却系统保护，且设计喷水时间不应小于2h（当建筑面积不大于300m2的商铺时，设计喷水时间不应小于1h）
2）应设置独立的自动喷水冷却系统保护（含独立的喷淋泵、报警阀等）；
3）自动喷水冷却系统的喷头公称动作温度为68℃，喷头的工作压力应经计算确定，但不应小于0.1MPa，喷头流量系数K=80，。当喷头距地面的高度大于4.0m时，每增加1.0m（不足1.0m，按1.0m计），喷水强度应增加0.1L/s·m。设计水量按保护长度和设计喷水时
